1 Latex M.C. Meliza Contreras González

2 Latex Latex es un lenguaje orientado a la composición automática de documentos, particularmente útil cuando el texto incluye símbolos matemáticos. A partir de los documentos escritos en Latex se puede generar, de forma automática, versiones del mismo documento con extensiones.ps,.pdf y.dvi, ampliamente utilizadas en artículos de revistas de investigación y publicaciones técnicas.

3 Instalación Descargar miktex (compilador) Descargar texworks o texnicenter (editor)

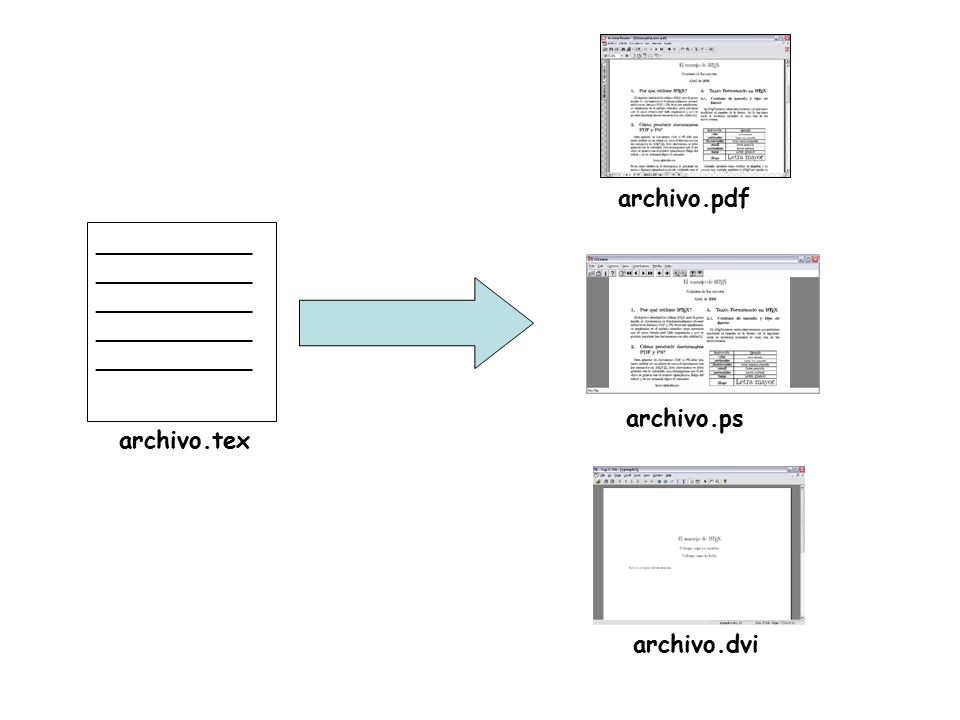

4 ____________ ____________ ____________ ____________ ____________ archivo.tex archivo.pdf archivo.ps archivo.dvi

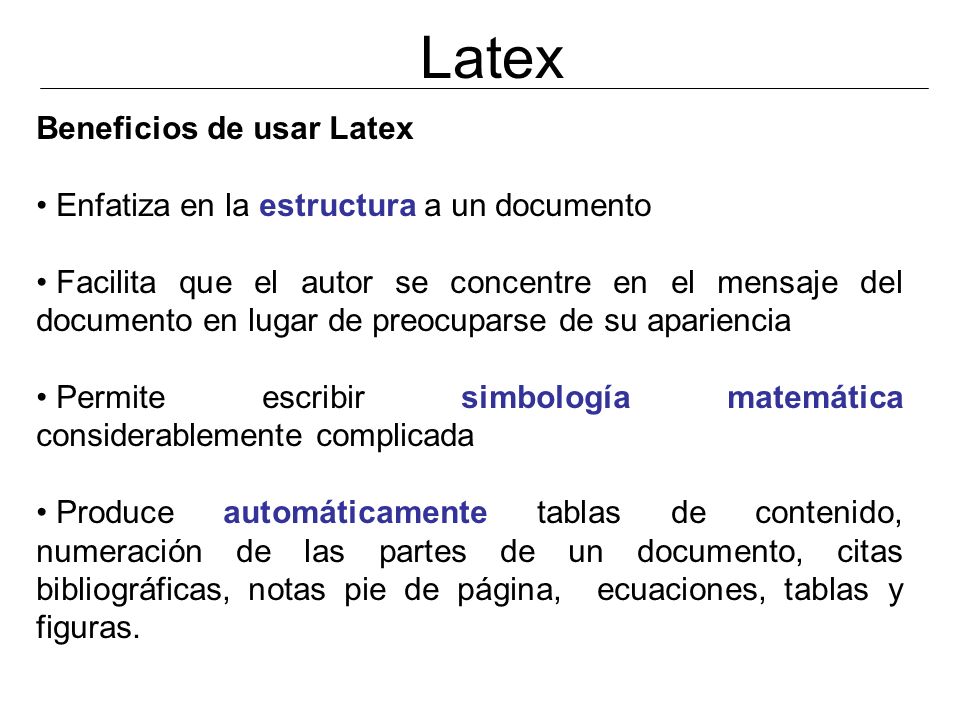

5 Latex Beneficios de usar Latex Enfatiza en la estructura a un documento Facilita que el autor se concentre en el mensaje del documento en lugar de preocuparse de su apariencia Permite escribir simbología matemática considerablemente complicada Produce automáticamente tablas de contenido, numeración de las partes de un documento, citas bibliográficas, notas pie de página, ecuaciones, tablas y figuras.

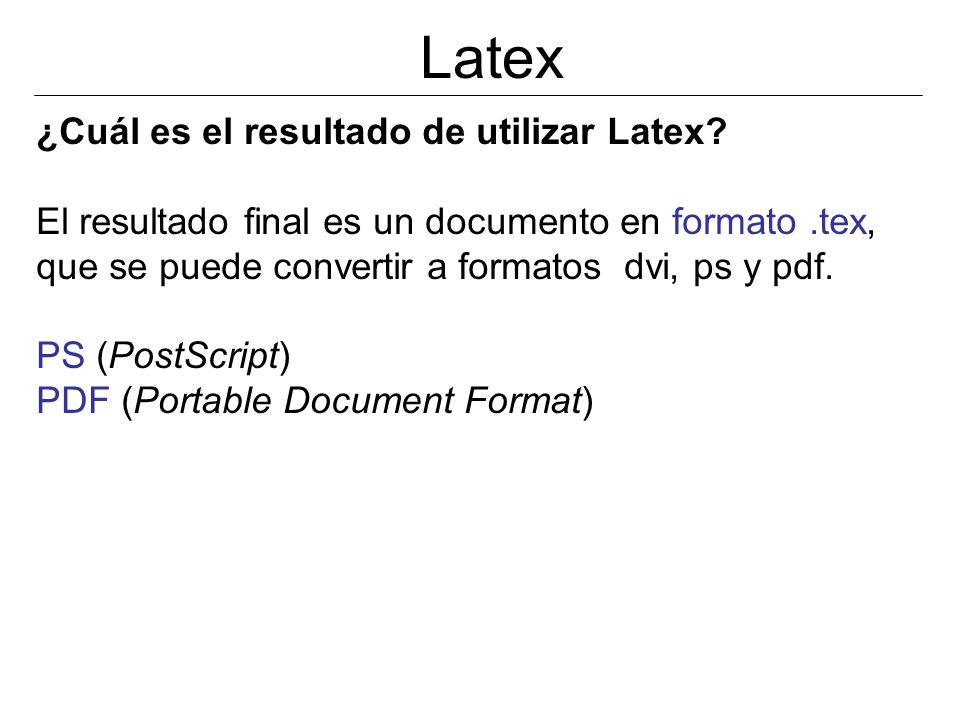

6 Latex ¿Cuál es el resultado de utilizar Latex? El resultado final es un documento en formato.tex, que se puede convertir a formatos dvi, ps y pdf. PS (PostScript) PDF (Portable Document Format)

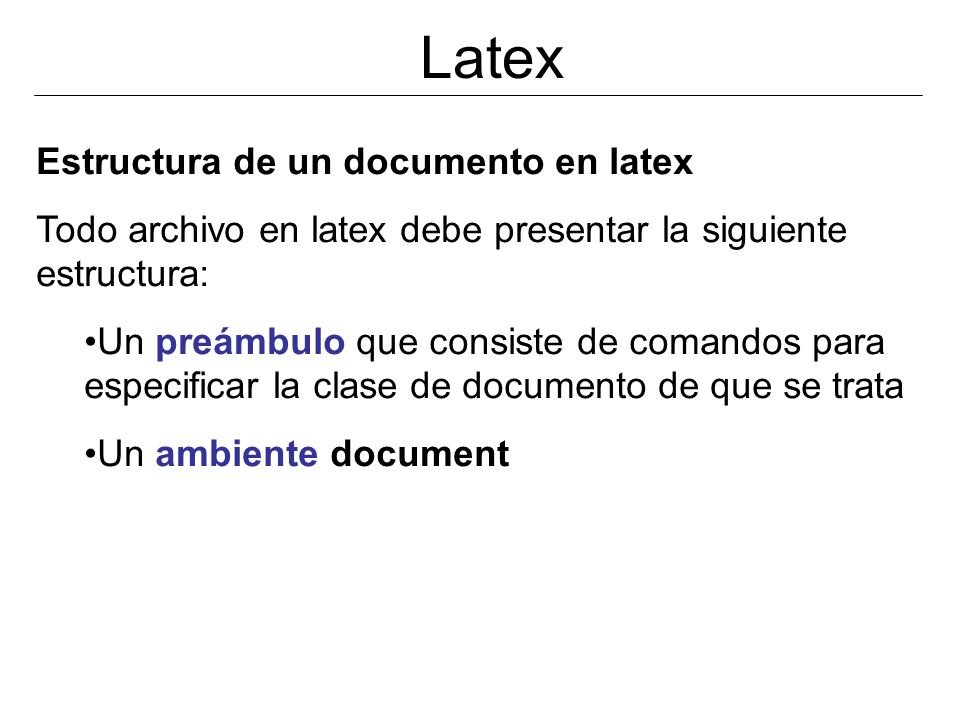

7 Estructura de un documento en latex Todo archivo en latex debe presentar la siguiente estructura: Un preámbulo que consiste de comandos para especificar la clase de documento de que se trata Un ambiente document Latex

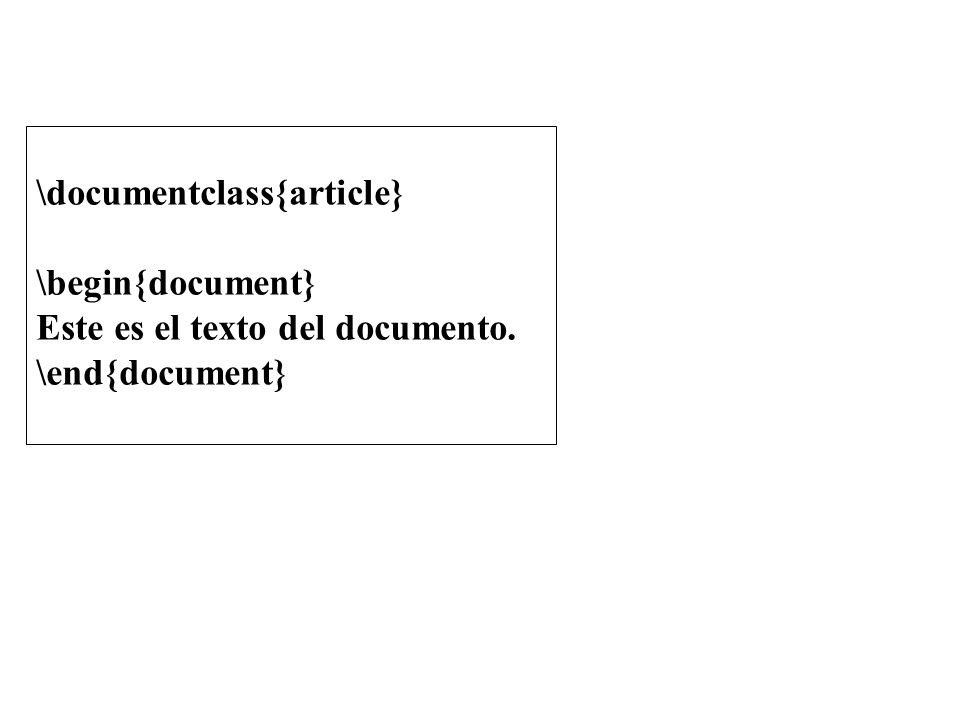

8 \documentclass{article} \begin{document} Este es el texto del documento. \end{document}

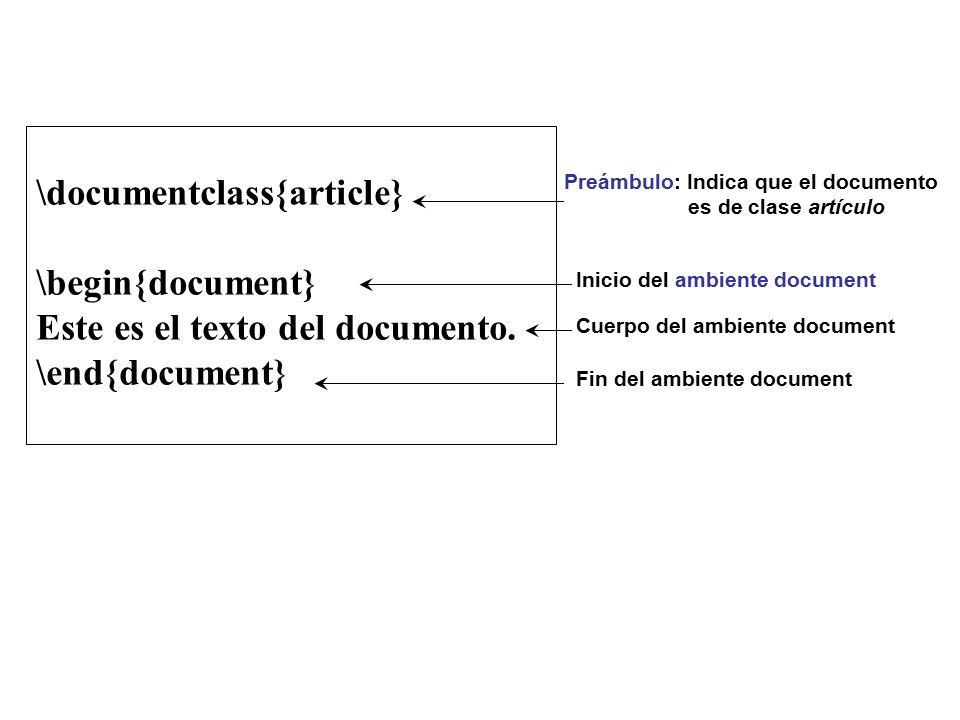

9 \documentclass{article} \begin{document} Este es el texto del documento. \end{document} Inicio del ambiente document Preámbulo: Indica que el documento es de clase artículo Cuerpo del ambiente document Fin del ambiente document

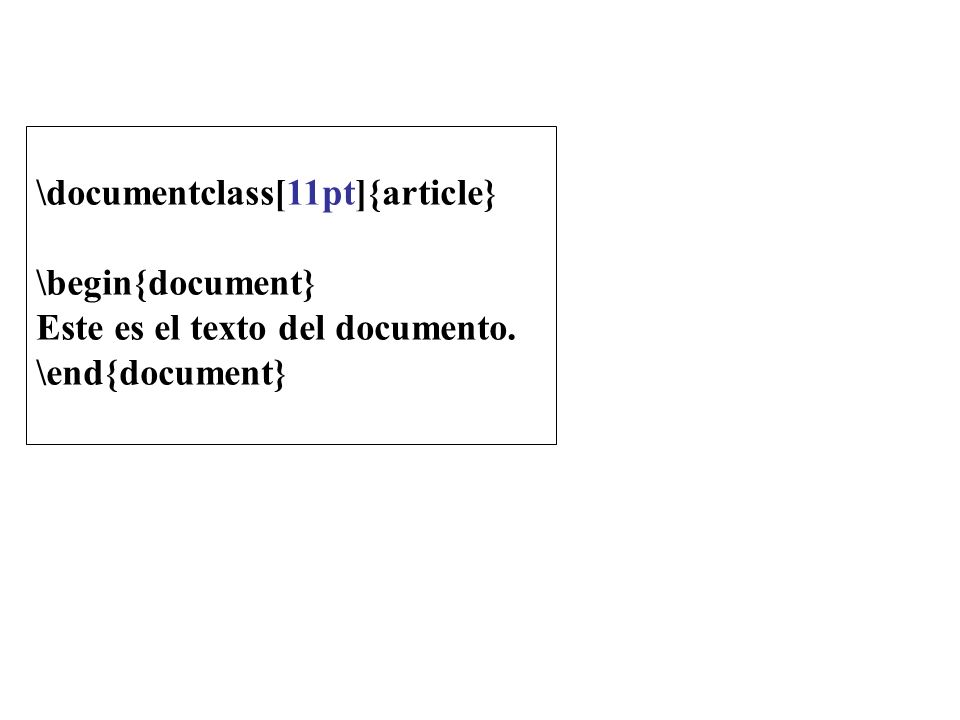

10 \documentclass[11pt]{article} \begin{document} Este es el texto del documento. \end{document}

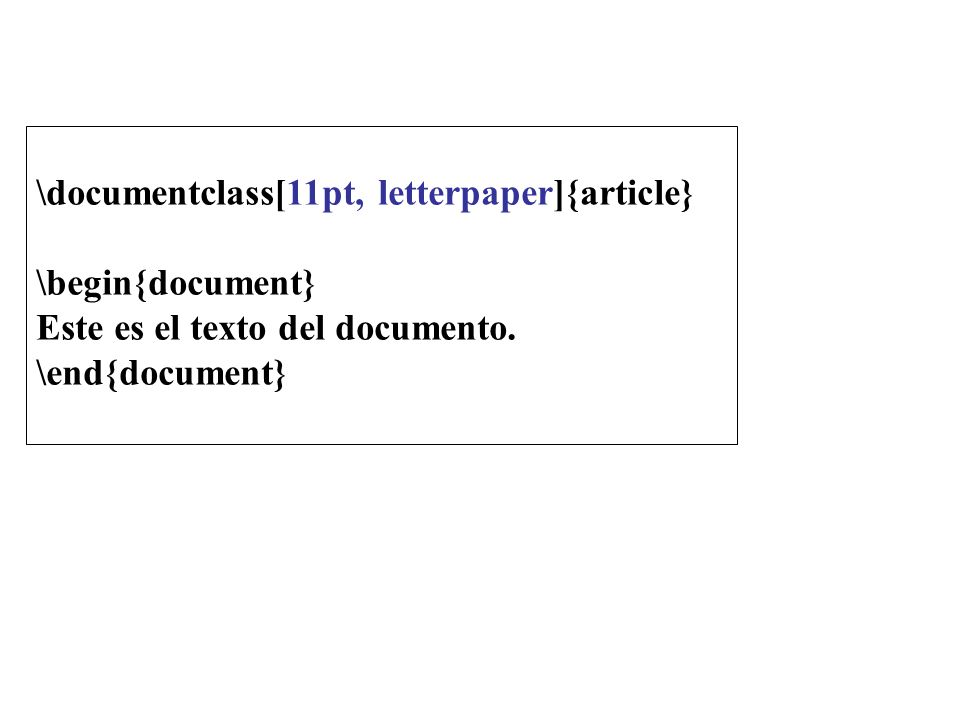

11 \documentclass[11pt, letterpaper]{article} \begin{document} Este es el texto del documento. \end{document}

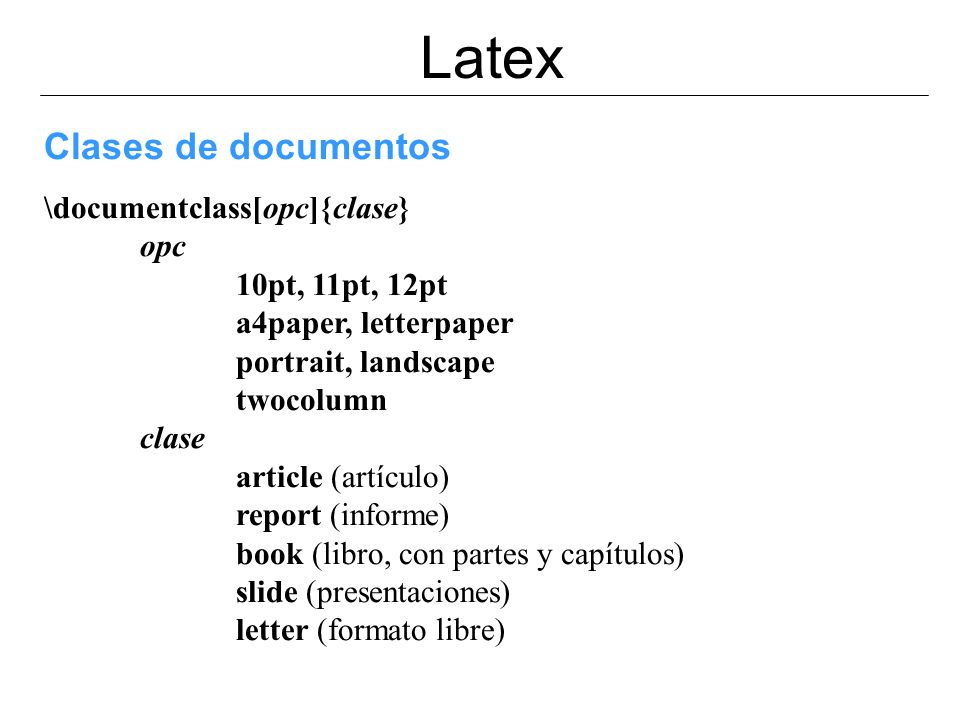

12 Latex Clases de documentos \documentclass[opc]{clase} opc 10pt, 11pt, 12pt a4paper, letterpaper portrait, landscape twocolumn clase article (artículo) report (informe) book (libro, con partes y capítulos) slide (presentaciones) letter (formato libre)

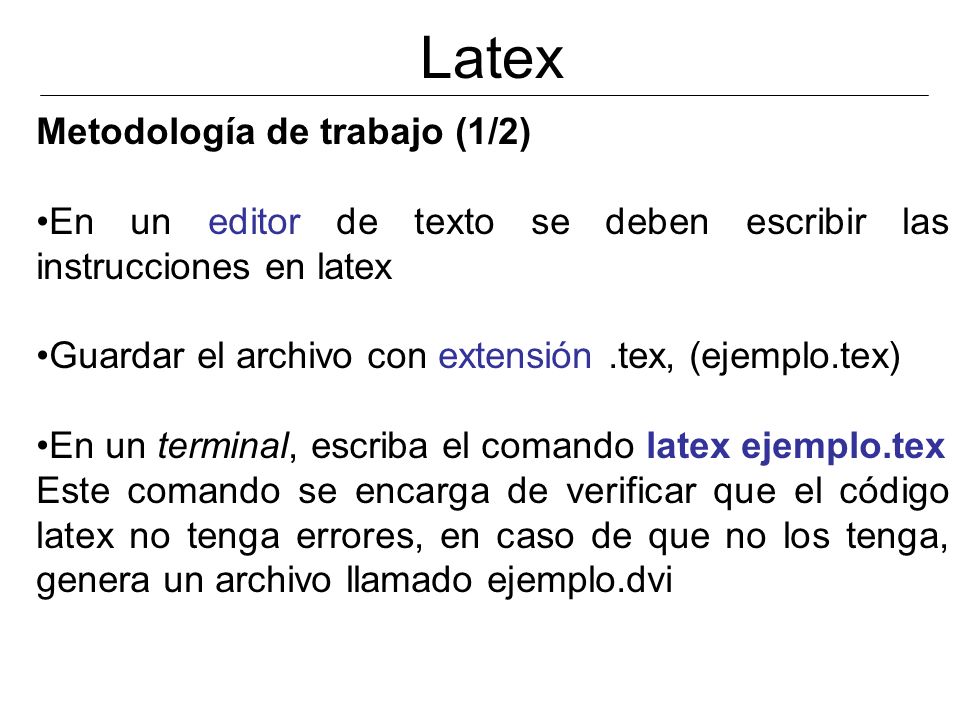

13 Latex Metodología de trabajo (1/2) En un editor de texto se deben escribir las instrucciones en latex Guardar el archivo con extensión.tex, (ejemplo.tex) En un terminal, escriba el comando latex ejemplo.tex Este comando se encarga de verificar que el código latex no tenga errores, en caso de que no los tenga, genera un archivo llamado ejemplo.dvi

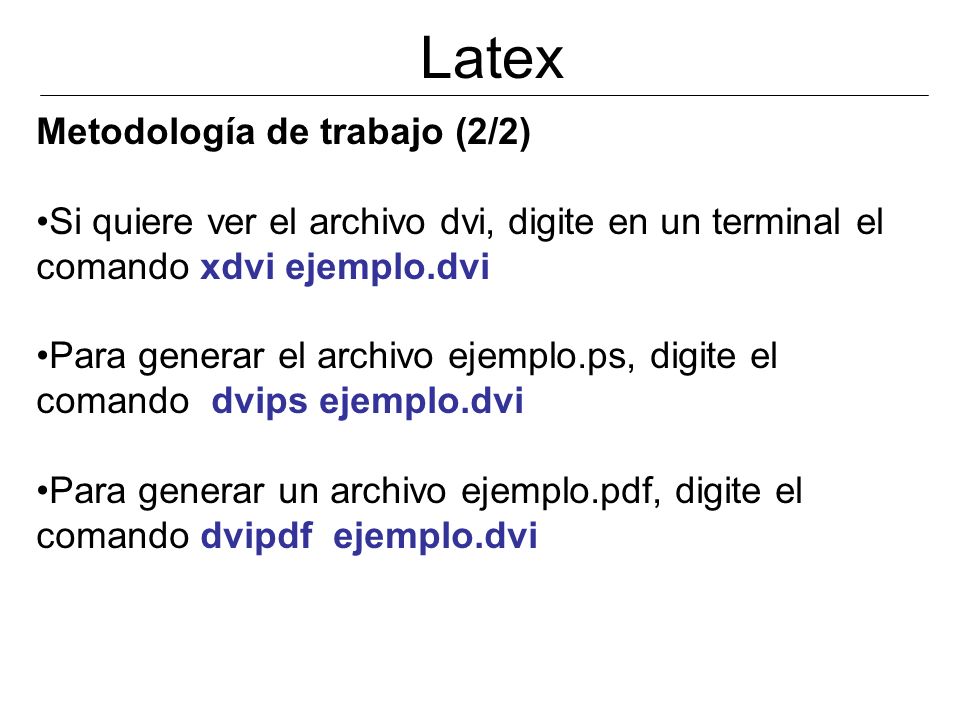

14 Latex Metodología de trabajo (2/2) Si quiere ver el archivo dvi, digite en un terminal el comando xdvi ejemplo.dvi Para generar el archivo ejemplo.ps, digite el comando dvips ejemplo.dvi Para generar un archivo ejemplo.pdf, digite el comando dvipdf ejemplo.dvi

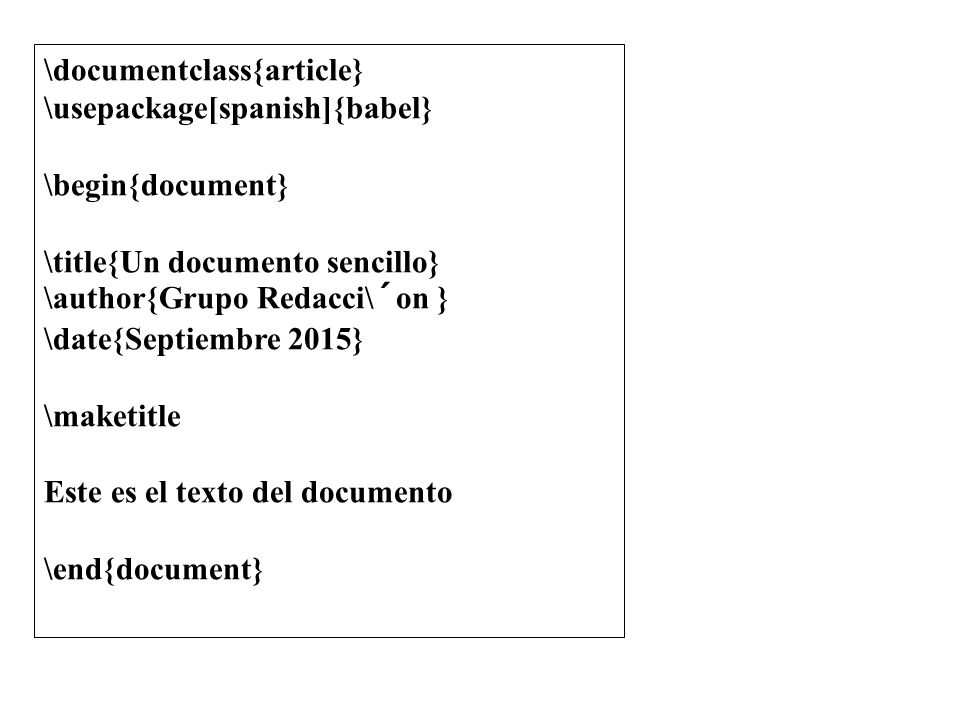

15 \documentclass{article} \usepackage[spanish]{babel} \begin{document} \title{Un documento sencillo} \author{Grupo Redacci\´on } \date{Septiembre 2015} \maketitle Este es el texto del documento \end{document}

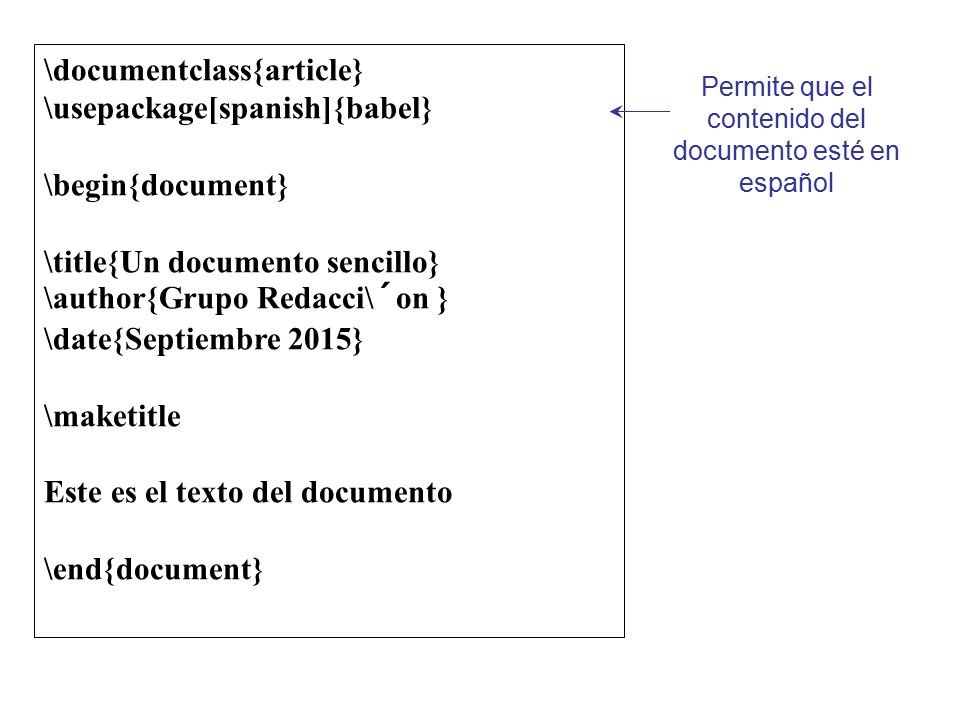

16 \documentclass{article} \usepackage[spanish]{babel} \begin{document} \title{Un documento sencillo} \author{Grupo Redacci\´on } \date{Septiembre 2015} \maketitle Este es el texto del documento \end{document} Permite que el contenido del documento esté en español

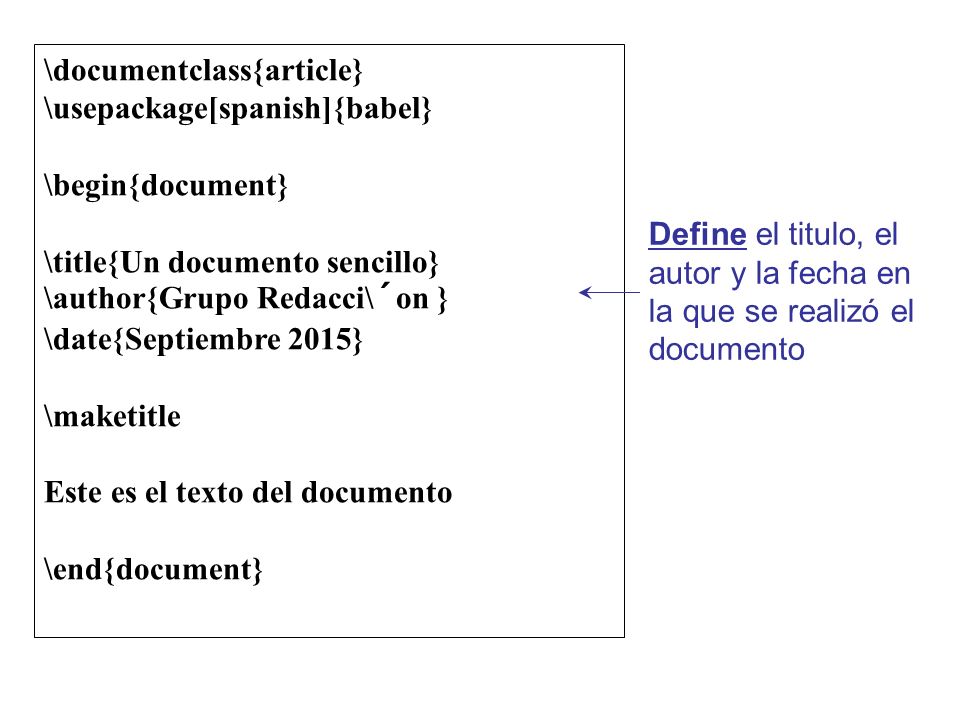

17 \documentclass{article} \usepackage[spanish]{babel} \begin{document} \title{Un documento sencillo} \author{Grupo Redacci\´on } \date{Septiembre 2015} \maketitle Este es el texto del documento \end{document} Define el titulo, el autor y la fecha en la que se realizó el documento

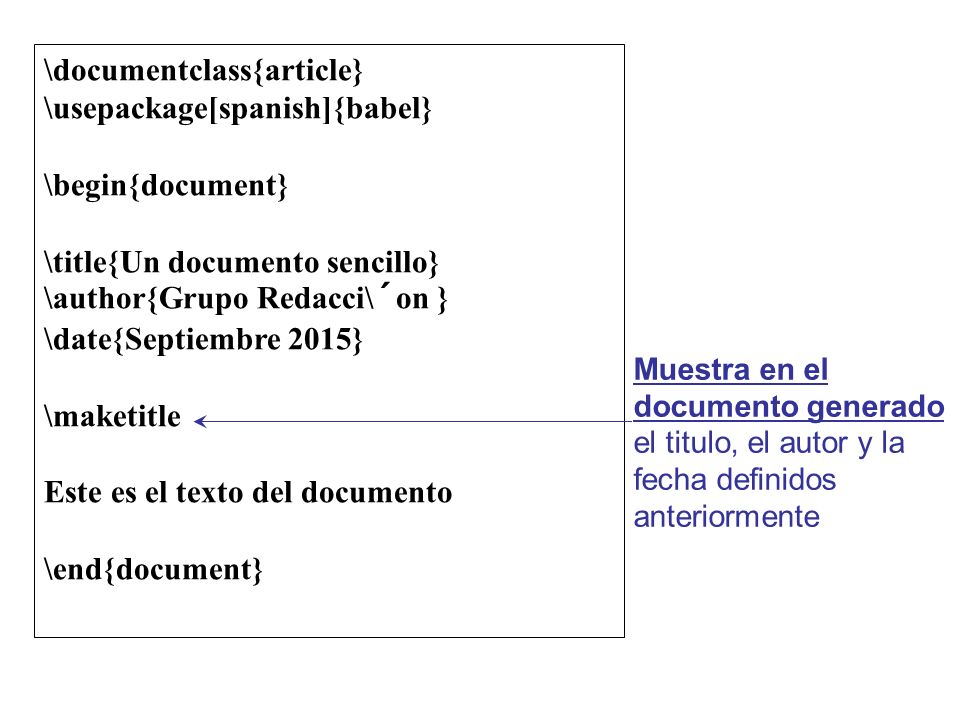

18 \documentclass{article} \usepackage[spanish]{babel} \begin{document} \title{Un documento sencillo} \author{Grupo Redacci\´on } \date{Septiembre 2015} \maketitle Este es el texto del documento \end{document} Muestra en el documento generado el titulo, el autor y la fecha definidos anteriormente

19 %Este es el preambulo \documentclass{article} \usepackage[spanish, activeacute]{babel} %Este es el ambiente document \begin{document} \title{Un documento sencillo} \author{Grupo Redacci\´on } \date{Septiembre 2015} \maketitle Este es el texto del documento \end{document} El símbolo % antes de una línea indica que es un comentario

20 Genere el siguiente archivo colocando su nombre y la fecha actual

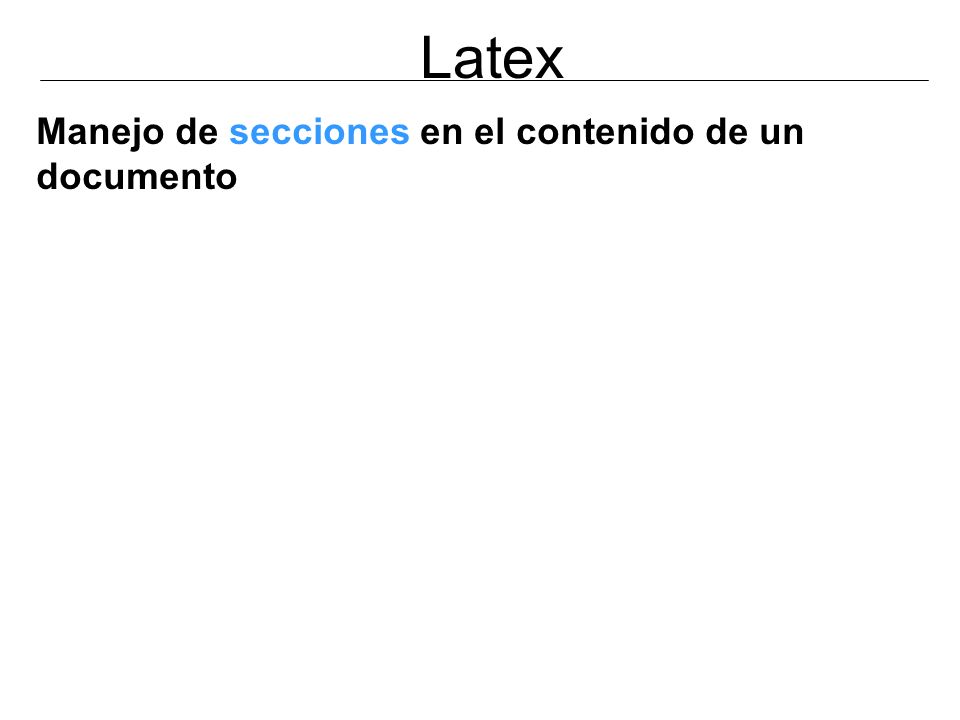

21 Latex Manejo de secciones en el contenido de un documento

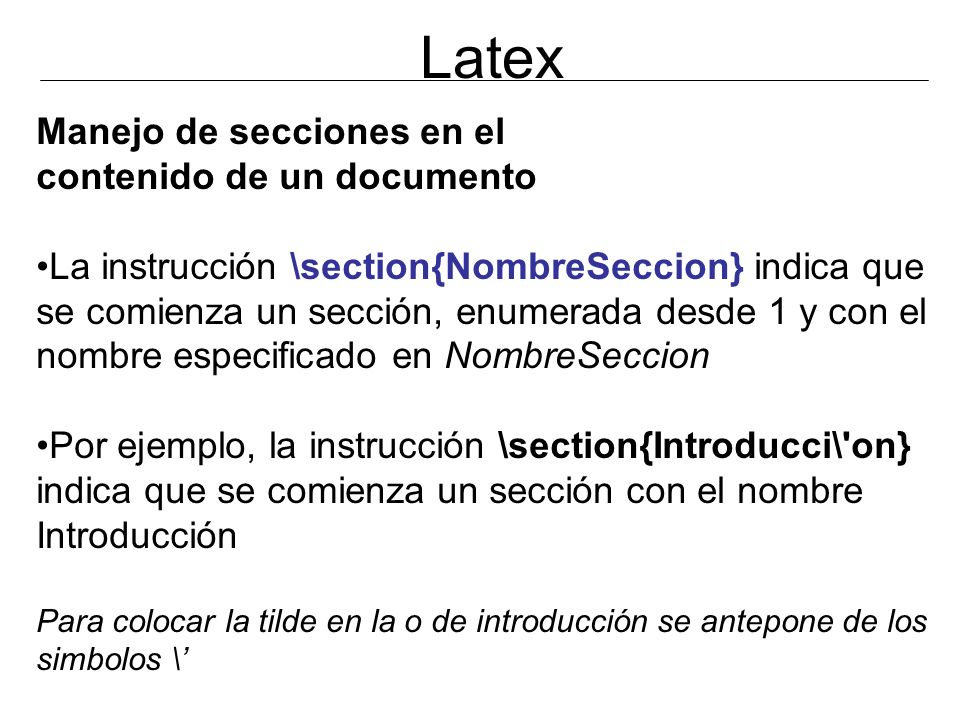

22 Latex Manejo de secciones en el contenido de un documento La instrucción \section{NombreSeccion} indica que se comienza un sección, enumerada desde 1 y con el nombre especificado en NombreSeccion Por ejemplo, la instrucción \section{Introducci\'on} indica que se comienza un sección con el nombre Introducción Para colocar la tilde en la o de introducción se antepone de los simbolos \’

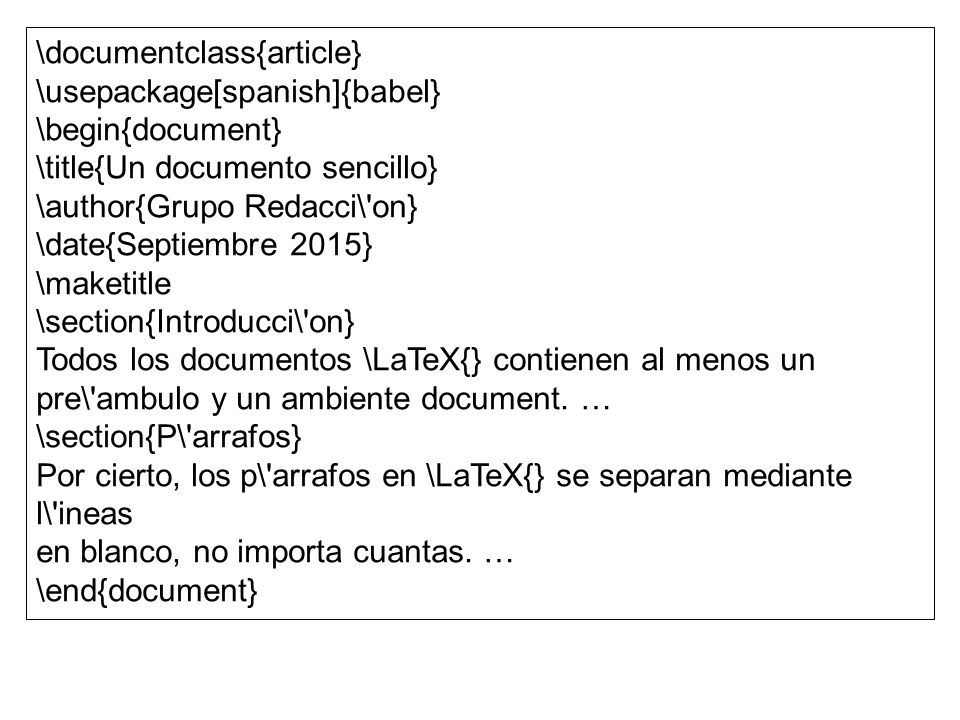

23 \documentclass{article} \usepackage[spanish]{babel} \begin{document} \title{Un documento sencillo} \author{Grupo Redacci\'on} \date{Septiembre 2015} \maketitle \section{Introducci\'on} Todos los documentos \LaTeX{} contienen al menos un pre\'ambulo y un ambiente document. … \section{P\'arrafos} Por cierto, los p\'arrafos en \LaTeX{} se separan mediante l\'ineas en blanco, no importa cuantas. … \end{document}

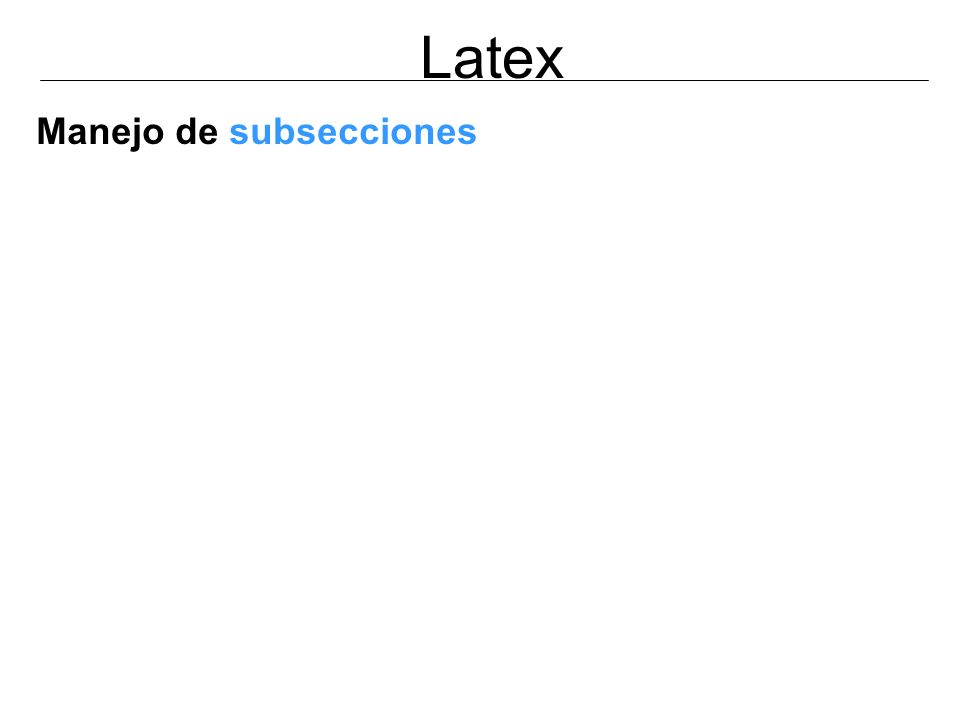

24 Latex Manejo de subsecciones

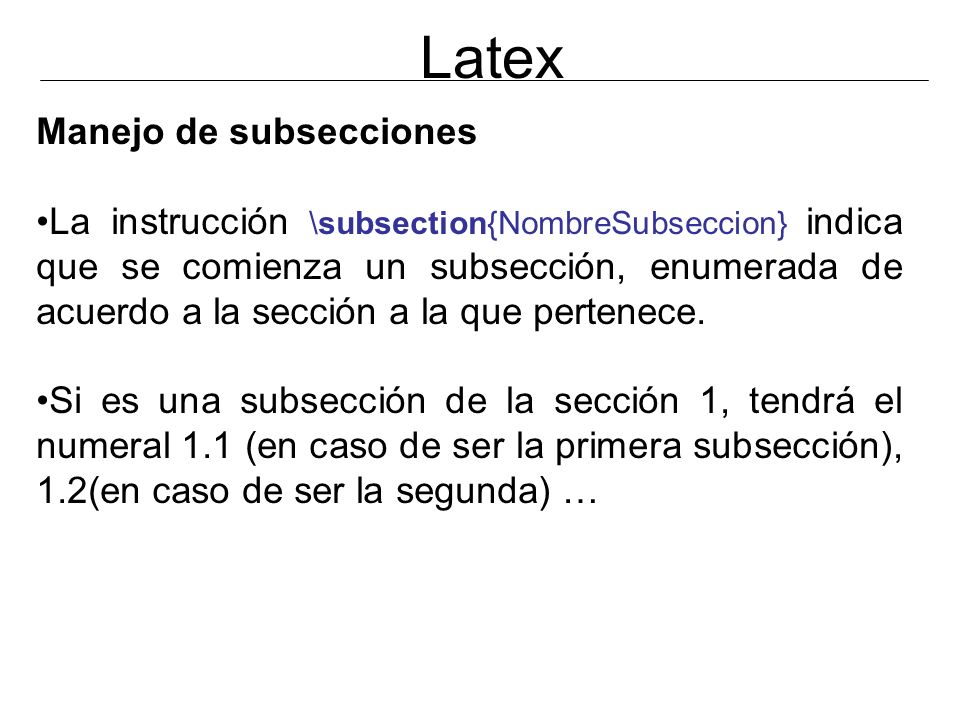

25 Latex Manejo de subsecciones La instrucción \subsection{NombreSubseccion} indica que se comienza un subsección, enumerada de acuerdo a la sección a la que pertenece. Si es una subsección de la sección 1, tendrá el numeral 1.1 (en caso de ser la primera subsección), 1.2(en caso de ser la segunda) …

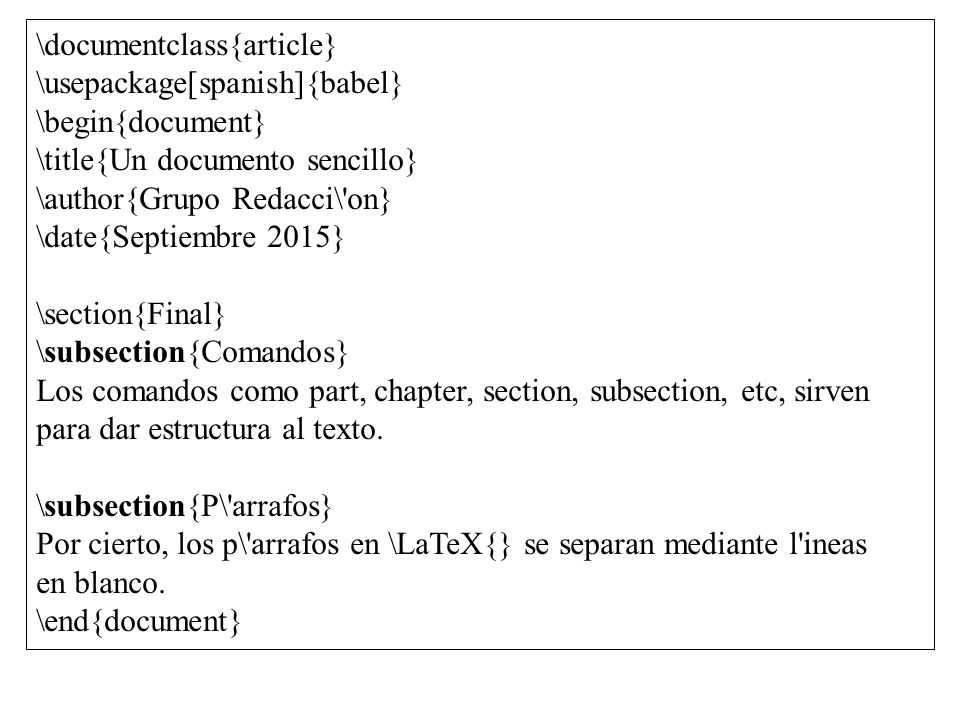

26 \documentclass{article} \usepackage[spanish]{babel} \begin{document} \title{Un documento sencillo} \author{Grupo Redacci\'on} \date{Septiembre 2015} \section{Final} \subsection{Comandos} Los comandos como part, chapter, section, subsection, etc, sirven para dar estructura al texto. \subsection{P\'arrafos} Por cierto, los p\'arrafos en \LaTeX{} se separan mediante l'ineas en blanco. \end{document}

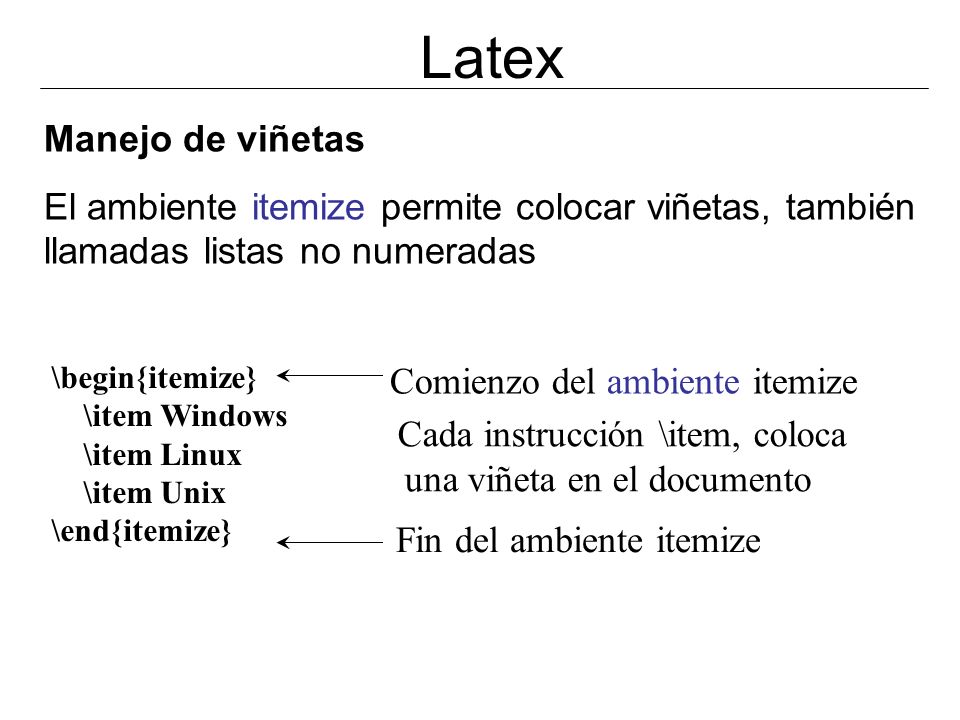

27 Latex \begin{itemize} \item Windows \item Linux \item Unix \end{itemize} Comienzo del ambiente itemize Cada instrucción \item, coloca una viñeta en el documento Fin del ambiente itemize Manejo de viñetas El ambiente itemize permite colocar viñetas, también llamadas listas no numeradas

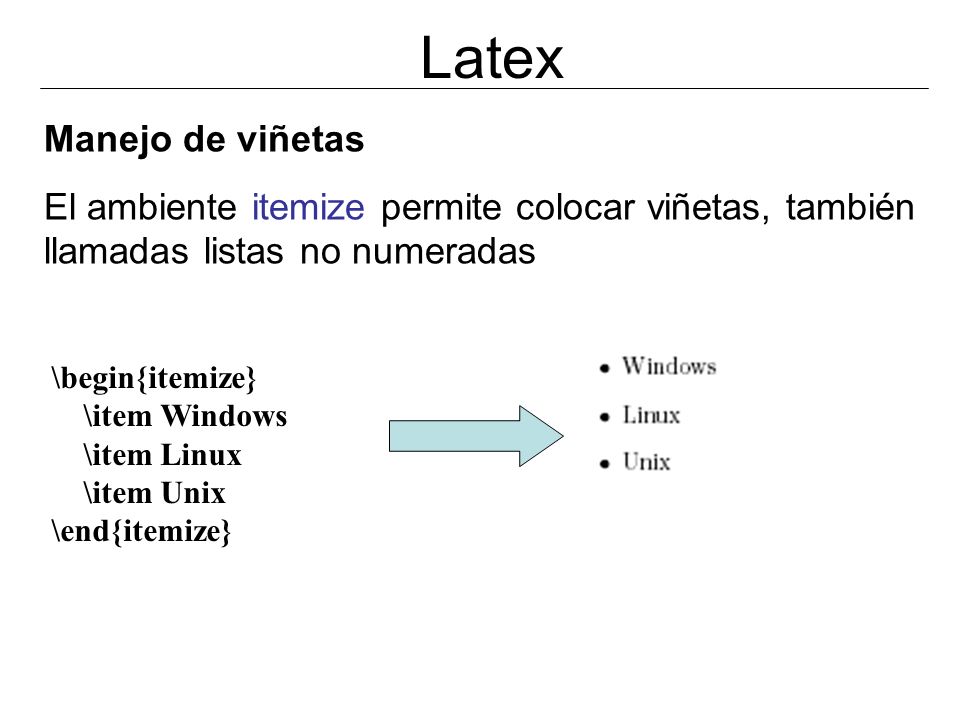

28 Latex \begin{itemize} \item Windows \item Linux \item Unix \end{itemize} Manejo de viñetas El ambiente itemize permite colocar viñetas, también llamadas listas no numeradas

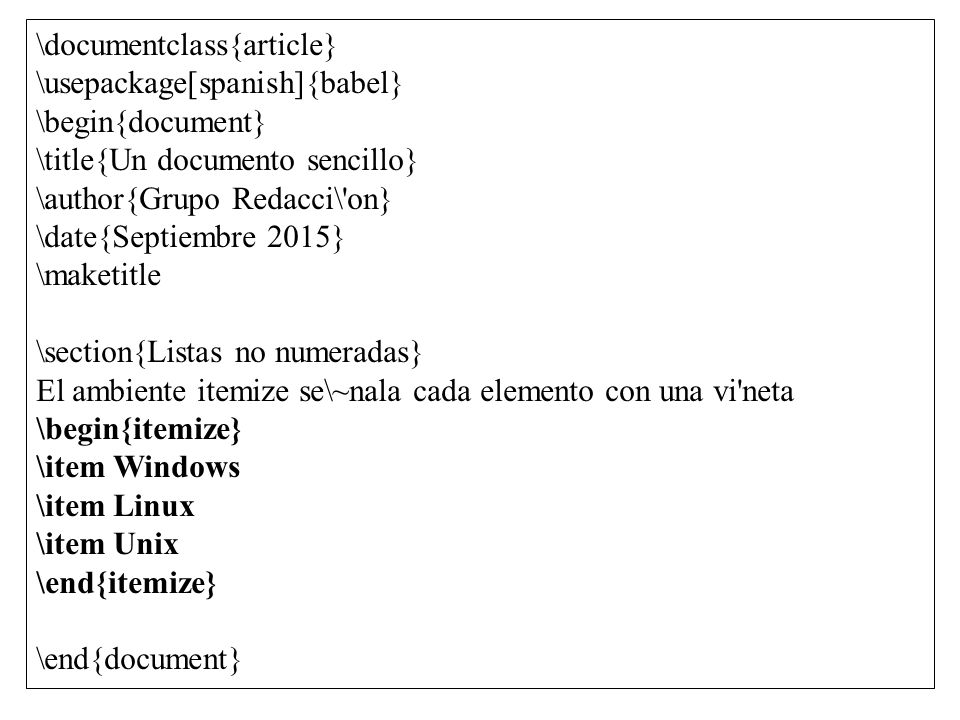

29 \documentclass{article} \usepackage[spanish]{babel} \begin{document} \title{Un documento sencillo} \author{Grupo Redacci\'on} \date{Septiembre 2015} \maketitle \section{Listas no numeradas} El ambiente itemize se\~nala cada elemento con una vi'neta \begin{itemize} \item Windows \item Linux \item Unix \end{itemize} \end{document}

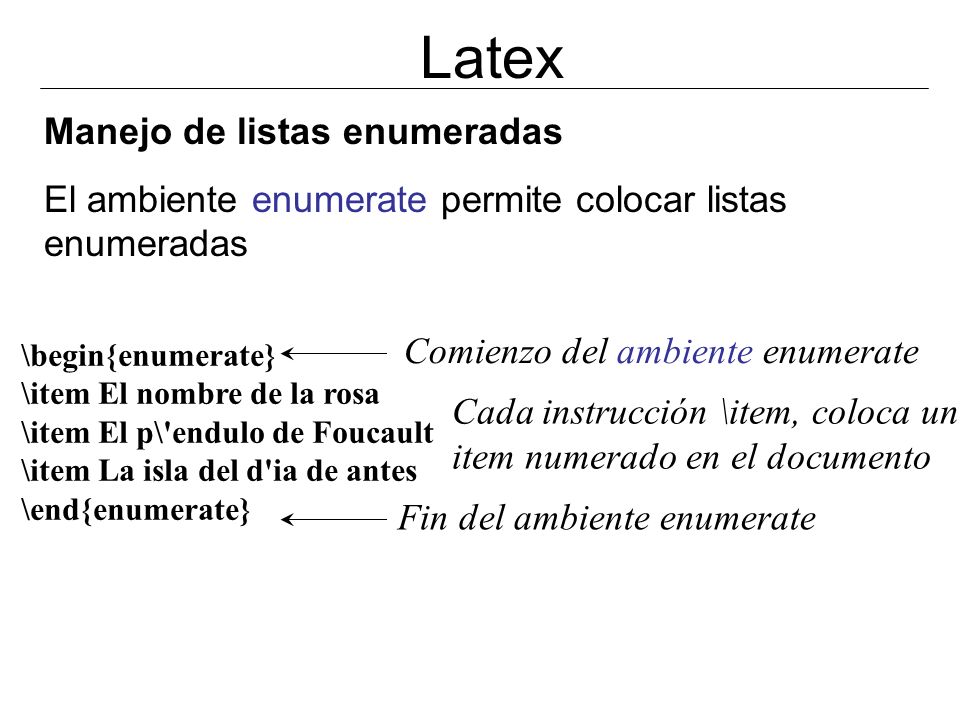

30 Latex \begin{enumerate} \item El nombre de la rosa \item El p\'endulo de Foucault \item La isla del d'ia de antes \end{enumerate} Comienzo del ambiente enumerate Cada instrucción \item, coloca un item numerado en el documento Fin del ambiente enumerate Manejo de listas enumeradas El ambiente enumerate permite colocar listas enumeradas

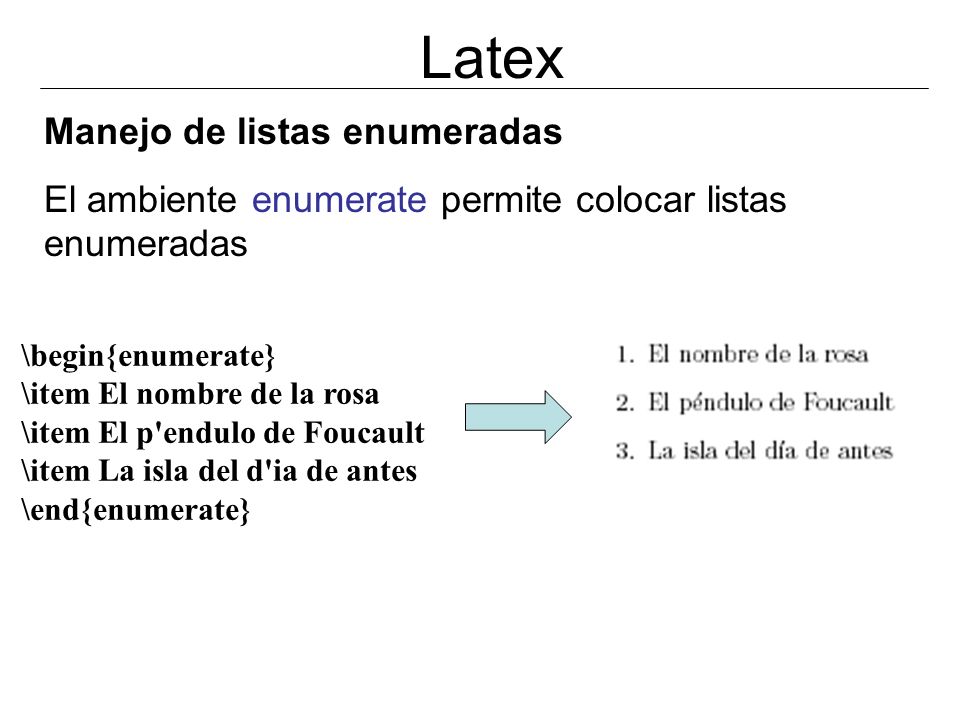

31 Latex \begin{enumerate} \item El nombre de la rosa \item El p'endulo de Foucault \item La isla del d'ia de antes \end{enumerate} Manejo de listas enumeradas El ambiente enumerate permite colocar listas enumeradas

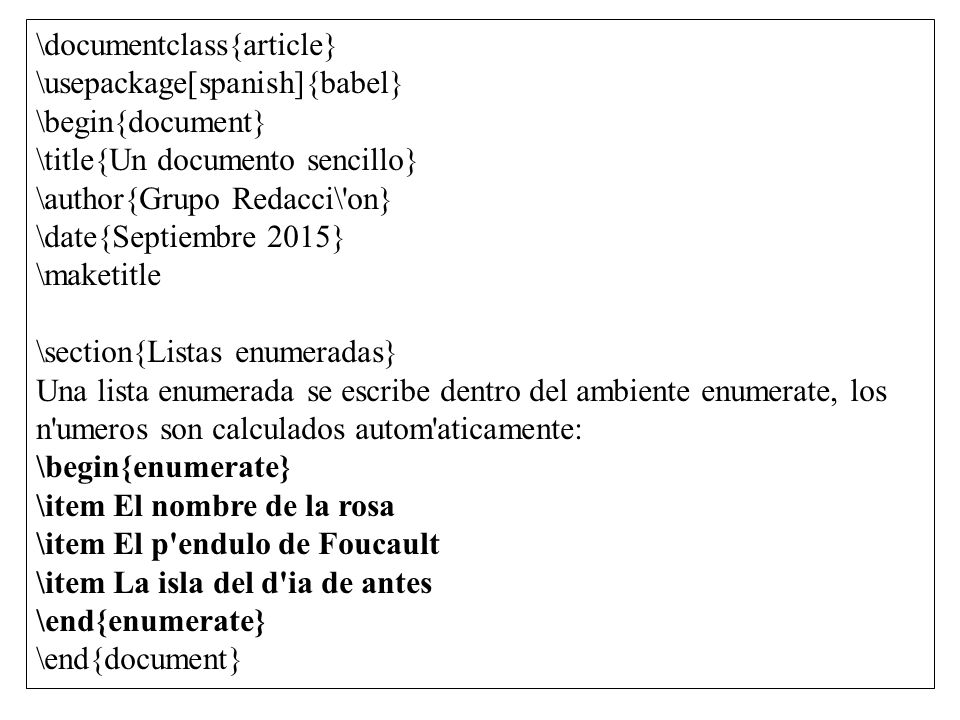

32 \documentclass{article} \usepackage[spanish]{babel} \begin{document} \title{Un documento sencillo} \author{Grupo Redacci\'on} \date{Septiembre 2015} \maketitle \section{Listas enumeradas} Una lista enumerada se escribe dentro del ambiente enumerate, los n'umeros son calculados autom'aticamente: \begin{enumerate} \item El nombre de la rosa \item El p'endulo de Foucault \item La isla del d'ia de antes \end{enumerate} \end{document}

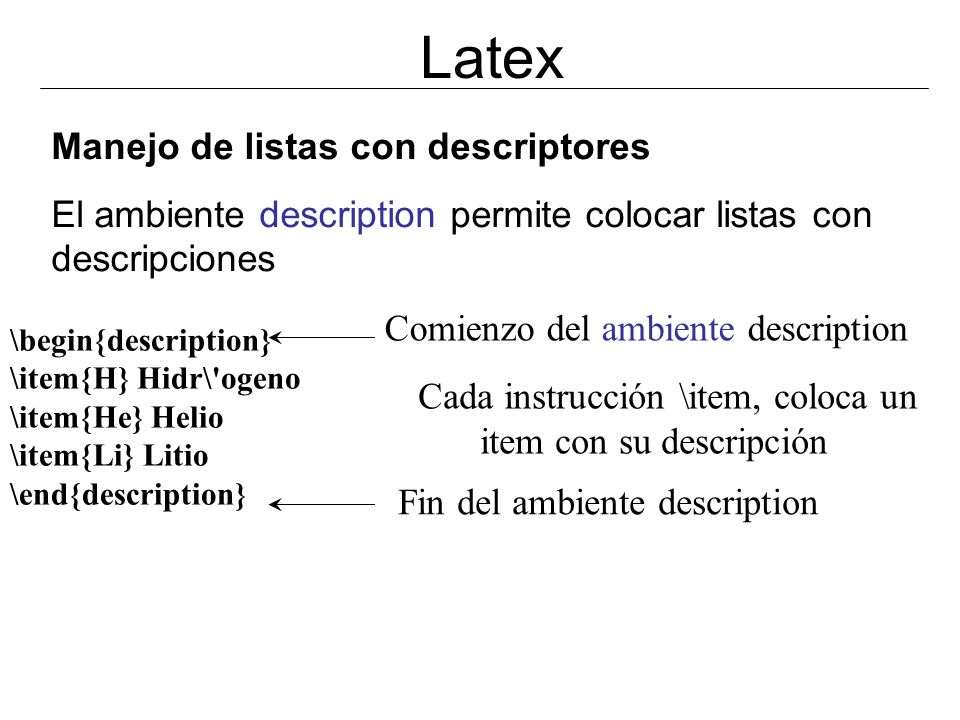

33 Latex \begin{description} \item{H} Hidr\'ogeno \item{He} Helio \item{Li} Litio \end{description} Comienzo del ambiente description Cada instrucción \item, coloca un item con su descripción Fin del ambiente description Manejo de listas con descriptores El ambiente description permite colocar listas con descripciones

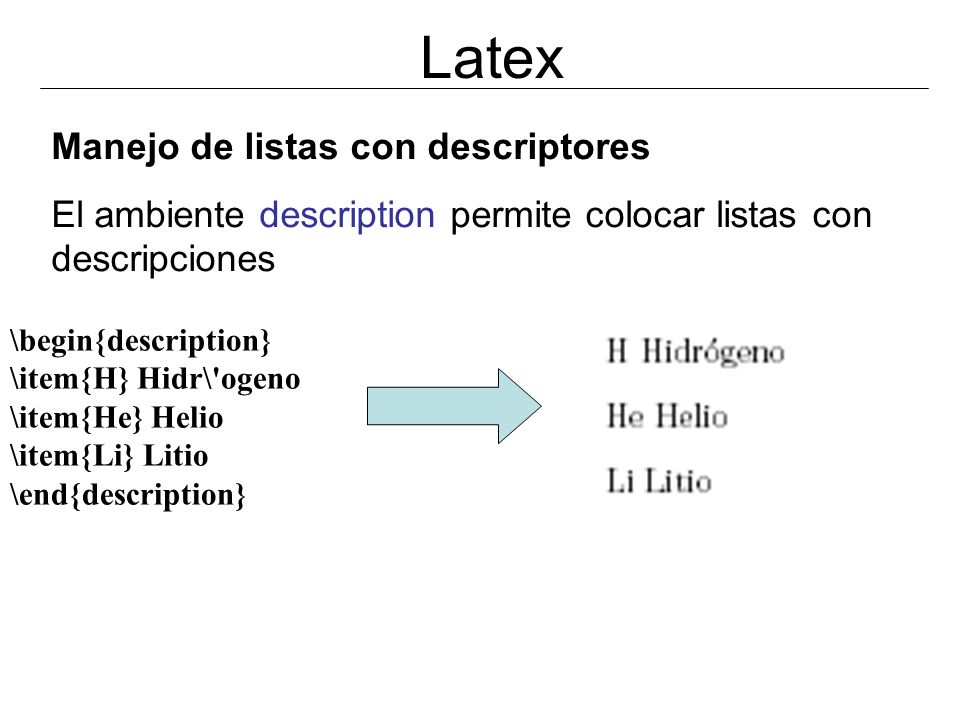

34 Latex \begin{description} \item{H} Hidr\'ogeno \item{He} Helio \item{Li} Litio \end{description} Manejo de listas con descriptores El ambiente description permite colocar listas con descripciones

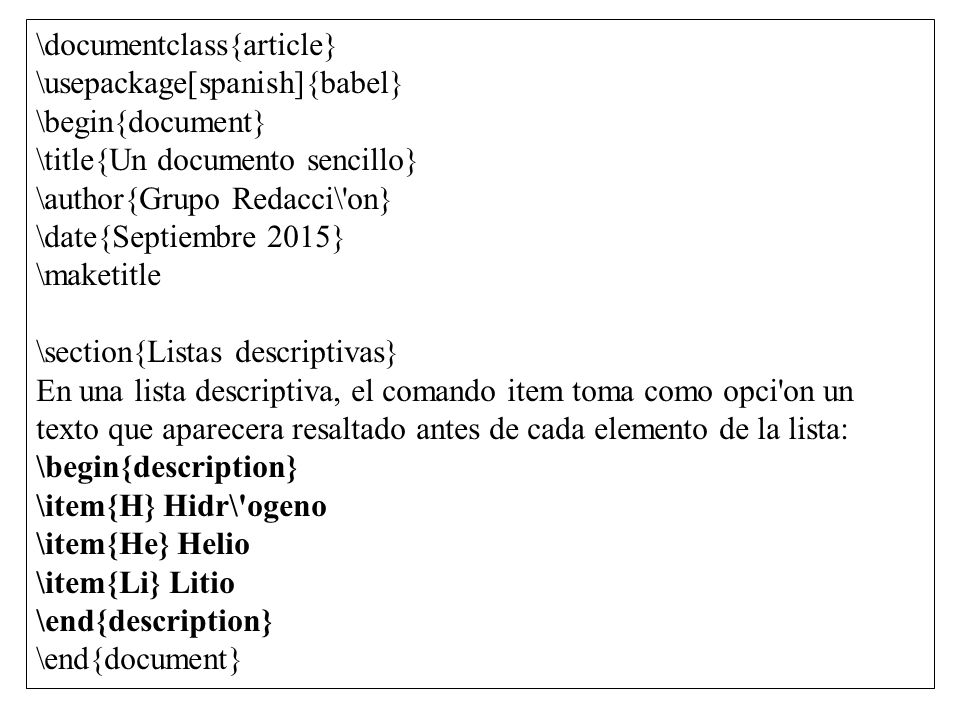

35 \documentclass{article} \usepackage[spanish]{babel} \begin{document} \title{Un documento sencillo} \author{Grupo Redacci\'on} \date{Septiembre 2015} \maketitle \section{Listas descriptivas} En una lista descriptiva, el comando item toma como opci'on un texto que aparecera resaltado antes de cada elemento de la lista: \begin{description} \item{H} Hidr\'ogeno \item{He} Helio \item{Li} Litio \end{description} \end{document}

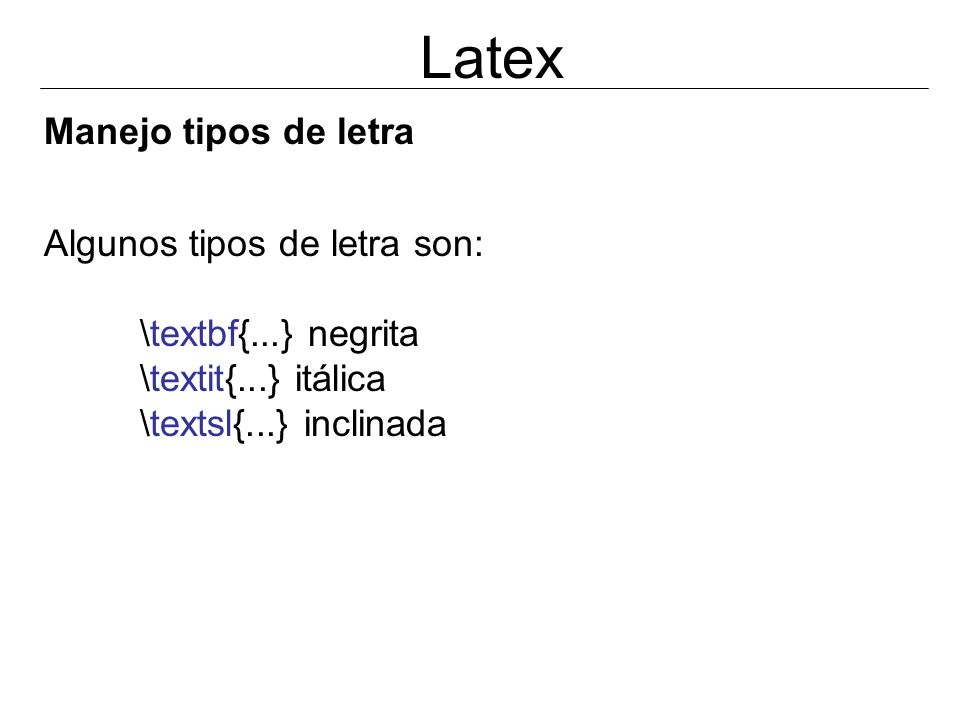

36 Latex Manejo tipos de letra Algunos tipos de letra son: \textbf{...} negrita \textit{...} itálica \textsl{...} inclinada

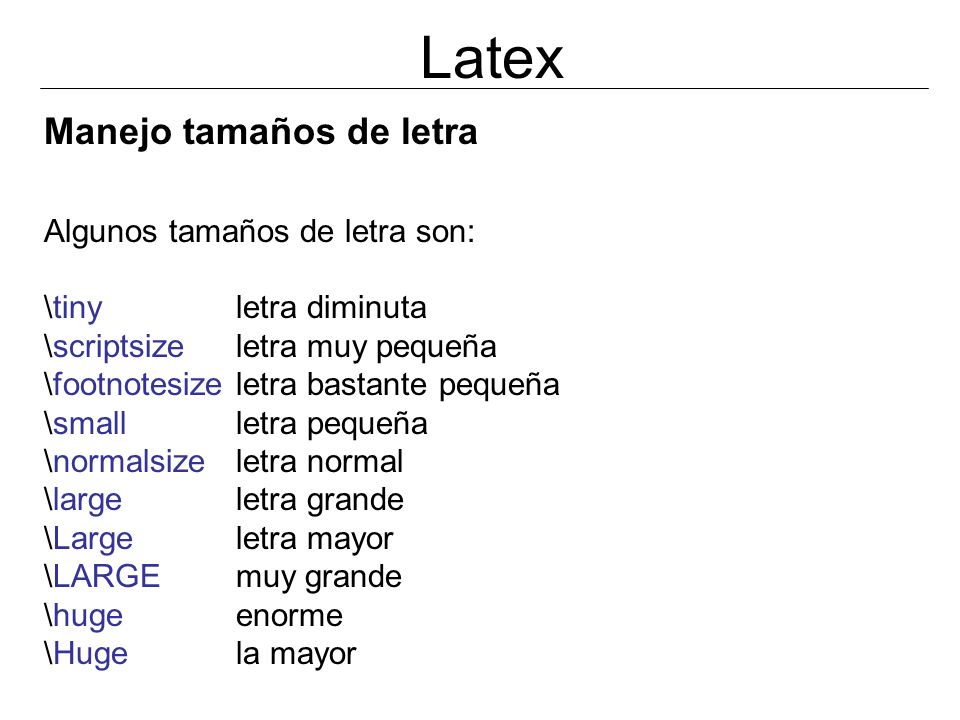

37 Latex Manejo tamaños de letra Algunos tamaños de letra son: \tiny letra diminuta \scriptsize letra muy pequeña \footnotesize letra bastante pequeña \small letra pequeña \normalsize letra normal \large letra grande \Large letra mayor \LARGEmuy grande \huge enorme \Huge la mayor

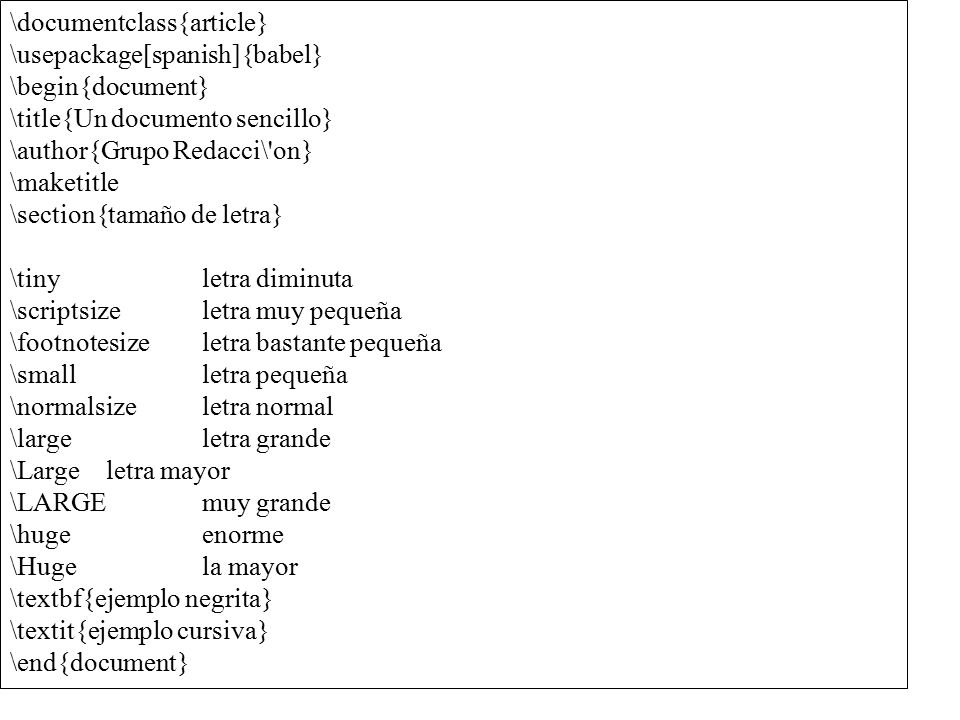

38 \documentclass{article} \usepackage[spanish]{babel} \begin{document} \title{Un documento sencillo} \author{Grupo Redacci\'on} \maketitle \section{tamaño de letra} \tiny letra diminuta \scriptsize letra muy pequeña \footnotesize letra bastante pequeña \small letra pequeña \normalsize letra normal \large letra grande \Large letra mayor \LARGEmuy grande \huge enorme \Huge la mayor \textbf{ejemplo negrita} \textit{ejemplo cursiva} \end{document}

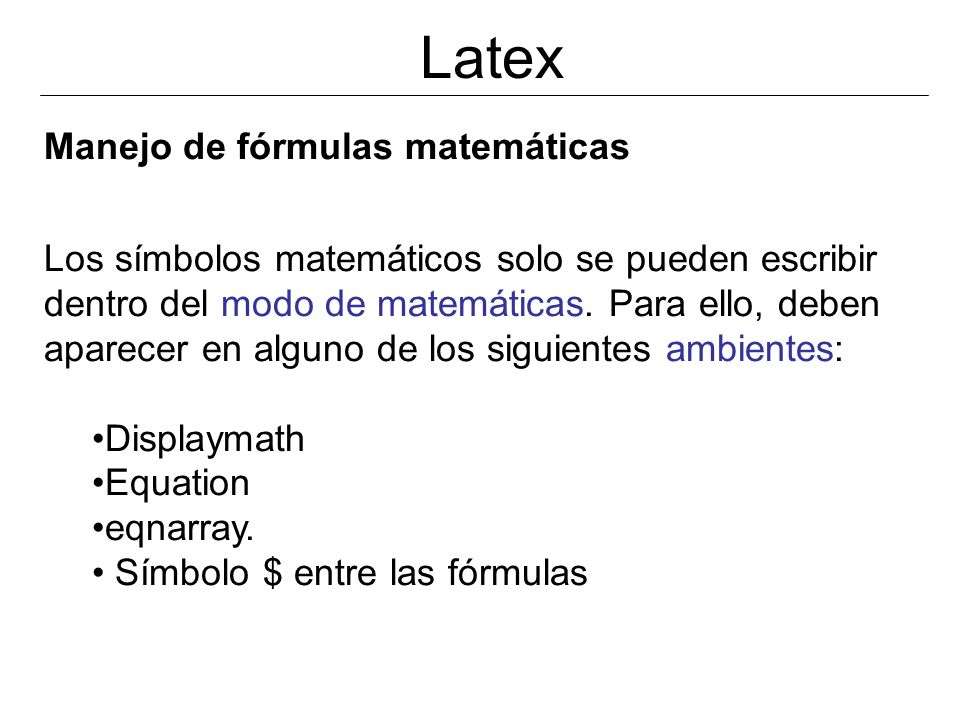

39 Latex Manejo de fórmulas matemáticas Los símbolos matemáticos solo se pueden escribir dentro del modo de matemáticas. Para ello, deben aparecer en alguno de los siguientes ambientes: Displaymath Equation eqnarray. Símbolo $ entre las fórmulas

40 Ambiente displaymath El ambiente displaymath presenta la fórmula matemática en una línea aparte sin enumerarla \begin{displaymath} x= \alpha \end{displaymath} En este caso particular, la instrucción \alpha muestra el símbolo  Latex

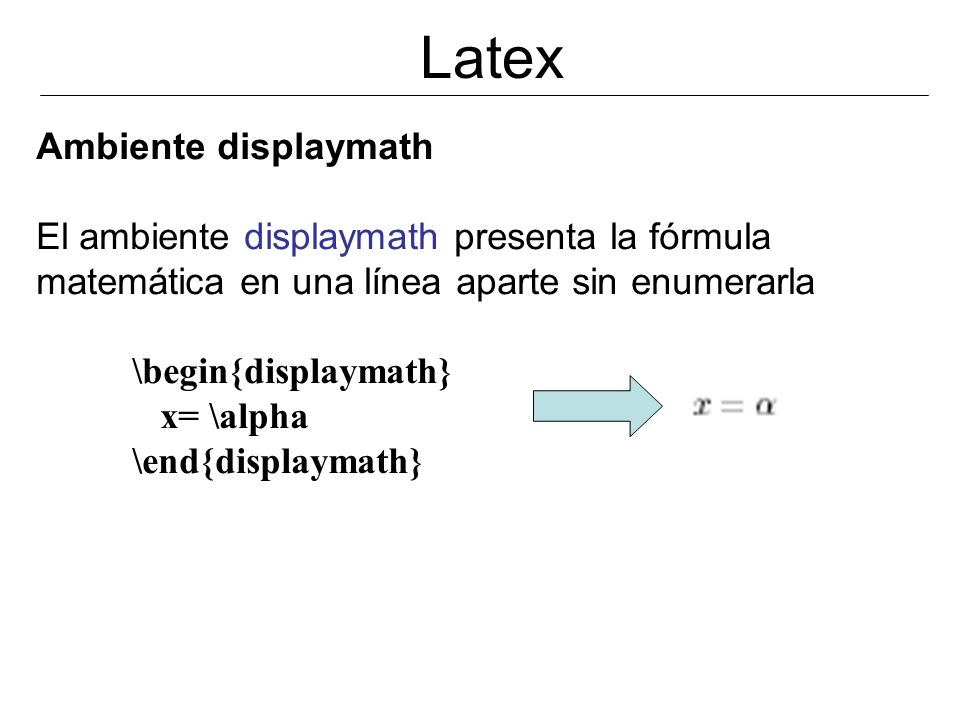

41 Ambiente displaymath El ambiente displaymath presenta la fórmula matemática en una línea aparte sin enumerarla \begin{displaymath} x= \alpha \end{displaymath} Latex

42 r^nrnrn \piπ \frac{a}{b}a/b \betaβ \alphaα a_{n}anan \sqrt[n]{radicando} \sumΣ \sin xsin x \cos xcos x

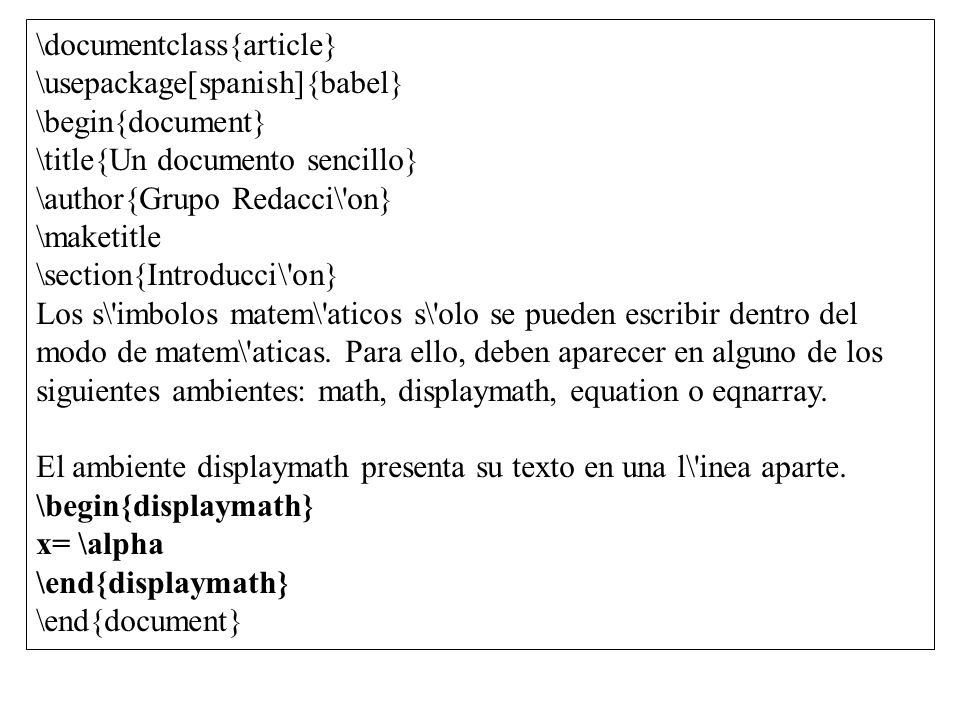

43 \documentclass{article} \usepackage[spanish]{babel} \begin{document} \title{Un documento sencillo} \author{Grupo Redacci\'on} \maketitle \section{Introducci\'on} Los s\'imbolos matem\'aticos s\'olo se pueden escribir dentro del modo de matem\'aticas. Para ello, deben aparecer en alguno de los siguientes ambientes: math, displaymath, equation o eqnarray. El ambiente displaymath presenta su texto en una l\'inea aparte. \begin{displaymath} x= \alpha \end{displaymath} \end{document}

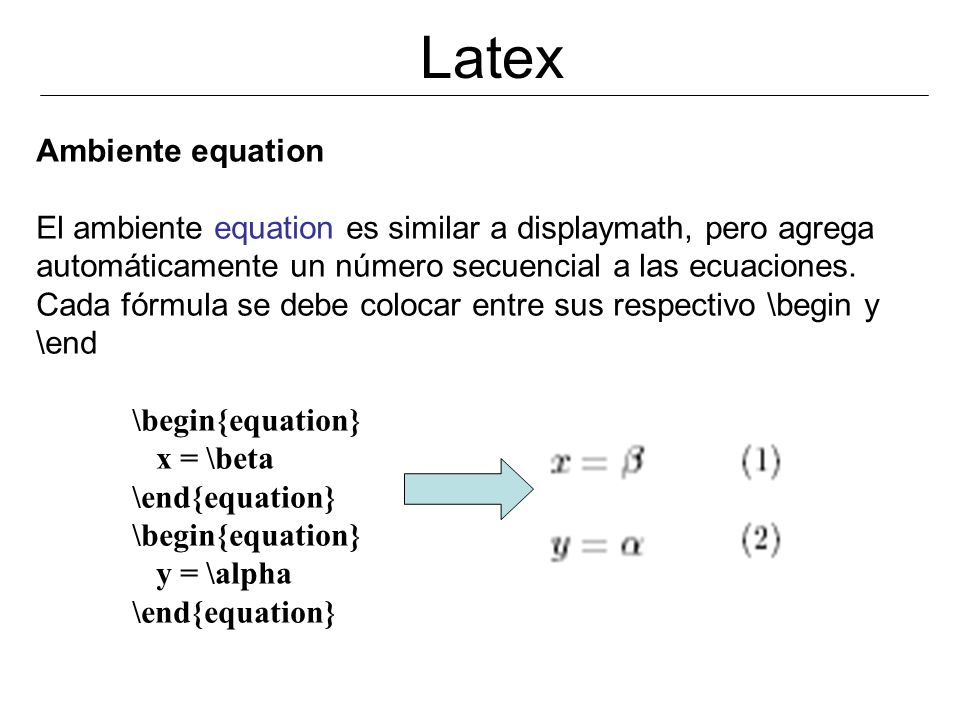

44 Ambiente equation El ambiente equation es similar a displaymath, pero agrega automáticamente un número secuencial a las ecuaciones. Cada fórmula se debe colocar entre sus respectivo \begin y \end \begin{equation} x = \beta \end{equation} \begin{equation} y = \alpha \end{equation} Latex

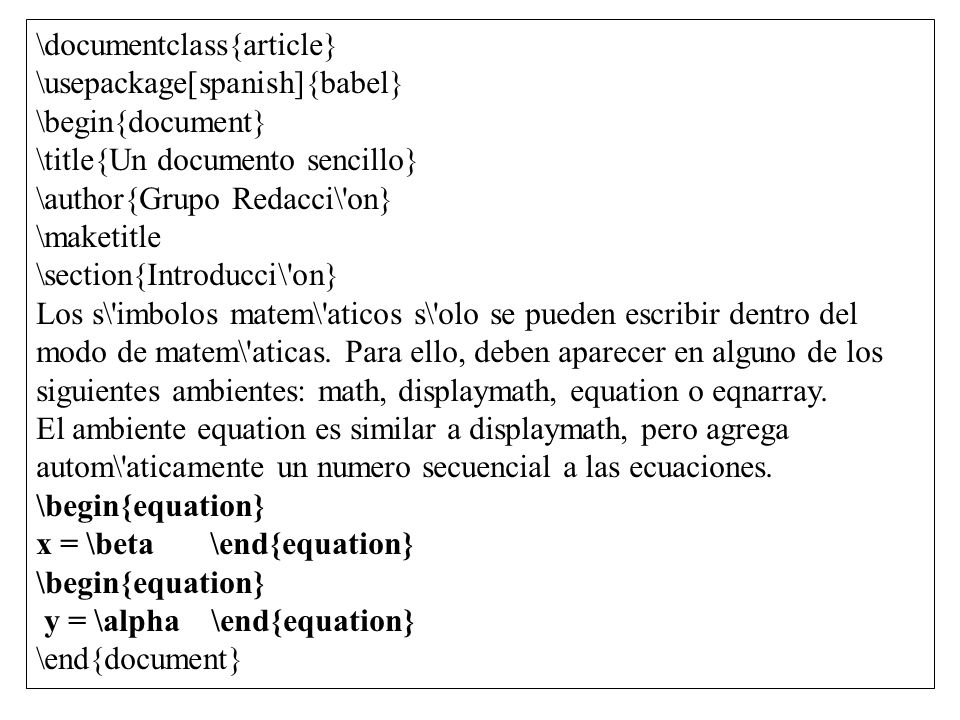

45 \documentclass{article} \usepackage[spanish]{babel} \begin{document} \title{Un documento sencillo} \author{Grupo Redacci\'on} \maketitle \section{Introducci\'on} Los s\'imbolos matem\'aticos s\'olo se pueden escribir dentro del modo de matem\'aticas. Para ello, deben aparecer en alguno de los siguientes ambientes: math, displaymath, equation o eqnarray. El ambiente equation es similar a displaymath, pero agrega autom\'aticamente un numero secuencial a las ecuaciones. \begin{equation} x = \beta \end{equation} \begin{equation} y = \alpha \end{equation} \end{document}

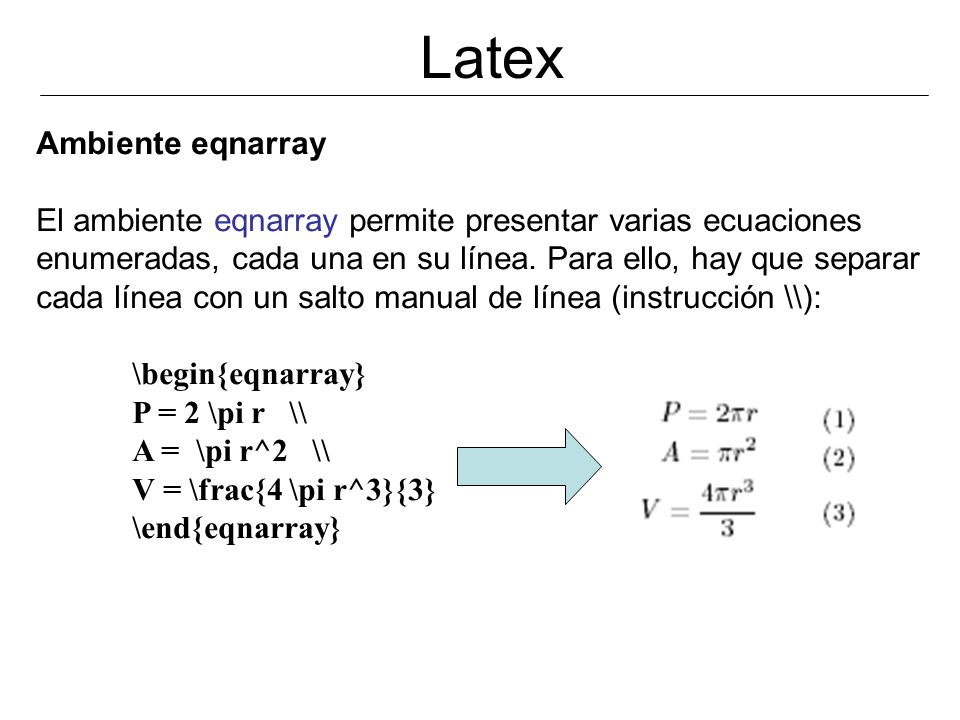

46 Ambiente eqnarray El ambiente eqnarray permite presentar varias ecuaciones enumeradas, cada una en su línea. Para ello, hay que separar cada línea con un salto manual de línea (instrucción \\): \begin{eqnarray} P = 2 \pi r \\ A = \pi r^2 \\ V = \frac{4 \pi r^3}{3} \end{eqnarray} Latex

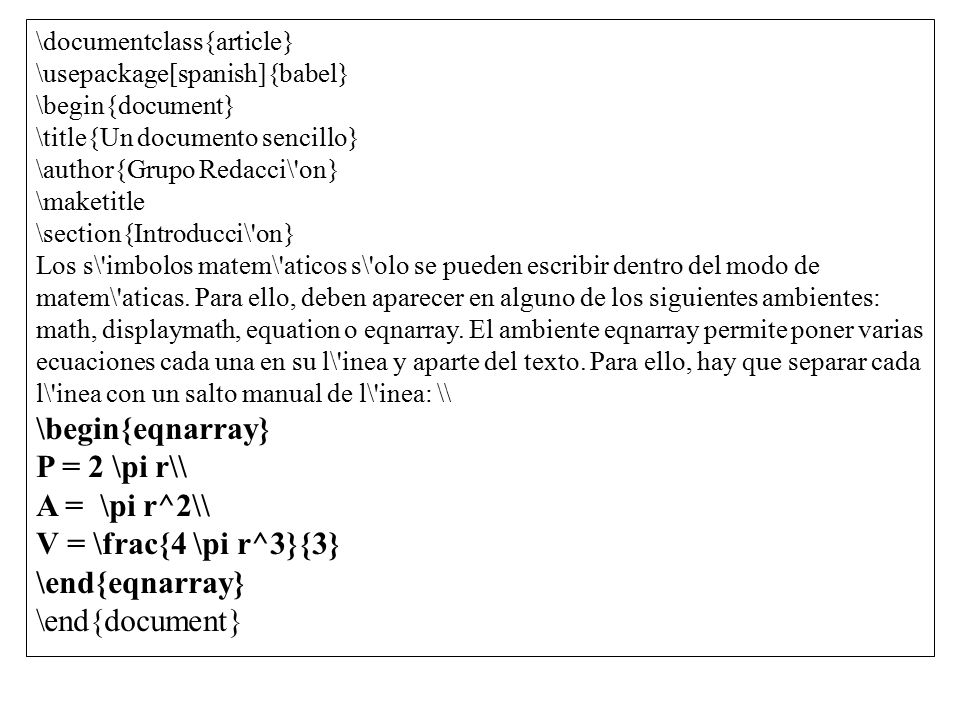

47 \documentclass{article} \usepackage[spanish]{babel} \begin{document} \title{Un documento sencillo} \author{Grupo Redacci\'on} \maketitle \section{Introducci\'on} Los s\'imbolos matem\'aticos s\'olo se pueden escribir dentro del modo de matem\'aticas. Para ello, deben aparecer en alguno de los siguientes ambientes: math, displaymath, equation o eqnarray. El ambiente eqnarray permite poner varias ecuaciones cada una en su l\'inea y aparte del texto. Para ello, hay que separar cada l\'inea con un salto manual de l\'inea: \\ \begin{eqnarray} P = 2 \pi r\\ A = \pi r^2\\ V = \frac{4 \pi r^3}{3} \end{eqnarray} \end{document}

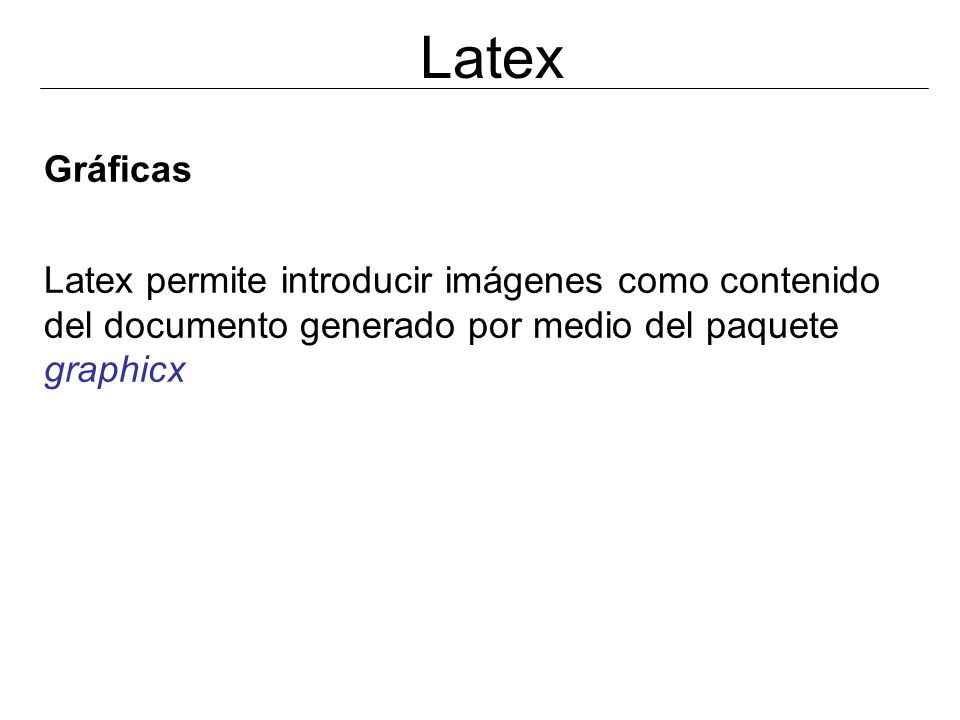

48 Latex Gráficas Latex permite introducir imágenes como contenido del documento generado por medio del paquete graphicx

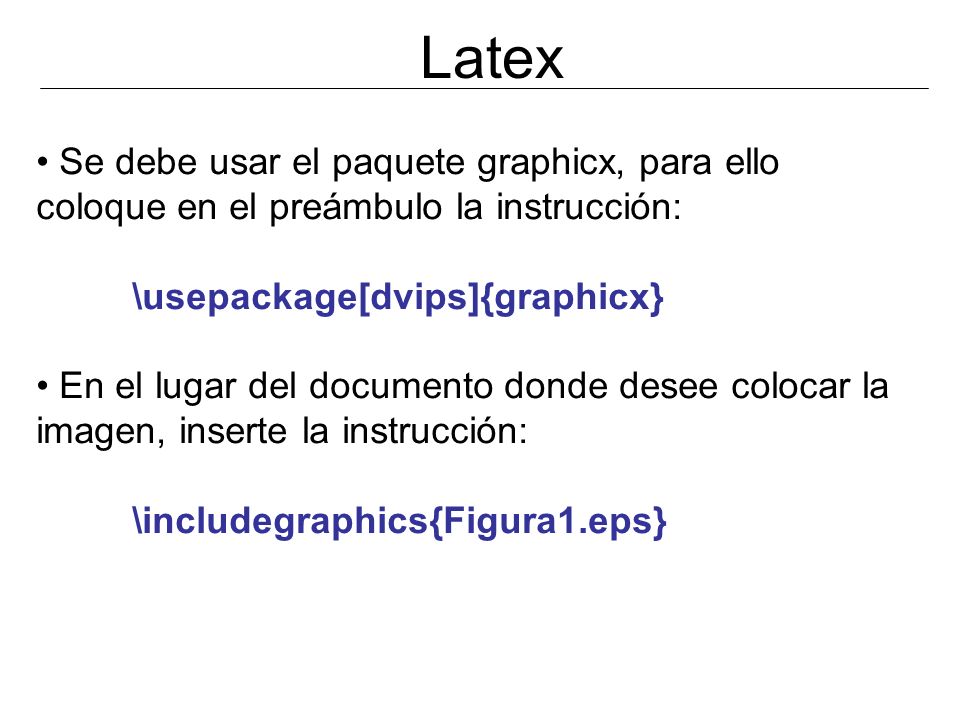

49 Se debe usar el paquete graphicx, para ello coloque en el preámbulo la instrucción: \usepackage[dvips]{graphicx} En el lugar del documento donde desee colocar la imagen, inserte la instrucción: \includegraphics{Figura1.eps} Latex

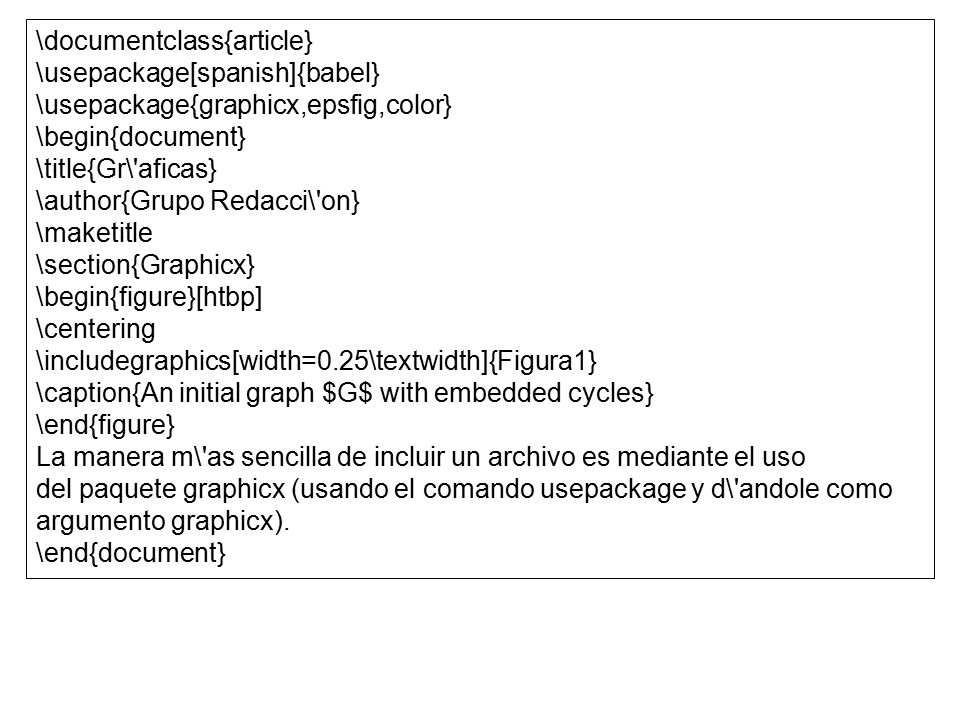

50 \documentclass{article} \usepackage[spanish]{babel} \usepackage{graphicx,epsfig,color} \begin{document} \title{Gr\'aficas} \author{Grupo Redacci\'on} \maketitle \section{Graphicx} \begin{figure}[htbp] \centering \includegraphics[width=0.25\textwidth]{Figura1} \caption{An initial graph $G$ with embedded cycles} \end{figure} La manera m\'as sencilla de incluir un archivo es mediante el uso del paquete graphicx (usando el comando usepackage y d\'andole como argumento graphicx). \end{document}

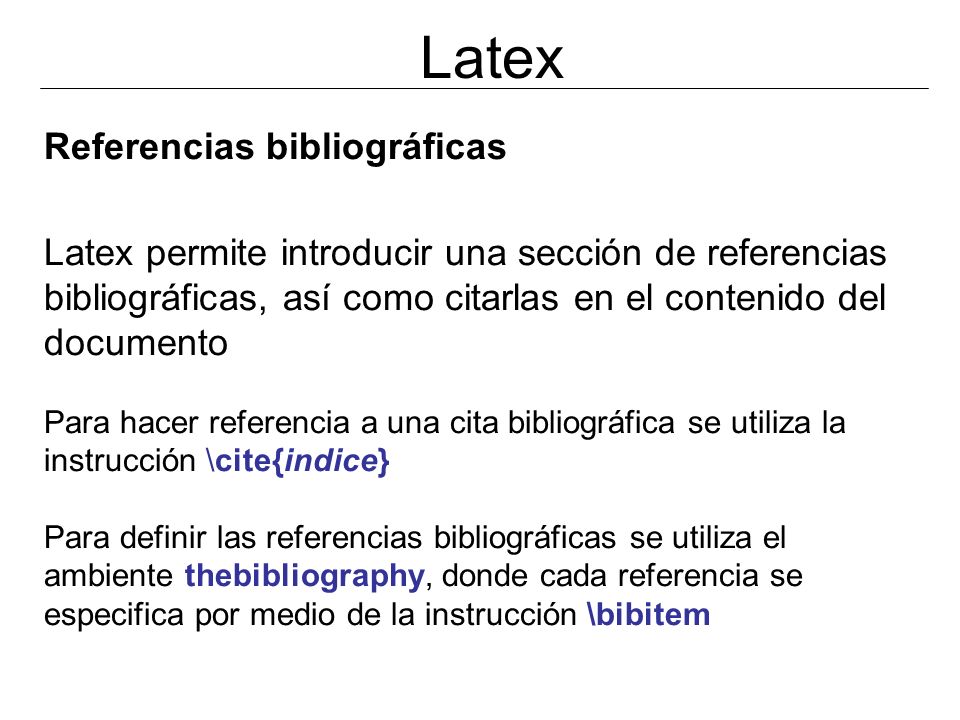

51 Latex Referencias bibliográficas Latex permite introducir una sección de referencias bibliográficas, así como citarlas en el contenido del documento Para hacer referencia a una cita bibliográfica se utiliza la instrucción \cite{indice} Para definir las referencias bibliográficas se utiliza el ambiente thebibliography, donde cada referencia se especifica por medio de la instrucción \bibitem

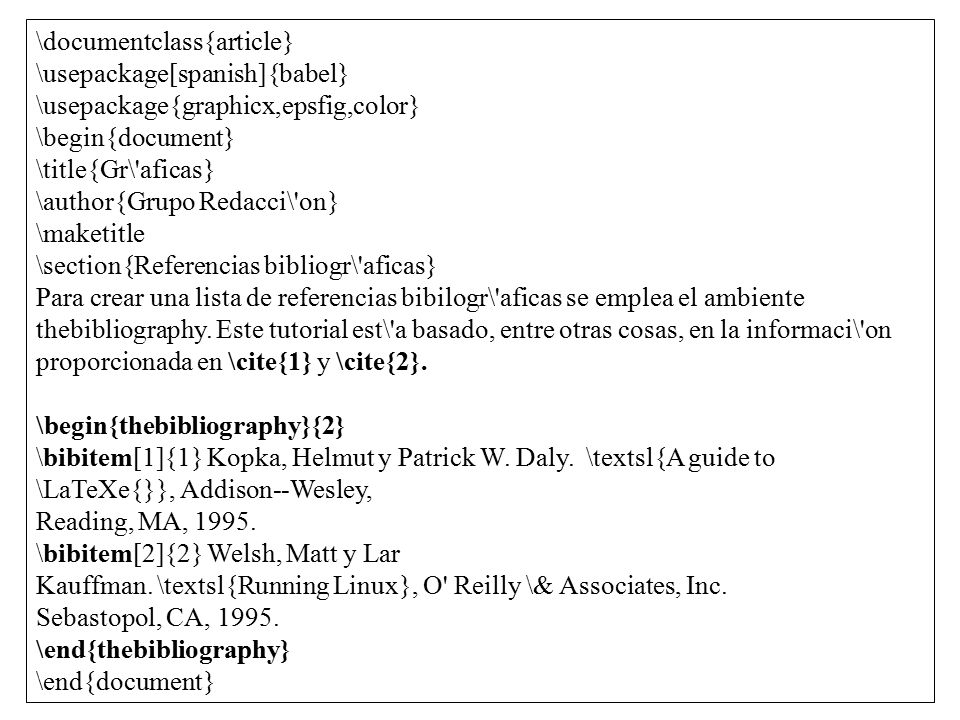

52 \documentclass{article} \usepackage[spanish]{babel} \usepackage{graphicx,epsfig,color} \begin{document} \title{Gr\'aficas} \author{Grupo Redacci\'on} \maketitle \section{Referencias bibliogr\'aficas} Para crear una lista de referencias bibilogr\'aficas se emplea el ambiente thebibliography. Este tutorial est\'a basado, entre otras cosas, en la informaci\'on proporcionada en \cite{1} y \cite{2}. \begin{thebibliography}{2} \bibitem[1]{1} Kopka, Helmut y Patrick W. Daly. \textsl{A guide to \LaTeXe{}}, Addison--Wesley, Reading, MA, 1995. \bibitem[2]{2} Welsh, Matt y Lar Kauffman. \textsl{Running Linux}, O' Reilly \& Associates, Inc. Sebastopol, CA, 1995. \end{thebibliography} \end{document}

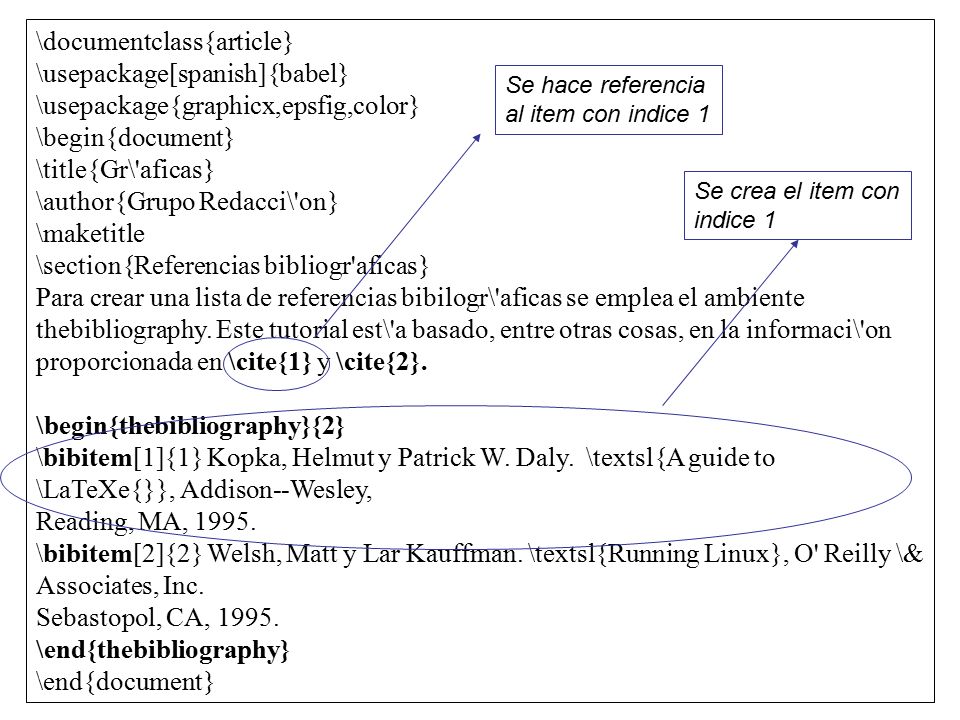

53 \documentclass{article} \usepackage[spanish]{babel} \usepackage{graphicx,epsfig,color} \begin{document} \title{Gr\'aficas} \author{Grupo Redacci\'on} \maketitle \section{Referencias bibliogr'aficas} Para crear una lista de referencias bibilogr\'aficas se emplea el ambiente thebibliography. Este tutorial est\'a basado, entre otras cosas, en la informaci\'on proporcionada en \cite{1} y \cite{2}. \begin{thebibliography}{2} \bibitem[1]{1} Kopka, Helmut y Patrick W. Daly. \textsl{A guide to \LaTeXe{}}, Addison--Wesley, Reading, MA, 1995. \bibitem[2]{2} Welsh, Matt y Lar Kauffman. \textsl{Running Linux}, O' Reilly \& Associates, Inc. Sebastopol, CA, 1995. \end{thebibliography} \end{document} Se hace referencia al item con indice 1 Se crea el item con indice 1

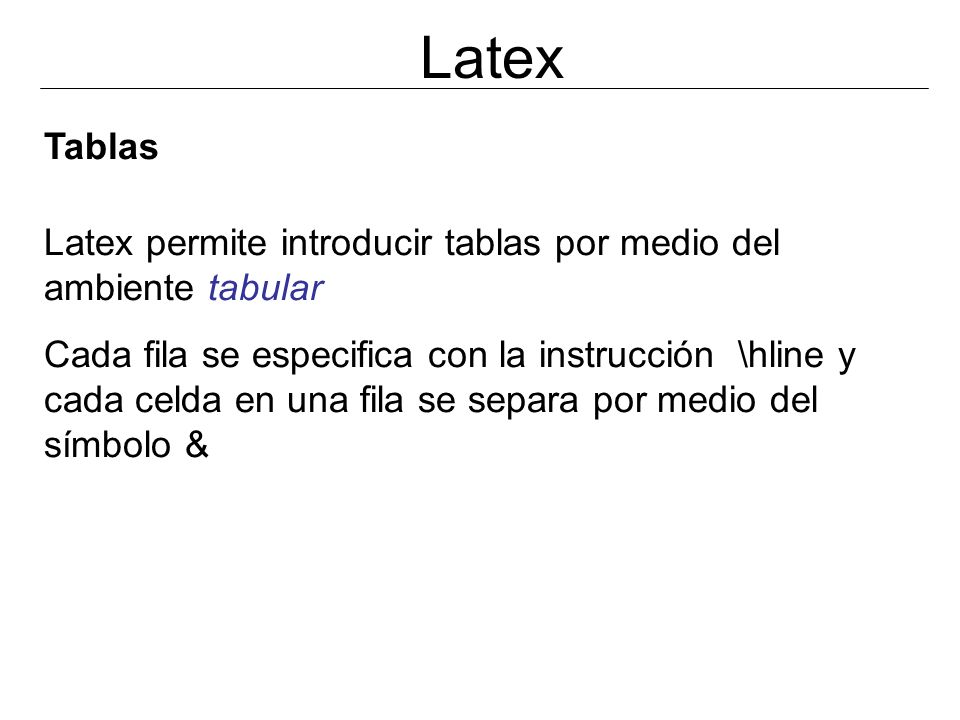

54 Latex Tablas Latex permite introducir tablas por medio del ambiente tabular Cada fila se especifica con la instrucción \hline y cada celda en una fila se separa por medio del símbolo &

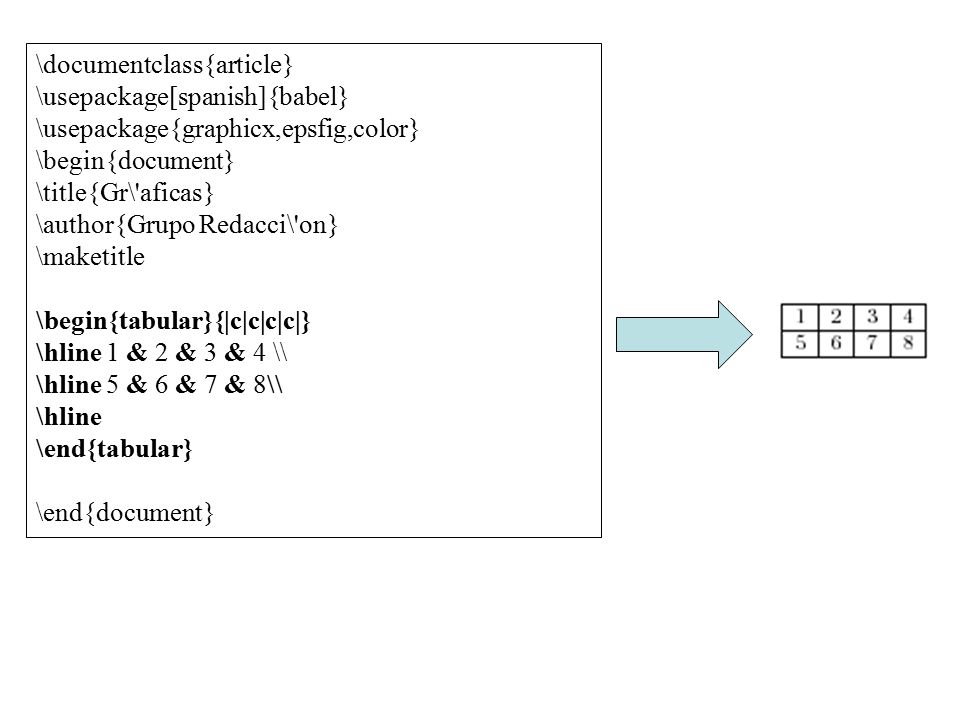

55 \documentclass{article} \usepackage[spanish]{babel} \usepackage{graphicx,epsfig,color} \begin{document} \title{Gr\'aficas} \author{Grupo Redacci\'on} \maketitle \begin{tabular}{|c|c|c|c|} \hline 1 & 2 & 3 & 4 \\ \hline 5 & 6 & 7 & 8\\ \hline \end{tabular} \end{document}
