1 Protocolo VIDA-Procesamiento y PR

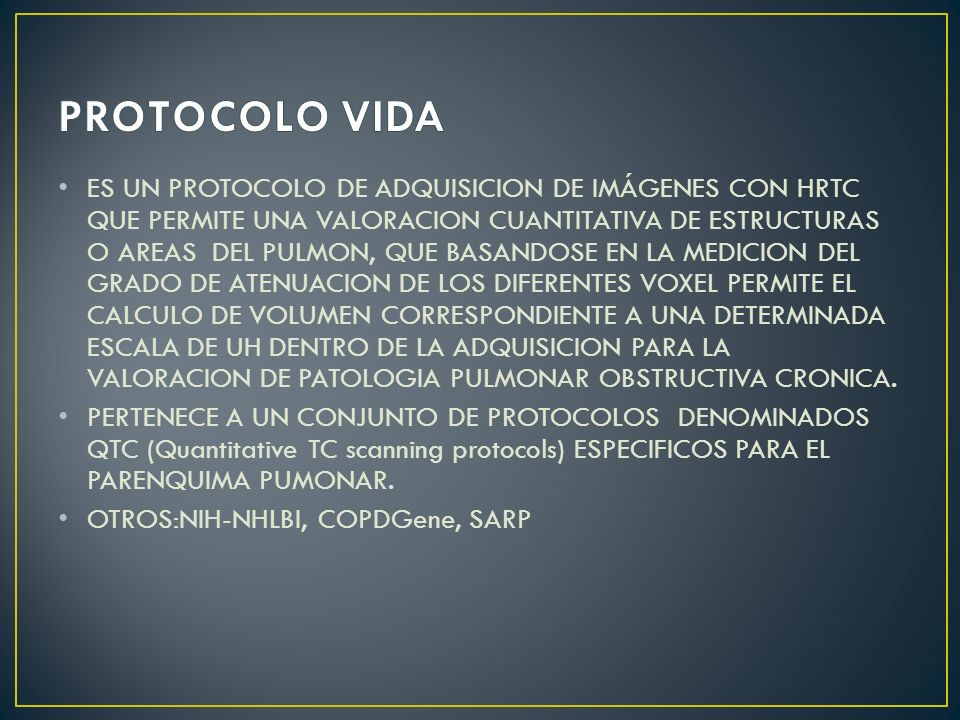

2 ES UN PROTOCOLO DE ADQUISICION DE IMÁGENES CON HRTC QUE PERMITE UNA VALORACION CUANTITATIVA DE ESTRUCTURAS O AREAS DEL PULMON, QUE BASANDOSE EN LA MEDICION DEL GRADO DE ATENUACION DE LOS DIFERENTES VOXEL PERMITE EL CALCULO DE VOLUMEN CORRESPONDIENTE A UNA DETERMINADA ESCALA DE UH DENTRO DE LA ADQUISICION PARA LA VALORACION DE PATOLOGIA PULMONAR OBSTRUCTIVA CRONICA. PERTENECE A UN CONJUNTO DE PROTOCOLOS DENOMINADOS QTC (Quantitative TC scanning protocols) ESPECIFICOS PARA EL PARENQUIMA PUMONAR. OTROS:NIH-NHLBI, COPDGene, SARP

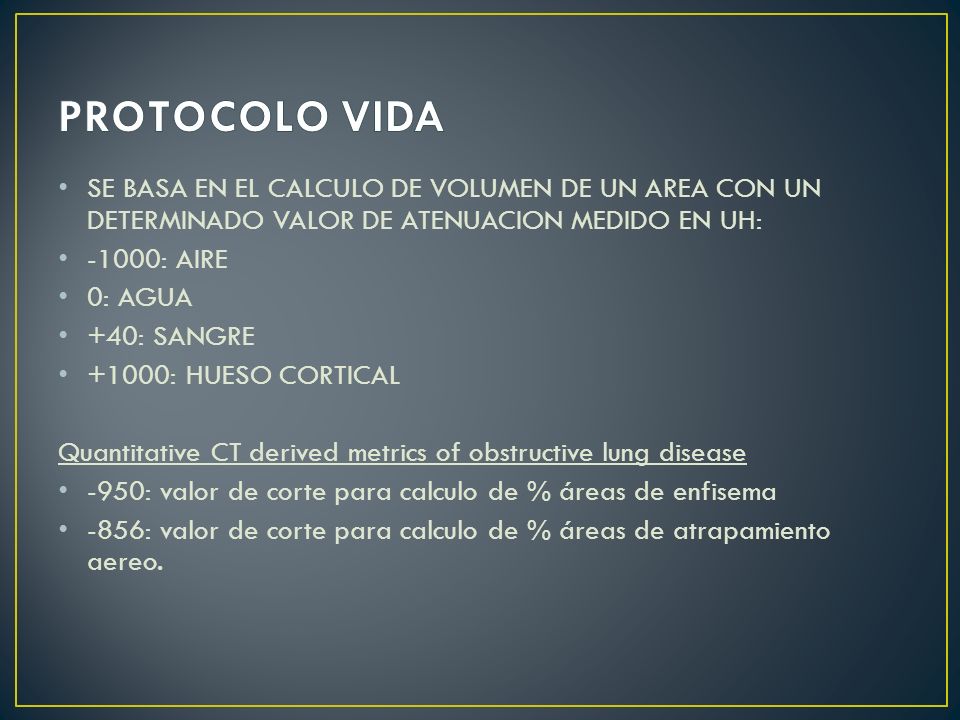

3 SE BASA EN EL CALCULO DE VOLUMEN DE UN AREA CON UN DETERMINADO VALOR DE ATENUACION MEDIDO EN UH: -1000: AIRE 0: AGUA +40: SANGRE +1000: HUESO CORTICAL Quantitative CT derived metrics of obstructive lung disease -950: valor de corte para calculo de % áreas de enfisema -856: valor de corte para calculo de % áreas de atrapamiento aereo.

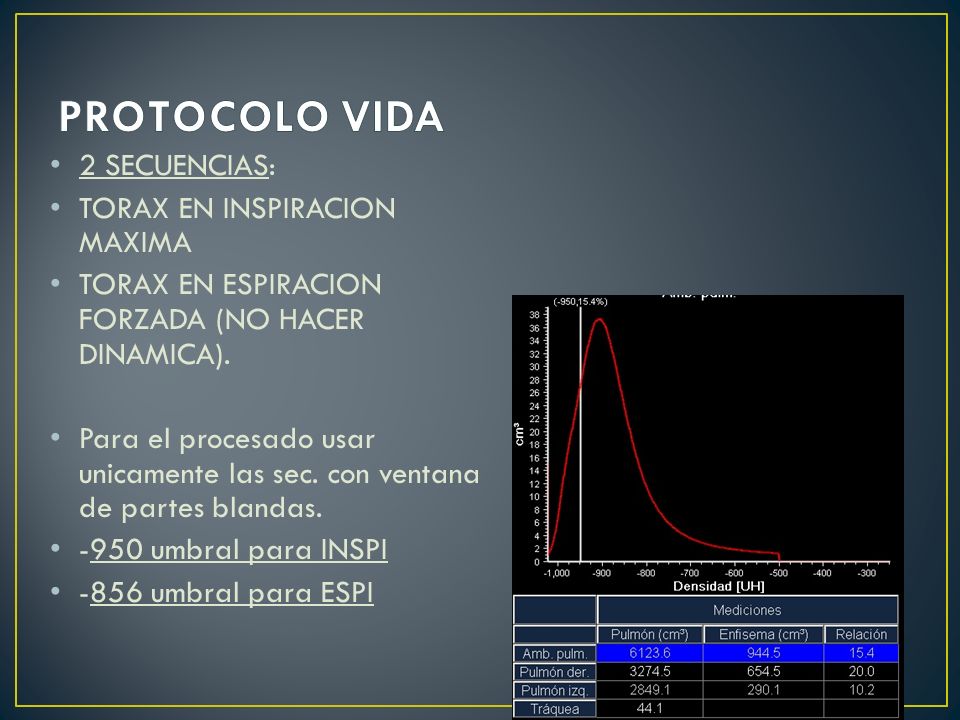

4 2 SECUENCIAS: TORAX EN INSPIRACION MAXIMA TORAX EN ESPIRACION FORZADA (NO HACER DINAMICA). Para el procesado usar unicamente las sec. con ventana de partes blandas. -950 umbral para INSPI -856 umbral para ESPI

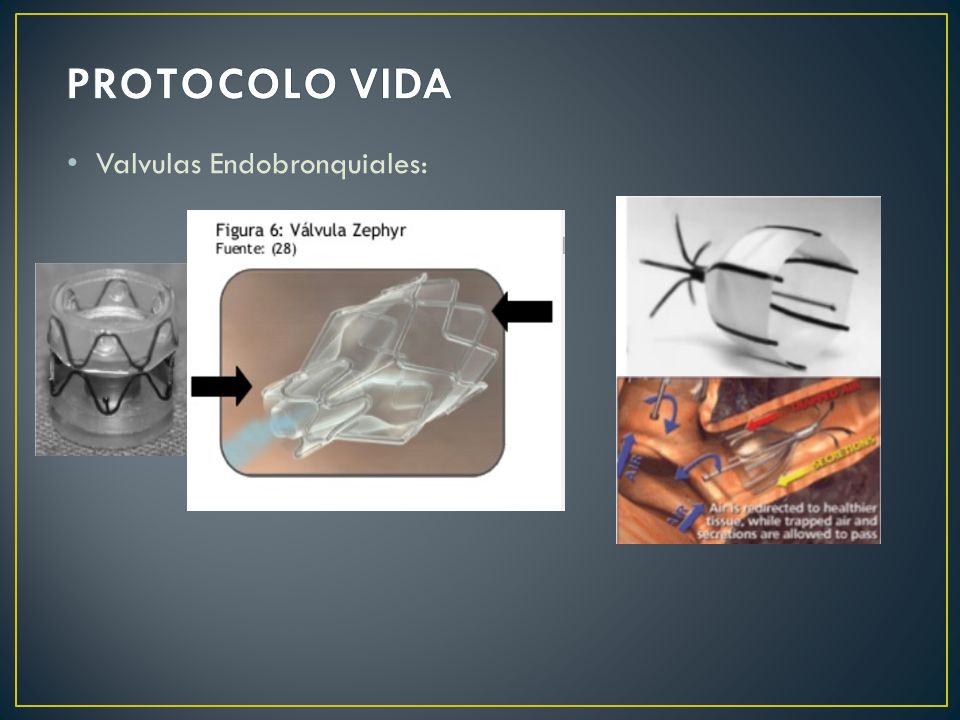

5 Valvulas Endobronquiales:

6

7

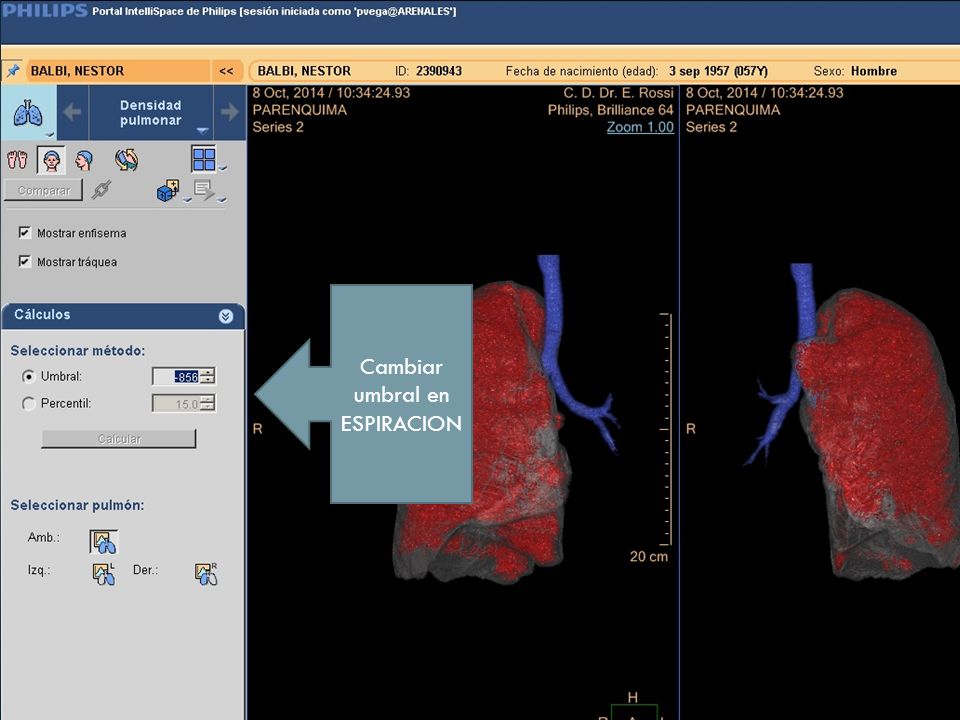

8 Cambiar umbral en ESPIRACION

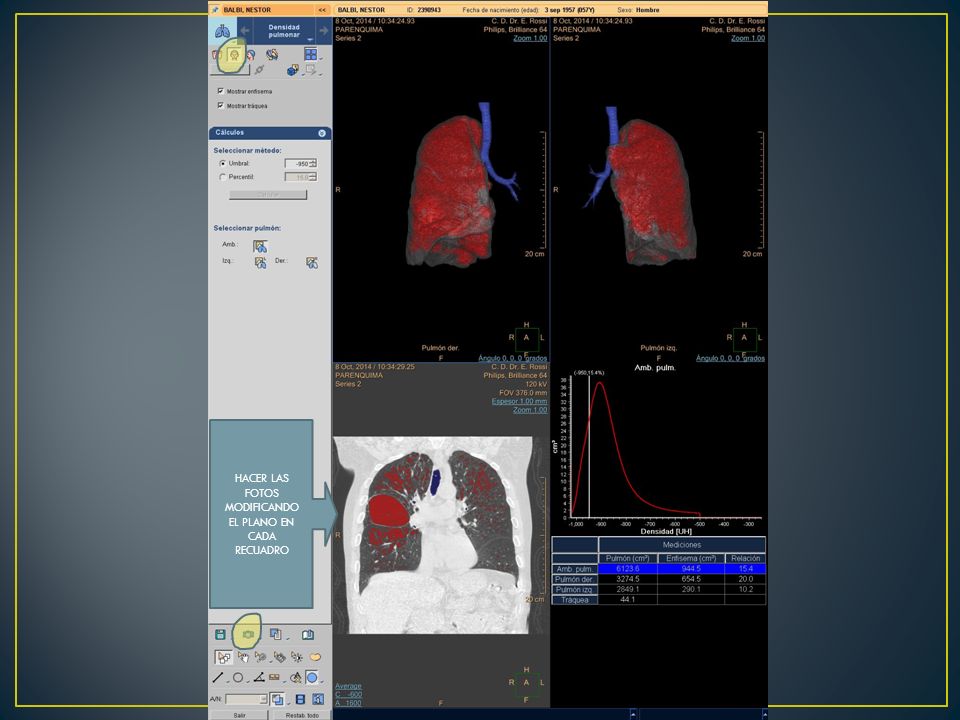

9 HACER LAS FOTOS MODIFICANDO EL PLANO EN CADA RECUADRO

10

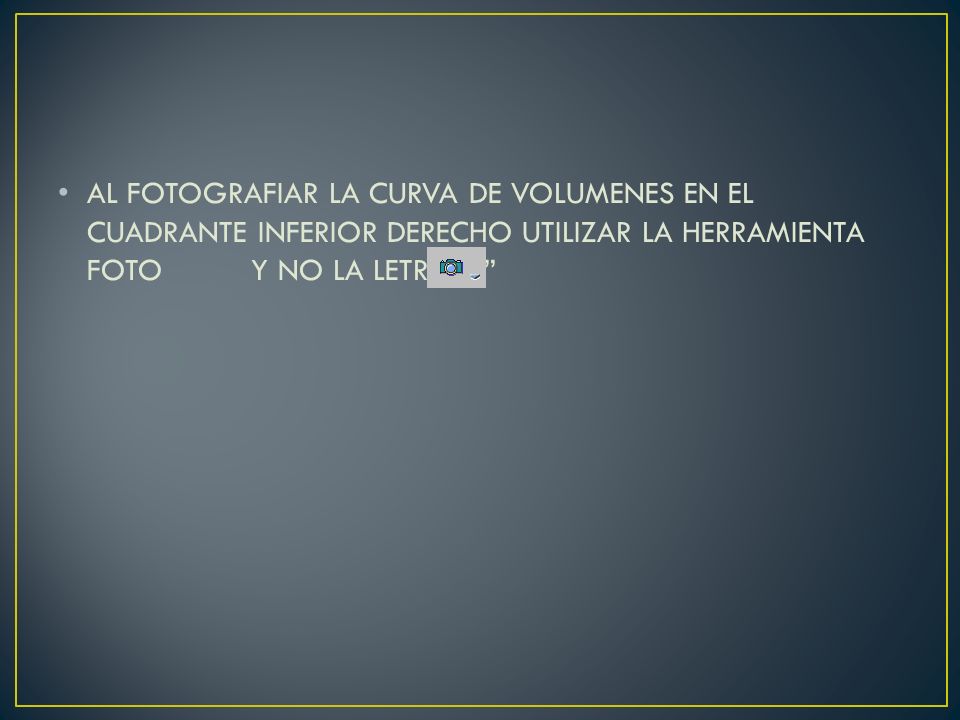

11 AL FOTOGRAFIAR LA CURVA DE VOLUMENES EN EL CUADRANTE INFERIOR DERECHO UTILIZAR LA HERRAMIENTA FOTO Y NO LA LETRA “F”

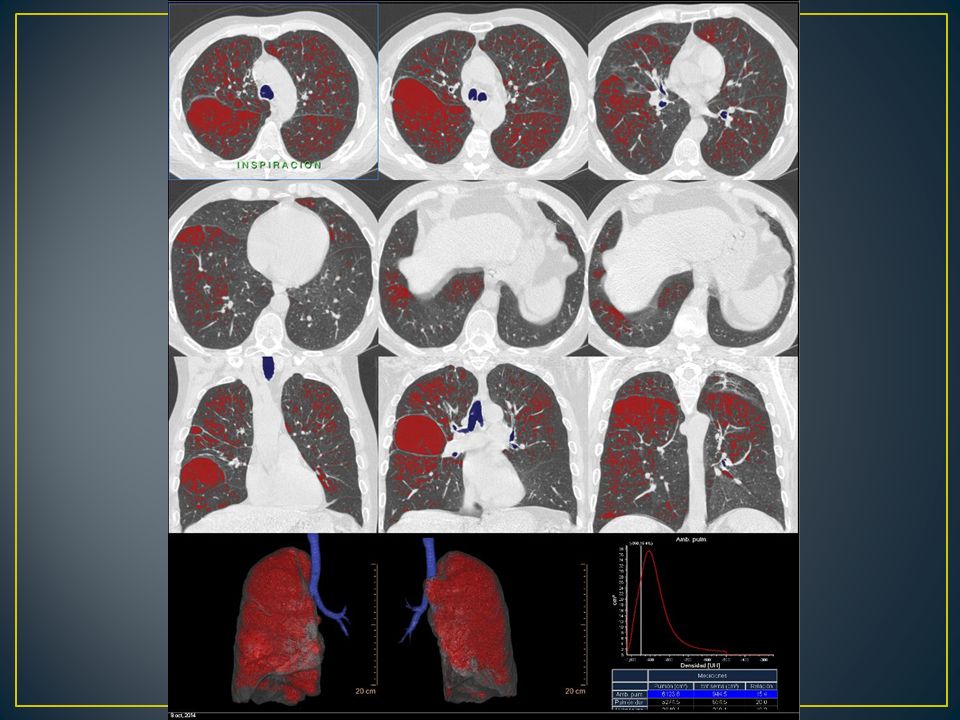

12

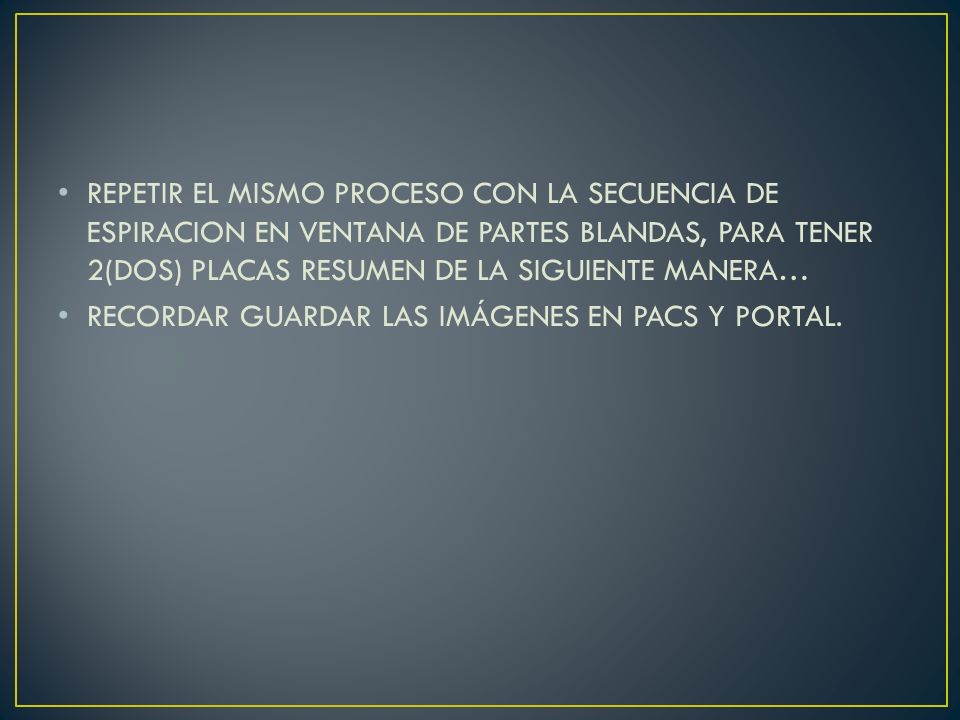

13 REPETIR EL MISMO PROCESO CON LA SECUENCIA DE ESPIRACION EN VENTANA DE PARTES BLANDAS, PARA TENER 2(DOS) PLACAS RESUMEN DE LA SIGUIENTE MANERA… RECORDAR GUARDAR LAS IMÁGENES EN PACS Y PORTAL.

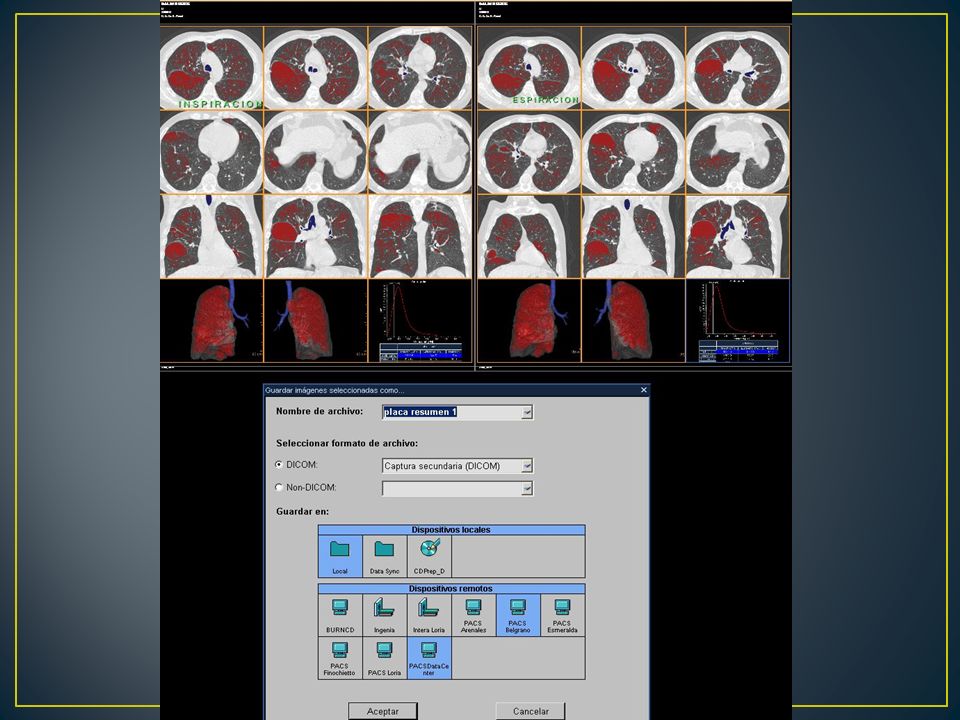

14

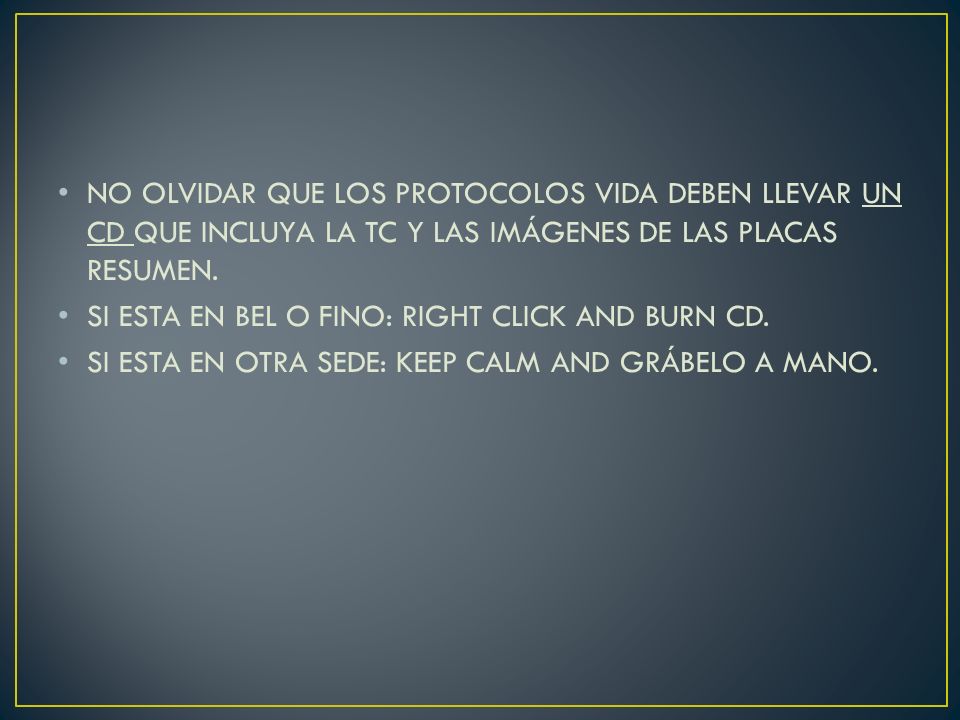

15 NO OLVIDAR QUE LOS PROTOCOLOS VIDA DEBEN LLEVAR UN CD QUE INCLUYA LA TC Y LAS IMÁGENES DE LAS PLACAS RESUMEN. SI ESTA EN BEL O FINO: RIGHT CLICK AND BURN CD. SI ESTA EN OTRA SEDE: KEEP CALM AND GRÁBELO A MANO.

16

17

18

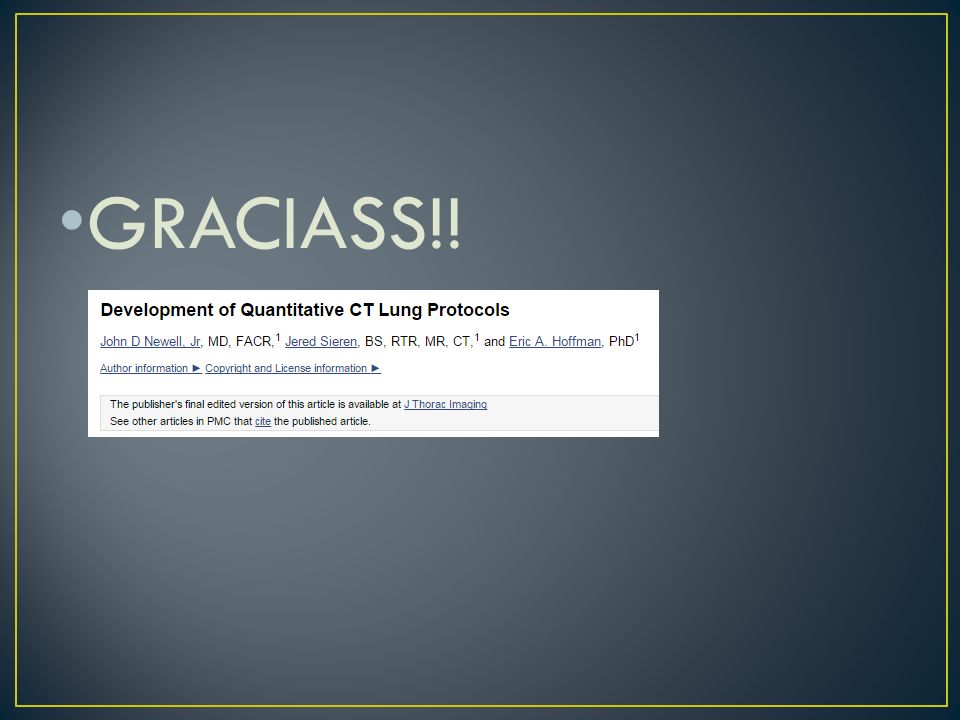

19 GRACIASS!!
