Tema 5: Los dispositivos electrónicos

Presentación del tema: "Tema 5: Los dispositivos electrónicos"— Transcripción de la presentación:

1 Tema 5: Los dispositivos electrónicos
1.Concepto de electricidad 2.Corriente eléctrica y su medida 3.Circuitos 4.Los aparatos electrónicos: Los equipos electrónicos 5.Resistores 6.Diodos 7.Transistores: la ampliación electrónica 8.El montaje de circuitos eléctricos 9.La conmutación electrónica 10.Condensadores La temporización y el condensador 11.Fuente de alimentación 12.Buen uso y mantenimiento de equipos electrónicos Tema 5: Los dispositivos electrónicos

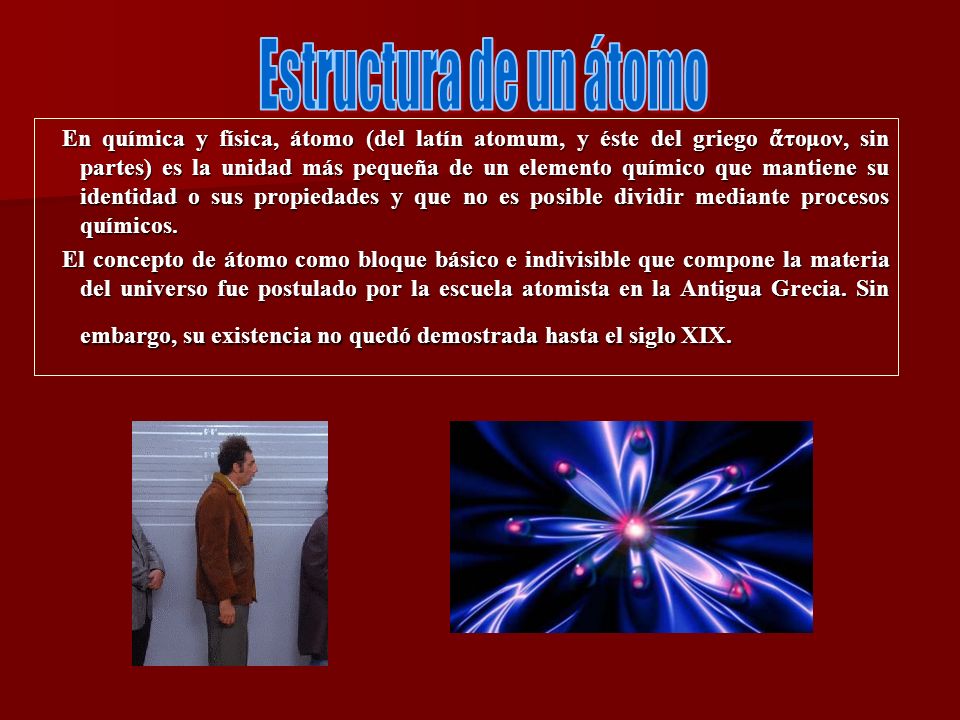

2 Estructura de un átomo En química y física, átomo (del latín atomum, y éste del griego ἄτομον, sin partes) es la unidad más pequeña de un elemento químico que mantiene su identidad o sus propiedades y que no es posible dividir mediante procesos químicos. El concepto de átomo como bloque básico e indivisible que compone la materia del universo fue postulado por la escuela atomista en la Antigua Grecia. Sin embargo, su existencia no quedó demostrada hasta el siglo XIX.

3 Historia de la electricidad
En el video nos habla de la electricidad en el mundo. También nos habla de las fuentes de energía que hay en el mundo ,de las plantas ,desiertos ,etc. Nos cuenta los medios que hay como los animales ,los vientos, los movimientos de la tierra y muchas más.

4 La Corriente eléctrica y sus magnitudes
Tensión Resistencia Intensidad de Corriente Ley de a.m. Energía eléctrica Potencia eléctrica Indicar unidad, símbolo de la misma y definición

5 Tensión La tensión, voltaje o diferencia de potencial es una magnitud física que impulsa a los electrones a lo largo de un conductor en un circuito eléctrico cerrado, provocando el flujo de una corriente eléctrica. La diferencia de potencial también se define como el trabajo por unidad de carga ejercido por el campo eléctrico, sobre una partícula cargada, para moverla de un lugar a otro. Se puede medir con un voltímetro.1 En el Sistema Internacional de Unidades, la diferencia de potencial se mide en voltios (V), al igual que el potencial. La tensión es independiente del camino recorrido por la carga, y depende exclusivamente del potencial eléctrico de los puntos A y B en el campo.

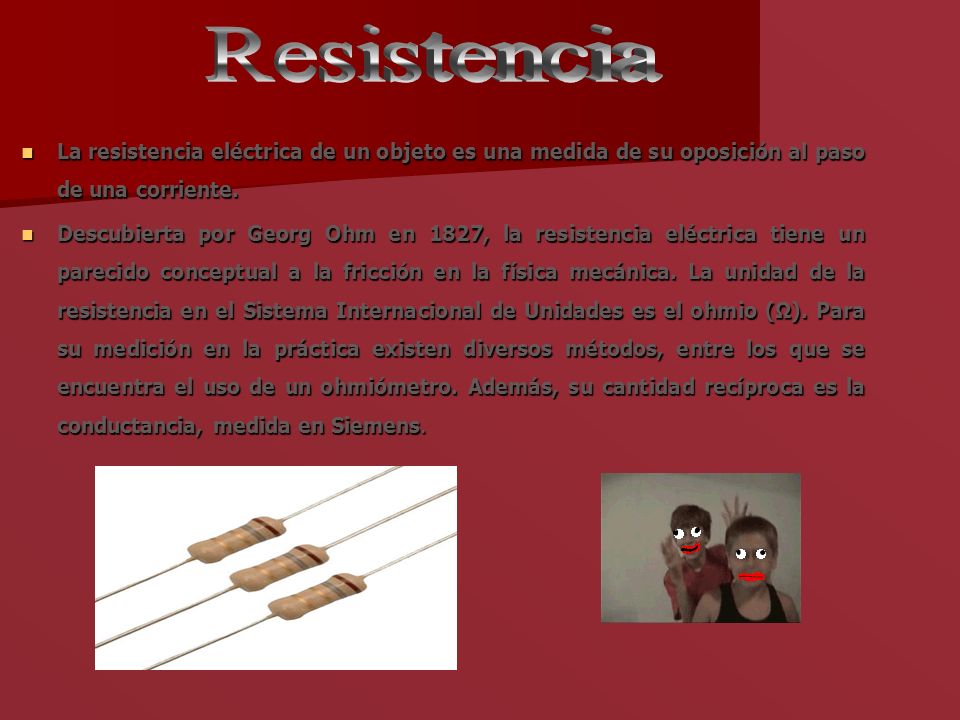

6 Resistencia La resistencia eléctrica de un objeto es una medida de su oposición al paso de una corriente. Descubierta por Georg Ohm en 1827, la resistencia eléctrica tiene un parecido conceptual a la fricción en la física mecánica. La unidad de la resistencia en el Sistema Internacional de Unidades es el ohmio (Ω). Para su medición en la práctica existen diversos métodos, entre los que se encuentra el uso de un ohmiómetro. Además, su cantidad recíproca es la conductancia, medida en Siemens.

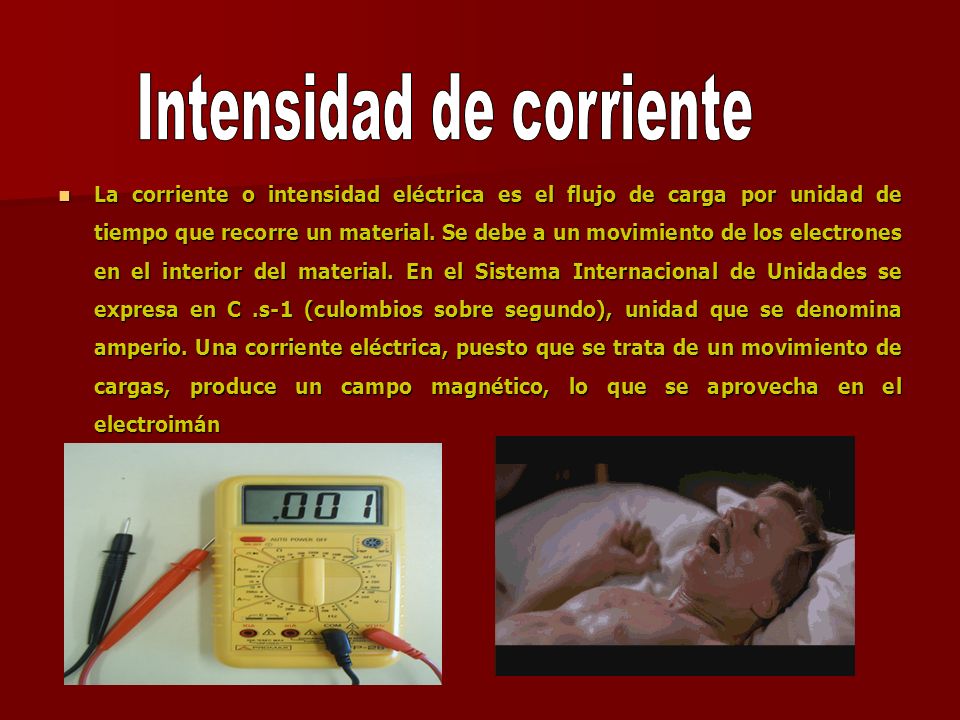

7 Intensidad de corriente
La corriente o intensidad eléctrica es el flujo de carga por unidad de tiempo que recorre un material. Se debe a un movimiento de los electrones en el interior del material. En el Sistema Internacional de Unidades se expresa en C .s-1 (culombios sobre segundo), unidad que se denomina amperio. Una corriente eléctrica, puesto que se trata de un movimiento de cargas, produce un campo magnético, lo que se aprovecha en el electroimán

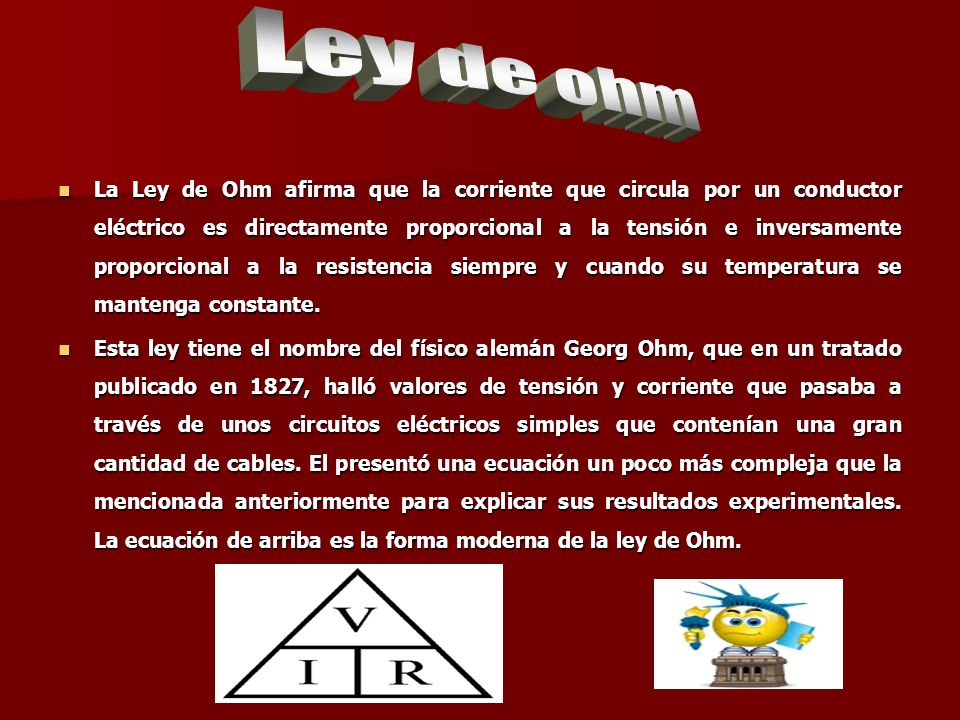

8 Ley de ohm La Ley de Ohm afirma que la corriente que circula por un conductor eléctrico es directamente proporcional a la tensión e inversamente proporcional a la resistencia siempre y cuando su temperatura se mantenga constante. Esta ley tiene el nombre del físico alemán Georg Ohm, que en un tratado publicado en 1827, halló valores de tensión y corriente que pasaba a través de unos circuitos eléctricos simples que contenían una gran cantidad de cables. El presentó una ecuación un poco más compleja que la mencionada anteriormente para explicar sus resultados experimentales. La ecuación de arriba es la forma moderna de la ley de Ohm.

9 Energia eléctrica Se denomina energía eléctrica a la forma de energía la cual resulta de la existencia de una diferencia de potencial entre dos puntos, lo que permite establecer una corriente eléctrica entre ambos —cuando se les coloca en contacto por medio de un conductor eléctrico—para obtener trabajo. La energía eléctrica puede transformarse en muchas otras formas de energía, tales como la energía luminosa o luz, la energía mecánica y la energía térmica.

10 Potencia eléctrica La potencia eléctrica es la relación de transferencia de energía por unidad de tiempo; es decir, la cantidad de energía entregada o absorbida por un elemento en un tiempo determinado (p = dW / dt). La unidad en el Sistema Internacional de Unidades es el Vatio, o que es lo mismo, Watt.

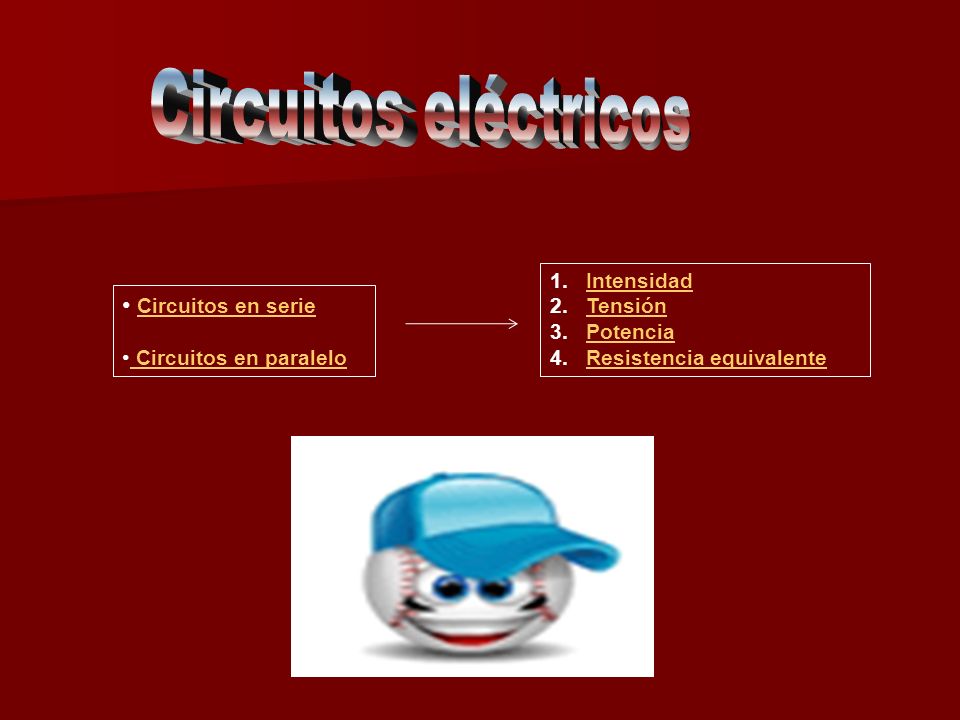

11 Circuitos eléctricos Circuitos en serie Intensidad Tensión Potencia
Resistencia equivalente Circuitos en serie Circuitos en paralelo

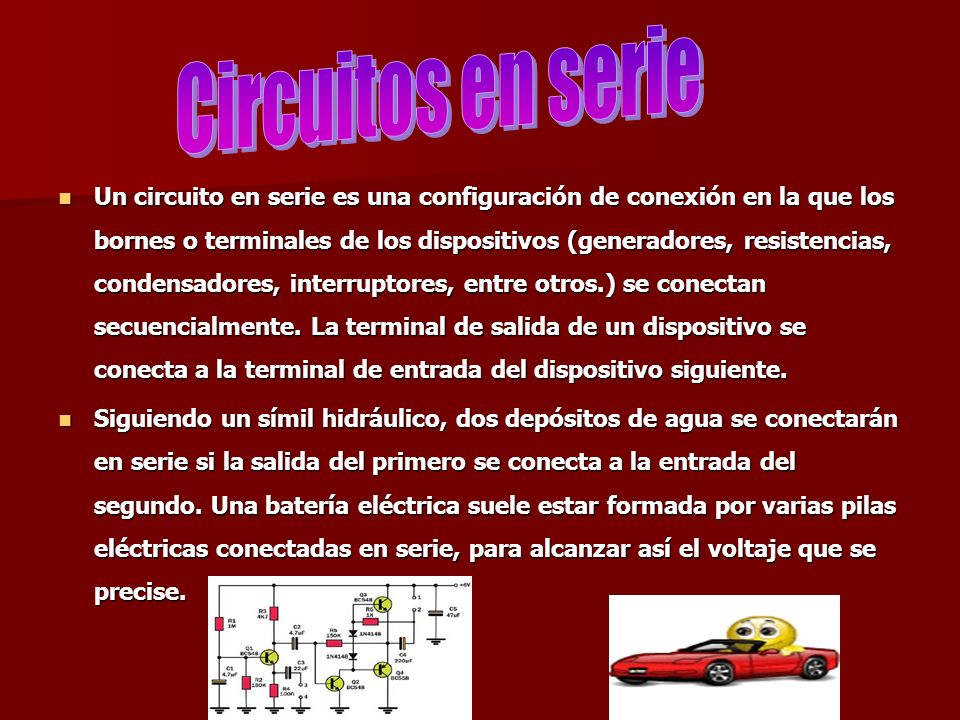

12 Circuitos en serie Un circuito en serie es una configuración de conexión en la que los bornes o terminales de los dispositivos (generadores, resistencias, condensadores, interruptores, entre otros.) se conectan secuencialmente. La terminal de salida de un dispositivo se conecta a la terminal de entrada del dispositivo siguiente. Siguiendo un símil hidráulico, dos depósitos de agua se conectarán en serie si la salida del primero se conecta a la entrada del segundo. Una batería eléctrica suele estar formada por varias pilas eléctricas conectadas en serie, para alcanzar así el voltaje que se precise.

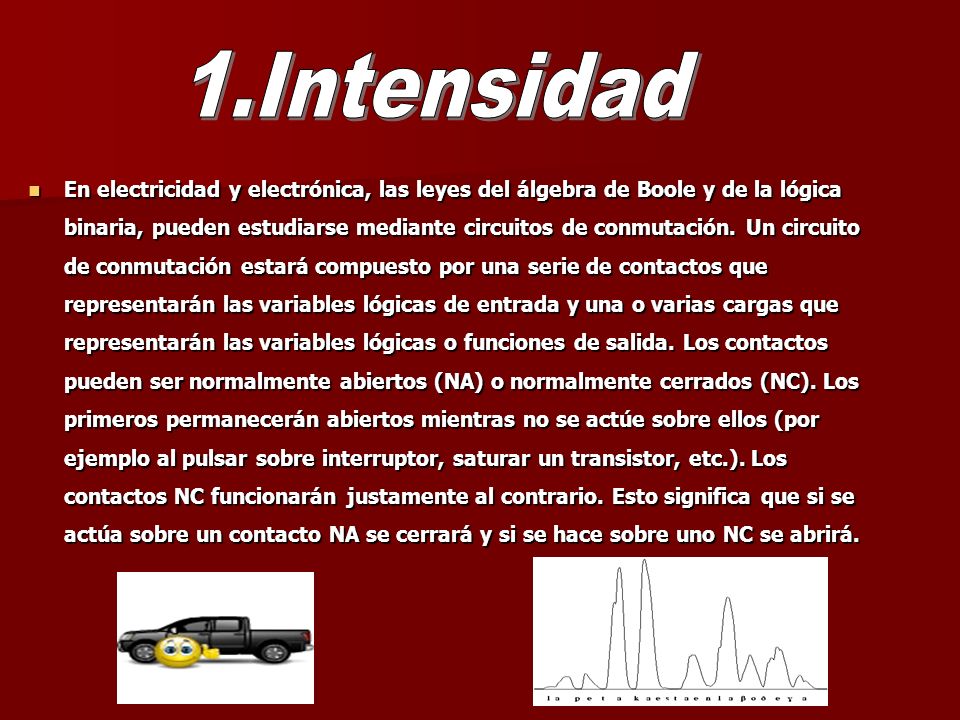

13 1.Intensidad En electricidad y electrónica, las leyes del álgebra de Boole y de la lógica binaria, pueden estudiarse mediante circuitos de conmutación. Un circuito de conmutación estará compuesto por una serie de contactos que representarán las variables lógicas de entrada y una o varias cargas que representarán las variables lógicas o funciones de salida. Los contactos pueden ser normalmente abiertos (NA) o normalmente cerrados (NC). Los primeros permanecerán abiertos mientras no se actúe sobre ellos (por ejemplo al pulsar sobre interruptor, saturar un transistor, etc.). Los contactos NC funcionarán justamente al contrario. Esto significa que si se actúa sobre un contacto NA se cerrará y si se hace sobre uno NC se abrirá.

14 2.Tensión La tensión, voltaje o diferencia de potencial es una magnitud física que impulsa a los electrones a lo largo de un conductor en un circuito eléctrico cerrado, provocando el flujo de una corriente eléctrica. La diferencia de potencial también se define como el trabajo por unidad de carga ejercido por el campo eléctrico, sobre una partícula cargada, para moverla de un lugar a otro. Se puede medir con un voltímetro.1 En el Sistema Internacional de Unidades, la diferencia de potencial se mide en voltios ( V ), al igual que el potencial. La tensión es independiente del camino recorrido por la carga, y depende exclusivamente del potencial eléctrico de los puntos A y B en el campo.

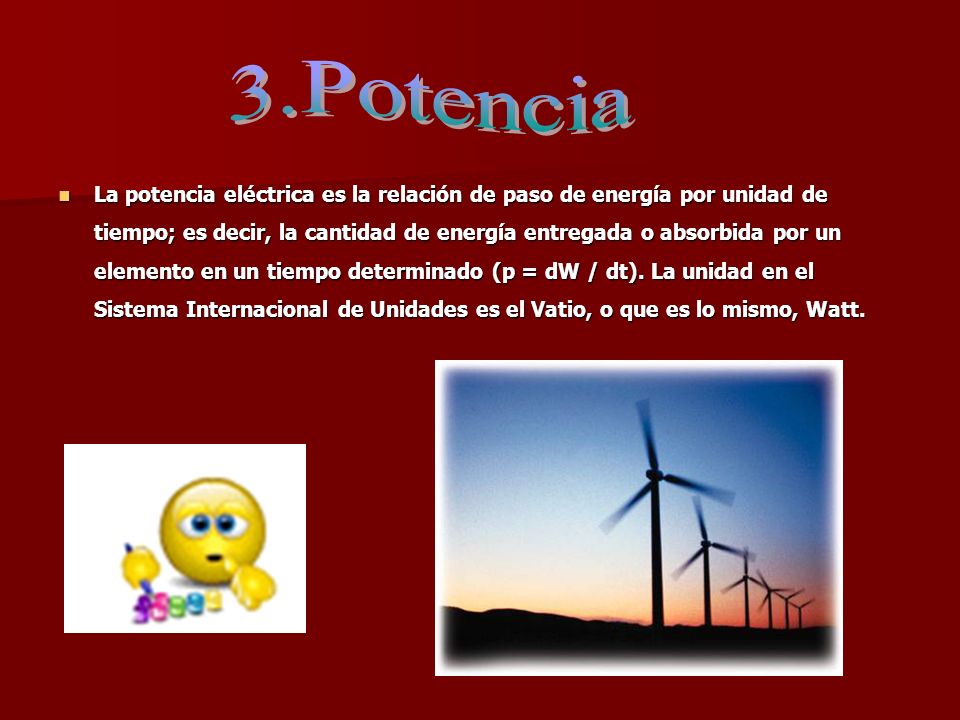

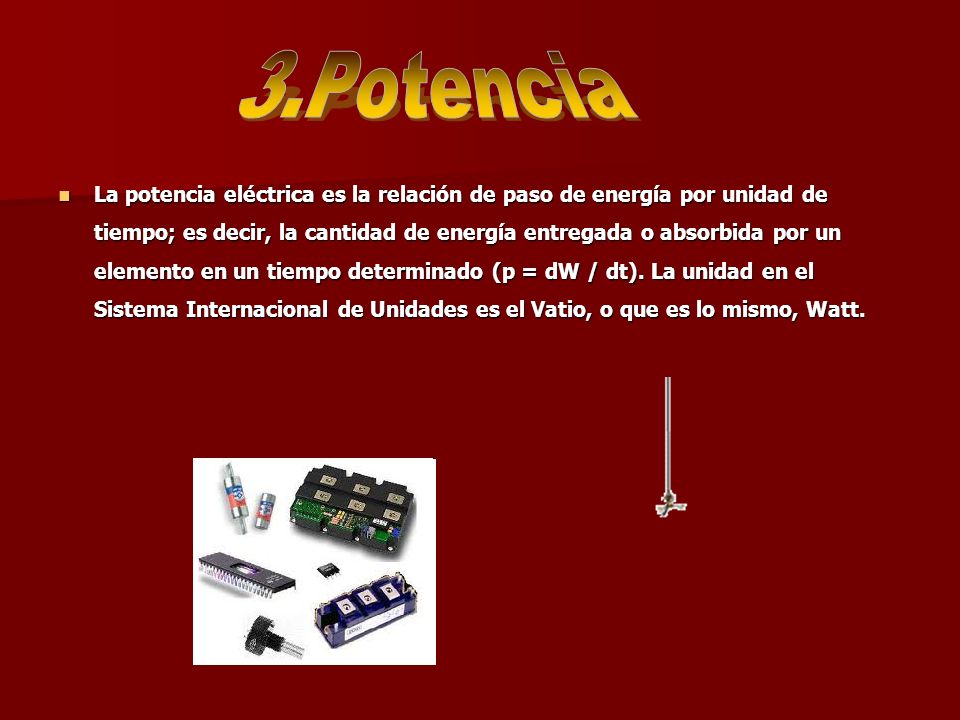

15 3.Potencia La potencia eléctrica es la relación de paso de energía por unidad de tiempo; es decir, la cantidad de energía entregada o absorbida por un elemento en un tiempo determinado (p = dW / dt). La unidad en el Sistema Internacional de Unidades es el Vatio, o que es lo mismo, Watt.

16 4.Resistencias Equivalentes
Cuando en un circuito hay varias resistencias conectadas, resulta útil para calcular las corrientes que pasan por el circuito y las caídas de tensión que se producen, encontrar una resistencia que pueda sustituir a otras, de forma que el comportamiento del resto del circuito sea el mismo. Cesta resistencia equivalente, se sabe que existe, y para configuraciones en que las resistencias a sustituir están en paralelo o en serie, son fáciles de calcular como verás en las próximas secciones.

17 Circuitos en paralelo El circuito en paralelo es una conexión donde los bornes o terminales de entrada de todos los dispositivos (generadores, resistencias, condensadores, etc.) conectados coincidan entre sí, lo mismo que sus terminales de salida. Siguiendo un símil hidráulico, dos tinacos de agua conectados en paralelo tendrán una entrada común que alimentará simultáneamente a ambos, así como una salida común que drenará a ambos a la vez. Las bombillas de iluminación de una casa forman un circuito en paralelo

18 1.Intensidad La corriente o intensidad eléctrica es el flujo de carga por unidad de tiempo que recorre un material. Se debe a un movimiento de los electrones en el interior del material. En el Sistema Internacional de Unidades se expresa en C·s-1 (culombios sobre segundo), unidad que se denomina amperio. Una corriente eléctrica, puesto que se trata de un movimiento de cargas, produce un campo magnético, lo que se aprovecha en el electroimán.

19 2.Tensión La tensión, voltaje o diferencia de potencial es una magnitud física que impulsa a los electrones a lo largo de un conductor en un circuito eléctrico cerrado, provocando el flujo de una corriente eléctrica. La diferencia de potencial también se define como el trabajo por unidad de carga ejercido por el campo eléctrico, sobre una partícula cargada, para moverla de un lugar a otro. Se puede medir con un voltímetro.1 En el Sistema Internacional de Unidades, la diferencia de potencial se mide en voltios (V), al igual que el potencial. La tensión es independiente del camino recorrido por la carga, y depende exclusivamente del potencial eléctrico de los puntos A y B en el campo.

20 3.Potencia La potencia eléctrica es la relación de paso de energía por unidad de tiempo; es decir, la cantidad de energía entregada o absorbida por un elemento en un tiempo determinado (p = dW / dt). La unidad en el Sistema Internacional de Unidades es el Vatio, o que es lo mismo, Watt.

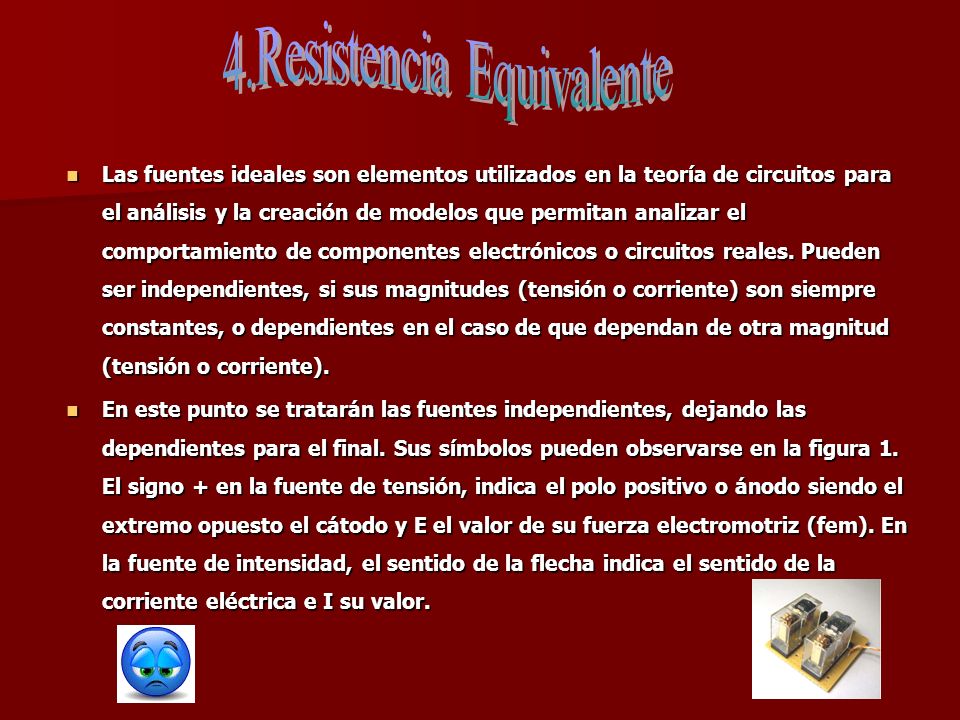

21 4.Resistencia Equivalente
Las fuentes ideales son elementos utilizados en la teoría de circuitos para el análisis y la creación de modelos que permitan analizar el comportamiento de componentes electrónicos o circuitos reales. Pueden ser independientes, si sus magnitudes (tensión o corriente) son siempre constantes, o dependientes en el caso de que dependan de otra magnitud (tensión o corriente). En este punto se tratarán las fuentes independientes, dejando las dependientes para el final. Sus símbolos pueden observarse en la figura 1. El signo + en la fuente de tensión, indica el polo positivo o ánodo siendo el extremo opuesto el cátodo y E el valor de su fuerza electromotriz (fem). En la fuente de intensidad, el sentido de la flecha indica el sentido de la corriente eléctrica e I su valor.

22 1.- Estructura del aparato electrónico
a. Dispositivo de entrada b. Dispositivo de proceso c. Dispositivo de salida a. 2.- Componentes electrónicos a. Componentes discretos b. Circuitos integrados c. Elementos auxiliares 3.- Otros componentes a. Carcasa b. Placas de circuito impreso y conexiones c. Alimentación LOS APARATOS ELECTRÓNICOS

23 1.Estructura del aparato eletrónico
A) Son los que envían informacióna la unidad de procesamiento, en código binario. Dispositivos de entrada (entre otros): Teclado: Un teclado se compone de una serie de teclas agrupadas en funciones que podremos describir: _Teclado alfanumérico _Teclado de Función _Teclado Numérico _Teclado Especial B) Son todos los elementos en los cuales se lleva a cabo el trabajo pesado, procesa los datos introducidos por el usuario y utilizan un programa especifico para obtener un resultado. C) Son instrumentos que interpretan la información y permiten la comunicación entre los seres humanos y las computadoras.

24 2.Componentes electrónicos
A) Se denomina componente discretos a aquel dispositivo que forma parte de un circuito electrónico. Se suele encapsular, generalmente en un material cerámico, metálico o plástico, y terminar en dos o más terminales o patillas metálicas. B) Un circuito integrado (CI), es una pastilla pequeña de material semiconductor, de algunos milímetros cuadrados de área, sobre la que se fabrican circuitos electrónicos generalmente mediante fotolitografía y que está protegida dentro de un encapsulado de plástico o cerámica. C) Son elementos que sirven para auxiliar los conceptos de ordenador.

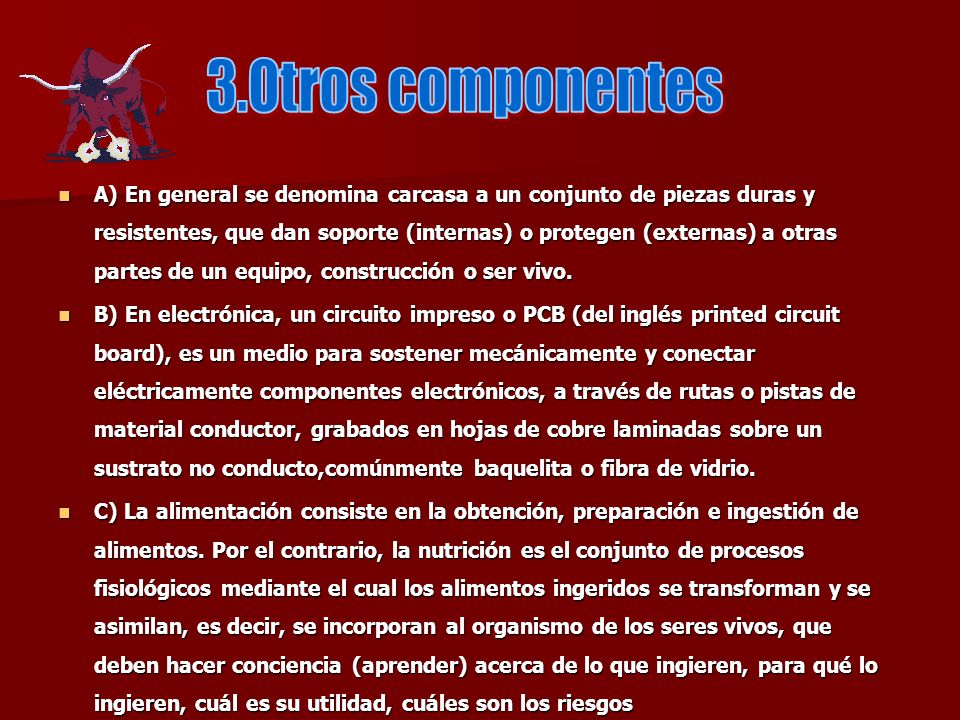

25 3.Otros componentes A) En general se denomina carcasa a un conjunto de piezas duras y resistentes, que dan soporte (internas) o protegen (externas) a otras partes de un equipo, construcción o ser vivo. B) En electrónica, un circuito impreso o PCB (del inglés printed circuit board), es un medio para sostener mecánicamente y conectar eléctricamente componentes electrónicos, a través de rutas o pistas de material conductor, grabados en hojas de cobre laminadas sobre un sustrato no conducto,comúnmente baquelita o fibra de vidrio. C) La alimentación consiste en la obtención, preparación e ingestión de alimentos. Por el contrario, la nutrición es el conjunto de procesos fisiológicos mediante el cual los alimentos ingeridos se transforman y se asimilan, es decir, se incorporan al organismo de los seres vivos, que deben hacer conciencia (aprender) acerca de lo que ingieren, para qué lo ingieren, cuál es su utilidad, cuáles son los riesgos

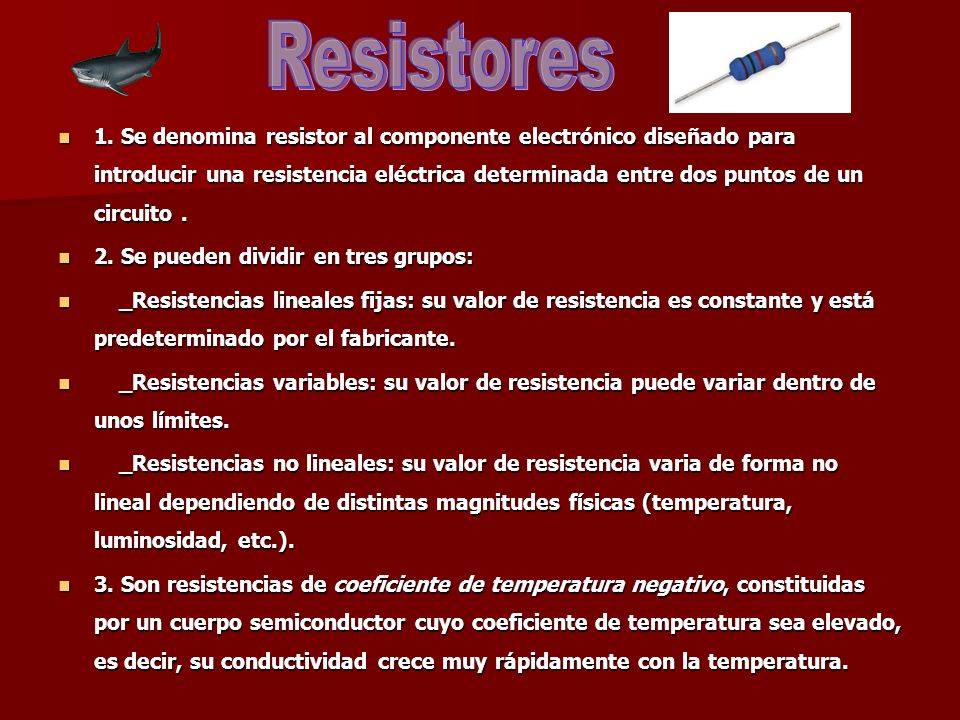

26 Resistores 1. Se denomina resistor al componente electrónico diseñado para introducir una resistencia eléctrica determinada entre dos puntos de un circuito . 2. Se pueden dividir en tres grupos: _Resistencias lineales fijas: su valor de resistencia es constante y está predeterminado por el fabricante. _Resistencias variables: su valor de resistencia puede variar dentro de unos límites. _Resistencias no lineales: su valor de resistencia varia de forma no lineal dependiendo de distintas magnitudes físicas (temperatura, luminosidad, etc.). 3. Son resistencias de coeficiente de temperatura negativo, constituidas por un cuerpo semiconductor cuyo coeficiente de temperatura sea elevado, es decir, su conductividad crece muy rápidamente con la temperatura.

27 Diodos 1.Un diodo (del griego: dos caminos) es un dispositivo semiconductor que permite el paso de la corriente eléctrica en una única dirección con características similares a un interruptor 2. A frecuencias bajas un diodo normal puede conmutar fácilmente cuando la polarización cambia de directa a inversa, pero a medida que aumenta la frecuencia el tiempo de conmutación puede llegar a ser muy bajo, poniendo en peligro el dispositivo. 3. Dos tipos: _El diodo Zener, que recibe un nombre por su inventor, el Dr. Clarence Melvin Zener, es un diodo de silicio que se ha construido para que funcione en las zonas de rupturas. _El diodo Schottky o diodo de barrera Schottky, llamado así en honor del físico alemán Walter H. Schottky, es un dispositivo semiconductor que proporciona conmutaciones muy rápidas entre los estados de conducción directa e inversa (menos de 1ns en dispositivos pequeños de 5 mm de diámetro) y muy bajas tensiones umbral

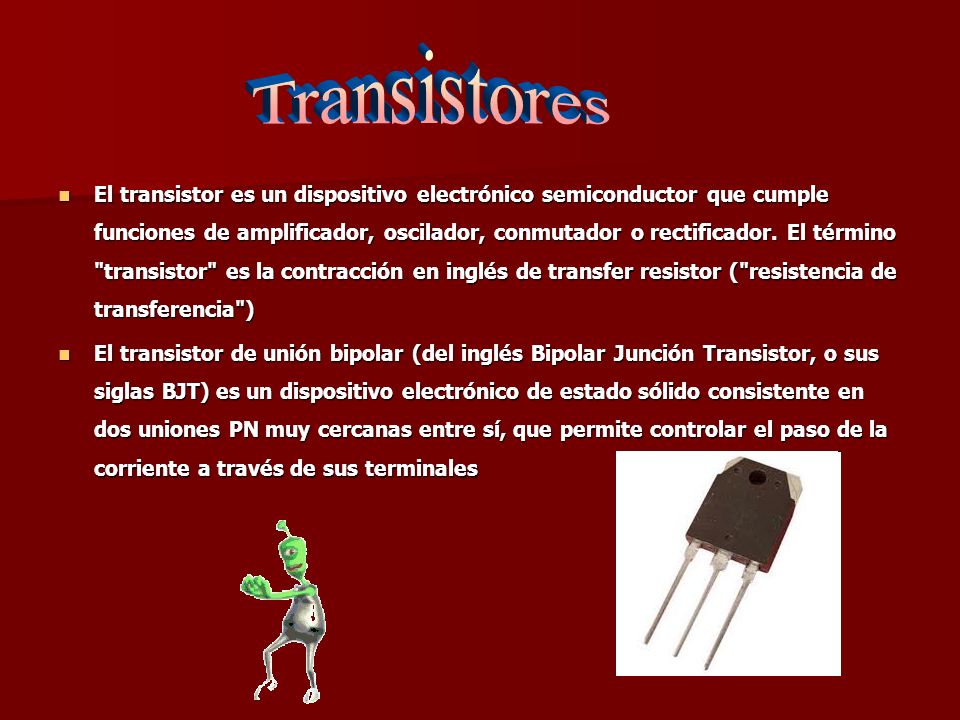

28 Transistores El transistor es un dispositivo electrónico semiconductor que cumple funciones de amplificador, oscilador, conmutador o rectificador. El término "transistor" es la contracción en inglés de transfer resistor ("resistencia de transferencia") El transistor de unión bipolar (del inglés Bipolar Junción Transistor, o sus siglas BJT) es un dispositivo electrónico de estado sólido consistente en dos uniones PN muy cercanas entre sí, que permite controlar el paso de la corriente a través de sus terminales
