FISICA GRADO ONCE Luz H. Lasso.

Presentación del tema: "FISICA GRADO ONCE Luz H. Lasso."— Transcripción de la presentación:

1 FISICA GRADO ONCE Luz H. Lasso

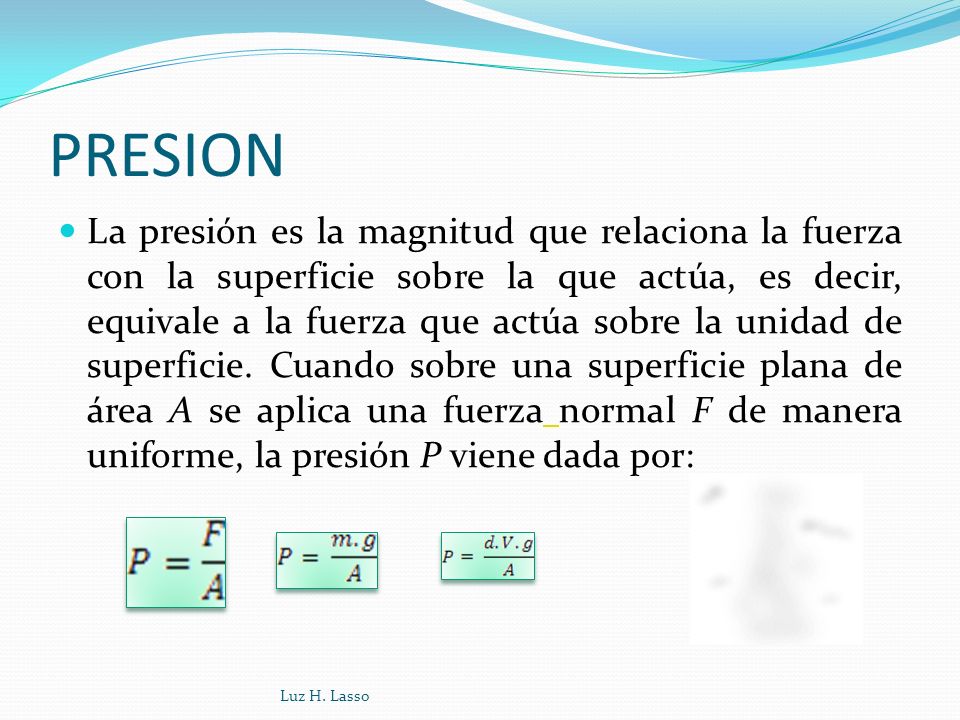

2 PRESION La presión es la magnitud que relaciona la fuerza con la superficie sobre la que actúa, es decir, equivale a la fuerza que actúa sobre la unidad de superficie. Cuando sobre una superficie plana de área A se aplica una fuerza normal F de manera uniforme, la presión P viene dada por: Luz H. Lasso

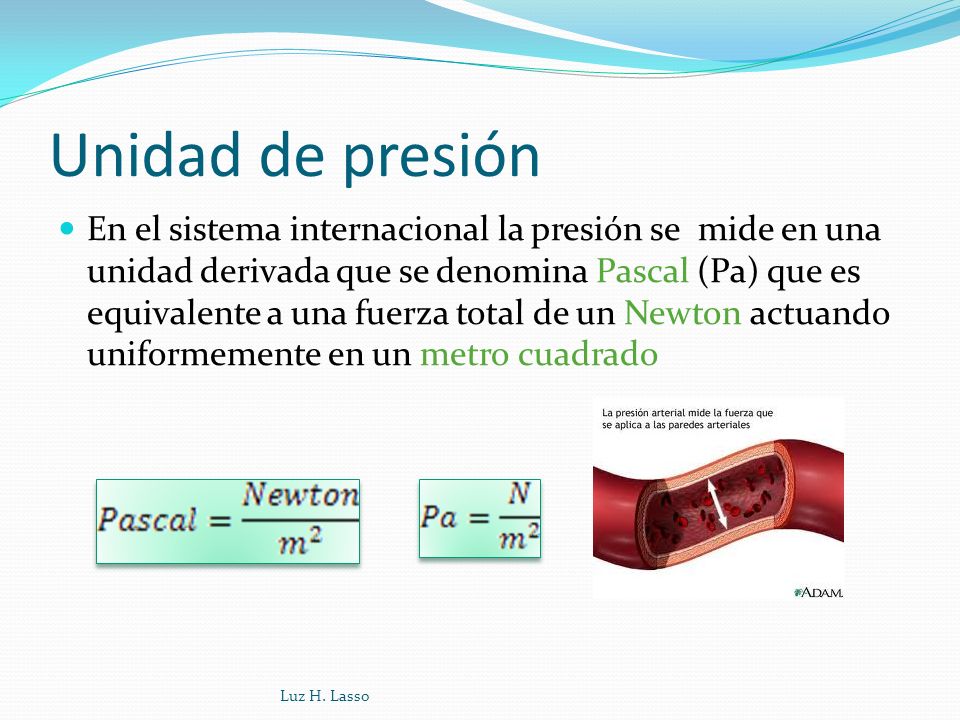

3 Unidad de presión En el sistema internacional la presión se mide en una unidad derivada que se denomina Pascal (Pa) que es equivalente a una fuerza total de un Newton actuando uniformemente en un metro cuadrado Luz H. Lasso

4 Equivalencias La presión atmosférica se mide en mmHg. 1 atm = 760mmHg
Equivalencias La presión atmosférica se mide en mmHg. 1 atm = 760mmHg. 1 atm= Pa Otras unidades son el bar(b) = Pa. 1 atm = 1013mb (milibar) Luz H. Lasso

5 Densidad la densidad de una sustancia es una magnitud escalar referida a la cantidad de masa contenida en un determinado volumen. Luz H. Lasso

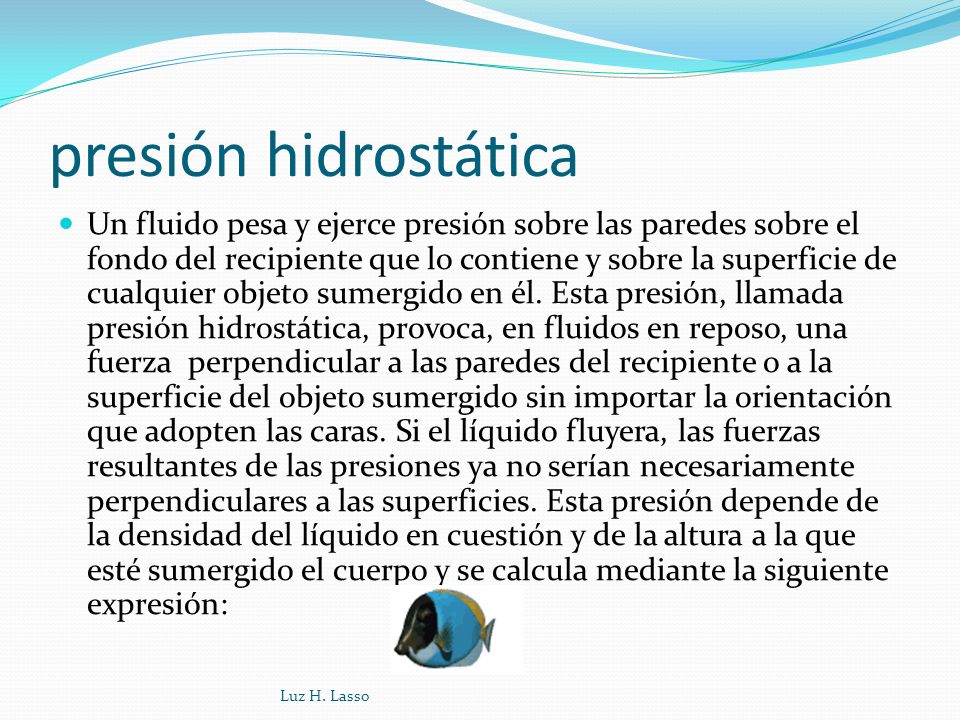

6 presión hidrostática Un fluido pesa y ejerce presión sobre las paredes sobre el fondo del recipiente que lo contiene y sobre la superficie de cualquier objeto sumergido en él. Esta presión, llamada presión hidrostática, provoca, en fluidos en reposo, una fuerza perpendicular a las paredes del recipiente o a la superficie del objeto sumergido sin importar la orientación que adopten las caras. Si el líquido fluyera, las fuerzas resultantes de las presiones ya no serían necesariamente perpendiculares a las superficies. Esta presión depende de la densidad del líquido en cuestión y de la altura a la que esté sumergido el cuerpo y se calcula mediante la siguiente expresión: Luz H. Lasso

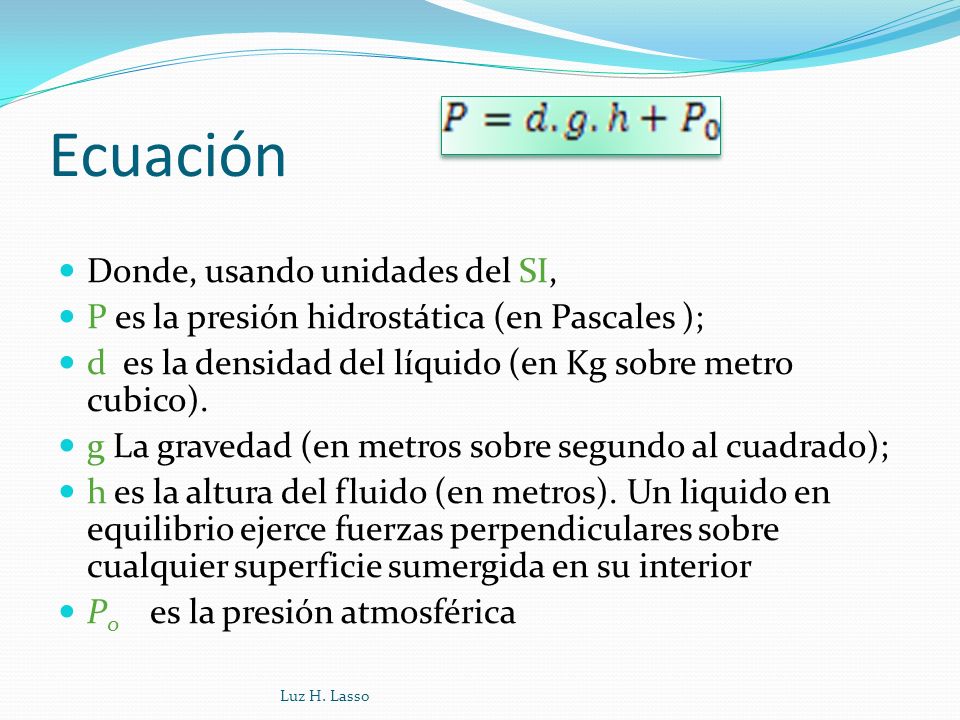

7 Ecuación Donde, usando unidades del SI,
P es la presión hidrostática (en Pascales ); d es la densidad del líquido (en Kg sobre metro cubico). g La gravedad (en metros sobre segundo al cuadrado); h es la altura del fluido (en metros). Un liquido en equilibrio ejerce fuerzas perpendiculares sobre cualquier superficie sumergida en su interior P0 es la presión atmosférica Luz H. Lasso

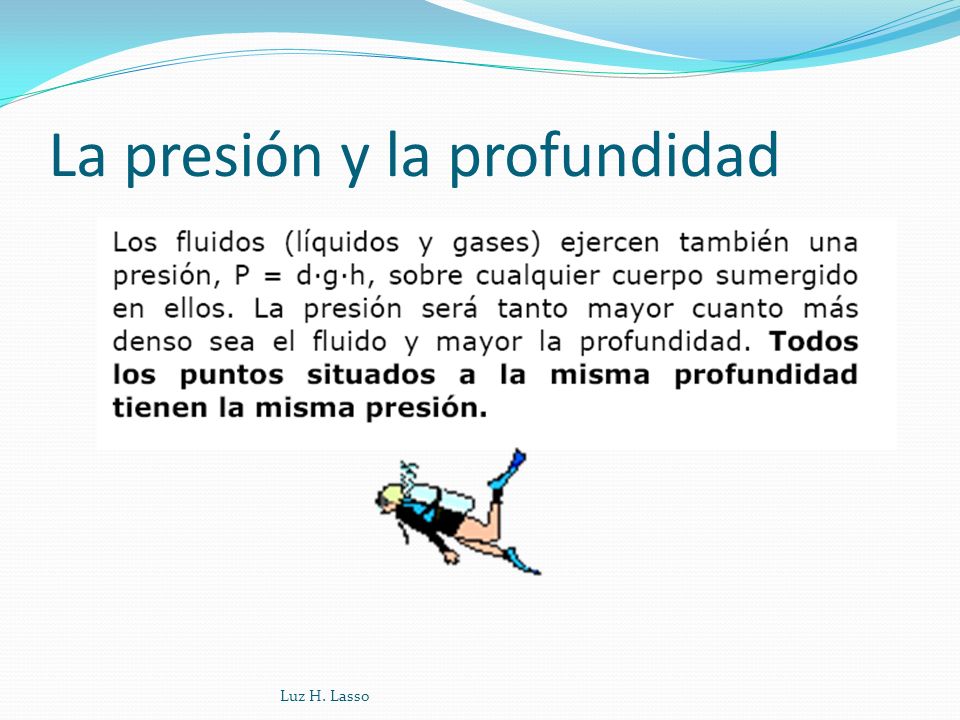

8 La presión y la profundidad
Luz H. Lasso

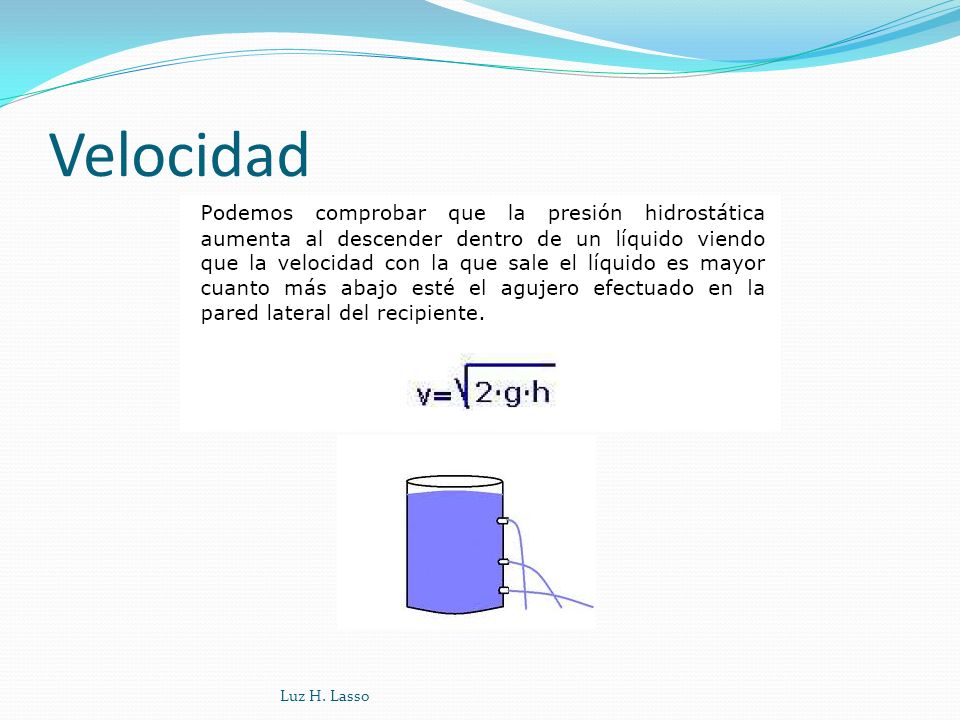

9 Velocidad Luz H. Lasso

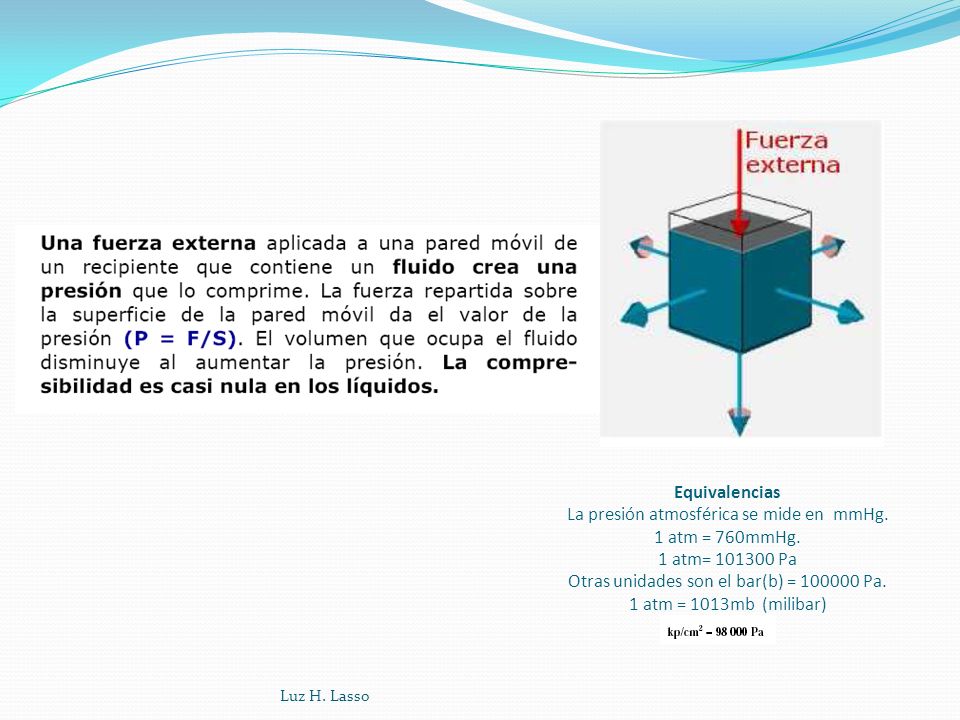

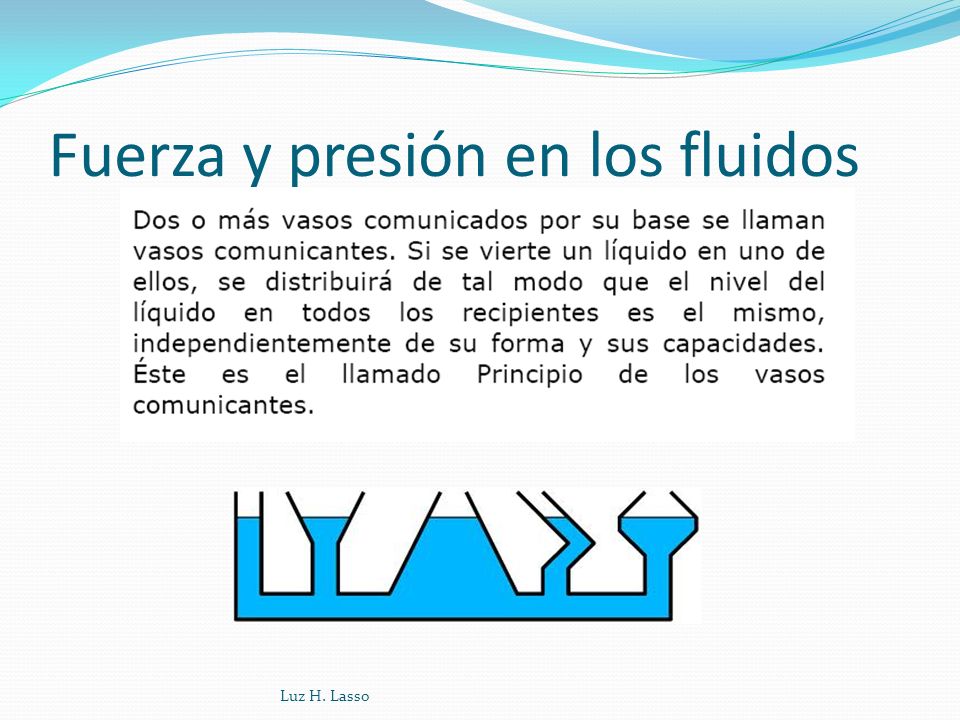

10 Fuerza y presión en los fluidos
Luz H. Lasso

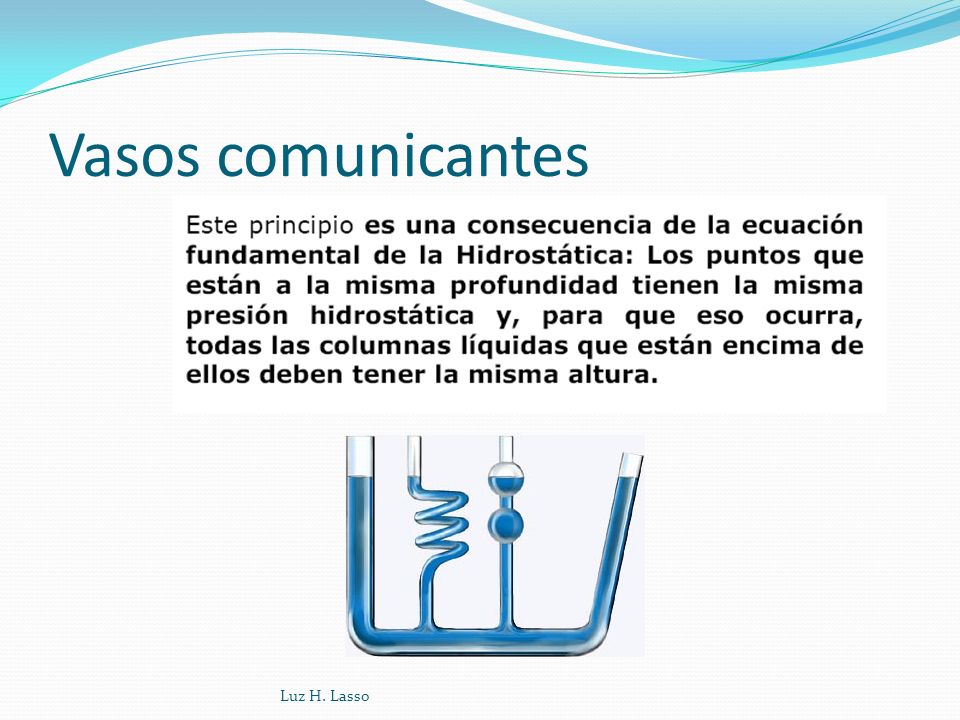

11 Vasos comunicantes Luz H. Lasso

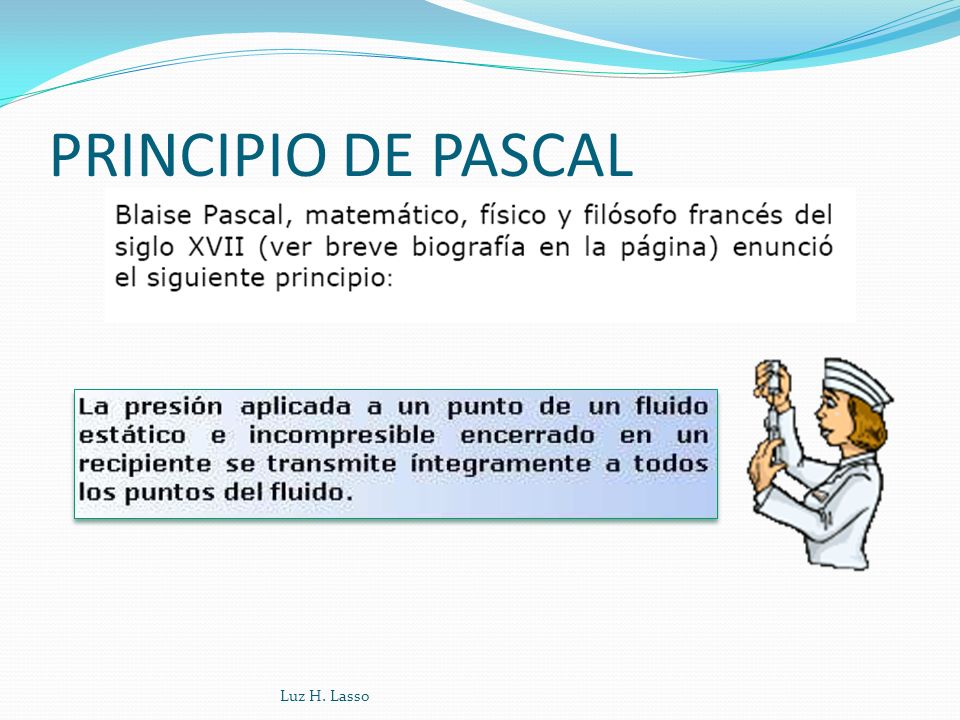

12 PRINCIPIO DE PASCAL Luz H. Lasso

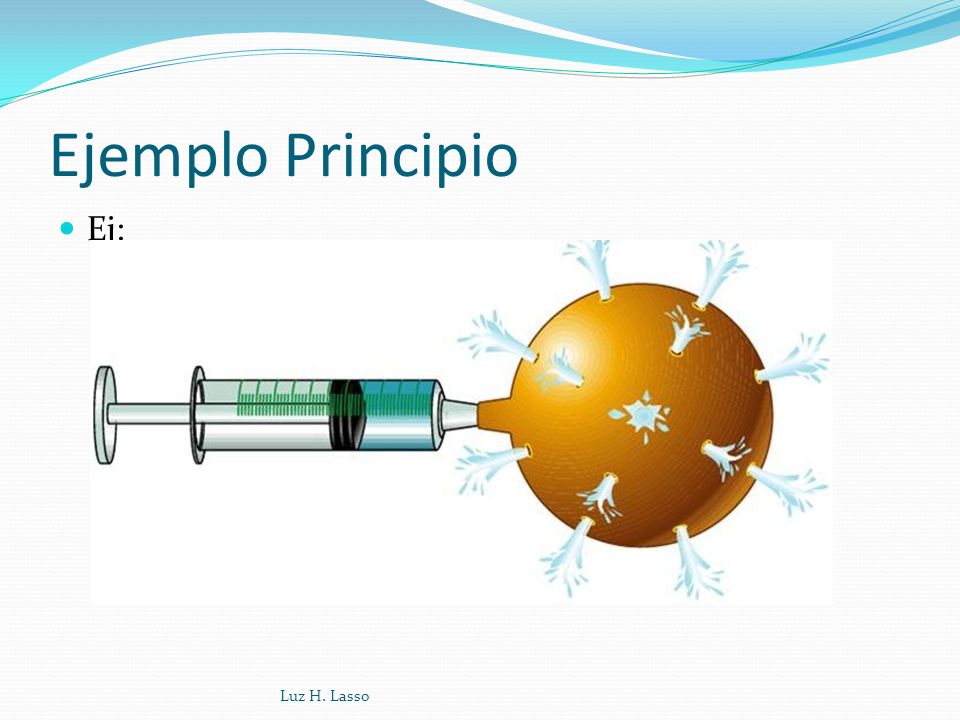

13 Ejemplo Principio Ej: Luz H. Lasso

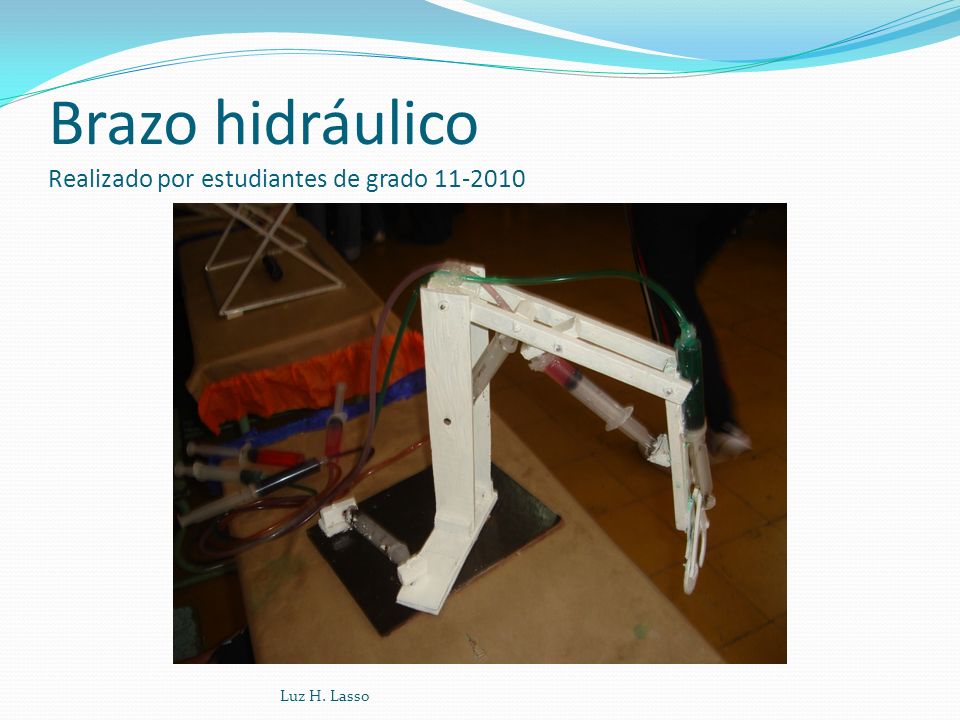

14 Brazo hidráulico Realizado por estudiantes de grado 11-2010
Luz H. Lasso

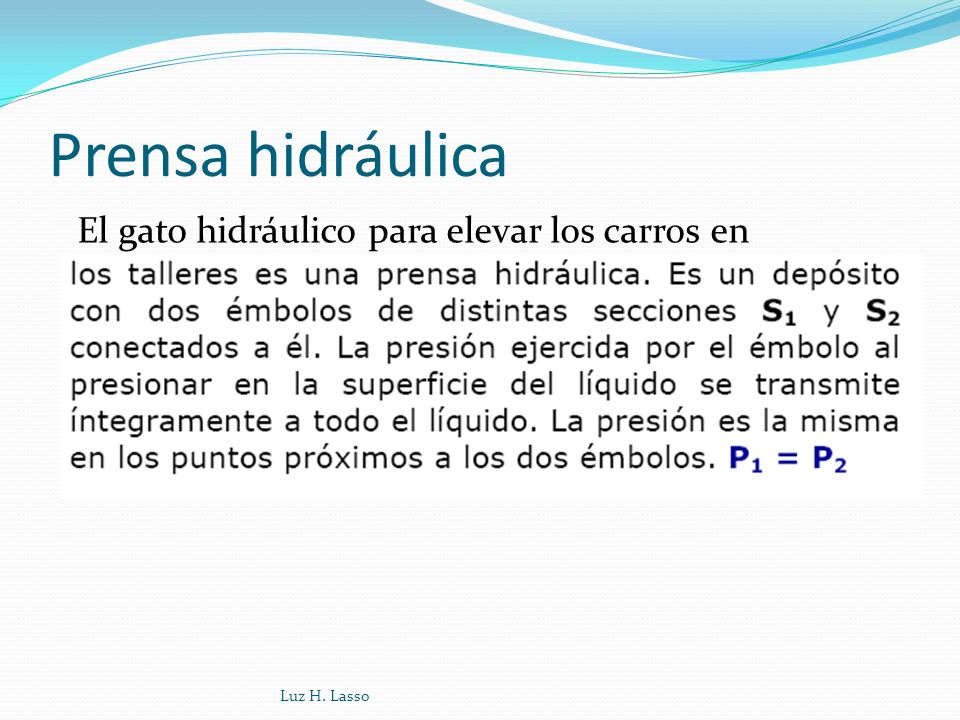

15 Prensa hidráulica El gato hidráulico para elevar los carros en
Luz H. Lasso

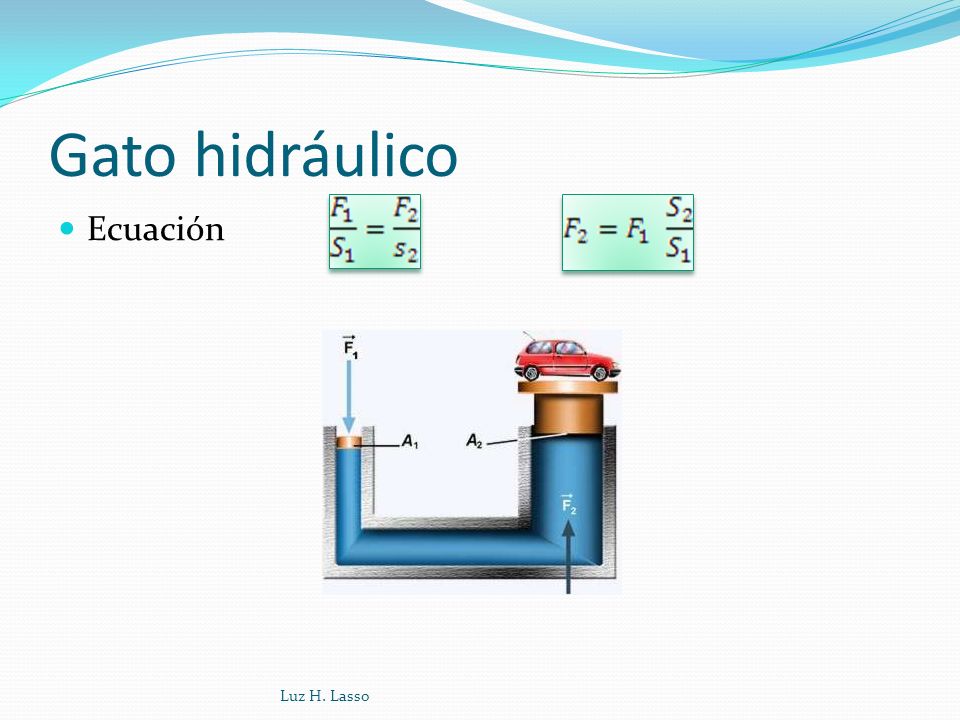

16 Gato hidráulico Ecuación Luz H. Lasso

17 Presión atmosférica La atmósfera (capa de aire que rodea a la Tierra) ejerce, como cualquier otro fluido, una presión sobre los cuerpos que están en su interior Esta presión es debida a las fuerzas de atracción entre las masa de la Tierra y la masa de aire y  se denomina Presión Atmosférica. Luz H. Lasso

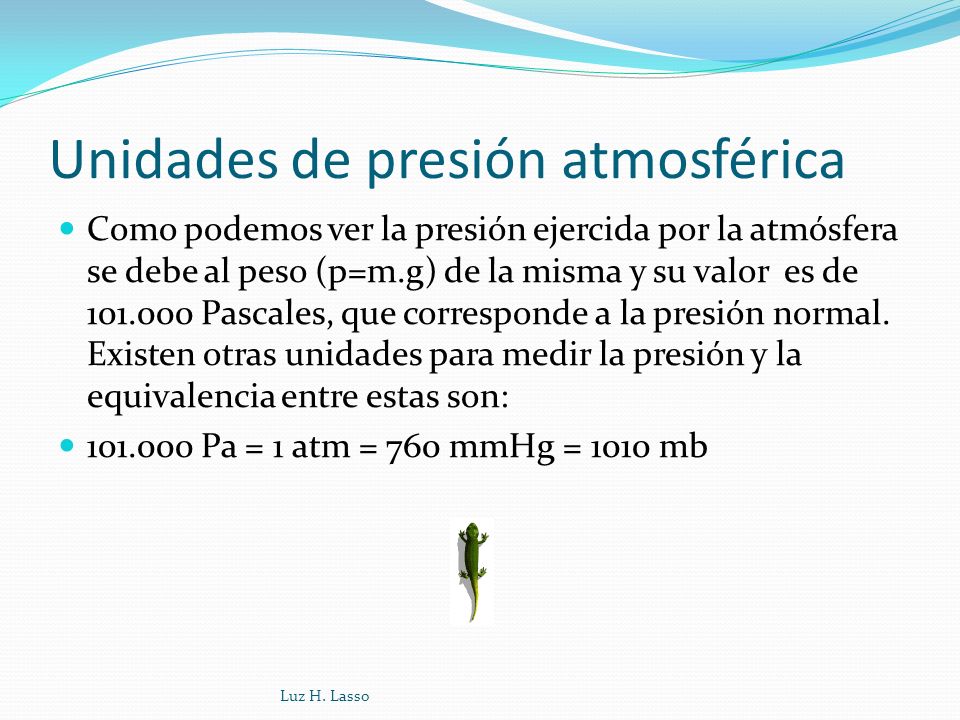

18 Unidades de presión atmosférica
Como podemos ver la presión ejercida por la atmósfera se debe al peso (p=m.g) de la misma y su valor  es de Pascales, que corresponde a la presión normal. Existen otras unidades para medir la presión y la equivalencia entre estas son: Pa = 1 atm = 760 mmHg = 1010 mb Luz H. Lasso

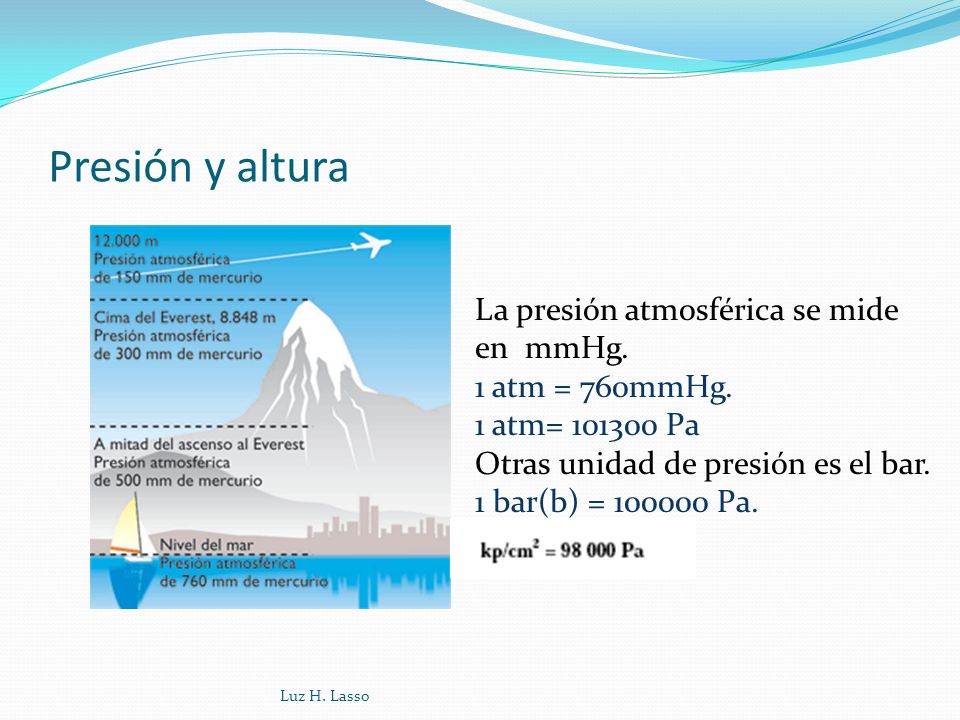

19 Presión y altura La presión atmosférica se mide en mmHg. 1 atm = 760mmHg. 1 atm= Pa Otras unidad de presión es el bar. 1 bar(b) = Pa. Luz H. Lasso

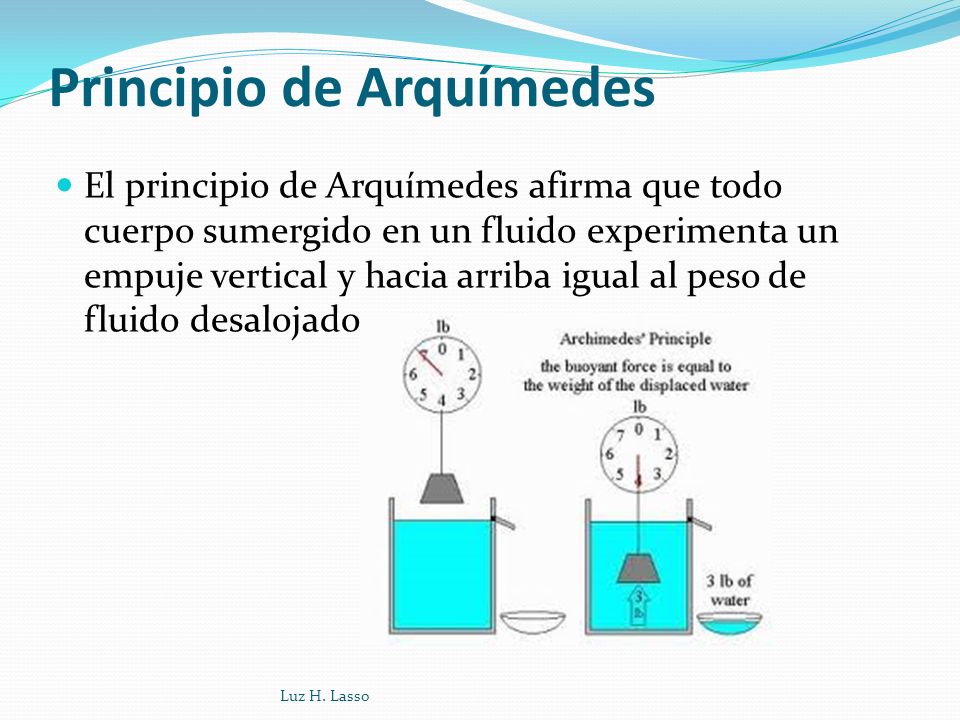

20 Principio de Arquímedes

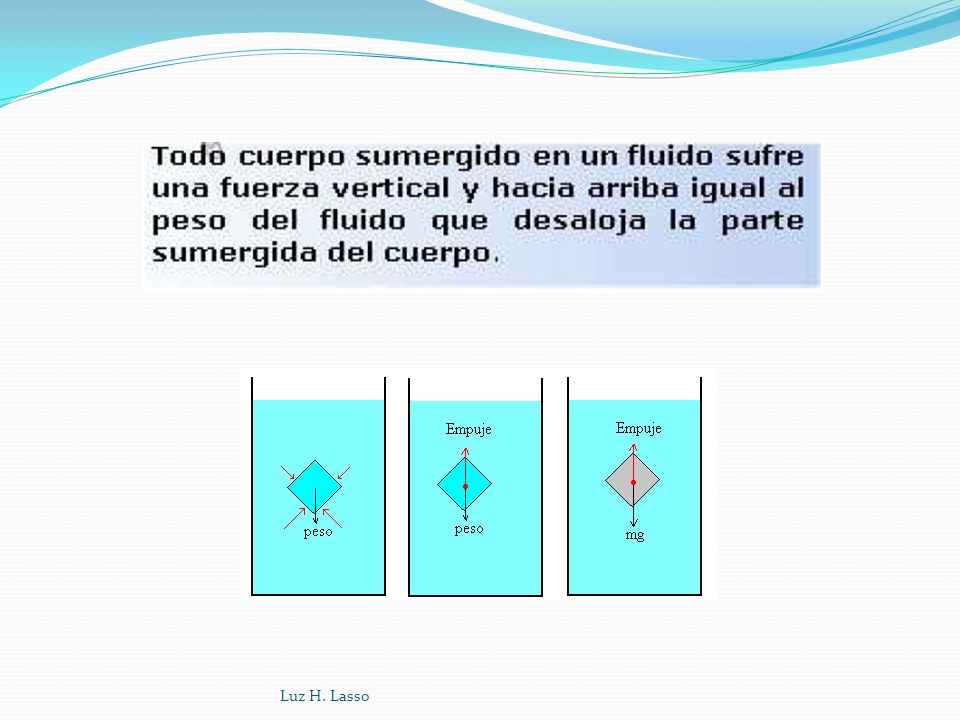

El principio de Arquímedes afirma que todo cuerpo sumergido en un fluido experimenta un empuje vertical y hacia arriba igual al peso de fluido desalojado. Luz H. Lasso

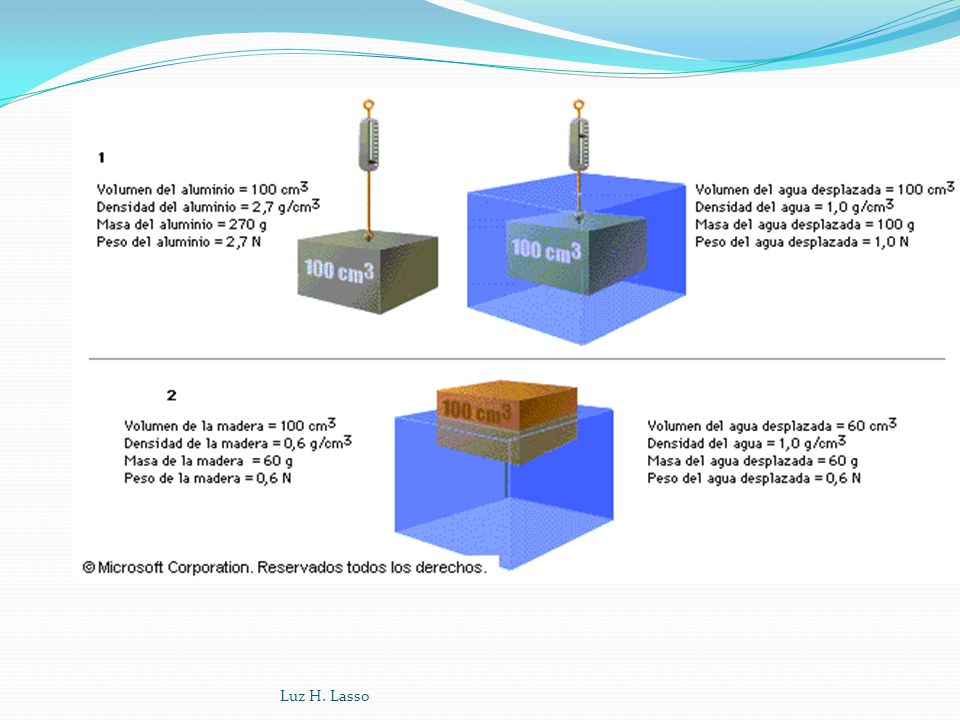

21 Luz H. Lasso

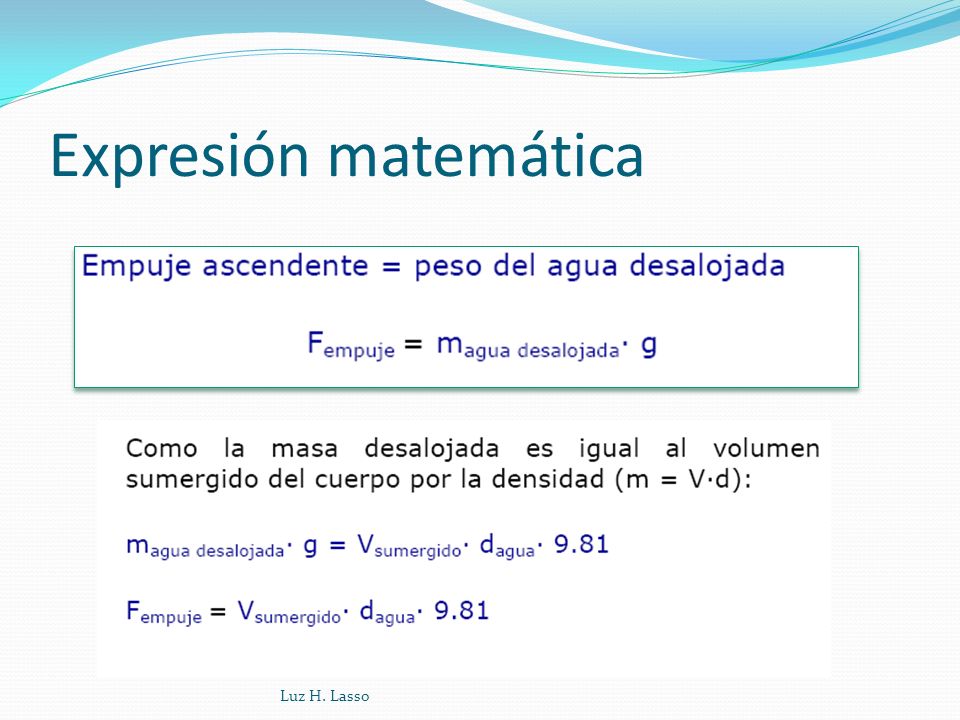

22 Expresión matemática Luz H. Lasso

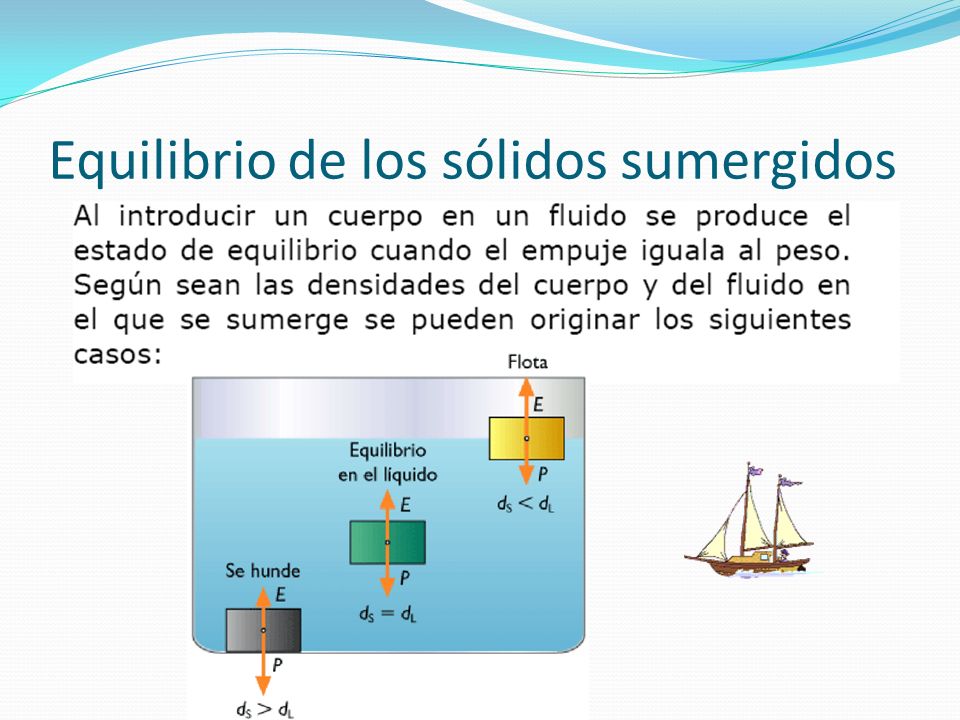

23 Equilibrio de los sólidos sumergidos
Luz H. Lasso

24 Luz H. Lasso

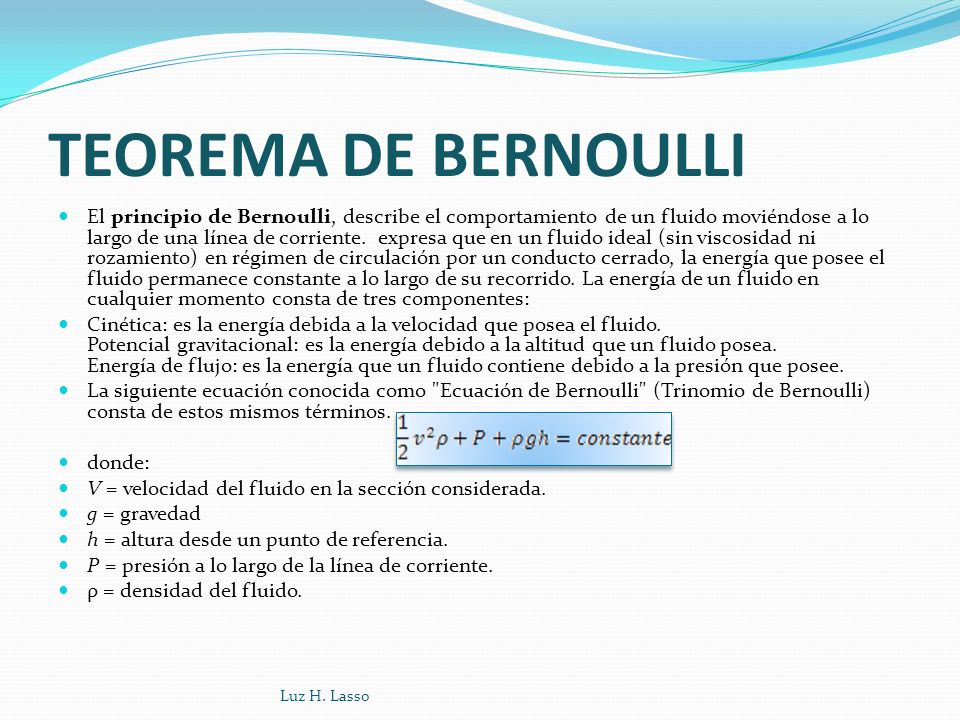

25 TEOREMA DE BERNOULLI El principio de Bernoulli, describe el comportamiento de un fluido moviéndose a lo largo de una línea de corriente. expresa que en un fluido ideal (sin viscosidad ni rozamiento) en régimen de circulación por un conducto cerrado, la energía que posee el fluido permanece constante a lo largo de su recorrido. La energía de un fluido en cualquier momento consta de tres componentes: Cinética: es la energía debida a la velocidad que posea el fluido. Potencial gravitacional: es la energía debido a la altitud que un fluido posea. Energía de flujo: es la energía que un fluido contiene debido a la presión que posee. La siguiente ecuación conocida como "Ecuación de Bernoulli" (Trinomio de Bernoulli) consta de estos mismos términos. donde: V = velocidad del fluido en la sección considerada. g = gravedad h = altura desde un punto de referencia. P = presión a lo largo de la línea de corriente. ρ = densidad del fluido. Luz H. Lasso

26 Luz H. Lasso

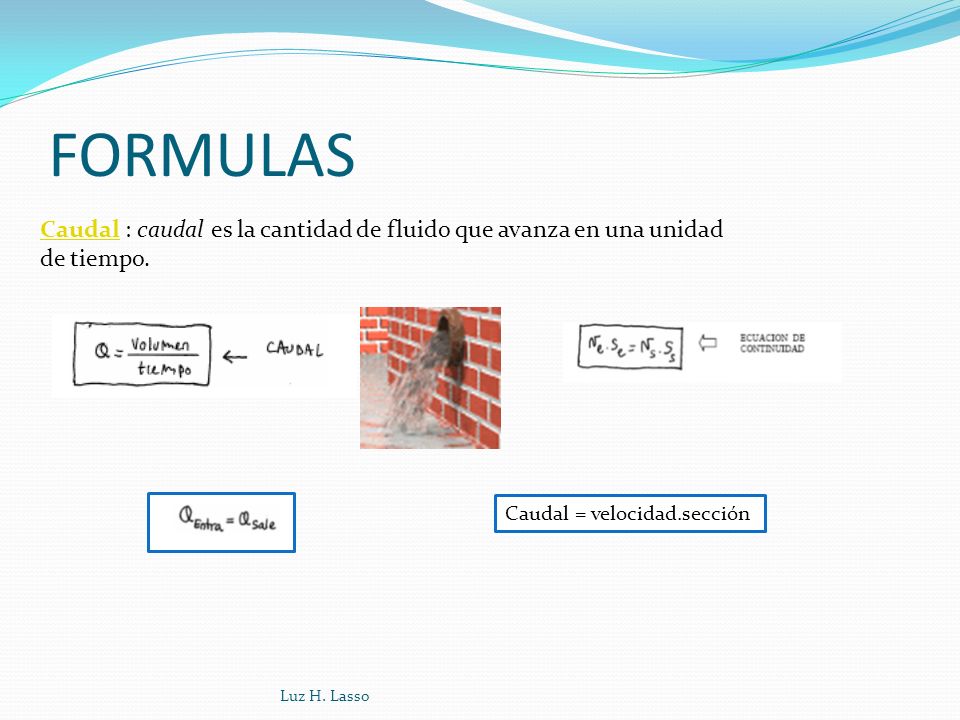

27 FORMULAS Caudal : caudal es la cantidad de fluido que avanza en una unidad de tiempo. Caudal = velocidad.sección Luz H. Lasso

28 Luz H. Lasso
