Instalación de Llaves Temporizadas y Fluxómetros

Presentación del tema: "Instalación de Llaves Temporizadas y Fluxómetros"— Transcripción de la presentación:

1 Instalación de Llaves Temporizadas y Fluxómetros
Letra Calibri tamaño máximo 40 En el recuadro superior con borde punteado se debe incluir el nombre de la capacitación El nombre de la capacitación debe ser breve, atractivo y representativo de su contenido y objetivo En el recuadro inferior con borde punteado se debe incluir logo o nombre comercial del proveedor No se debe superar los recuadros punteados, los cuales deben ser eliminados una vez incluidos los textos correspondientes

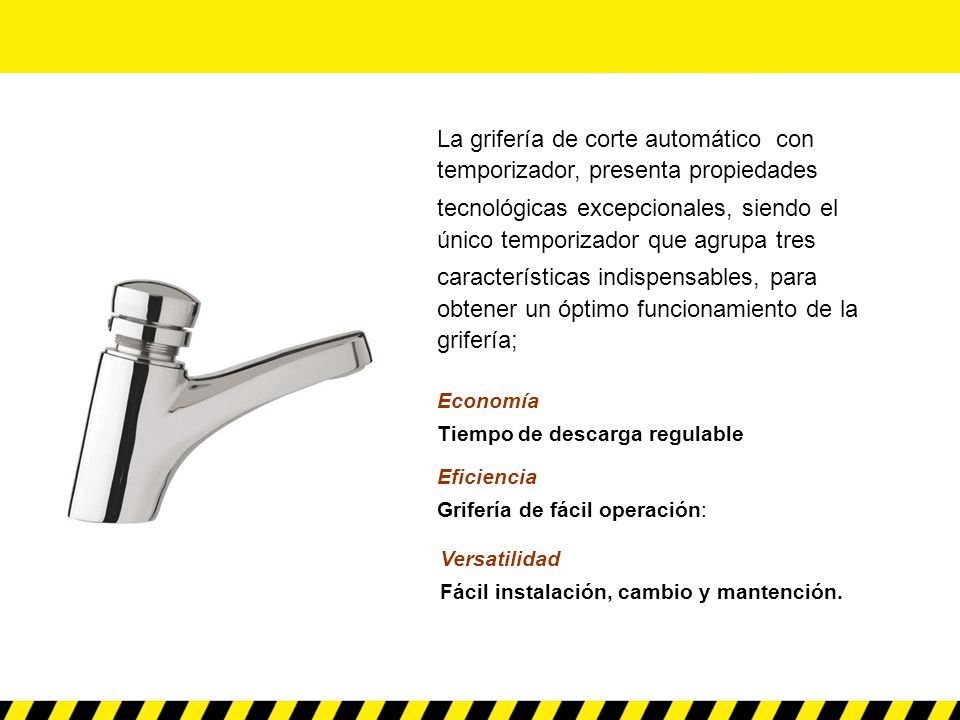

2 La grifería de corte automático con temporizador, presenta propiedades
tecnológicas excepcionales, siendo el único temporizador que agrupa tres características indispensables, para obtener un óptimo funcionamiento de la grifería; Economía Tiempo de descarga regulable Eficiencia Grifería de fácil operación: Versatilidad Fácil instalación, cambio y mantención.

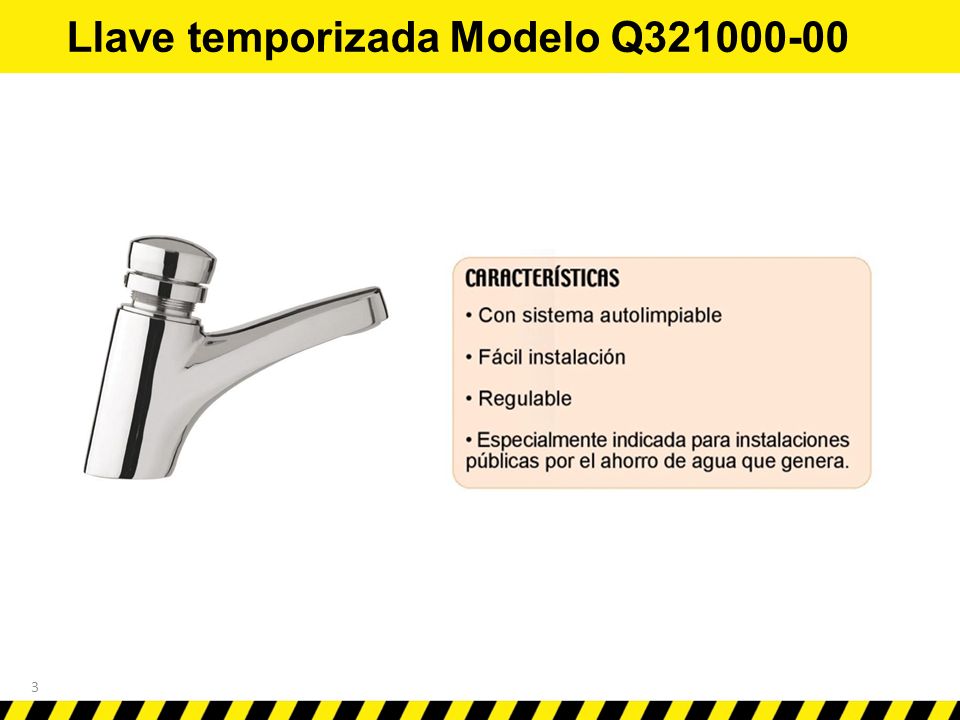

3 Llave temporizada Modelo Q321000-00
En la franja amarilla superior va el nombre del capítulo. Tamaño máximo 40. Esto debe aplicarlos en todas las láminas a continuación. En esta lámina se debe comunicar el objetivo de la capacitación. Textos general usar letra Calibri tamaño máximo 32, mínimo 24 El objetivo se debe formular desde el participante. No se debe utilizar verbos como “presentar”, “entregar”, “mostrar” (desde lo que el relator hará); se deben utilizar verbos como “conocer”, “comprender”, “aplicar”, “identificar” (desde lo que el participante logrará en la capacitación). Se puede incluir una imagen representativa del objetivo En la esquina inferior derecha se puede incluir el logo del proveedor. No debe superar un área similar a la del recuadro de bordes punteados, el cual debe ser eliminado una vez incluido el logo. Esto lo puede aplicar en todas las láminas a continuación.

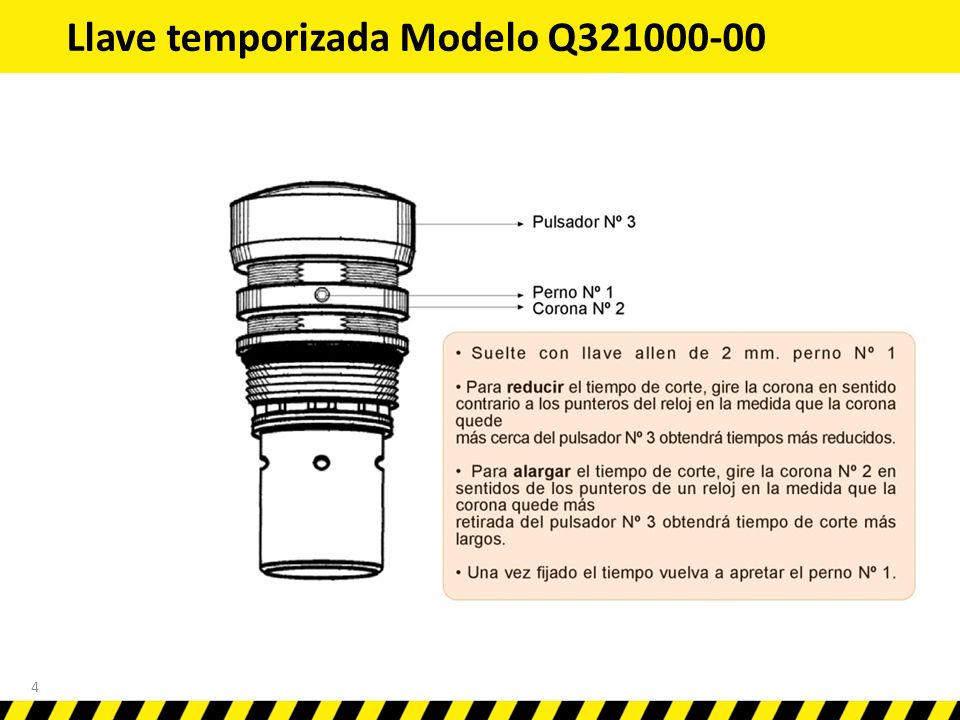

4 Llave temporizada Modelo Q321000-00
En la franja amarilla superior va el nombre del capítulo. Tamaño máximo 40. Esto debe aplicarlos en todas las láminas a continuación. En esta lámina se debe comunicar el objetivo de la capacitación. Textos general usar letra Calibri tamaño máximo 32, mínimo 24 El objetivo se debe formular desde el participante. No se debe utilizar verbos como “presentar”, “entregar”, “mostrar” (desde lo que el relator hará); se deben utilizar verbos como “conocer”, “comprender”, “aplicar”, “identificar” (desde lo que el participante logrará en la capacitación). Se puede incluir una imagen representativa del objetivo En la esquina inferior derecha se puede incluir el logo del proveedor. No debe superar un área similar a la del recuadro de bordes punteados, el cual debe ser eliminado una vez incluido el logo. Esto lo puede aplicar en todas las láminas a continuación.

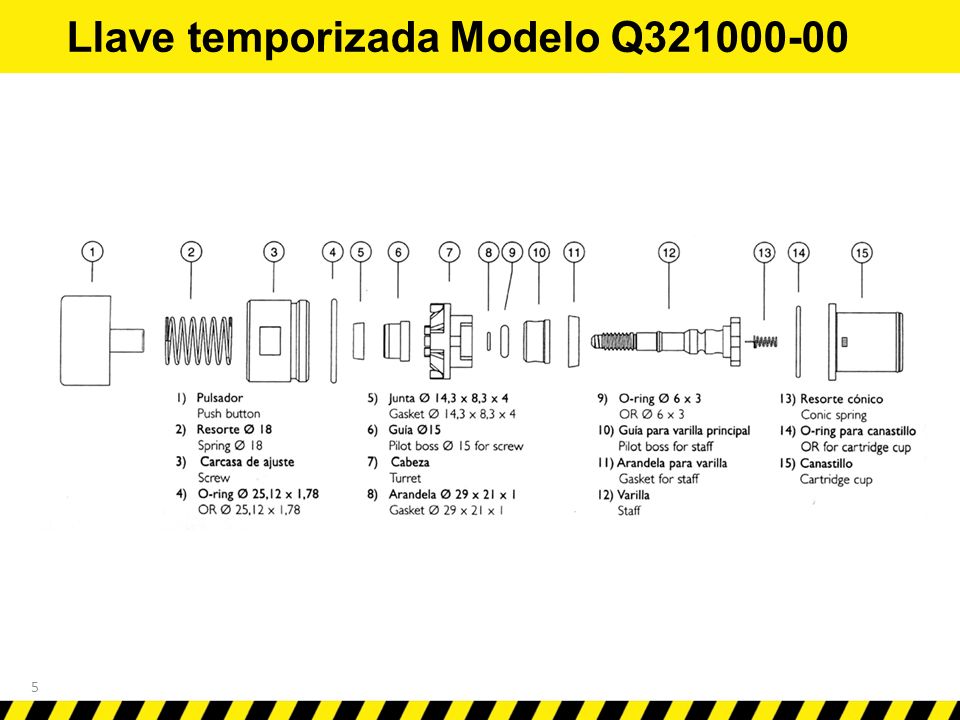

5 Llave temporizada Modelo Q321000-00
En la franja amarilla superior va el nombre del capítulo. Tamaño máximo 40. Esto debe aplicarlos en todas las láminas a continuación. En esta lámina se debe comunicar el objetivo de la capacitación. Textos general usar letra Calibri tamaño máximo 32, mínimo 24 El objetivo se debe formular desde el participante. No se debe utilizar verbos como “presentar”, “entregar”, “mostrar” (desde lo que el relator hará); se deben utilizar verbos como “conocer”, “comprender”, “aplicar”, “identificar” (desde lo que el participante logrará en la capacitación). Se puede incluir una imagen representativa del objetivo En la esquina inferior derecha se puede incluir el logo del proveedor. No debe superar un área similar a la del recuadro de bordes punteados, el cual debe ser eliminado una vez incluido el logo. Esto lo puede aplicar en todas las láminas a continuación.

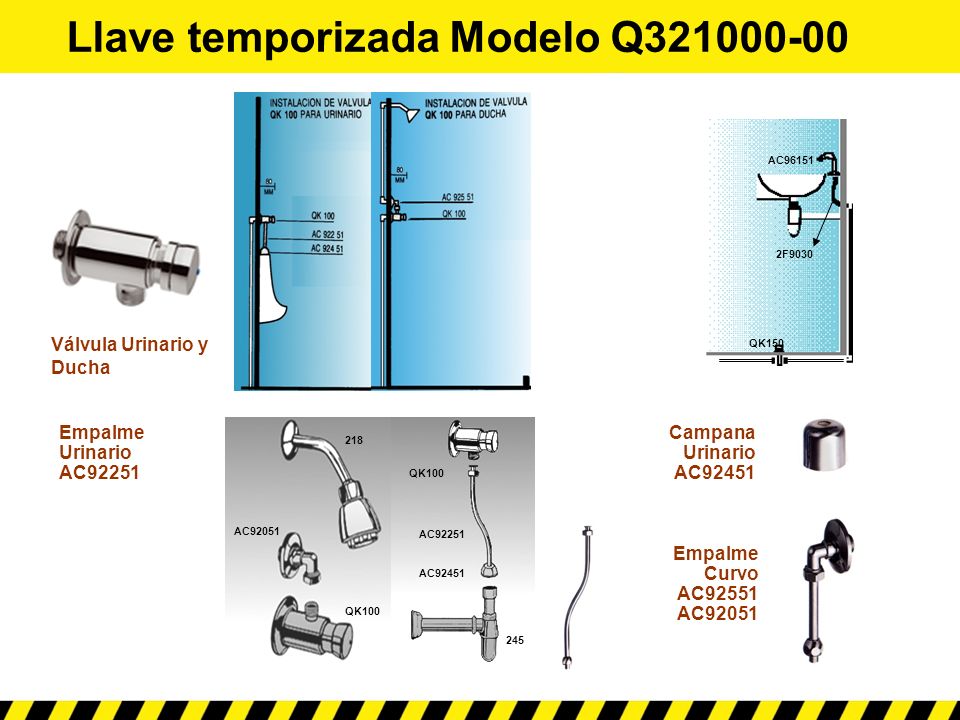

6 Llave temporizada Modelo Q321000-00
QK150 AC96151 2F9030 Válvula Urinario y Ducha Empalme Urinario AC92251 218 AC92051 QK100 AC92251 245 AC92451 Campana Urinario AC92451 Empalme Curvo AC92551 AC92051

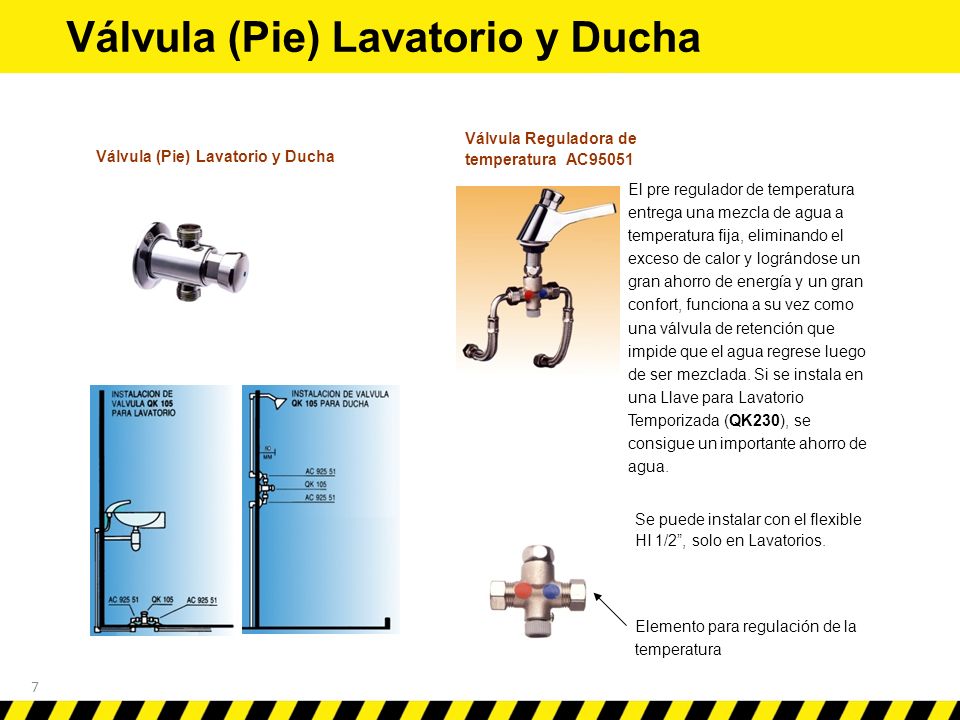

7 Válvula (Pie) Lavatorio y Ducha
Válvula Reguladora de temperatura AC95051 Válvula (Pie) Lavatorio y Ducha El pre regulador de temperatura entrega una mezcla de agua a temperatura fija, eliminando el exceso de calor y lográndose un gran ahorro de energía y un gran confort, funciona a su vez como una válvula de retención que impide que el agua regrese luego de ser mezclada. Si se instala en una Llave para Lavatorio Temporizada (QK230), se consigue un importante ahorro de agua. Se puede instalar con el flexible HI 1/2”, solo en Lavatorios. Elemento para regulación de la temperatura

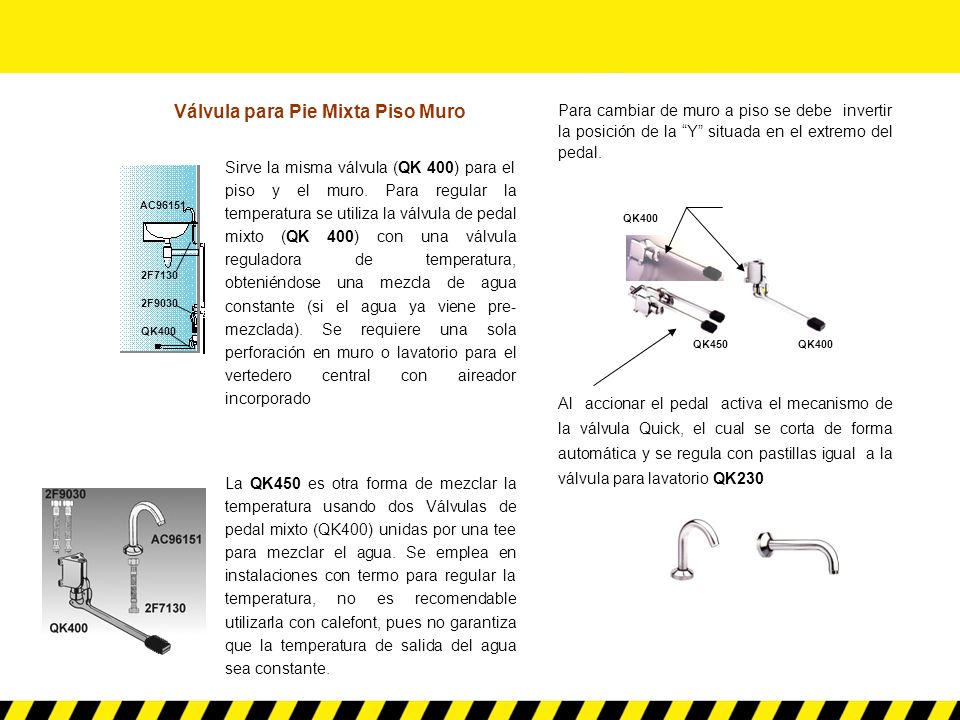

8 Válvula para Pie Mixta Piso Muro
Para cambiar de muro a piso se debe invertir la posición de la “Y” situada en el extremo del pedal. Sirve la misma válvula (QK 400) para el piso y el muro. Para regular la temperatura se utiliza la válvula de pedal mixto (QK 400) con una válvula reguladora de temperatura, obteniéndose una mezcla de agua constante (si el agua ya viene pre-mezclada). Se requiere una sola perforación en muro o lavatorio para el vertedero central con aireador incorporado AC96151 2F7130 2F9030 QK400 QK400 QK450 QK400 Al accionar el pedal activa el mecanismo de la válvula Quick, el cual se corta de forma automática y se regula con pastillas igual a la válvula para lavatorio QK230 La QK450 es otra forma de mezclar la temperatura usando dos Válvulas de pedal mixto (QK400) unidas por una tee para mezclar el agua. Se emplea en instalaciones con termo para regular la temperatura, no es recomendable utilizarla con calefont, pues no garantiza que la temperatura de salida del agua sea constante.

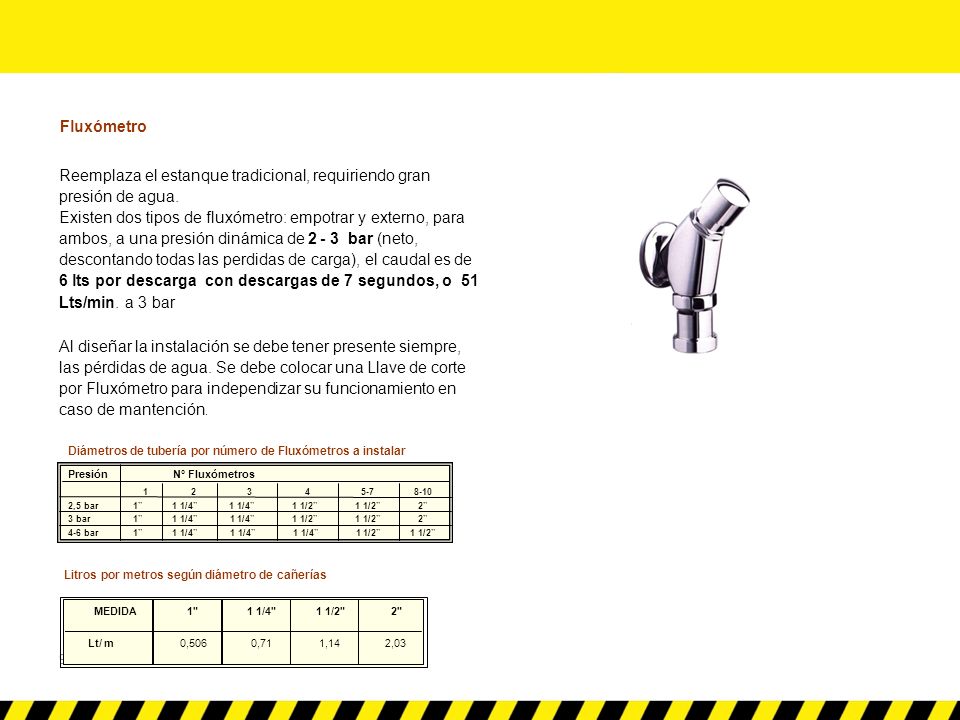

9 Litros por metros según diámetro de cañerías
Fluxómetro Reemplaza el estanque tradicional, requiriendo gran presión de agua. Existen dos tipos de fluxómetro: empotrar y externo, para ambos, a una presión dinámica de bar (neto, descontando todas las perdidas de carga), el caudal es de 6 lts por descarga con descargas de 7 segundos, o 51 Lts/min. a 3 bar Al diseñar la instalación se debe tener presente siempre, las pérdidas de agua. Se debe colocar una Llave de corte por Fluxómetro para independizar su funcionamiento en caso de mantención. Diámetros de tubería por número de Fluxómetros a instalar Presión N° Fluxómetros 2,5 bar ” /4” /4” /2” /2” ” 3 bar ” /4” /4” /2” /2” ” 4-6 bar ” /4” /4” /4” /2” /2” Litros por metros según diámetro de cañerías MEDIDA 1" 1 1/4" 1 1/2" 2" Lt/ m 0,506 0,71 1,14 2,03

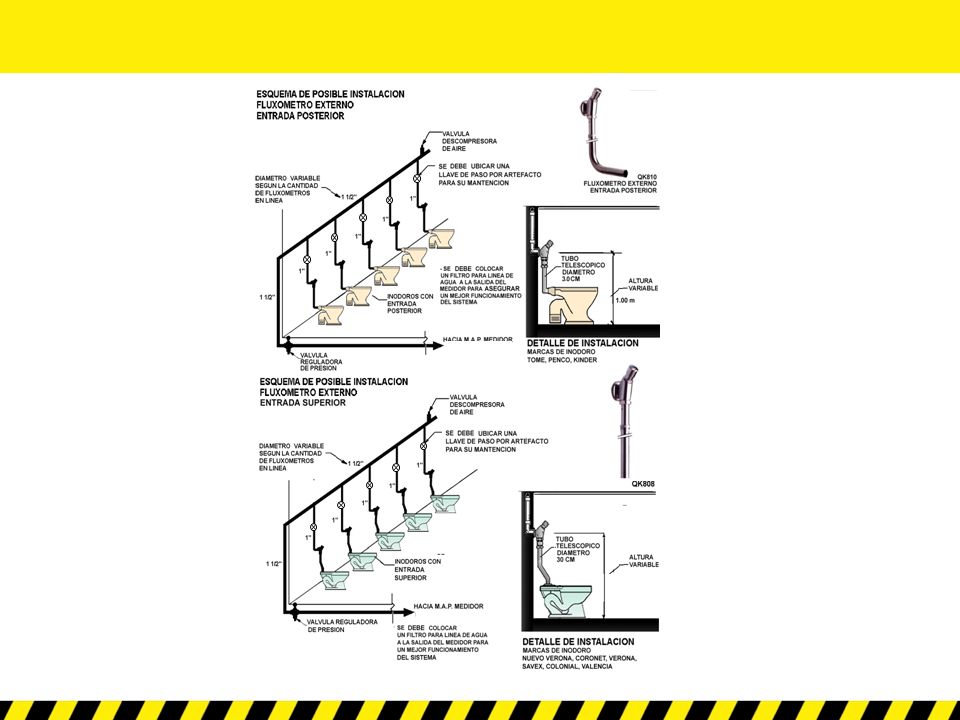

10

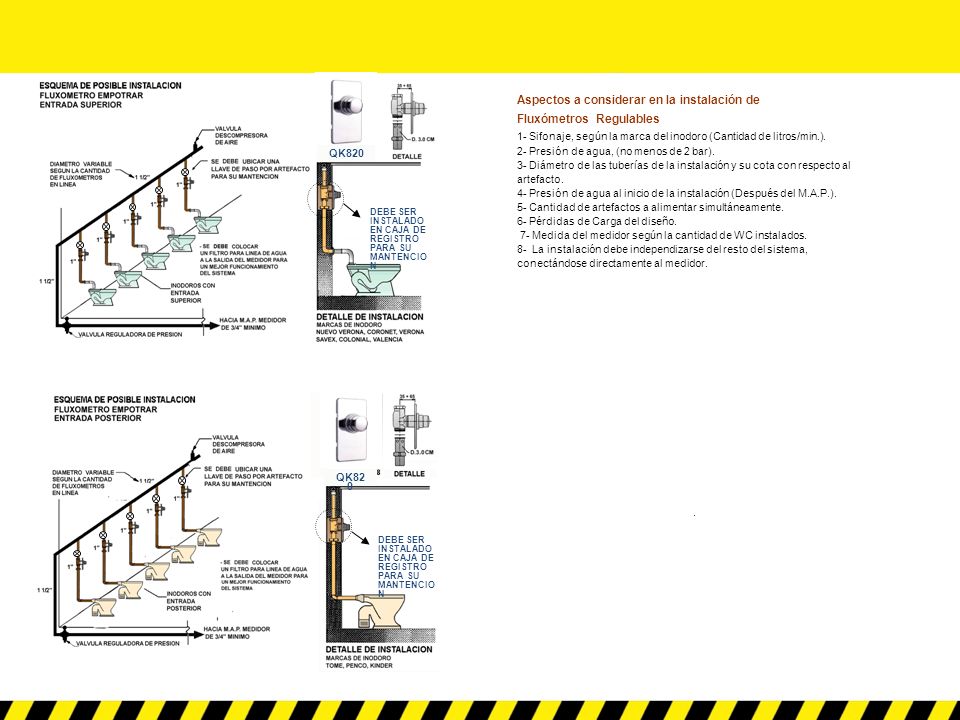

11 Aspectos a considerar en la instalación de Fluxómetros Regulables
DEBE SER INSTALADO EN CAJA DE REGISTRO PARA SU MANTENCION QK820 Aspectos a considerar en la instalación de Fluxómetros Regulables 1- Sifonaje, según la marca del inodoro (Cantidad de litros/min.). 2- Presión de agua, (no menos de 2 bar). 3- Diámetro de las tuberías de la instalación y su cota con respecto al artefacto. 4- Presión de agua al inicio de la instalación (Después del M.A.P.). 5- Cantidad de artefactos a alimentar simultáneamente. 6- Pérdidas de Carga del diseño. 7- Medida del medidor según la cantidad de WC instalados. 8- La instalación debe independizarse del resto del sistema, conectándose directamente al medidor. QK820 DEBE SER INSTALADO EN CAJA DE REGISTRO PARA SU MANTENCION .
