CARDIOHELP/HLS: SISTEMA DE ASISTENCIA CARDIOPULMONAR
2
SOPORTE CARDIO-RESPIRATORIO

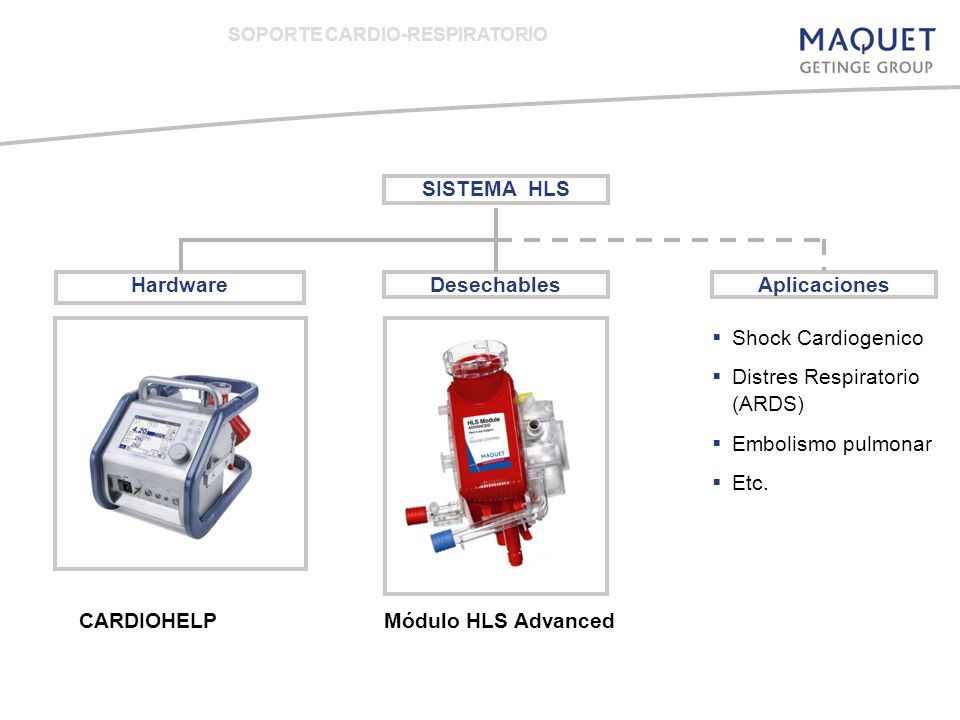

SISTEMA HLS Hardware Desechables Aplicaciones Shock Cardiogenico Distres Respiratorio (ARDS) Embolismo pulmonar Etc. CARDIOHELP Módulo HLS Advanced
3
SOPORTE CARDIO-RESPIRATORIO

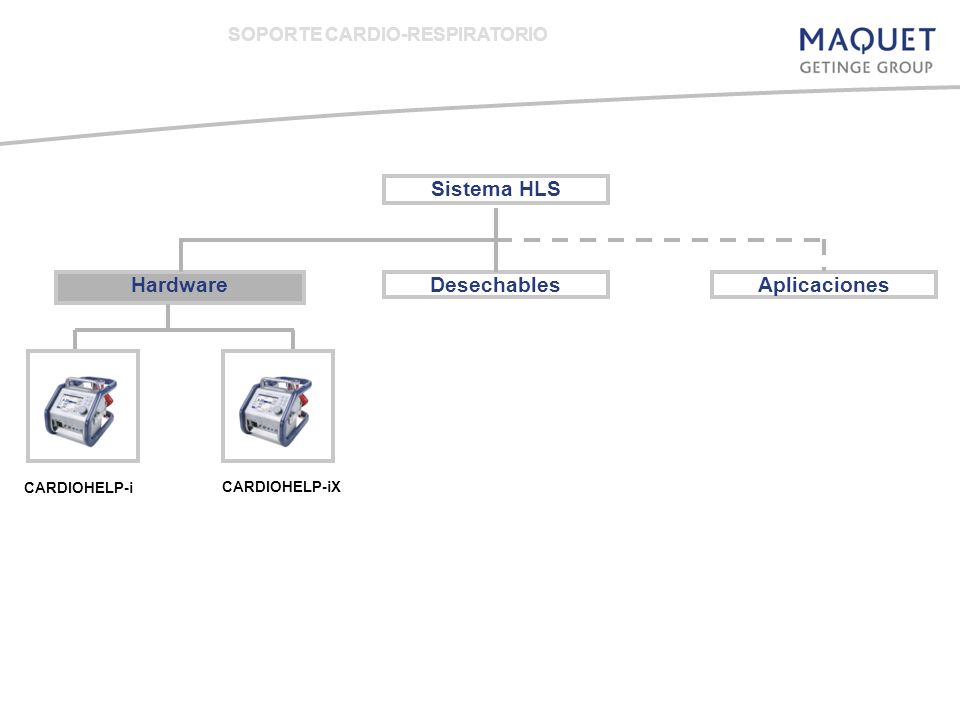

Sistema HLS Hardware Desechables Aplicaciones CARDIOHELP-i CARDIOHELP-iX
4

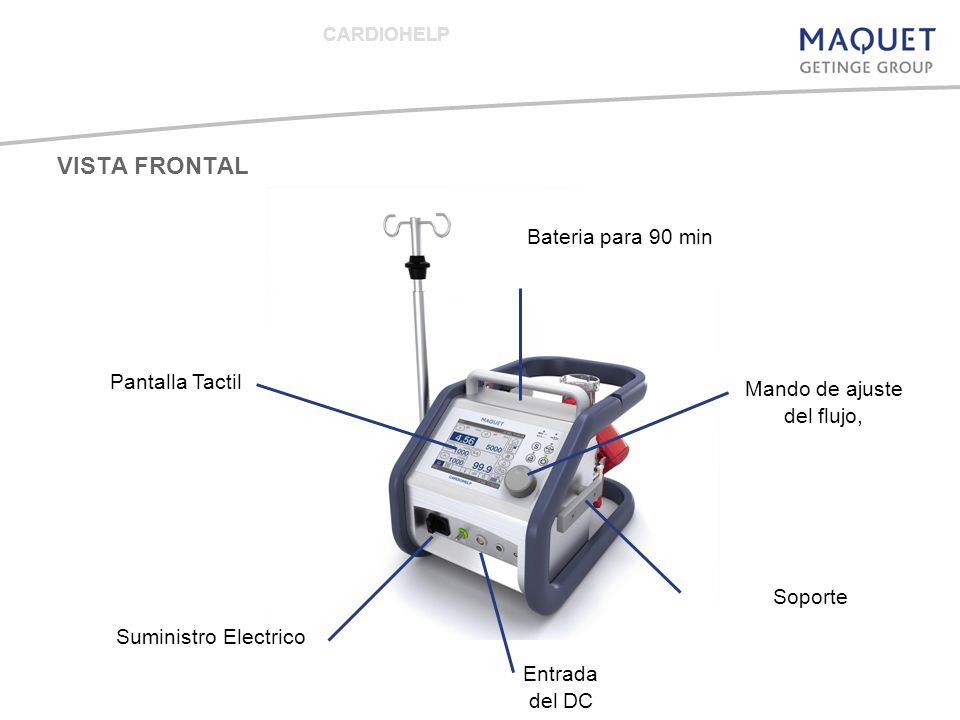

Mando de ajuste del flujo,
CARDIOHELP VISTA FRONTAL Bateria para 90 min Pantalla Tactil Mando de ajuste del flujo, Soporte Suministro Electrico Entrada del DC
5

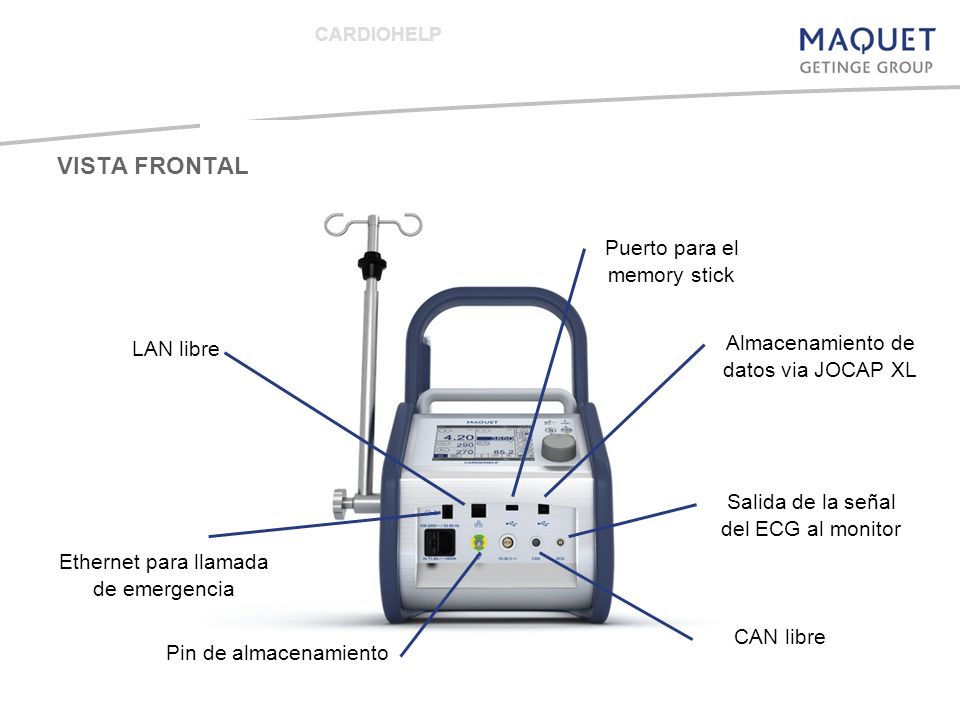

VISTA FRONTAL Puerto para el memory stick
CARDIOHELP VISTA FRONTAL Puerto para el memory stick Almacenamiento de datos via JOCAP XL LAN libre Salida de la señal del ECG al monitor Ethernet para llamada de emergencia CAN libre Pin de almacenamiento
6
VISTA POSTERIOR 4 sensores externos de presión
CARDIOHELP VISTA POSTERIOR 4 sensores externos de presión Conexión para los sensores internos Sensor de flujo y burbujas VAD de la bomba centrifuga Cable para la conexión del monitor de sangre Transmisor Externo Acoplamiento para el módulo HLS advanced Sensor de nivel
7

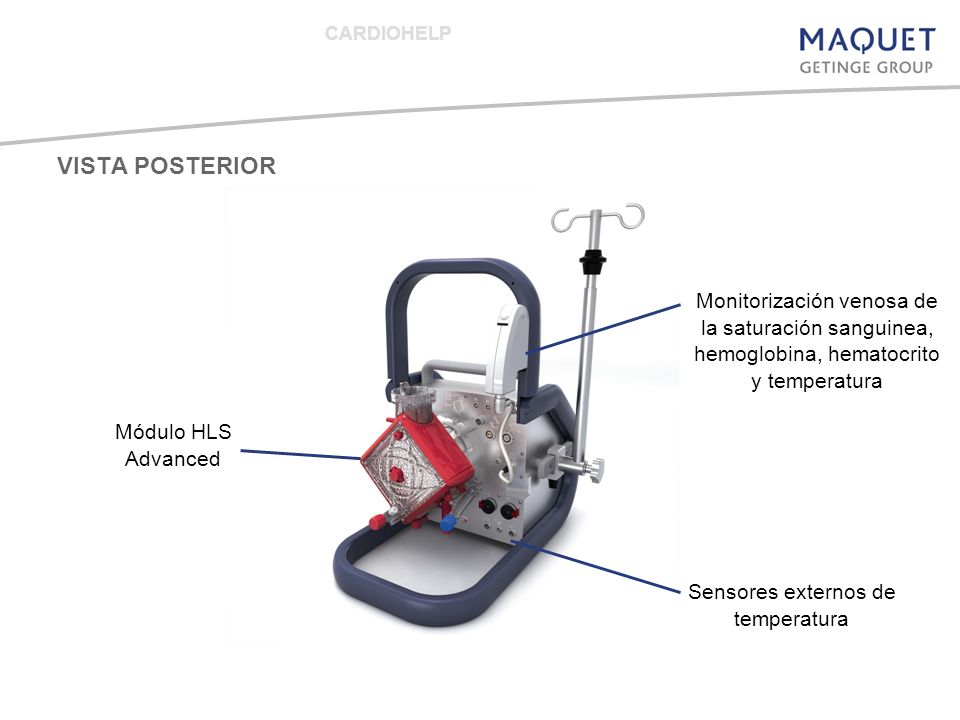

VISTA POSTERIOR Monitorización venosa de
CARDIOHELP VISTA POSTERIOR Monitorización venosa de la saturación sanguinea, hemoglobina, hematocrito y temperatura Módulo HLS Advanced Sensores externos de temperatura
8

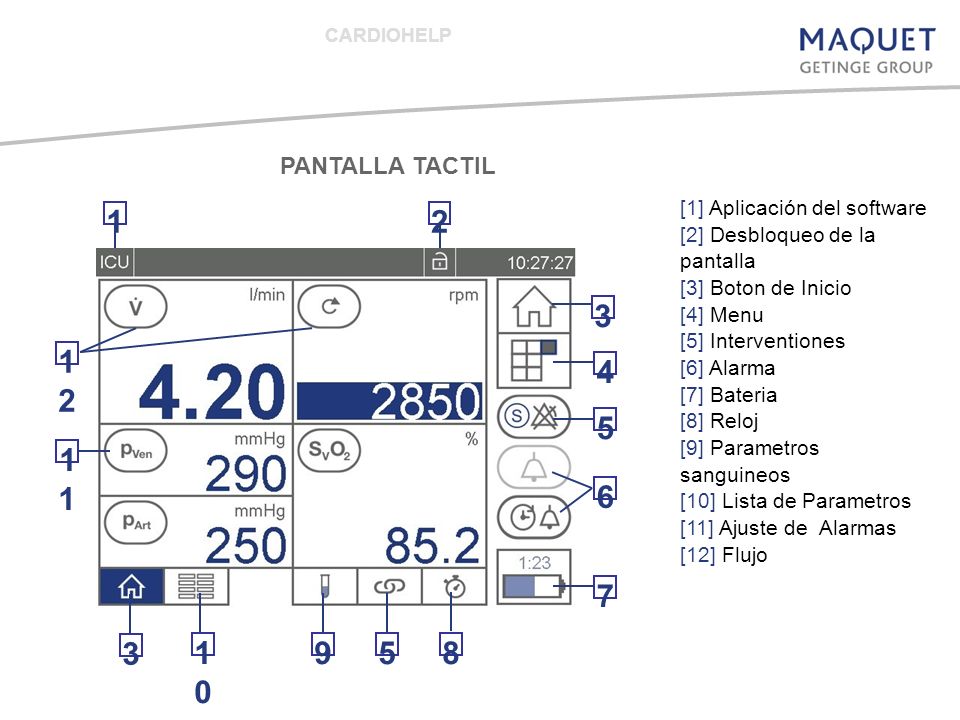

CARDIOHELP PANTALLA TACTIL [1] Aplicación del software [2] Desbloqueo de la pantalla [3] Boton de Inicio [4] Menu [5] Interventiones [6] Alarma [7] Bateria [8] Reloj [9] Parametros sanguineos [10] Lista de Parametros [11] Ajuste de Alarmas [12] Flujo 1 2 3 12 4 5 11 6 7 3 10 9 5 8
9

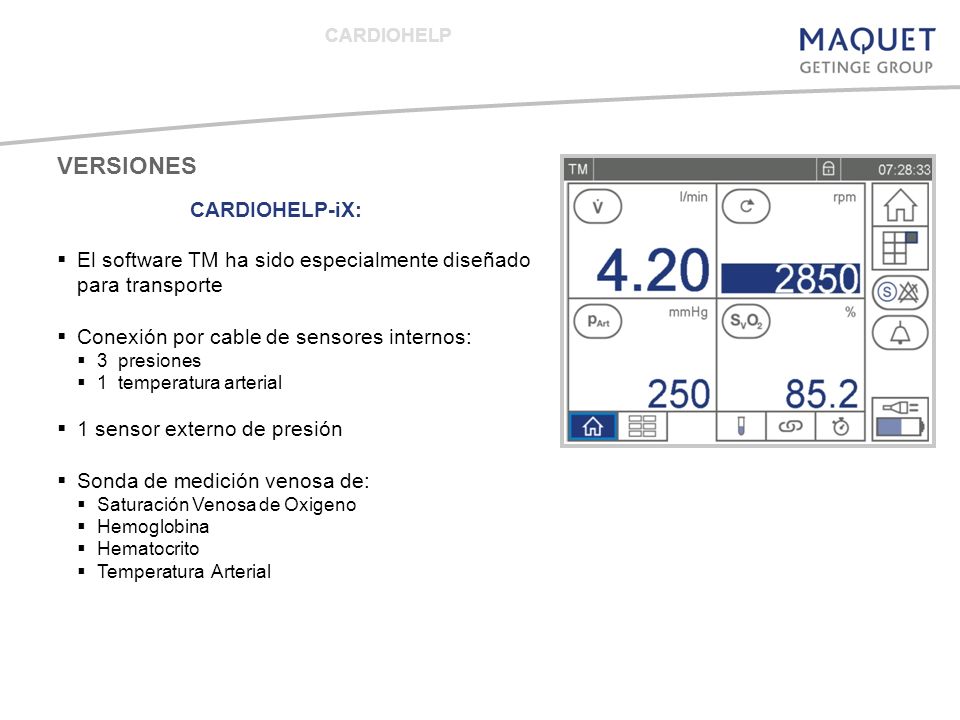

VERSIONES CARDIOHELP-iX:
El software TM ha sido especialmente diseñado para transporte Conexión por cable de sensores internos: 3 presiones 1 temperatura arterial 1 sensor externo de presión Sonda de medición venosa de: Saturación Venosa de Oxigeno Hemoglobina Hematocrito Temperatura Arterial
10
En el software TM está integrado el software.de OR
CARDIOHELP VERSIONES CARDIOHELP-iX: Panel nocturno Mando de bloqueo de la pantalla y del potenciomentro Sensor de flujo y burbujas Llamada de emergencia CARDIOHELP En el software TM está integrado el software.de OR
11
CARDIOHELP Show product movie, if available
12

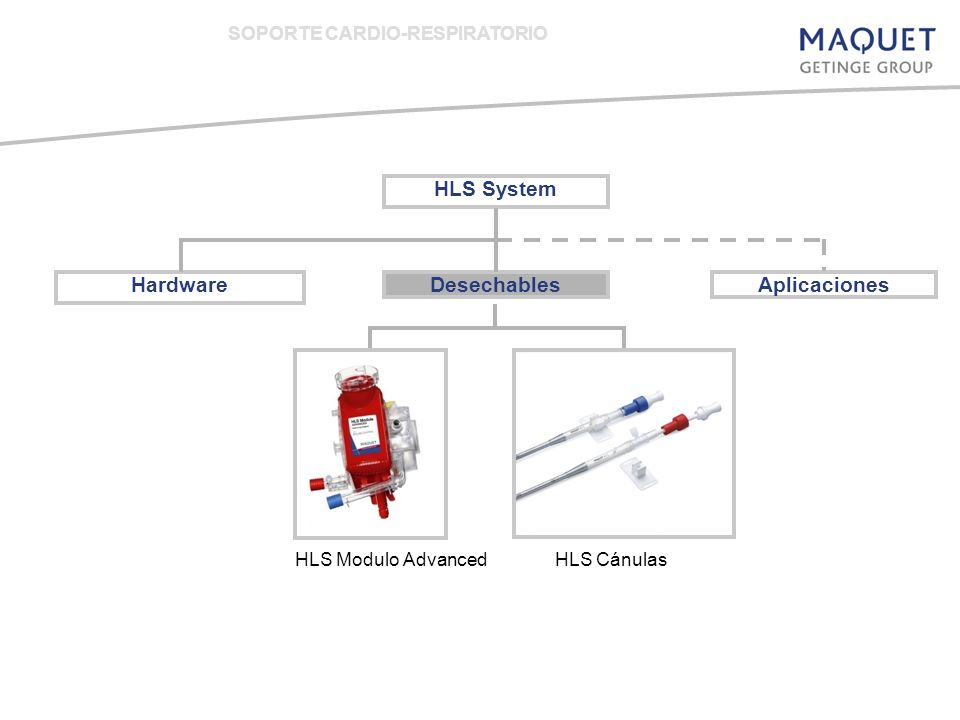

SOPORTE CARDIO-RESPIRATORIO
HLS System Hardware Desechables Aplicaciones HLS Modulo Advanced HLS Cánulas
13

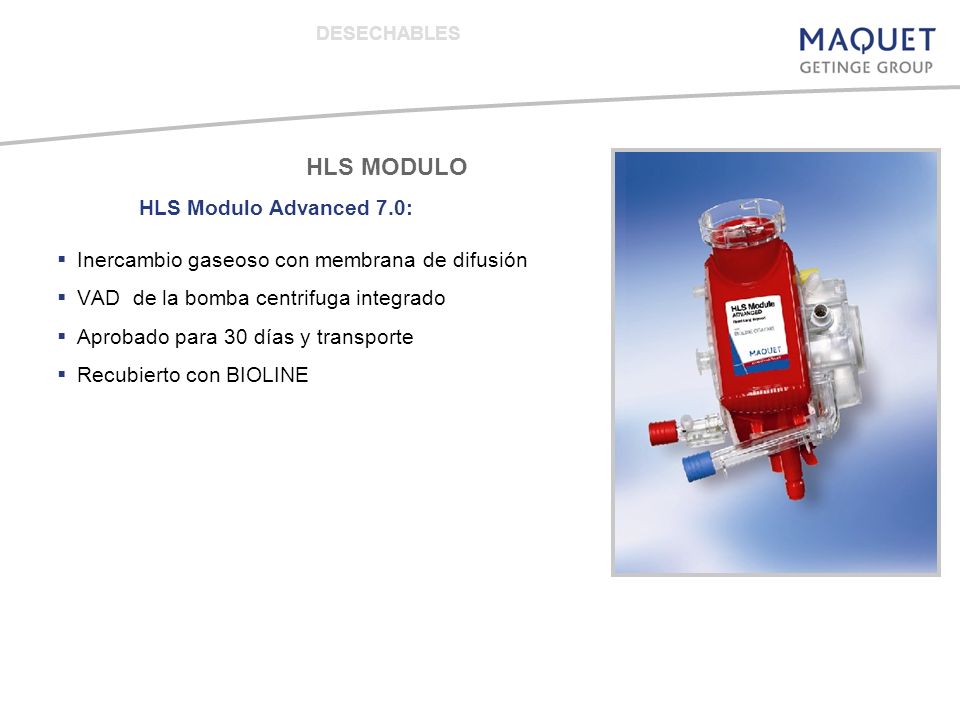

HLS MODULO HLS Modulo Advanced 7.0:
DESECHABLES HLS MODULO HLS Modulo Advanced 7.0: Inercambio gaseoso con membrana de difusión VAD de la bomba centrifuga integrado Aprobado para 30 días y transporte Recubierto con BIOLINE
14

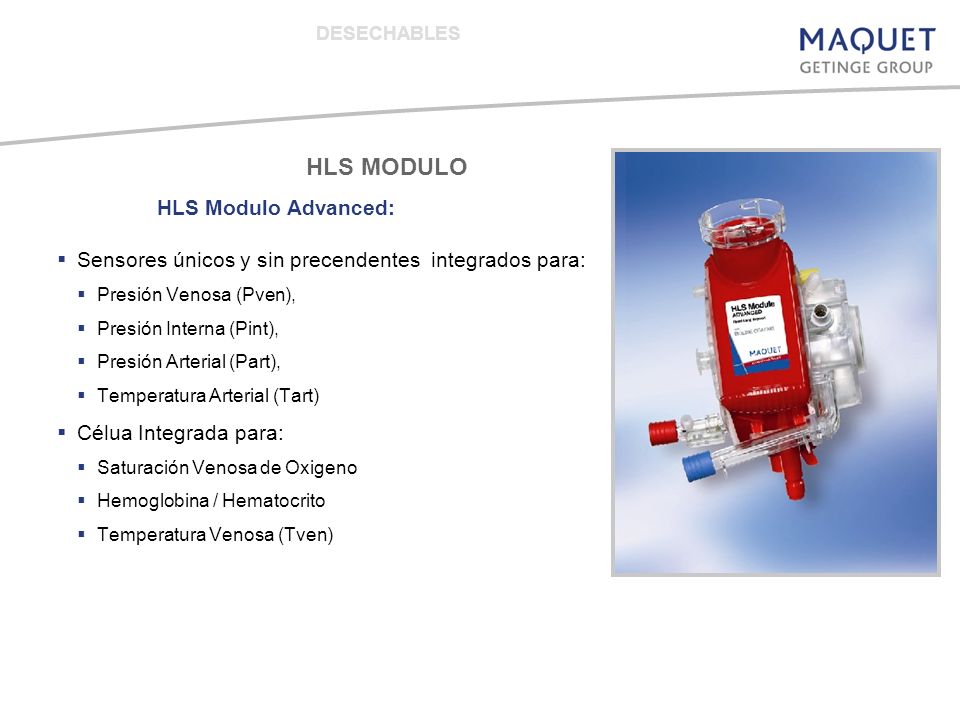

HLS MODULO HLS Modulo Advanced:
DESECHABLES HLS MODULO HLS Modulo Advanced: Sensores únicos y sin precendentes integrados para: Presión Venosa (Pven), Presión Interna (Pint), Presión Arterial (Part), Temperatura Arterial (Tart) Célua Integrada para: Saturación Venosa de Oxigeno Hemoglobina / Hematocrito Temperatura Venosa (Tven)
15

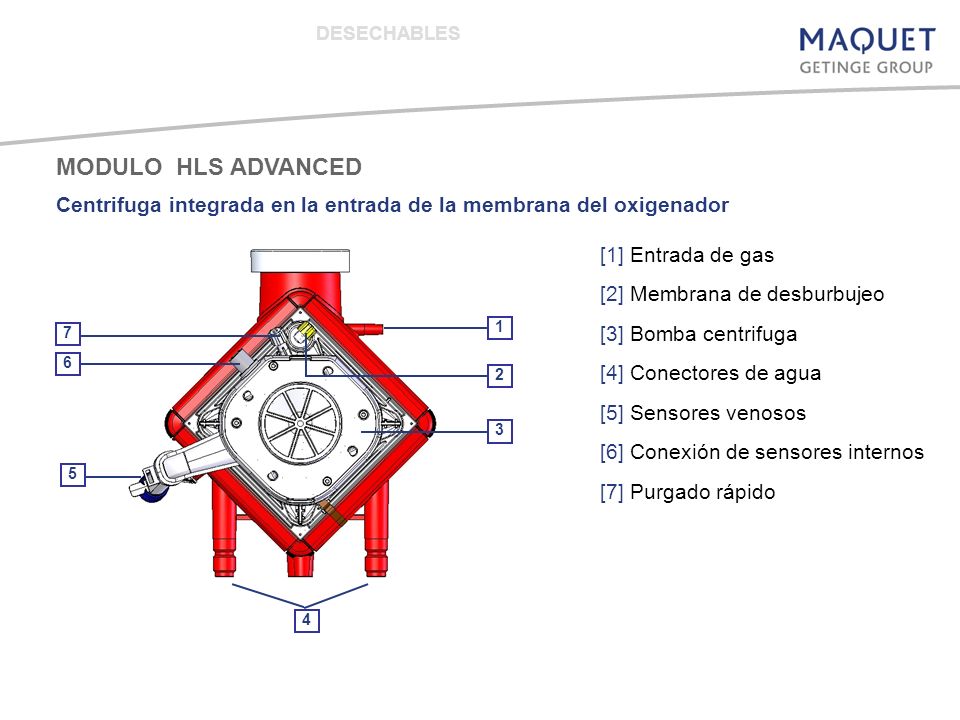

DESECHABLES MODULO HLS ADVANCED Centrifuga integrada en la entrada de la membrana del oxigenador 2 7 6 5 4 3 1 [1] Entrada de gas [2] Membrana de desburbujeo [3] Bomba centrifuga [4] Conectores de agua [5] Sensores venosos [6] Conexión de sensores internos [7] Purgado rápido
16
DESECHABLES MODULO HLS ADVANCED Centrifuga integrada en la entrada de la membrana del oxigenador 1 2 3 4 [1] Entrada de sangre [2] Salida de senagre [3] Sensor de temperatura [4] Escape de gases
17

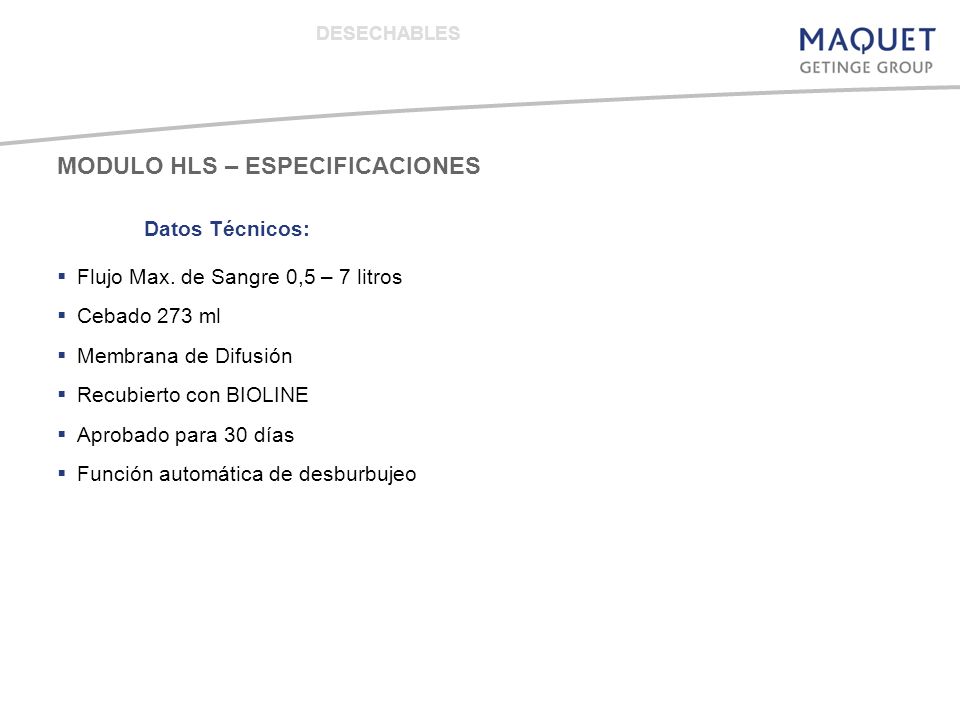

MODULO HLS – ESPECIFICACIONES
DESECHABLES MODULO HLS – ESPECIFICACIONES Datos Técnicos: Flujo Max. de Sangre 0,5 – 7 litros Cebado 273 ml Membrana de Difusión Recubierto con BIOLINE Aprobado para 30 días Función automática de desburbujeo
18

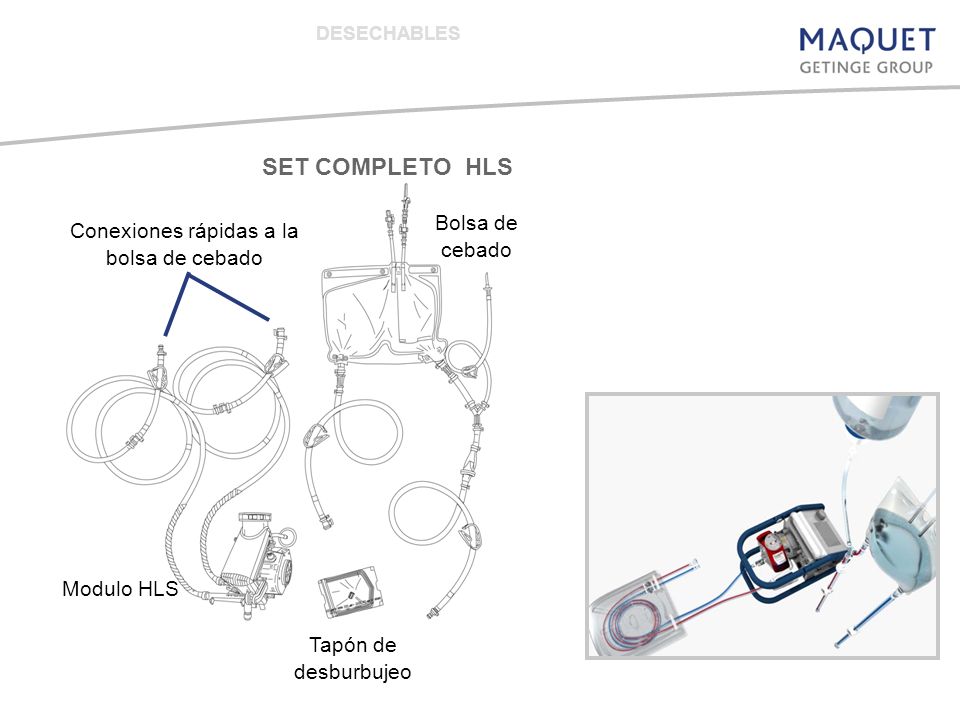

Conexiones rápidas a la bolsa de cebado
DESECHABLES SET COMPLETO HLS Bolsa de cebado Modulo HLS Conexiones rápidas a la bolsa de cebado Tapón de desburbujeo
19

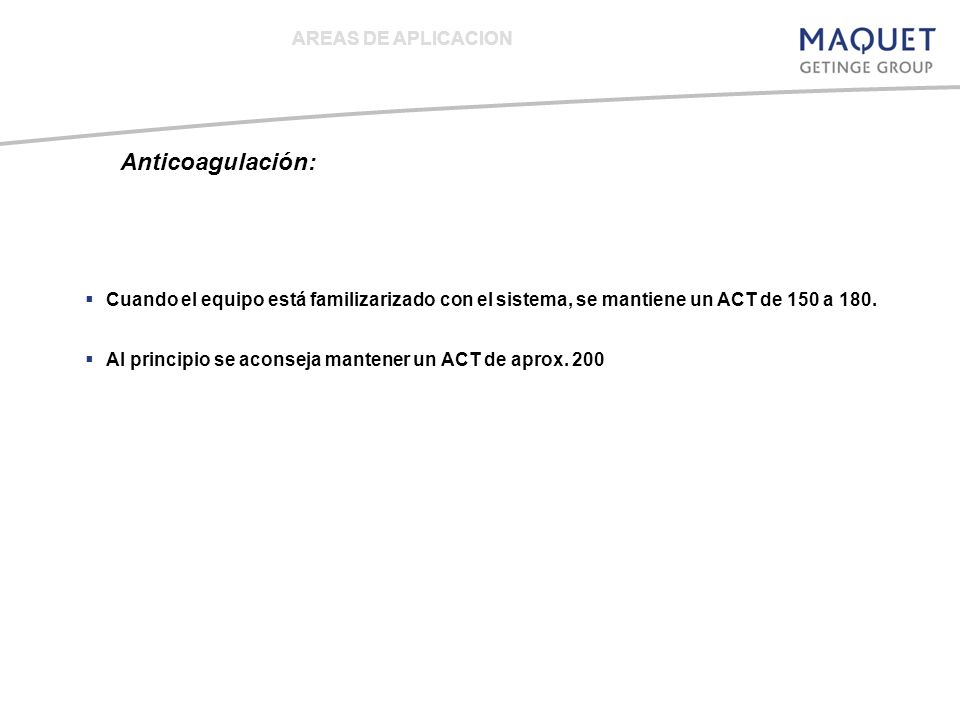

Anticoagulación: AREAS DE APLICACION
Cuando el equipo está familizarizado con el sistema, se mantiene un ACT de 150 a 180. Al principio se aconseja mantener un ACT de aprox. 200
20
HLS System Hardware Disposables Aplicaciones
Shock Cardiogénico Sindrome de Distres Respiratorio (ARDS) Embolismo Pulmonar Etc.
21

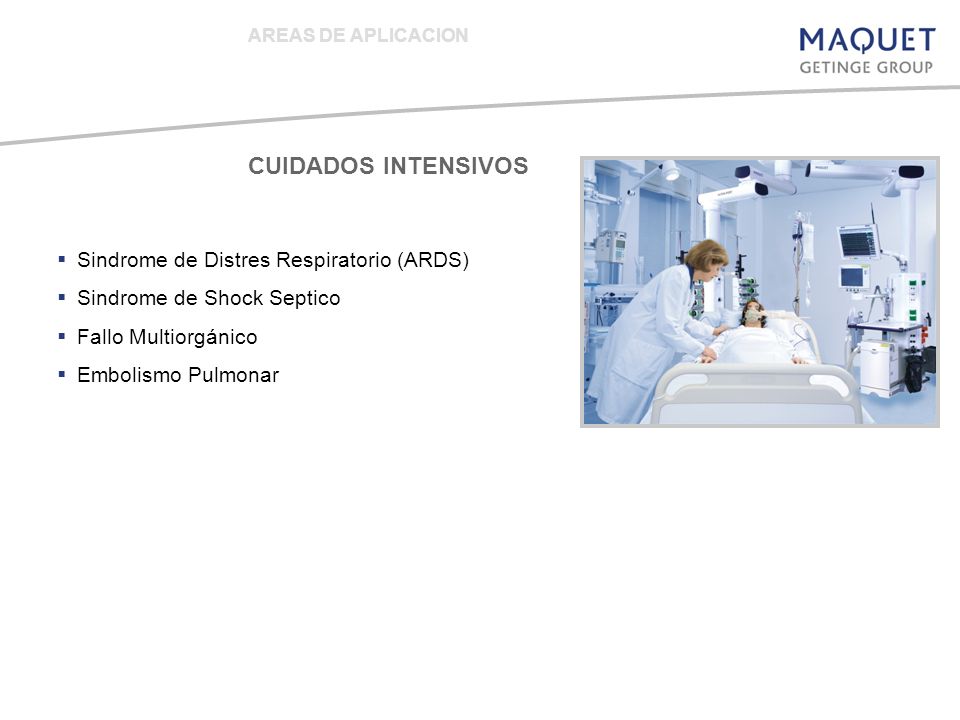

CUIDADOS INTENSIVOS Sindrome de Distres Respiratorio (ARDS)
AREAS DE APLICACION CUIDADOS INTENSIVOS Sindrome de Distres Respiratorio (ARDS) Sindrome de Shock Septico Fallo Multiorgánico Embolismo Pulmonar
22

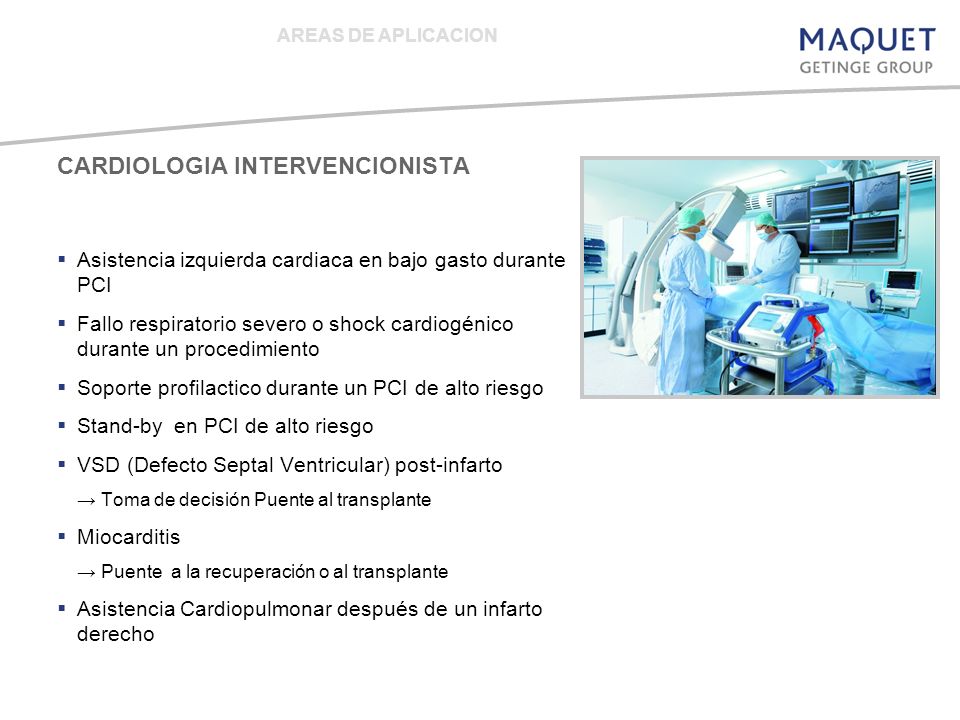

CARDIOLOGIA INTERVENCIONISTA
AREAS DE APLICACION CARDIOLOGIA INTERVENCIONISTA Asistencia izquierda cardiaca en bajo gasto durante PCI Fallo respiratorio severo o shock cardiogénico durante un procedimiento Soporte profilactico durante un PCI de alto riesgo Stand-by en PCI de alto riesgo VSD (Defecto Septal Ventricular) post-infarto → Toma de decisión Puente al transplante Miocarditis → Puente a la recuperación o al transplante Asistencia Cardiopulmonar después de un infarto derecho
23
MEDICINA DE EMERGENCIA
AREAS DE APLICACION MEDICINA DE EMERGENCIA Parada Cardiaca por Hipotermia Ahogamiento Shock Analifáctico Resucitación Cardiopulmonar Intoxicación Barotrauma ...
24

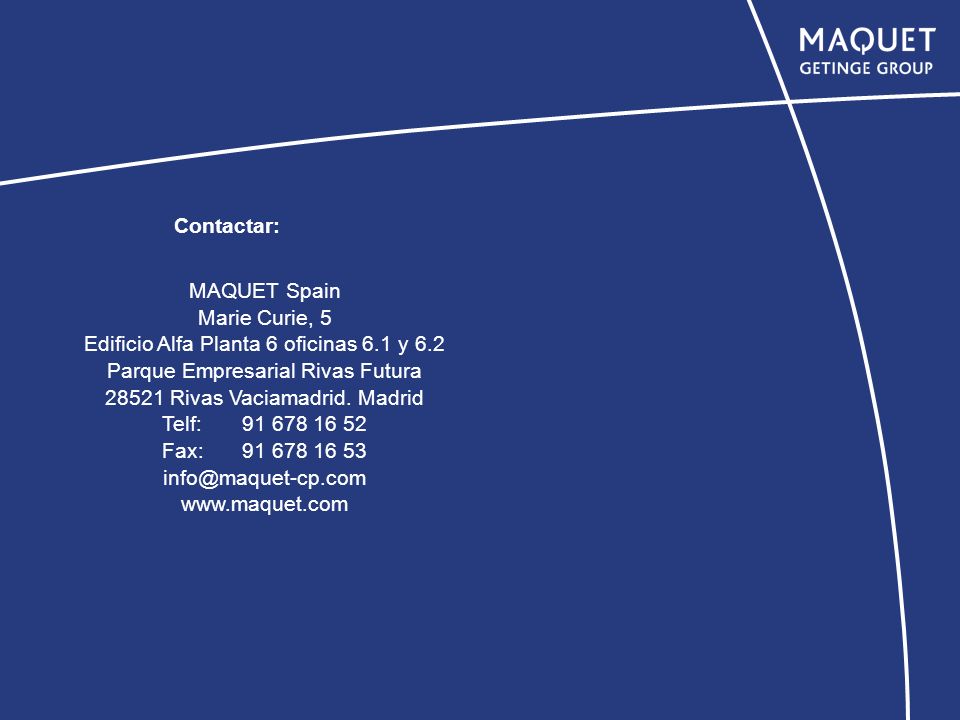

MAQUET Spain Marie Curie, 5 Edificio Alfa Planta 6 oficinas 6.1 y 6.2
Contactar: MAQUET Spain Marie Curie, 5 Edificio Alfa Planta 6 oficinas 6.1 y 6.2 Parque Empresarial Rivas Futura 28521 Rivas Vaciamadrid. Madrid Telf: Fax:
