1 6 Implementación computacional del método
Cálculo matricial de estructuras Guillermo Rus Carlborg

2 Índice Introducción Estructura de un programa de cálculo
Datos de entrada Cálculo de las matrices elementales Montaje y resolución del sistema de ecuaciones Análisis de resultados Cálculo de esfuerzos y reacciones Una contextualización epistemológica: la forma en que se construye el saber y el actuar en el ámbito científico. Este es el objetivo del capítulo 2. Una correcta contextualización curricular y socioinstitutional (suaportación al perfil profesional de los estudiantes). Los diversos aspectos relevantes en este apartado se desarrollan en el capítulo 3. El capítulo 4 tiene crucial importancia, pues fija los objetivos tanto generales como específicos de las asignaturas, llegando a detallar cómo materializarlos en términos de contenidos y técnicas docentes. Los objetivos anteriores se digieren junto con la información anterior para definir, en el capítulo 5, la estructura de contenidos apropiada para la asimilación por parte del alumno, en lugar de quedar en una mera exposición. Ello se hace mediante las operaciones de organización, selección y secuenciación. Los capítulos anteriores proporcionan la información y justificación del diseño docente, que queda descrito y delimitado en los siguientes apartados: En el capítulo 6 se define el programa de la asignatura, habiendo tenido en cuenta la selección de contenidos, su secuenciación y su organización. El capítulo 7 abarca la metodología docente, que describe el sistema de enseñanza, los materiales, la evaluación y otros recursos. Se cierra el proyecto con una bibliografía del material que el candidato considera útil tanto para los alumnos como profesores, constituido por libros y publicaciones periódicas. Guillermo Rus Carlborg

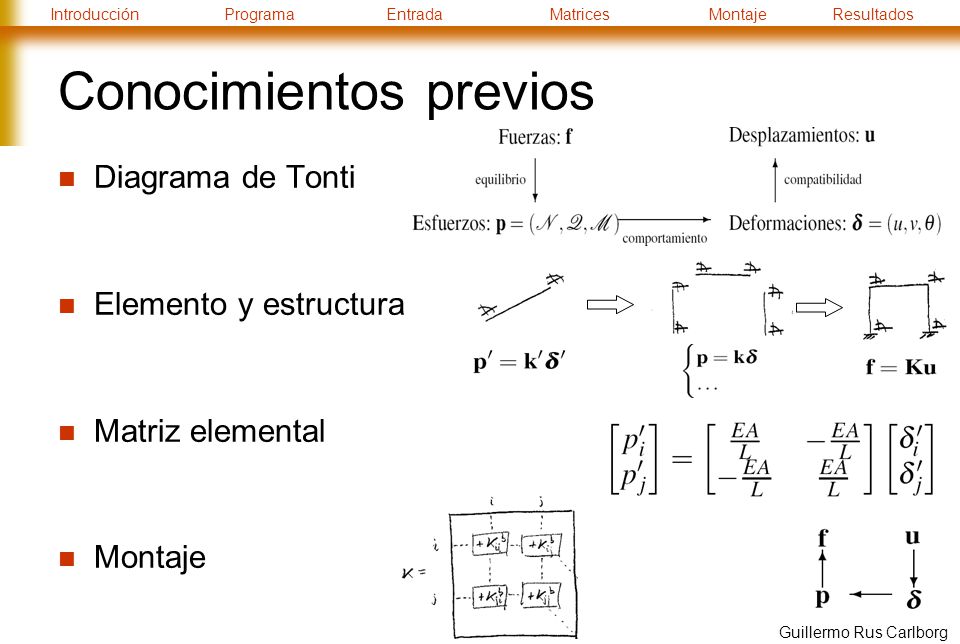

3 Conocimientos previos
Diagrama de Tonti Elemento y estructura Matriz elemental Montaje Una contextualización epistemológica: la forma en que se construye el saber y el actuar en el ámbito científico. Este es el objetivo del capítulo 2. Una correcta contextualización curricular y socioinstitutional (suaportación al perfil profesional de los estudiantes). Los diversos aspectos relevantes en este apartado se desarrollan en el capítulo 3. El capítulo 4 tiene crucial importancia, pues fija los objetivos tanto generales como específicos de las asignaturas, llegando a detallar cómo materializarlos en términos de contenidos y técnicas docentes. Los objetivos anteriores se digieren junto con la información anterior para definir, en el capítulo 5, la estructura de contenidos apropiada para la asimilación por parte del alumno, en lugar de quedar en una mera exposición. Ello se hace mediante las operaciones de organización, selección y secuenciación. Los capítulos anteriores proporcionan la información y justificación del diseño docente, que queda descrito y delimitado en los siguientes apartados: En el capítulo 6 se define el programa de la asignatura, habiendo tenido en cuenta la selección de contenidos, su secuenciación y su organización. El capítulo 7 abarca la metodología docente, que describe el sistema de enseñanza, los materiales, la evaluación y otros recursos. Se cierra el proyecto con una bibliografía del material que el candidato considera útil tanto para los alumnos como profesores, constituido por libros y publicaciones periódicas. Guillermo Rus Carlborg

4 Introducción Objetivo: Prescripciones:
Conocer cómo se estructuran los programas de cálculo Conocer la entrada de datos y salida de resultados Conocer el funcionamiento interno Prescripciones: Tipologías: articulada 3D, emparrillado, pórtico 2D Cálculo estático Elástico lineal Pequeñas deformaciones Una contextualización epistemológica: la forma en que se construye el saber y el actuar en el ámbito científico. Este es el objetivo del capítulo 2. Una correcta contextualización curricular y socioinstitutional (suaportación al perfil profesional de los estudiantes). Los diversos aspectos relevantes en este apartado se desarrollan en el capítulo 3. El capítulo 4 tiene crucial importancia, pues fija los objetivos tanto generales como específicos de las asignaturas, llegando a detallar cómo materializarlos en términos de contenidos y técnicas docentes. Los objetivos anteriores se digieren junto con la información anterior para definir, en el capítulo 5, la estructura de contenidos apropiada para la asimilación por parte del alumno, en lugar de quedar en una mera exposición. Ello se hace mediante las operaciones de organización, selección y secuenciación. Los capítulos anteriores proporcionan la información y justificación del diseño docente, que queda descrito y delimitado en los siguientes apartados: En el capítulo 6 se define el programa de la asignatura, habiendo tenido en cuenta la selección de contenidos, su secuenciación y su organización. El capítulo 7 abarca la metodología docente, que describe el sistema de enseñanza, los materiales, la evaluación y otros recursos. Se cierra el proyecto con una bibliografía del material que el candidato considera útil tanto para los alumnos como profesores, constituido por libros y publicaciones periódicas. Guillermo Rus Carlborg

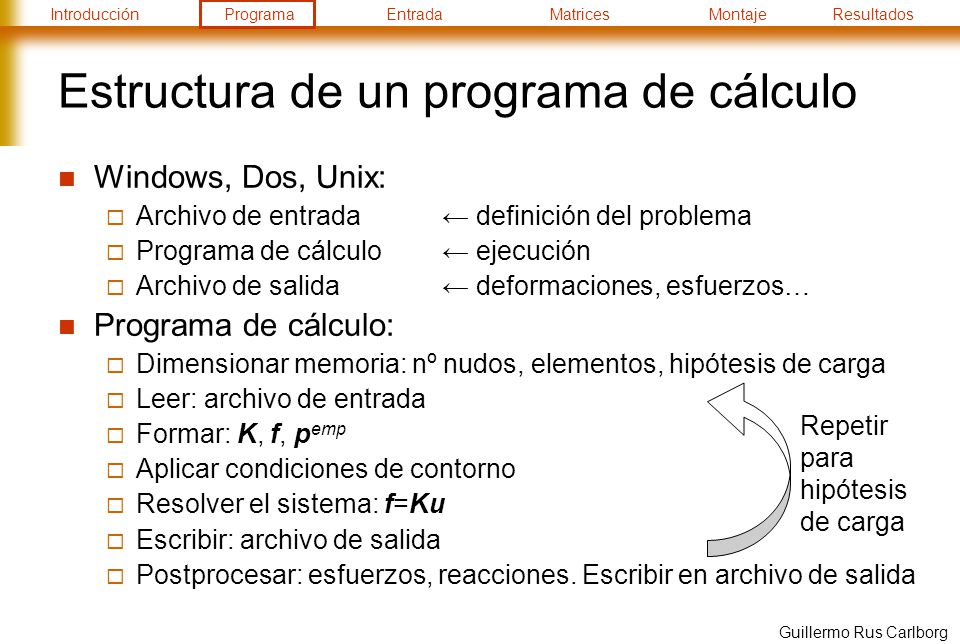

5 Estructura de un programa de cálculo
Windows, Dos, Unix: Archivo de entrada ← definición del problema Programa de cálculo ← ejecución Archivo de salida ← deformaciones, esfuerzos… Programa de cálculo: Dimensionar memoria: nº nudos, elementos, hipótesis de carga Leer: archivo de entrada Formar: K, f, pemp Aplicar condiciones de contorno Resolver el sistema: f=Ku Escribir: archivo de salida Postprocesar: esfuerzos, reacciones. Escribir en archivo de salida Repetir para hipótesis de carga Una contextualización epistemológica: la forma en que se construye el saber y el actuar en el ámbito científico. Este es el objetivo del capítulo 2. Una correcta contextualización curricular y socioinstitutional (suaportación al perfil profesional de los estudiantes). Los diversos aspectos relevantes en este apartado se desarrollan en el capítulo 3. El capítulo 4 tiene crucial importancia, pues fija los objetivos tanto generales como específicos de las asignaturas, llegando a detallar cómo materializarlos en términos de contenidos y técnicas docentes. Los objetivos anteriores se digieren junto con la información anterior para definir, en el capítulo 5, la estructura de contenidos apropiada para la asimilación por parte del alumno, en lugar de quedar en una mera exposición. Ello se hace mediante las operaciones de organización, selección y secuenciación. Los capítulos anteriores proporcionan la información y justificación del diseño docente, que queda descrito y delimitado en los siguientes apartados: En el capítulo 6 se define el programa de la asignatura, habiendo tenido en cuenta la selección de contenidos, su secuenciación y su organización. El capítulo 7 abarca la metodología docente, que describe el sistema de enseñanza, los materiales, la evaluación y otros recursos. Se cierra el proyecto con una bibliografía del material que el candidato considera útil tanto para los alumnos como profesores, constituido por libros y publicaciones periódicas. Guillermo Rus Carlborg

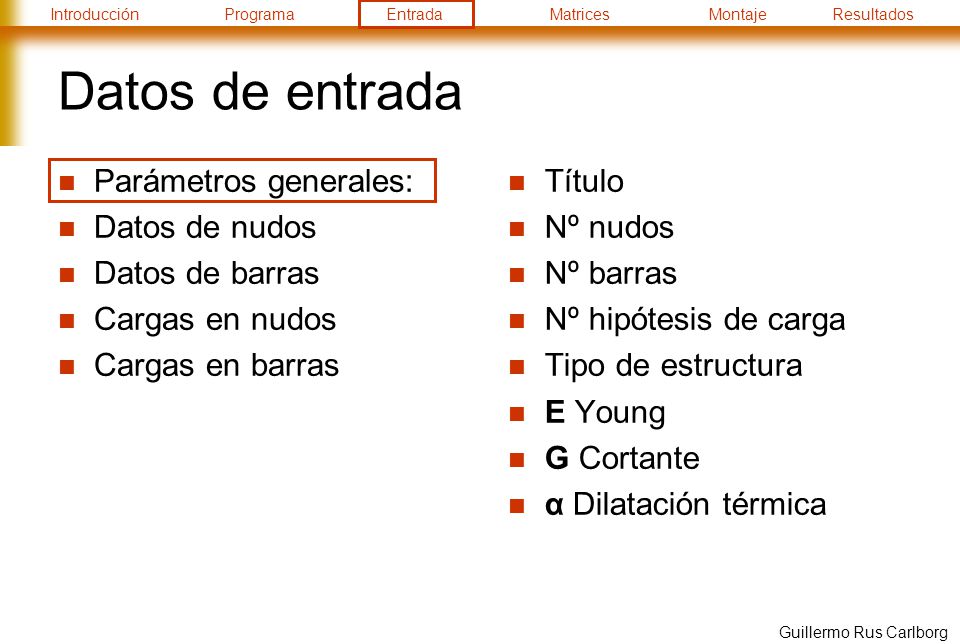

6 Datos de entrada Parámetros generales: Datos de nudos Datos de barras
Cargas en nudos Cargas en barras Título Nº nudos Nº barras Nº hipótesis de carga Tipo de estructura E Young G Cortante α Dilatación térmica Una contextualización epistemológica: la forma en que se construye el saber y el actuar en el ámbito científico. Este es el objetivo del capítulo 2. Una correcta contextualización curricular y socioinstitutional (suaportación al perfil profesional de los estudiantes). Los diversos aspectos relevantes en este apartado se desarrollan en el capítulo 3. El capítulo 4 tiene crucial importancia, pues fija los objetivos tanto generales como específicos de las asignaturas, llegando a detallar cómo materializarlos en términos de contenidos y técnicas docentes. Los objetivos anteriores se digieren junto con la información anterior para definir, en el capítulo 5, la estructura de contenidos apropiada para la asimilación por parte del alumno, en lugar de quedar en una mera exposición. Ello se hace mediante las operaciones de organización, selección y secuenciación. Los capítulos anteriores proporcionan la información y justificación del diseño docente, que queda descrito y delimitado en los siguientes apartados: En el capítulo 6 se define el programa de la asignatura, habiendo tenido en cuenta la selección de contenidos, su secuenciación y su organización. El capítulo 7 abarca la metodología docente, que describe el sistema de enseñanza, los materiales, la evaluación y otros recursos. Se cierra el proyecto con una bibliografía del material que el candidato considera útil tanto para los alumnos como profesores, constituido por libros y publicaciones periódicas. Guillermo Rus Carlborg

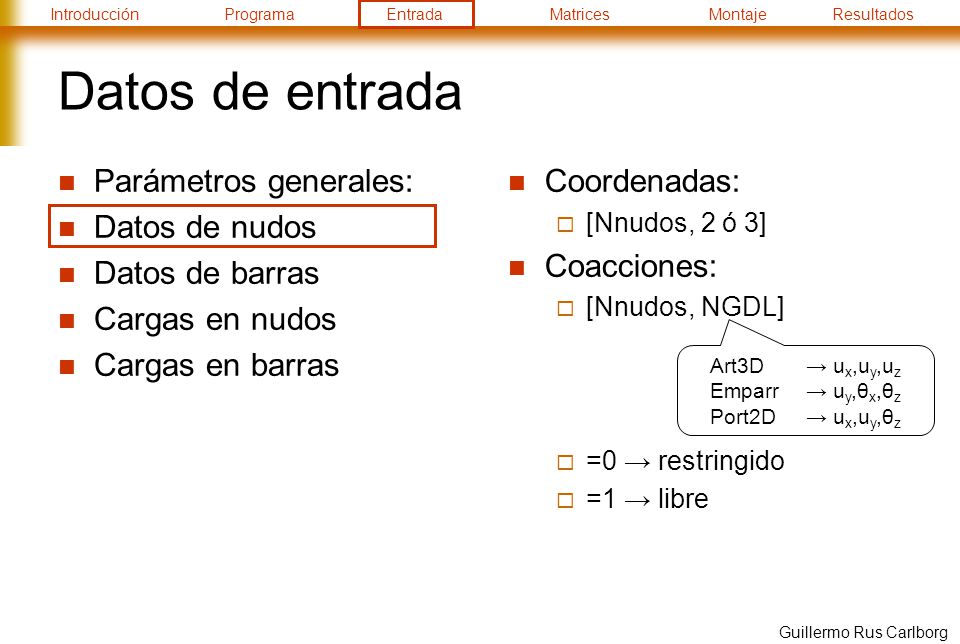

7 Datos de entrada Parámetros generales: Datos de nudos Datos de barras
Cargas en nudos Cargas en barras Coordenadas: [Nnudos, 2 ó 3] Coacciones: [Nnudos, NGDL] =0 → restringido =1 → libre Art3D → ux,uy,uz Emparr → uy,θx,θz Port2D → ux,uy,θz Una contextualización epistemológica: la forma en que se construye el saber y el actuar en el ámbito científico. Este es el objetivo del capítulo 2. Una correcta contextualización curricular y socioinstitutional (suaportación al perfil profesional de los estudiantes). Los diversos aspectos relevantes en este apartado se desarrollan en el capítulo 3. El capítulo 4 tiene crucial importancia, pues fija los objetivos tanto generales como específicos de las asignaturas, llegando a detallar cómo materializarlos en términos de contenidos y técnicas docentes. Los objetivos anteriores se digieren junto con la información anterior para definir, en el capítulo 5, la estructura de contenidos apropiada para la asimilación por parte del alumno, en lugar de quedar en una mera exposición. Ello se hace mediante las operaciones de organización, selección y secuenciación. Los capítulos anteriores proporcionan la información y justificación del diseño docente, que queda descrito y delimitado en los siguientes apartados: En el capítulo 6 se define el programa de la asignatura, habiendo tenido en cuenta la selección de contenidos, su secuenciación y su organización. El capítulo 7 abarca la metodología docente, que describe el sistema de enseñanza, los materiales, la evaluación y otros recursos. Se cierra el proyecto con una bibliografía del material que el candidato considera útil tanto para los alumnos como profesores, constituido por libros y publicaciones periódicas. Guillermo Rus Carlborg

8 Datos de entrada Parámetros generales: Datos de nudos Datos de barras
Cargas en nudos Cargas en barras Conectividad: [Nbarras, 2] Propiedades: [Nbarras, 1 ó 2] Libertades: [Nbarras, 2 NGDL] =0 → restringido =1 → libre Nudo inicio, nudo final Art3D → A Emparr → Iz,J Port2D → A,Iz Una contextualización epistemológica: la forma en que se construye el saber y el actuar en el ámbito científico. Este es el objetivo del capítulo 2. Una correcta contextualización curricular y socioinstitutional (suaportación al perfil profesional de los estudiantes). Los diversos aspectos relevantes en este apartado se desarrollan en el capítulo 3. El capítulo 4 tiene crucial importancia, pues fija los objetivos tanto generales como específicos de las asignaturas, llegando a detallar cómo materializarlos en términos de contenidos y técnicas docentes. Los objetivos anteriores se digieren junto con la información anterior para definir, en el capítulo 5, la estructura de contenidos apropiada para la asimilación por parte del alumno, en lugar de quedar en una mera exposición. Ello se hace mediante las operaciones de organización, selección y secuenciación. Los capítulos anteriores proporcionan la información y justificación del diseño docente, que queda descrito y delimitado en los siguientes apartados: En el capítulo 6 se define el programa de la asignatura, habiendo tenido en cuenta la selección de contenidos, su secuenciación y su organización. El capítulo 7 abarca la metodología docente, que describe el sistema de enseñanza, los materiales, la evaluación y otros recursos. Se cierra el proyecto con una bibliografía del material que el candidato considera útil tanto para los alumnos como profesores, constituido por libros y publicaciones periódicas. Guillermo Rus Carlborg

9 Datos de entrada Parámetros generales: Datos de nudos Datos de barras
Cargas en nudos Cargas en barras Repetir para cada hipótesis: Fnudos: [Nnudos, NGDL, N.Hipót.] Art3D → ux,uy,uz Emparr → uy,θx,θz Port2D → ux,uy,θz Una contextualización epistemológica: la forma en que se construye el saber y el actuar en el ámbito científico. Este es el objetivo del capítulo 2. Una correcta contextualización curricular y socioinstitutional (suaportación al perfil profesional de los estudiantes). Los diversos aspectos relevantes en este apartado se desarrollan en el capítulo 3. El capítulo 4 tiene crucial importancia, pues fija los objetivos tanto generales como específicos de las asignaturas, llegando a detallar cómo materializarlos en términos de contenidos y técnicas docentes. Los objetivos anteriores se digieren junto con la información anterior para definir, en el capítulo 5, la estructura de contenidos apropiada para la asimilación por parte del alumno, en lugar de quedar en una mera exposición. Ello se hace mediante las operaciones de organización, selección y secuenciación. Los capítulos anteriores proporcionan la información y justificación del diseño docente, que queda descrito y delimitado en los siguientes apartados: En el capítulo 6 se define el programa de la asignatura, habiendo tenido en cuenta la selección de contenidos, su secuenciación y su organización. El capítulo 7 abarca la metodología docente, que describe el sistema de enseñanza, los materiales, la evaluación y otros recursos. Se cierra el proyecto con una bibliografía del material que el candidato considera útil tanto para los alumnos como profesores, constituido por libros y publicaciones periódicas. Guillermo Rus Carlborg

10 Datos de entrada Parámetros generales: Datos de nudos Datos de barras
Cargas en nudos Cargas en barras Repetir para cada hipótesis: Fbarras: [Nbarras, 5, N.Hipót.] Tipos: 0 → no hay carga 1-3 → carga trapezoidal en x,y,z 4-6 → momento trapezoidal “ 7-9 → carga puntual “ 10-12 → momento puntual “ 13 → carga térmica Tipo de carga Dato 1 Dato 2 Dato 3 Dato 4 Una contextualización epistemológica: la forma en que se construye el saber y el actuar en el ámbito científico. Este es el objetivo del capítulo 2. Una correcta contextualización curricular y socioinstitutional (suaportación al perfil profesional de los estudiantes). Los diversos aspectos relevantes en este apartado se desarrollan en el capítulo 3. El capítulo 4 tiene crucial importancia, pues fija los objetivos tanto generales como específicos de las asignaturas, llegando a detallar cómo materializarlos en términos de contenidos y técnicas docentes. Los objetivos anteriores se digieren junto con la información anterior para definir, en el capítulo 5, la estructura de contenidos apropiada para la asimilación por parte del alumno, en lugar de quedar en una mera exposición. Ello se hace mediante las operaciones de organización, selección y secuenciación. Los capítulos anteriores proporcionan la información y justificación del diseño docente, que queda descrito y delimitado en los siguientes apartados: En el capítulo 6 se define el programa de la asignatura, habiendo tenido en cuenta la selección de contenidos, su secuenciación y su organización. El capítulo 7 abarca la metodología docente, que describe el sistema de enseñanza, los materiales, la evaluación y otros recursos. Se cierra el proyecto con una bibliografía del material que el candidato considera útil tanto para los alumnos como profesores, constituido por libros y publicaciones periódicas. Guillermo Rus Carlborg

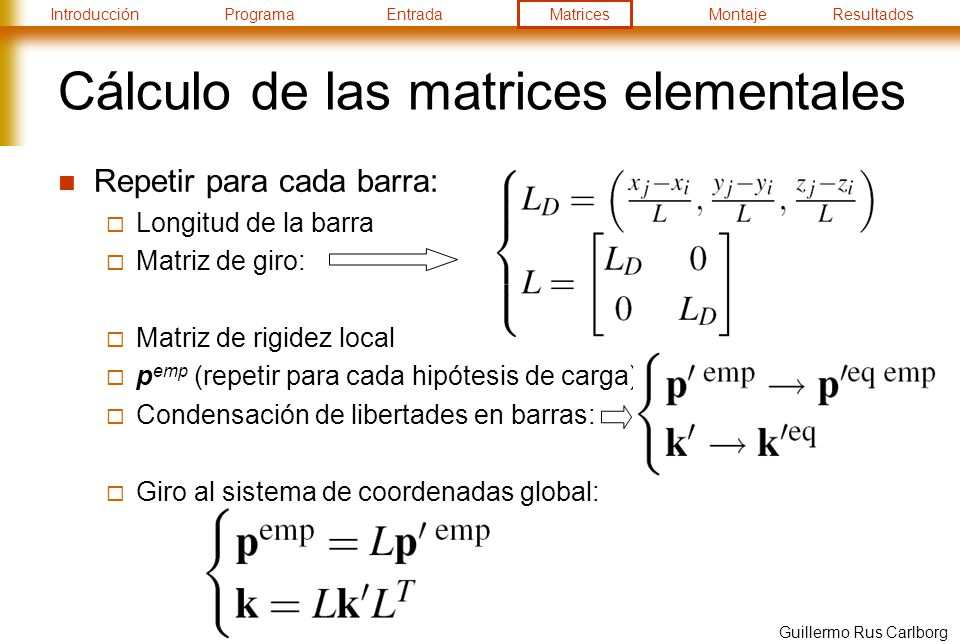

11 Cálculo de las matrices elementales
Repetir para cada barra: Longitud de la barra Matriz de giro: Matriz de rigidez local pemp (repetir para cada hipótesis de carga) Condensación de libertades en barras: Giro al sistema de coordenadas global: Una contextualización epistemológica: la forma en que se construye el saber y el actuar en el ámbito científico. Este es el objetivo del capítulo 2. Una correcta contextualización curricular y socioinstitutional (suaportación al perfil profesional de los estudiantes). Los diversos aspectos relevantes en este apartado se desarrollan en el capítulo 3. El capítulo 4 tiene crucial importancia, pues fija los objetivos tanto generales como específicos de las asignaturas, llegando a detallar cómo materializarlos en términos de contenidos y técnicas docentes. Los objetivos anteriores se digieren junto con la información anterior para definir, en el capítulo 5, la estructura de contenidos apropiada para la asimilación por parte del alumno, en lugar de quedar en una mera exposición. Ello se hace mediante las operaciones de organización, selección y secuenciación. Los capítulos anteriores proporcionan la información y justificación del diseño docente, que queda descrito y delimitado en los siguientes apartados: En el capítulo 6 se define el programa de la asignatura, habiendo tenido en cuenta la selección de contenidos, su secuenciación y su organización. El capítulo 7 abarca la metodología docente, que describe el sistema de enseñanza, los materiales, la evaluación y otros recursos. Se cierra el proyecto con una bibliografía del material que el candidato considera útil tanto para los alumnos como profesores, constituido por libros y publicaciones periódicas. Guillermo Rus Carlborg

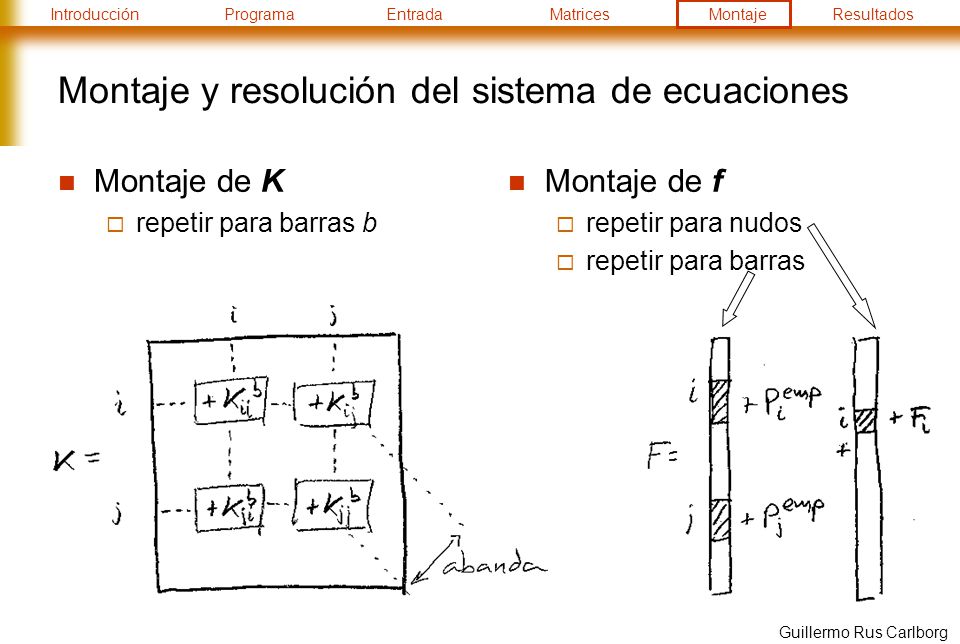

12 Montaje y resolución del sistema de ecuaciones
Montaje de K repetir para barras b Montaje de f repetir para nudos repetir para barras Una contextualización epistemológica: la forma en que se construye el saber y el actuar en el ámbito científico. Este es el objetivo del capítulo 2. Una correcta contextualización curricular y socioinstitutional (suaportación al perfil profesional de los estudiantes). Los diversos aspectos relevantes en este apartado se desarrollan en el capítulo 3. El capítulo 4 tiene crucial importancia, pues fija los objetivos tanto generales como específicos de las asignaturas, llegando a detallar cómo materializarlos en términos de contenidos y técnicas docentes. Los objetivos anteriores se digieren junto con la información anterior para definir, en el capítulo 5, la estructura de contenidos apropiada para la asimilación por parte del alumno, en lugar de quedar en una mera exposición. Ello se hace mediante las operaciones de organización, selección y secuenciación. Los capítulos anteriores proporcionan la información y justificación del diseño docente, que queda descrito y delimitado en los siguientes apartados: En el capítulo 6 se define el programa de la asignatura, habiendo tenido en cuenta la selección de contenidos, su secuenciación y su organización. El capítulo 7 abarca la metodología docente, que describe el sistema de enseñanza, los materiales, la evaluación y otros recursos. Se cierra el proyecto con una bibliografía del material que el candidato considera útil tanto para los alumnos como profesores, constituido por libros y publicaciones periódicas. Guillermo Rus Carlborg

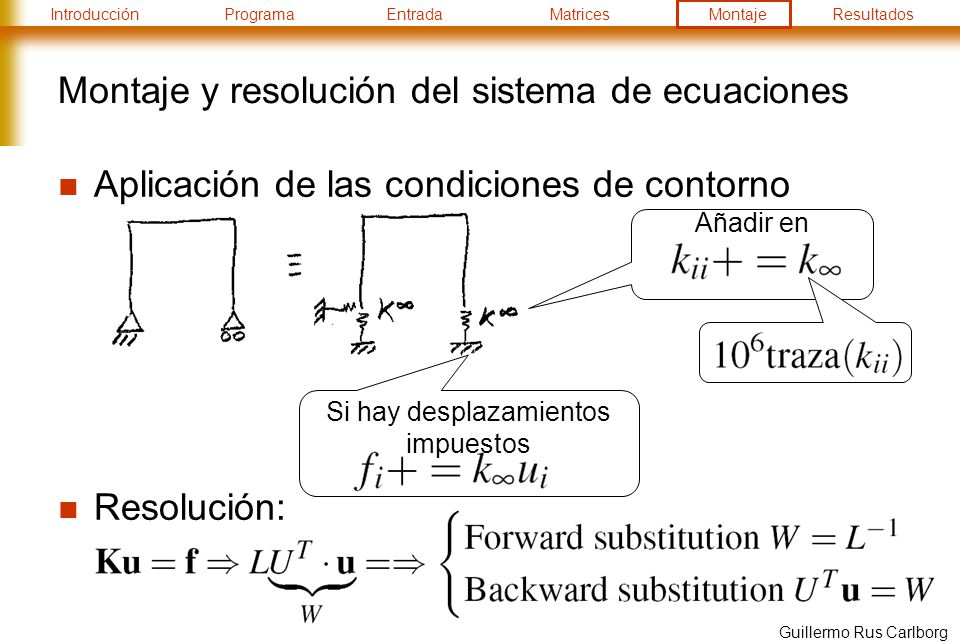

13 Montaje y resolución del sistema de ecuaciones
Aplicación de las condiciones de contorno Resolución: Añadir en Si hay desplazamientos impuestos Una contextualización epistemológica: la forma en que se construye el saber y el actuar en el ámbito científico. Este es el objetivo del capítulo 2. Una correcta contextualización curricular y socioinstitutional (suaportación al perfil profesional de los estudiantes). Los diversos aspectos relevantes en este apartado se desarrollan en el capítulo 3. El capítulo 4 tiene crucial importancia, pues fija los objetivos tanto generales como específicos de las asignaturas, llegando a detallar cómo materializarlos en términos de contenidos y técnicas docentes. Los objetivos anteriores se digieren junto con la información anterior para definir, en el capítulo 5, la estructura de contenidos apropiada para la asimilación por parte del alumno, en lugar de quedar en una mera exposición. Ello se hace mediante las operaciones de organización, selección y secuenciación. Los capítulos anteriores proporcionan la información y justificación del diseño docente, que queda descrito y delimitado en los siguientes apartados: En el capítulo 6 se define el programa de la asignatura, habiendo tenido en cuenta la selección de contenidos, su secuenciación y su organización. El capítulo 7 abarca la metodología docente, que describe el sistema de enseñanza, los materiales, la evaluación y otros recursos. Se cierra el proyecto con una bibliografía del material que el candidato considera útil tanto para los alumnos como profesores, constituido por libros y publicaciones periódicas. Guillermo Rus Carlborg

14 Análisis de resultados Cálculo de esfuerzos y reacciones
Repetir para cada hipótesis de carga Reacciones: En nudos restringidos: Esfuerzos: En barras: Comprobación: Equilibrio: r + f + p = 0 Archivo de salida: Imprimir u, r, p’ Una contextualización epistemológica: la forma en que se construye el saber y el actuar en el ámbito científico. Este es el objetivo del capítulo 2. Una correcta contextualización curricular y socioinstitutional (suaportación al perfil profesional de los estudiantes). Los diversos aspectos relevantes en este apartado se desarrollan en el capítulo 3. El capítulo 4 tiene crucial importancia, pues fija los objetivos tanto generales como específicos de las asignaturas, llegando a detallar cómo materializarlos en términos de contenidos y técnicas docentes. Los objetivos anteriores se digieren junto con la información anterior para definir, en el capítulo 5, la estructura de contenidos apropiada para la asimilación por parte del alumno, en lugar de quedar en una mera exposición. Ello se hace mediante las operaciones de organización, selección y secuenciación. Los capítulos anteriores proporcionan la información y justificación del diseño docente, que queda descrito y delimitado en los siguientes apartados: En el capítulo 6 se define el programa de la asignatura, habiendo tenido en cuenta la selección de contenidos, su secuenciación y su organización. El capítulo 7 abarca la metodología docente, que describe el sistema de enseñanza, los materiales, la evaluación y otros recursos. Se cierra el proyecto con una bibliografía del material que el candidato considera útil tanto para los alumnos como profesores, constituido por libros y publicaciones periódicas. Guillermo Rus Carlborg

15 Resumen Leer: archivo de entrada Formar: K, f, pemp
Aplicar condiciones de contorno Resolver el sistema: f=Ku Escribir: archivo de salida Postprocesar: esfuerzos, reacciones. Escribir en archivo de salida Guillermo Rus Carlborg

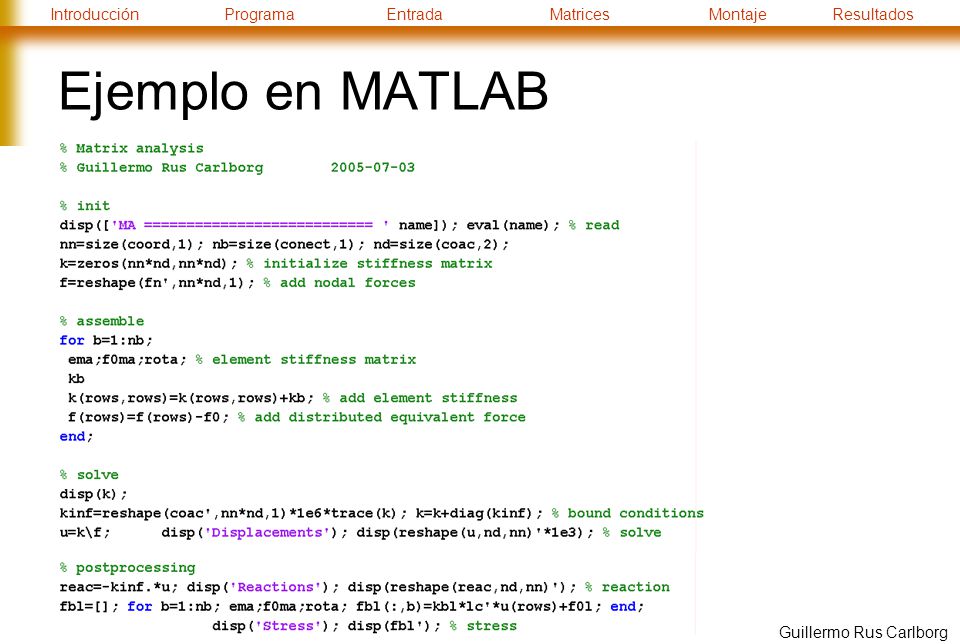

16 Ejemplo en MATLAB Guillermo Rus Carlborg
