INU Sistema de tratamiento de agua. Diseño

Presentación del tema: "INU Sistema de tratamiento de agua. Diseño"— Transcripción de la presentación:

1 INU Sistema de tratamiento de agua. Diseño
diálisis con agua de red. ? cloración del agua de red y pre tratamiento: arena, carbón activado, ablandador columnas de intercambio catiónico y aniónico reserva de agua tratada lámpara UV recirculación 24 horas cañerías de distribución osmosis inversa agua tratada en sala de lavado cambio de orden en pre tratamiento: arena, ablandador, carbón activado

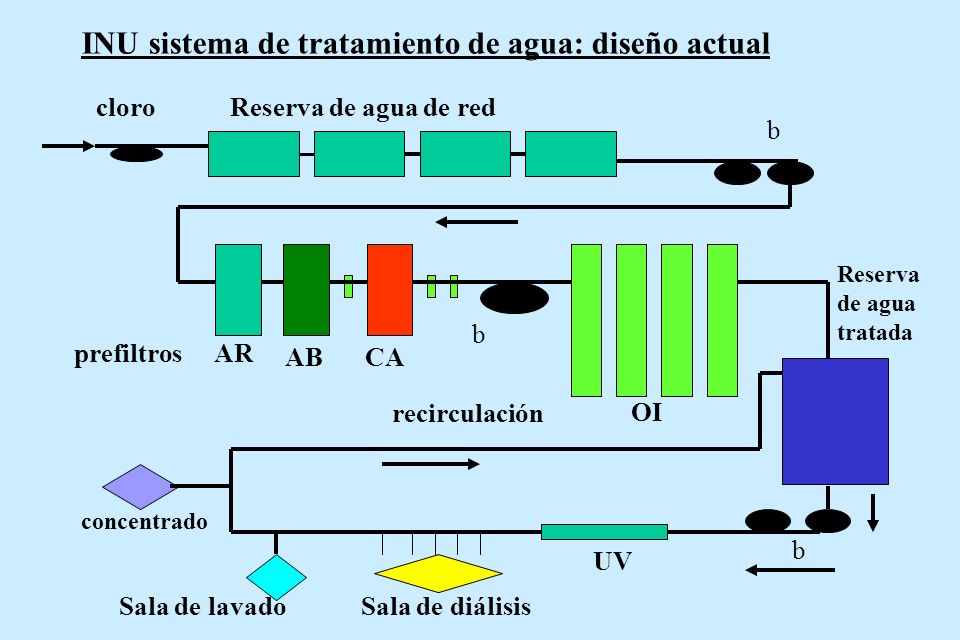

2 INU sistema de tratamiento de agua: diseño actual
cloro Reserva de agua de red b Reserva de agua tratada b prefiltros AR AB CA recirculación OI concentrado b UV Sala de lavado Sala de diálisis

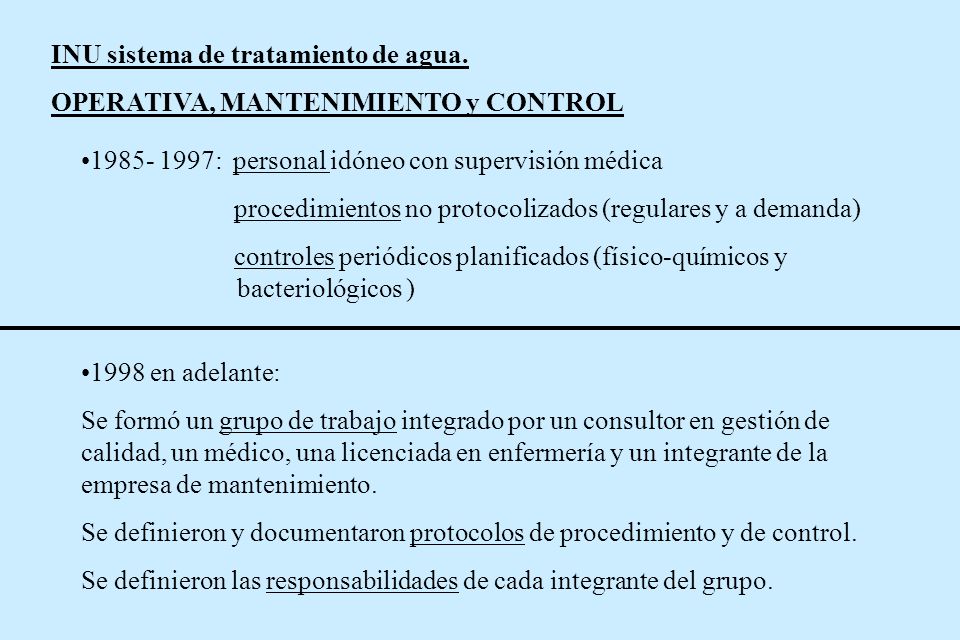

3 INU sistema de tratamiento de agua.
OPERATIVA, MANTENIMIENTO y CONTROL : personal idóneo con supervisión médica procedimientos no protocolizados (regulares y a demanda) controles periódicos planificados (físico-químicos y bacteriológicos ) 1998 en adelante: Se formó un grupo de trabajo integrado por un consultor en gestión de calidad, un médico, una licenciada en enfermería y un integrante de la empresa de mantenimiento. Se definieron y documentaron protocolos de procedimiento y de control. Se definieron las responsabilidades de cada integrante del grupo.

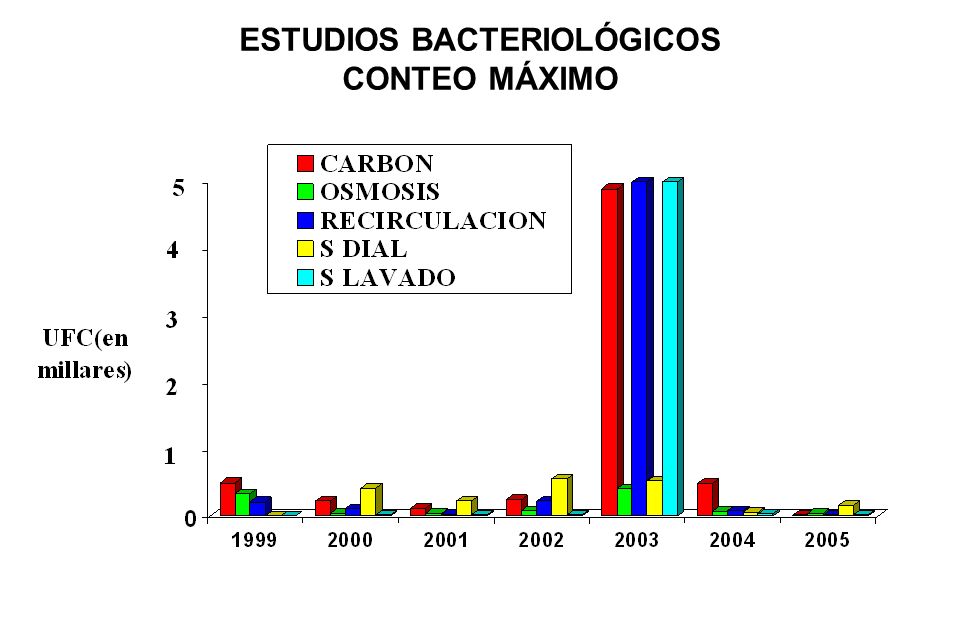

4 ESTUDIOS BACTERIOLÓGICOS CONTEO MÁXIMO

5 ESTUDIOS BACTERIOLÓGICOS PROMEDIO ANUAL DE UFC

6 ESTUDIOS BACTERIOLÓGICOS CONTEO MÁXIMO

7 ESTUDIOS BACTERIOLÓGICOS PROMEDIO ANUAL DE UFC

8 ESTUDIOS BACTERIOLÓGICOS CONTEO MÁXIMO EN DISTINTOS PUNTOS DURANTE EL AÑO 2005
UFC

9 INU sistema de tratamiento de agua
CLORO LIBRE POST CLORADOR en mgCl/L PROCEDIMIENTOS DE SATINITIZACIÓN CAMBIOS DE LA CARGA DE CARBÓN ACTIVADO SESIONES DE DIÁLISIS CON CHUCHOS (%) 1995 23 2 0.19 1996 34 6 0.08 1997 0.63±0.28 ( ) 15 1 0.13 1998 1.26±0.27 (0.76±1.71) 5 0.05 1999 1.64±0.32 ( ) 0.04 2000 1.53±0.39 ( ) 2001 1.74±0.97 ( ) 2002 1.67±0.29 ( ) 2003 1.40±1.35 ( ) 8 0.06 2004 3.06±0.39( ) 4 2005 3.37 0.03

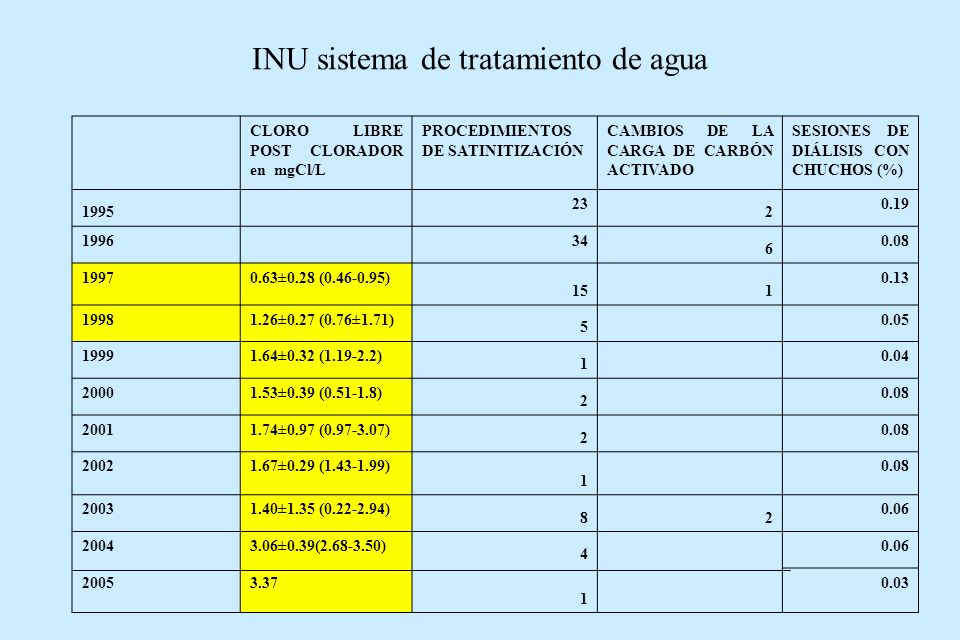

10 INU sistema de tratamiento de agua
CLORO LIBRE POST CLORADOR en mgCl/L PROCEDIMIENTOS DE SATINITIZACIÓN CAMBIOS DE LA CARGA DE CARBÓN ACTIVADO SESIONES DE DIÁLISIS CON CHUCHOS (%) 1995 23 2 0.19 1996 34 6 0.08 1997 0.63±0.28 ( ) 15 1 0.13 1998 1.26±0.27 (0.76±1.71) 5 0.05 1999 1.64±0.32 ( ) 0.04 2000 1.53±0.39 ( ) 2001 1.74±0.97 ( ) 2002 1.67±0.29 ( ) 2003 1.40±1.35 ( ) 8 0.06 2004 3.06±0.39( ) 4 2005 3.37 0.03

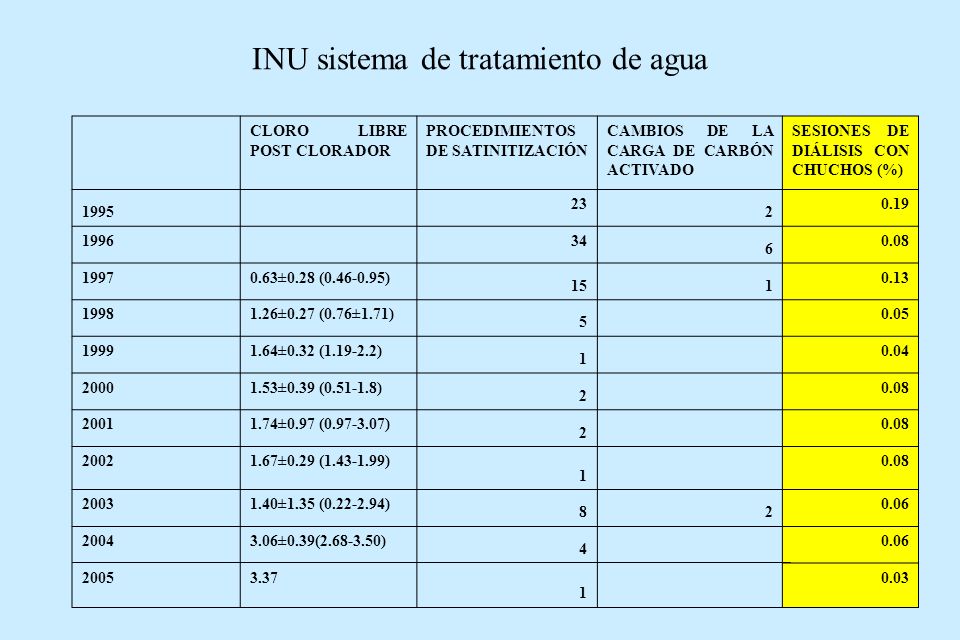

11 INU sistema de tratamiento de agua
CLORO LIBRE POST CLORADOR PROCEDIMIENTOS DE SATINITIZACIÓN CAMBIOS DE LA CARGA DE CARBÓN ACTIVADO SESIONES DE DIÁLISIS CON CHUCHOS (%) 1995 23 2 0.19 1996 34 6 0.08 1997 0.63±0.28 ( ) 15 1 0.13 1998 1.26±0.27 (0.76±1.71) 5 0.05 1999 1.64±0.32 ( ) 0.04 2000 1.53±0.39 ( ) 2001 1.74±0.97 ( ) 2002 1.67±0.29 ( ) 2003 1.40±1.35 ( ) 8 0.06 2004 3.06±0.39( ) 4 2005 3.37 0.03

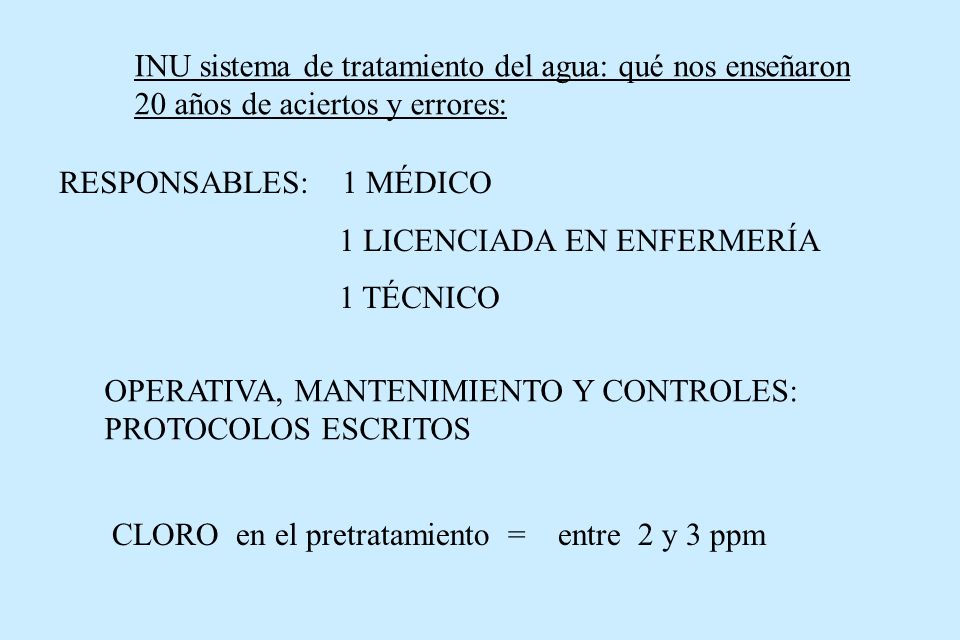

12 INU sistema de tratamiento del agua: qué nos enseñaron 20 años de aciertos y errores:
RESPONSABLES: 1 MÉDICO 1 LICENCIADA EN ENFERMERÍA 1 TÉCNICO OPERATIVA, MANTENIMIENTO Y CONTROLES: PROTOCOLOS ESCRITOS CLORO en el pretratamiento = entre 2 y 3 ppm
