Estadística Descriptiva

Presentación del tema: "Estadística Descriptiva"— Transcripción de la presentación:

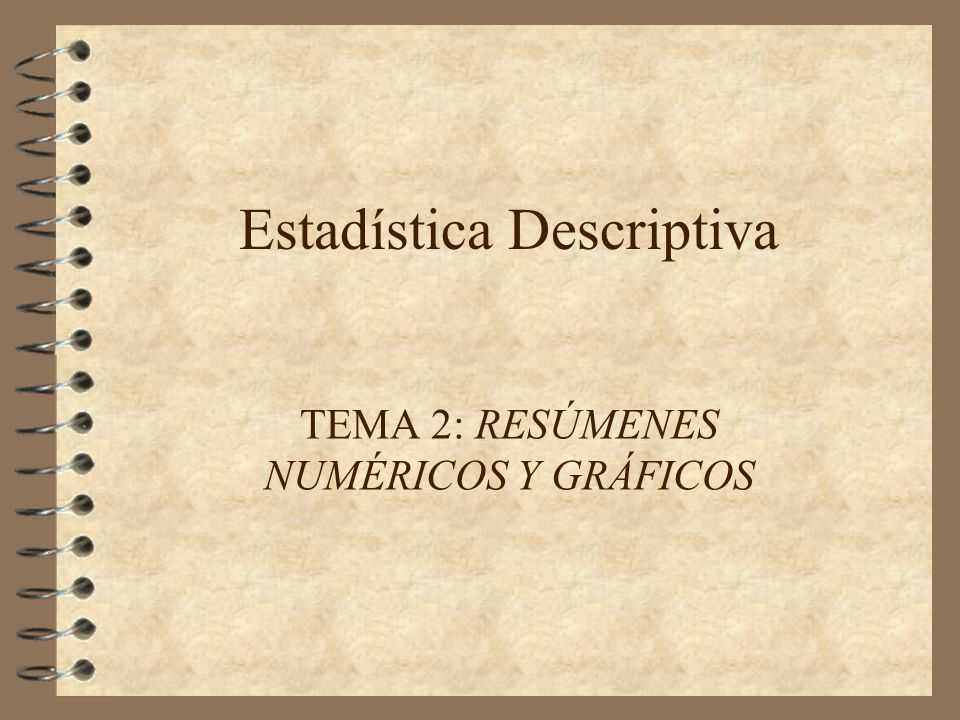

1 Estadística Descriptiva
TEMA 2: RESÚMENES NUMÉRICOS Y GRÁFICOS

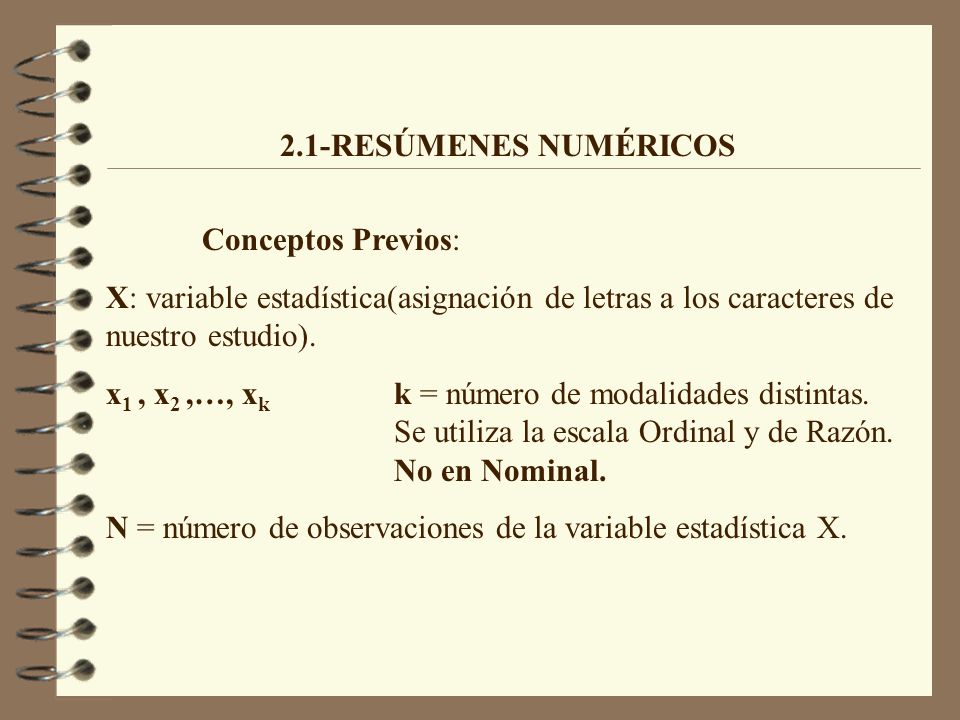

2 2.1-RESÚMENES NUMÉRICOS Conceptos Previos: X: variable estadística(asignación de letras a los caracteres de nuestro estudio). x1 , x2 ,…, xk k = número de modalidades distintas. Se utiliza la escala Ordinal y de Razón. No en Nominal. N = número de observaciones de la variable estadística X.

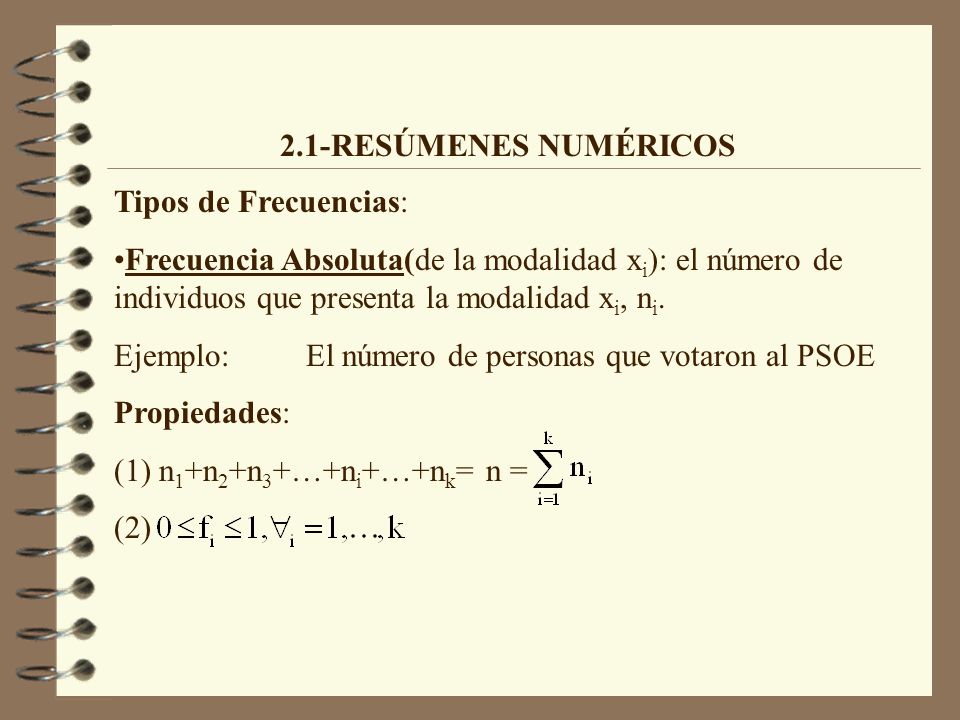

3 2.1-RESÚMENES NUMÉRICOS Tipos de Frecuencias: Frecuencia Absoluta(de la modalidad xi): el número de individuos que presenta la modalidad xi, ni. Ejemplo: El número de personas que votaron al PSOE Propiedades: (1) n1+n2+n3+…+ni+…+nk= n = (2)

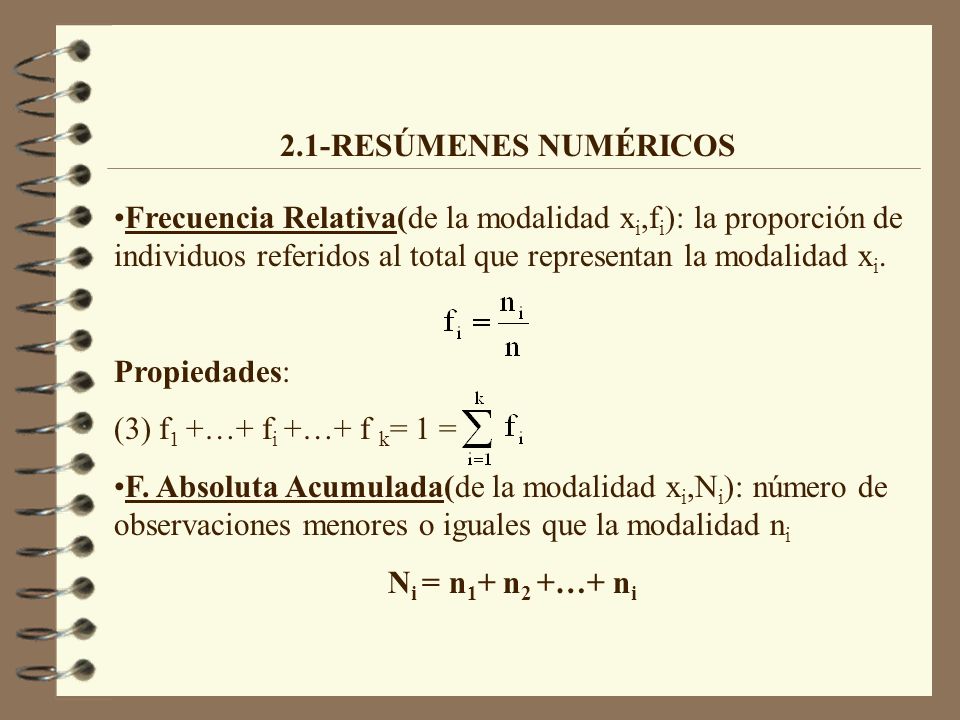

4 2.1-RESÚMENES NUMÉRICOS Frecuencia Relativa(de la modalidad xi,fi): la proporción de individuos referidos al total que representan la modalidad xi. Propiedades: (3) f1 +…+ fi +…+ f k= 1 = F. Absoluta Acumulada(de la modalidad xi,Ni): número de observaciones menores o iguales que la modalidad ni Ni = n1+ n2 +…+ ni

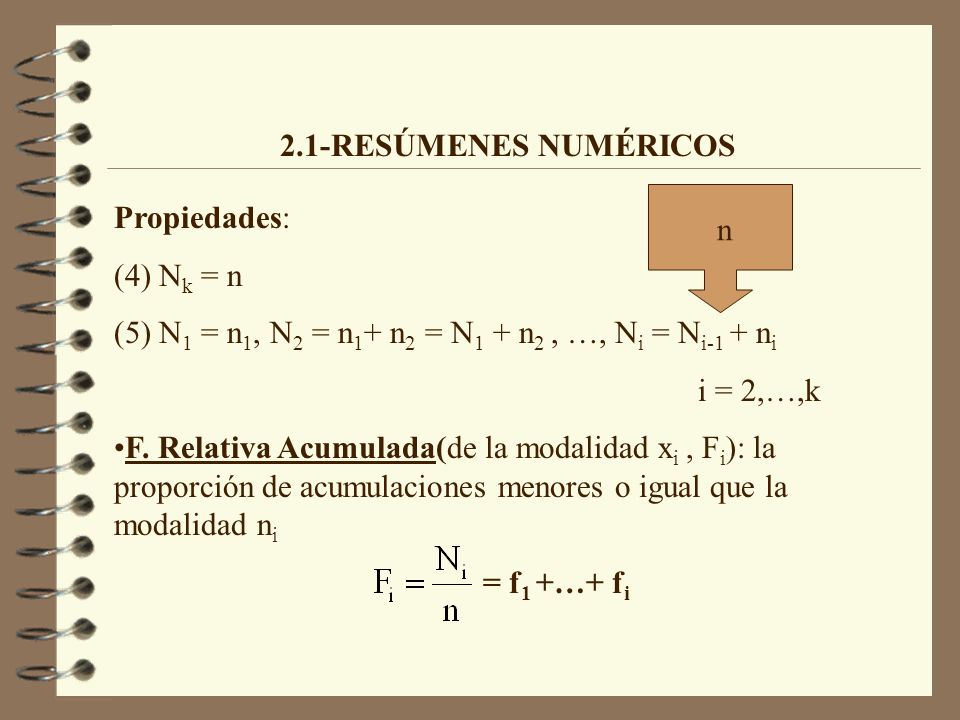

5 2.1-RESÚMENES NUMÉRICOS n Propiedades: (4) Nk = n (5) N1 = n1, N2 = n1+ n2 = N1 + n2 , …, Ni = Ni-1 + ni i = 2,…,k F. Relativa Acumulada(de la modalidad xi , Fi): la proporción de acumulaciones menores o igual que la modalidad ni = f1 +…+ fi

6 Propiedades: (6) Fk = 1 (7) F1 = f1, Fi = Fi-1 + fi i = 2,…,k

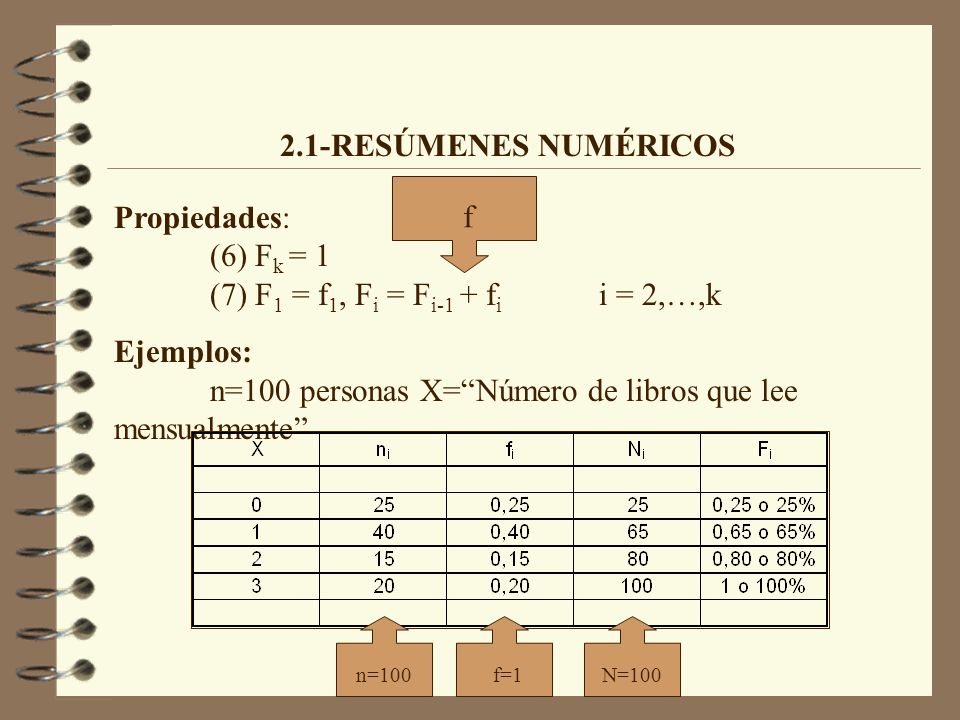

2.1-RESÚMENES NUMÉRICOS f Propiedades: (6) Fk = (7) F1 = f1, Fi = Fi-1 + fi i = 2,…,k Ejemplos: n=100 personas X=“Número de libros que lee mensualmente” n=100 f=1 N=100

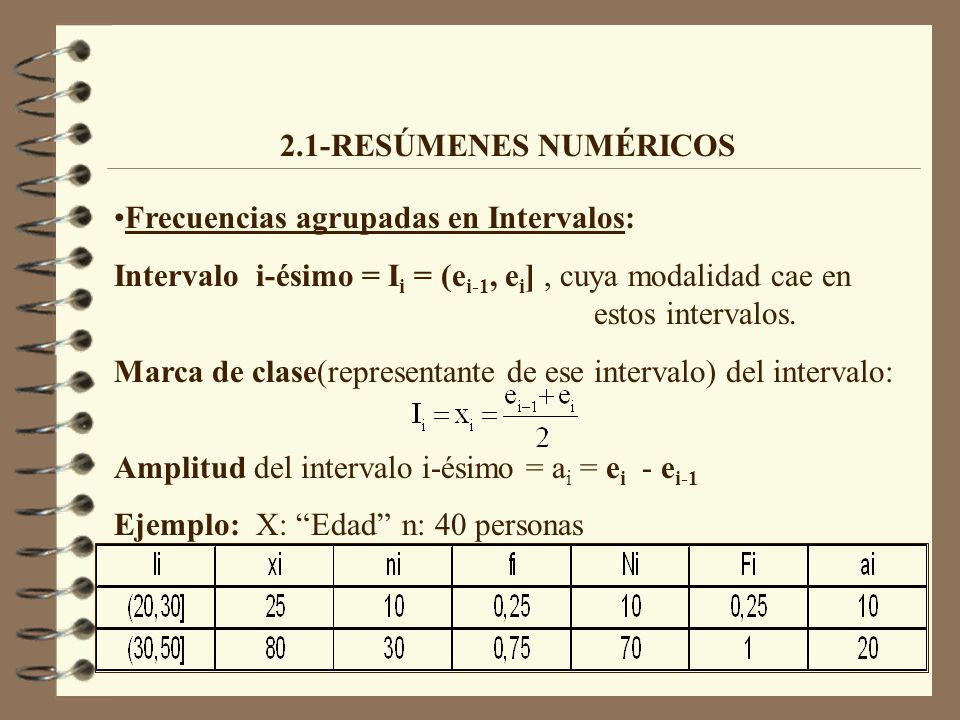

7 2.1-RESÚMENES NUMÉRICOS Frecuencias agrupadas en Intervalos: Intervalo i-ésimo = Ii = (ei-1, ei] , cuya modalidad cae en estos intervalos. Marca de clase(representante de ese intervalo) del intervalo: Amplitud del intervalo i-ésimo = ai = ei - ei-1 Ejemplo: X: “Edad” n: 40 personas

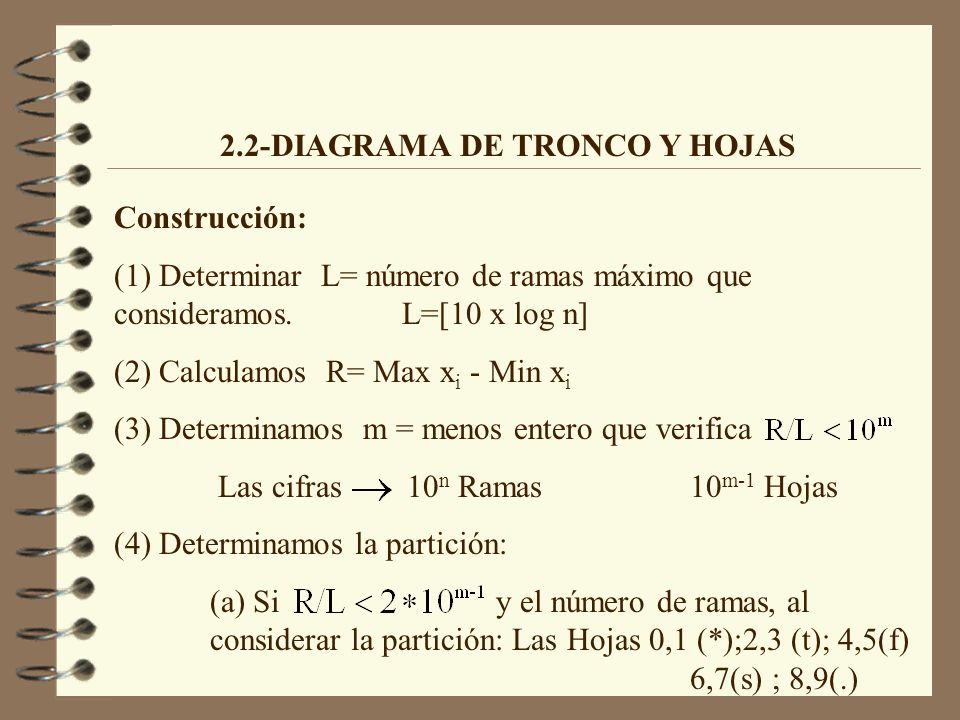

8 2.2-DIAGRAMA DE TRONCO Y HOJAS
Construcción: (1) Determinar L= número de ramas máximo que consideramos. L=[10 x log n] (2) Calculamos R= Max xi - Min xi (3) Determinamos m = menos entero que verifica Las cifras n Ramas 10m-1 Hojas (4) Determinamos la partición: (a) Si y el número de ramas, al considerar la partición: Las Hojas 0,1 (*);2,3 (t); 4,5(f) ,7(s) ; 8,9(.)

9 2.2-DIAGRAMA DE TRONCO Y HOJAS

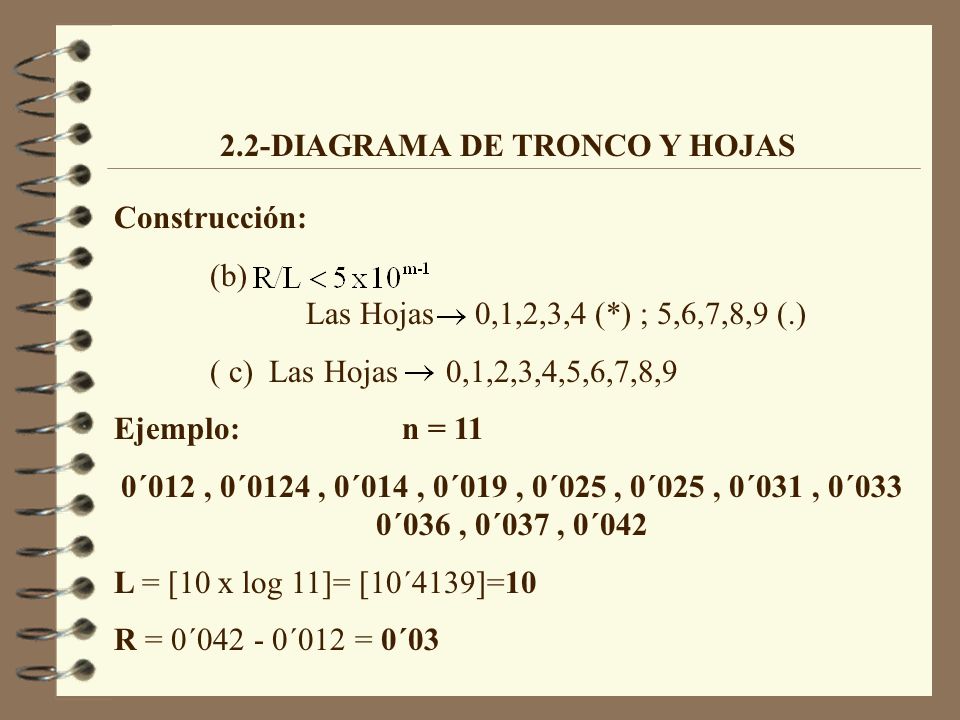

Construcción: (b) Las Hojas 0,1,2,3,4 (*) ; 5,6,7,8,9 (.) ( c) Las Hojas ,1,2,3,4,5,6,7,8,9 Ejemplo: n = 11 0´012 , 0´0124 , 0´014 , 0´019 , 0´025 , 0´025 , 0´031 , 0´033 0´036 , 0´037 , 0´042 L = [10 x log 11]= [10´4139]=10 R = 0´ ´012 = 0´03

10 2.2-DIAGRAMA DE TRONCO Y HOJAS

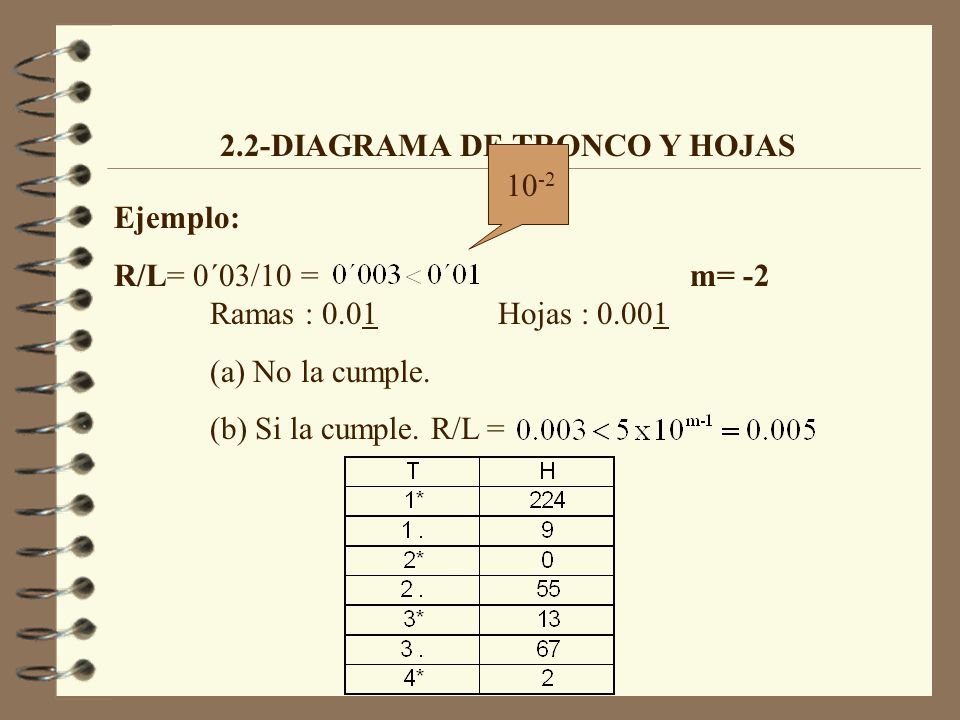

10-2 Ejemplo: R/L= 0´03/10 = m= -2 Ramas : Hojas : 0.001 (a) No la cumple. (b) Si la cumple. R/L =

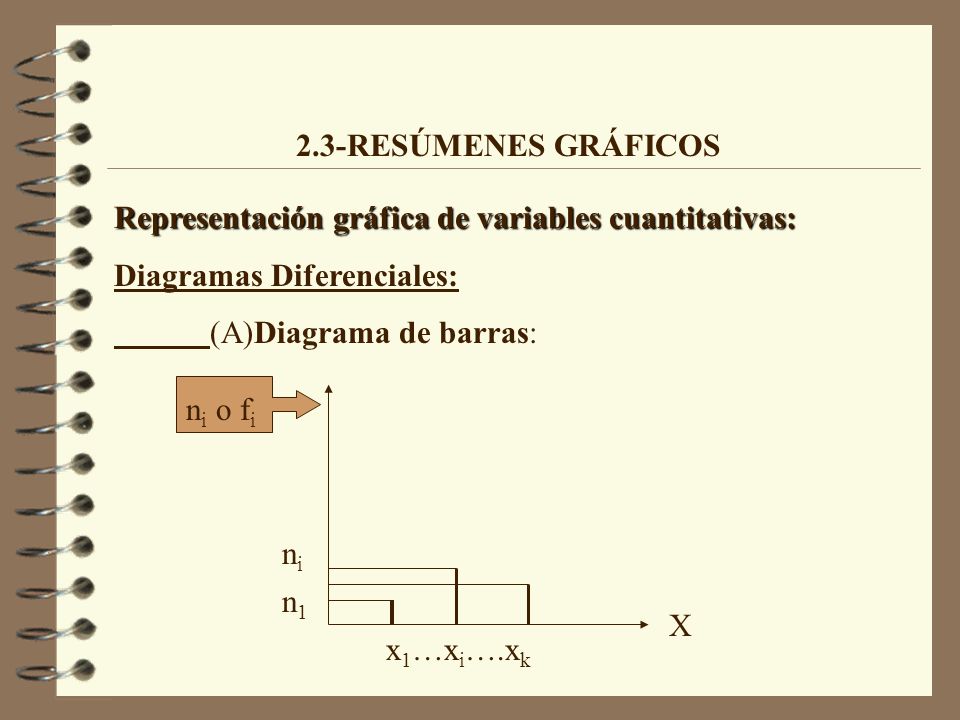

11 2.3-RESÚMENES GRÁFICOS Representación gráfica de variables cuantitativas: Diagramas Diferenciales: (A)Diagrama de barras: ni o fi ni n1 X x1…xi….xk

12 A mayor área, mayor frecuencia.

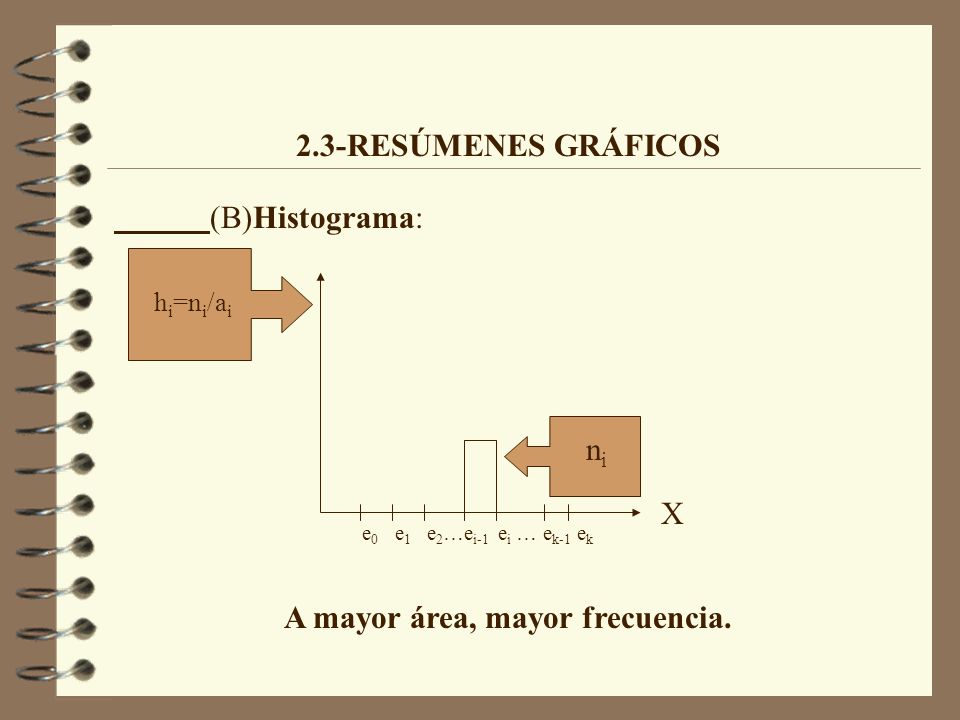

2.3-RESÚMENES GRÁFICOS (B)Histograma: hi=ni/ai ni X e0 e1 e2…ei-1 ei … ek-1 ek A mayor área, mayor frecuencia.

13 Unir con una poligonal lo puntos del diagrama

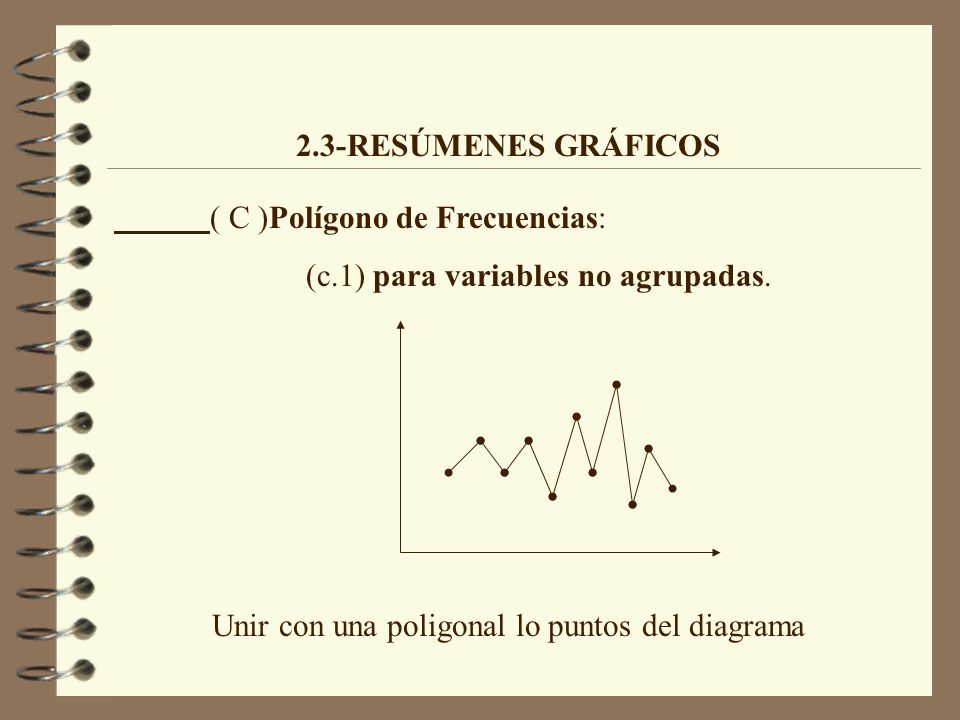

2.3-RESÚMENES GRÁFICOS ( C )Polígono de Frecuencias: (c.1) para variables no agrupadas. Unir con una poligonal lo puntos del diagrama

14 Unir con una diagonal los puntos medios de cada bloque

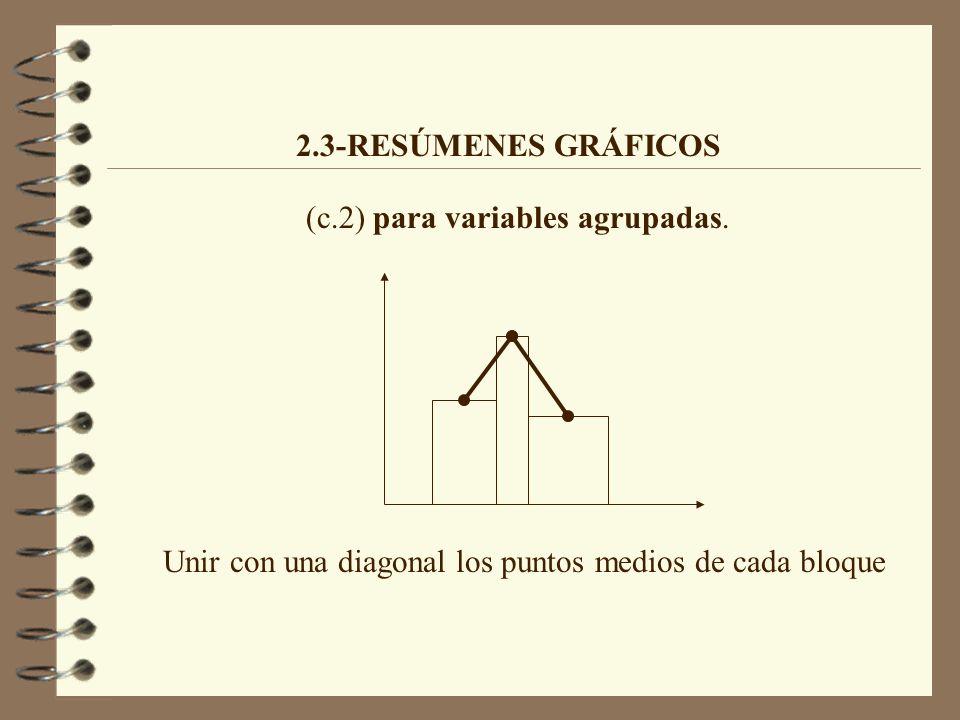

2.3-RESÚMENES GRÁFICOS (c.2) para variables agrupadas. Unir con una diagonal los puntos medios de cada bloque

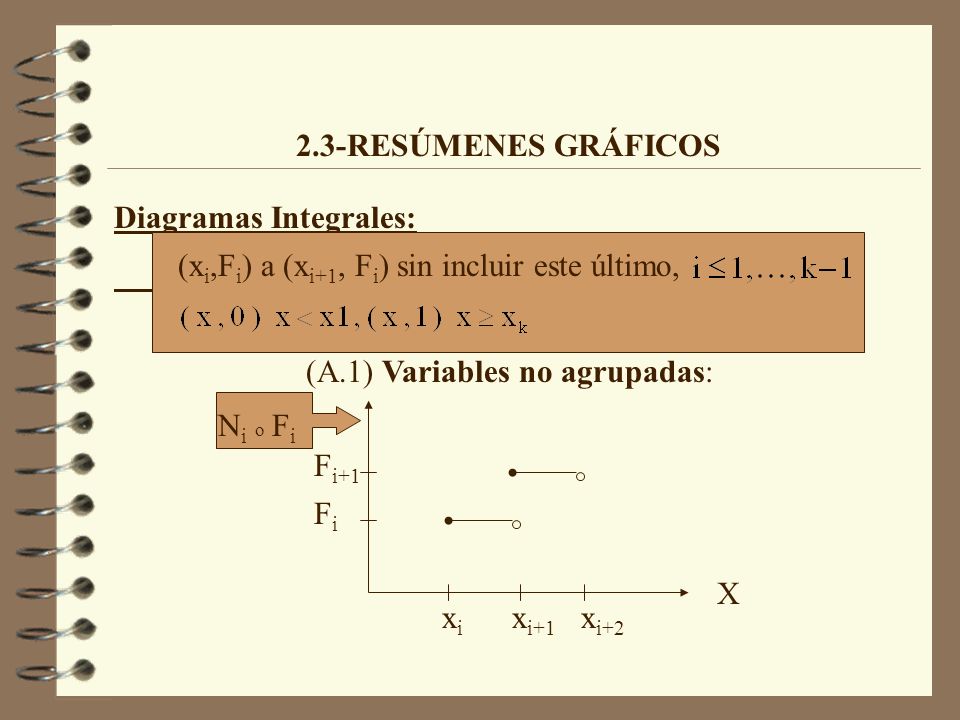

15 2.3-RESÚMENES GRÁFICOS Diagramas Integrales: (A)Curva acumulativa o Poligonal de frecuencias acumuladas: (A.1) Variables no agrupadas: (xi,Fi) a (xi+1, Fi) sin incluir este último, Ni o Fi Fi+1 Fi X xi xi+1 xi+2

16 ( ei , Fi )---( ei+1 , Fi+1 ), i=0,…,k-1

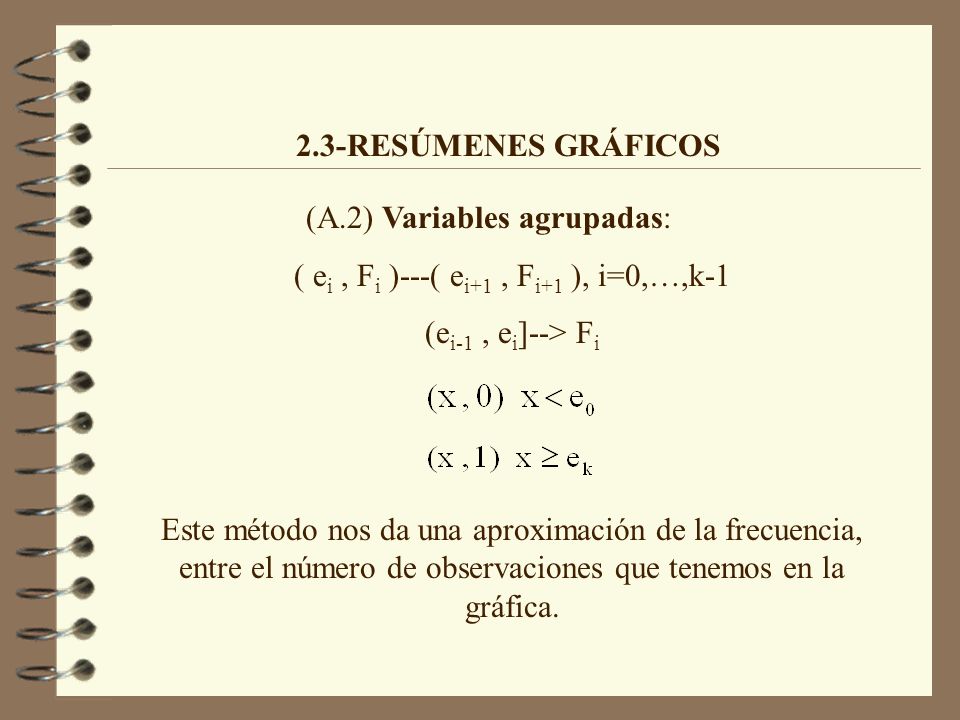

2.3-RESÚMENES GRÁFICOS (A.2) Variables agrupadas: ( ei , Fi )---( ei+1 , Fi+1 ), i=0,…,k-1 (ei-1 , ei]--> Fi Este método nos da una aproximación de la frecuencia, entre el número de observaciones que tenemos en la gráfica.

17 Utilización de frecuencias absolutas o relativas

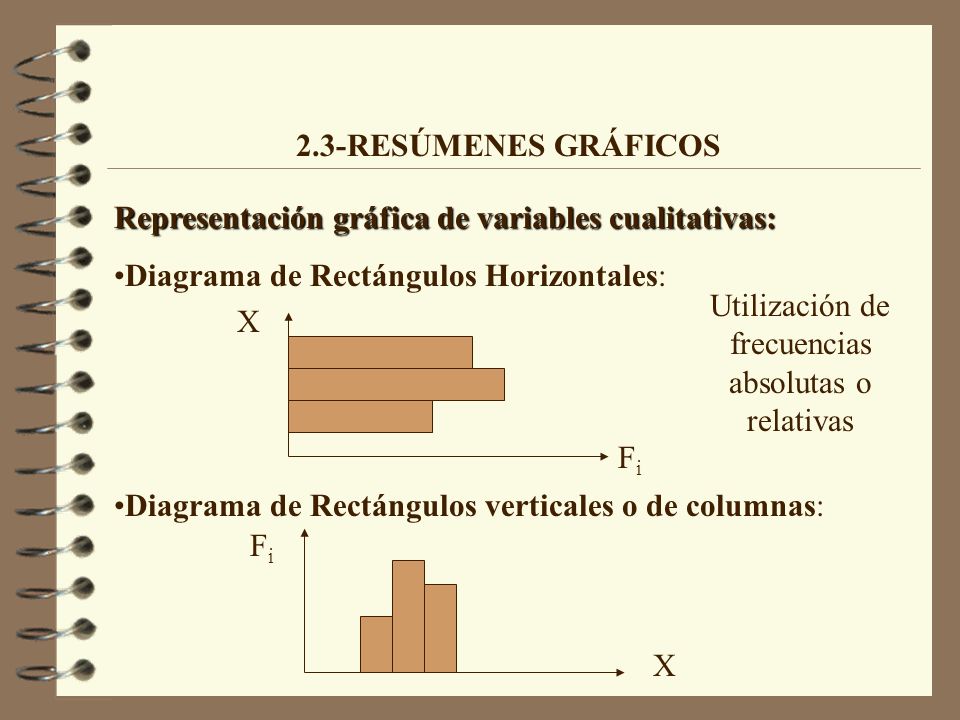

2.3-RESÚMENES GRÁFICOS Representación gráfica de variables cualitativas: Diagrama de Rectángulos Horizontales: Diagrama de Rectángulos verticales o de columnas: Utilización de frecuencias absolutas o relativas X Fi Fi X

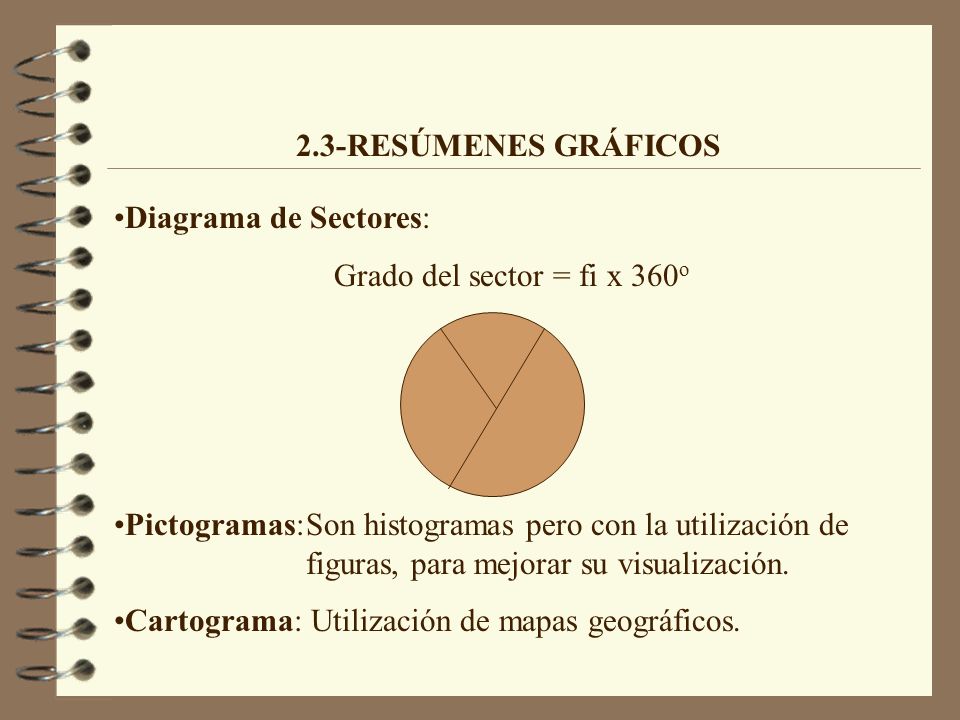

18 2.3-RESÚMENES GRÁFICOS Diagrama de Sectores: Grado del sector = fi x 360o Pictogramas: Son histogramas pero con la utilización de figuras, para mejorar su visualización. Cartograma: Utilización de mapas geográficos.

19 2.4-OTROS TIPOS DE GRÁFICOS

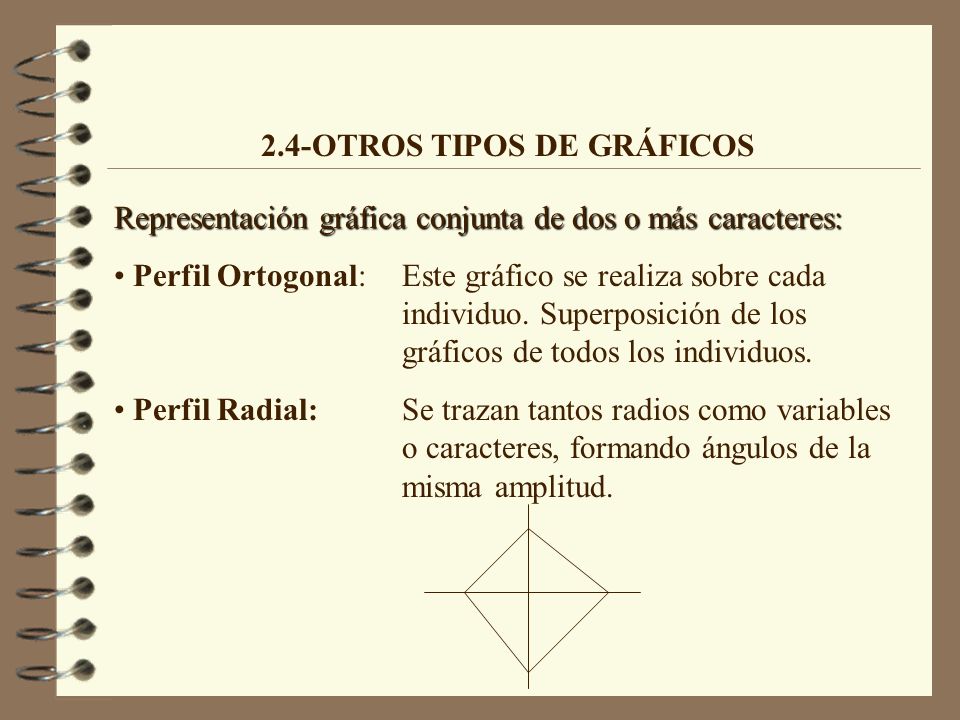

Representación gráfica conjunta de dos o más caracteres: Perfil Ortogonal: Este gráfico se realiza sobre cada individuo. Superposición de los gráficos de todos los individuos. Perfil Radial: Se trazan tantos radios como variables o caracteres, formando ángulos de la misma amplitud.

20 2.4-OTROS TIPOS DE GRÁFICOS

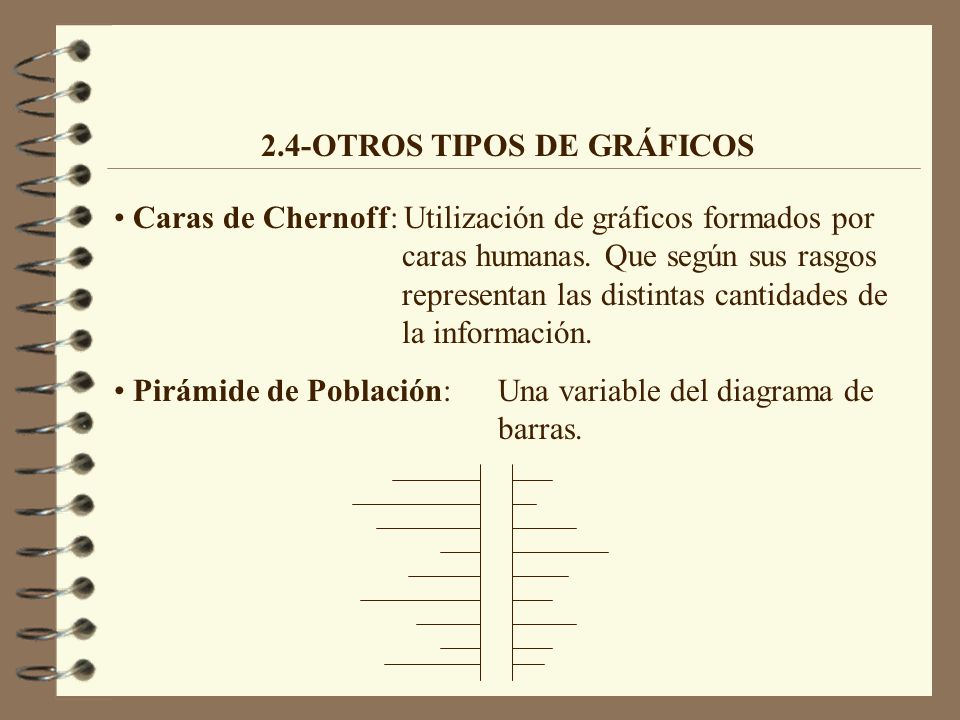

Caras de Chernoff: Utilización de gráficos formados por caras humanas. Que según sus rasgos representan las distintas cantidades de la información. Pirámide de Población: Una variable del diagrama de barras.

21 2.4-OTROS TIPOS DE GRÁFICOS

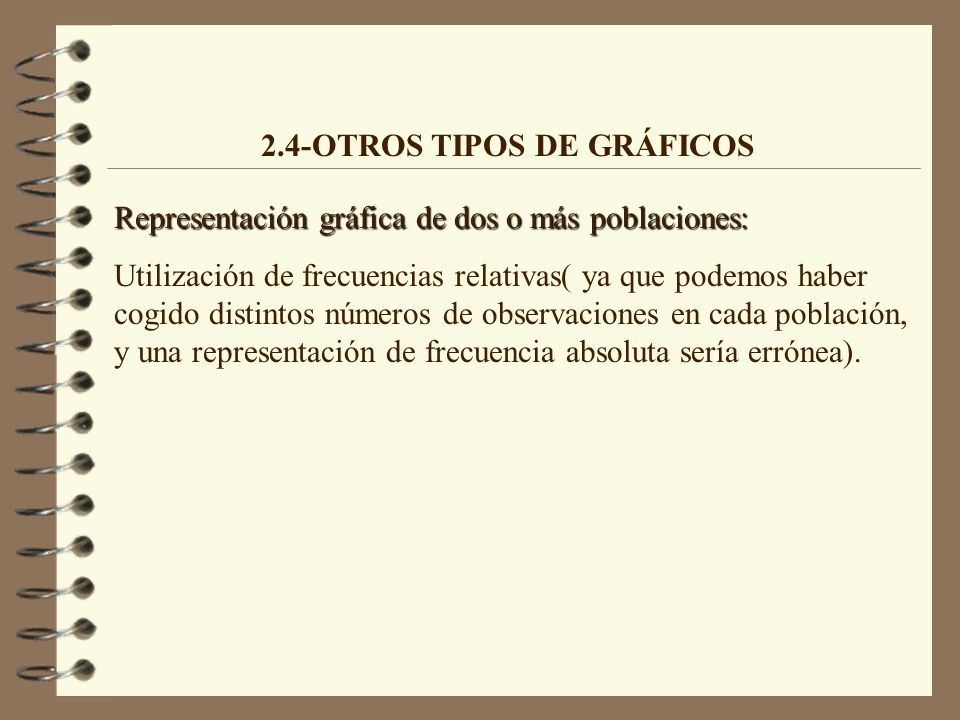

Representación gráfica de dos o más poblaciones: Utilización de frecuencias relativas( ya que podemos haber cogido distintos números de observaciones en cada población, y una representación de frecuencia absoluta sería errónea).

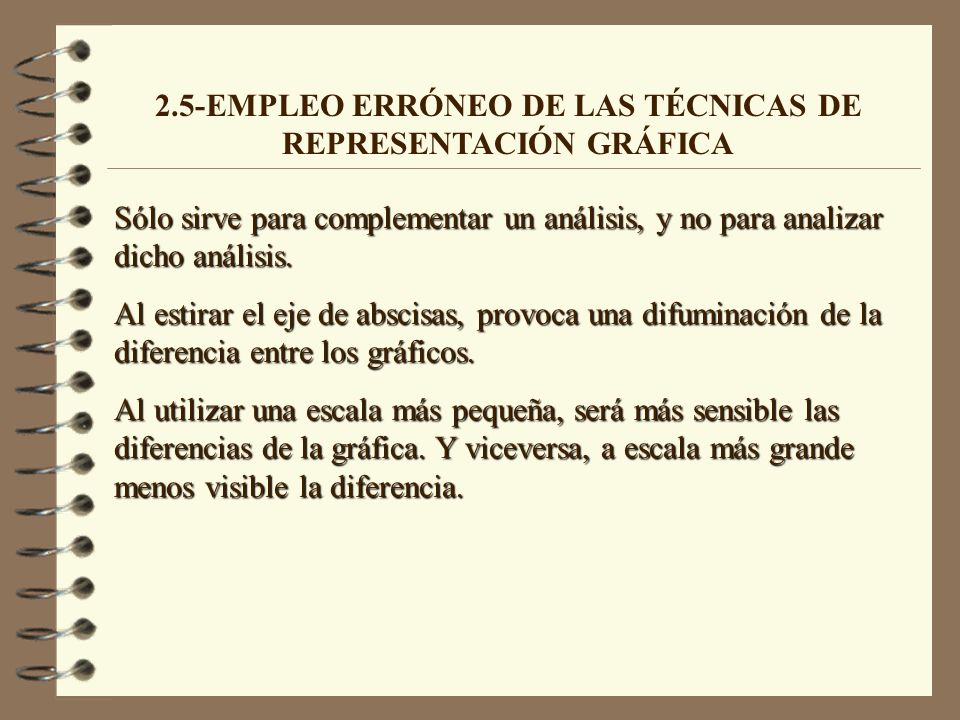

22 2.5-EMPLEO ERRÓNEO DE LAS TÉCNICAS DE REPRESENTACIÓN GRÁFICA
Sólo sirve para complementar un análisis, y no para analizar dicho análisis. Al estirar el eje de abscisas, provoca una difuminación de la diferencia entre los gráficos. Al utilizar una escala más pequeña, será más sensible las diferencias de la gráfica. Y viceversa, a escala más grande menos visible la diferencia.

23 FIN José Antonio Cortegana Camúñez
