2 Modelamiento centrado en Flujos de Información

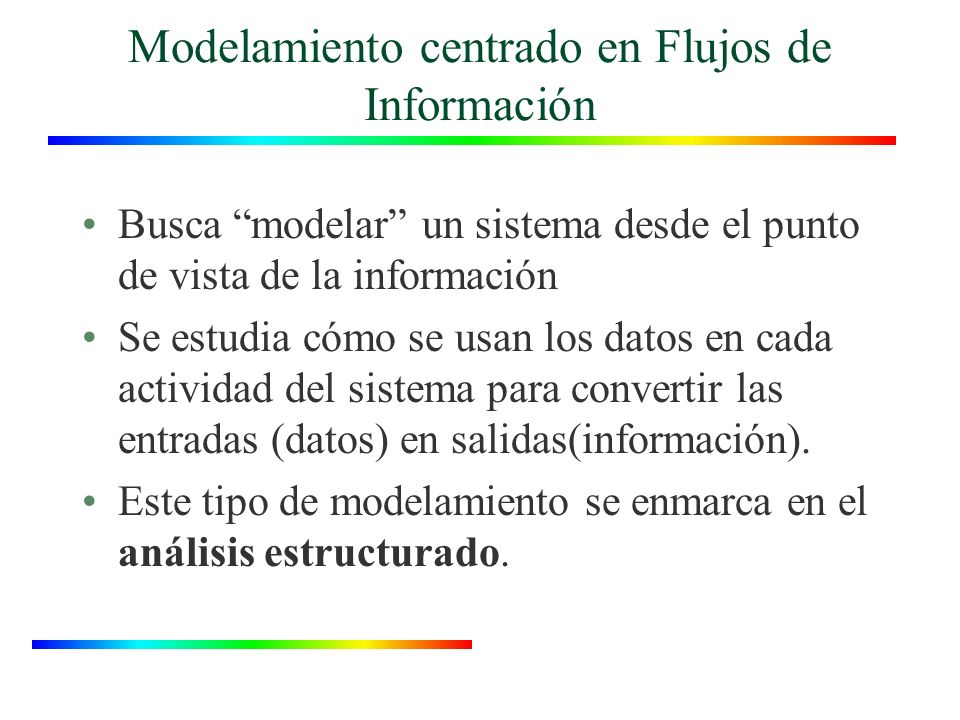

Busca “modelar” un sistema desde el punto de vista de la información Se estudia cómo se usan los datos en cada actividad del sistema para convertir las entradas (datos) en salidas(información). Este tipo de modelamiento se enmarca en el análisis estructurado.

3 Idea General de Modelamiento

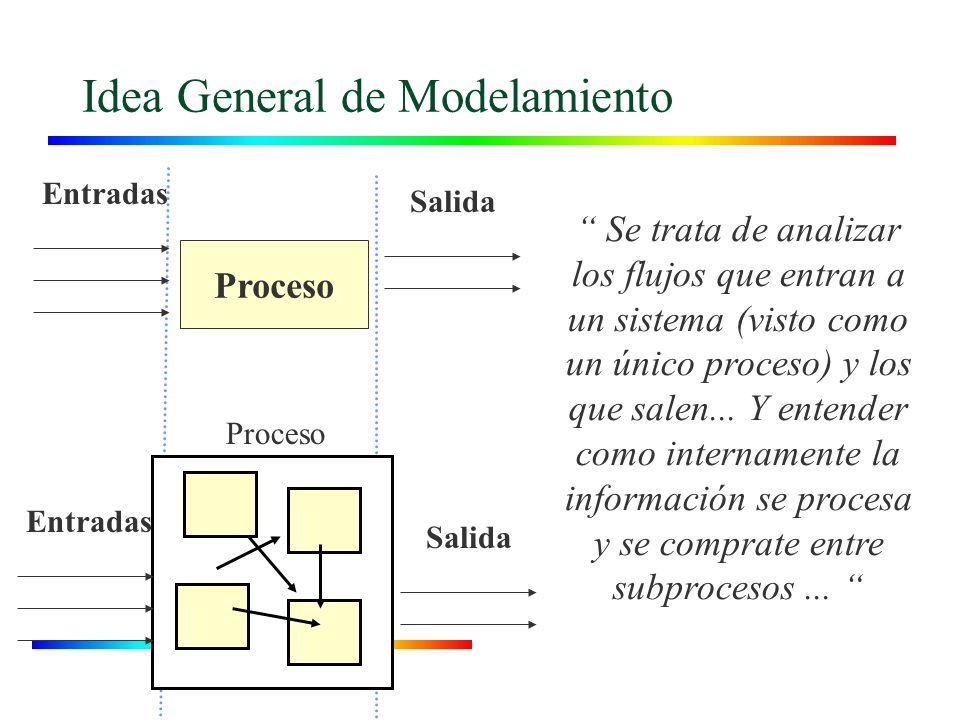

Proceso Entradas Salida “ Se trata de analizar los flujos que entran a un sistema (visto como un único proceso) y los que salen... Y entender como internamente la información se procesa y se comprate entre subprocesos ... “

4 Idea General de Modelamiento

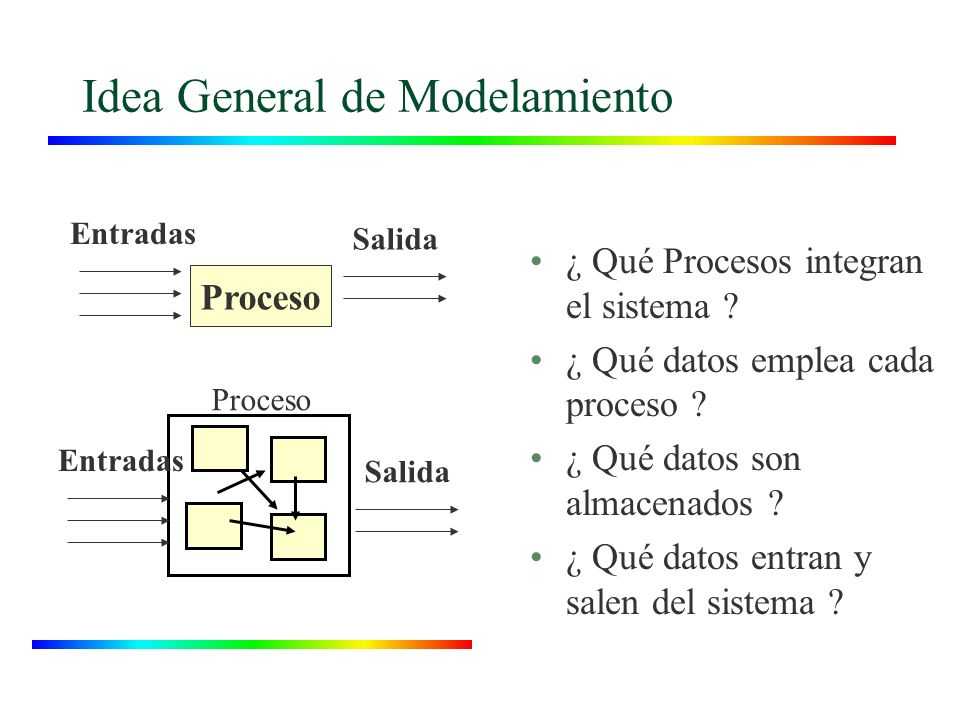

Proceso Entradas Salida ¿ Qué Procesos integran el sistema ? ¿ Qué datos emplea cada proceso ? ¿ Qué datos son almacenados ? ¿ Qué datos entran y salen del sistema ?

5 Basado en idea de : Eduardo Jara G.

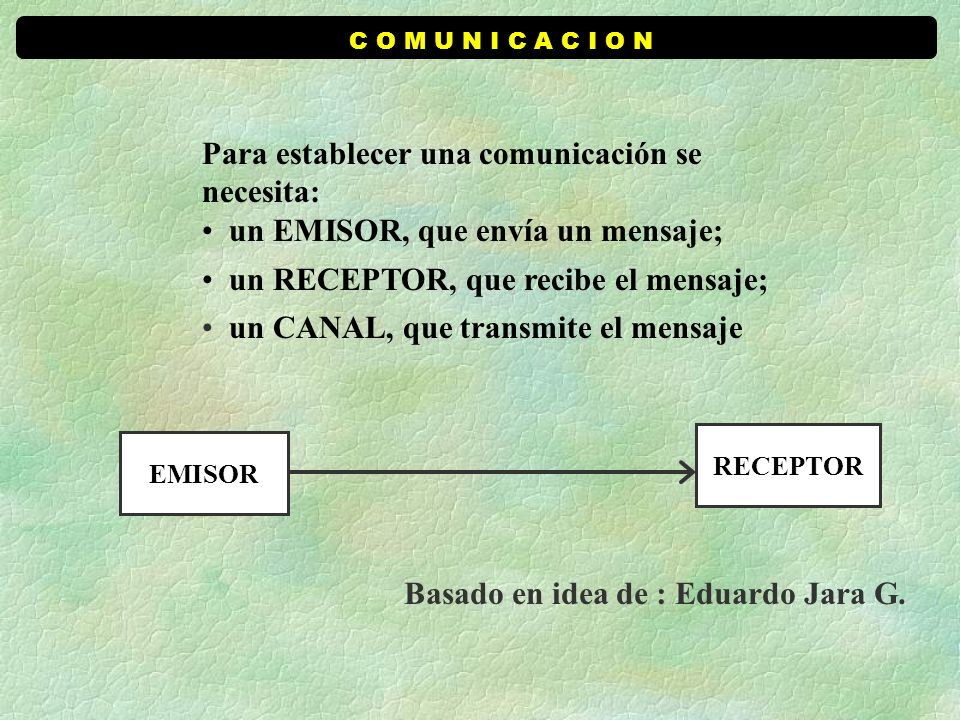

C O M U N I C A C I O N Para establecer una comunicación se necesita: un EMISOR, que envía un mensaje; un RECEPTOR, que recibe el mensaje; un CANAL, que transmite el mensaje RECEPTOR EMISOR Basado en idea de : Eduardo Jara G.

6 EMISOR-RECEPTOR CANAL EMISOR-RECEPTOR
C O M U N I C A C I O N EMISOR-RECEPTOR CANAL EMISOR-RECEPTOR

7 EMISOR-RECEPTOR CANAL EMISOR-RECEPTOR
C O M U N I C A C I O N EMISOR-RECEPTOR CANAL EMISOR-RECEPTOR

8 MEMORIA EMISOR-RECEPTOR CANAL EMISOR-RECEPTOR

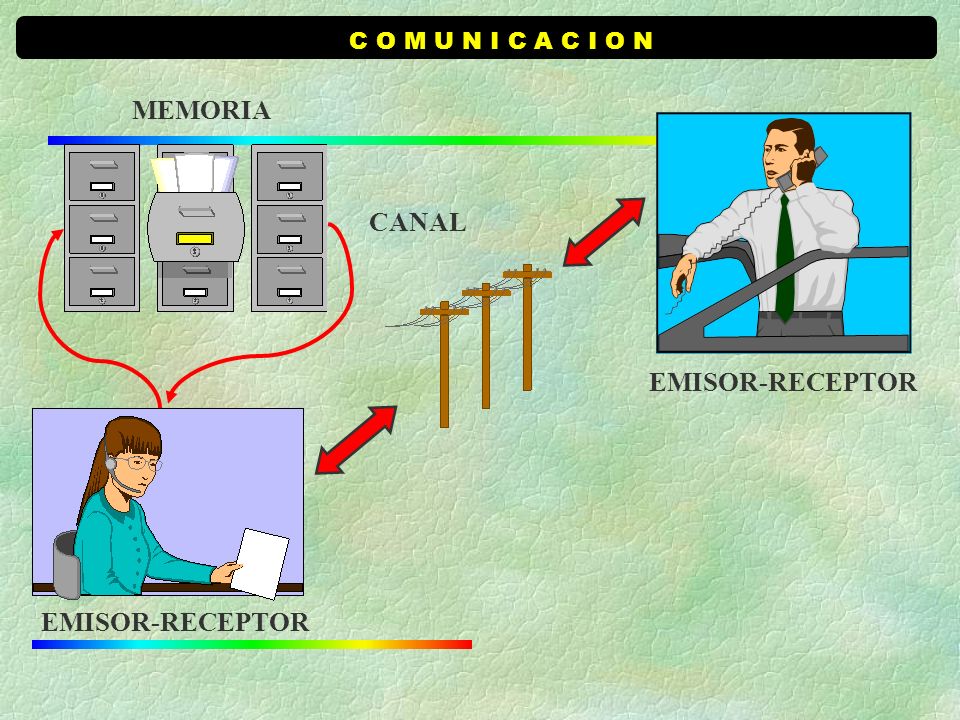

C O M U N I C A C I O N MEMORIA EMISOR-RECEPTOR CANAL EMISOR-RECEPTOR

9 EL SISTEMA MEMORIA CANAL EMISOR-RECEPTOR EMISOR-RECEPTOR
C O M U N I C A C I O N MEMORIA EMISOR-RECEPTOR CANAL EMISOR-RECEPTOR EL SISTEMA

10 ENTIDAD EXTERNA EL SISTEMA MEMORIA CANAL EMISOR-RECEPTOR

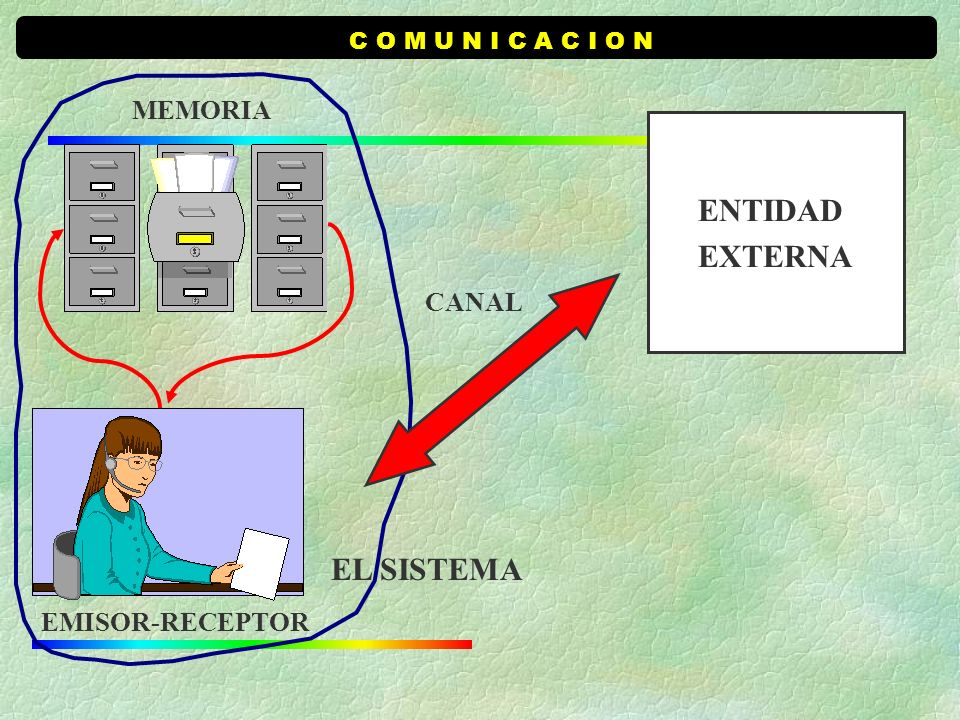

C O M U N I C A C I O N MEMORIA ENTIDAD EXTERNA CANAL EMISOR-RECEPTOR EL SISTEMA

11 ENTIDAD EXTERNA EL SISTEMA MEMORIA CANAL PROCESO

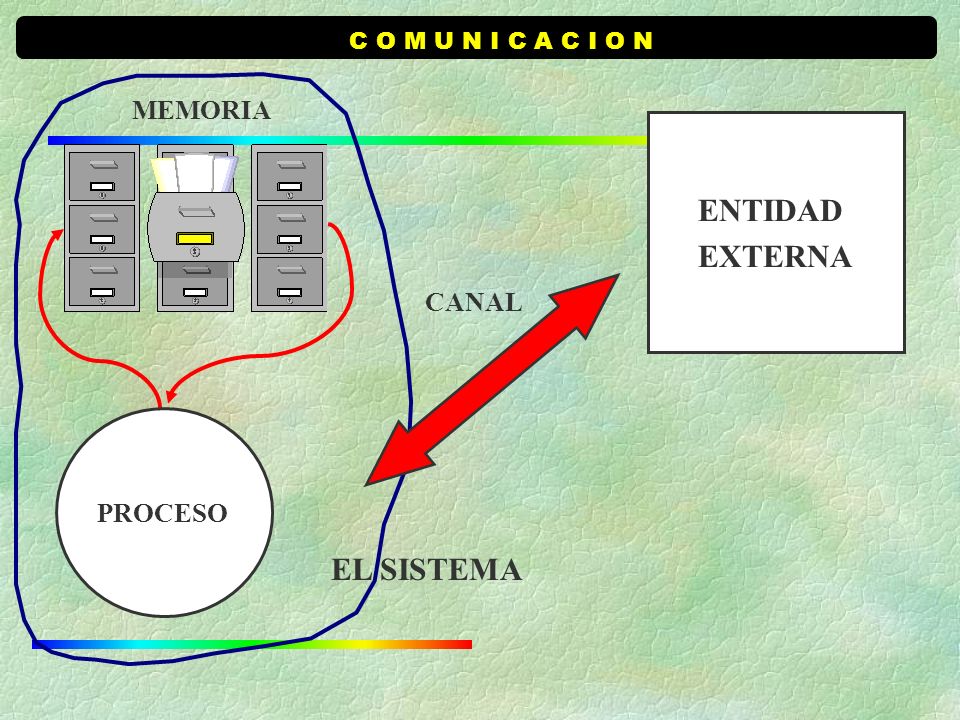

C O M U N I C A C I O N MEMORIA ENTIDAD EXTERNA CANAL PROCESO EL SISTEMA

12 Flujo de datos EL SISTEMA

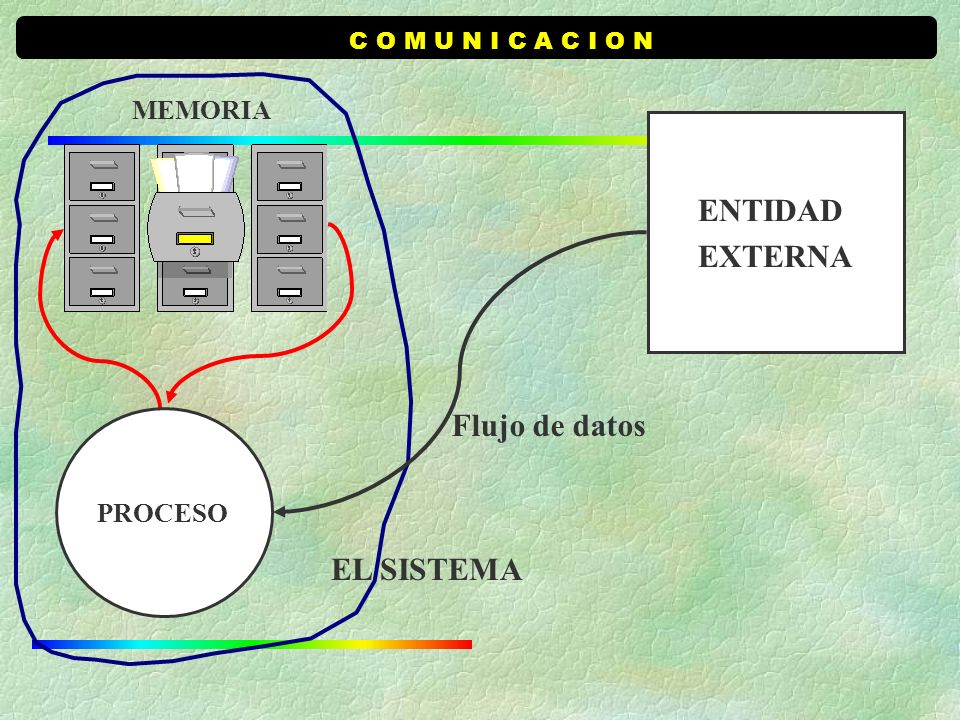

C O M U N I C A C I O N MEMORIA ENTIDAD EXTERNA Flujo de datos PROCESO EL SISTEMA

13 Flujo de datos EL SISTEMA

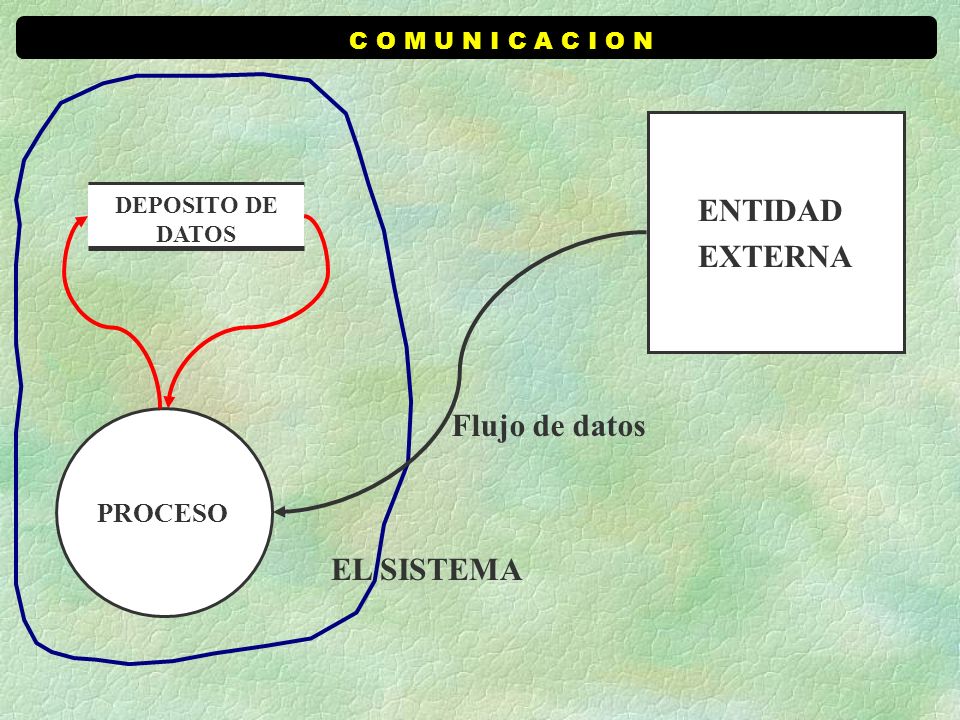

C O M U N I C A C I O N ENTIDAD EXTERNA DEPOSITO DE DATOS Flujo de datos PROCESO EL SISTEMA

14 DIAGRAMA DE FLUJO DE DATOS ( D F D )

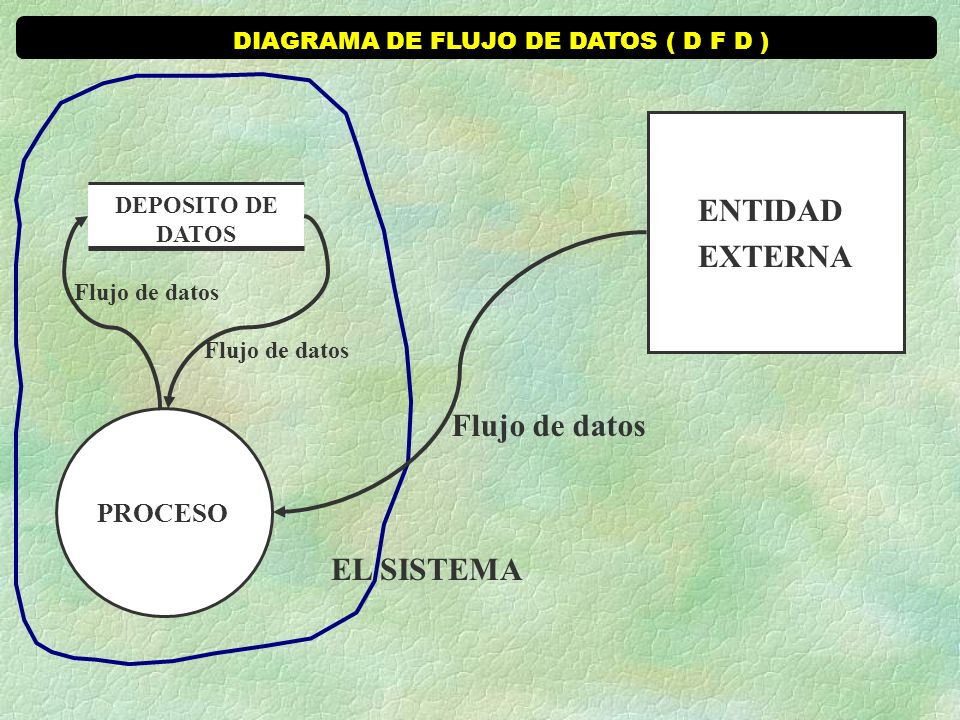

ENTIDAD EXTERNA DEPOSITO DE DATOS Flujo de datos Flujo de datos PROCESO EL SISTEMA

15 DIAGRAMA DE FLUJO DE DATOS ( D F D )

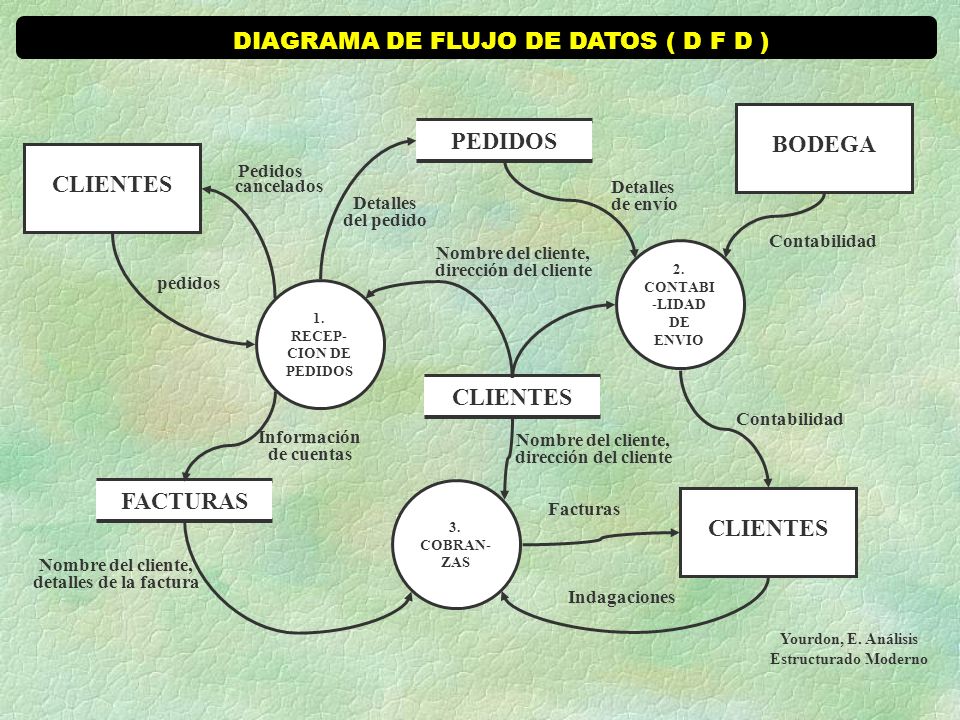

PEDIDOS BODEGA CLIENTES Detalles de envío Detalles del pedido Pedidos cancelados Contabilidad CONTABILIDAD DE ENVIO pedidos Nombre del cliente, dirección del cliente RECEPCION CLIENTES Contabilidad Información de cuentas Nombre del cliente, dirección del cliente FACTURAS CLIENTES COBRANZAS Facturas Nombre del cliente, detalles de la factura Indagaciones

16 DIAGRAMA DE FLUJO DE DATOS ( D F D )

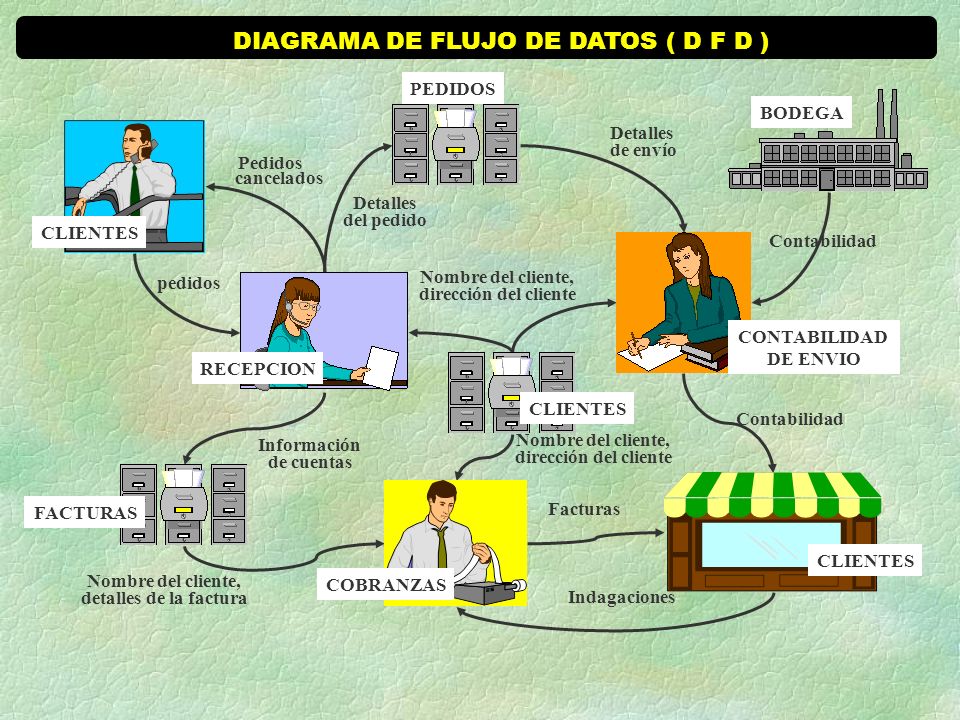

BODEGA PEDIDOS Información de cuentas Facturas Indagaciones Contabilidad Detalles de envío Nombre del cliente, dirección del cliente del pedido pedidos Pedidos cancelados detalles de la factura CLIENTES 2. CONTABI-LIDAD DE ENVIO 1. RECEP-CION DE PEDIDOS CLIENTES FACTURAS 3. COBRAN-ZAS CLIENTES Yourdon, E. Análisis Estructurado Moderno

17 Diagrama de Flujo de Datos

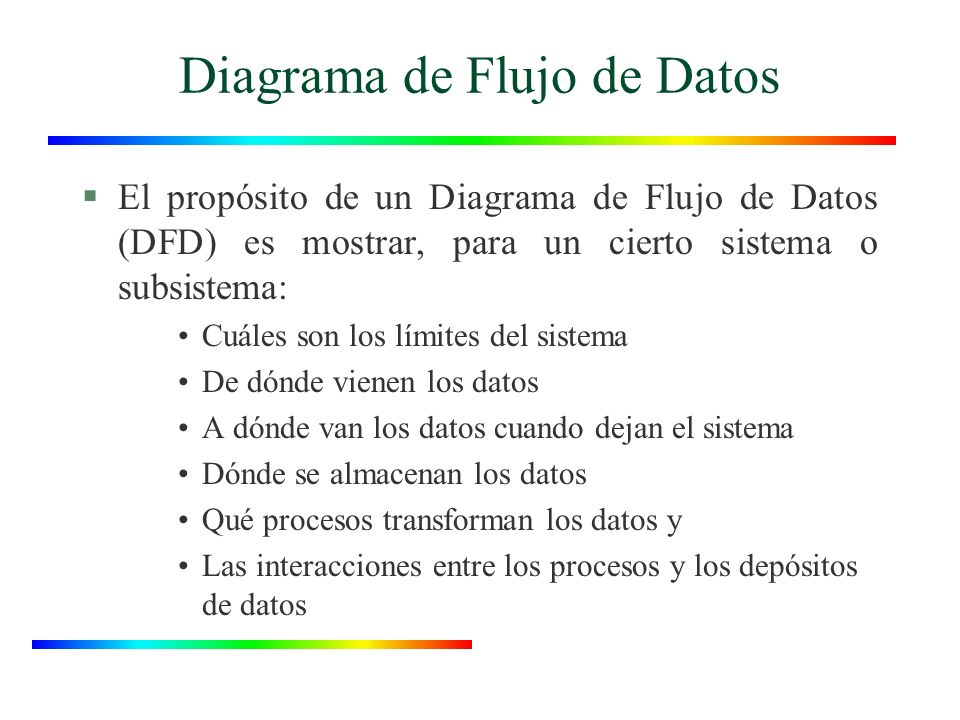

El propósito de un Diagrama de Flujo de Datos (DFD) es mostrar, para un cierto sistema o subsistema: Cuáles son los límites del sistema De dónde vienen los datos A dónde van los datos cuando dejan el sistema Dónde se almacenan los datos Qué procesos transforman los datos y Las interacciones entre los procesos y los depósitos de datos

18 DFD (Diagrama de Flujo de Datos)

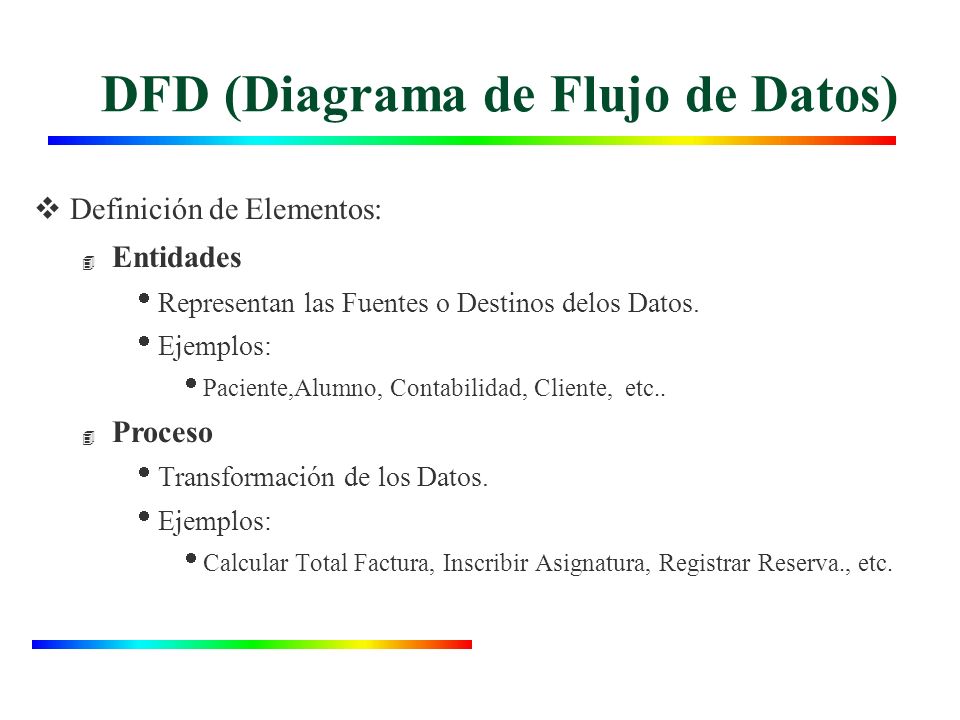

Definición de Elementos: Entidades Representan las Fuentes o Destinos delos Datos. Ejemplos: Paciente,Alumno, Contabilidad, Cliente, etc.. Proceso Transformación de los Datos. Calcular Total Factura, Inscribir Asignatura, Registrar Reserva., etc.

19 DFD (Diagrama de Flujo de Datos)
Definición de Elementos: Flujos de Información: Movimiento de Datos Por ejemplo: Detalle de Factura, Datos del Cliente, Orden de Compra, etc. Se compone de Datos Elementales Almacenes de Datos: Repositorio delos datos procesados y utilizados por los procesos del sistema. Por ejemplo: Facturas,Clientes, Productos, Facturas Rechazadas, Habitaciones Reservadas, etc.

20 DFD (Diagrama de Flujo de Datos)

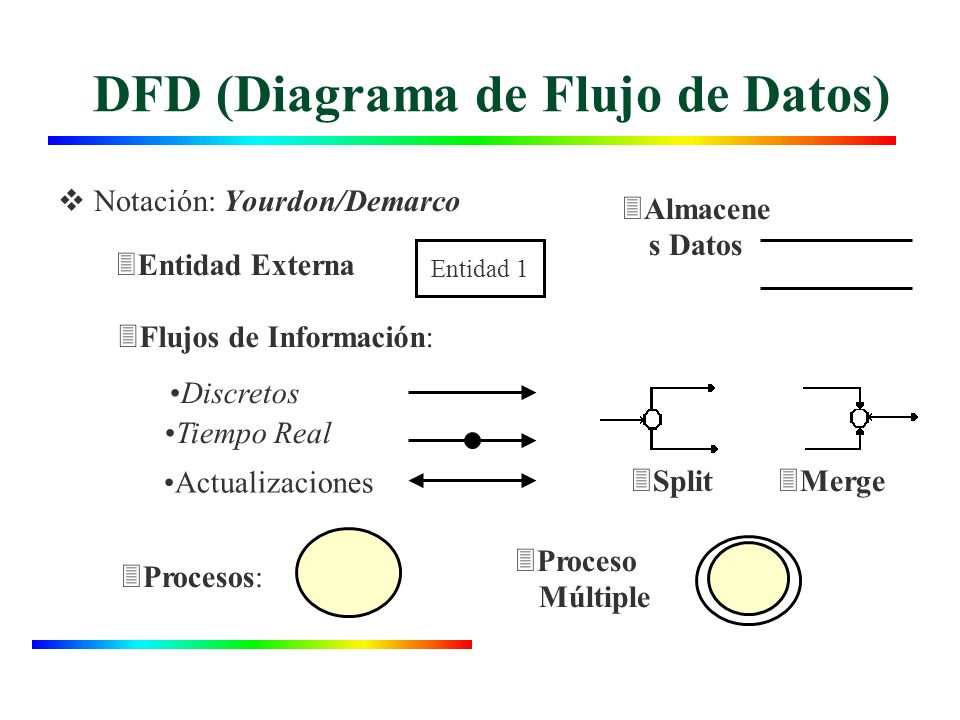

Notación: Yourdon/Demarco Almacenes Datos Entidad Externa Entidad 1 Flujos de Información: Discretos Tiempo Real Actualizaciones Split Merge Proceso Múltiple Procesos:

21 DFD (Diagrama de Flujo de Datos)

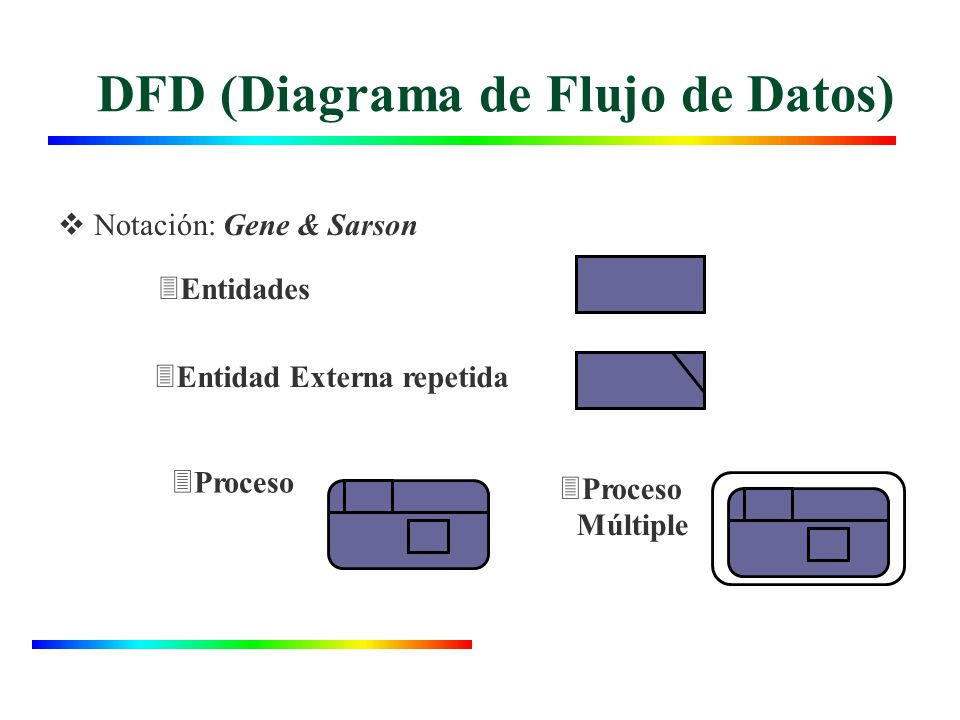

Notación: Gene & Sarson Entidades Entidad Externa repetida Proceso Proceso Múltiple

22 DFD (Diagrama de Flujo de Datos)

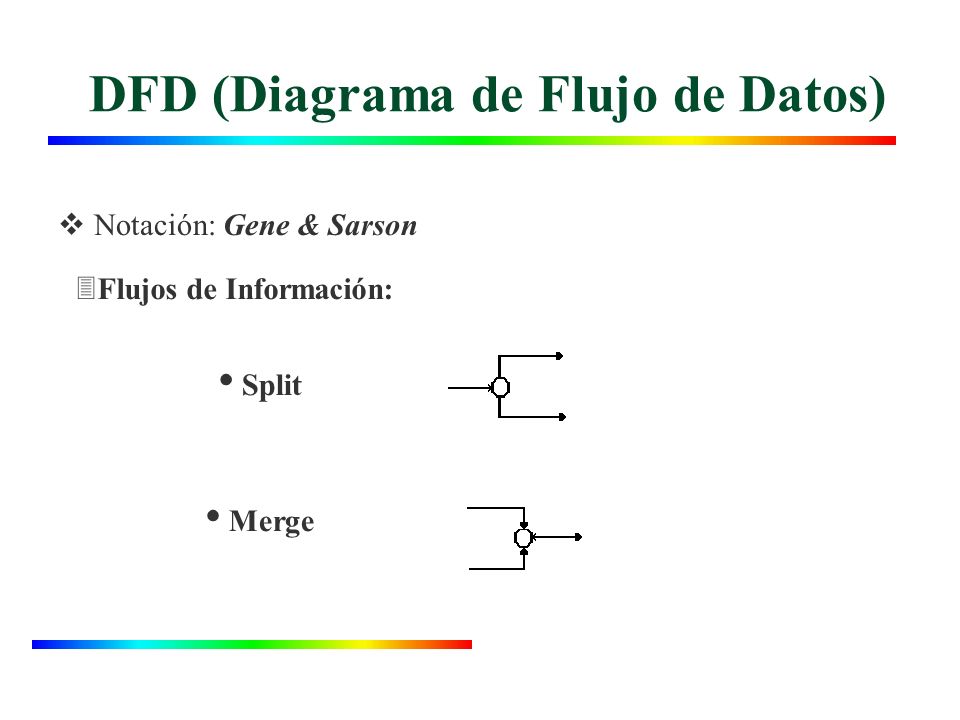

Notación: Gene & Sarson Flujos de Información: Split Merge

23 DFD (Diagrama de Flujo de Datos)
Entidad Externa Entidad Externa Sistema Computarizado Entidad Externa Entidad Externa Entidad Externa

24 Diagrama de Nivel Superior Diagramas de Nivel de Detalle

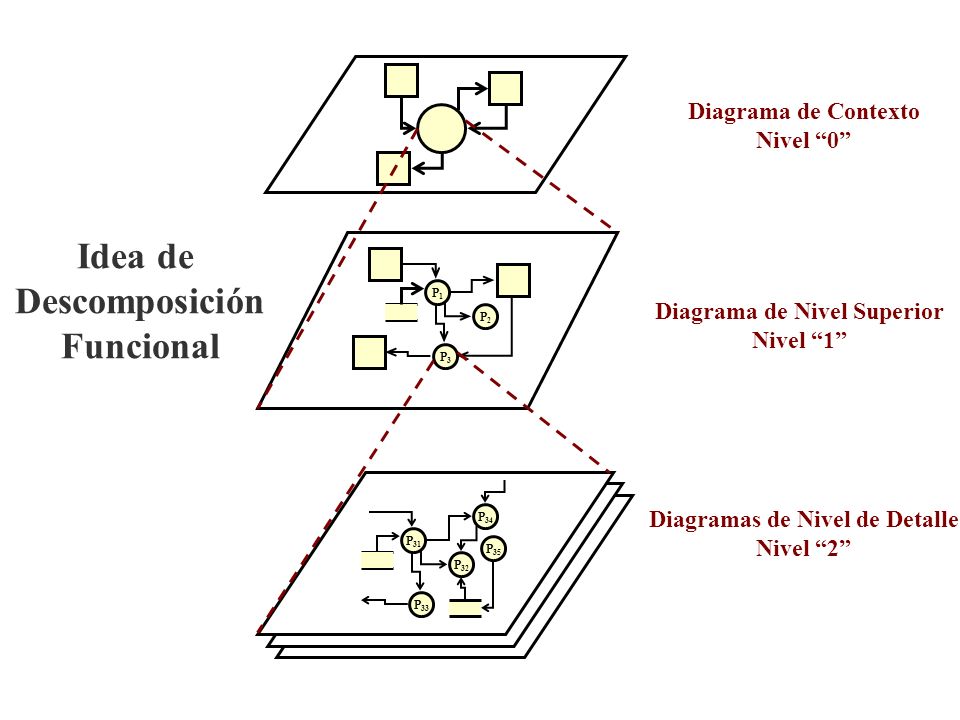

Diagrama de Contexto Nivel “0” Idea de Descomposición Funcional P2 P1 P3 Diagrama de Nivel Superior Nivel “1” P32 P31 P33 P34 P35 Diagramas de Nivel de Detalle Nivel “2”

25 Ejemplo : Notación Yourdon/Demarco

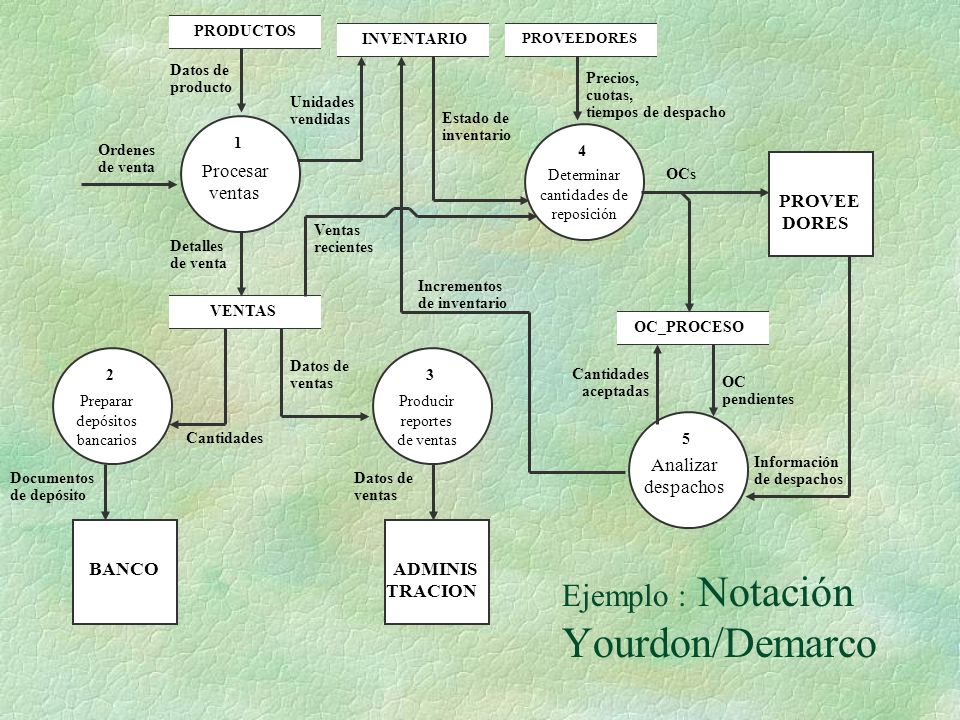

PRODUCTOS INVENTARIO PROVEEDORES Datos de producto Precios, cuotas, tiempos de despacho Unidades vendidas Estado de inventario Procesar ventas 1 Determinar cantidades de reposición 4 Ordenes de venta PROVEE DORES OCs Ventas recientes Detalles de venta Incrementos de inventario VENTAS OC_PROCESO Preparar depósitos bancarios 2 Datos de ventas Producir reportes de ventas 3 Cantidades aceptadas OC pendientes Analizar despachos 5 Cantidades Información de despachos Documentos de depósito Datos de ventas BANCO ADMINIS TRACION Ejemplo : Notación Yourdon/Demarco

26 Ejemplo : Notación Gane&Sarson

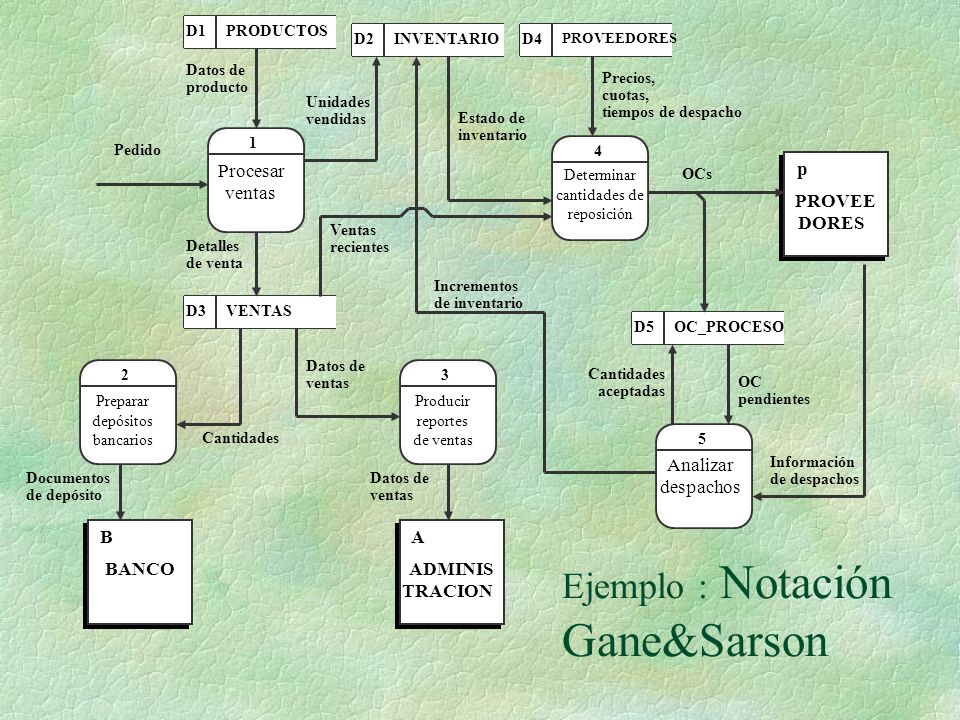

PRODUCTOS D1 INVENTARIO D2 PROVEEDORES D4 Datos de producto Precios, cuotas, tiempos de despacho Unidades vendidas Estado de inventario Procesar ventas 1 Pedido Determinar cantidades de reposición 4 p PROVEE DORES OCs Ventas recientes Detalles de venta Incrementos de inventario VENTAS D3 OC_PROCESO D5 Datos de ventas Preparar depósitos bancarios 2 Producir reportes de ventas 3 Cantidades aceptadas OC pendientes Cantidades Analizar despachos 5 Información de despachos Documentos de depósito Datos de ventas B BANCO A ADMINIS TRACION Ejemplo : Notación Gane&Sarson
