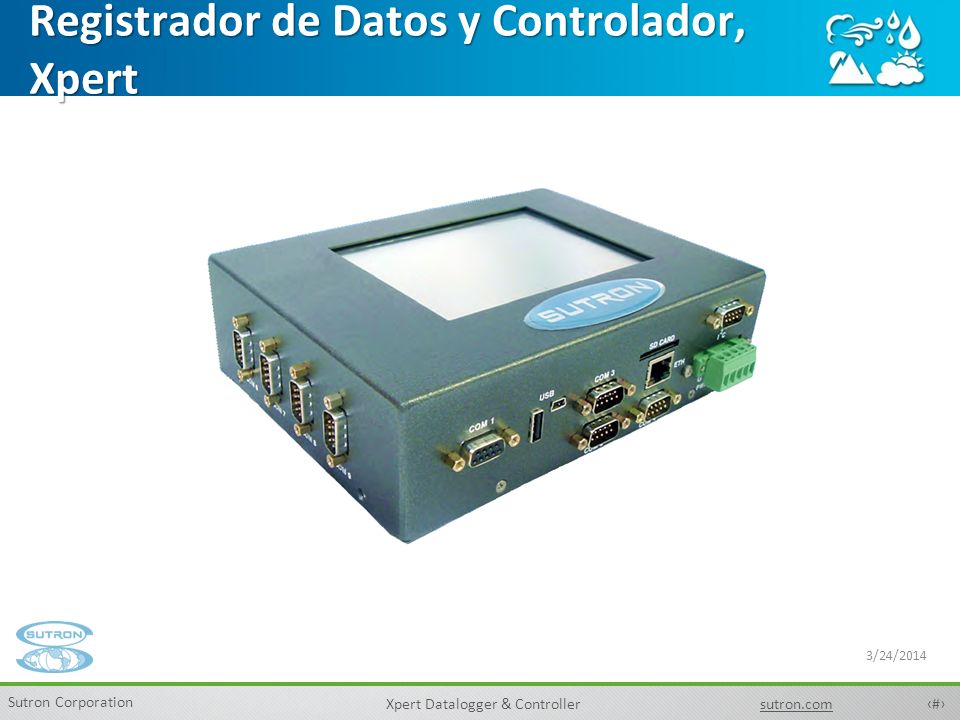

1 Registrador de Datos y Controlador, Xpert
3/24/2014

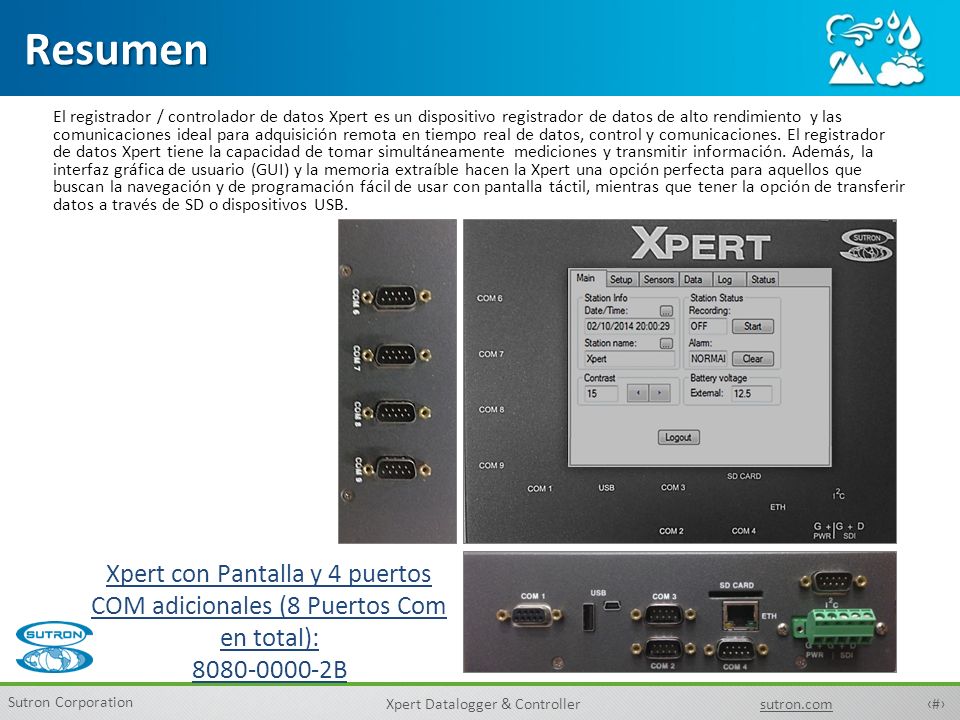

2 Resumen El registrador / controlador de datos Xpert es un dispositivo registrador de datos de alto rendimiento y las comunicaciones ideal para adquisición remota en tiempo real de datos, control y comunicaciones. El registrador de datos Xpert tiene la capacidad de tomar simultáneamente mediciones y transmitir información. Además, la interfaz gráfica de usuario (GUI) y la memoria extraíble hacen la Xpert una opción perfecta para aquellos que buscan la navegación y de programación fácil de usar con pantalla táctil, mientras que tener la opción de transferir datos a través de SD o dispositivos USB. Xpert con Pantalla y 4 puertos COM adicionales (8 Puertos Com en total): B

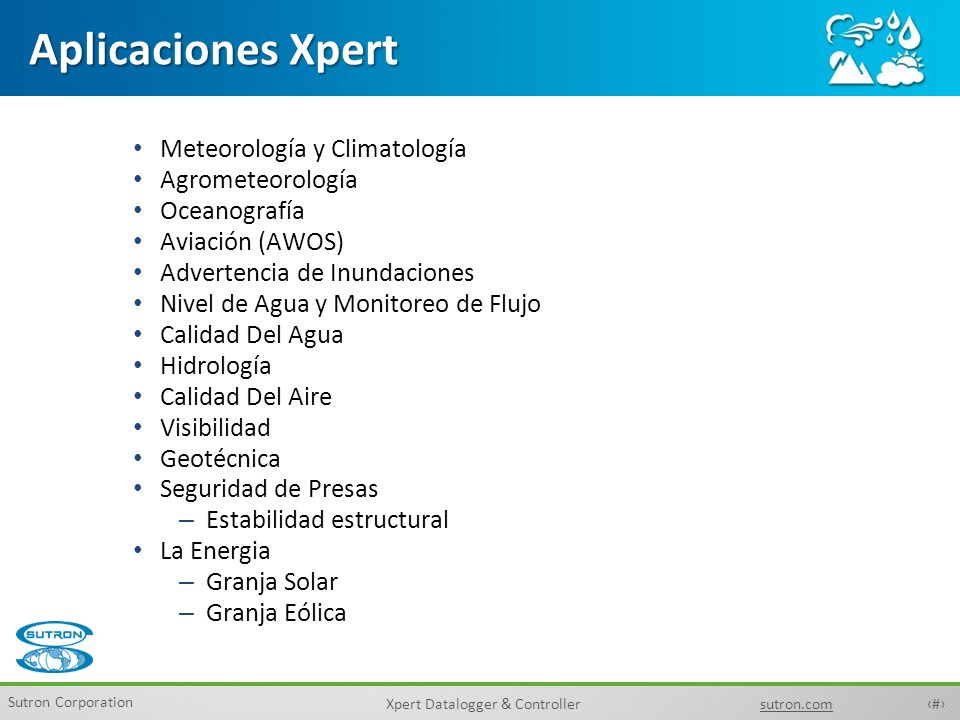

3 Aplicaciones Xpert Meteorología y Climatología Agrometeorología
Oceanografía Aviación (AWOS) Advertencia de Inundaciones Nivel de Agua y Monitoreo de Flujo Calidad Del Agua Hidrología Calidad Del Aire Visibilidad Geotécnica Seguridad de Presas Estabilidad estructural La Energia Granja Solar Granja Eólica

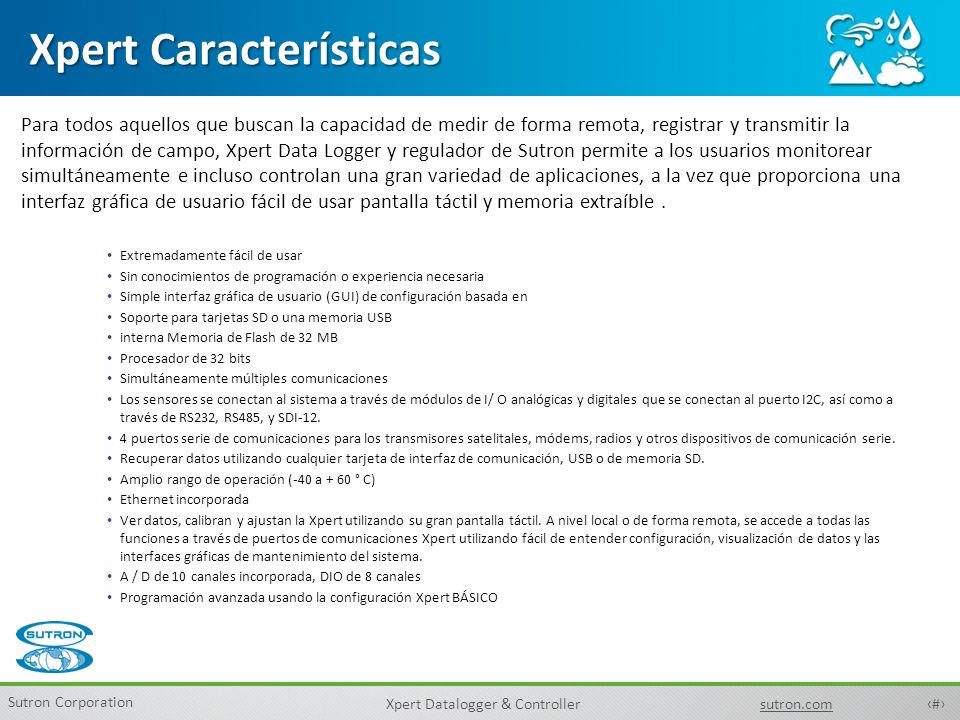

4 Xpert Características
Para todos aquellos que buscan la capacidad de medir de forma remota, registrar y transmitir la información de campo, Xpert Data Logger y regulador de Sutron permite a los usuarios monitorear simultáneamente e incluso controlan una gran variedad de aplicaciones, a la vez que proporciona una interfaz gráfica de usuario fácil de usar pantalla táctil y memoria extraíble . Extremadamente fácil de usar Sin conocimientos de programación o experiencia necesaria Simple interfaz gráfica de usuario (GUI) de configuración basada en Soporte para tarjetas SD o una memoria USB interna Memoria de Flash de 32 MB Procesador de 32 bits Simultáneamente múltiples comunicaciones Los sensores se conectan al sistema a través de módulos de I/ O analógicas y digitales que se conectan al puerto I2C, así como a través de RS232, RS485, y SDI-12. 4 puertos serie de comunicaciones para los transmisores satelitales, módems, radios y otros dispositivos de comunicación serie. Recuperar datos utilizando cualquier tarjeta de interfaz de comunicación, USB o de memoria SD. Amplio rango de operación (-40 a + 60 ° C) Ethernet incorporada Ver datos, calibran y ajustan la Xpert utilizando su gran pantalla táctil. A nivel local o de forma remota, se accede a todas las funciones a través de puertos de comunicaciones Xpert utilizando fácil de entender configuración, visualización de datos y las interfaces gráficas de mantenimiento del sistema. A / D de 10 canales incorporada, DIO de 8 canales Programación avanzada usando la configuración Xpert BÁSICO

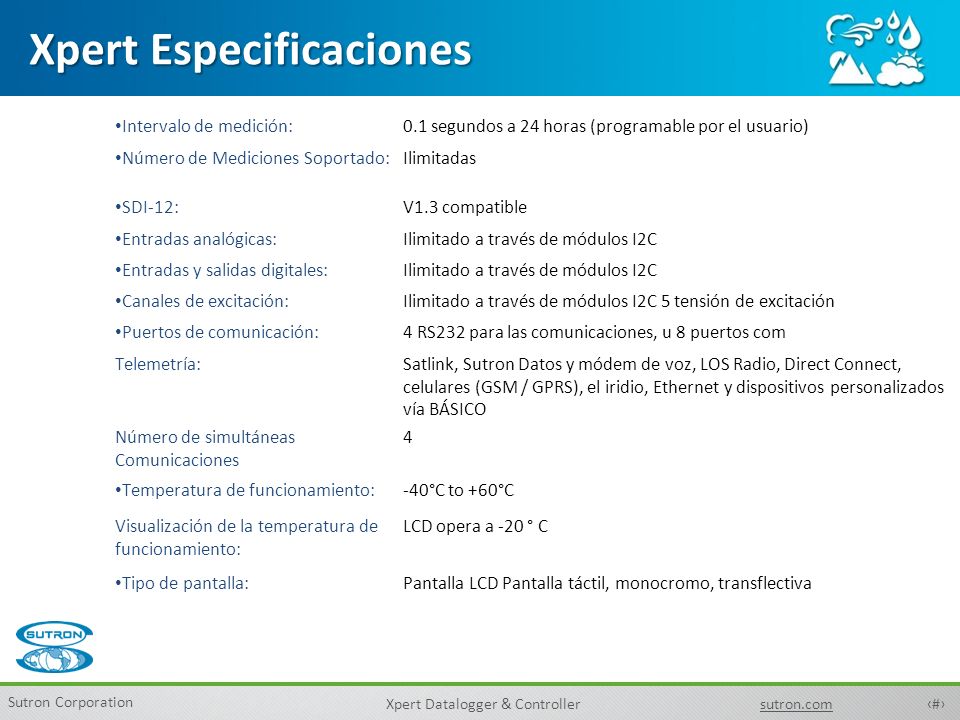

5 Xpert Especificaciones
Intervalo de medición: 0.1 segundos a 24 horas (programable por el usuario) Número de Mediciones Soportado: Ilimitadas SDI-12: V1.3 compatible Entradas analógicas: Ilimitado a través de módulos I2C Entradas y salidas digitales: Canales de excitación: Ilimitado a través de módulos I2C 5 tensión de excitación Puertos de comunicación: 4 RS232 para las comunicaciones, u 8 puertos com Telemetría: Satlink, Sutron Datos y módem de voz, LOS Radio, Direct Connect, celulares (GSM / GPRS), el iridio, Ethernet y dispositivos personalizados vía BÁSICO Número de simultáneas Comunicaciones 4 Temperatura de funcionamiento: -40°C to +60°C Visualización de la temperatura de funcionamiento: LCD opera a -20 ° C Tipo de pantalla: Pantalla LCD Pantalla táctil, monocromo, transflectiva

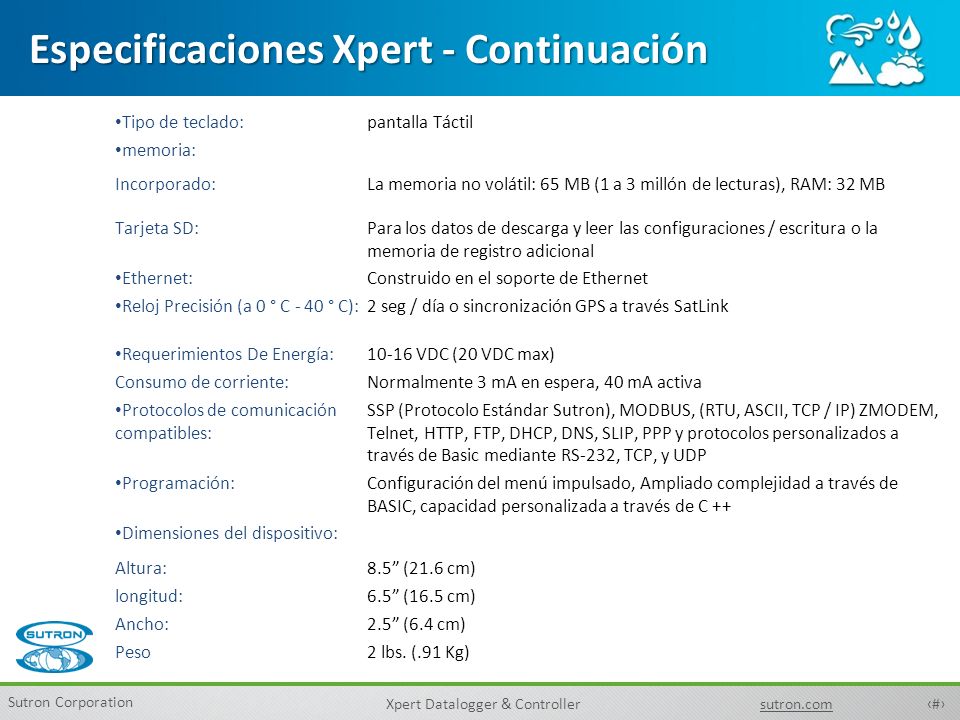

6 Especificaciones Xpert - Continuación
Tipo de teclado: pantalla Táctil memoria: Incorporado: La memoria no volátil: 65 MB (1 a 3 millón de lecturas), RAM: 32 MB Tarjeta SD: Para los datos de descarga y leer las configuraciones / escritura o la memoria de registro adicional Ethernet: Construido en el soporte de Ethernet Reloj Precisión (a 0 ° C - 40 ° C): 2 seg / día o sincronización GPS a través SatLink Requerimientos De Energía: 10-16 VDC (20 VDC max) Consumo de corriente: Normalmente 3 mA en espera, 40 mA activa Protocolos de comunicación compatibles: SSP (Protocolo Estándar Sutron), MODBUS, (RTU, ASCII, TCP / IP) ZMODEM, Telnet, HTTP, FTP, DHCP, DNS, SLIP, PPP y protocolos personalizados a través de Basic mediante RS-232, TCP, y UDP Programación: Configuración del menú impulsado, Ampliado complejidad a través de BASIC, capacidad personalizada a través de C ++ Dimensiones del dispositivo: Altura: 8.5” (21.6 cm) longitud: 6.5” (16.5 cm) Ancho: 2.5” (6.4 cm) Peso 2 lbs. (.91 Kg)

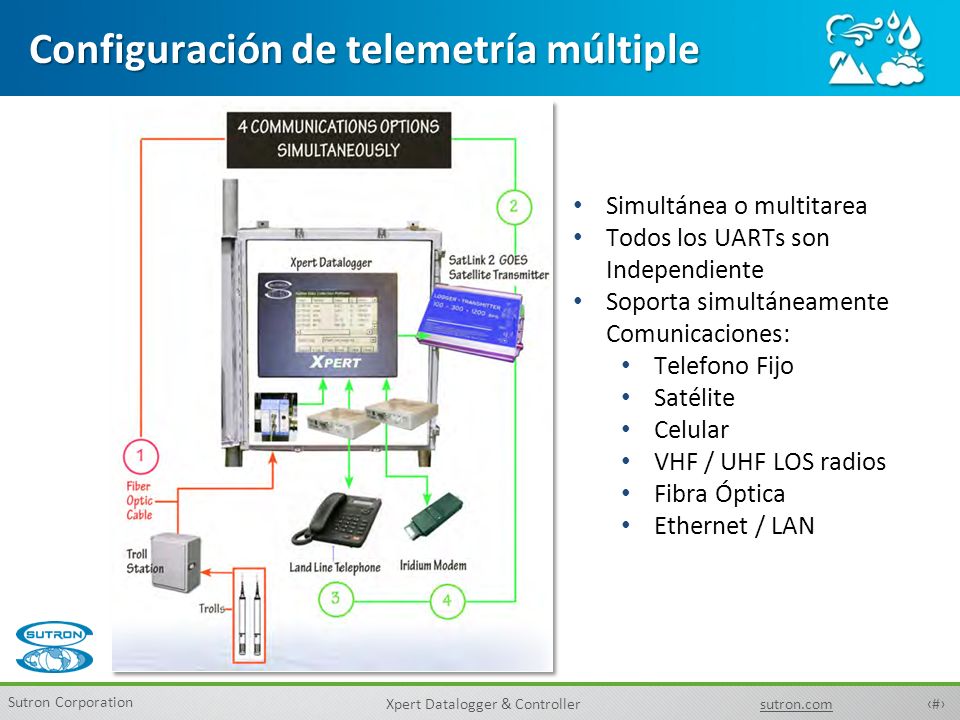

7 Configuración de telemetría múltiple
Simultánea o multitarea Todos los UARTs son Independiente Soporta simultáneamente Comunicaciones: Telefono Fijo Satélite Celular VHF / UHF LOS radios Fibra Óptica Ethernet / LAN

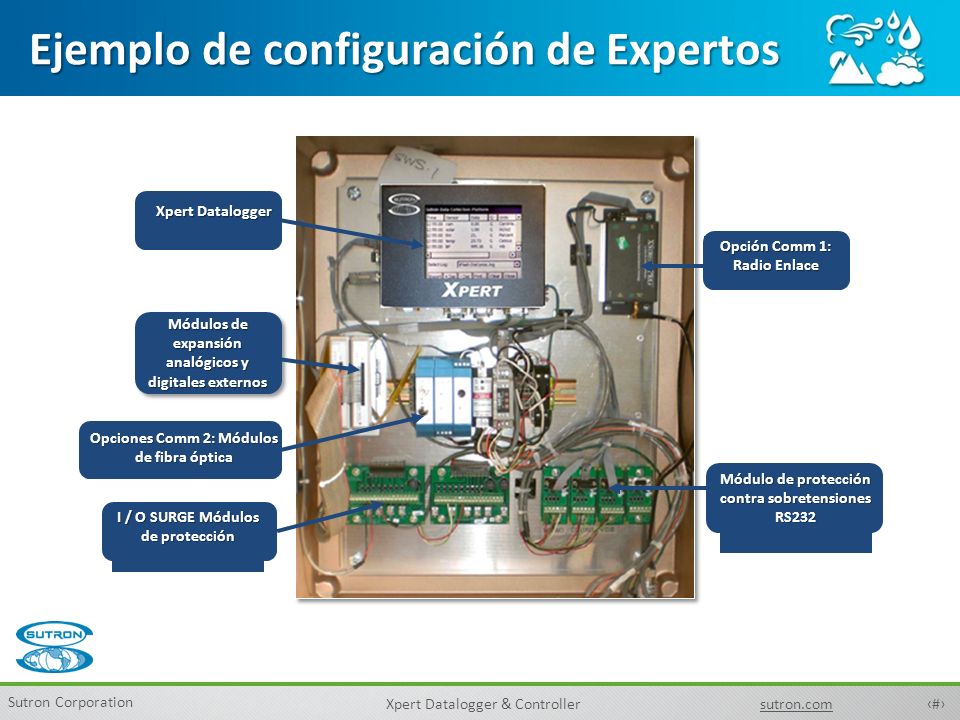

8 Ejemplo de configuración de Expertos
Xpert Datalogger Opción Comm 1: Radio Enlace Módulos de expansión analógicos y digitales externos Opciones Comm 2: Módulos de fibra óptica Módulo de protección contra sobretensiones RS232 I / O SURGE Módulos de protección

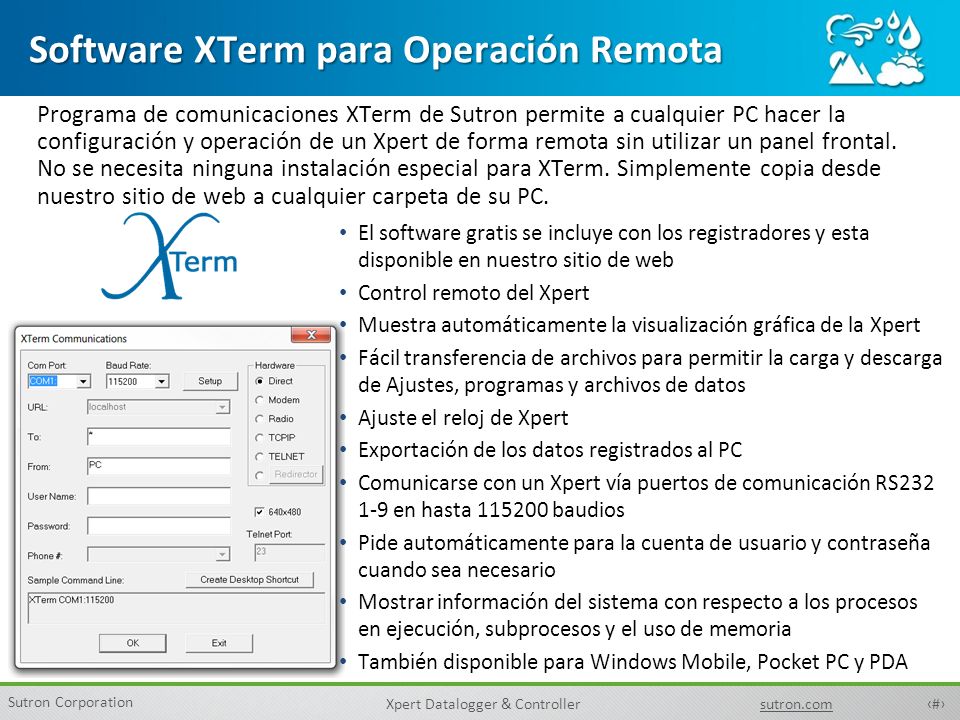

9 Software XTerm para Operación Remota
Programa de comunicaciones XTerm de Sutron permite a cualquier PC hacer la configuración y operación de un Xpert de forma remota sin utilizar un panel frontal. No se necesita ninguna instalación especial para XTerm. Simplemente copia desde nuestro sitio de web a cualquier carpeta de su PC. El software gratis se incluye con los registradores y esta disponible en nuestro sitio de web Control remoto del Xpert Muestra automáticamente la visualización gráfica de la Xpert Fácil transferencia de archivos para permitir la carga y descarga de Ajustes, programas y archivos de datos Ajuste el reloj de Xpert Exportación de los datos registrados al PC Comunicarse con un Xpert vía puertos de comunicación RS en hasta baudios Pide automáticamente para la cuenta de usuario y contraseña cuando sea necesario Mostrar información del sistema con respecto a los procesos en ejecución, subprocesos y el uso de memoria También disponible para Windows Mobile, Pocket PC y PDA

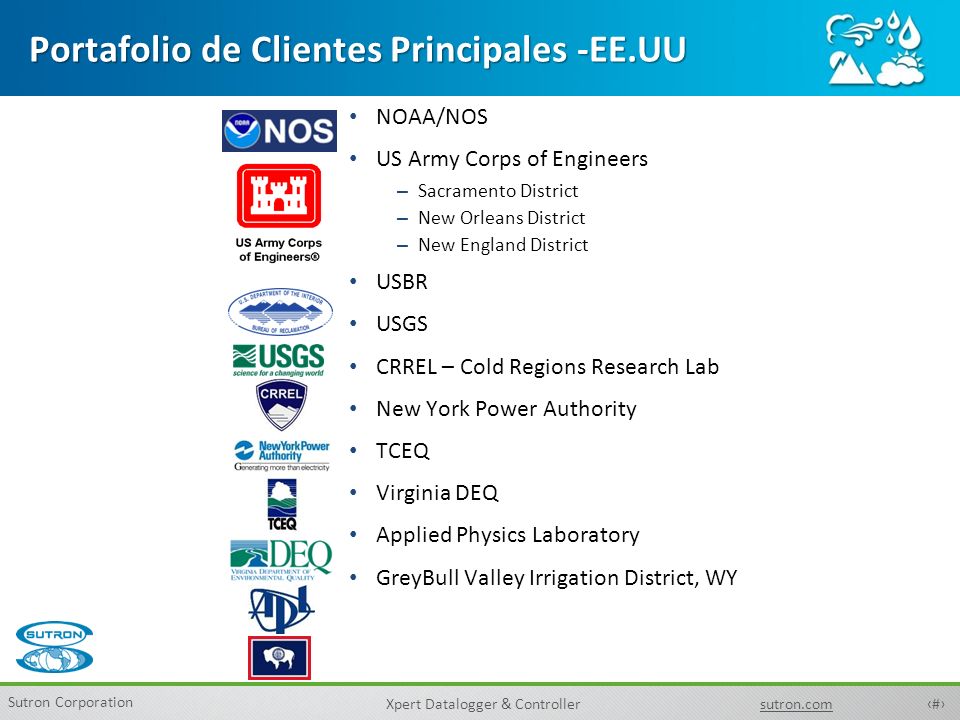

10 Portafolio de Clientes Principales -EE.UU
NOAA/NOS US Army Corps of Engineers Sacramento District New Orleans District New England District USBR USGS CRREL – Cold Regions Research Lab New York Power Authority TCEQ Virginia DEQ Applied Physics Laboratory GreyBull Valley Irrigation District, WY

11 Portafolio de Clientes Principales - Internacional
CHS – Canadian Hydrographic Service WMO MARINEMET AEMET Kenya Meteorological Department Airports Corporation of Vietnam (ACV) Cayman Islands Airports Authority (CIAA) Meteorological Department Curacao Aruba Met Service AASANA – Bolivia Cambodia Airport Authority British Virgin Islands – Airports Authority Colombia Air Force Comision Nacional del Agua (CAN) – Mexico Civil Aeronautics Administration (CAA) – Taiwan

12 Ejemplos de Instalación

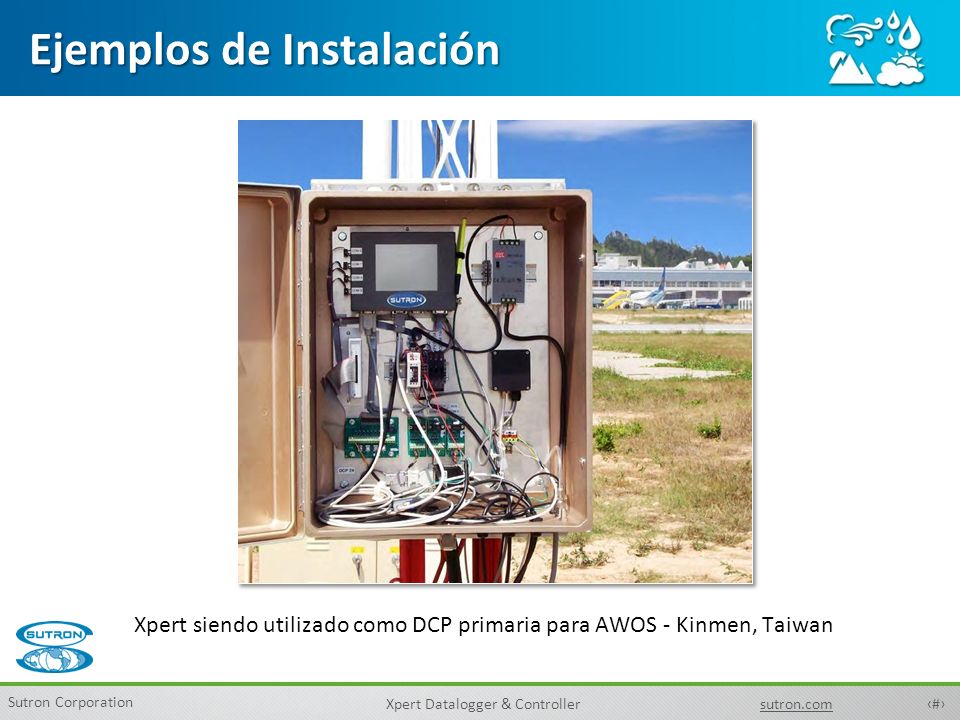

Xpert siendo utilizado como DCP primaria para AWOS - Kinmen, Taiwan

13 Ejemplos de instalación

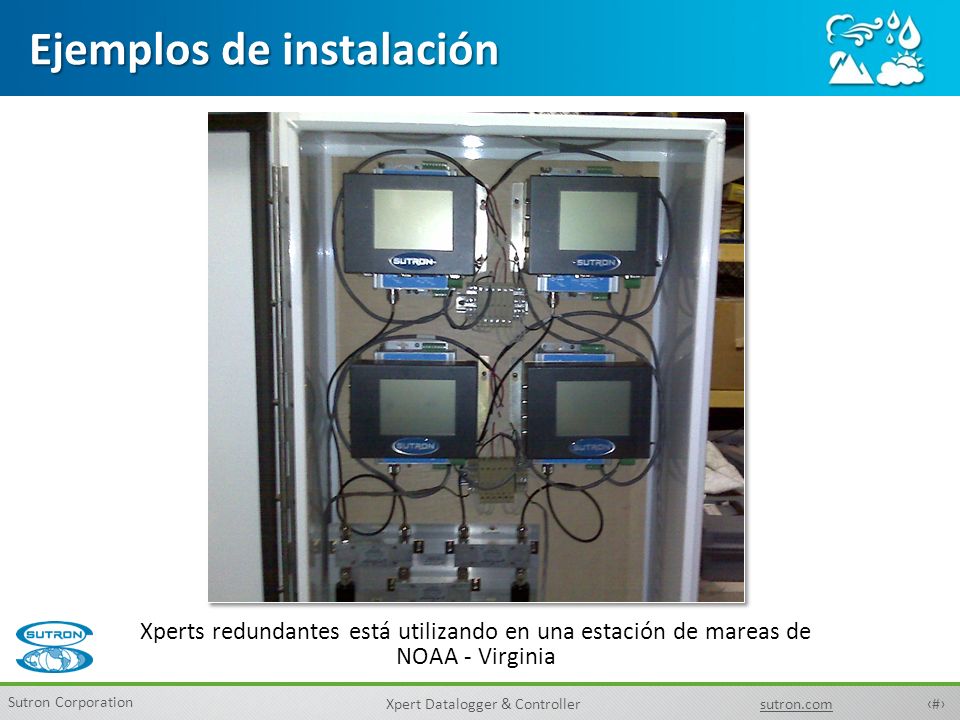

Xperts redundantes está utilizando en una estación de mareas de NOAA - Virginia

14 Ejemplos de instalación

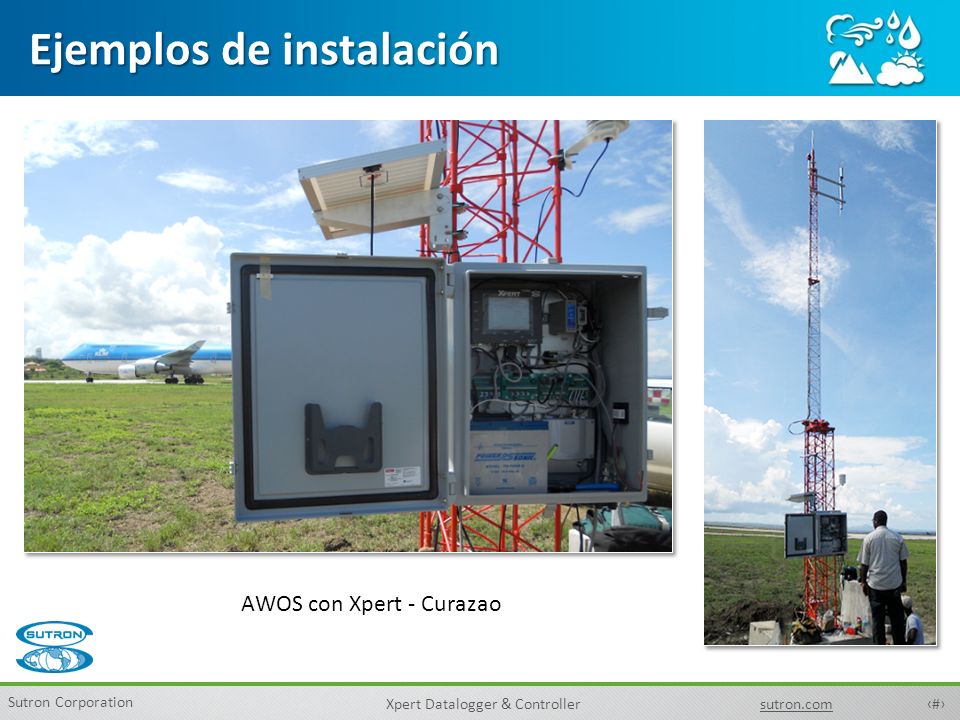

AWOS con Xpert - Curazao

15 Ejemplos de instalación

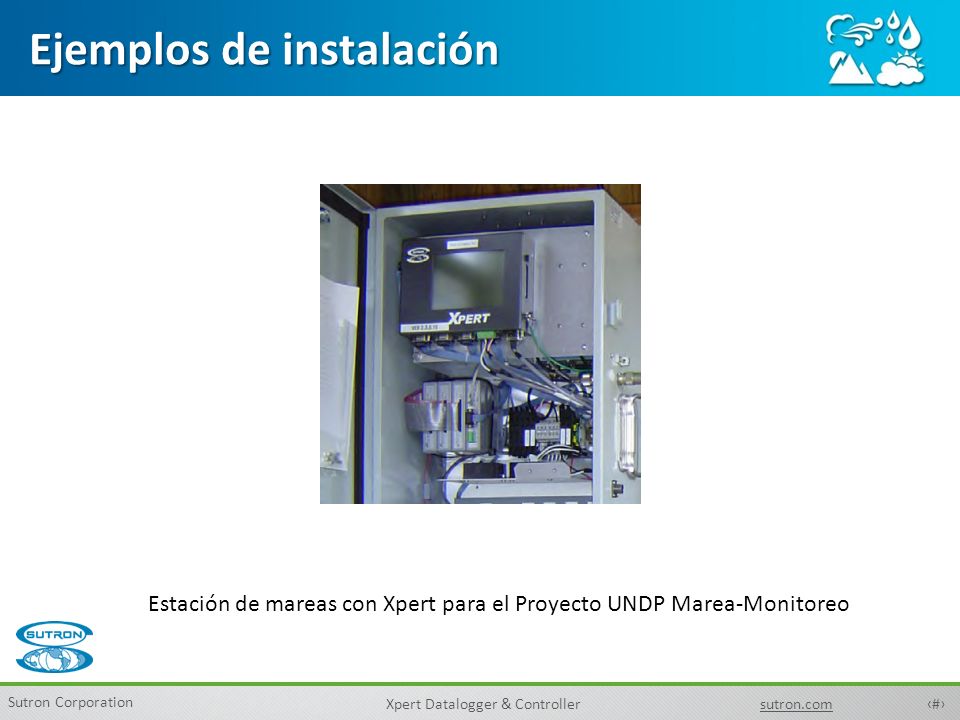

Estación de mareas con Xpert para el Proyecto UNDP Marea-Monitoreo

16 Ejemplos de instalación

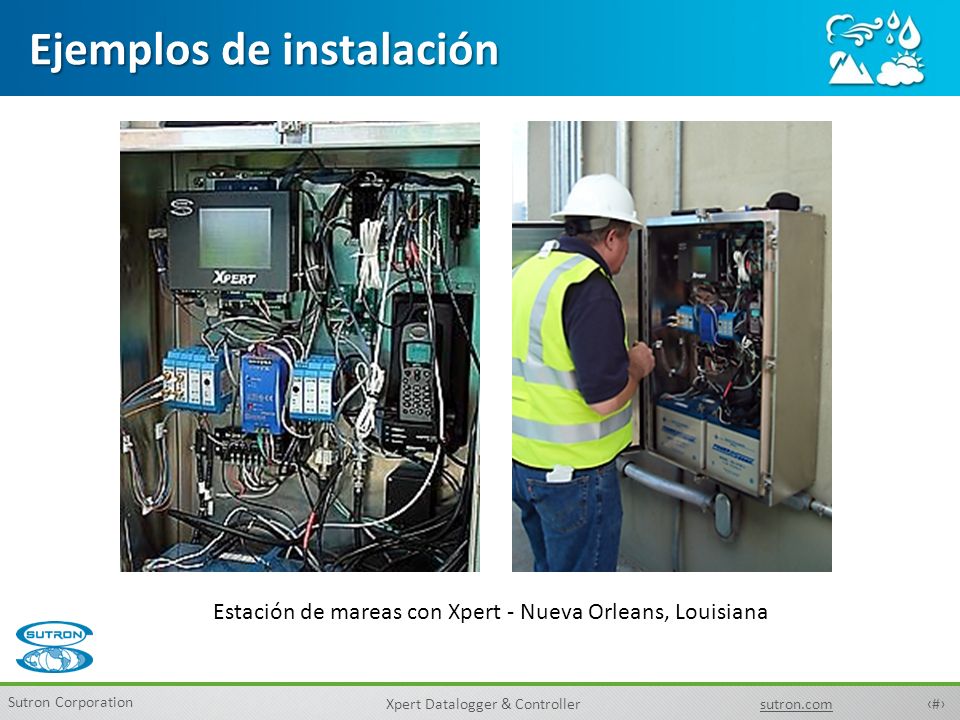

Estación de mareas con Xpert - Nueva Orleans, Louisiana

17 Ejemplos de instalación

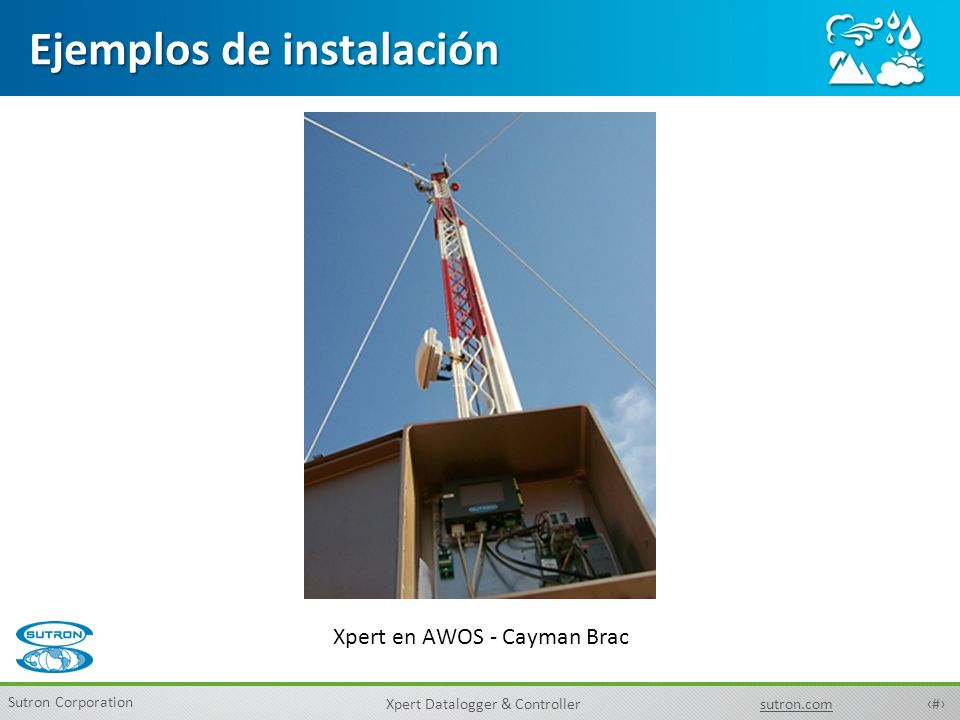

Xpert en AWOS - Cayman Brac

18 Ejemplos de instalación

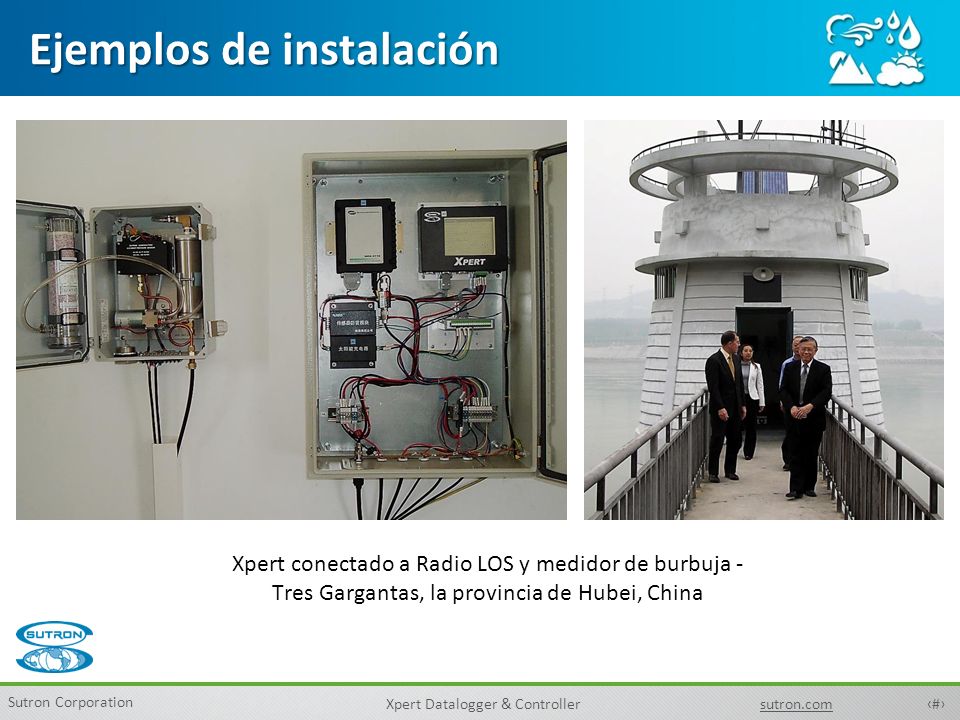

Xpert conectado a Radio LOS y medidor de burbuja - Tres Gargantas, la provincia de Hubei, China

19 Ejemplos de instalación

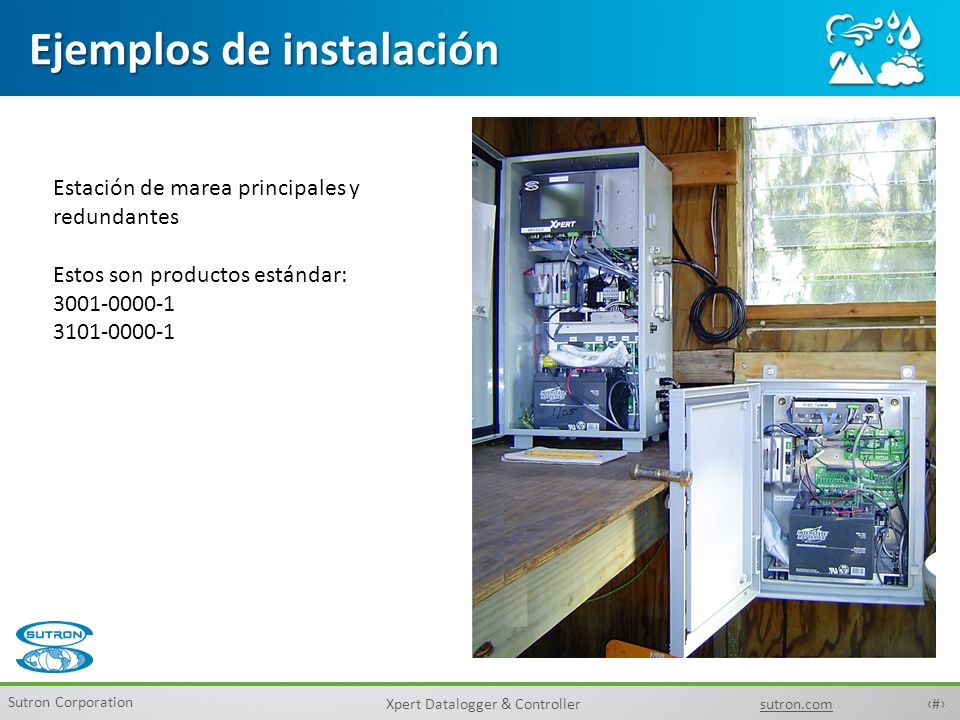

Estación de marea principales y redundantes Estos son productos estándar:

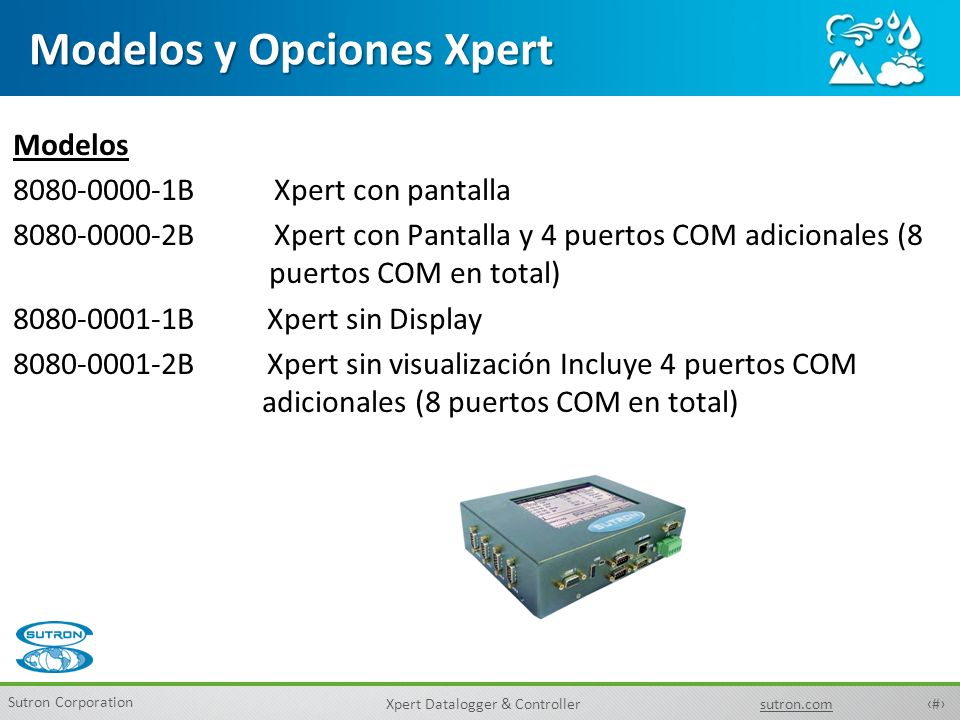

20 Modelos y Opciones Xpert
B Xpert con pantalla B Xpert con Pantalla y 4 puertos COM adicionales ( puertos COM en total) B Xpert sin Display B Xpert sin visualización Incluye 4 puertos COM adicionales (8 puertos COM en total)

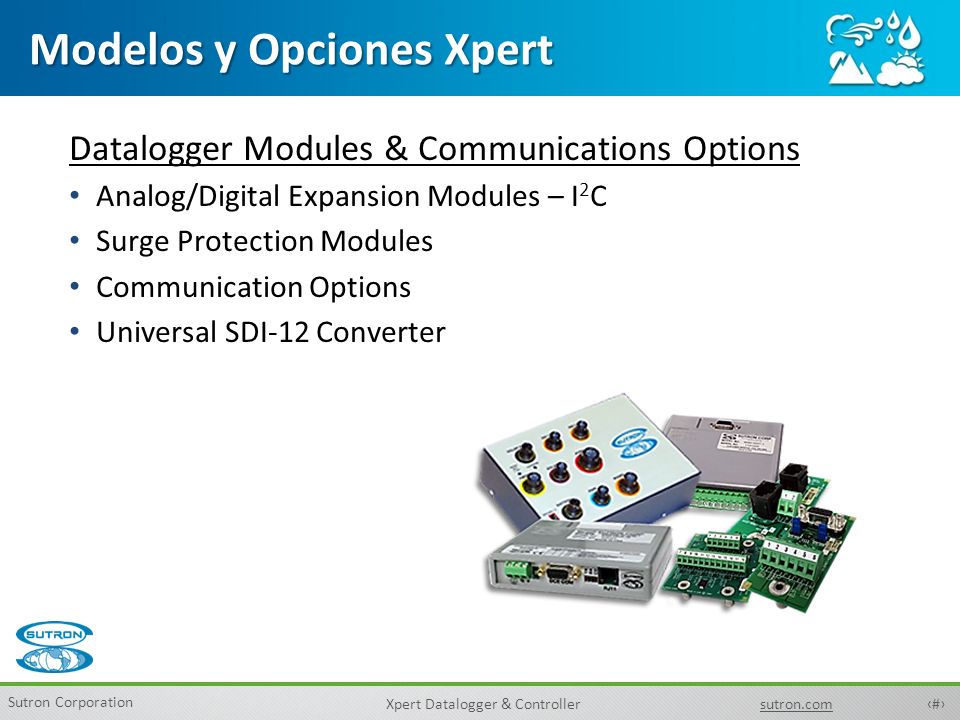

21 Modelos y Opciones Xpert
Datalogger Modules & Communications Options Analog/Digital Expansion Modules – I2C Surge Protection Modules Communication Options Universal SDI-12 Converter

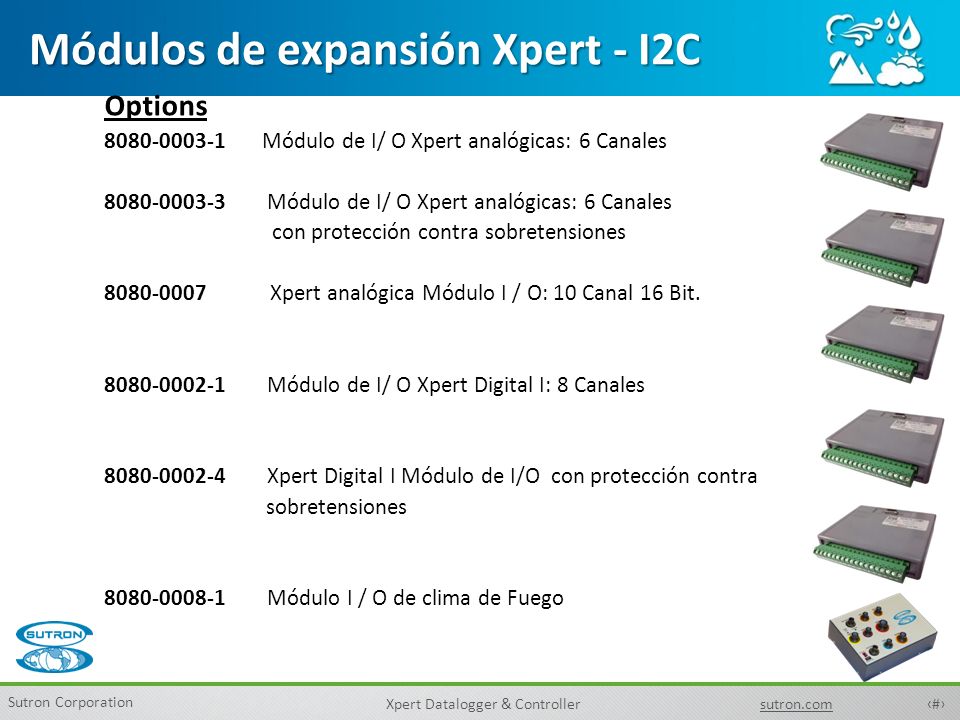

22 Módulos de expansión Xpert - I2C
Options Módulo de I/ O Xpert analógicas: 6 Canales Módulo de I/ O Xpert analógicas: 6 Canales con protección contra sobretensiones Xpert analógica Módulo I / O: 10 Canal 16 Bit. Módulo de I/ O Xpert Digital I: 8 Canales Xpert Digital I Módulo de I/O con protección contra sobretensiones Módulo I / O de clima de Fuego

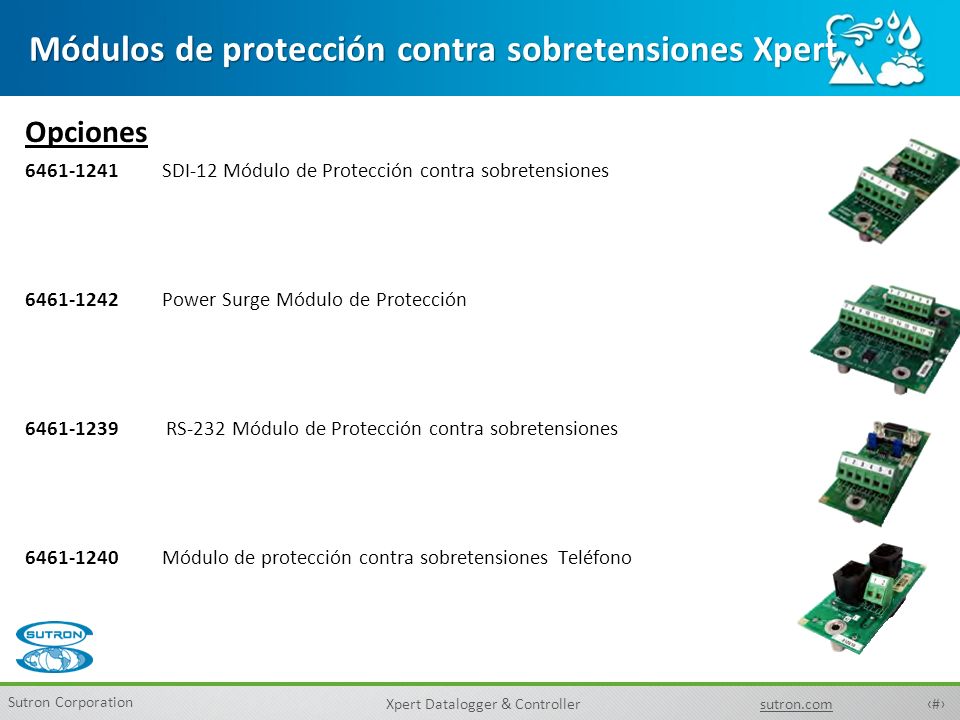

23 Módulos de protección contra sobretensiones Xpert
Opciones SDI-12 Módulo de Protección contra sobretensiones Power Surge Módulo de Protección RS-232 Módulo de Protección contra sobretensiones Módulo de protección contra sobretensiones Teléfono

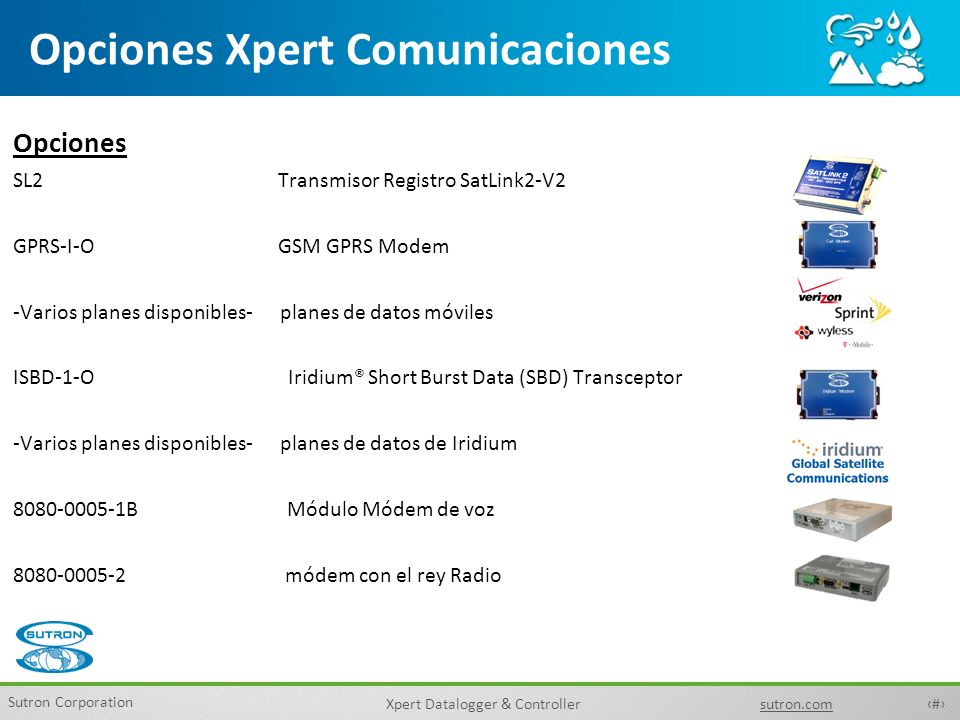

24 Opciones Xpert Comunicaciones
SL Transmisor Registro SatLink2-V2 GPRS-I-O GSM GPRS Modem -Varios planes disponibles planes de datos móviles ISBD-1-O Iridium® Short Burst Data (SBD) Transceptor -Varios planes disponibles planes de datos de Iridium B Módulo Módem de voz módem con el rey Radio

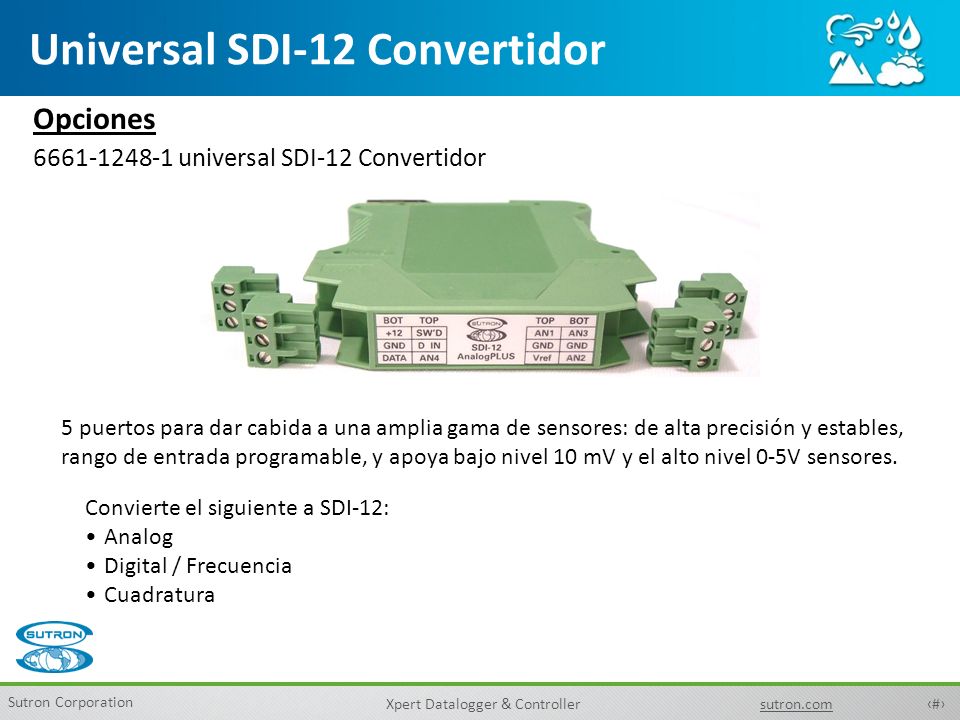

25 Universal SDI-12 Convertidor
Opciones universal SDI-12 Convertidor 5 puertos para dar cabida a una amplia gama de sensores: de alta precisión y estables, rango de entrada programable, y apoya bajo nivel 10 mV y el alto nivel 0-5V sensores. Convierte el siguiente a SDI-12: Analog Digital / Frecuencia Cuadratura

26 Universal SDI-12 Convertidor
Analógica a SDI-12 AT / HR (2 canales) Temperatura del agua (1 canal) Analógica 0-5 VDC 4-20 ma Diferencial Ratiometric Piranómetro (1 canal)

27 Universal SDI-12 Convertidor

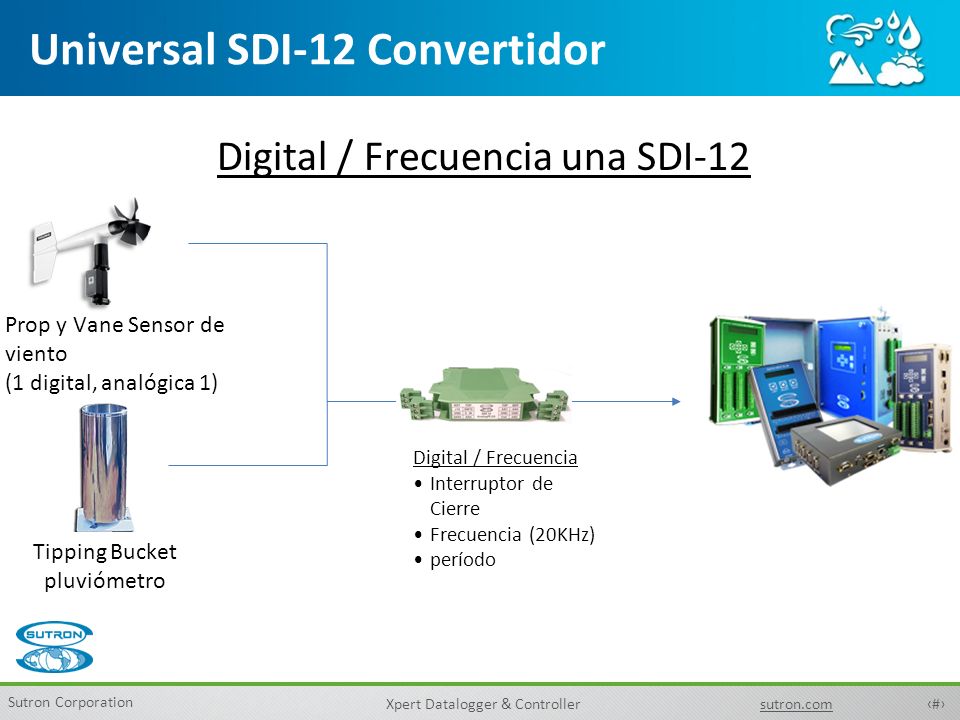

Digital / Frecuencia una SDI-12 Prop y Vane Sensor de viento (1 digital, analógica 1) Digital / Frecuencia Interruptor de Cierre Frecuencia (20KHz) período Tipping Bucket pluviómetro

28 Universal SDI-12 Convertidor

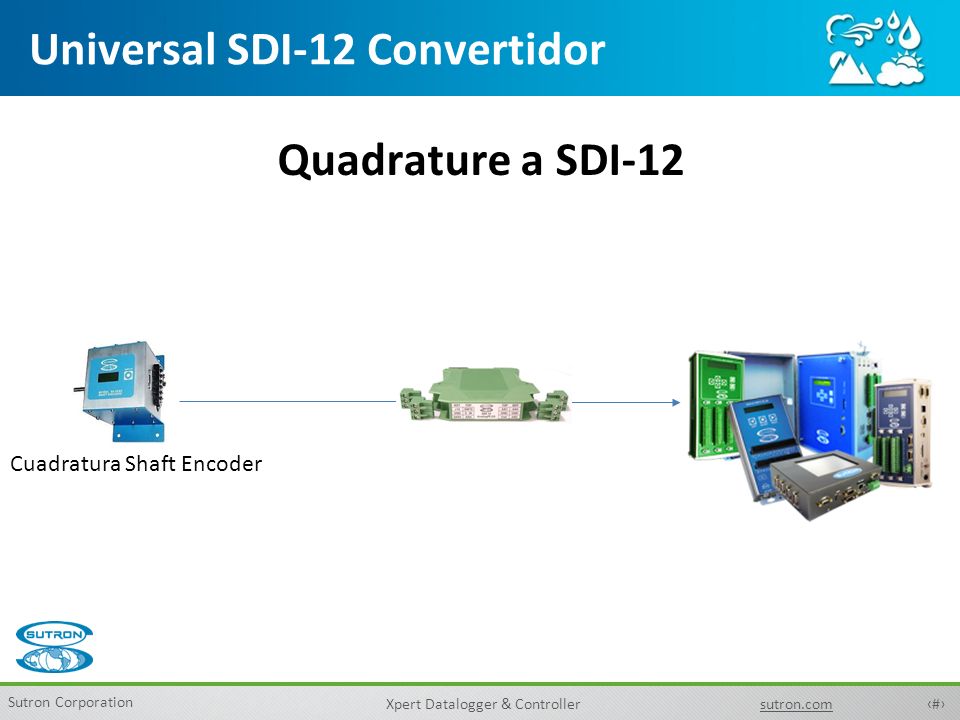

Quadrature a SDI-12 Cuadratura Shaft Encoder

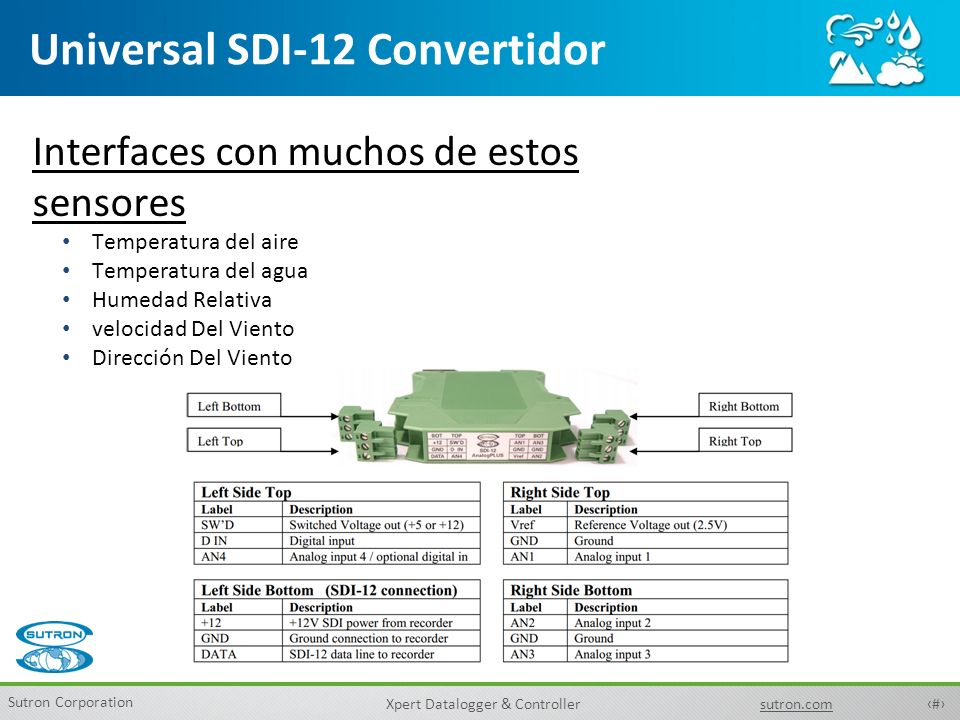

29 Universal SDI-12 Convertidor
Interfaces con muchos de estos sensores Temperatura del aire Temperatura del agua Humedad Relativa velocidad Del Viento Dirección Del Viento
