30-08-20151 Diseño paramétrico con Grasshopper Cristián Calvo Barentin (Valparaíso, Marzo 2014)

Presentaciones similares


Presentación del tema: "30-08-20151 Diseño paramétrico con Grasshopper Cristián Calvo Barentin (Valparaíso, Marzo 2014)"— Transcripción de la presentación:

1 30-08-20151 Diseño paramétrico con Grasshopper Cristián Calvo Barentin (Valparaíso, Marzo 2014)

2 30-08-20152 Def: entidad geométrica Iniciar Grasshopper, tipiando el nombre de esta aplicación en la línea de comandos.

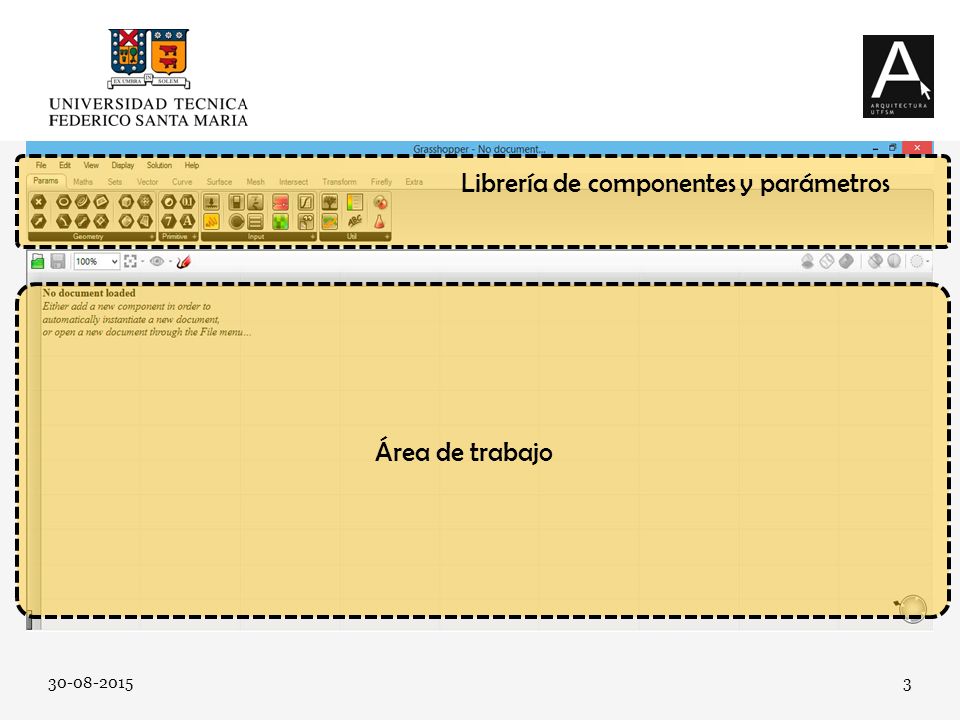

3 30-08-20153 Área de trabajo Librería de componentes y parámetros

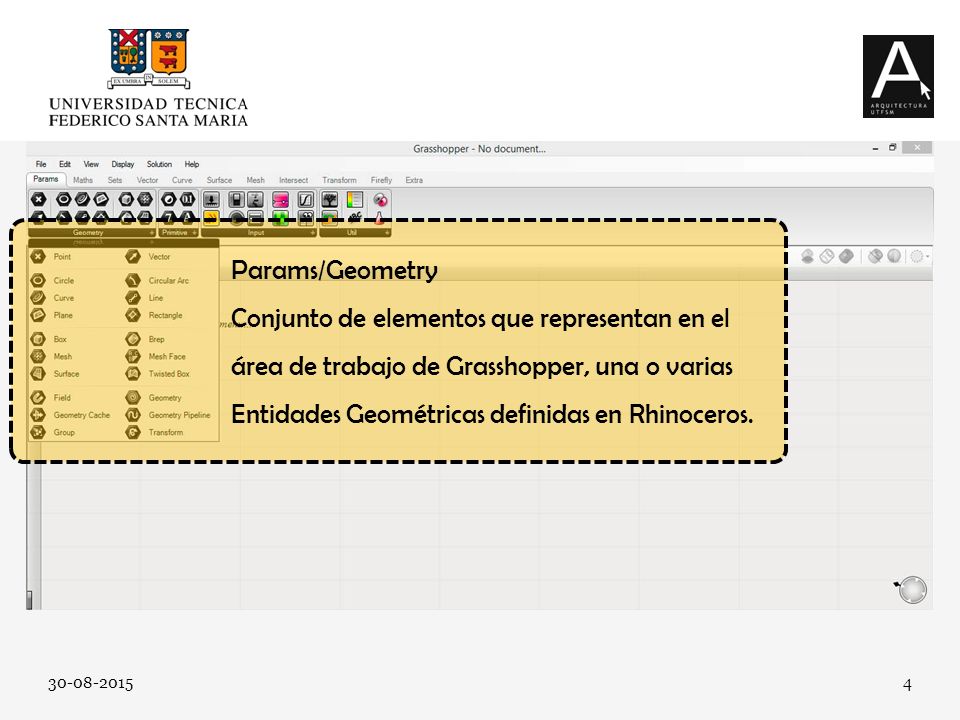

4 30-08-20154 Params/Geometry Conjunto de elementos que representan en el área de trabajo de Grasshopper, una o varias Entidades Geométricas definidas en Rhinoceros.

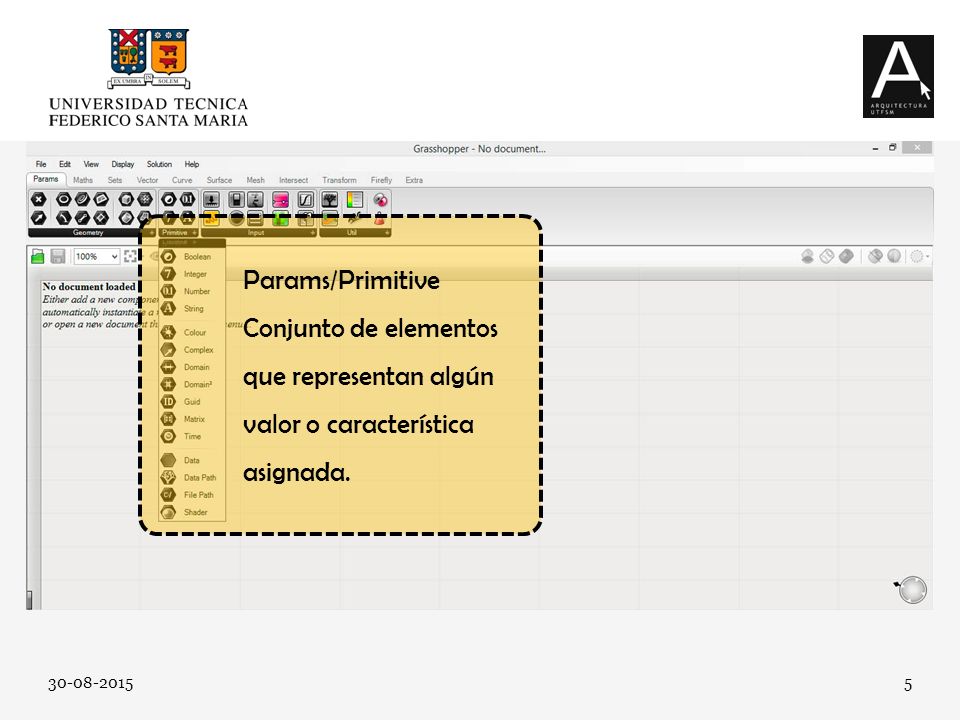

5 30-08-20155 Params/Primitive Conjunto de elementos que representan algún valor o característica asignada.

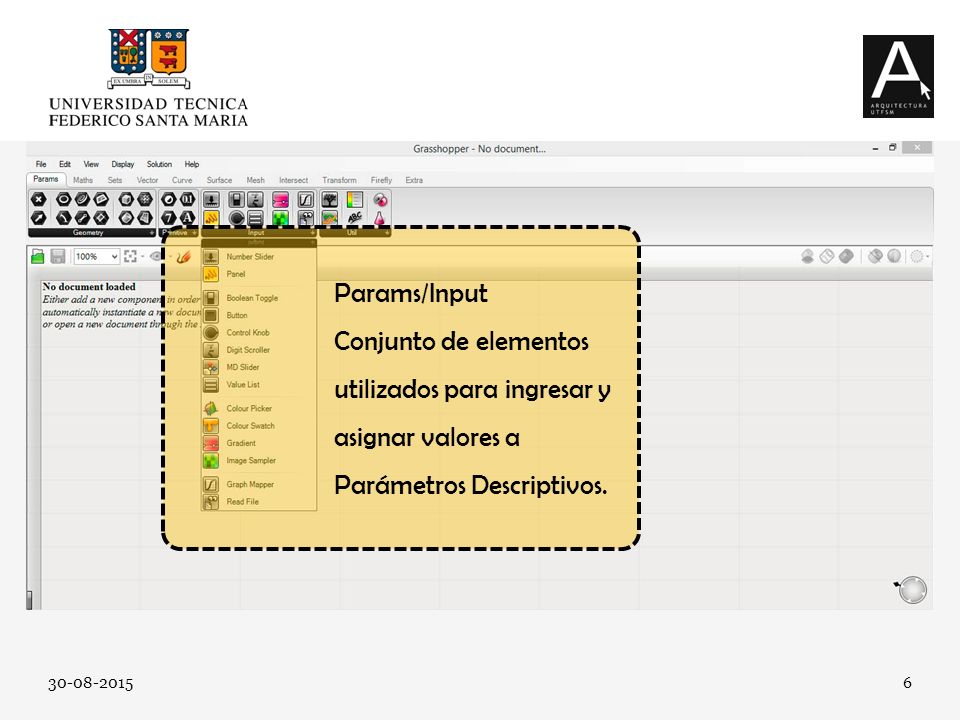

6 30-08-20156 Params/Input Conjunto de elementos utilizados para ingresar y asignar valores a Parámetros Descriptivos.

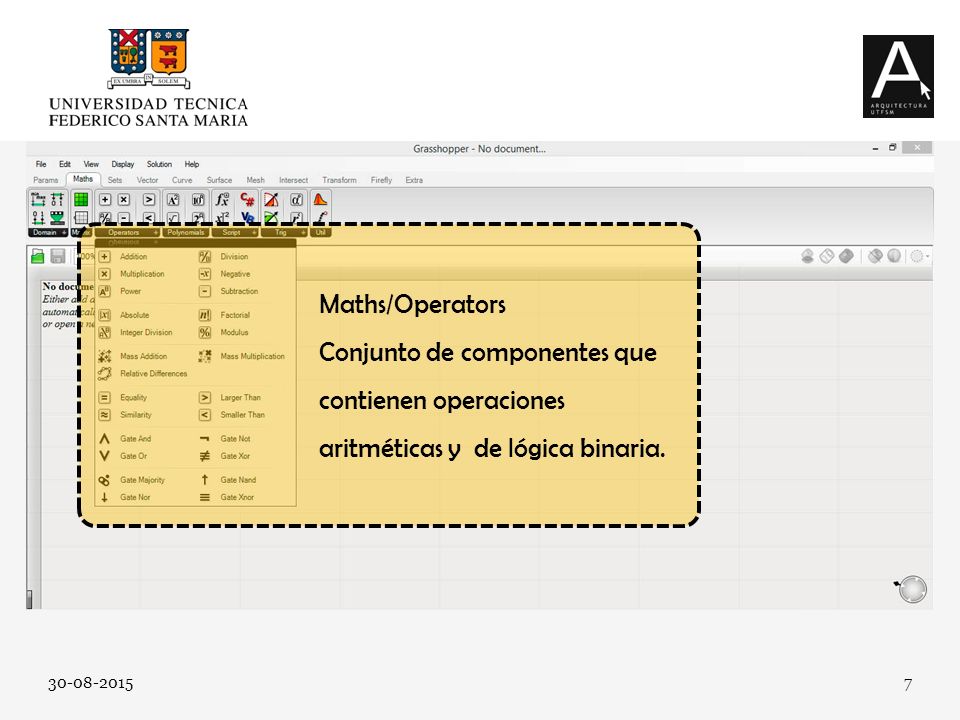

7 30-08-20157 Maths/Operators Conjunto de componentes que contienen operaciones aritméticas y de lógica binaria.

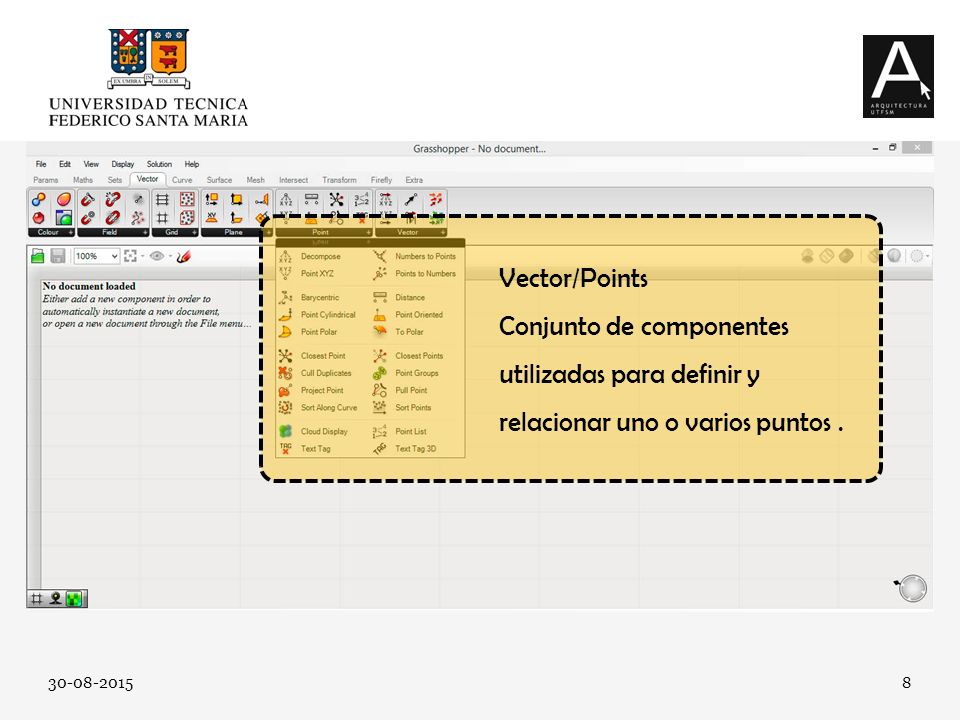

8 30-08-20158 Vector/Points Conjunto de componentes utilizadas para definir y relacionar uno o varios puntos.

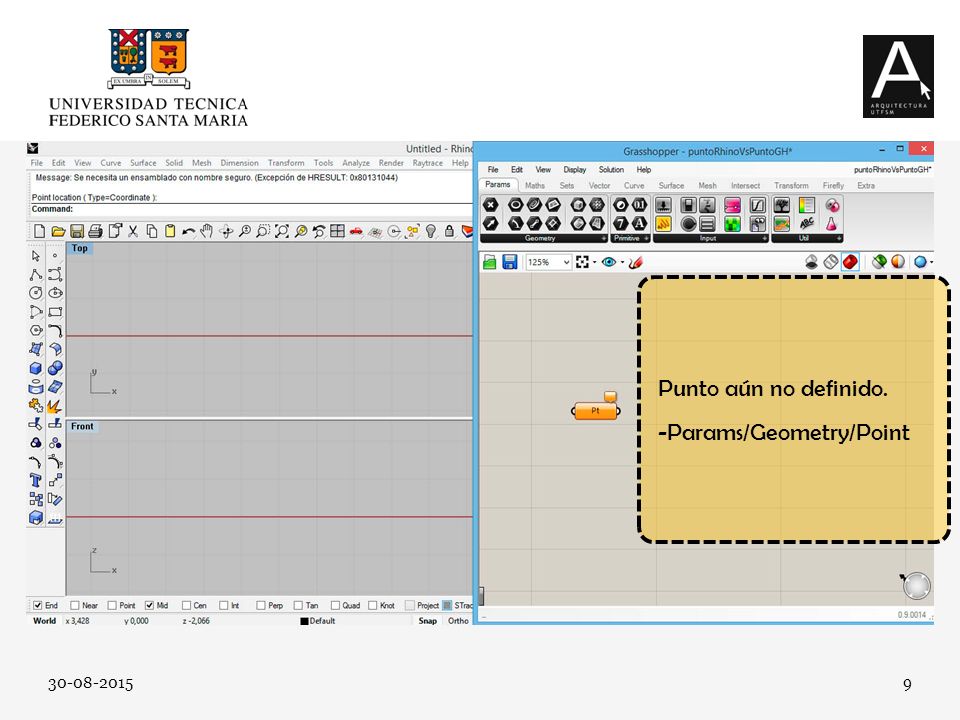

9 30-08-20159 Punto aún no definido. -Params/Geometry/Point

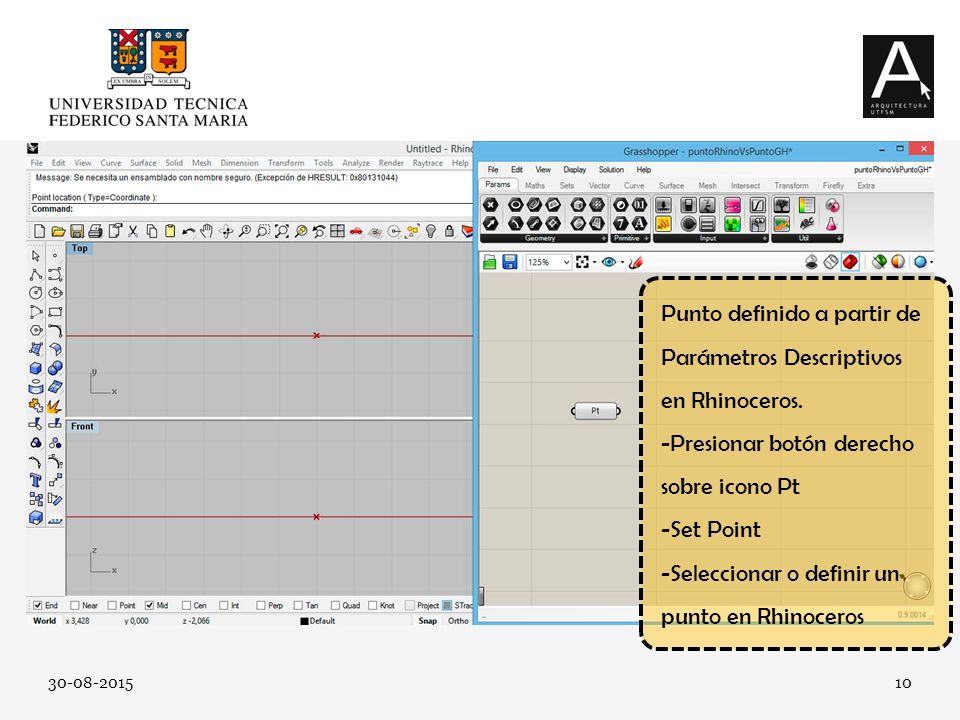

10 30-08-201510 Punto definido a partir de Parámetros Descriptivos en Rhinoceros. -Presionar botón derecho sobre icono Pt -Set Point -Seleccionar o definir un punto en Rhinoceros

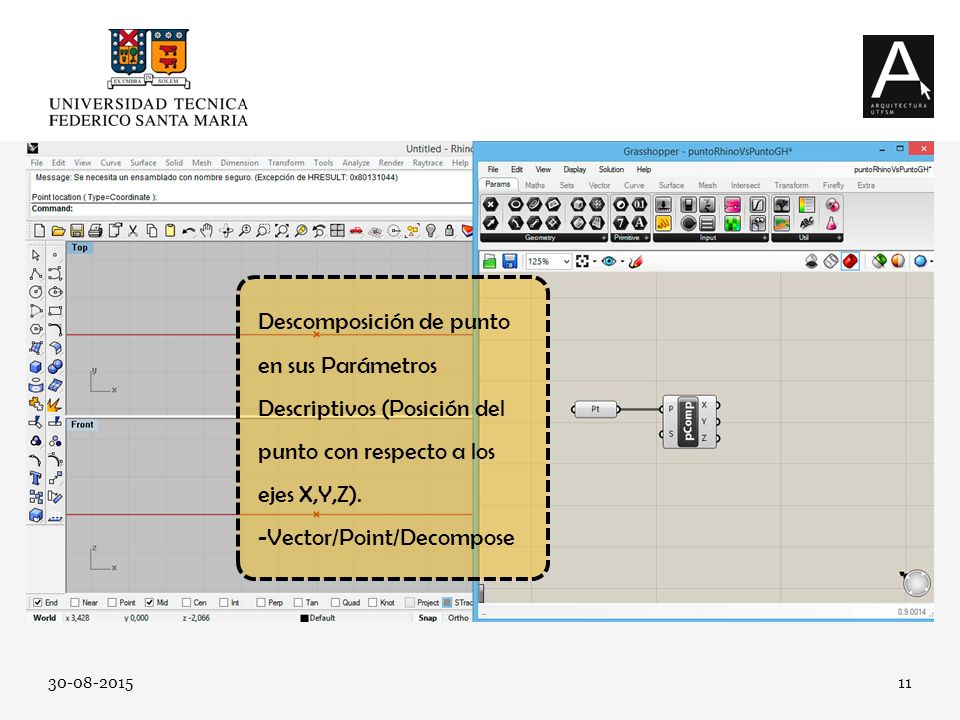

11 30-08-201511 Descomposición de punto en sus Parámetros Descriptivos (Posición del punto con respecto a los ejes X,Y,Z). -Vector/Point/Decompose

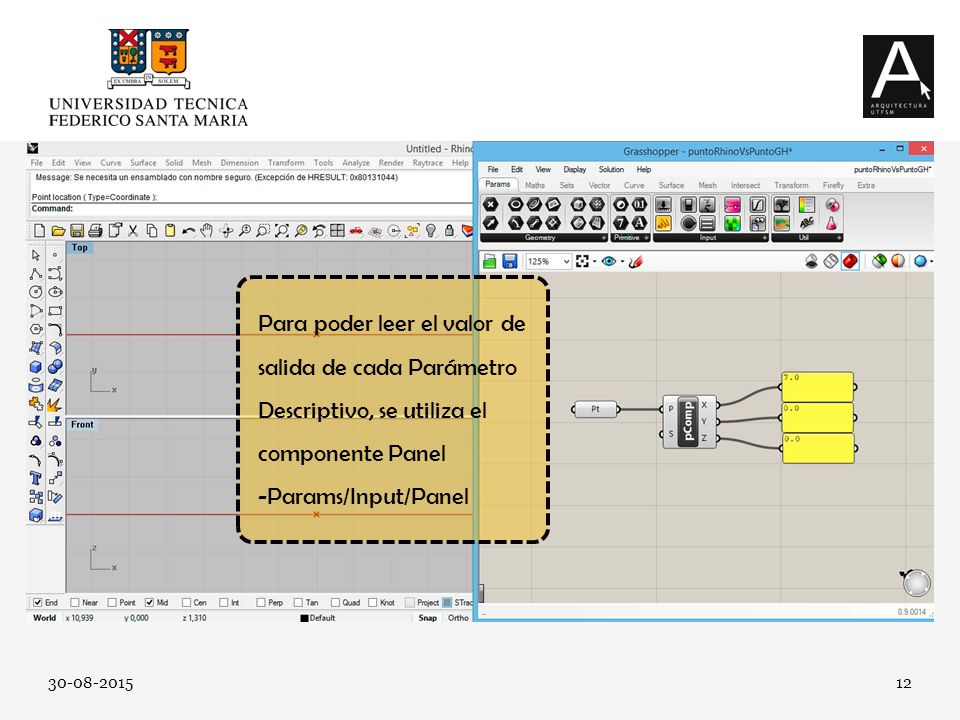

12 30-08-201512 Para poder leer el valor de salida de cada Parámetro Descriptivo, se utiliza el componente Panel -Params/Input/Panel

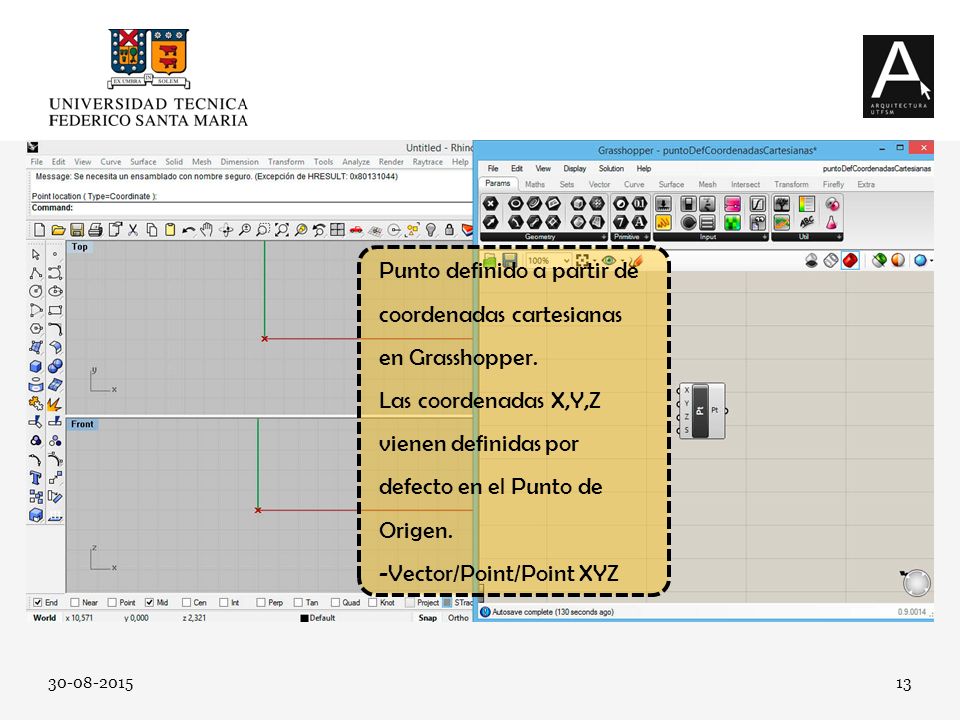

13 30-08-201513 Punto definido a partir de coordenadas cartesianas en Grasshopper. Las coordenadas X,Y,Z vienen definidas por defecto en el Punto de Origen. -Vector/Point/Point XYZ

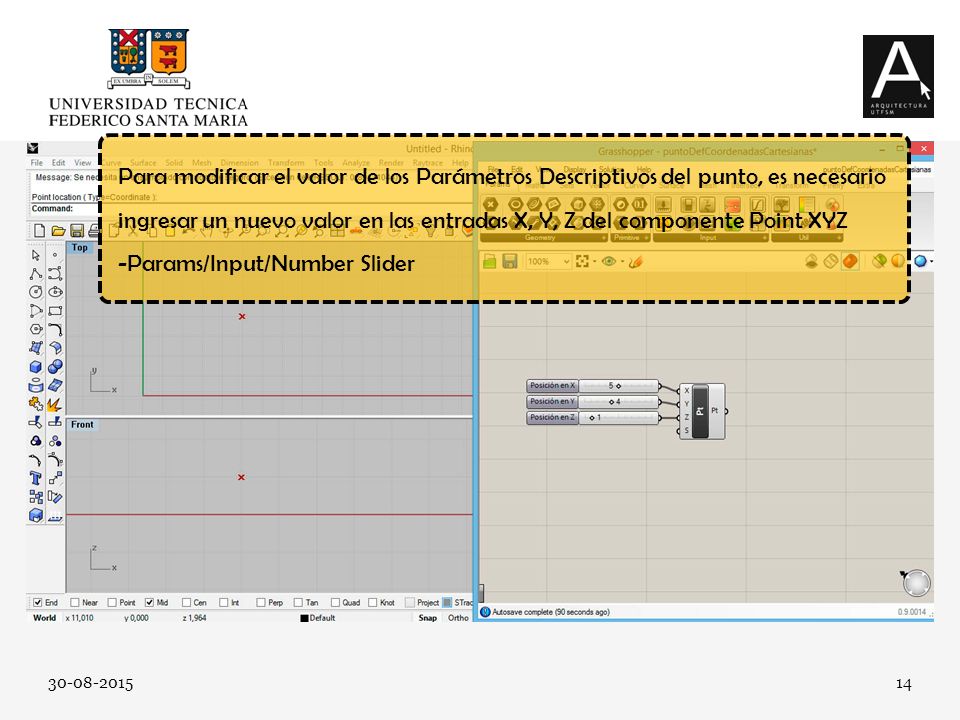

14 30-08-201514 Para modificar el valor de los Parámetros Descriptivos del punto, es necesario ingresar un nuevo valor en las entradas X, Y, Z del componente Point XYZ -Params/Input/Number Slider

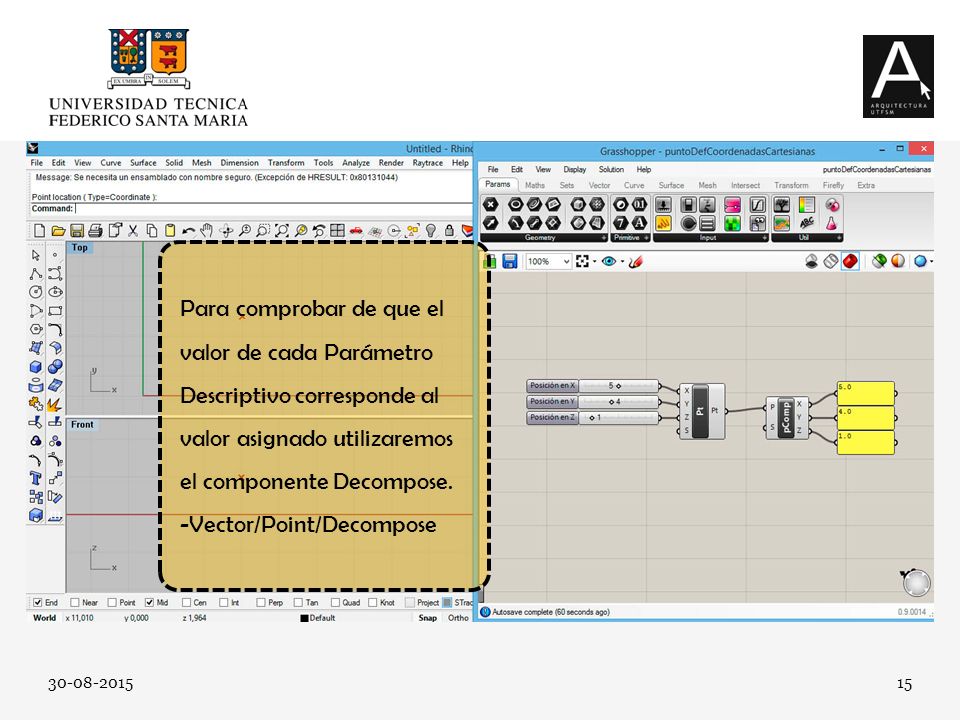

15 30-08-201515 Para comprobar de que el valor de cada Parámetro Descriptivo corresponde al valor asignado utilizaremos el componente Decompose. -Vector/Point/Decompose

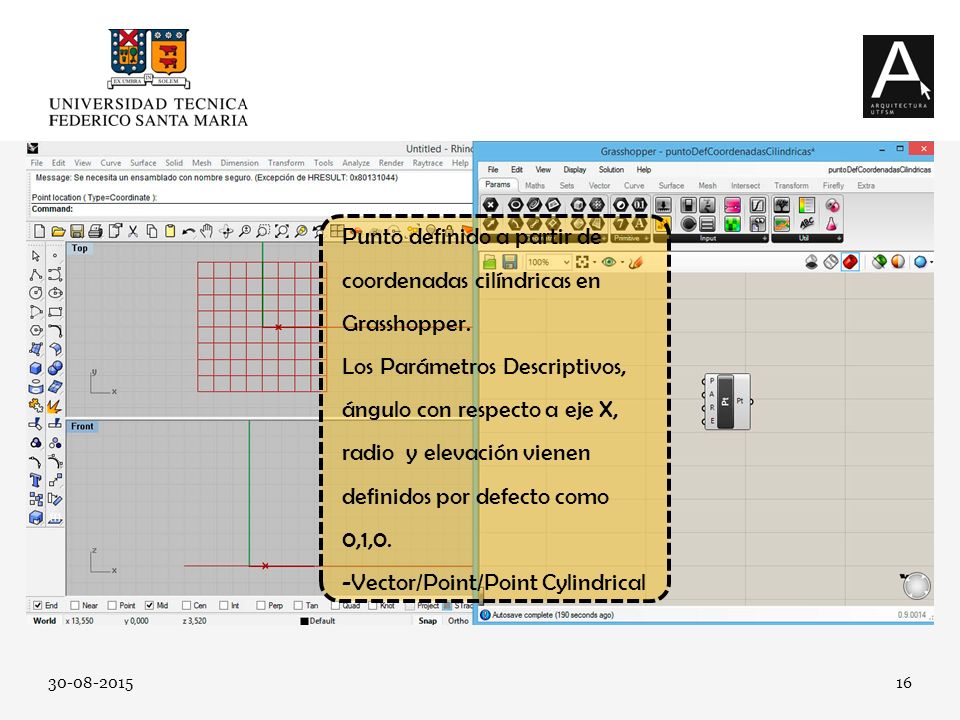

16 30-08-201516 Punto definido a partir de coordenadas cilíndricas en Grasshopper. Los Parámetros Descriptivos, ángulo con respecto a eje X, radio y elevación vienen definidos por defecto como 0,1,0. -Vector/Point/Point Cylindrical

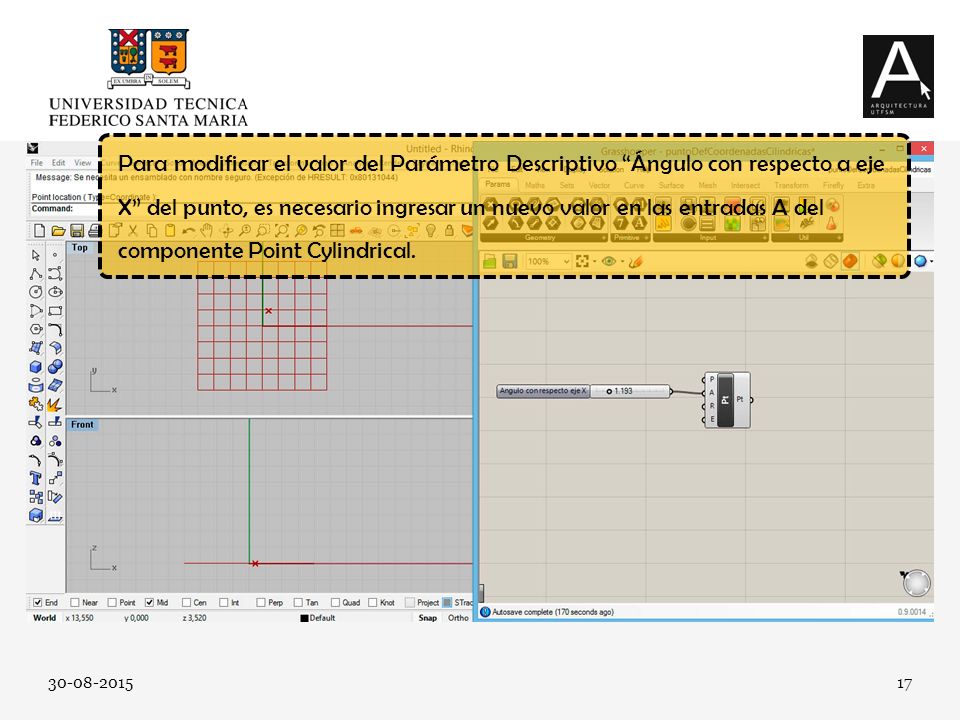

17 30-08-201517 Para modificar el valor del Parámetro Descriptivo “Ángulo con respecto a eje X” del punto, es necesario ingresar un nuevo valor en las entradas A del componente Point Cylindrical.

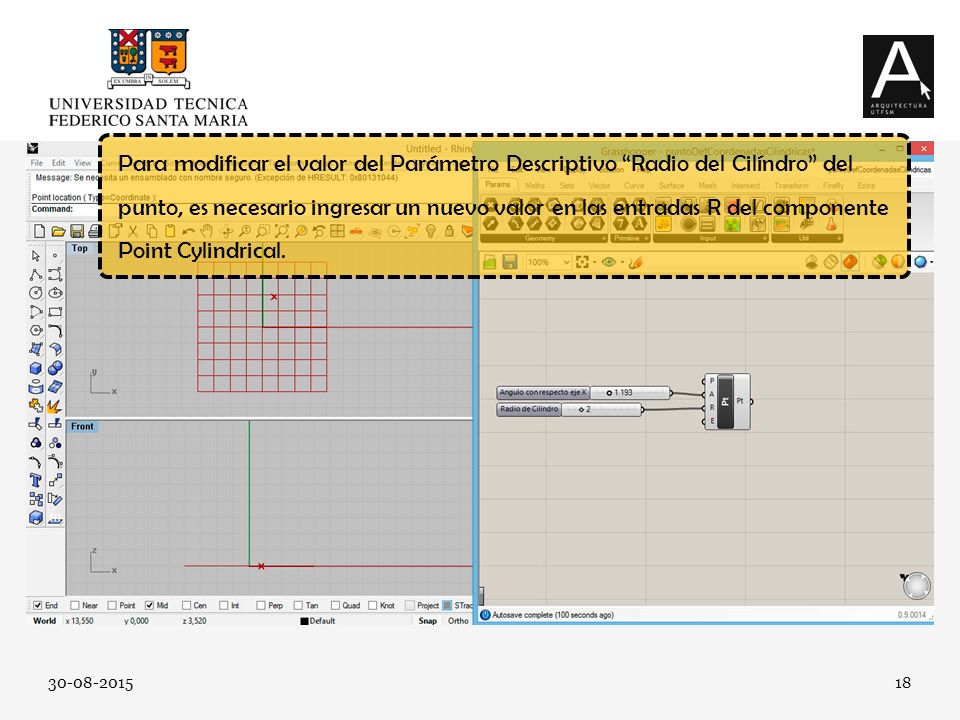

18 30-08-201518 Para modificar el valor del Parámetro Descriptivo “Radio del Cilíndro” del punto, es necesario ingresar un nuevo valor en las entradas R del componente Point Cylindrical.

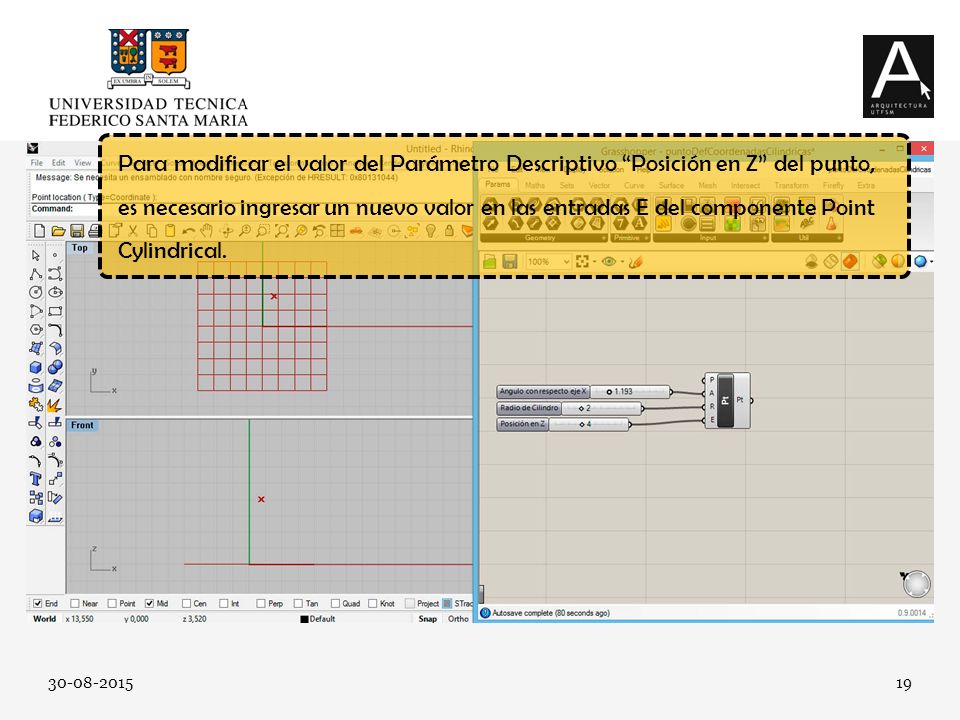

19 30-08-201519 Para modificar el valor del Parámetro Descriptivo “Posición en Z” del punto, es necesario ingresar un nuevo valor en las entradas E del componente Point Cylindrical.

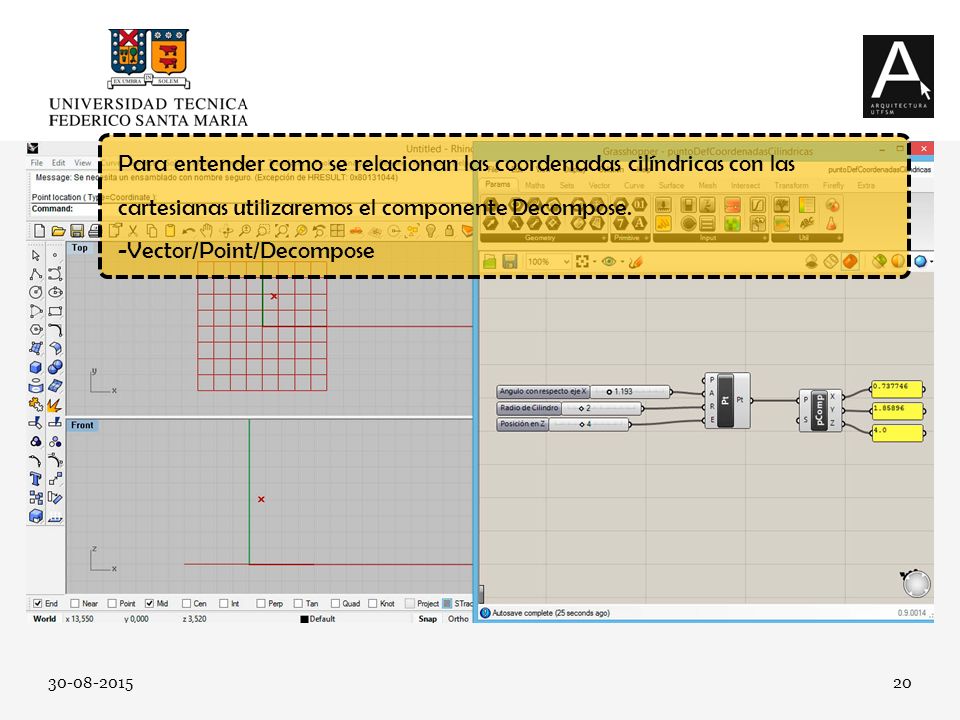

20 30-08-201520 Para entender como se relacionan las coordenadas cilíndricas con las cartesianas utilizaremos el componente Decompose. -Vector/Point/Decompose

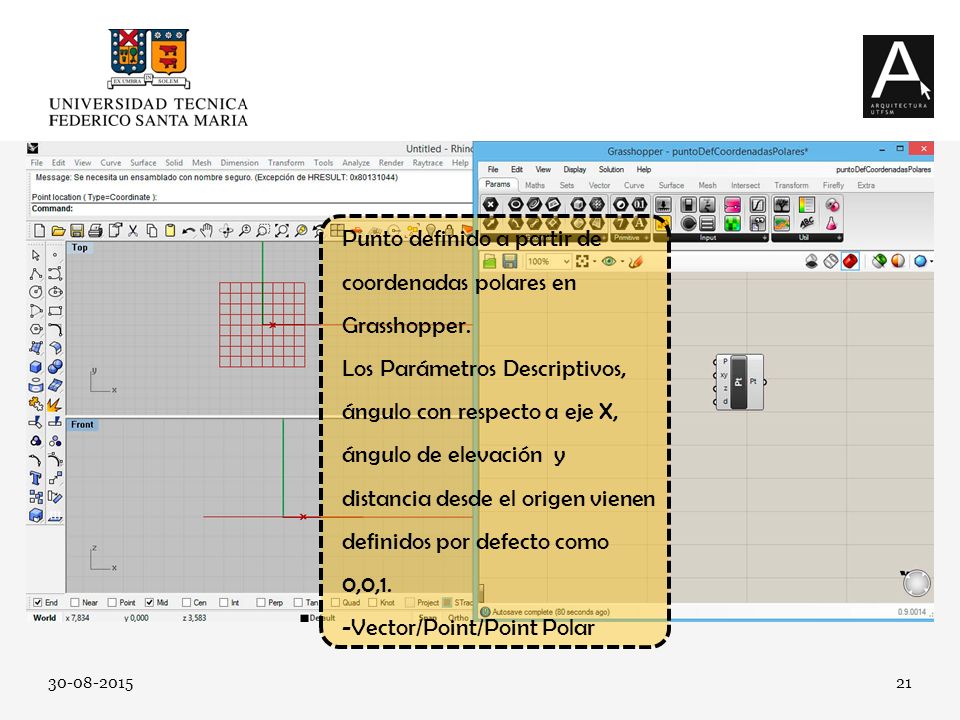

21 30-08-201521 Punto definido a partir de coordenadas polares en Grasshopper. Los Parámetros Descriptivos, ángulo con respecto a eje X, ángulo de elevación y distancia desde el origen vienen definidos por defecto como 0,0,1. -Vector/Point/Point Polar

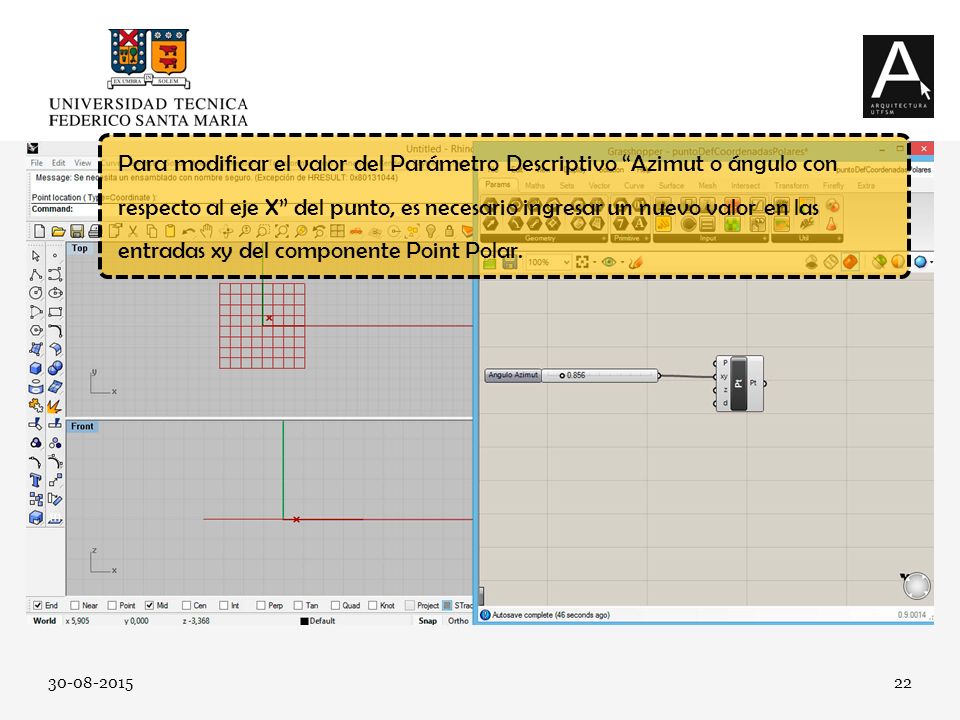

22 30-08-201522 Para modificar el valor del Parámetro Descriptivo “Azimut o ángulo con respecto al eje X” del punto, es necesario ingresar un nuevo valor en las entradas xy del componente Point Polar.

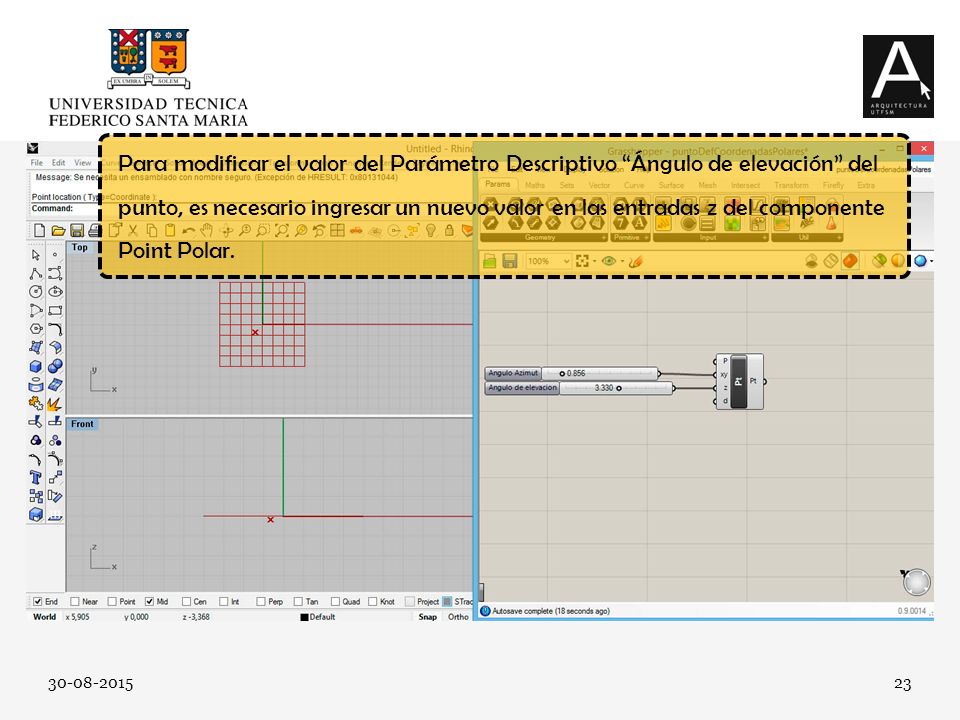

23 30-08-201523 Para modificar el valor del Parámetro Descriptivo “Ángulo de elevación” del punto, es necesario ingresar un nuevo valor en las entradas z del componente Point Polar.

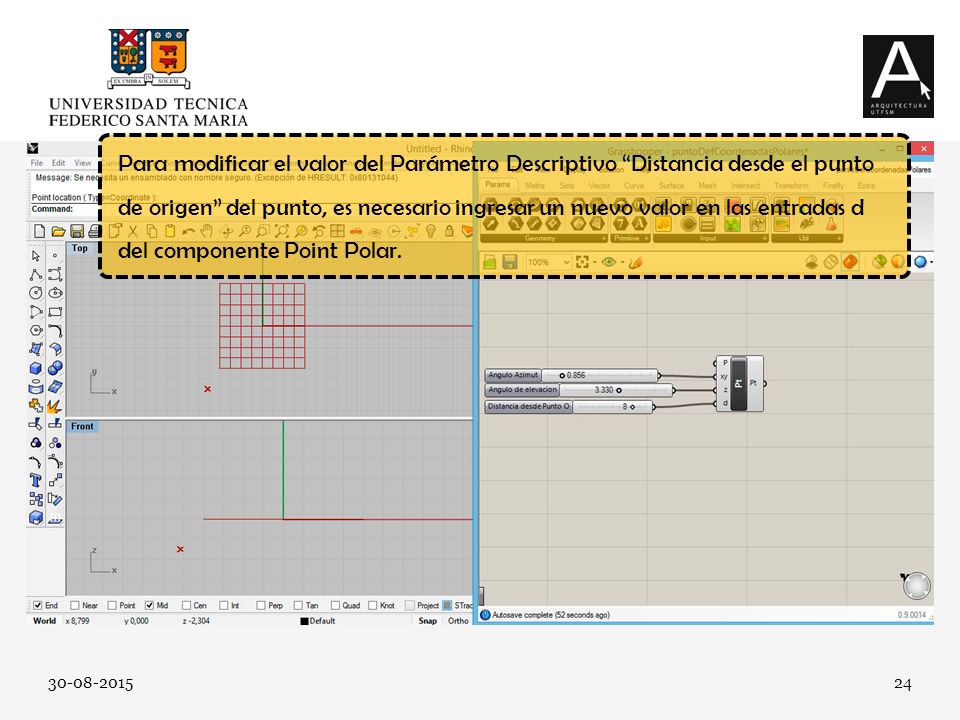

24 30-08-201524 Para modificar el valor del Parámetro Descriptivo “Distancia desde el punto de origen” del punto, es necesario ingresar un nuevo valor en las entradas d del componente Point Polar.

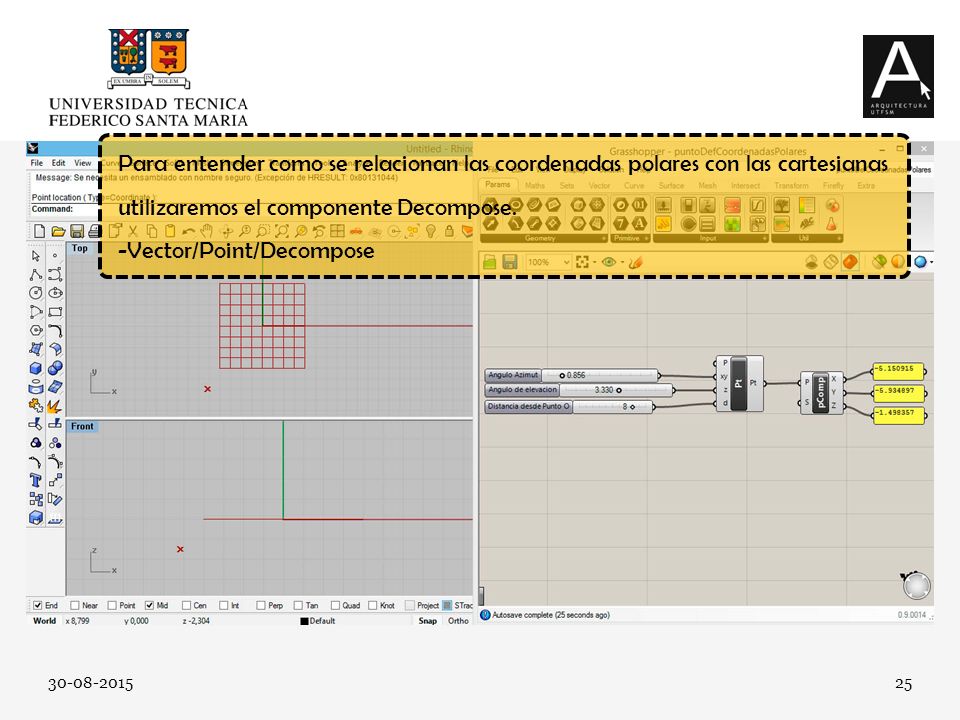

25 30-08-201525 Para entender como se relacionan las coordenadas polares con las cartesianas utilizaremos el componente Decompose. -Vector/Point/Decompose

26 30-08-201526 Contacto Luis Felipe González Böhme Profesor instructor Universidad Técnica Federico Santa María Departamento de Arquitectura Teléfono:56 (0)32 2654773 Fax:56 (0)32 2654108 Email:luisfelipe.gonzalez@usm.cl Url:www.arq.utfsm.cl Dirección:Avda. España 1680 Casilla:110-V Código postal:2390123 Valparaíso - Chile Cristián Calvo Barentin cristian.calvo@usm.cl
