Aplicación de insecticida a Ultra Bajo Volumen, con MICRONAIR AU 3000

Presentación del tema: "Aplicación de insecticida a Ultra Bajo Volumen, con MICRONAIR AU 3000"— Transcripción de la presentación:

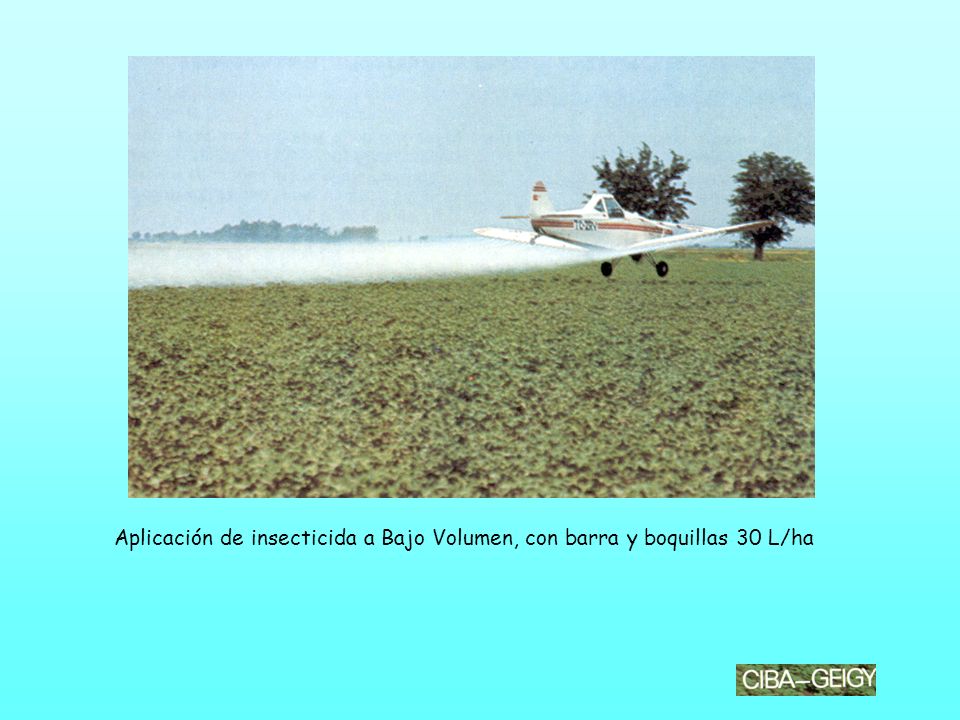

1 Aplicación de insecticida a Bajo Volumen, con barra y boquillas 30 L/ha

2 Aplicación de insecticida a Ultra Bajo Volumen, con MICRONAIR AU 3000
(Cuatro unidades) a la dosis de 3 L/ha (producto puro sin diluir)

3 APLICACIÓN DE INSECTICIDAS
A Bajo Volumen (BV) Con barra y boquillas, aplicando una dosis de L/ha (producto más agua) 2. A Ultra Bajo Volumen (UBV) Con MICROAIR u otro atomizador, aplicando 1-5 L/ha de producto formulado

4 CUANDO BV Y CUANDO UBV? BV Agua abundante (hay que adherir un coadyuvante) No hay problema de tiempo El equipo se limpia fácilmente UBV Poco agua Humedad relativa baja En poco tiempo hay que tratar grandes superficies Limpieza laboriosa

5 COMPARACIÓN DE LOS EQUIPOS DE APLICACIÓN
BV Se emplean boquillas de cono hueco (para insecticidas) La mayoría de los aviones están equipados con boquillas Cierre las boquillas según el volumen a asperjar

6 COMPARACIÓN DE LOS EQUIPOS DE APLICACIÓN
UBV Cuando se utilicen MICRONAIRS se recomiendan los modelos AU3000 y AU 5000 Generalmente se usan 4 MICRONAIRS del tipo AU 3000 o bien 8-10 unidades del tipo MINI MICRONAIR AU 5000 Para aplicaciones a UBV, cualesquiera de ellos es bueno. Para apliacciones a BV, se recomienda utilizar el MINI MICRONAIR AU 5000 Con MICRONAIRS se puede determinar el flujo y la densidad de las gotas por medio de un restrictor y las r.p.m. De las canastas

7 CONSIDERACIONES GENERALES
BV Al seleccionar boquillas del tipo cono hueco considere: La velocidad del vuelo durante la aspersión Ancho de vuelo Volumen a asperjar Número de boquillas abiertas UBV Al seleccionar el número de restrictores, considere: Velocidad del vuelo Ancho de vuelo Volumen a asperjar Número de micronairs abiertos

8 CALCULO DEL FLUJO EN L/m PARA BOQUILLAS Y MICRONAIRS

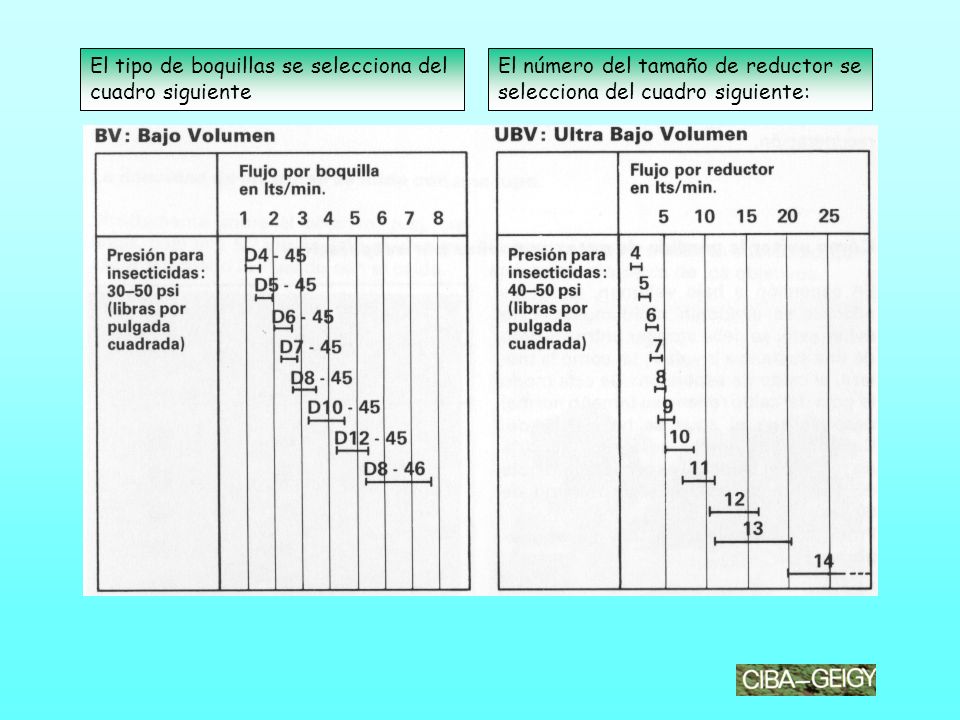

9 El tipo de boquillas se selecciona del cuadro siguiente
El número del tamaño de reductor se selecciona del cuadro siguiente:

10 PENETRACIÓN DE LAS GOTAS AL INTERIOR DEL CULTIVO
Las gotas pequeñas penetran mejor en el cultivo. Con un viento moderado de 2-3 m/s y sus correspondientes turbulencias, las gotas pequeñas son llevadas adecuadamente al interior del cultivo. Las gotas pequeñas son ideales para una buena penetración, pero se evaporan rápidamente (BV en agua), por lo que debe optimizarse su VMD

11 CÓMO EVITAR LA´PÉRDIDA DE GOTAS PEQUEÑAS POR EVAPORACIÓN
Para evitar la evaporación se puede agregar entre un 15-25% de una sustancia no volátil como la melaza. De esta manera, la gota retiene su tamaño normal después de que el agua se ha evaporado. Una gota de 100 μm se reduce a un mínimo de 60 μm, Los productos formulados para UBV no se evaporan

12 20 GOTAS/cm2 SON SUFICIENTES PARA TENER UN BUEN CONTROL

13 LA DENSIDAD DE GOTAS SE MIDE CON UNA LUPA
Directamente sobre el objetivo. Por ejemplo las hojas bajo luz UV, si se ha usado un marcador adecuado Sobre tarjetas recolectoras

14 CÓMO SE LOGRA LA DENSIDAD DESEADA DE 20 GOTAS/cm2
BV Regulando el ángulo de contacto de las boquillas en la barra entre 135º y 45º

15 UBV Variando el número de revoluciones de la canasta del MICRONAIR de la siguiente manera: Ajustando el ángulo de contacto de las cinco palas del MICRONAIR AU 3000 entre 50º y 20º Cambiando la clase de paletas

16 PROCEDIMEINTO PRÁCTICO PARA OBTENER 20 GOTAS/cm2
BV Se empieza siempre con gotas grandes, o sea un ángulo de contacto mayor (135º) y se comprueba con una aplicación práctica (caldo) la densidad de las tarjetas. Contar el número de gotas con una lupa de 15 aumentos Si la densidad es algo superior a 20 gotas/cm2, todo esta en orden y se puede proceder a la aplicación Si la densidad de gotas es inferior a 20 gotas/cm2, ajustar el ángulo de contacto a 90º Repetir los procedimeintos anteriores en vaso de necesitar más aproximación a la densidad de 20 gotas/cm2.

17 PROCEDIMEINTO PRÁCTICO PARA OBTENER 20 GOTAS/cm2
UBV: Se empieza siempre con gotas grandes; o sea con el paso más grande: AU 3000: 50º AU 5000: 85º Contar el número de gotas con lupa Si la densidad de gotas es algo superior a 20 gotas/cm2, todo esta bien y puede iniciar la aplicación Si la densidad de gotas en inferior a 20 gotas/cm2, ajustar el paso de las palas de a hélice a 45º o bien 80º, Según el caso Realice de nuevo la aplicación y mida la densidad de gotas, en caso necesario utilice palas más grandes

18 Aplicación de fungicidas a alto volumen (100 L/ha) con barra y boquillas

19 Aplicación de fungicidas a bajo volumen (15 L/ha) con MICORAIRS

20 APLICACIÓN CON FUNGICIDAS
Buena cobertura: sobretodo cuando se refiere a fungiciads de contacto La superficie a tratar debe alcanzar un mínimo de 70 gotas/cm2 Para fungicidas sistémicos se requieren menos gotas y por consiguiente el volumen puede ser menor. Sin emabrgo cuando mezcle fungicidas de contacto con fungicidas sistémicos, respete la densidad de 70 gotas/cm2 Volumen para fungicida de contacto: L/ha Volumen para fungicida sistémico: 20-50 L/ha

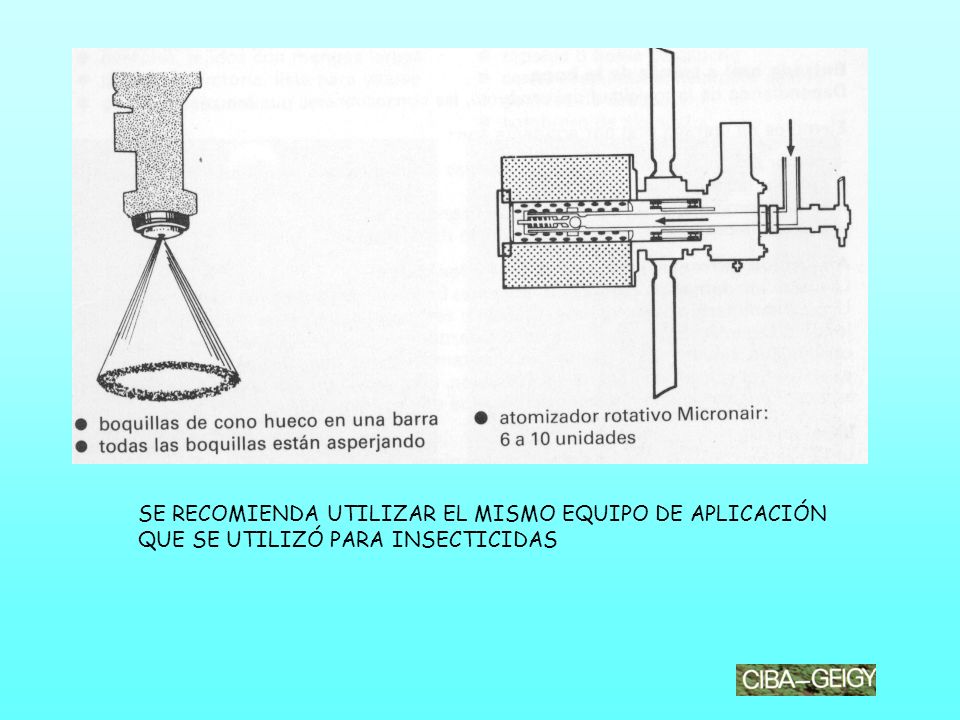

21 SE RECOMIENDA UTILIZAR EL MISMO EQUIPO DE APLICACIÓN
QUE SE UTILIZÓ PARA INSECTICIDAS

22 PREVENCIÓN DE RIESGOS EN LA APLICACIÓN AÉREA DE PLAGUICIDAS
El cuerpo puede absorber plaguicidas por medio de tres vías principales

23 ROPA PROTECTORA PARA MEZCLADORES
Overoles con mangas largas Delantal de nitrol o neopreno Guantes de nitril o neopreno Botas de caucho Protector de cara/mascarilla

24 ROPA PROTECTORA PARA PILOTOS
Casco Overoles con mangas largas Careta respiratoria lista para usarse Guantes de cuero

25 ROPA PROTECTORA PARA BANDEREROS
Overoles con mangas largas Botas de caucho Careta respiratoria lista para usarse Guantes de caucho Sombrero de ala ancha

26 LAS SIETE REGLAS DE SEGURIDAD PARA LA HIGIENE
1. Use ropa protectora limpia y adecuada

27 LAS SIETE REGLAS DE SEGURIDAD PARA LA HIGIENE
2. Prevenga todo el contacto directo del plaguicida con la piel

28 LAS SIETE REGLAS DE SEGURIDAD PARA LA HIGIENE
3. Durante el trabajo no coma, ni tome, ni fume. Antes de comer, tomar, fumar o usar el baño, lávese las manos con abundante agua y jabón

29 LAS SIETE REGLAS DE SEGURIDAD PARA LA HIGIENE
4. Si su ropa esta contaminada, quítesela y báñese inmediatamente

30 LAS SIETE REGLAS DE SEGURIDAD PARA LA HIGIENE
5. Si no se siente bien, para de trabajar y busque atención médica

31 LAS SIETE REGLAS DE SEGURIDAD PARA LA HIGIENE
6. Lave el avión, el equipo de carga y plataforma después de cada jornada de aplicación o antes de cambiar de tipo de plaguicuidas. Use bastante agua y detergente.

32 LAS SIETE REGLAS DE SEGURIDAD PARA LA HIGIENE
7. Después de la jornada de trabajo, báñese con abundante agua y jabón. Póngase ropa limpia.

33 AGRADECIMIENTOS Se agradece a SYNGENTA, el permiso hacer esta diapositivas a partir de la siguiente publicación: CINA-GEIGY. Sin año. MANUAL DE APLICACIÓN AEREA.
