1 INGENIERÍA AERONÁUTICA
TEMA: INTRODUCCIÓN A LA COHETERÍA - 2 Ing. Camilo Velasquez Grandez

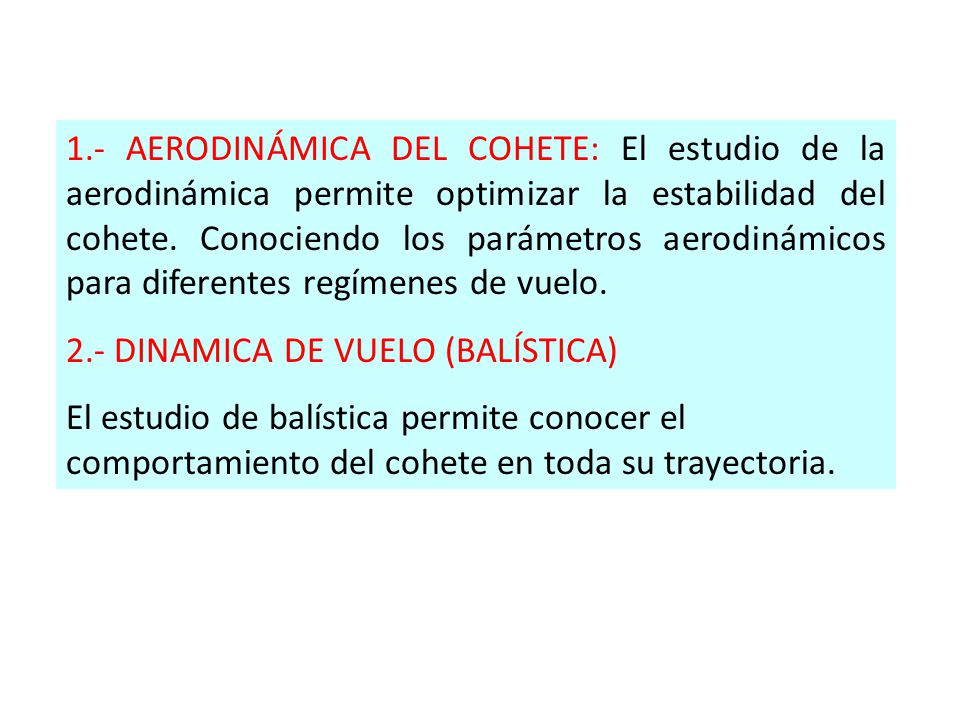

2 1.- AERODINÁMICA DEL COHETE: El estudio de la aerodinámica permite optimizar la estabilidad del cohete. Conociendo los parámetros aerodinámicos para diferentes regímenes de vuelo. 2.- DINAMICA DE VUELO (BALÍSTICA) El estudio de balística permite conocer el comportamiento del cohete en toda su trayectoria.

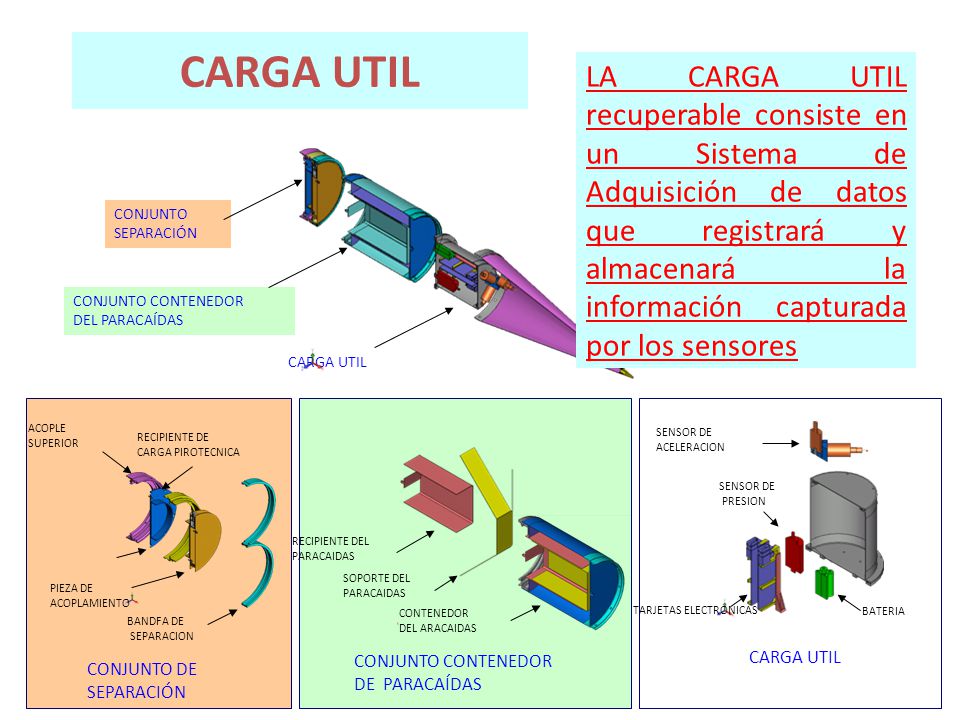

3 CARGA UTIL LA CARGA UTIL recuperable consiste en un Sistema de Adquisición de datos que registrará y almacenará la información capturada por los sensores CONJUNTO SEPARACIÓN CONJUNTO CONTENEDOR DEL PARACAÍDAS CARGA UTIL ACOPLE SUPERIOR RECIPIENTE DE CARGA PIROTECNICA SENSOR DE ACELERACION SENSOR DE PRESION RECIPIENTE DEL PARACAIDAS SOPORTE DEL PARACAIDAS PIEZA DE ACOPLAMIENTO CONTENEDOR DEL ARACAIDAS TARJETAS ELECTRONICAS BATERIA BANDFA DE SEPARACION CONJUNTO CONTENEDOR DE PARACAÍDAS CARGA UTIL CONJUNTO DE SEPARACIÓN

4 Lanzador de misiles original y acondicionado.

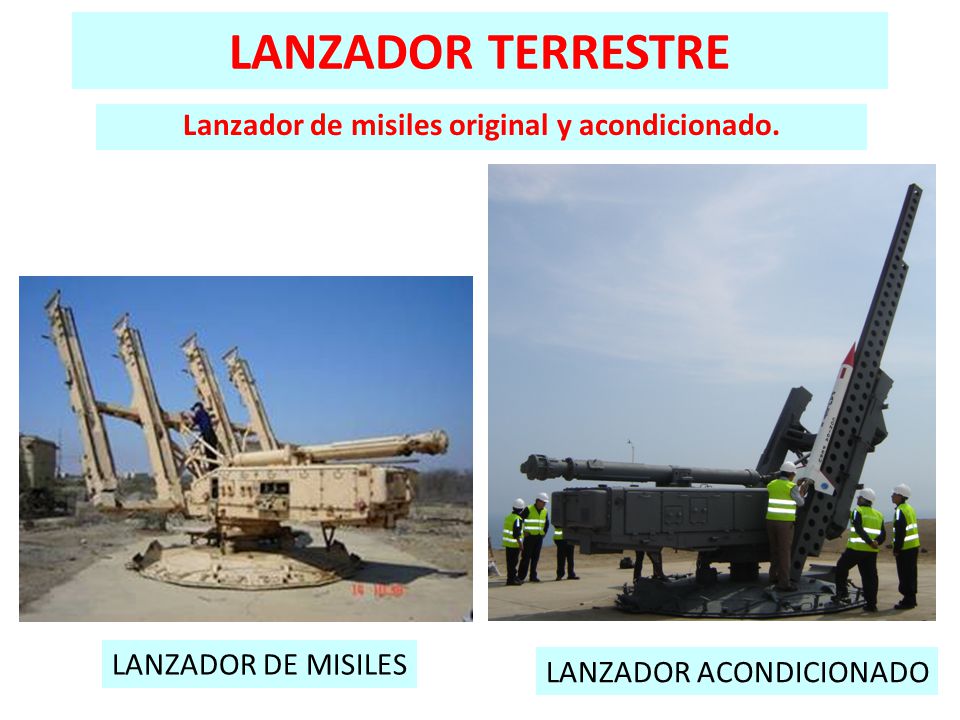

LANZADOR TERRESTRE Lanzador de misiles original y acondicionado. LANZADOR DE MISILES LANZADOR ACONDICIONADO

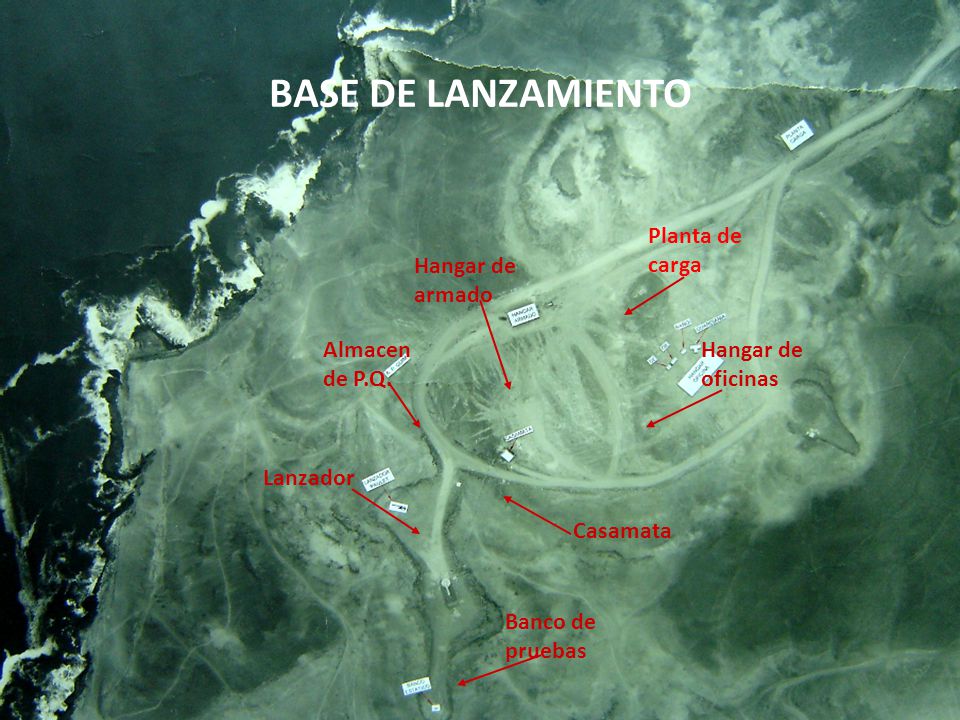

5 BASE DE LANZAMIENTO Planta de carga Hangar de armado Almacen de P.Q.
Hangar de oficinas Lanzador Casamata Banco de pruebas

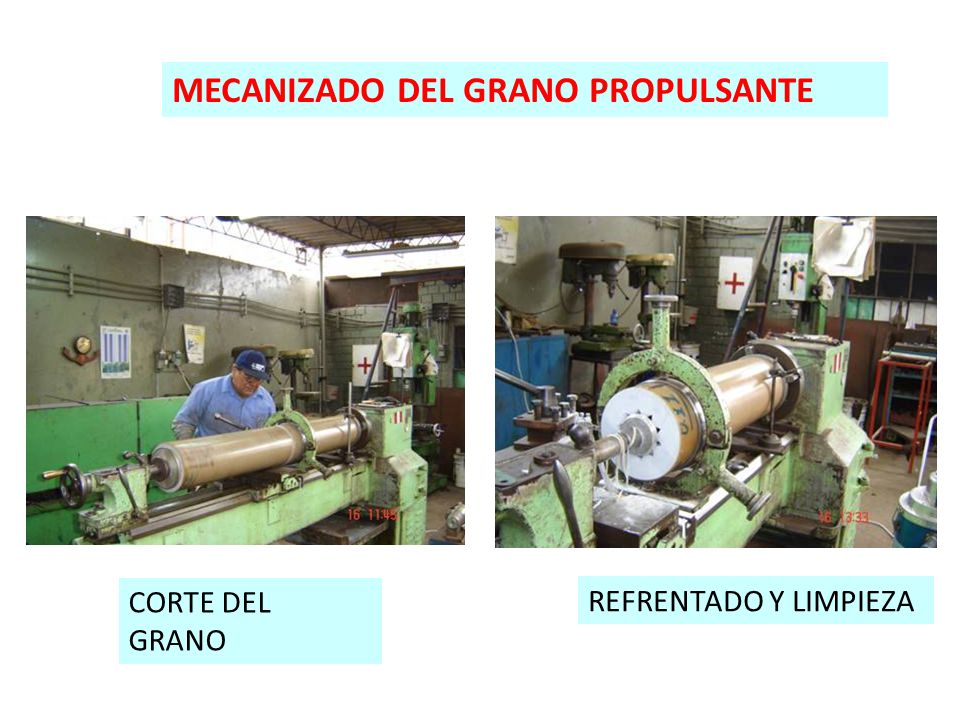

6 MECANIZADO DEL GRANO PROPULSANTE
CORTE DEL GRANO REFRENTADO Y LIMPIEZA

7 ETAPA DE DESARROLLO TECNOLOGICO

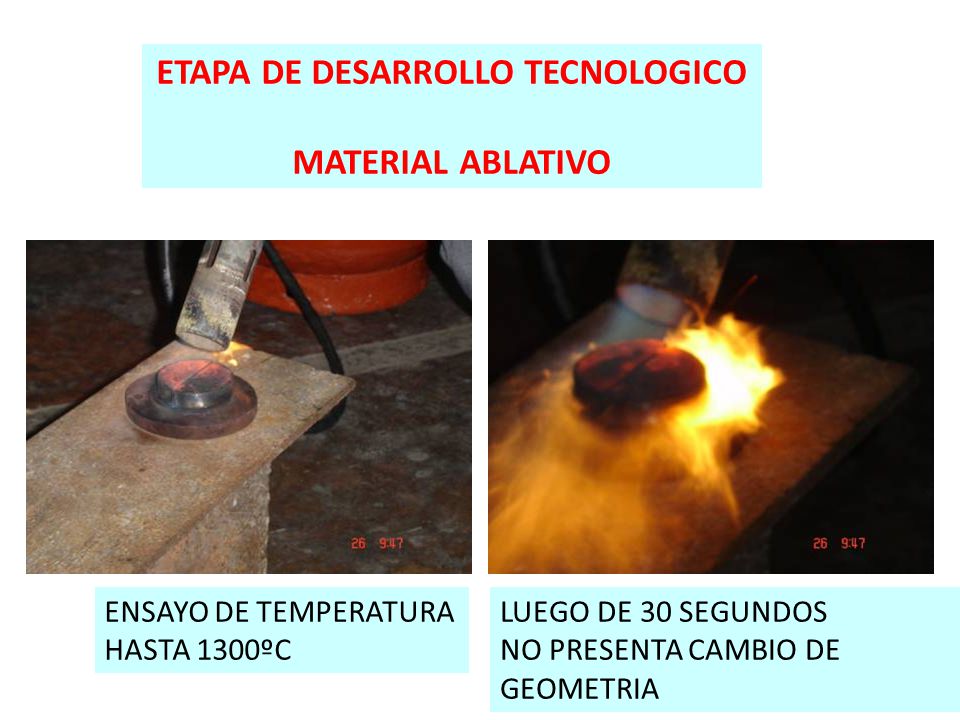

MATERIAL ABLATIVO ENSAYO DE TEMPERATURA HASTA 1300ºC LUEGO DE 30 SEGUNDOS NO PRESENTA CAMBIO DE GEOMETRIA

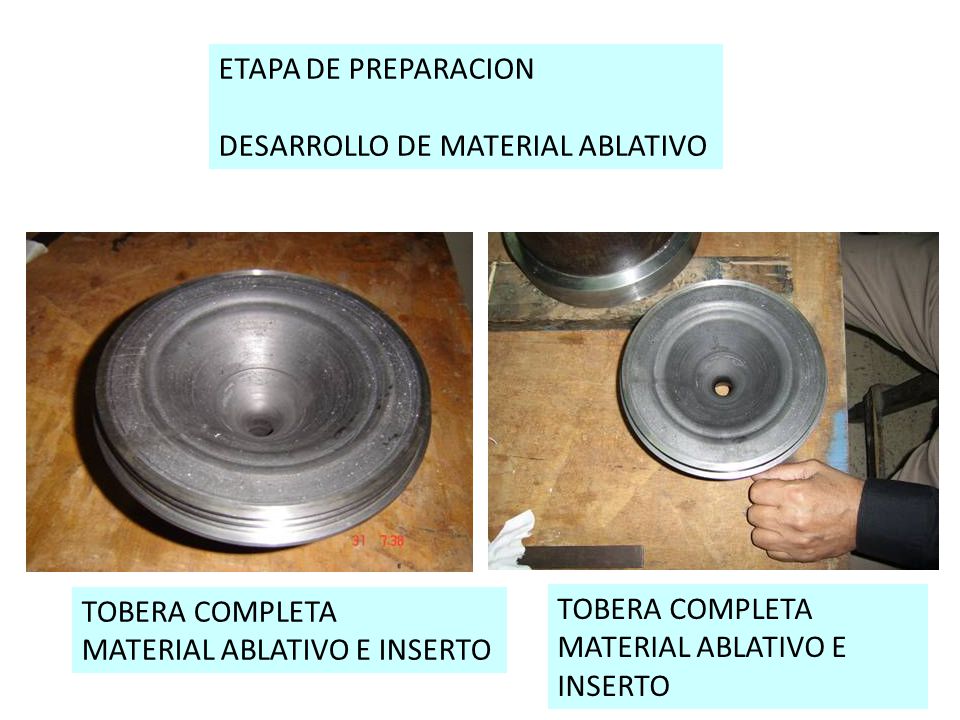

8 ETAPA DE PREPARACION DESARROLLO DE MATERIAL ABLATIVO TOBERA COMPLETA MATERIAL ABLATIVO E INSERTO TOBERA COMPLETA MATERIAL ABLATIVO E INSERTO

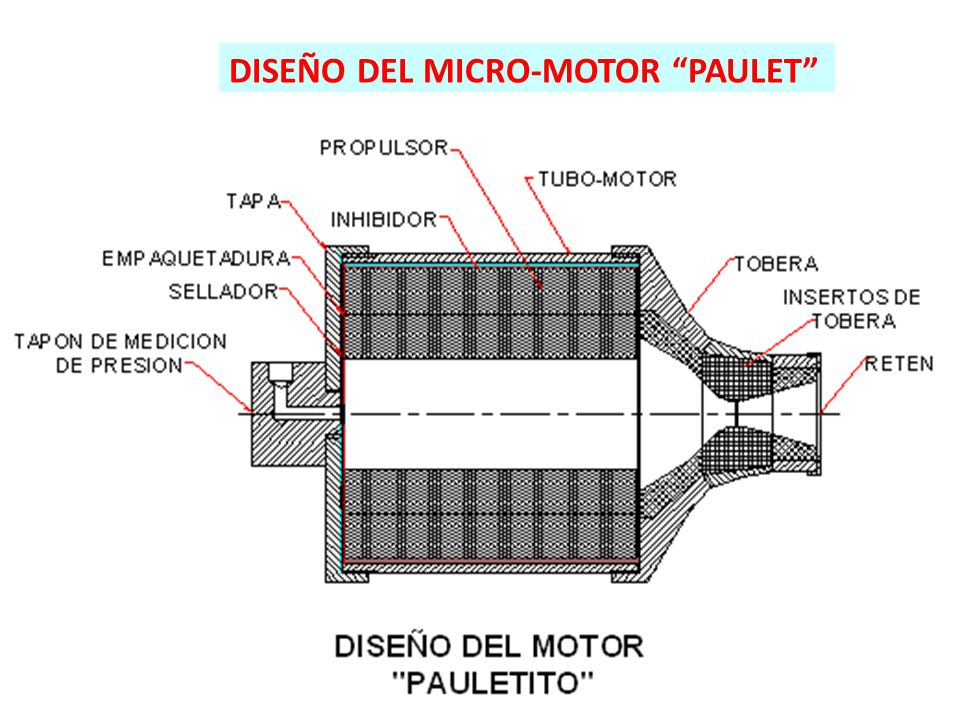

9 DISEÑO DEL MICRO-MOTOR “PAULET”

10 DISEÑO DEL MICRO-MOTOR “PAULET”

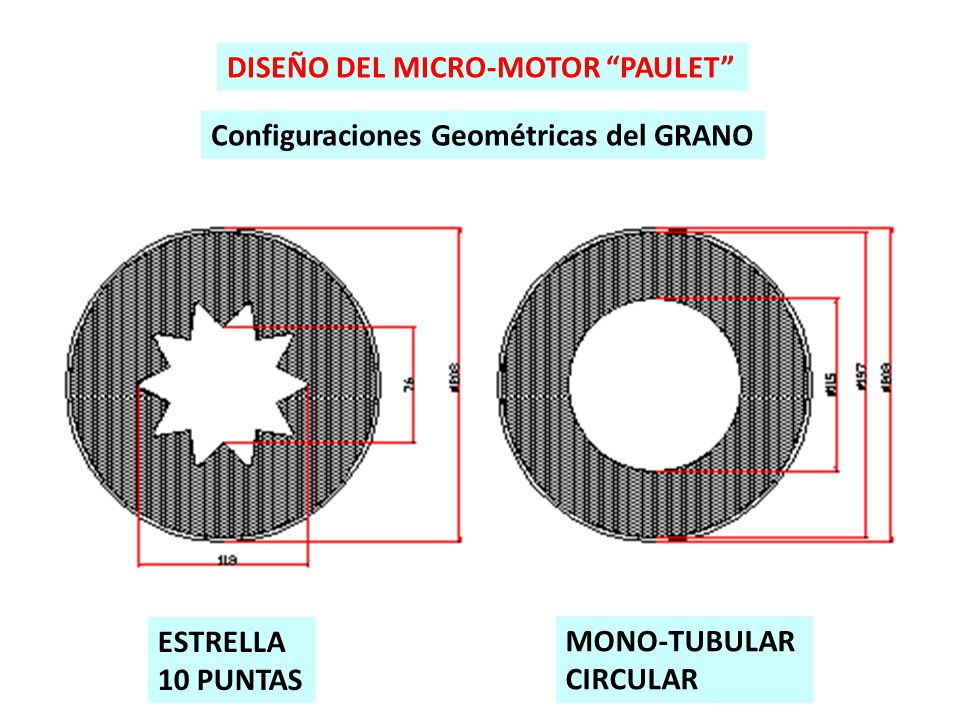

Configuraciones Geométricas del GRANO ESTRELLA 10 PUNTAS MONO-TUBULAR CIRCULAR

11 DISEÑO DEL MICRO-MOTOR “PAULET” CONFIGURACION ESTRELLA

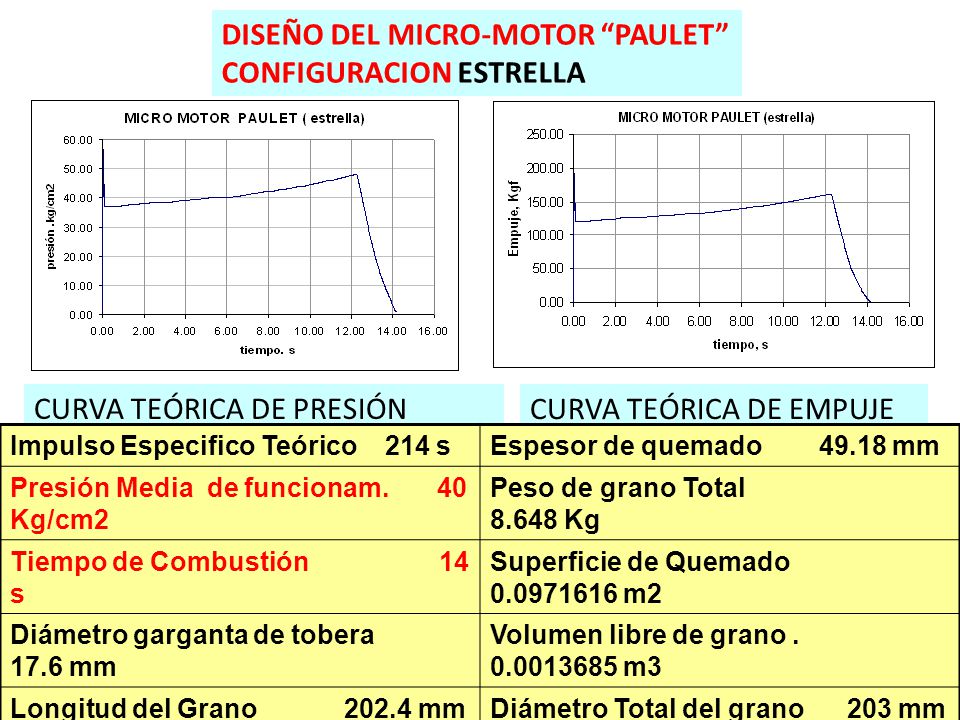

CURVA TEÓRICA DE PRESIÓN CURVA TEÓRICA DE EMPUJE Impulso Especifico Teórico s Espesor de quemado mm Presión Media de funcionam Kg/cm2 Peso de grano Total Kg Tiempo de Combustión s Superficie de Quemado m2 Diámetro garganta de tobera mm Volumen libre de grano m3 Longitud del Grano mm Diámetro Total del grano mm

12 DISEÑO DEL MICRO-MOTOR “PAULET” CONFIGURACION MONO-TUBULAR

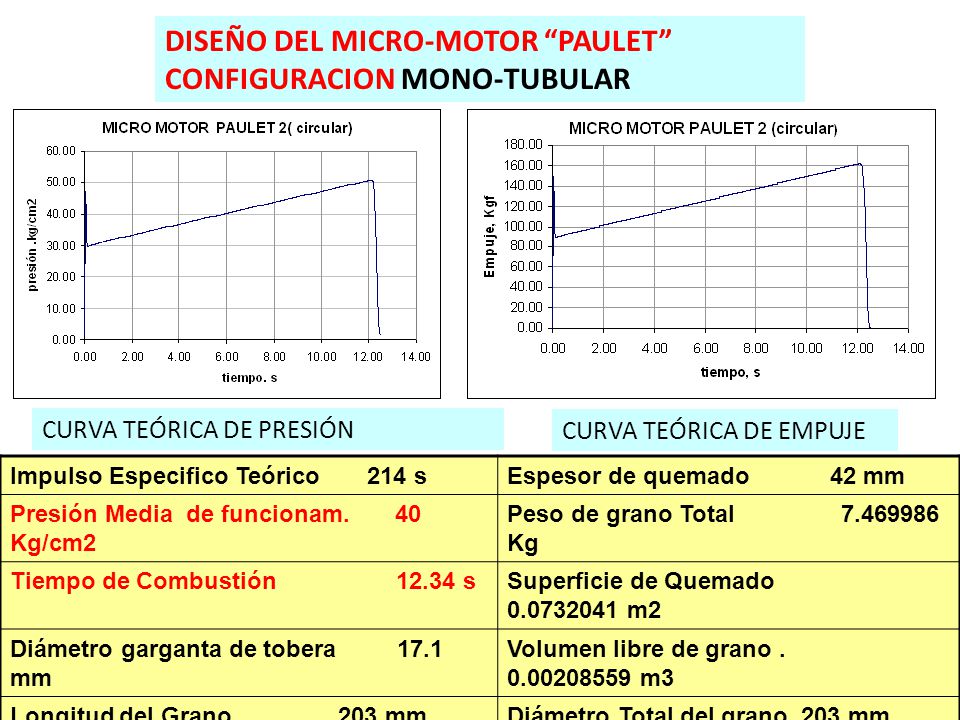

CURVA TEÓRICA DE PRESIÓN CURVA TEÓRICA DE EMPUJE Impulso Especifico Teórico s Espesor de quemado mm Presión Media de funcionam Kg/cm2 Peso de grano Total Kg Tiempo de Combustión s Superficie de Quemado m2 Diámetro garganta de tobera mm Volumen libre de grano m3 Longitud del Grano mm Diámetro Total del grano 203 mm

13

14

15 * El desarrollo de la cohetería reviste un carácter estratégico, pues no sólo es el medio para tener acceso al espacio, sino que además tiene un aporte al desarrollo nacional al motivar a la innovación tecnológica y potenciar las capacidades intelectuales. * El estudio, concepción y desarrollo de cohetes, requiere el conocimiento de las ciencias coheteriles, aprovechamiento de nuevas tecnologías, una industria local de respaldo, disponibilidad de recursos financieros y personal técnico y científico en el número y calidad que hagan viable la satisfacción de estas necesidades; para en la sinergia de estos elementos alcanzar los objetivos y metas propuestas. * “Quisiéramos subrayar para terminar que el crecimiento y desarrollo de nuestras actividades espaciales será función del crecimiento en número y calidad de nuestro elemento humano. Este crecimiento por lo general es lento y cualquier intento por sobrepasarlo resultará en un crecimiento burocrático y monstruoso que un país pobre como el Perú no se puede dar el lujo de financiar” Dr. Ronald Woodman cc

16 Cohete Orion de la NASA

17 Carlos Noriega, astronauta NASA

18 En la UNI, en la sección de Post-grado hubo una
Maestría en Ingeniería Aeronáutica (incluyendo misiles) dictado por ingenieros rusos.

19 “El progreso no consiste en igualar los procesos de la naturaleza, sino más bien en superarlos”
Pedro Paulet
