1 PROCESADORES DIGITALES DE SEÑALES
Tema IV Transformada Z: Transformada Z - II Sistemas Electrónicos, EPSG

2 Contenido de la Sesión Propiedades de la ROC
Estabilidad, causalidad y ROC La Transformada Z inversa: Método de inspección Descomposición en fracciones simples Desarrollo en serie de potencias Propiedades de la TZ

3 Propiedades de la ROC Las propiedades de la ROC dependen de la naturaleza de la señal: Propiedad 1: La ROC puede ser un anillo o un disco, 0rR<|z|<rL, centrados en el origen Propiedad 2: La TF de x[n] converge si y sólo si la región de convergencia de la TZ de x[n] contiene la circunferencia unidad Propiedad 3: La ROC no tiene ningún polo

4 Propiedades (continuación...)
Propiedad 4: Si x[n] es una secuencia de duración finita, cero excepto en el intervalo -<N1nN2< , la ROC es el plano z completo, pudiendo exceptuarse los valores z=0 y z= Propiedad 5: Si x[n] es una secuencia limitada por la izquierda, cero para n<N1<, la ROC se extiende hacia fuera desde el polo finito más exterior de X(z) hasta el valor, que puede incluir, z=

5 Propiedades (continuación...)
Propiedad 6: Si x[n] es una secuencia limitada por la derecha, o sea, cero para n>N2>-  , la ROC se extiende hacia dentro desde el polo finito más interior de X(z) hasta el valor, que puede incluir, z=0 Propiedad 7: Si x[n] es una secuencia bilateral, la ROC será un anillo en el plano z limitado en el interior y en el exterior por un polo y que, según la propiedad 3, no contendrá ningún polo

6 Propiedades (continuación...)
Propiedad 8: La ROC deber ser una región conexa Se confirma que la expresión algebraica o el diagrama de polos y ceros no especifican de forma completa la TZ de una secuencia, por lo que es necesario especificar la ROC Fig. 3.10

7 Estabilidad, Causalidad y ROC
Sistema lineal discreto Diagrama de polos y ceros Fig. 3.11

8 Estabilidad (continuación...)
Se pueden asociar tres posibles ROCs Condición adicional de estabilidad: Obliga a que h[n] sea absolutamente sumable y por tanto que tenga TF ROC debe incluir la circunferencia unidad, dado por 1/2<|z|<2 Por tanto h[n] será bilateral y por tanto el sistema es no causal Fig. 3.11

9 Estabilidad (continuación...)
Condición de causalidad del sistema: h[n] deberá estar limitada por la izquierda Propiedad 5, la ROC debe ser |z|>2 El sistema será no estable Dado el diagrama de polos y ceros, no existe una ROC para la que el sistema sea a la vez estable y causal Fig. 3.11

10 La TZ Inversa Una de las aplicaciones de la TZ es el análisis de sistemas lineales en tiempo discreto, que puede requerir el cálculo de la TZ inversa (TZ-1) Dada una expresión algebraica y una ROC asociada, existen varios métodos formales e informales para obtenerla: Secuencias y sistemas LTI, suficientes y preferibles los métodos menos formales

11 Método de Inspección Reconocer por simple “inspección” ciertos pares de transformadas, sobre todo aquellas que son “frecuentes” Las tablas de pares de transformadas Z tienen mucha utilidad para este método

12 Inspección (continuación...)
En ocasiones puede expresarse una determinada TZ como una suma de términos, obteniendo la TZ-1 de cada uno de ellos mediante la tabla de forma independiente

13 Fracciones Simples La TZ-1 se puede obtener fácilmente por inspección si la expresión de la TZ se reconoce en una tabla: Algunas veces X(z) no se encuentra explícitamente utilizando una tabla, pero puede ser expresada de forma alternativa como suma de términos más simples, cada uno de los cuales si aparece en ella

14 Fracciones (continuación...)
En el caso de las funciones racionales, es posible realizar la descomposición en fracciones simples Se identifica de una forma simple las secuencias que se asocian a cada uno de los términos Expresar X(z) como un cociente de polinomios en z-1

15 Fracciones (continuación...)
X(z) como cociente de polinomios en z-1 ck ceros distintos de cero de X(z) dk polos distintos de cero de X(z)

16 Fracciones (continuación...)

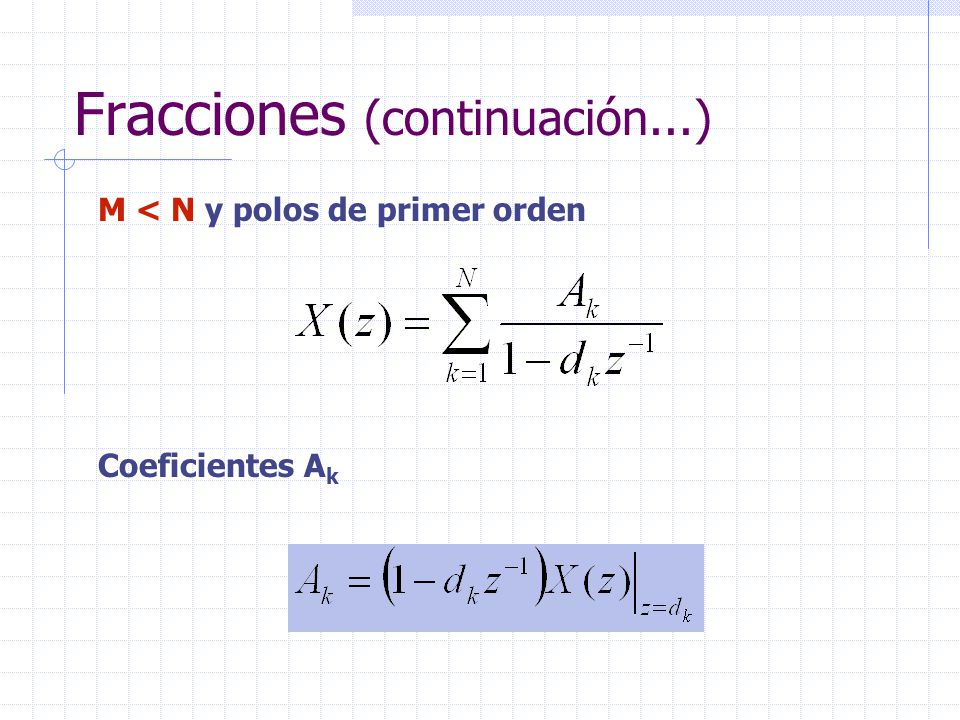

M < N y polos de primer orden Coeficientes Ak

17 Ejemplo Fracción Simple
Ejemplo 3.8 pp. 114 Oppenheim TZ de segundo orden, Fig. 3.12

18 Fracciones (continuación...)
M  N y polos de primer orden Coeficientes Ak B se obtiene mediante división polinómica...

19 Ejemplo Fracción Simple

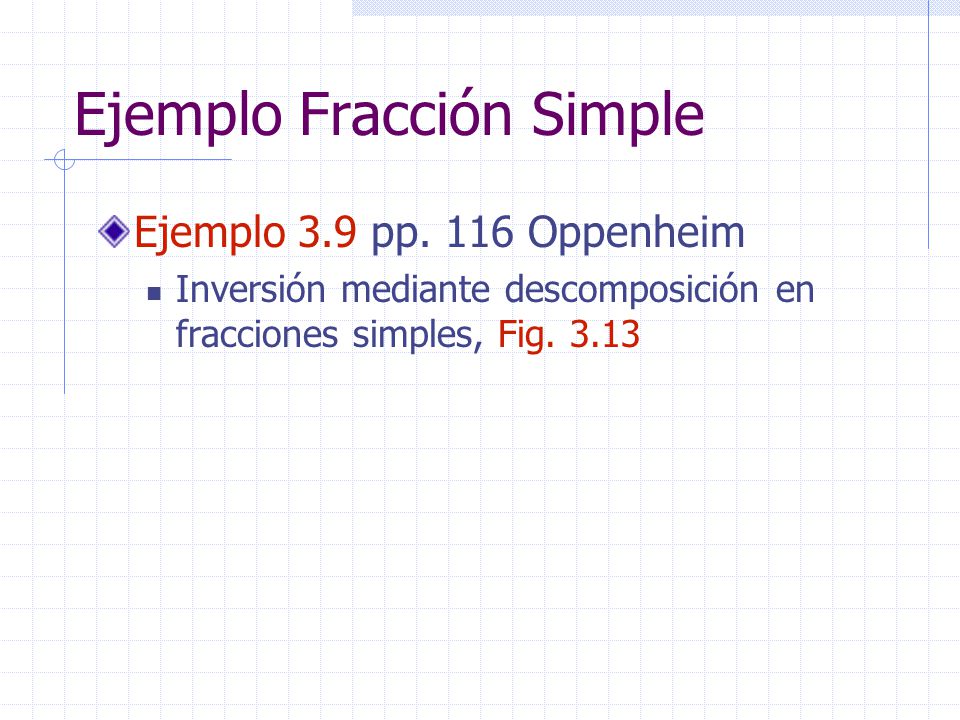

Ejemplo 3.9 pp. 116 Oppenheim Inversión mediante descomposición en fracciones simples, Fig. 3.13

20 Serie de Potencias Dada una secuencia de longitud finita, X(z) no tiene una representación simple en forma de polinomios en z-1 Podemos expresar X(z) como una serie de potencias a partir de la definición de la TZ:

21 Serie (continuación...) Se puede determinar cualquier valor de la secuencia obteniendo el coeficiente de la potencia apropiada de z-1:

22 Ejemplo Serie de Potencias
Ejemplo 3.10 pp. 118 Oppenheim Secuencia de longitud finita

23 Propiedades de la TZ Utiles en el estudio de las señales y los sistemas en tiempo discreto Son la base para la transformación de ecuaciones en diferencia lineales de coeficientes constantes en ecuaciones algebraicas en términos de la variable de la TZ

24 Propiedades (continuación...)
La propiedad de linealidad dice que: Términos simples y método de las fracciones simples...

25 Propiedades (continuación...)
La propiedad de desplazamiento en el tiempo indica que: z-n0 puede alterar el número de polos en z=0 o z=

26 Ejemplo Desplazamiento
Ejemplo 3.14 pp. 121 Oppenheim Secuencia exponencial desplazada

27 Propiedades (continuación...)
La propiedad de multiplicación por una exponencial se expresa como: La ROC queda afectada por un factor de escala |z0| La posición de polos y ceros queda afectada por el factor |z0|

28 Propiedades (continuación...)
Si z0=ejw0 la propiedad de multiplicación por una exponencial se interpreta como una traslación de frecuencia Modulación en el dominio del tiempo con la secuencia exponencial ejw0n:

29 Propiedades (continuación...)
La convolución de secuencias expresa:

30 Propiedades (continuación...)
La propiedad de convolución tiene un papel fundamental en el análisis de los sistemas LTI en tiempo discreto: La TZ de la salida del sistema LTI es el producto de la TZ de la entrada y la TZ de la respuesta al impulso H(z) es la función de transferencia del sistema LTI

31 Ejemplo Convolución Ejemplo 3.19 pp. 126 Oppenheim
Realización de la convolución mediante TZ

32 Propiedades (continuación...)
Tabla 3.2 pp. 127 Oppenheim Consultar en Oppenheim resto de propiedades de la TZ
