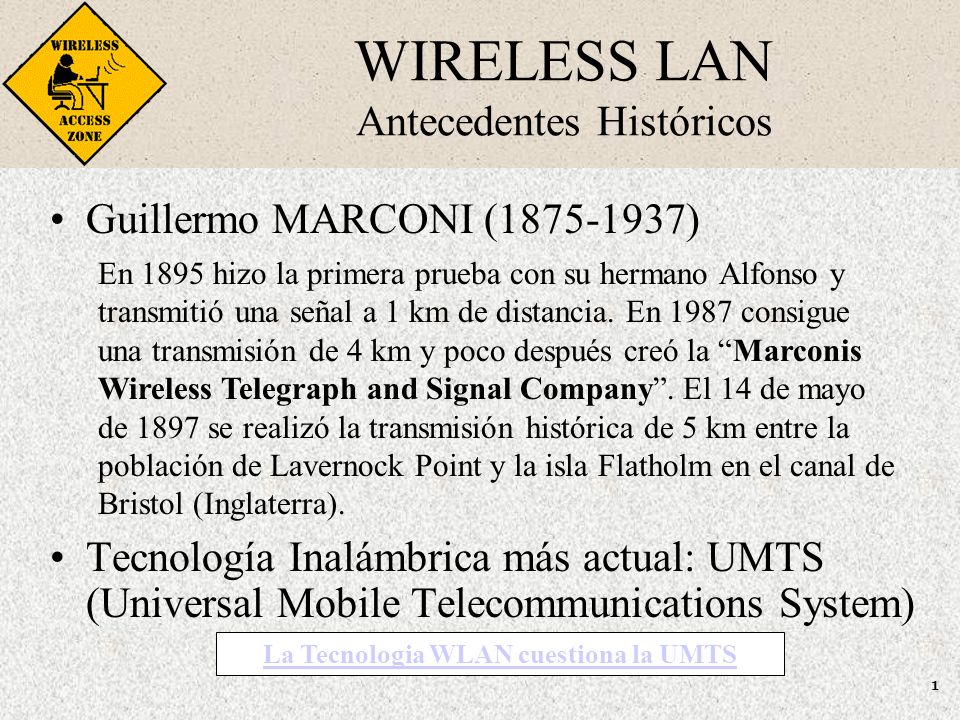

1 1 WIRELESS LAN Antecedentes Históricos Guillermo MARCONI (1875-1937) Tecnología Inalámbrica más actual: UMTS (Universal Mobile Telecommunications System) En 1895 hizo la primera prueba con su hermano Alfonso y transmitió una señal a 1 km de distancia. En 1987 consigue una transmisión de 4 km y poco después creó la “Marconis Wireless Telegraph and Signal Company”. El 14 de mayo de 1897 se realizó la transmisión histórica de 5 km entre la población de Lavernock Point y la isla Flatholm en el canal de Bristol (Inglaterra). La Tecnologia WLAN cuestiona la UMTS

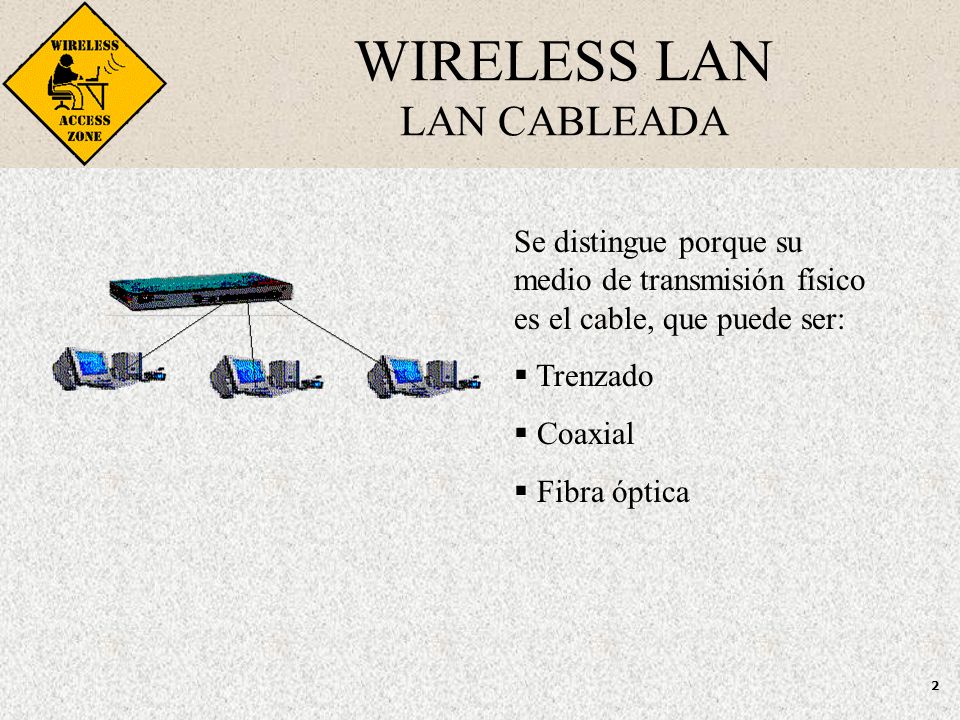

2 2 WIRELESS LAN LAN CABLEADA Se distingue porque su medio de transmisión físico es el cable, que puede ser:  Trenzado  Coaxial  Fibra óptica

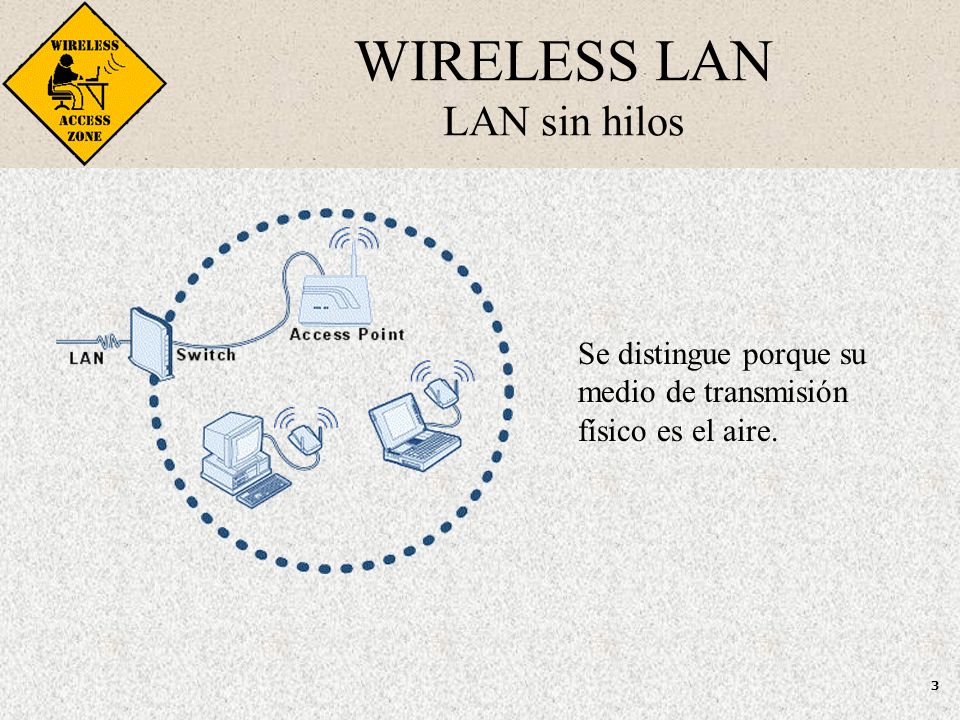

3 3 WIRELESS LAN LAN sin hilos Se distingue porque su medio de transmisión físico es el aire.

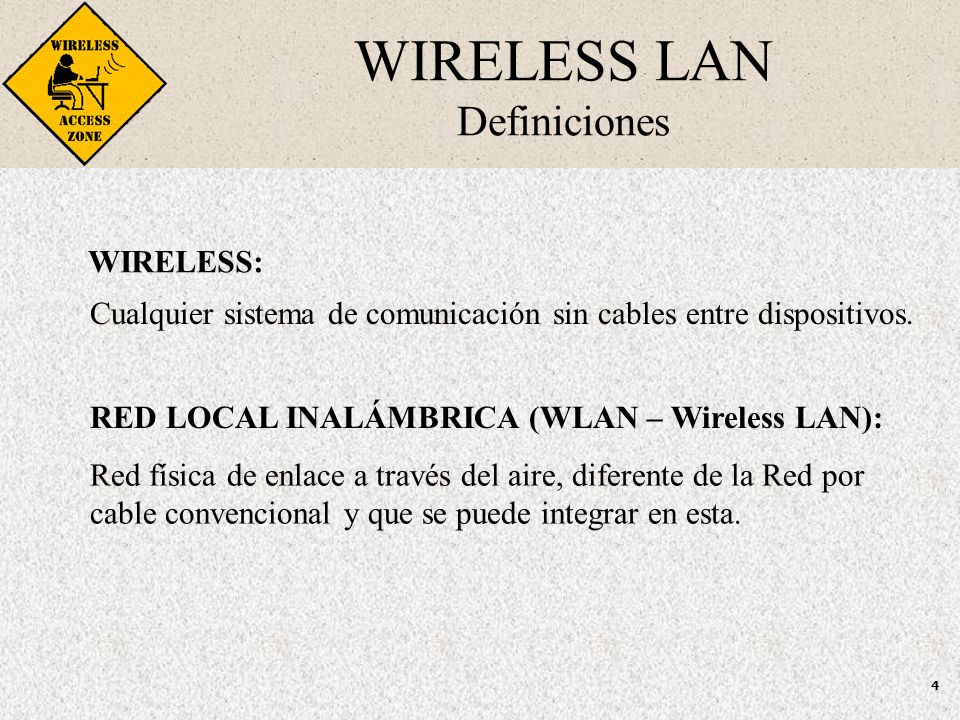

4 4 WIRELESS LAN Definiciones WIRELESS: Cualquier sistema de comunicación sin cables entre dispositivos. RED LOCAL INALÁMBRICA (WLAN – Wireless LAN): Red física de enlace a través del aire, diferente de la Red por cable convencional y que se puede integrar en esta.

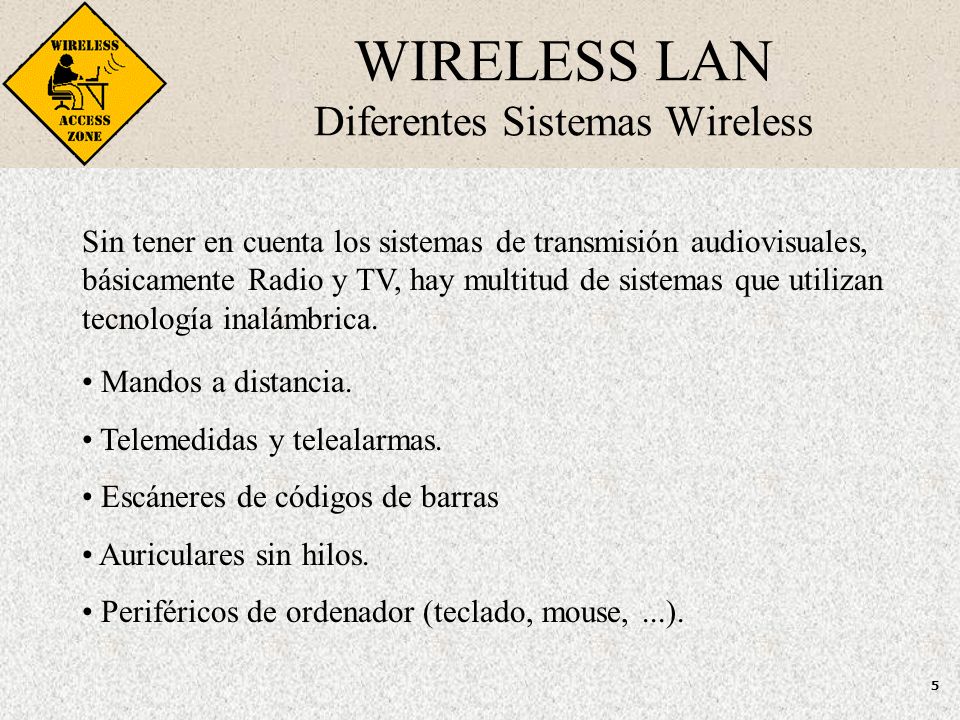

5 5 WIRELESS LAN Diferentes Sistemas Wireless Sin tener en cuenta los sistemas de transmisión audiovisuales, básicamente Radio y TV, hay multitud de sistemas que utilizan tecnología inalámbrica. Mandos a distancia. Telemedidas y telealarmas. Escáneres de códigos de barras Auriculares sin hilos. Periféricos de ordenador (teclado, mouse,...).

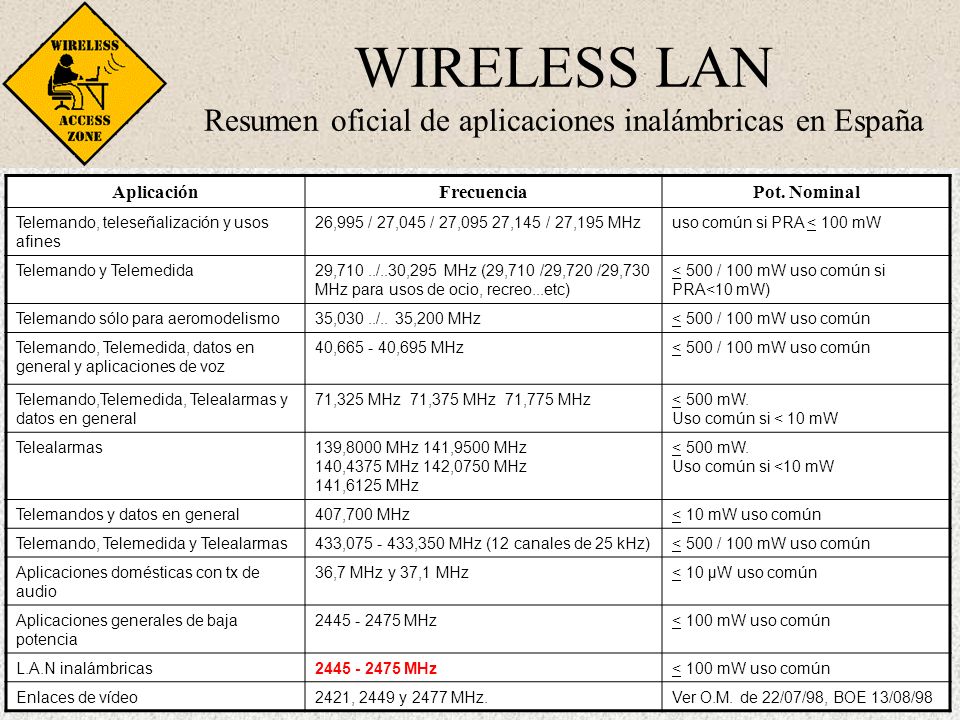

6 6 AplicaciónFrecuenciaPot. Nominal Telemando, teleseñalización y usos afines 26,995 / 27,045 / 27,095 27,145 / 27,195 MHzuso común si PRA < 100 mW Telemando y Telemedida29,710../..30,295 MHz (29,710 /29,720 /29,730 MHz para usos de ocio, recreo...etc) < 500 / 100 mW uso común si PRA<10 mW) Telemando sólo para aeromodelismo35,030../.. 35,200 MHz< 500 / 100 mW uso común Telemando, Telemedida, datos en general y aplicaciones de voz 40,665 - 40,695 MHz< 500 / 100 mW uso común Telemando,Telemedida, Telealarmas y datos en general 71,325 MHz 71,375 MHz 71,775 MHz< 500 mW. Uso común si < 10 mW Telealarmas139,8000 MHz 141,9500 MHz 140,4375 MHz 142,0750 MHz 141,6125 MHz < 500 mW. Uso común si <10 mW Telemandos y datos en general407,700 MHz< 10 mW uso común Telemando, Telemedida y Telealarmas433,075 - 433,350 MHz (12 canales de 25 kHz)< 500 / 100 mW uso común Aplicaciones domésticas con tx de audio 36,7 MHz y 37,1 MHz< 10 µW uso común Aplicaciones generales de baja potencia 2445 - 2475 MHz< 100 mW uso común L.A.N inalámbricas2445 - 2475 MHz< 100 mW uso común Enlaces de vídeo2421, 2449 y 2477 MHz.Ver O.M. de 22/07/98, BOE 13/08/98 WIRELESS LAN Resumen oficial de aplicaciones inalámbricas en España

7 7 WIRELESS LAN Clasificación Redes Inalámbricas Las Redes Inalámbricas las podemos clasificar igual que las Redes Cableadas, anteponiendo la letra W a esta clasificación. Cada una de ellas cumple un protocolo aprobado por la IEEE. WPAN: Red inalámbrica de área personal referida a un espacio de funcionamiento personal o POS (Personal Operating Space) WLAN: Red inalámbrica de área local. WMAN: Red inalámbrica de área metropolitana. WWAN: Red inalámbrica de entorno amplio (móviles).

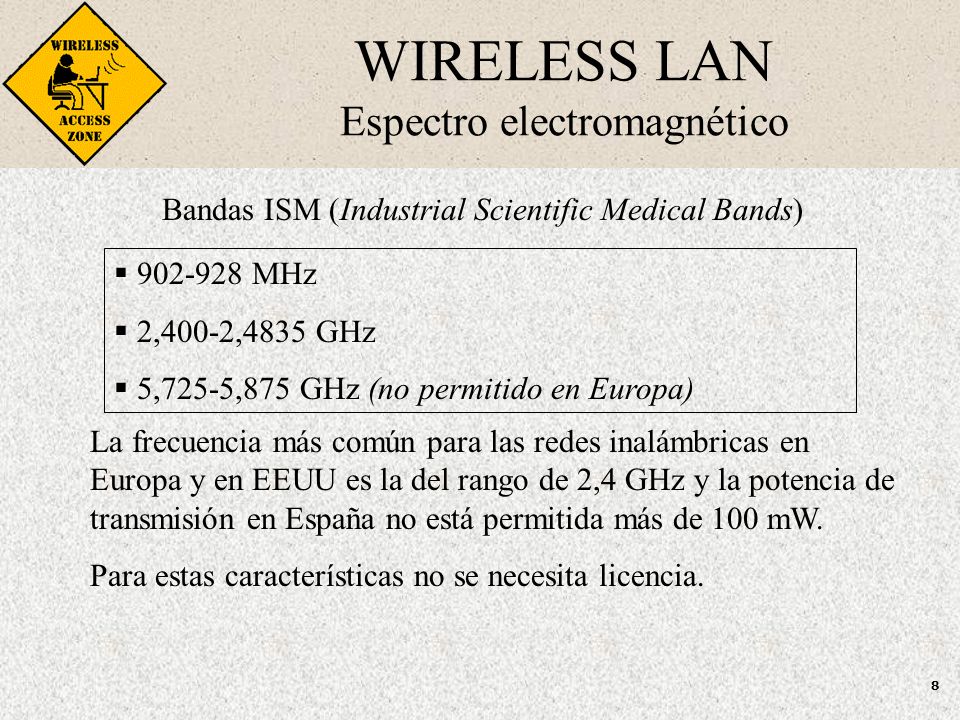

8 8 WIRELESS LAN Espectro electromagnético Bandas ISM (Industrial Scientific Medical Bands)  902-928 MHz  2,400-2,4835 GHz  5,725-5,875 GHz (no permitido en Europa) La frecuencia más común para las redes inalámbricas en Europa y en EEUU es la del rango de 2,4 GHz y la potencia de transmisión en España no está permitida más de 100 mW. Para estas características no se necesita licencia.

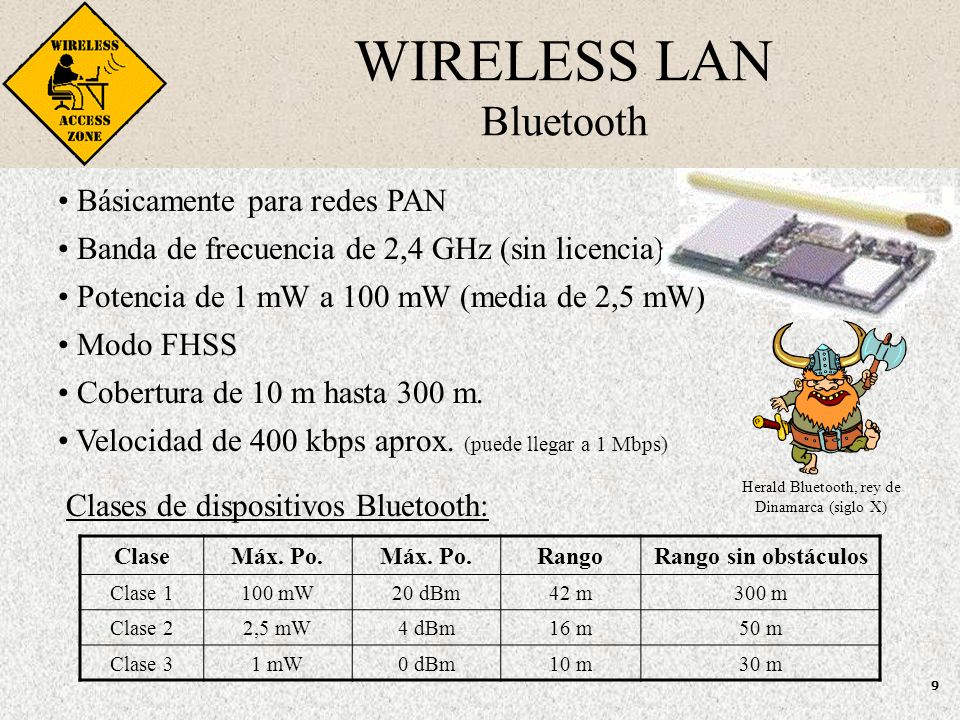

9 9 WIRELESS LAN Bluetooth Básicamente para redes PAN Banda de frecuencia de 2,4 GHz (sin licencia) Potencia de 1 mW a 100 mW (media de 2,5 mW) Modo FHSS Cobertura de 10 m hasta 300 m. Velocidad de 400 kbps aprox. (puede llegar a 1 Mbps) Clases de dispositivos Bluetooth: ClaseMáx. Po. RangoRango sin obstáculos Clase 1100 mW20 dBm42 m300 m Clase 22,5 mW4 dBm16 m50 m Clase 31 mW0 dBm10 m30 m Herald Bluetooth, rey de Dinamarca (siglo X)

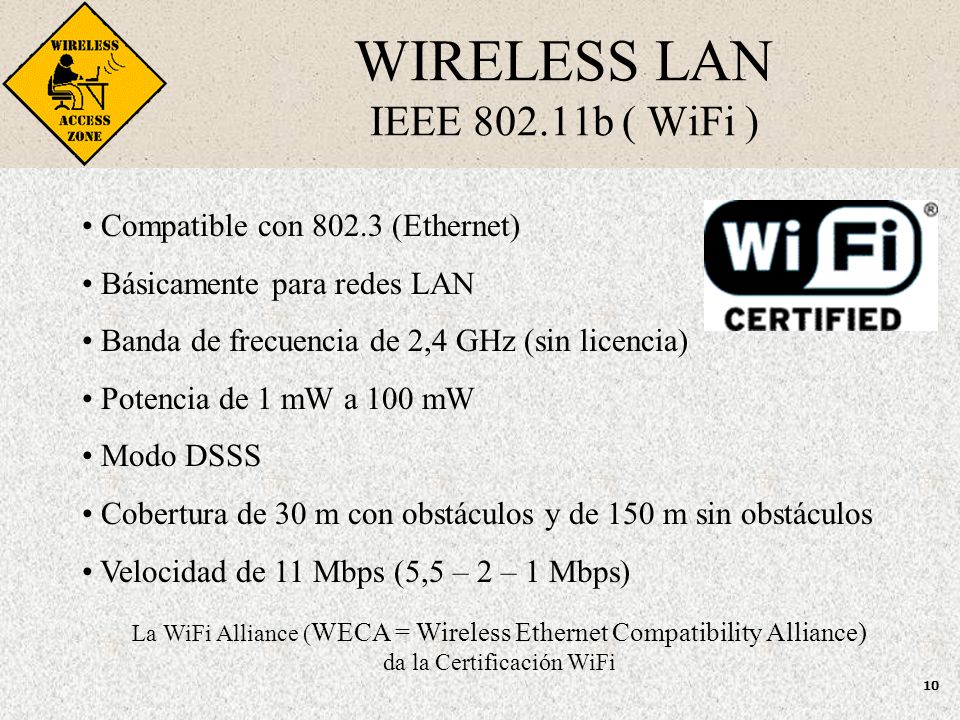

10 10 Compatible con 802.3 (Ethernet) Básicamente para redes LAN Banda de frecuencia de 2,4 GHz (sin licencia) Potencia de 1 mW a 100 mW Modo DSSS Cobertura de 30 m con obstáculos y de 150 m sin obstáculos Velocidad de 11 Mbps (5,5 – 2 – 1 Mbps) WIRELESS LAN IEEE 802.11b ( WiFi ) La WiFi Alliance ( WECA = Wireless Ethernet Compatibility Alliance) da la Certificación WiFi

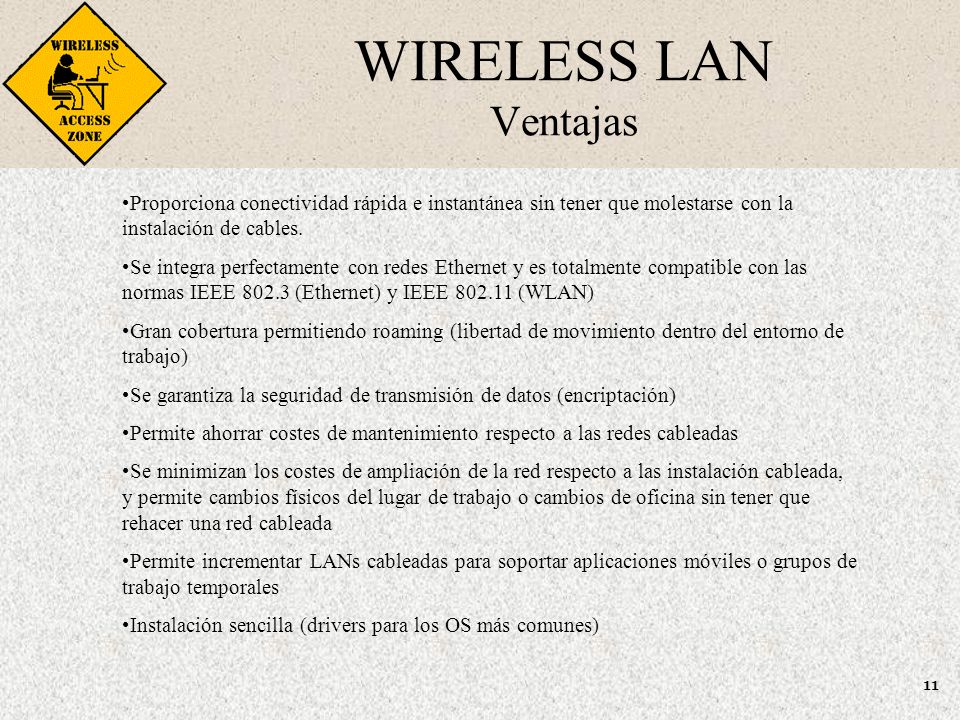

11 11 WIRELESS LAN Ventajas Proporciona conectividad rápida e instantánea sin tener que molestarse con la instalación de cables. Se integra perfectamente con redes Ethernet y es totalmente compatible con las normas IEEE 802.3 (Ethernet) y IEEE 802.11 (WLAN) Gran cobertura permitiendo roaming (libertad de movimiento dentro del entorno de trabajo) Se garantiza la seguridad de transmisión de datos (encriptación) Permite ahorrar costes de mantenimiento respecto a las redes cableadas Se minimizan los costes de ampliación de la red respecto a las instalación cableada, y permite cambios físicos del lugar de trabajo o cambios de oficina sin tener que rehacer una red cableada Permite incrementar LANs cableadas para soportar aplicaciones móviles o grupos de trabajo temporales Instalación sencilla (drivers para los OS más comunes)

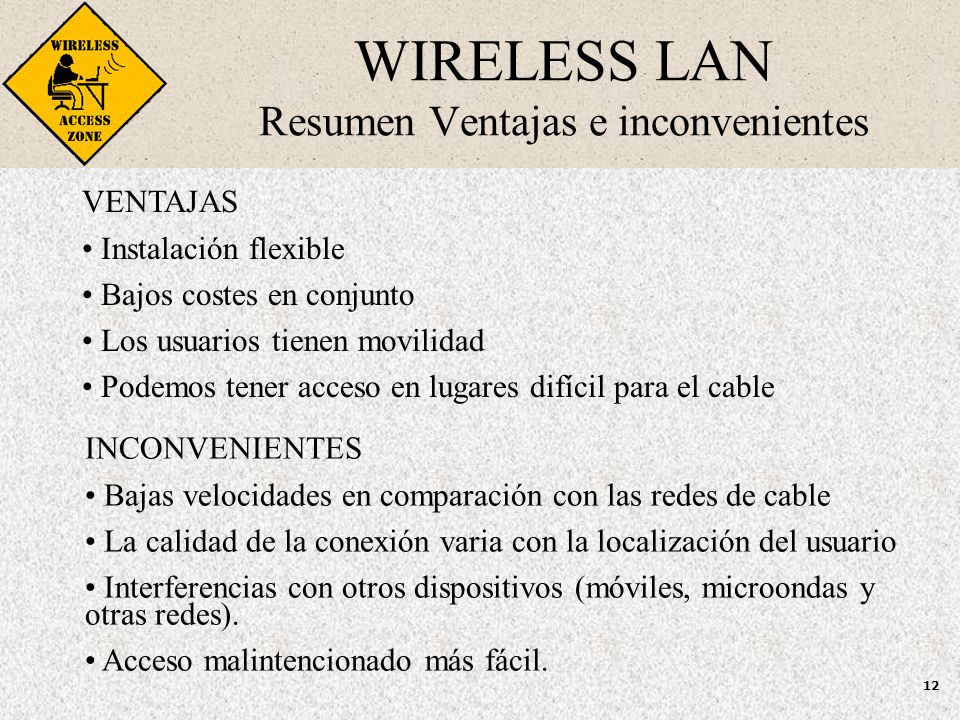

12 12 WIRELESS LAN Resumen Ventajas e inconvenientes VENTAJAS Instalación flexible Bajos costes en conjunto Los usuarios tienen movilidad Podemos tener acceso en lugares difícil para el cable INCONVENIENTES Bajas velocidades en comparación con las redes de cable La calidad de la conexión varia con la localización del usuario Interferencias con otros dispositivos (móviles, microondas y otras redes). Acceso malintencionado más fácil.

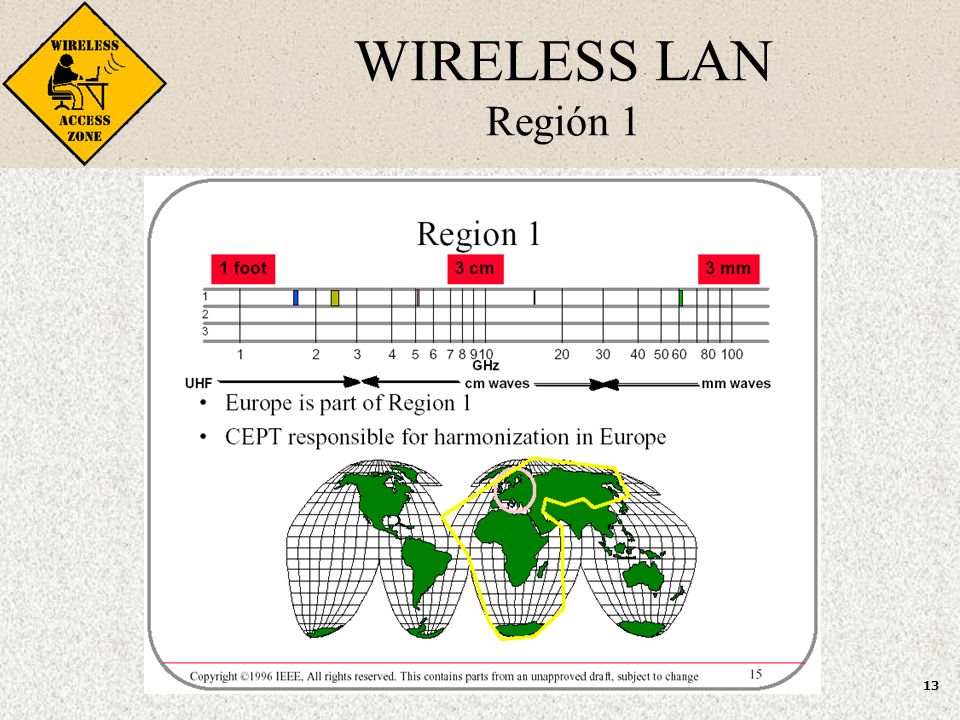

13 13 WIRELESS LAN Región 1

14 14 WIRELESS LAN Región 2

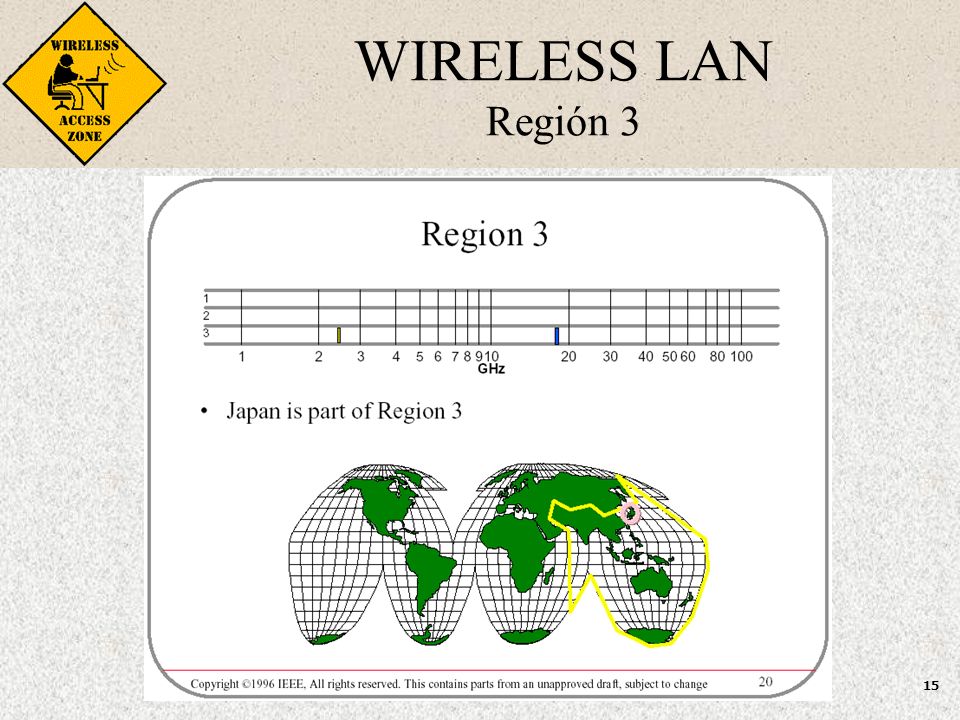

15 15 WIRELESS LAN Región 3

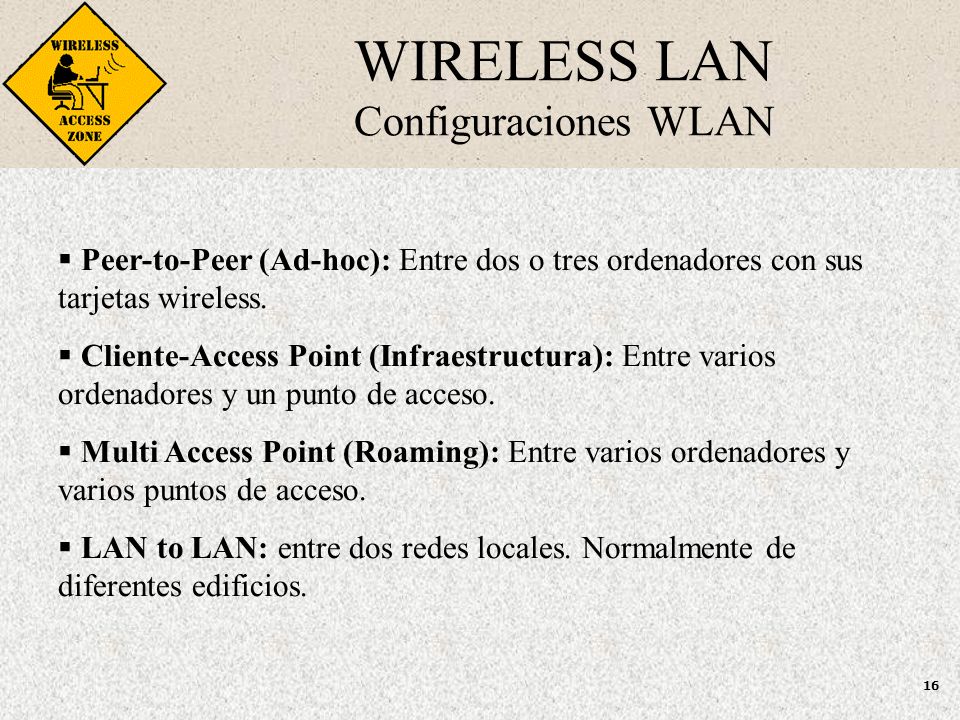

16 16 WIRELESS LAN Configuraciones WLAN  Peer-to-Peer (Ad-hoc): Entre dos o tres ordenadores con sus tarjetas wireless.  Cliente-Access Point (Infraestructura): Entre varios ordenadores y un punto de acceso.  Multi Access Point (Roaming): Entre varios ordenadores y varios puntos de acceso.  LAN to LAN: entre dos redes locales. Normalmente de diferentes edificios.

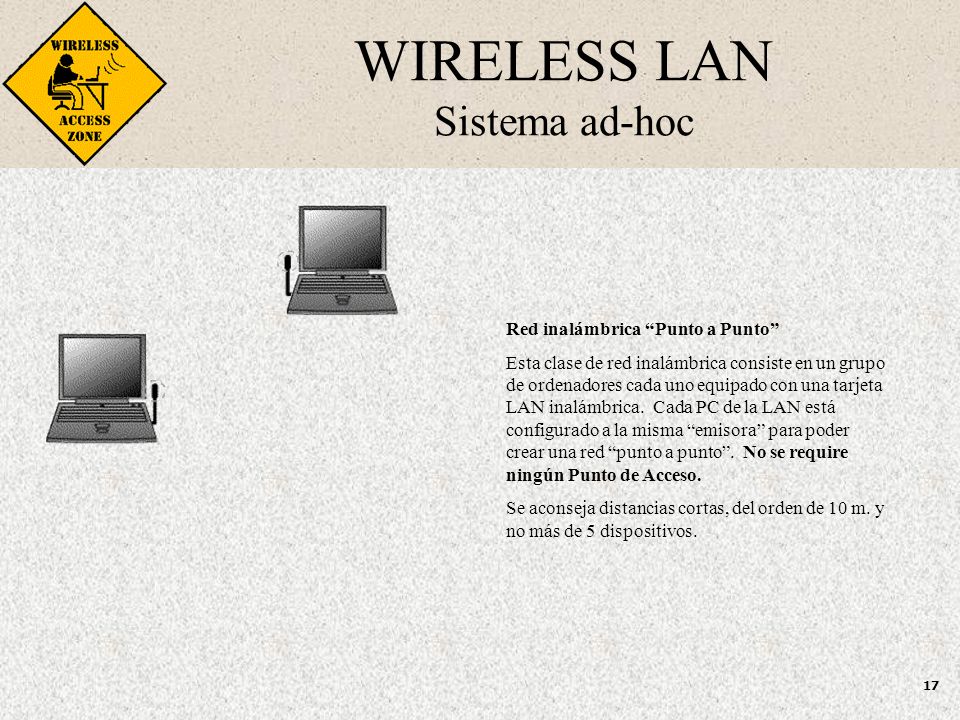

17 17 WIRELESS LAN Sistema ad-hoc Red inalámbrica “Punto a Punto” Esta clase de red inalámbrica consiste en un grupo de ordenadores cada uno equipado con una tarjeta LAN inalámbrica. Cada PC de la LAN está configurado a la misma “emisora” para poder crear una red “punto a punto”. No se require ningún Punto de Acceso. Se aconseja distancias cortas, del orden de 10 m. y no más de 5 dispositivos.

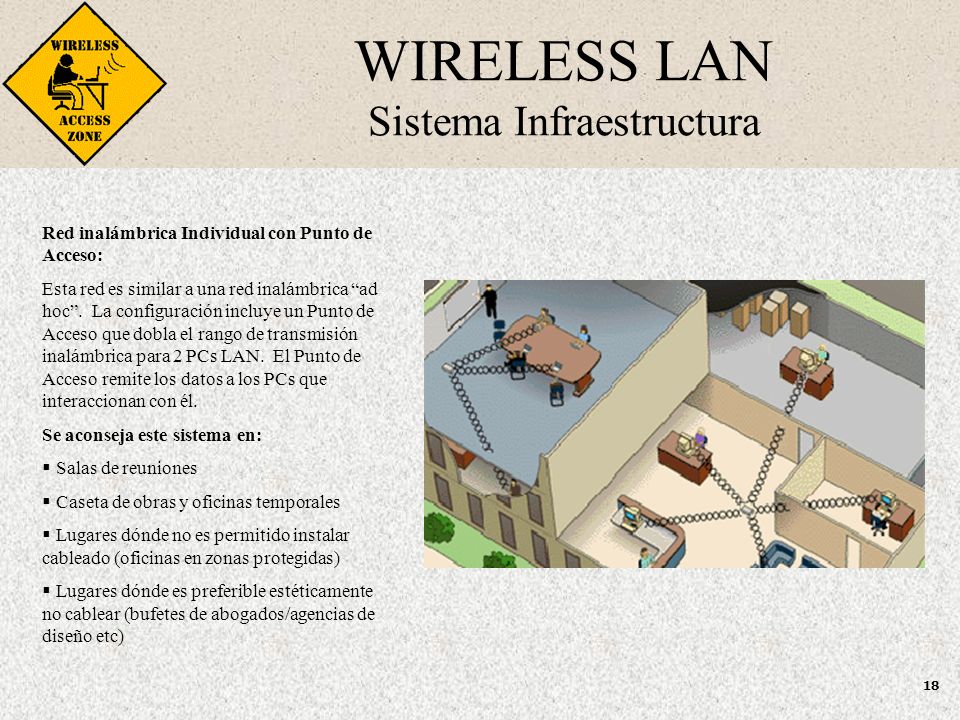

18 18 WIRELESS LAN Sistema Infraestructura Red inalámbrica Individual con Punto de Acceso: Esta red es similar a una red inalámbrica “ad hoc”. La configuración incluye un Punto de Acceso que dobla el rango de transmisión inalámbrica para 2 PCs LAN. El Punto de Acceso remite los datos a los PCs que interaccionan con él. Se aconseja este sistema en:  Salas de reuniones  Caseta de obras y oficinas temporales  Lugares dónde no es permitido instalar cableado (oficinas en zonas protegidas)  Lugares dónde es preferible estéticamente no cablear (bufetes de abogados/agencias de diseño etc)

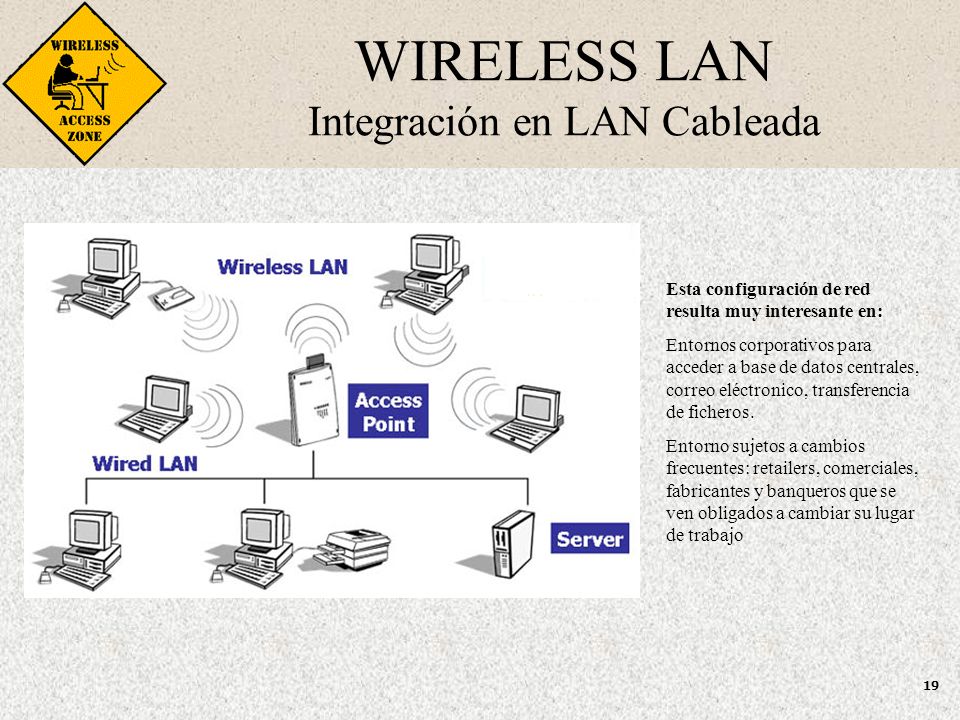

19 19 WIRELESS LAN Integración en LAN Cableada Esta configuración de red resulta muy interesante en: Entornos corporativos para acceder a base de datos centrales, correo eléctronico, transferencia de ficheros. Entorno sujetos a cambios frecuentes: retailers, comerciales, fabricantes y banqueros que se ven obligados a cambiar su lugar de trabajo

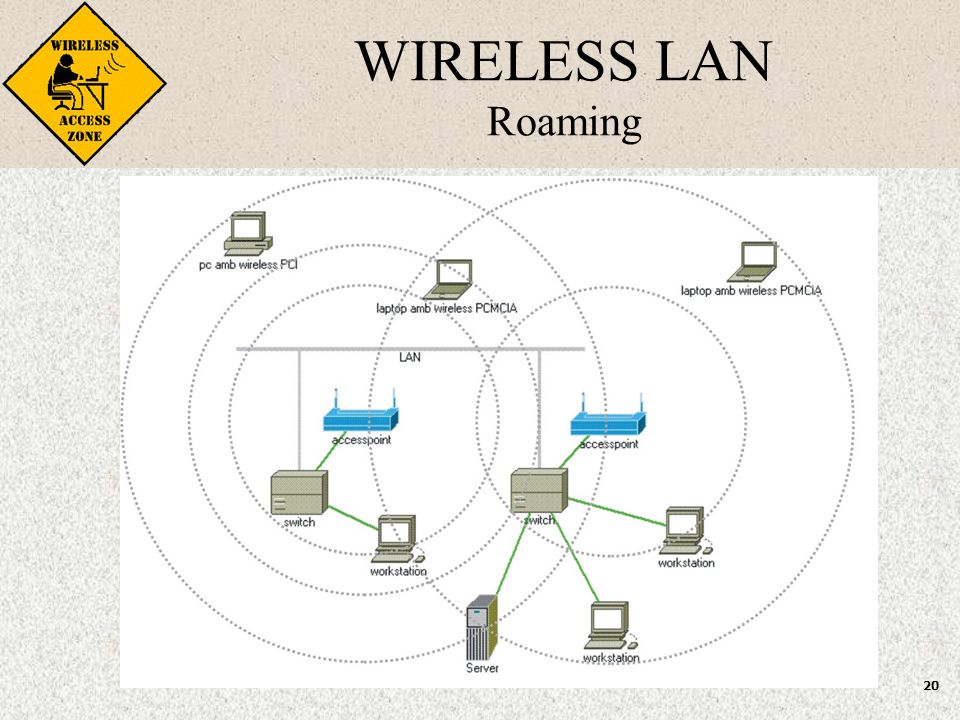

20 20 WIRELESS LAN Roaming

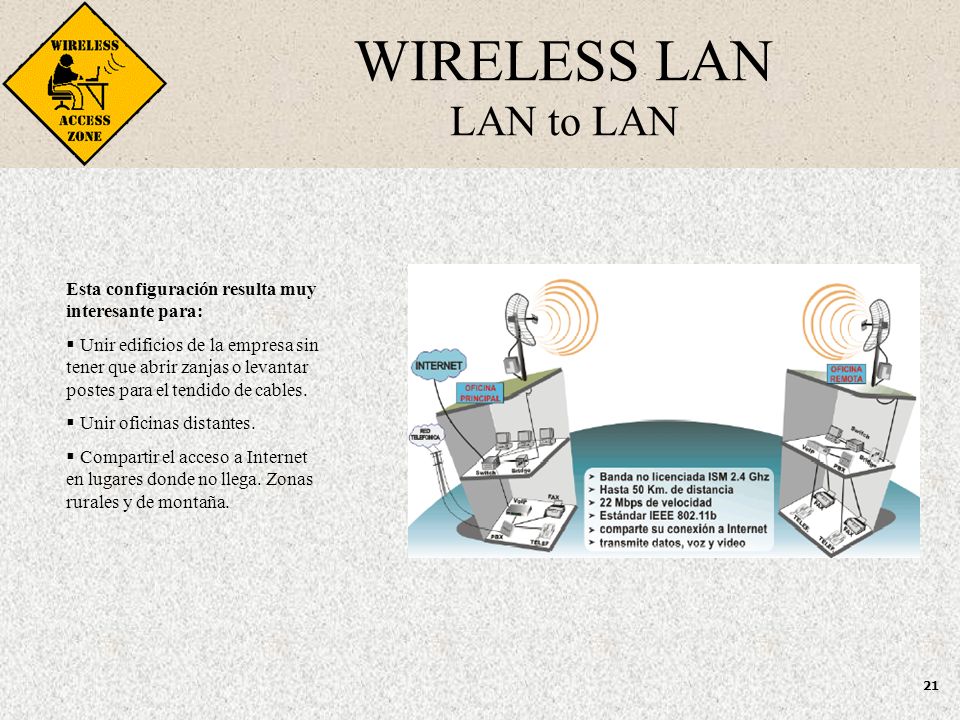

21 21 WIRELESS LAN LAN to LAN Esta configuración resulta muy interesante para:  Unir edificios de la empresa sin tener que abrir zanjas o levantar postes para el tendido de cables.  Unir oficinas distantes.  Compartir el acceso a Internet en lugares donde no llega. Zonas rurales y de montaña.

22 22 WIRELESS LAN Resumen Diferentes sistemas wireless  WiFi (802.11b): Estándar actual más común de la IEEE  Bluetooth: Estándar promovido por varias compañías privadas (Ericson, Nokia, IBM,...). Funciona a 2,4 GHz y a 1 Mbps  HomeRF: Promovido por una filial de Intel. A 2,4 GHz y 10 Mbps  HiperLAN: Estándar de la ETSI. A 5 GHz y 54 Mbps  IrDA: Sistema de comunicaciones por infrarrojos.  Zigbee: Nuevo sistema basado en la norma 802.11.4 que se caracteriza por su bajo consumo y bajo costo. Trabaja en la banda de 2,4 GHz y de 900 MHz.

23 23 WIRELESS LAN Centrino Hotspots : lugares donde se puede acceder con la tecnología WiFi (802.11b). Pueden ser públicos (gratuitos o de pago) y privados. procesador Intel Pentium® M chipset 850 Conexión de Red Inalámbrica Intel® Pro/Wireless 2100 Otras optimizaciones para bajo consumo de batería. Permite mantener viva la ley de Moore La extensión invisible de la Intranet

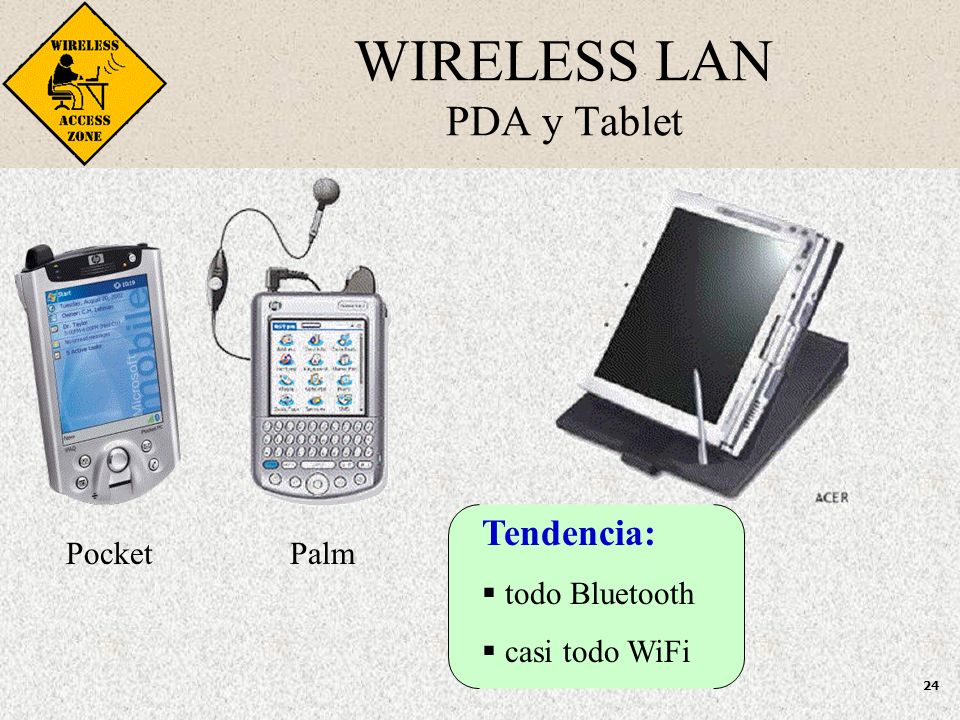

24 24 WIRELESS LAN PDA y Tablet Tendencia:  todo Bluetooth  casi todo WiFi PocketPalm

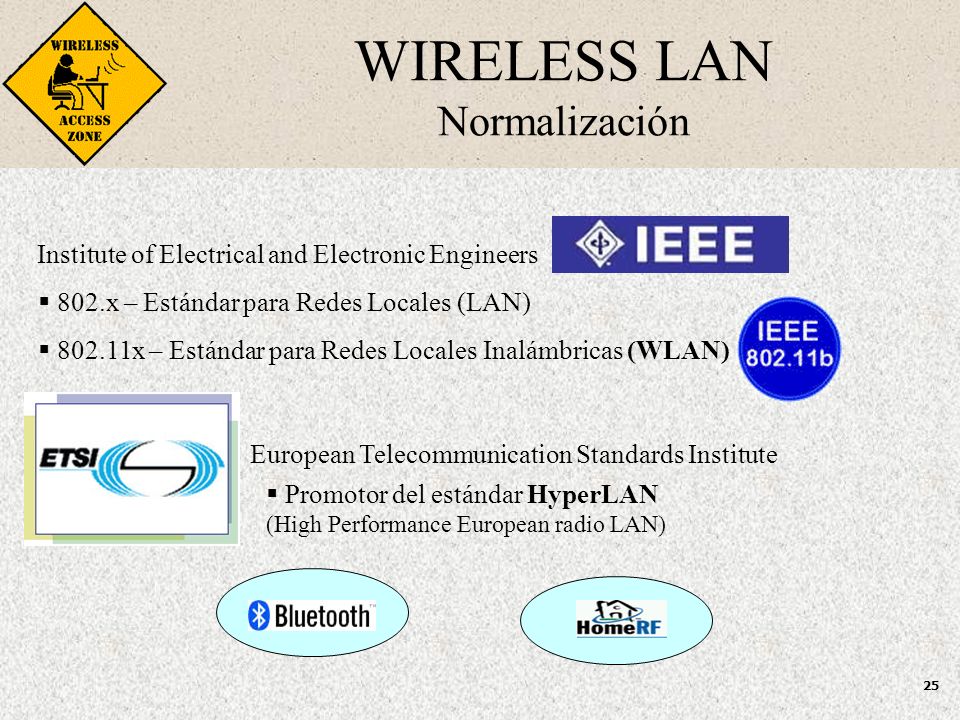

25 25 WIRELESS LAN Normalización Institute of Electrical and Electronic Engineers European Telecommunication Standards Institute  802.x – Estándar para Redes Locales (LAN)  802.11x – Estándar para Redes Locales Inalámbricas (WLAN)  Promotor del estándar HyperLAN (High Performance European radio LAN)

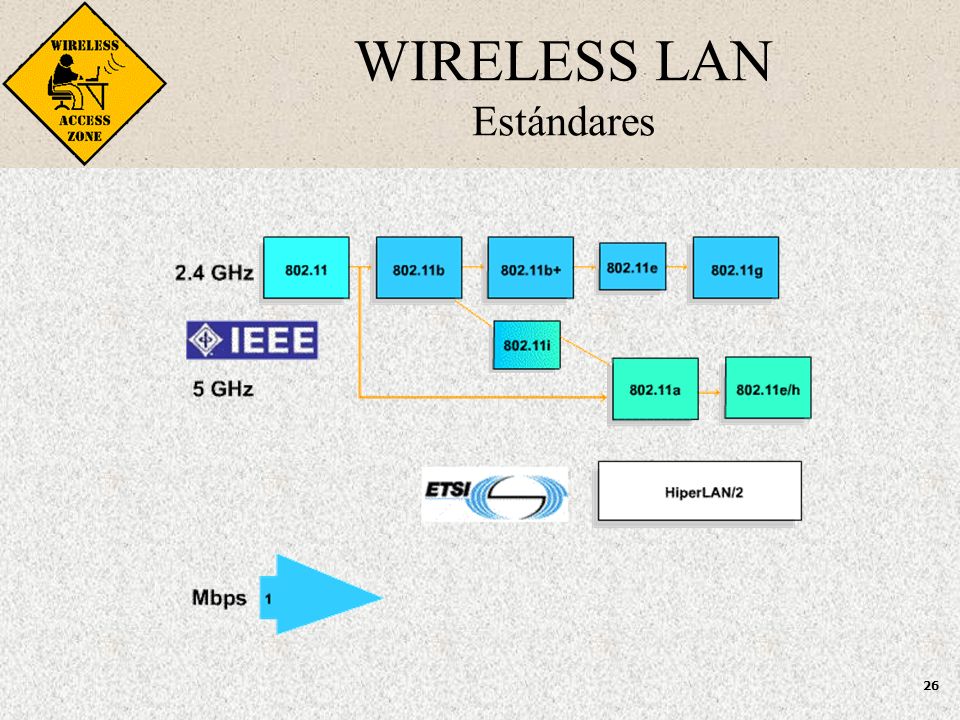

26 26 WIRELESS LAN Estándares

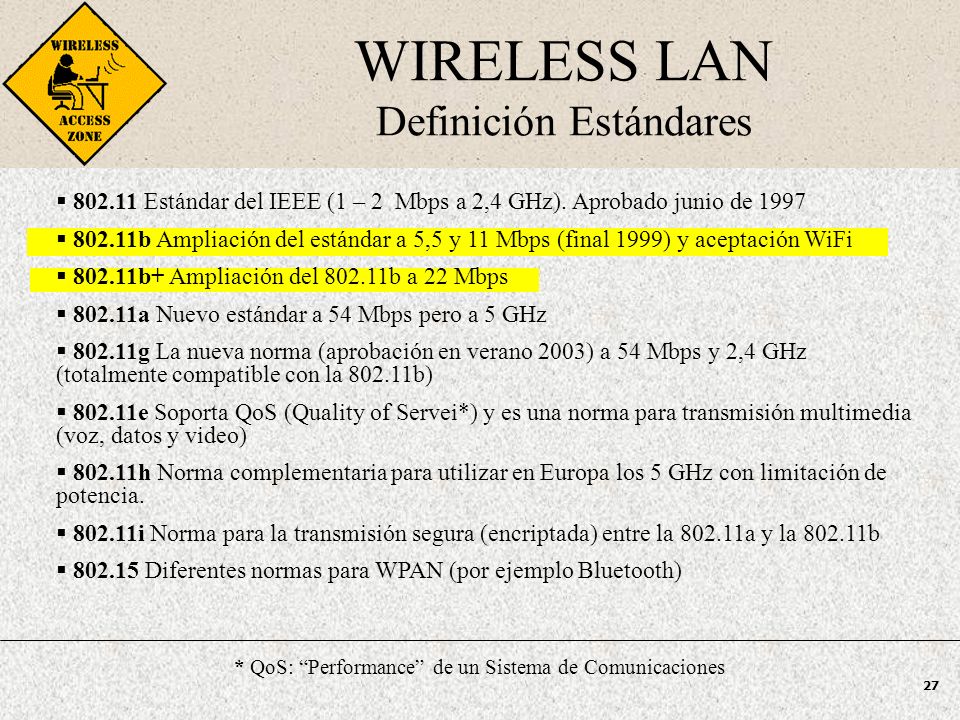

27 27 WIRELESS LAN Definición Estándares  802.11 Estándar del IEEE (1 – 2 Mbps a 2,4 GHz). Aprobado junio de 1997  802.11b Ampliación del estándar a 5,5 y 11 Mbps (final 1999) y aceptación WiFi  802.11b+ Ampliación del 802.11b a 22 Mbps  802.11a Nuevo estándar a 54 Mbps pero a 5 GHz  802.11g La nueva norma (aprobación en verano 2003) a 54 Mbps y 2,4 GHz (totalmente compatible con la 802.11b)  802.11e Soporta QoS (Quality of Servei*) y es una norma para transmisión multimedia (voz, datos y video)  802.11h Norma complementaria para utilizar en Europa los 5 GHz con limitación de potencia.  802.11i Norma para la transmisión segura (encriptada) entre la 802.11a y la 802.11b  802.15 Diferentes normas para WPAN (por ejemplo Bluetooth) * QoS: “Performance” de un Sistema de Comunicaciones

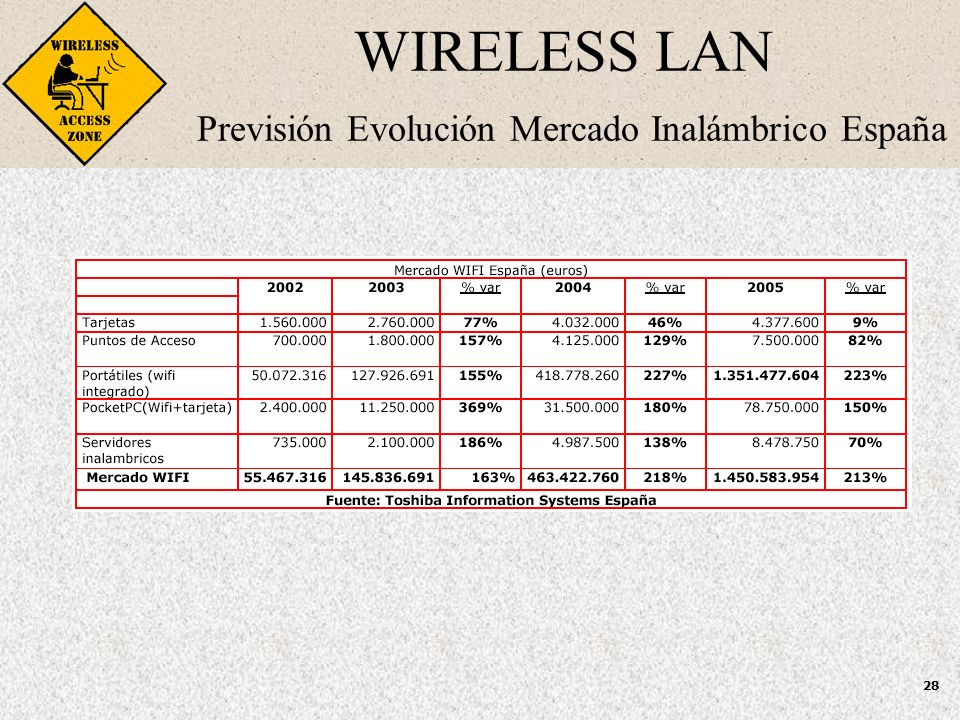

28 28 WIRELESS LAN Previsión Evolución Mercado Inalámbrico España

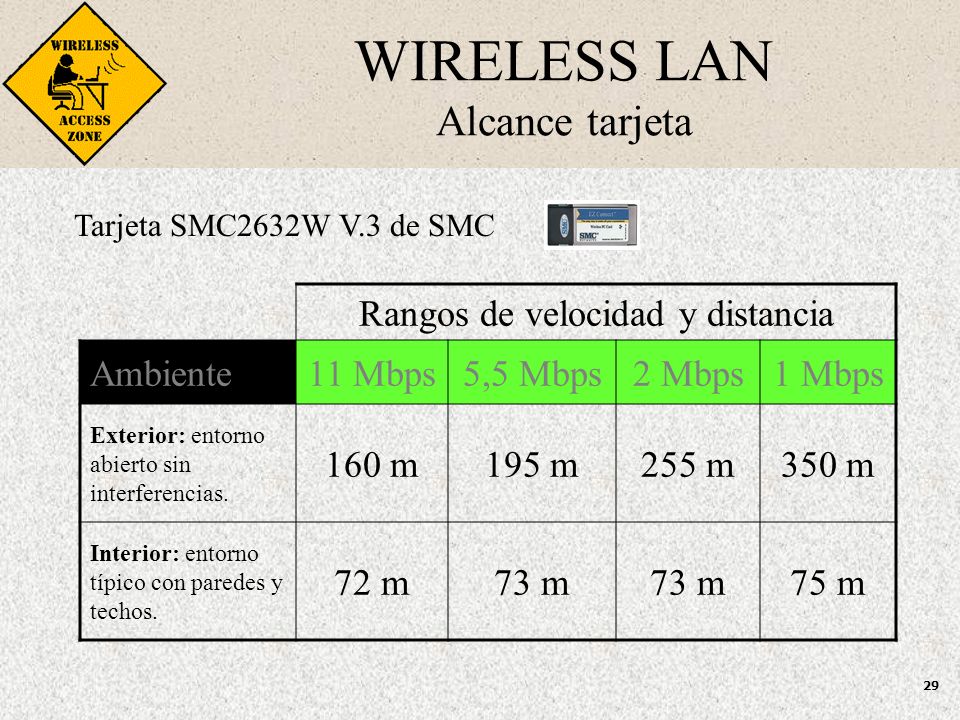

29 29 WIRELESS LAN Alcance tarjeta Rangos de velocidad y distancia Ambiente11 Mbps5,5 Mbps2 Mbps1 Mbps Exterior: entorno abierto sin interferencias. 160 m195 m255 m350 m Interior: entorno típico con paredes y techos. 72 m73 m 75 m Tarjeta SMC2632W V.3 de SMC

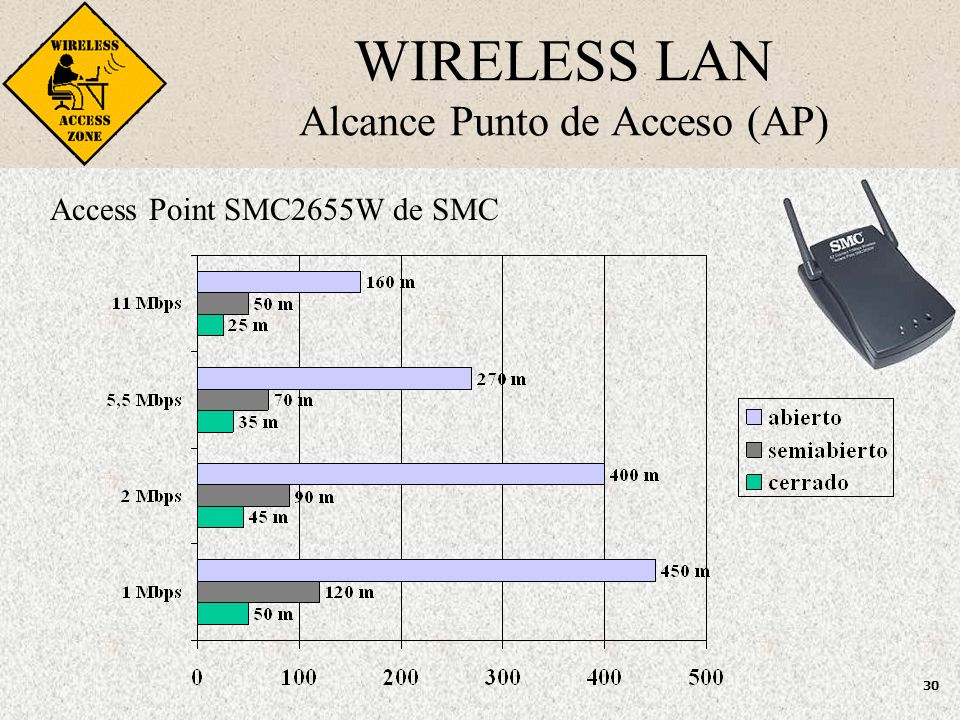

30 30 WIRELESS LAN Alcance Punto de Acceso (AP) Access Point SMC2655W de SMC

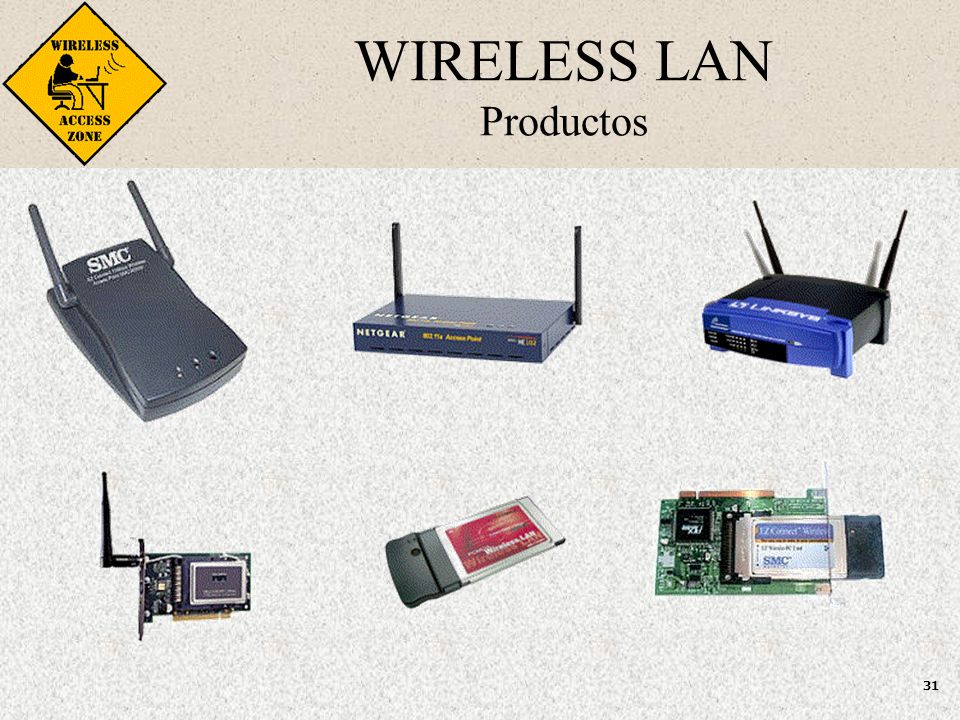

31 31 WIRELESS LAN Productos

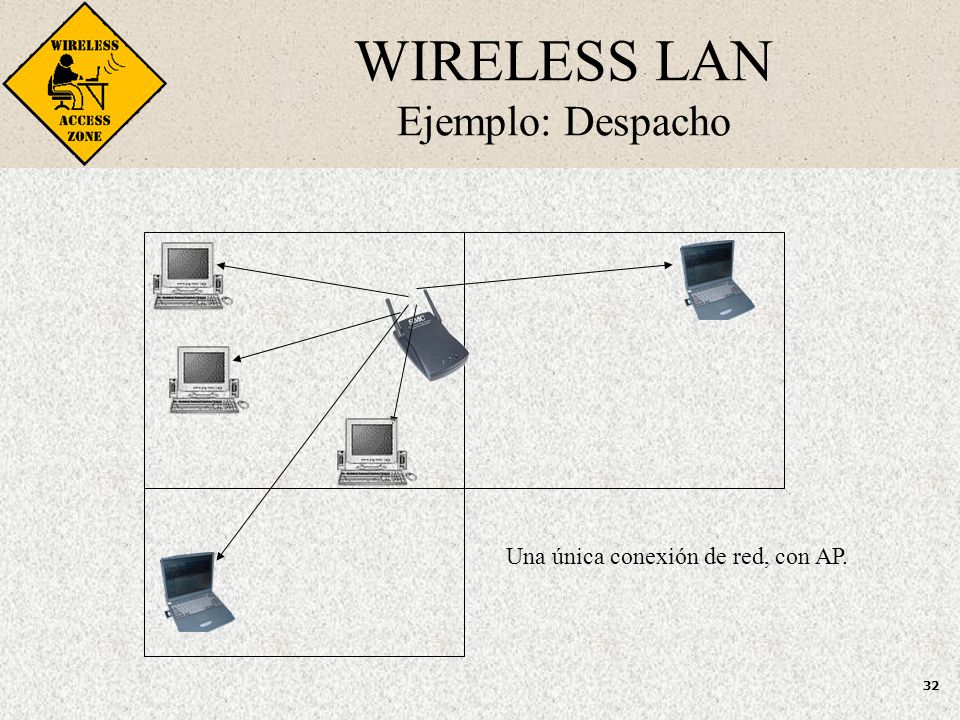

32 32 WIRELESS LAN Ejemplo: Despacho Una única conexión de red, con AP.

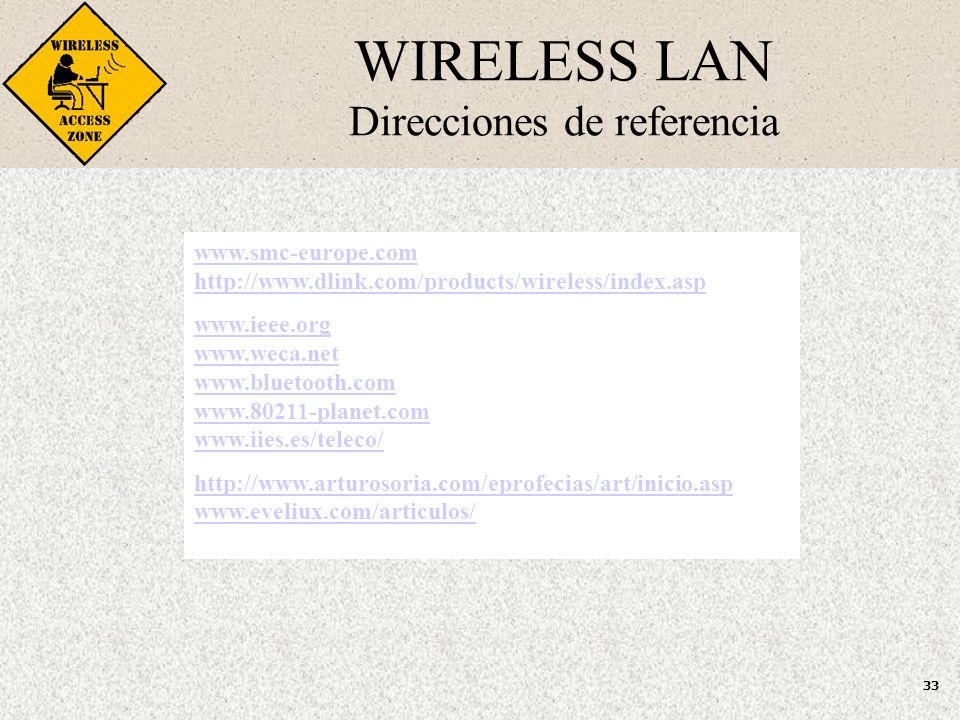

33 33 WIRELESS LAN Direcciones de referencia www.smc-europe.com http://www.dlink.com/products/wireless/index.asp www.ieee.org www.weca.net www.bluetooth.com www.80211-planet.com www.iies.es/teleco/ http://www.arturosoria.com/eprofecias/art/inicio.asp www.eveliux.com/articulos/

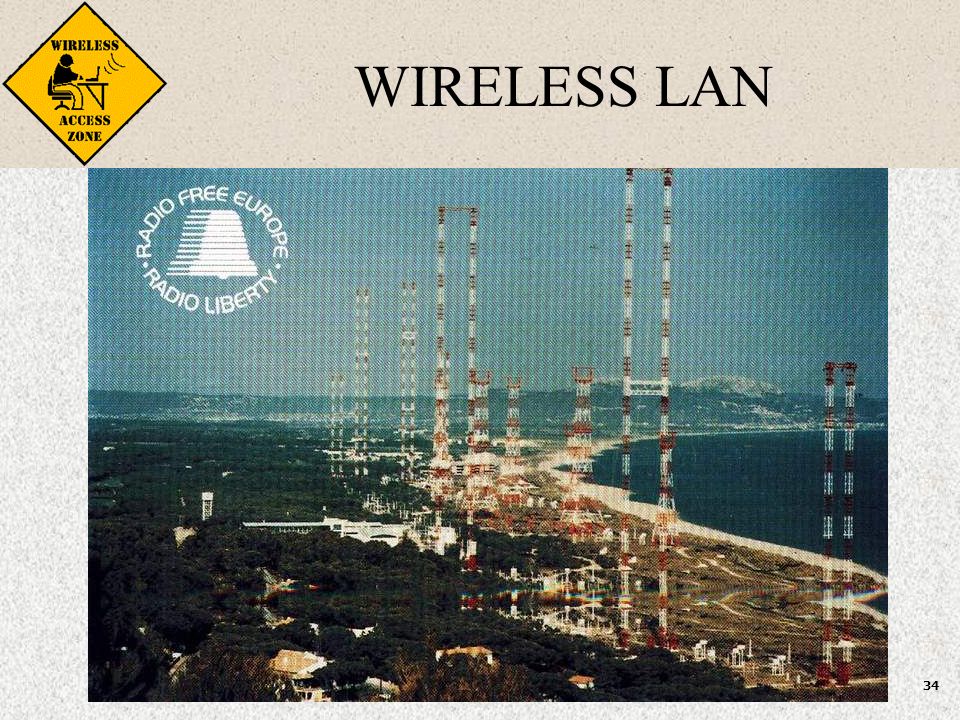

34 34 WIRELESS LAN

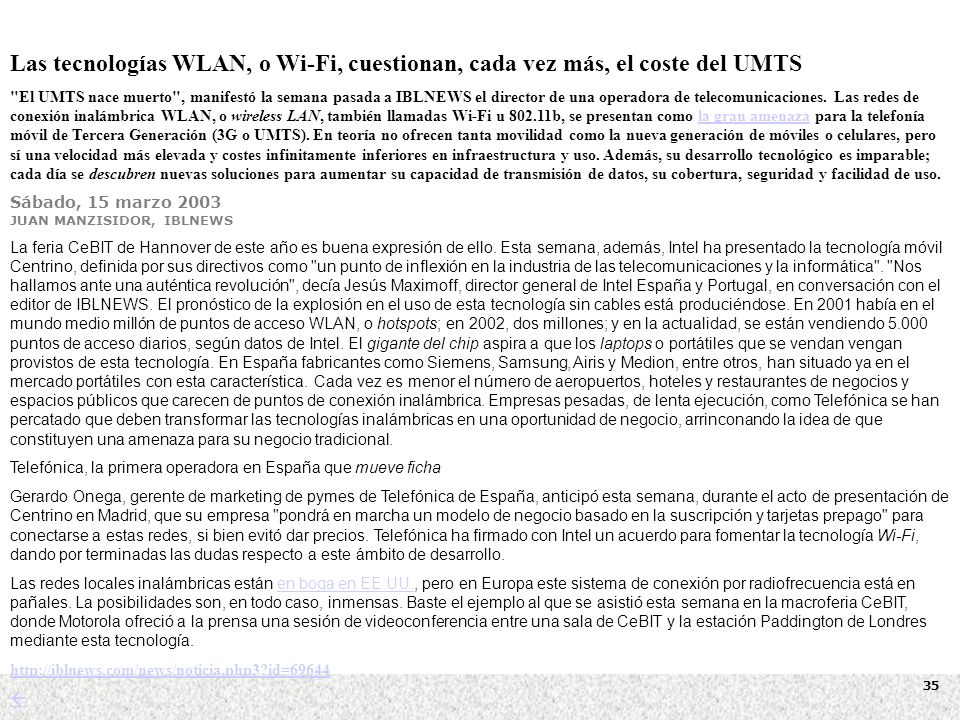

35 35 Las tecnologías WLAN, o Wi-Fi, cuestionan, cada vez más, el coste del UMTS "El UMTS nace muerto", manifestó la semana pasada a IBLNEWS el director de una operadora de telecomunicaciones. Las redes de conexión inalámbrica WLAN, o wireless LAN, también llamadas Wi-Fi u 802.11b, se presentan como la gran amenaza para la telefonía móvil de Tercera Generación (3G o UMTS). En teoría no ofrecen tanta movilidad como la nueva generación de móviles o celulares, pero sí una velocidad más elevada y costes infinitamente inferiores en infraestructura y uso. Además, su desarrollo tecnológico es imparable; cada día se descubren nuevas soluciones para aumentar su capacidad de transmisión de datos, su cobertura, seguridad y facilidad de uso.la gran amenaza Sábado, 15 marzo 2003 JUAN MANZISIDOR, IBLNEWS La feria CeBIT de Hannover de este año es buena expresión de ello. Esta semana, además, Intel ha presentado la tecnología móvil Centrino, definida por sus directivos como "un punto de inflexión en la industria de las telecomunicaciones y la informática". "Nos hallamos ante una auténtica revolución", decía Jesús Maximoff, director general de Intel España y Portugal, en conversación con el editor de IBLNEWS. El pronóstico de la explosión en el uso de esta tecnología sin cables está produciéndose. En 2001 había en el mundo medio millón de puntos de acceso WLAN, o hotspots; en 2002, dos millones; y en la actualidad, se están vendiendo 5.000 puntos de acceso diarios, según datos de Intel. El gigante del chip aspira a que los laptops o portátiles que se vendan vengan provistos de esta tecnología. En España fabricantes como Siemens, Samsung, Airis y Medion, entre otros, han situado ya en el mercado portátiles con esta característica. Cada vez es menor el número de aeropuertos, hoteles y restaurantes de negocios y espacios públicos que carecen de puntos de conexión inalámbrica. Empresas pesadas, de lenta ejecución, como Telefónica se han percatado que deben transformar las tecnologías inalámbricas en una oportunidad de negocio, arrinconando la idea de que constituyen una amenaza para su negocio tradicional. Telefónica, la primera operadora en España que mueve ficha Gerardo Onega, gerente de marketing de pymes de Telefónica de España, anticipó esta semana, durante el acto de presentación de Centrino en Madrid, que su empresa "pondrá en marcha un modelo de negocio basado en la suscripción y tarjetas prepago" para conectarse a estas redes, si bien evitó dar precios. Telefónica ha firmado con Intel un acuerdo para fomentar la tecnología Wi-Fi, dando por terminadas las dudas respecto a este ámbito de desarrollo. Las redes locales inalámbricas están en boga en EE.UU., pero en Europa este sistema de conexión por radiofrecuencia está en pañales. La posibilidades son, en todo caso, inmensas. Baste el ejemplo al que se asistió esta semana en la macroferia CeBIT, donde Motorola ofreció a la prensa una sesión de videoconferencia entre una sala de CeBIT y la estación Paddington de Londres mediante esta tecnología.en boga en EE.UU. http://iblnews.com/news/noticia.php3?id=69644 
