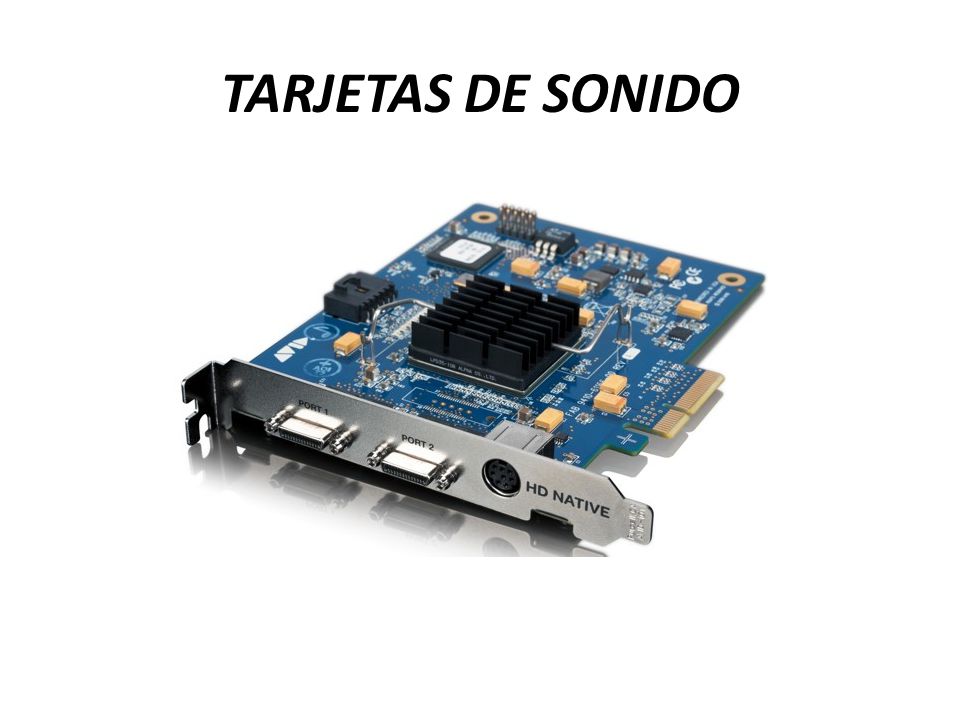

TARJETAS DE SONIDO
2
-¿Qué son?
3

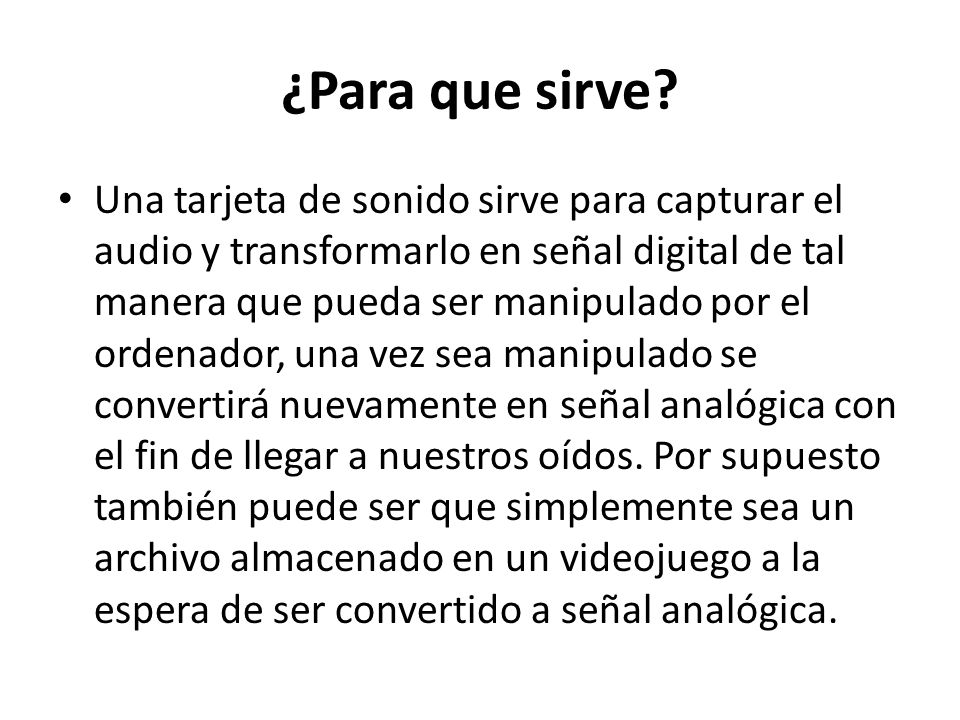

¿Para que sirve? Una tarjeta de sonido sirve para capturar el audio y transformarlo en señal digital de tal manera que pueda ser manipulado por el ordenador, una vez sea manipulado se convertirá nuevamente en señal analógica con el fin de llegar a nuestros oídos. Por supuesto también puede ser que simplemente sea un archivo almacenado en un videojuego a la espera de ser convertido a señal analógica.
4

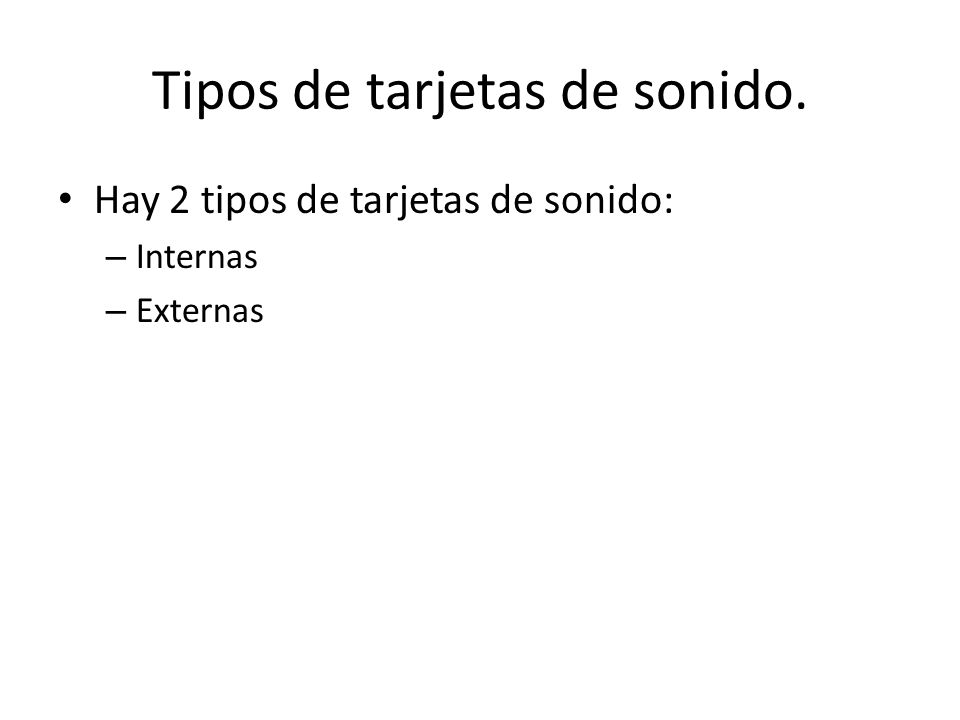

Tipos de tarjetas de sonido.
Hay 2 tipos de tarjetas de sonido: Internas Externas
5

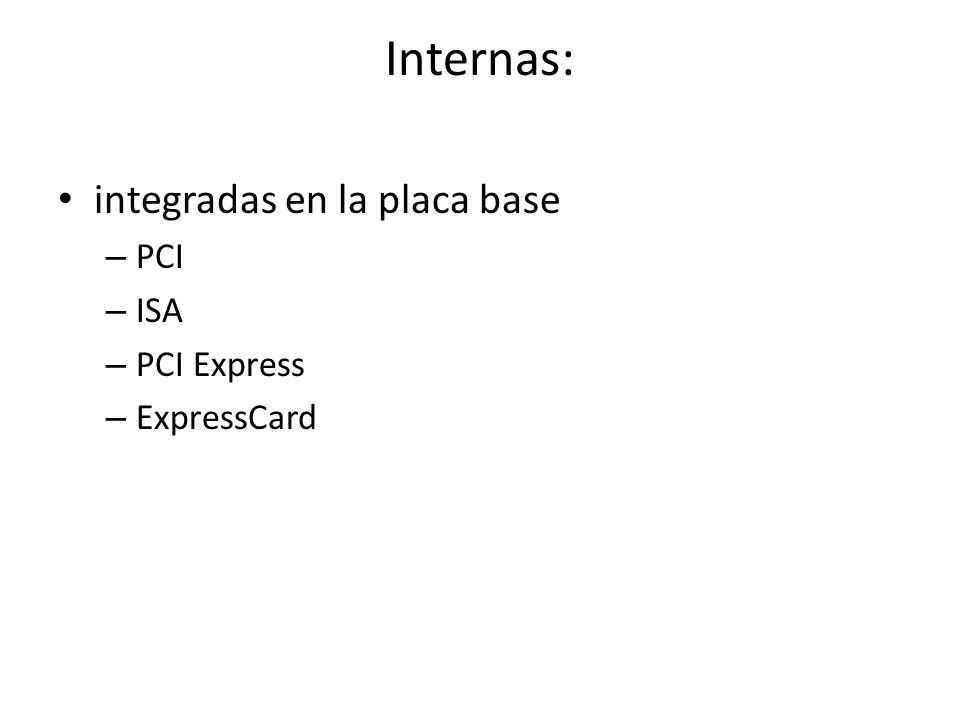

Internas: integradas en la placa base PCI ISA PCI Express ExpressCard
6

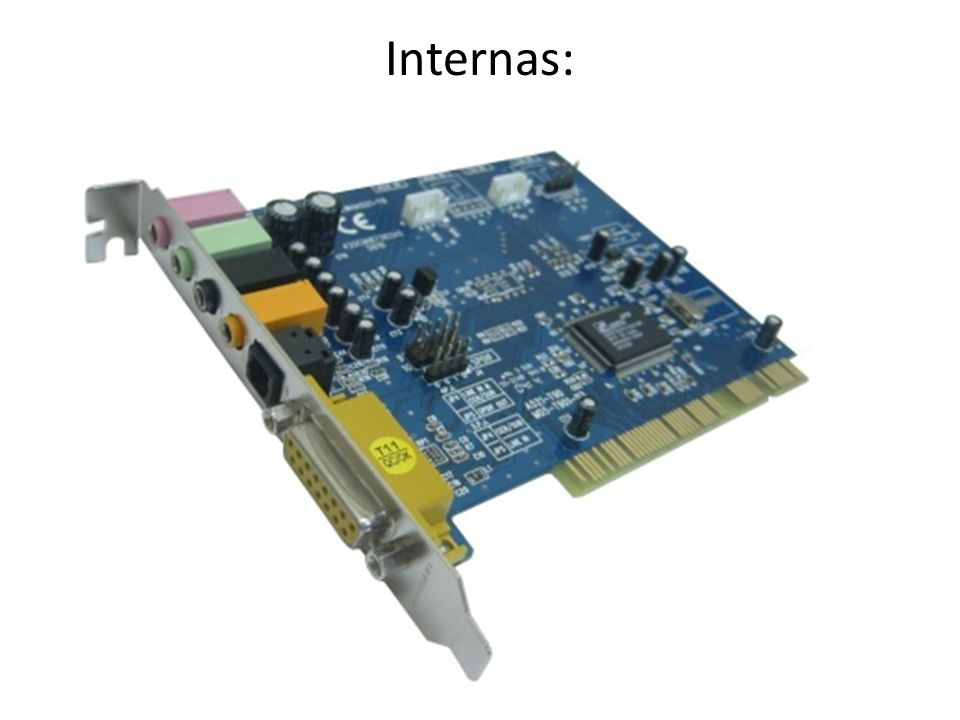

Internas:
7

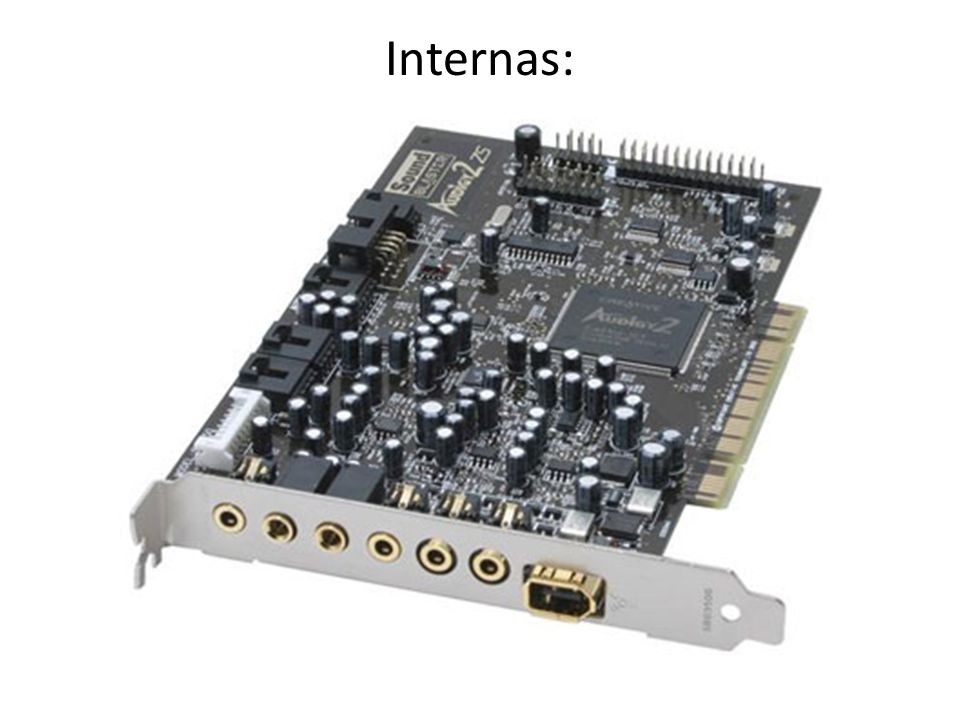

Internas:
8

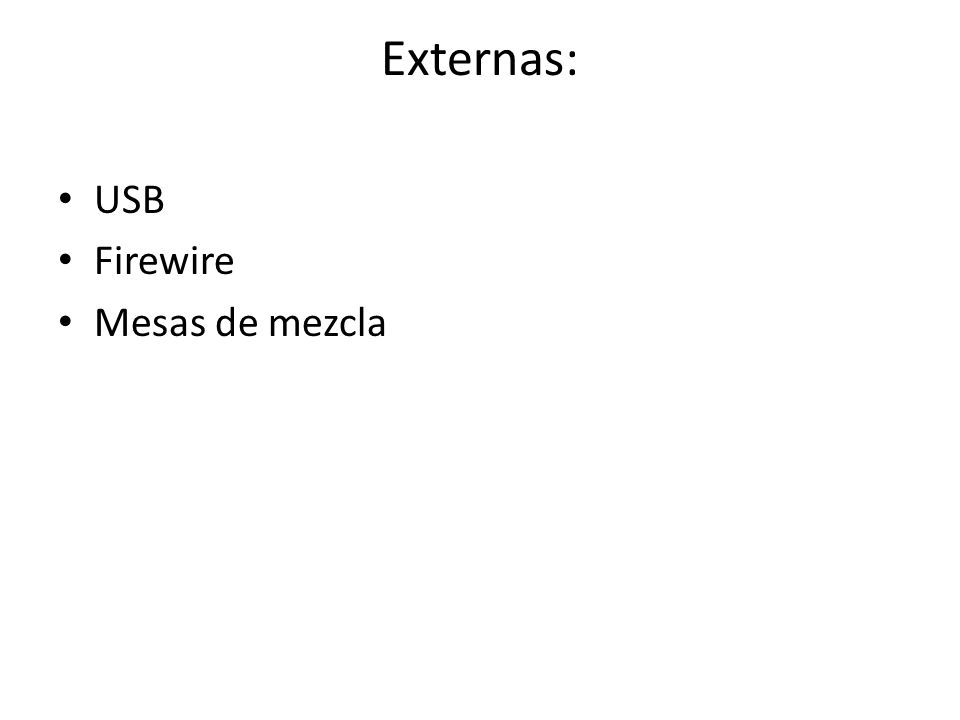

Externas: USB Firewire Mesas de mezcla
9

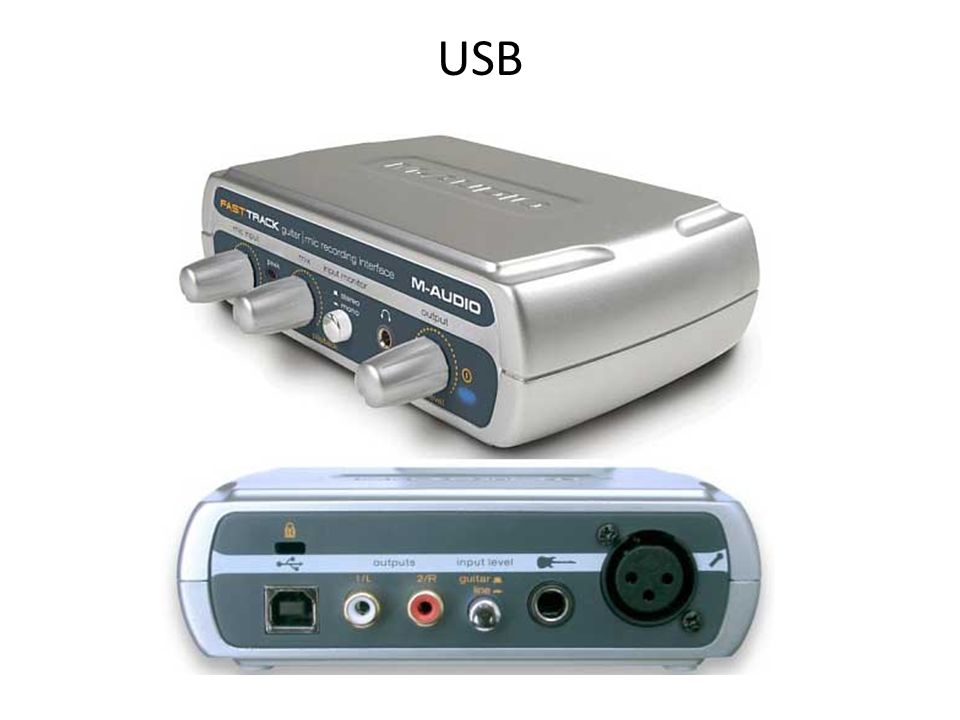

USB
10
Firewire
11

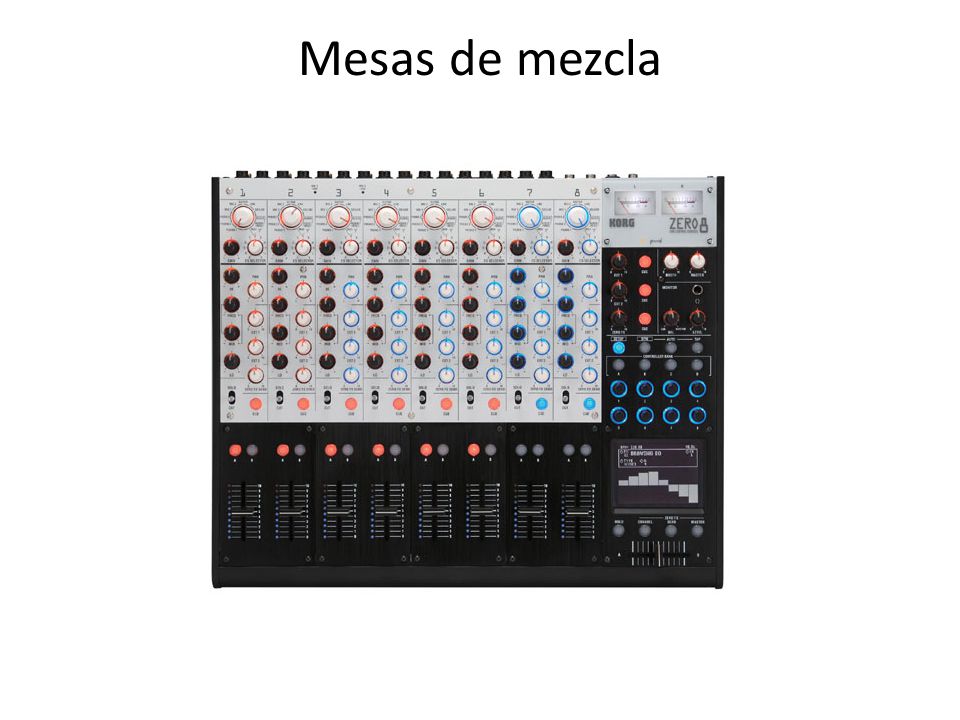

Mesas de mezcla
12

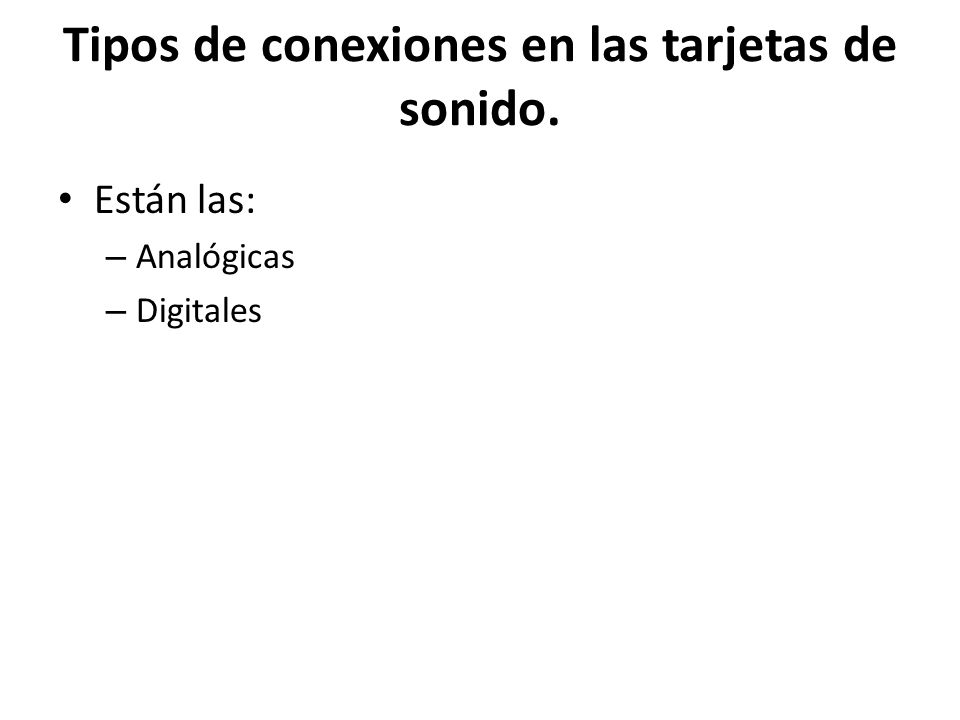

Tipos de conexiones en las tarjetas de sonido.
Están las: Analógicas Digitales
13
Analógicas XLR TRS Y TS RCA SPEAK-ON
14

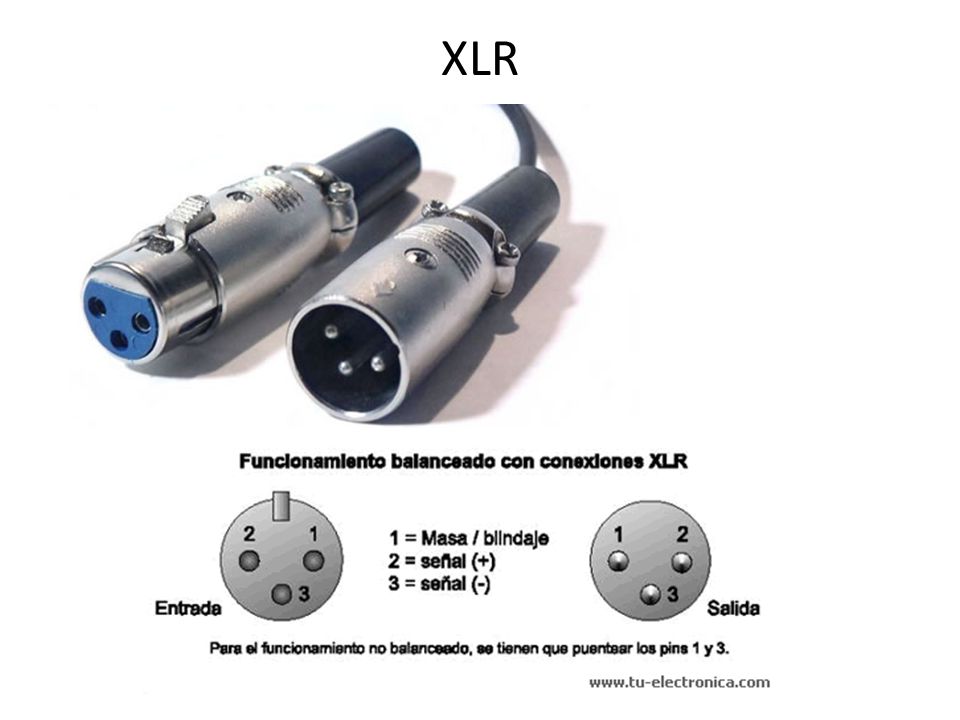

XLR
15

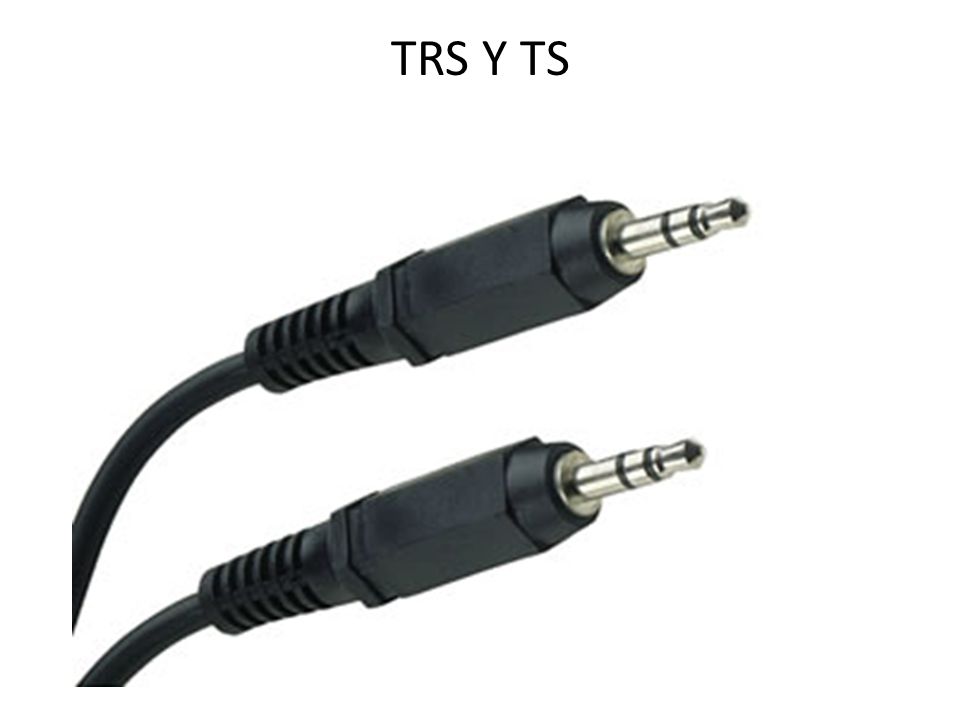

TRS Y TS
16

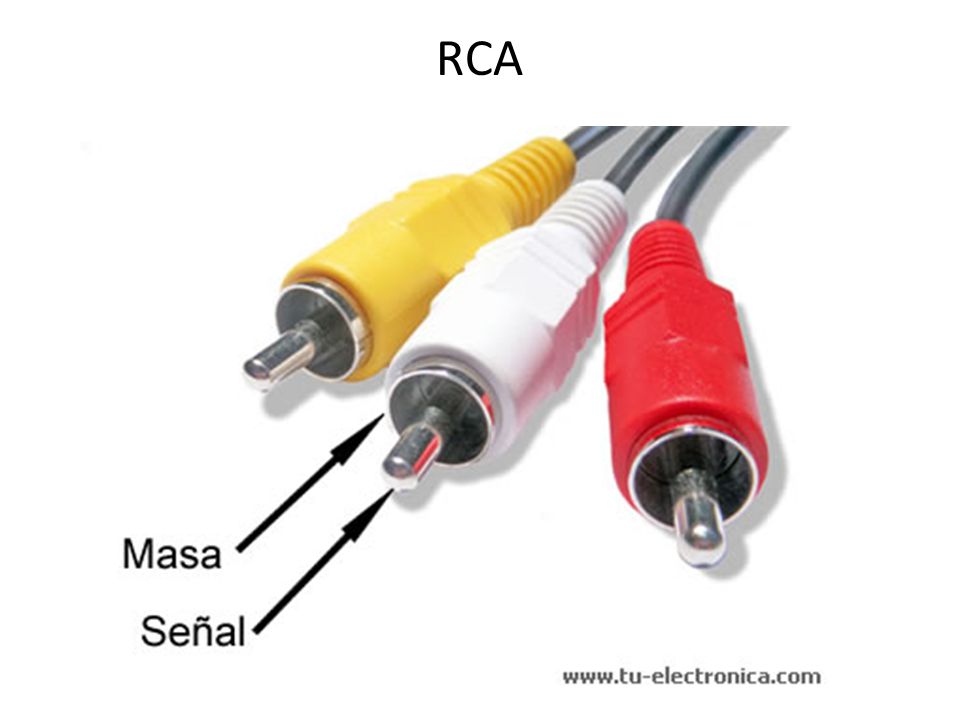

RCA
17

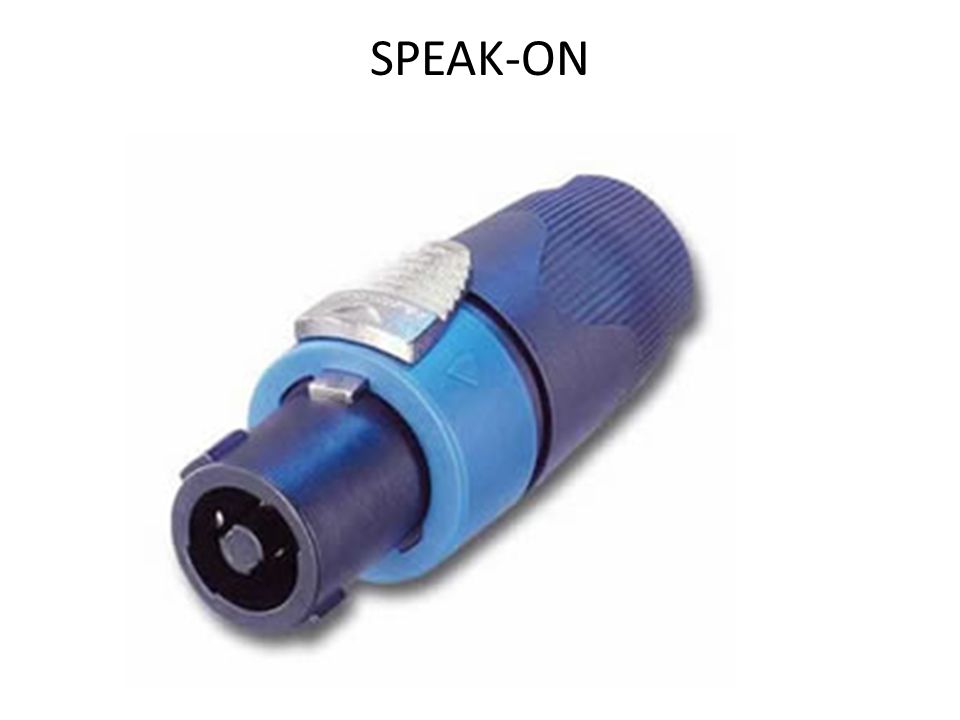

SPEAK-ON
18

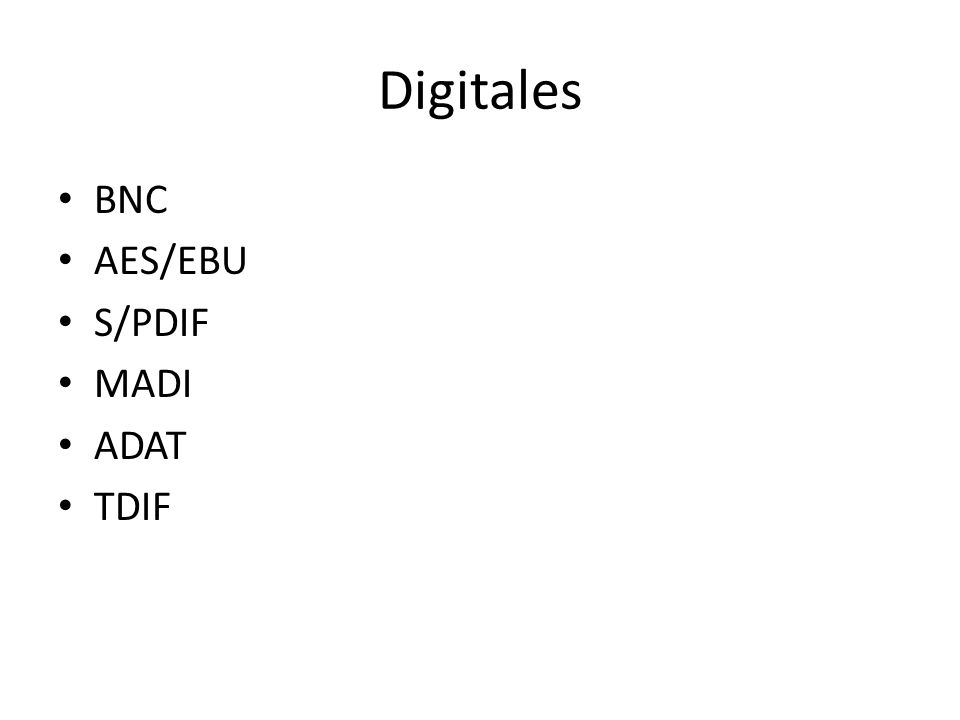

Digitales BNC AES/EBU S/PDIF MADI ADAT TDIF
19

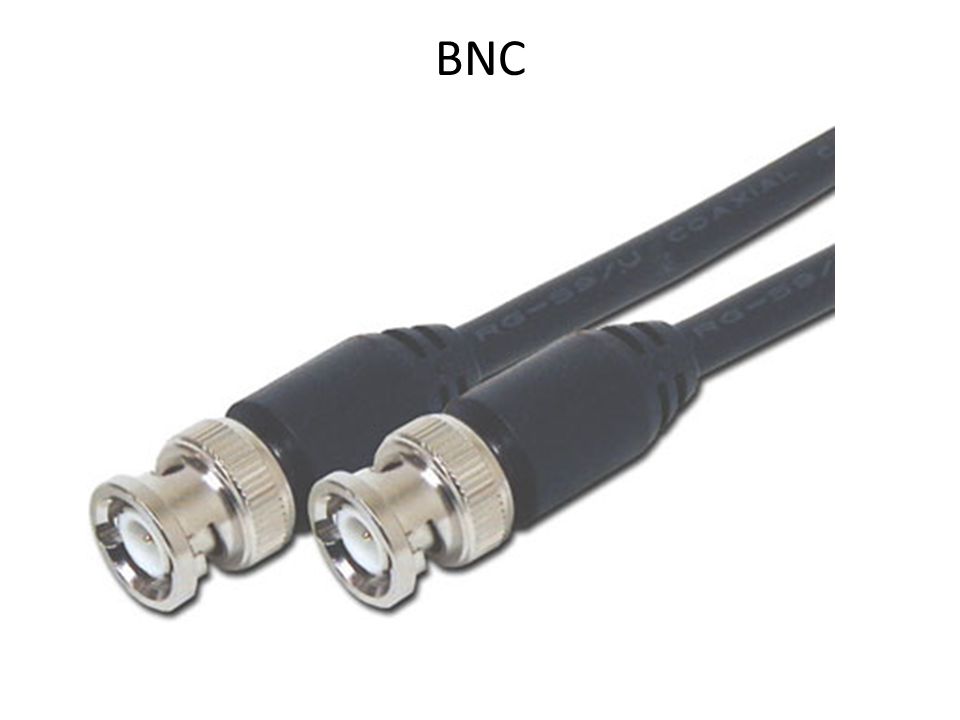

BNC
20

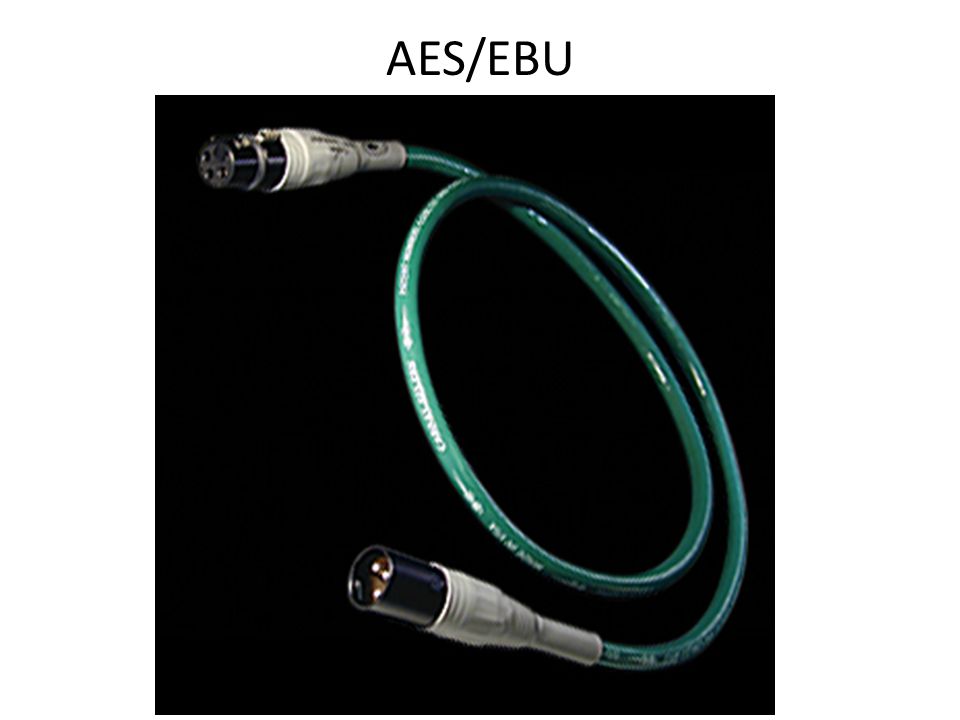

AES/EBU
21

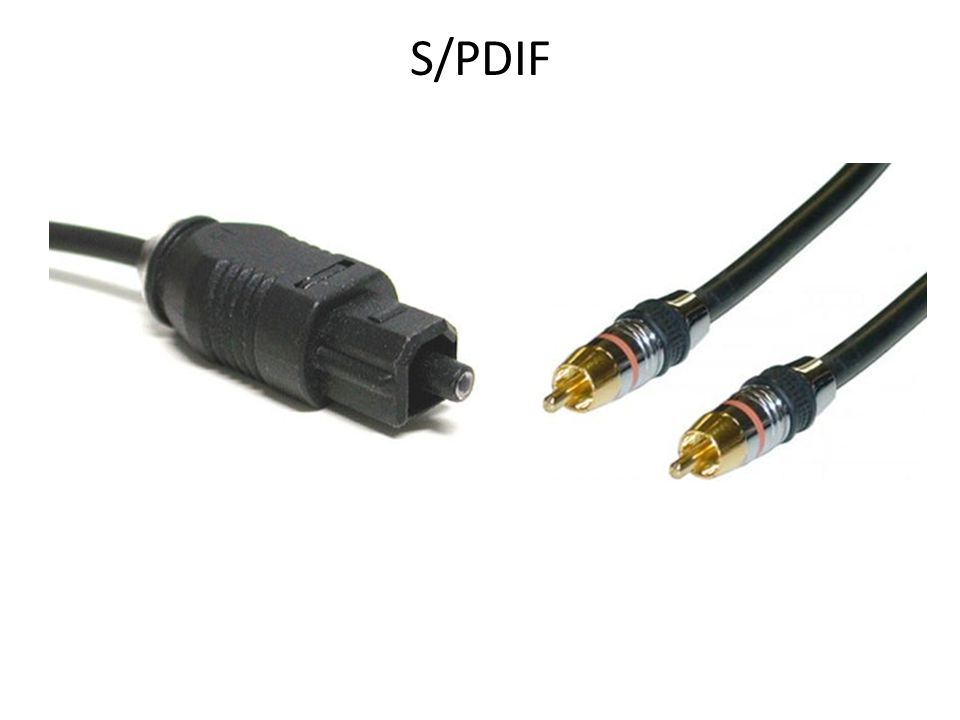

S/PDIF
22

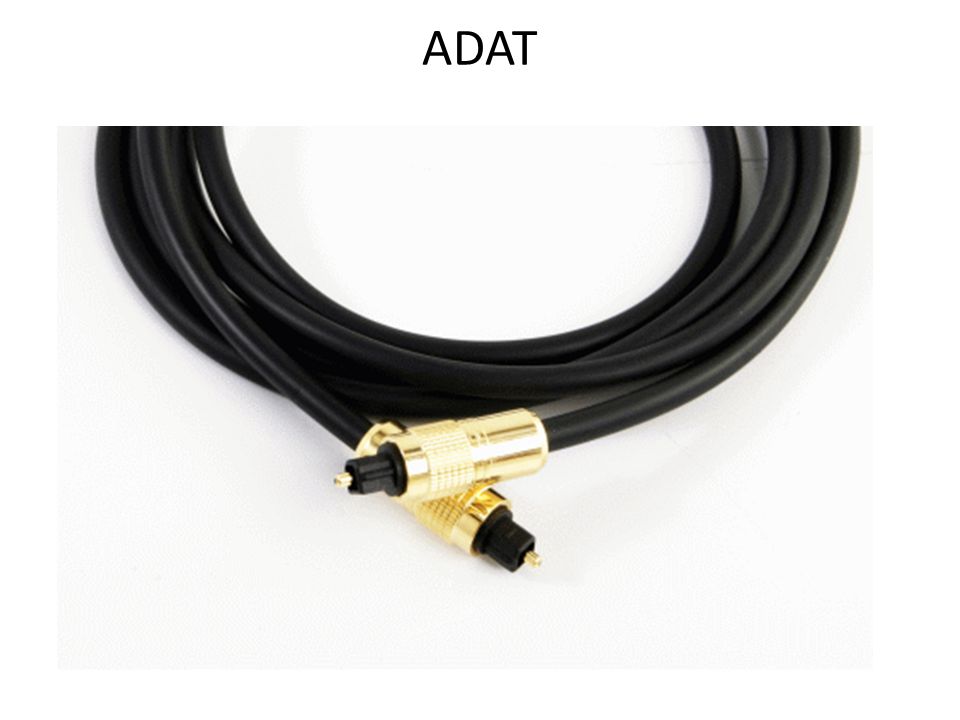

ADAT
23
TDIF
24

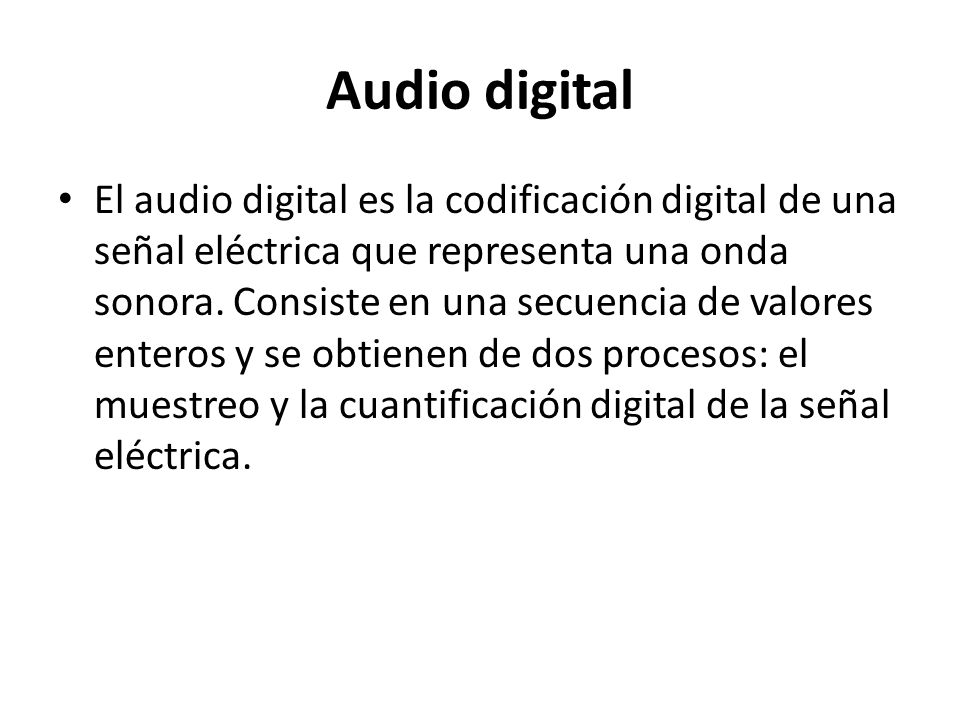

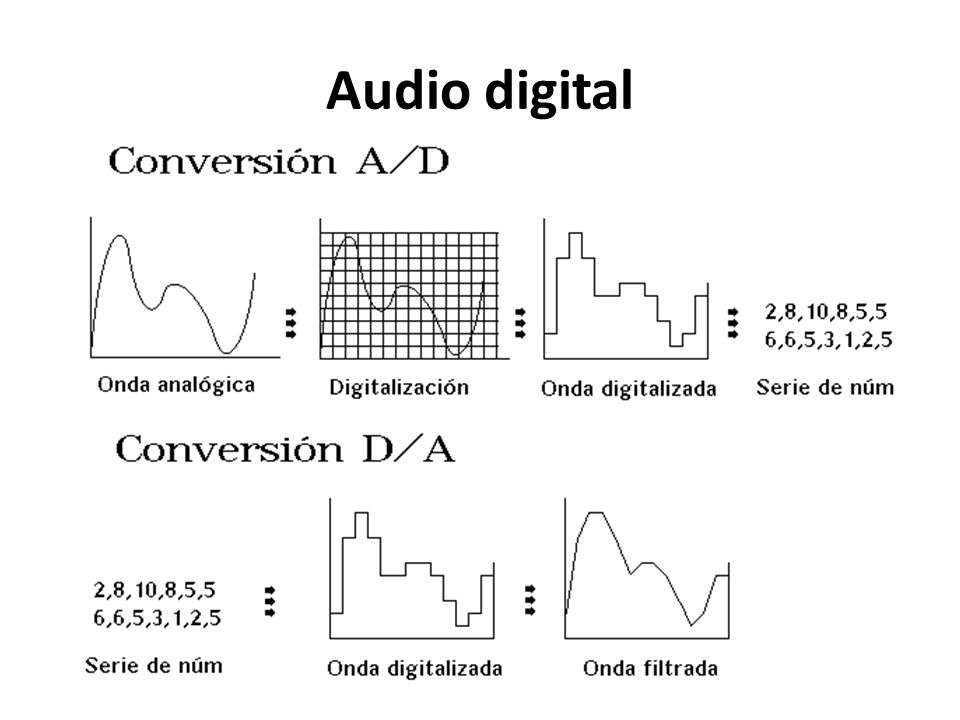

Audio digital El audio digital es la codificación digital de una señal eléctrica que representa una onda sonora. Consiste en una secuencia de valores enteros y se obtienen de dos procesos: el muestreo y la cuantificación digital de la señal eléctrica.
25

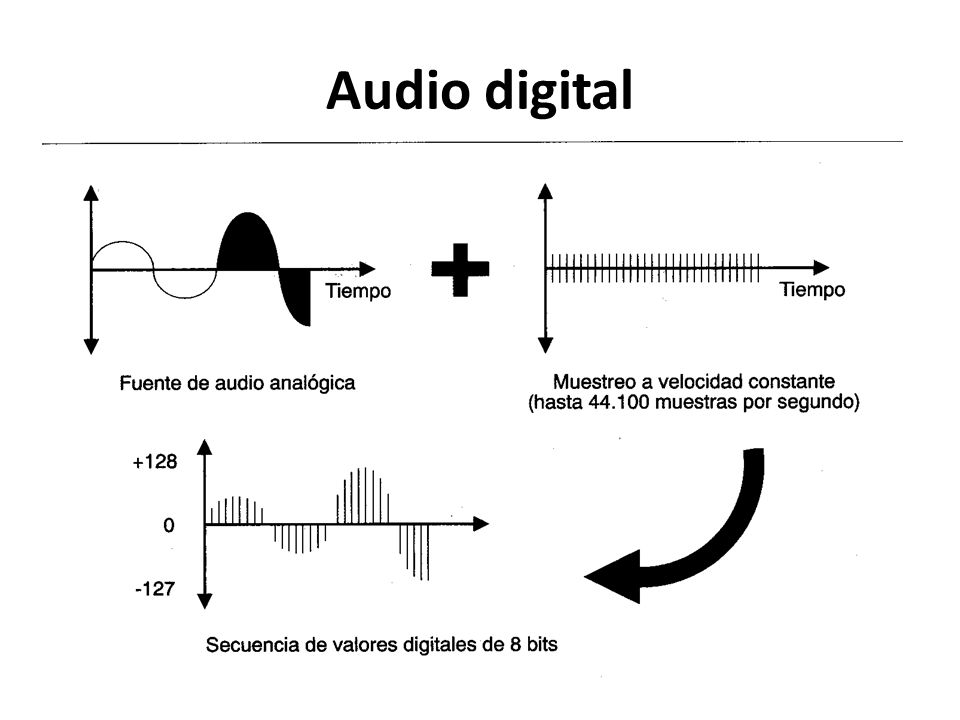

Audio digital
26

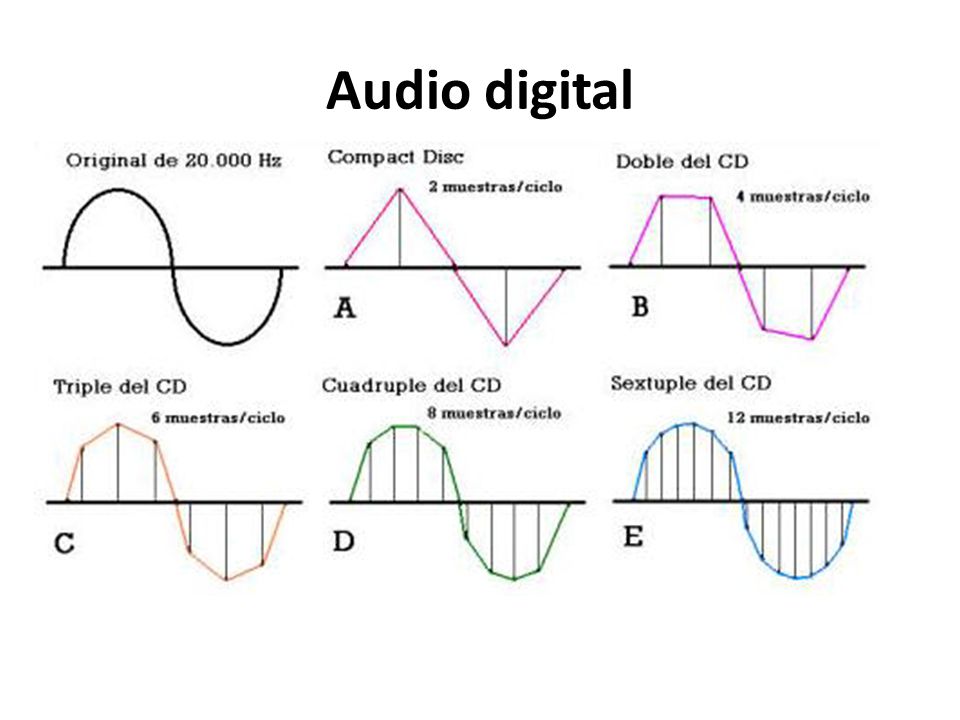

Audio digital
27
Audio digital
28

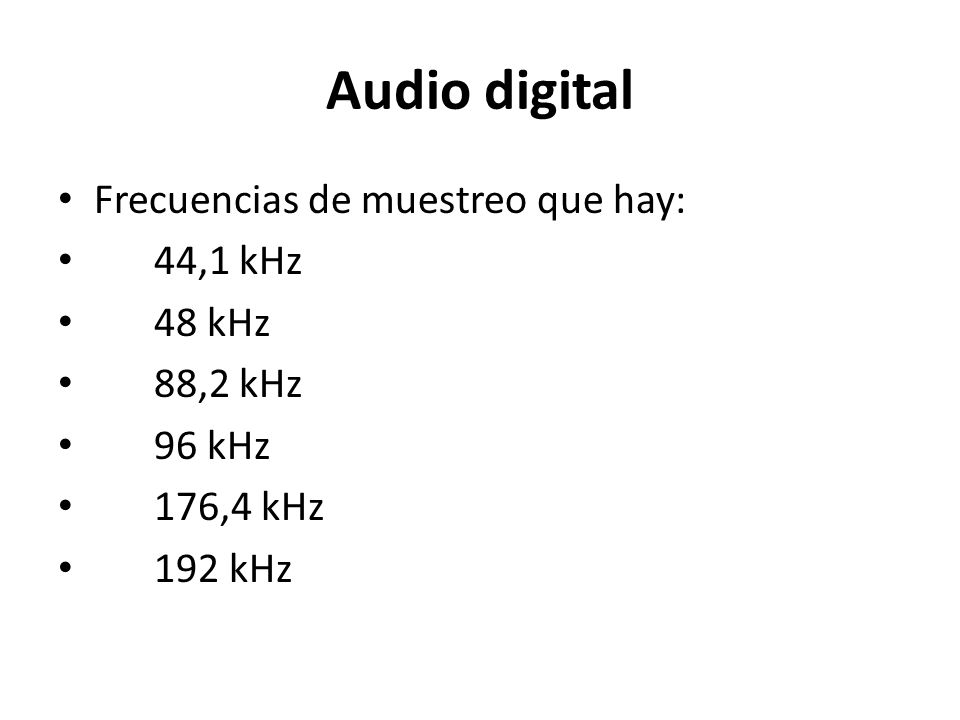

Audio digital Frecuencias de muestreo que hay: 44,1 kHz 48 kHz
29

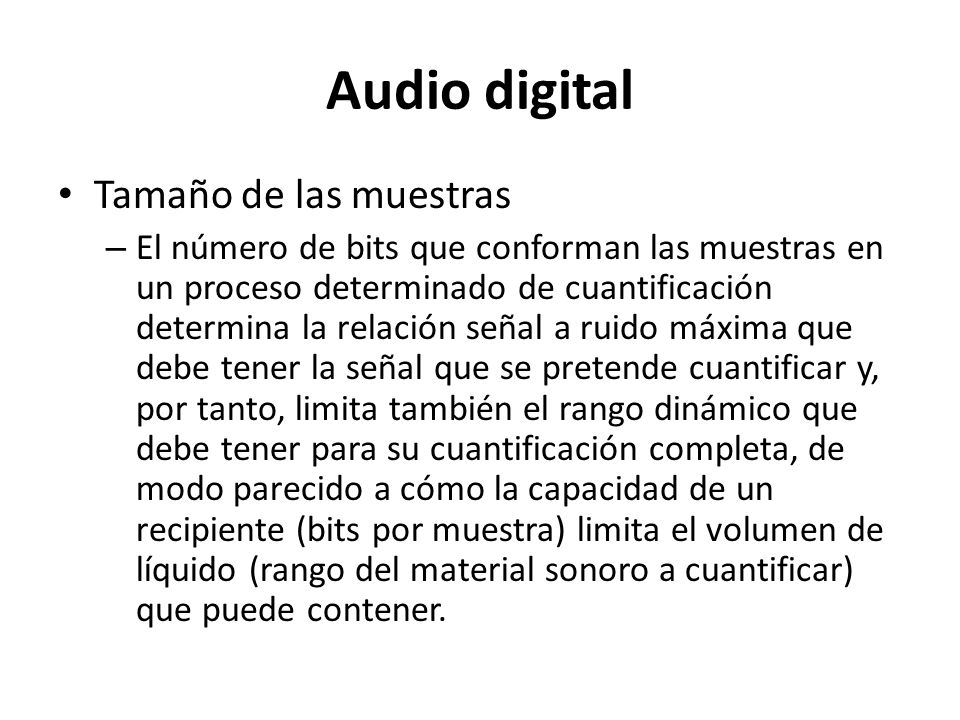

Audio digital Tamaño de las muestras
El número de bits que conforman las muestras en un proceso determinado de cuantificación determina la relación señal a ruido máxima que debe tener la señal que se pretende cuantificar y, por tanto, limita también el rango dinámico que debe tener para su cuantificación completa, de modo parecido a cómo la capacidad de un recipiente (bits por muestra) limita el volumen de líquido (rango del material sonoro a cuantificar) que puede contener.
30

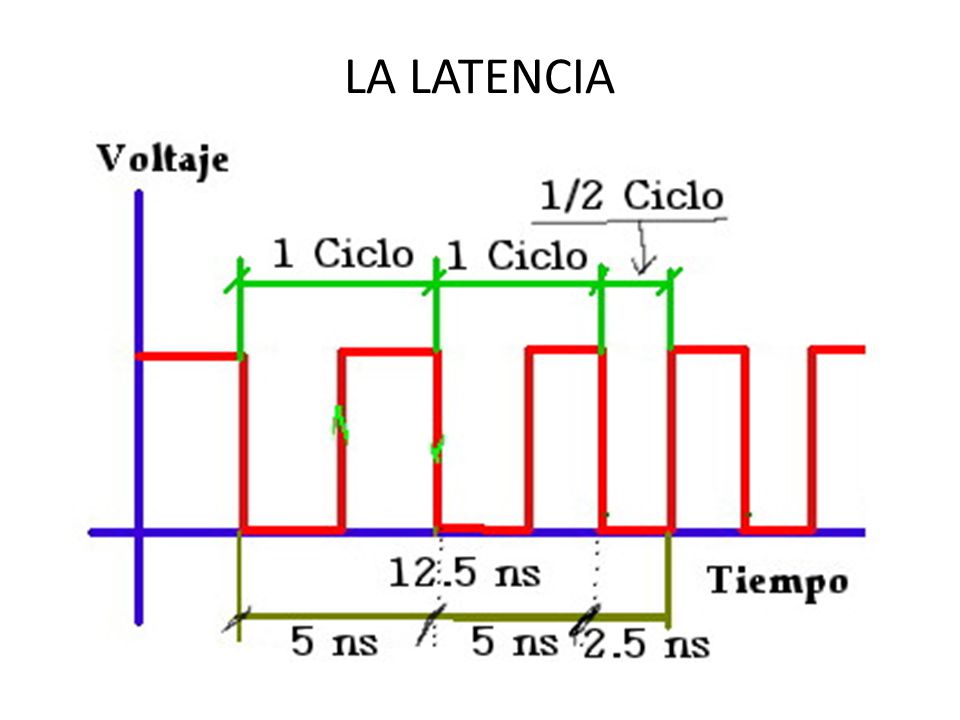

LA LATENCIA
31

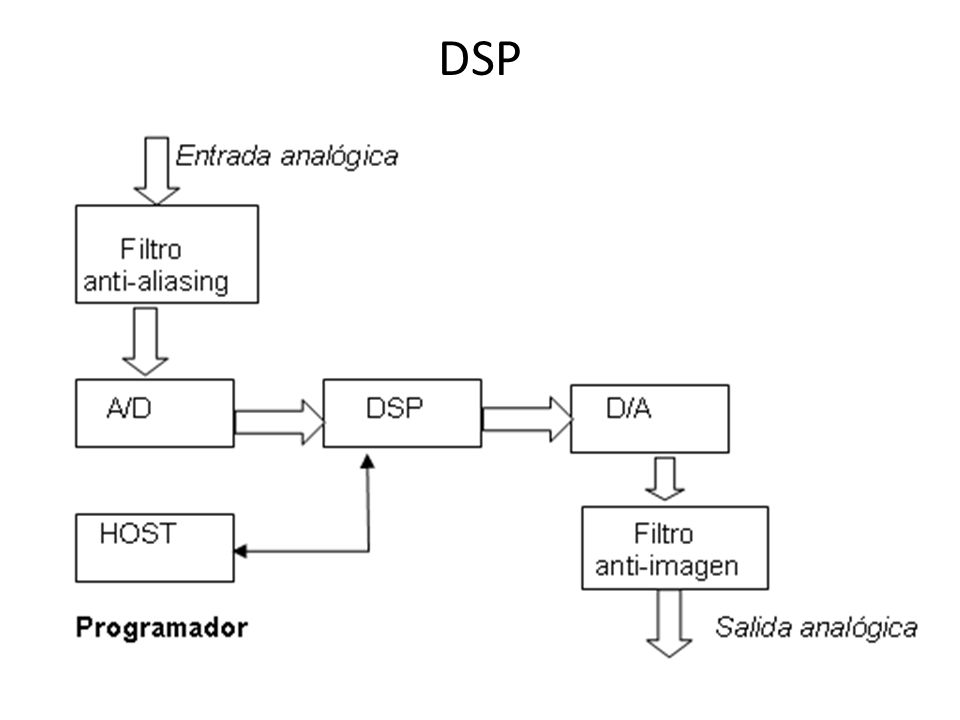

DSP
32

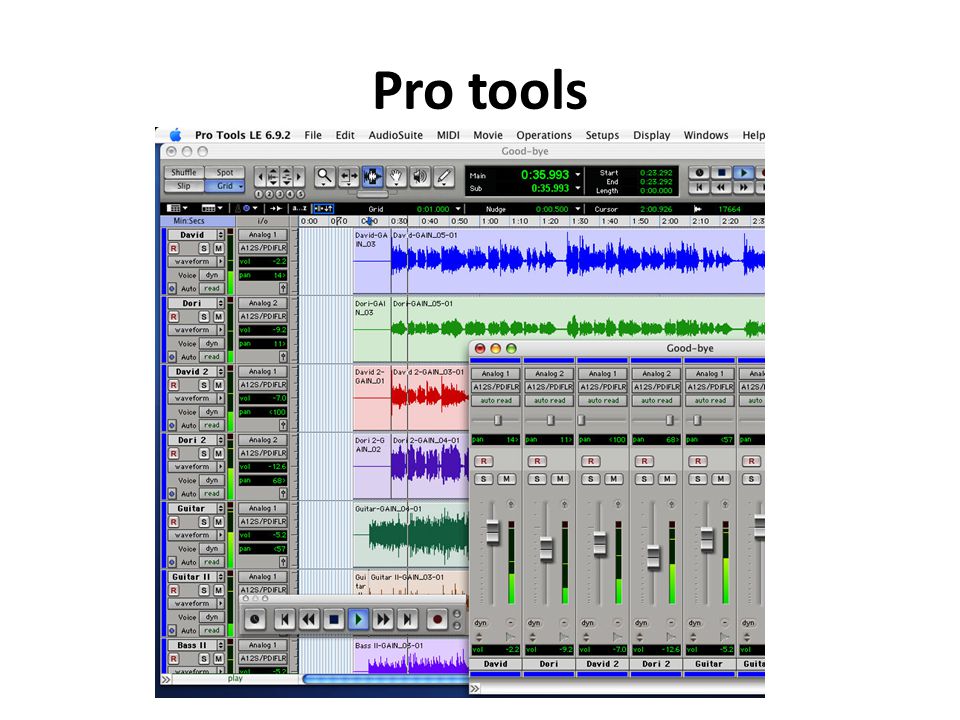

Pro tools
33
Pro tools La arquitectura TDM (Time Division Multiplexing) de Digidesign, se basa en el concepto de crear un solo bus de datos de alta velocidad, que interconexiona los diferentes dispositivos que componen un DAW Pro-tools. En los sistemas TDM, los canales individuales de fuentes, ya sean envíos, buses, pistas de audio… se combinan (multiplexan) en el bus TDM único, y de este modo se consigue que todas las señales viajen simultáneamente, posibilitando acceder a ellas en el mismo número de muestra. El bus TDM es lo suficientemente rápido como para acomodar multitud de señales de audio al mismo tiempo, sin saturarse.
34

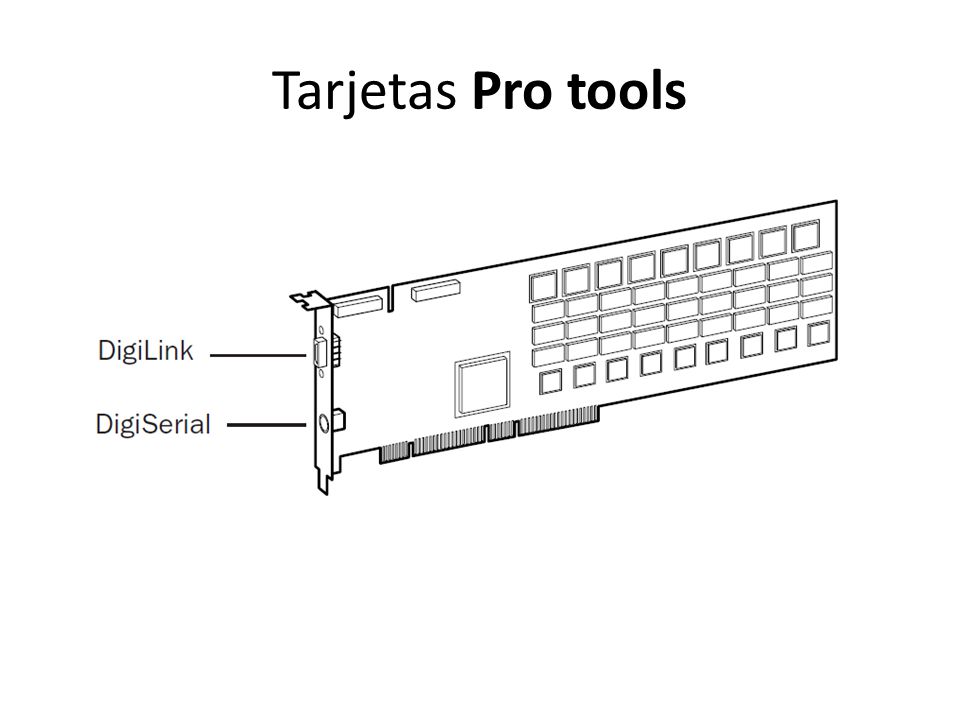

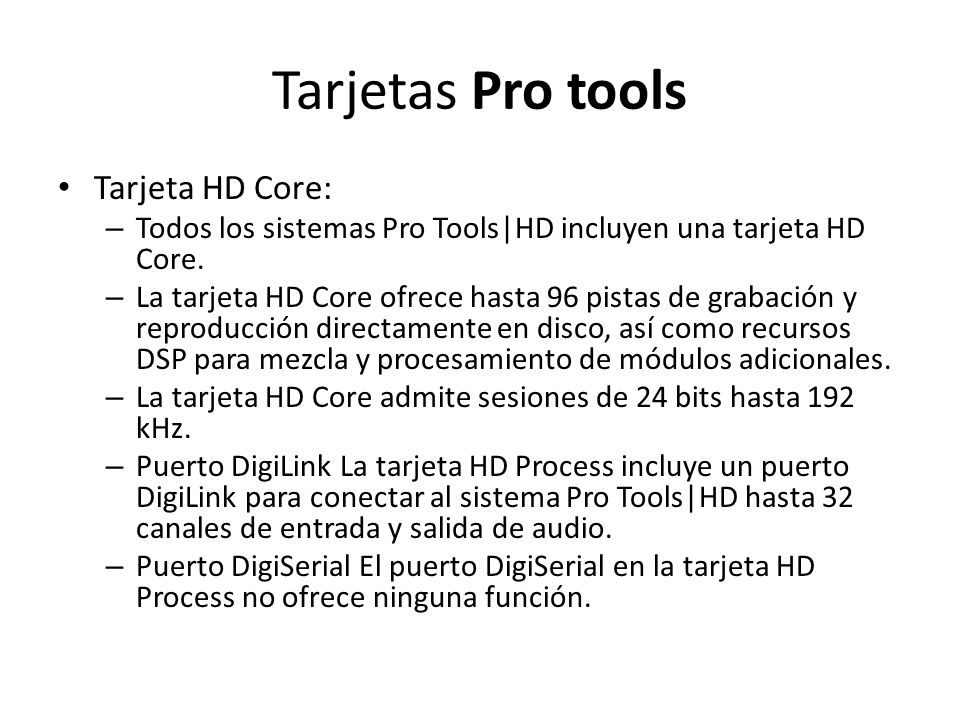

Tarjetas Pro tools Tarjeta HD Core:
Todos los sistemas Pro Tools|HD incluyen una tarjeta HD Core. La tarjeta HD Core ofrece hasta 96 pistas de grabación y reproducción directamente en disco, así como recursos DSP para mezcla y procesamiento de módulos adicionales. La tarjeta HD Core admite sesiones de 24 bits hasta 192 kHz. Puerto DigiLink La tarjeta HD Process incluye un puerto DigiLink para conectar al sistema Pro Tools|HD hasta 32 canales de entrada y salida de audio. Puerto DigiSerial El puerto DigiSerial en la tarjeta HD Process no ofrece ninguna función.
35
Tarjetas Pro tools
36
Tarjetas Pro tools Tarjeta HD Accel:
La tarjeta HD Accel se incluye en los sistemas Pro Tools|HD 2 Accel y Pro Tools|HD 3 Accel. HD Accel es una tarjeta de expansión. Necesita, como mínimo, una tarjeta HD Core. La tarjeta HD Accel ofrece hasta 32 pistas adicionales de grabación y reproducción directamente en disco, así como recursos DSP para mezcla y procesamiento de módulos adicionales. La tarjeta HD Accel admite sesiones de 24 bits hasta 192 kHz. Puerto DigiLink La tarjeta HD Accel incorpora un puerto DigiLink para conectar al sistema Pro Tools|HD hasta 32 canales de entrada y salida de audio. Puerto DigiSerial El puerto DigiSerial en la Tarjeta HD Core tarjeta HD Accel no ofrece ninguna función.
37

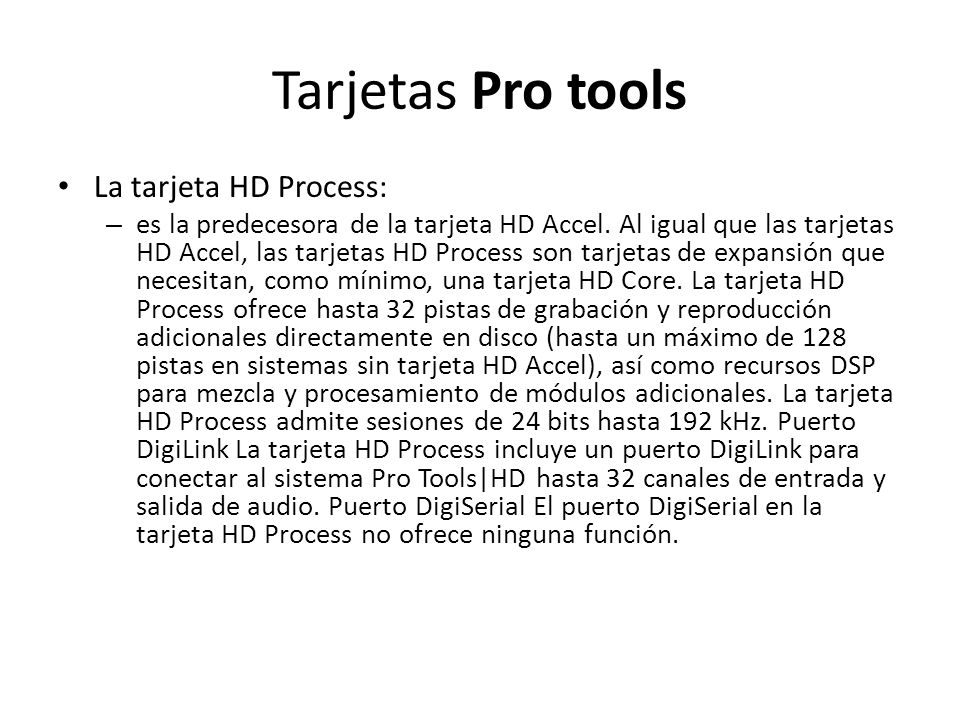

Tarjetas Pro tools La tarjeta HD Process:
es la predecesora de la tarjeta HD Accel. Al igual que las tarjetas HD Accel, las tarjetas HD Process son tarjetas de expansión que necesitan, como mínimo, una tarjeta HD Core. La tarjeta HD Process ofrece hasta 32 pistas de grabación y reproducción adicionales directamente en disco (hasta un máximo de 128 pistas en sistemas sin tarjeta HD Accel), así como recursos DSP para mezcla y procesamiento de módulos adicionales. La tarjeta HD Process admite sesiones de 24 bits hasta 192 kHz. Puerto DigiLink La tarjeta HD Process incluye un puerto DigiLink para conectar al sistema Pro Tools|HD hasta 32 canales de entrada y salida de audio. Puerto DigiSerial El puerto DigiSerial en la tarjeta HD Process no ofrece ninguna función.
38

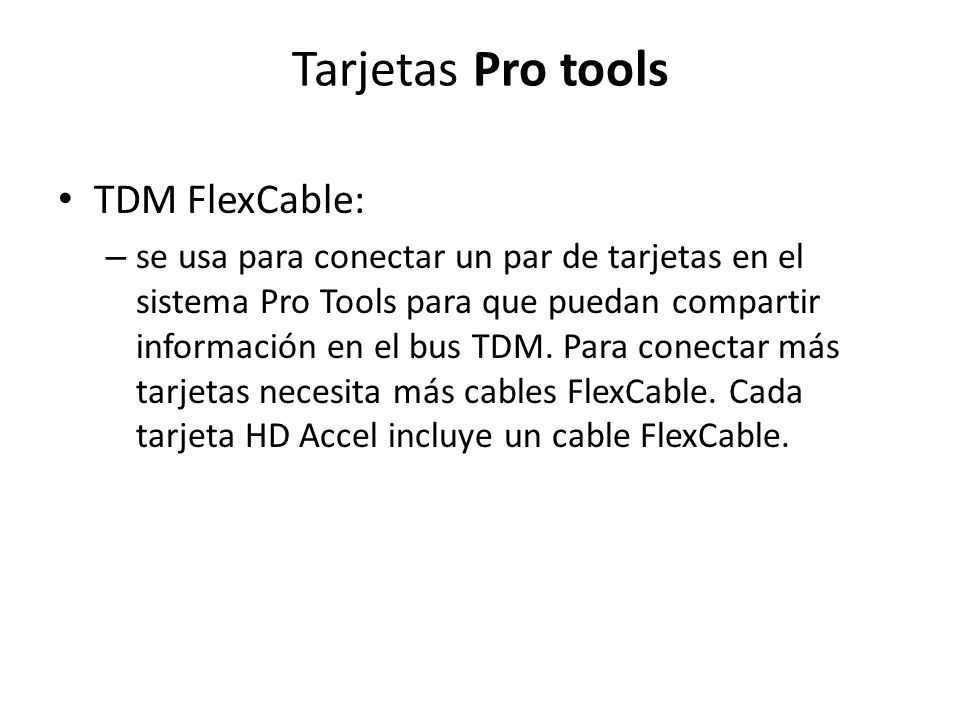

Tarjetas Pro tools TDM FlexCable:
se usa para conectar un par de tarjetas en el sistema Pro Tools para que puedan compartir información en el bus TDM. Para conectar más tarjetas necesita más cables FlexCable. Cada tarjeta HD Accel incluye un cable FlexCable.
39

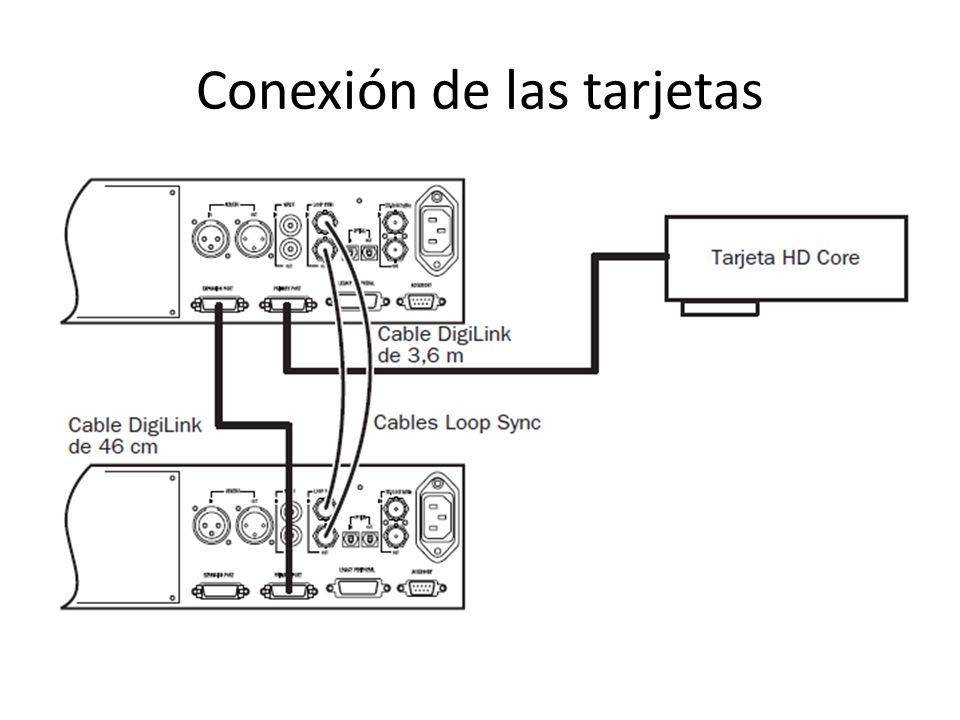

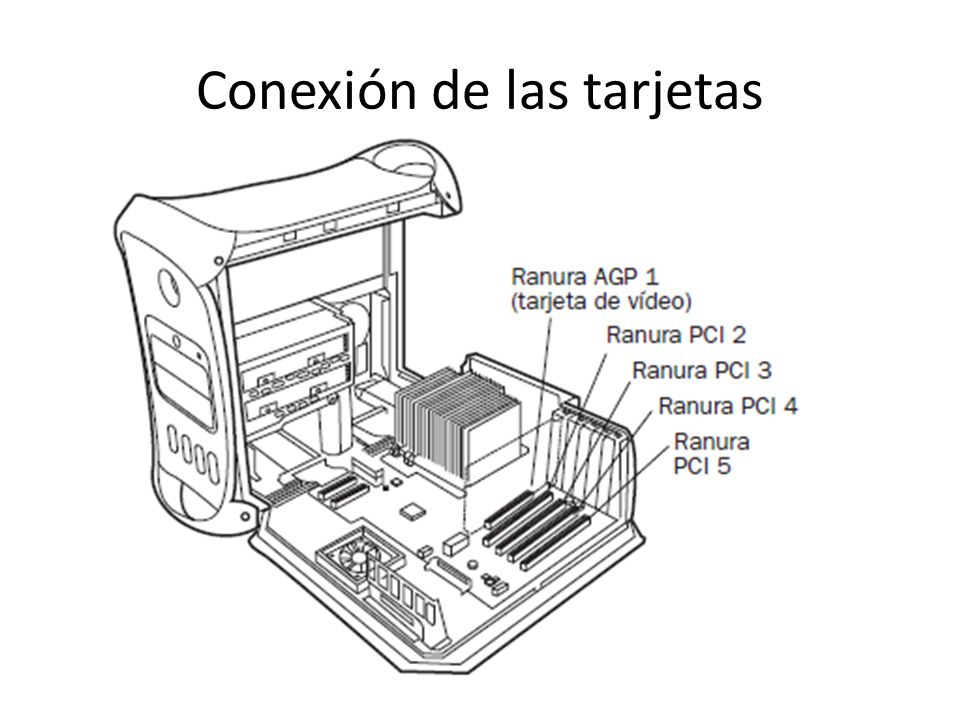

Conexión de las tarjetas
40

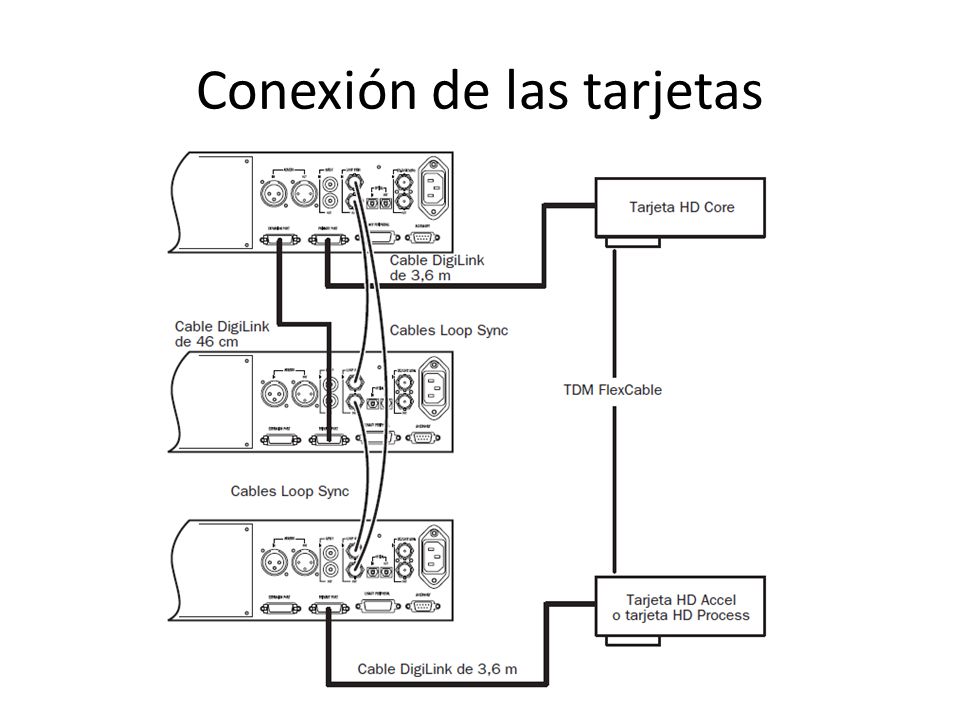

Conexión de las tarjetas
41
Conexión de las tarjetas
