1 Martes 31 de julio del 2007

2

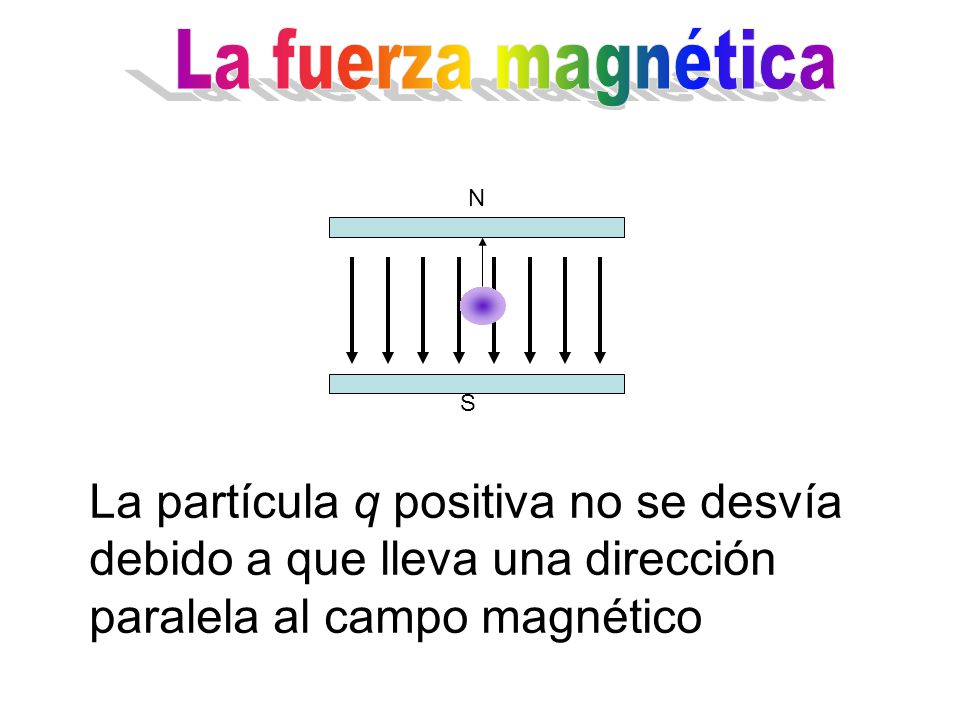

3 N S La partícula q positiva no se desvía debido a que lleva una dirección paralela al campo magnético

4 N S La partícula experimenta una desviación, como indica la figura. Desde la mecánica se determina que la dirección del cambio de la velocidad, y por ende la aceleración, corresponde a la fuerza resultante aplicada. En este caso la fuerza apunta hacia adentro del plano donde se encuentran el campo y la velocidad de la partícula. Se puede encontrar a través de la regla de la mano derecha.

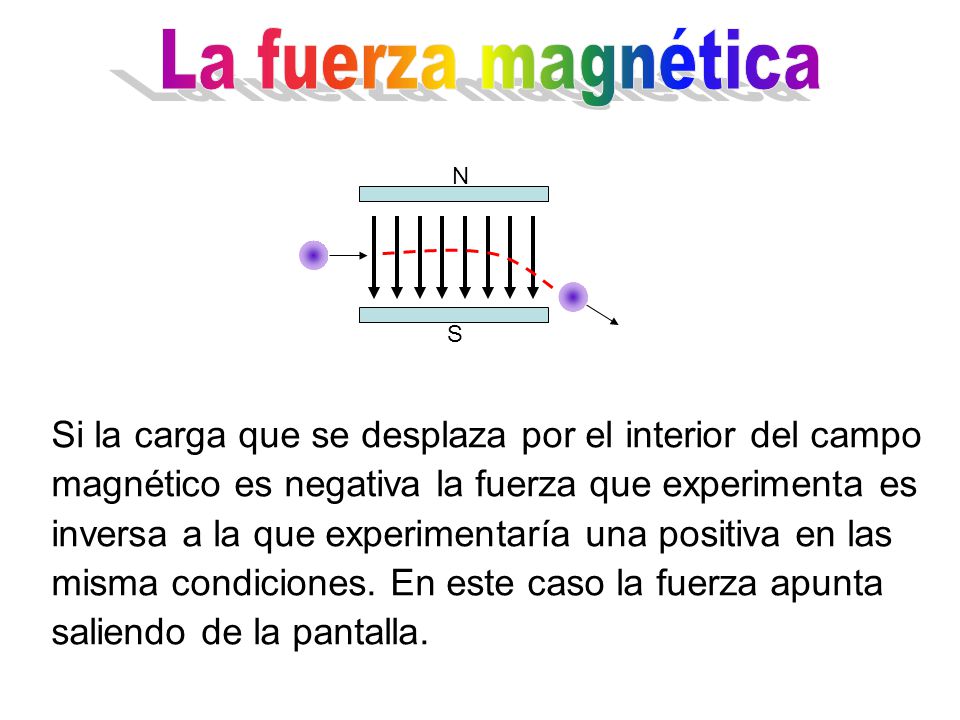

5 N S Si la carga que se desplaza por el interior del campo magnético es negativa la fuerza que experimenta es inversa a la que experimentaría una positiva en las misma condiciones. En este caso la fuerza apunta saliendo de la pantalla.

6 De la definición operacional de la fuerza magnética, se deduce ésta es perpendicular al plano formado por el campo magnético B y la velocidad v de la partícula. B v F q Una partícula positiva dentro de un campo magnético B v F q Una partícula negativa dentro de un campo magnético

7 Siempre paralela a la dirección del campo Surge por la existencia de una carga generadora Q Actúa sobre una partícula cargada independiente que esté en reposo Es perpendicular al plano donde se orienta el campo magnético Actúa sobre una partícula en movimiento

8 Realiza trabajo cada vez que desplaza una carga No realiza trabajo, ya que es perpendicular a la velocidad de desplazamiento de la partícula La partícula no incrementa ni disminuye el módulo de su velocidad por la presencia de la fuerza magnética

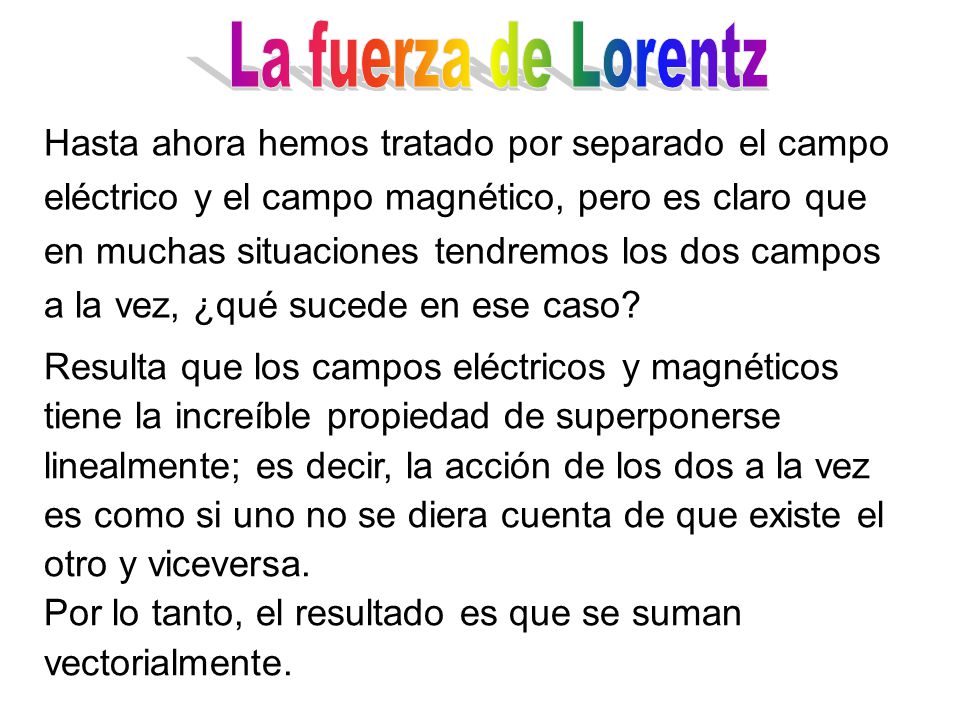

9 Hasta ahora hemos tratado por separado el campo eléctrico y el campo magnético, pero es claro que en muchas situaciones tendremos los dos campos a la vez, ¿qué sucede en ese caso? Resulta que los campos eléctricos y magnéticos tiene la increíble propiedad de superponerse linealmente; es decir, la acción de los dos a la vez es como si uno no se diera cuenta de que existe el otro y viceversa. Por lo tanto, el resultado es que se suman vectorialmente.

10

11

12

13

14

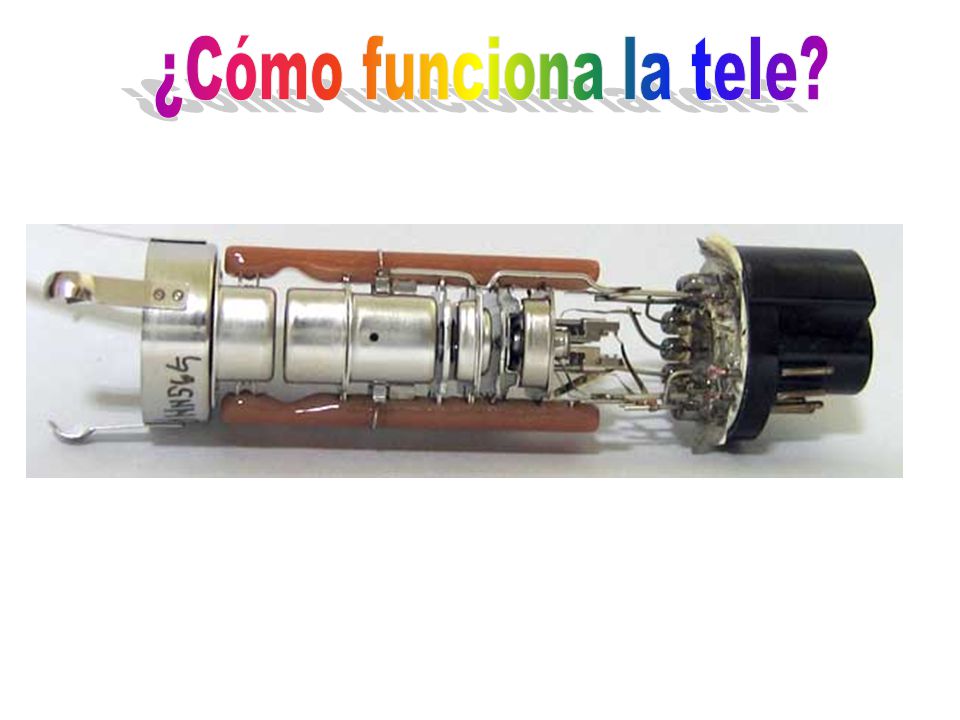

15

16 Toda carga en movimiento en un campo magnético sufre una fuerza Una corriente eléctrica es un conjunto de cargas eléctricas en movimiento Por lo tanto, es lógico, que una corriente eléctrica en un campo magnético sienta una fuerza.

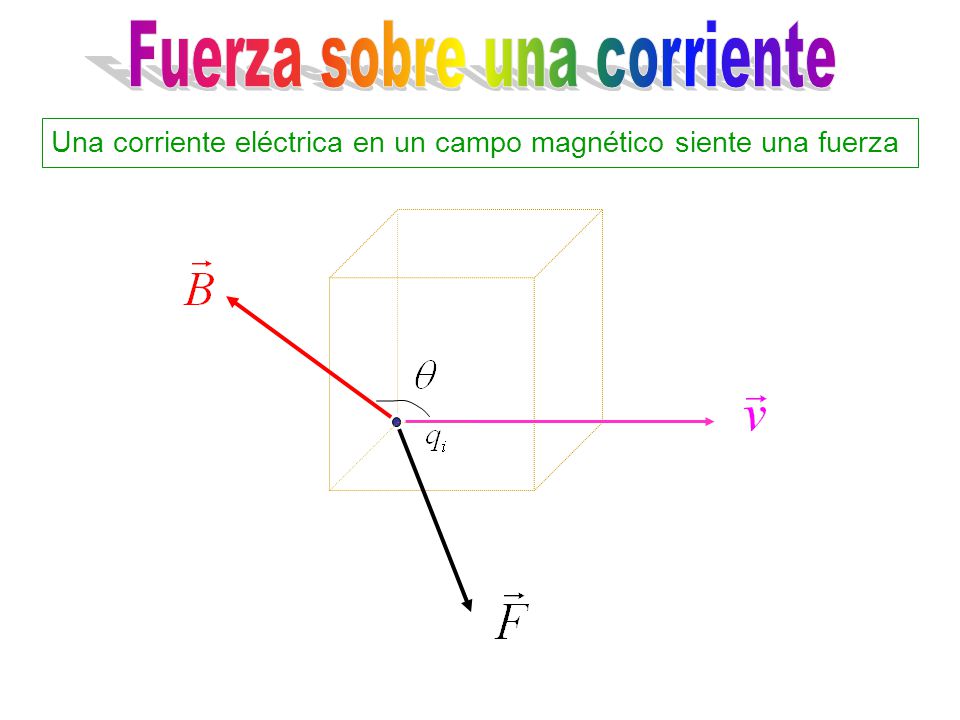

17 Una corriente eléctrica en un campo magnético siente una fuerza A L

18

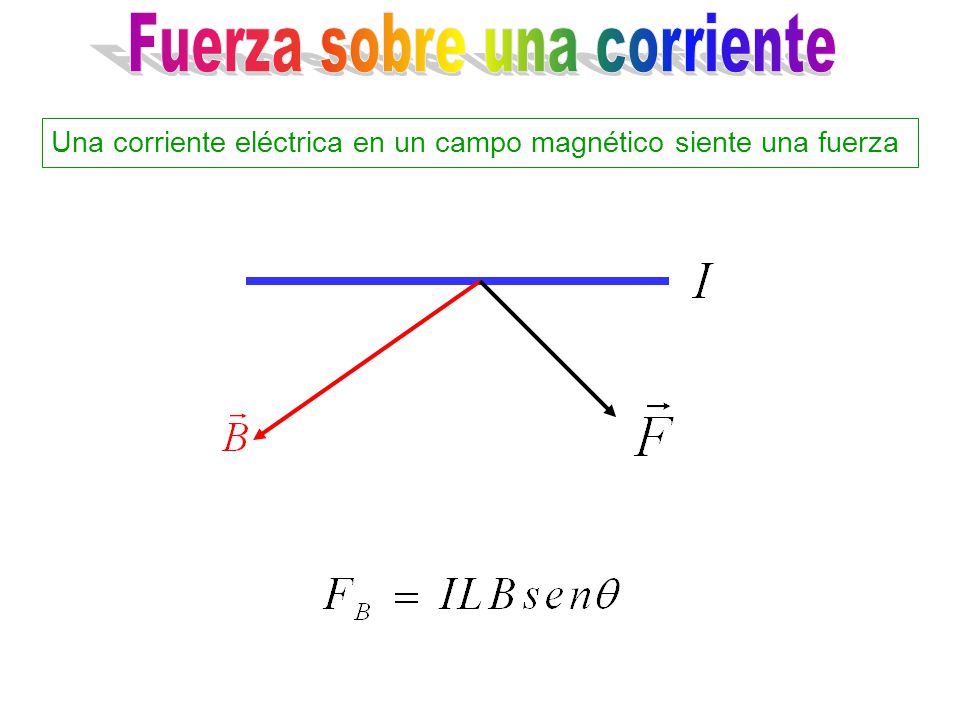

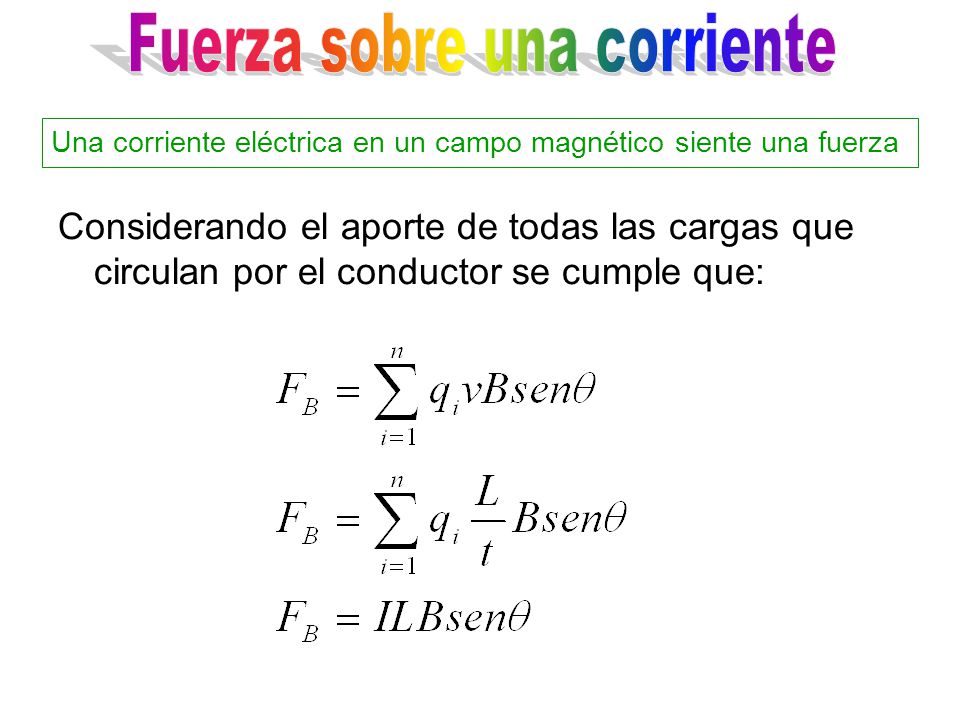

19 Considerando el aporte de todas las cargas que circulan por el conductor se cumple que: Una corriente eléctrica en un campo magnético siente una fuerza

20

21 Las cargas en movimiento en campos magnéticos, sufren una fuerza Las corrientes eléctricas en los campos magnéticos, sienten una fuerza Pero, …. ¿qué produce los campos magnéticos? 1.Los imanes 2.¿Nada más?

22 Hans Christian Ørsted (Oersted) (14 de agosto de 1777- 9 de marzo de 1851) Físico y químico danes

23 La experiencia de Oersted es muy fácil de repetir en el salón de clases: Una brújula Un metro de cable eléctrico delgado Una pila de 1.5 volts

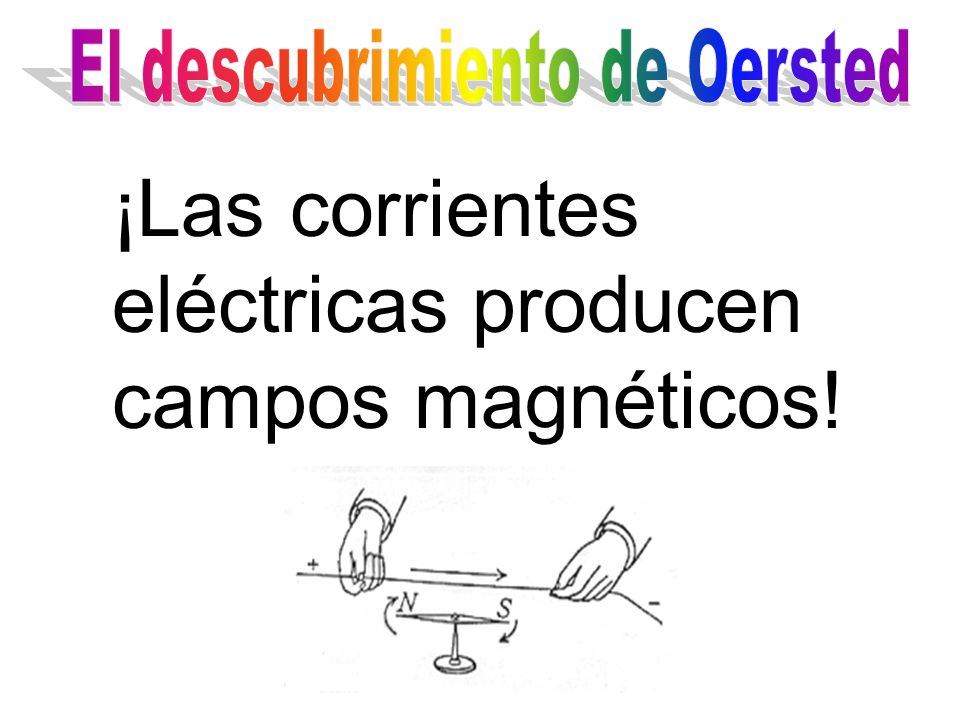

24 ¡Las corrientes eléctricas producen campos magnéticos!

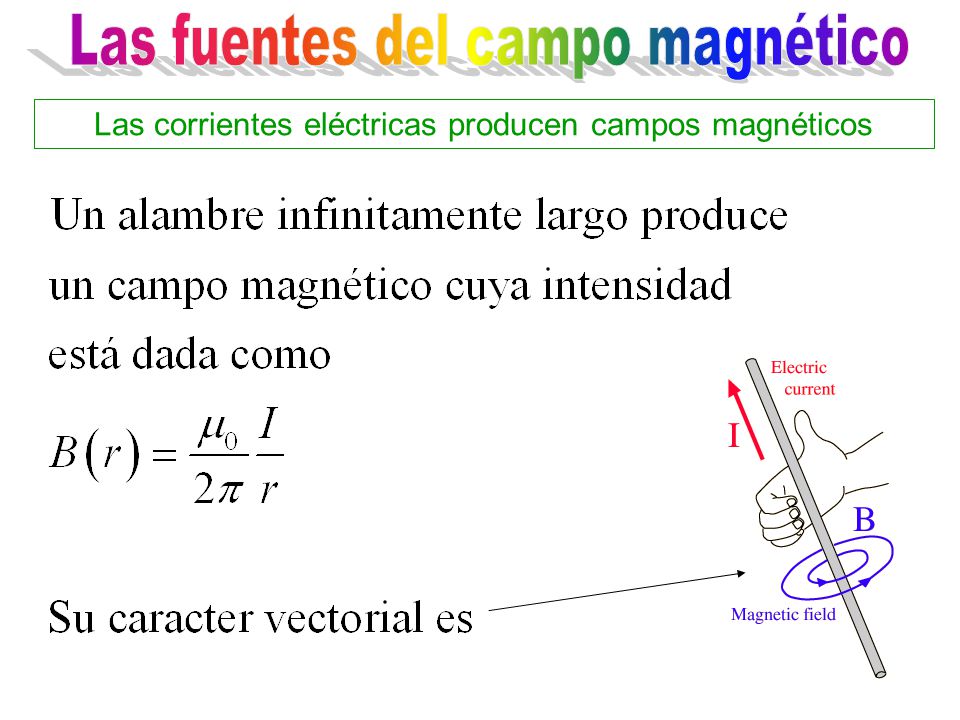

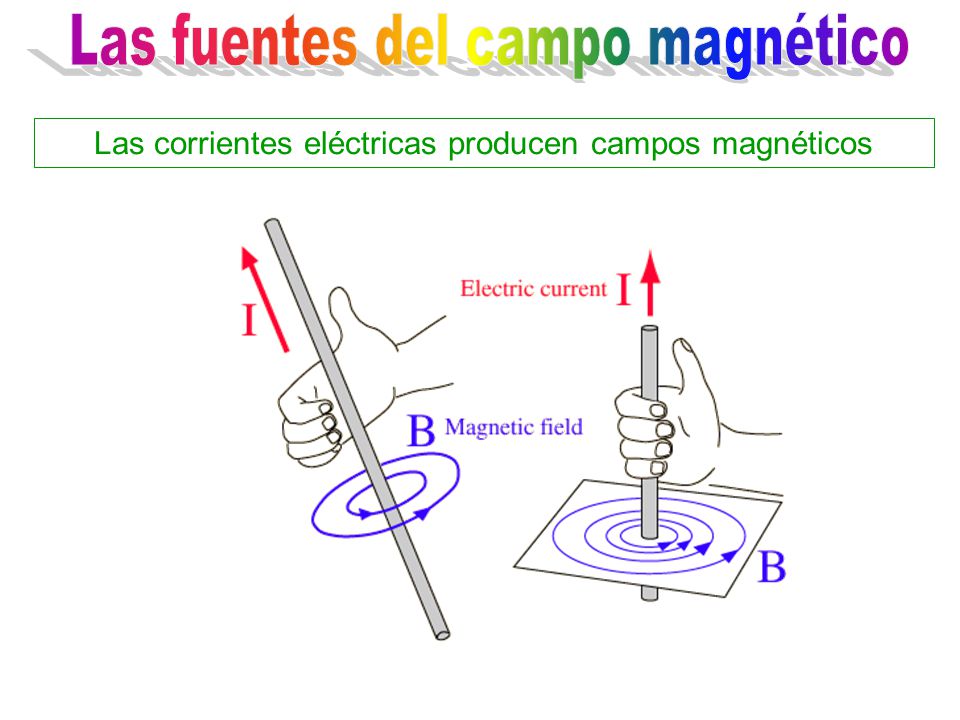

25 Las corrientes eléctricas producen campos magnéticos

26

27

28

29

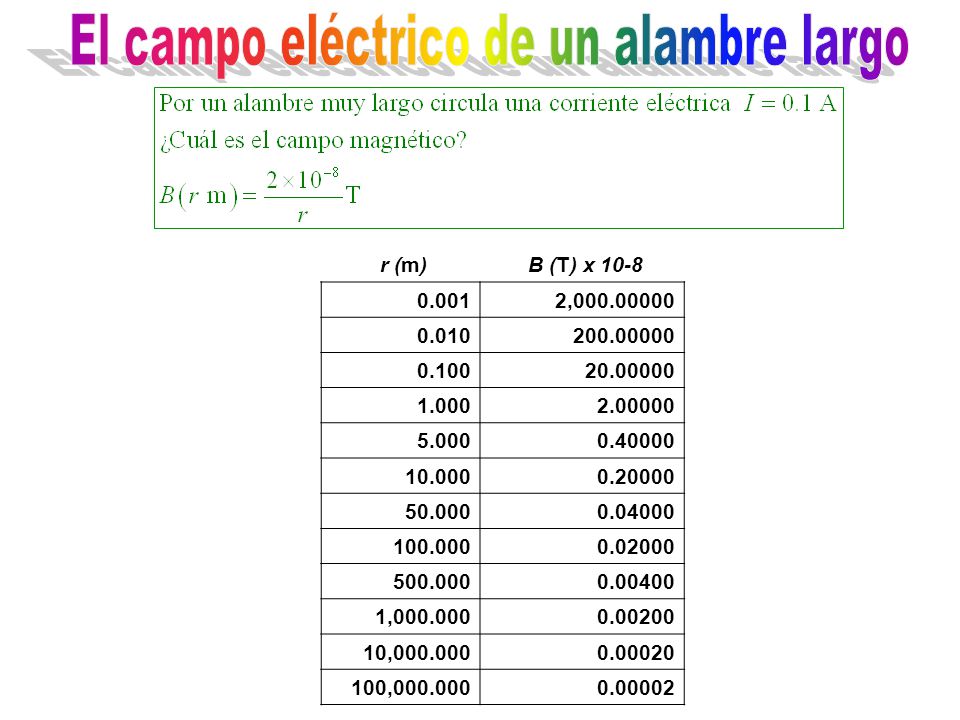

30 r (m) B (T) x 10-8 0.001 2,000.00000 0.010 200.00000 0.100 20.00000 1.000 2.00000 5.000 0.40000 10.000 0.20000 50.000 0.04000 100.000 0.02000 500.000 0.00400 1,000.000 0.00200 10,000.000 0.00020 100,000.000 0.00002

31

32 I Se tiene un conductor dispuesto verticalmente por el que circula una corriente I. Un papel se ha colocado horizontalmente y traspasando dicho conductor como indica la figura. Sobre el papel se arrojan limaduras de hierro. Dibuje la forma que se dispondrán las limaduras sobre el papel

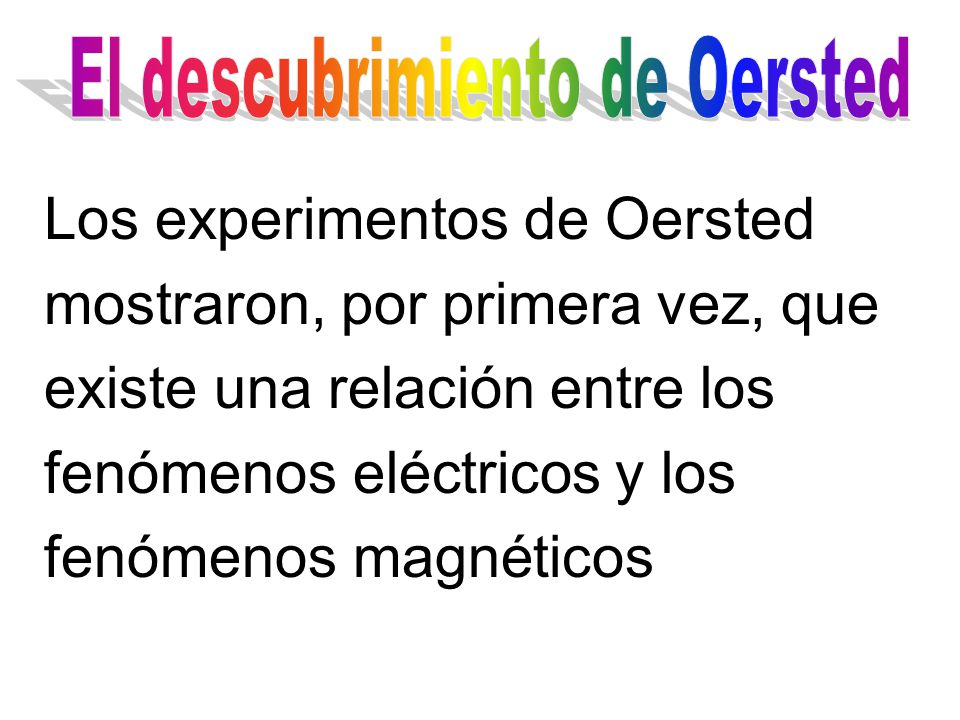

33 Los experimentos de Oersted mostraron, por primera vez, que existe una relación entre los fenómenos eléctricos y los fenómenos magnéticos

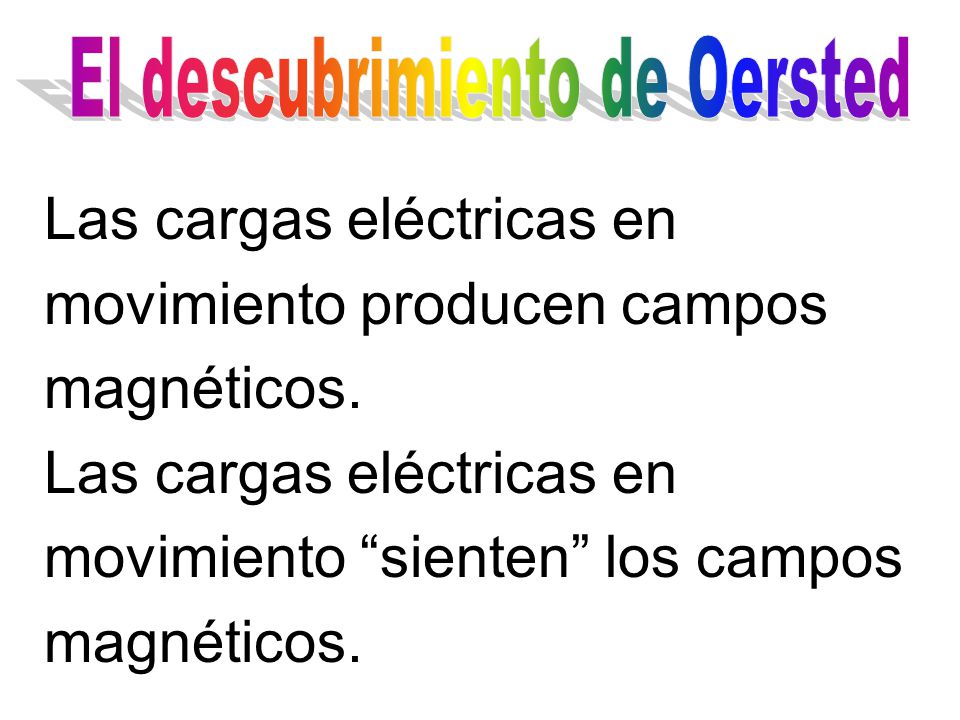

34 Las cargas eléctricas en movimiento producen campos magnéticos. Las cargas eléctricas en movimiento “sienten” los campos magnéticos.

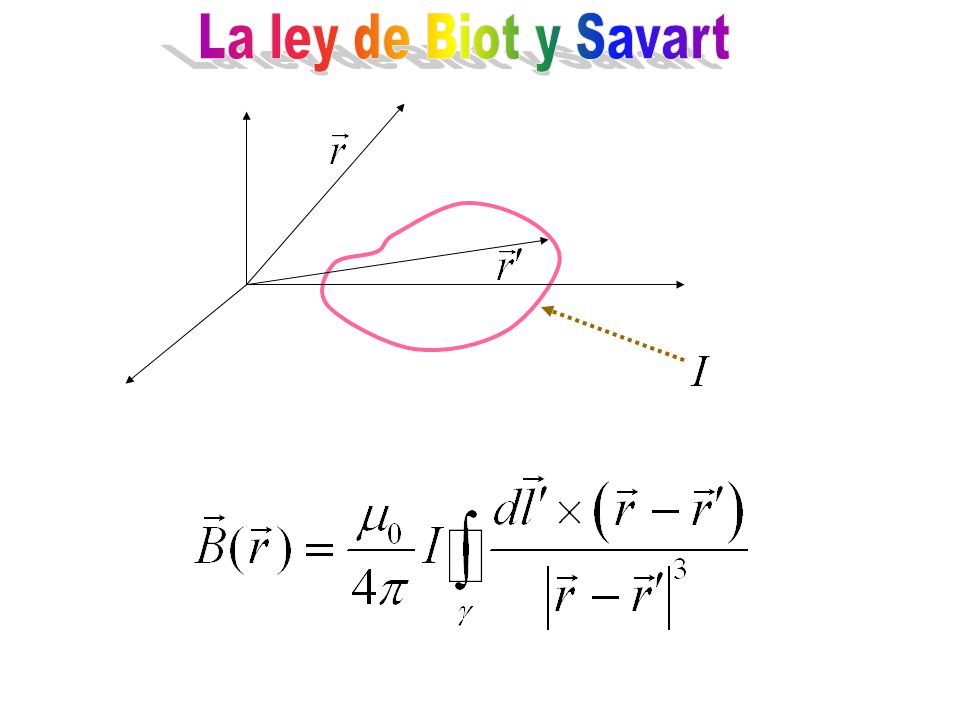

35 Los descubrimientos de Oersted, de que la corriente eléctrica desvía una brújula, hicieron concluir que el flujo de corriente genera un campo magnético. Jean Baptista Biot y Félix Savart, formularon una expresión para el campo magnético en un punto del espacio, en función de la corriente que produce ese campo.

36

37

38

39

40

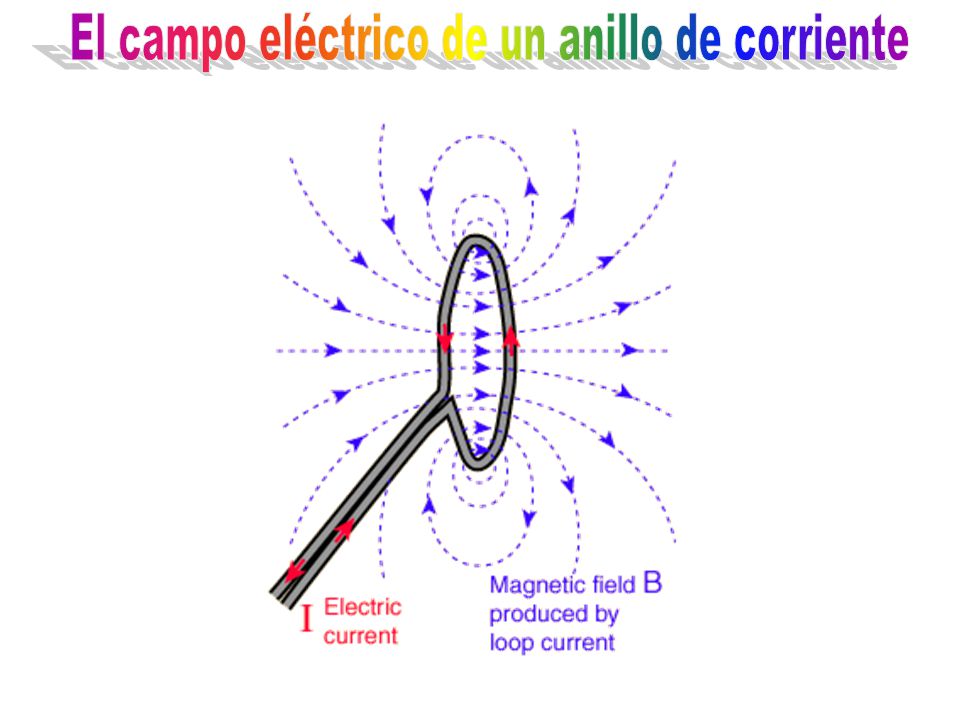

41

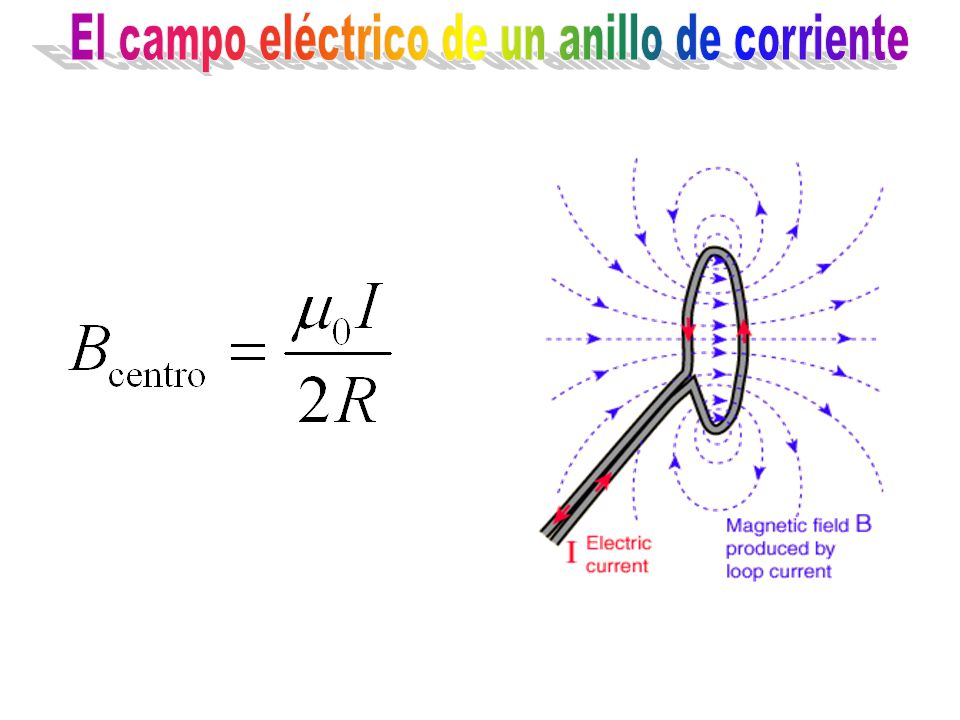

42

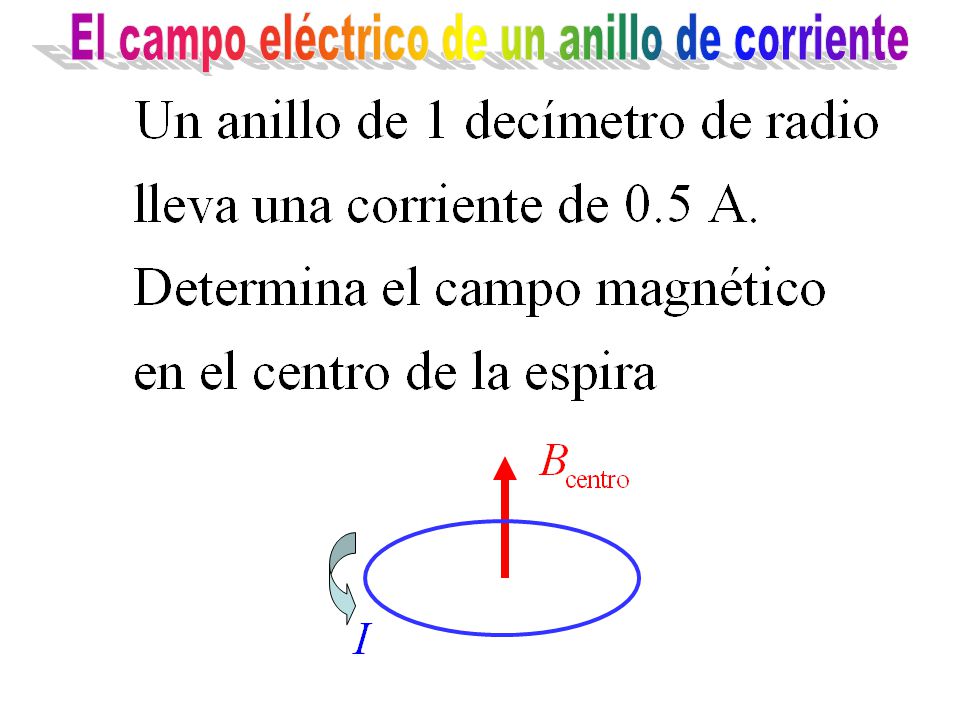

43

44

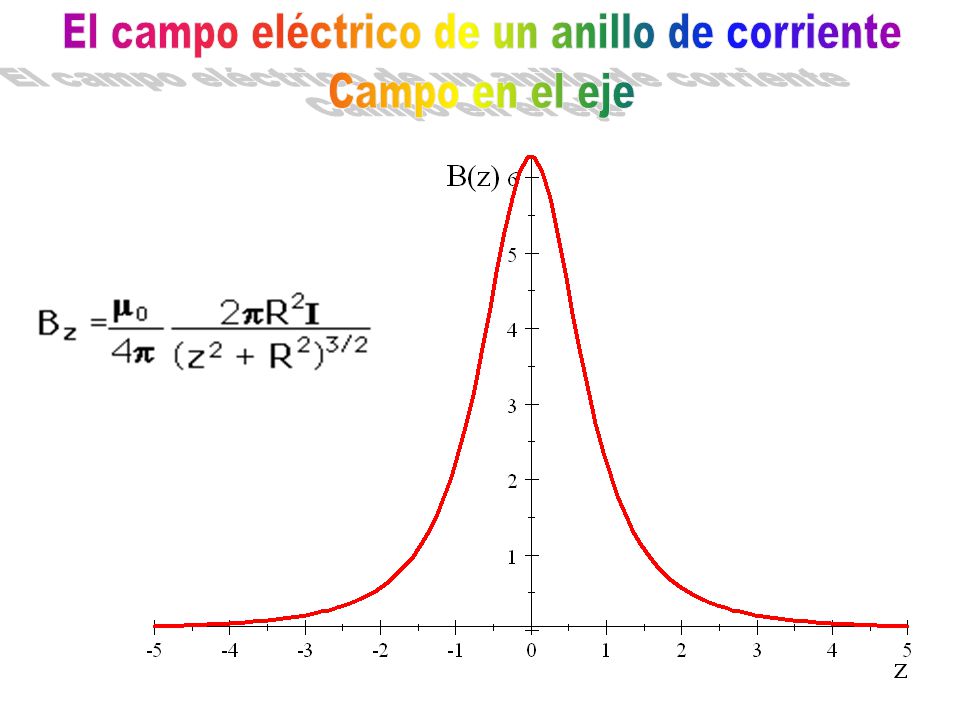

45
