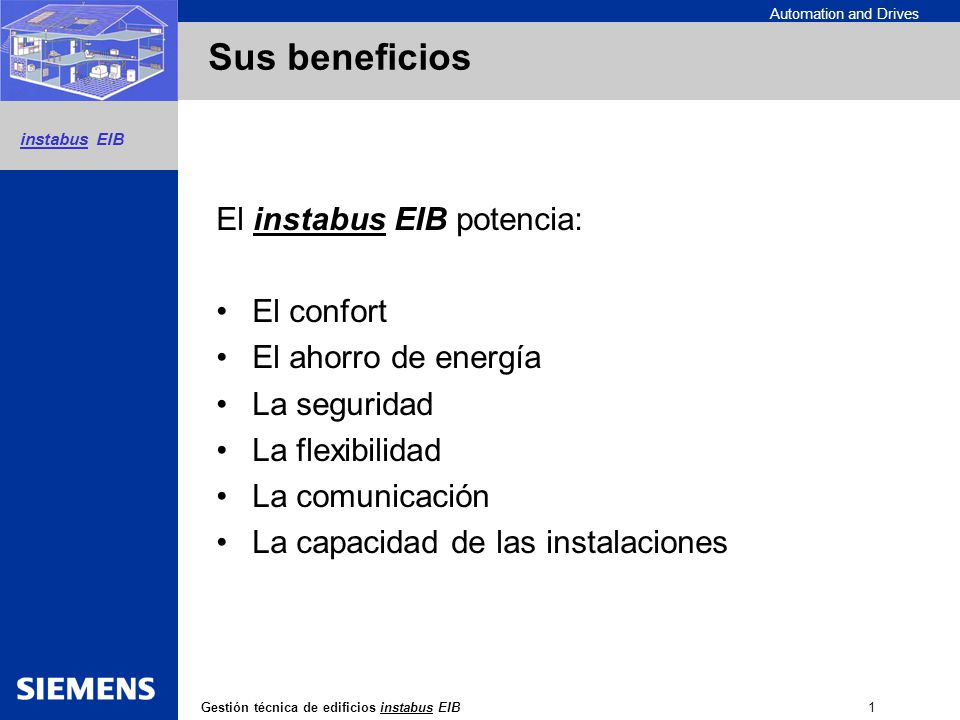

1 Sus beneficios El instabus EIB potencia: El confort
El ahorro de energía La seguridad La flexibilidad La comunicación La capacidad de las instalaciones

2 instabus EIB: El estándar para la nueva tecnología de instalación eléctrica
EIB (European Installation Bus): más de 120 fabricantes de equipos alrededor de productos certificados más de instalaciones en todo el mundo Y el éxito de este sistema que se ha generalizado desde que nació en 1.991

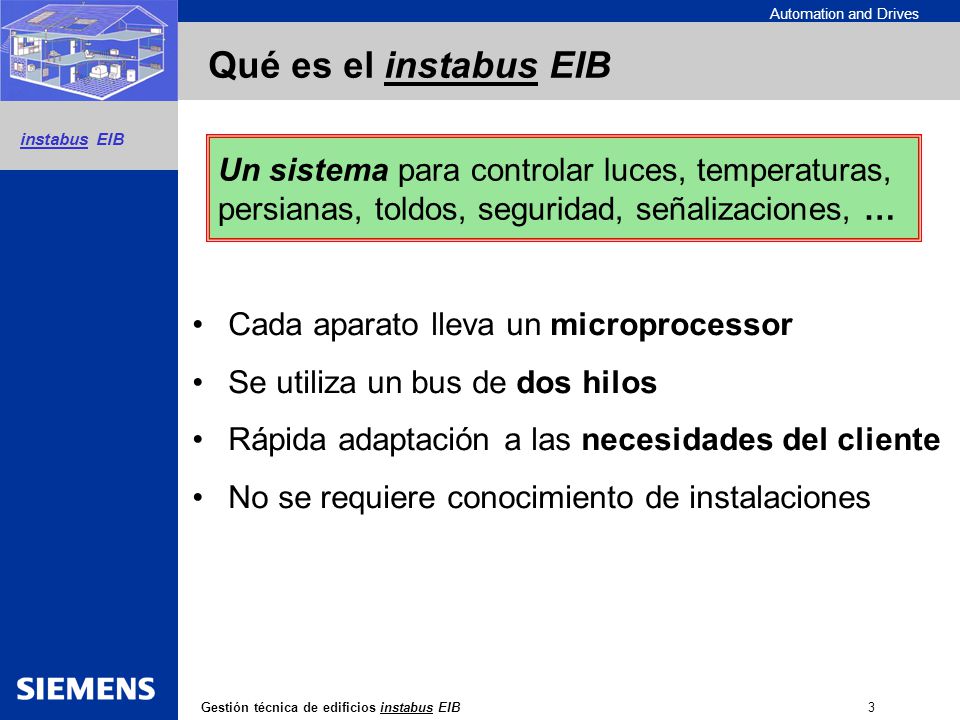

3 Qué es el instabus EIB Un sistema para controlar luces, temperaturas, persianas, toldos, seguridad, señalizaciones, … Cada aparato lleva un microprocessor Se utiliza un bus de dos hilos Rápida adaptación a las necesidades del cliente No se requiere conocimiento de instalaciones

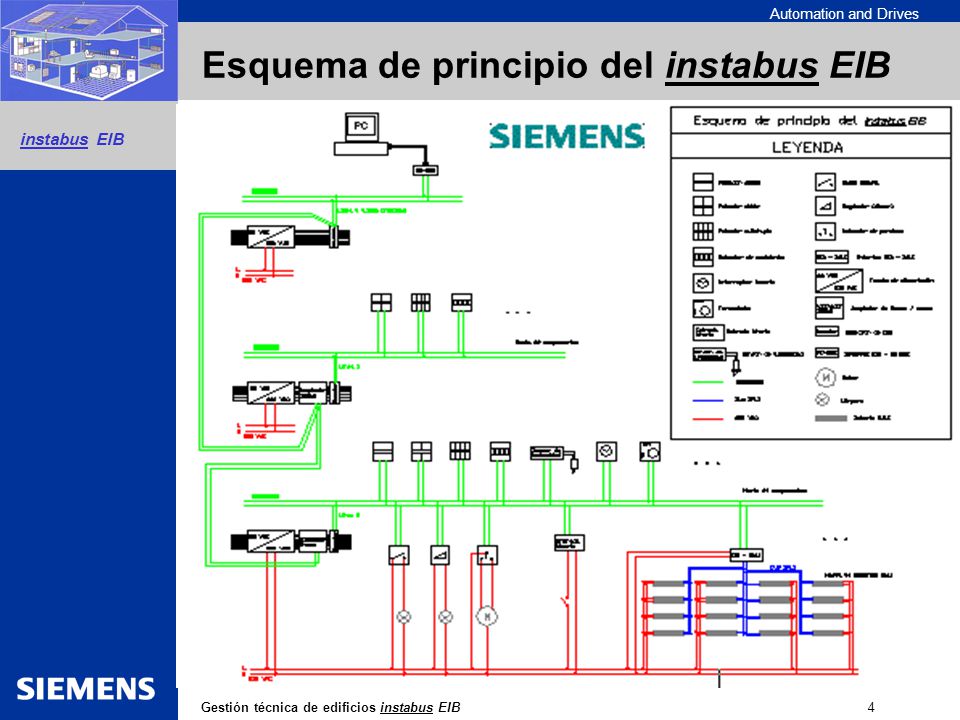

4 Esquema de principio del instabus EIB

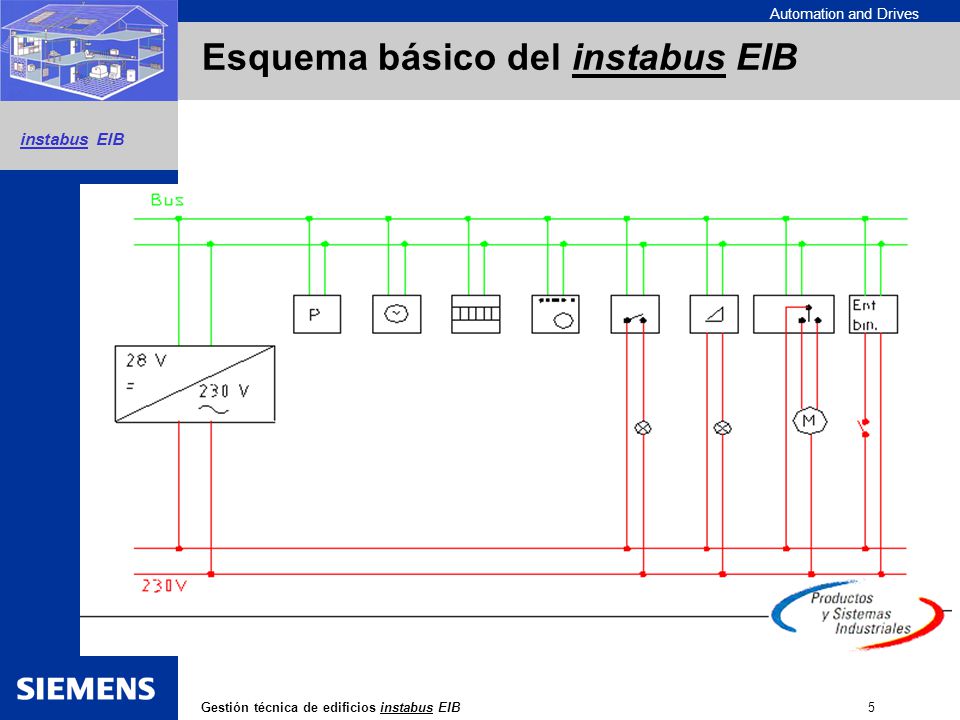

5 Esquema básico del instabus EIB

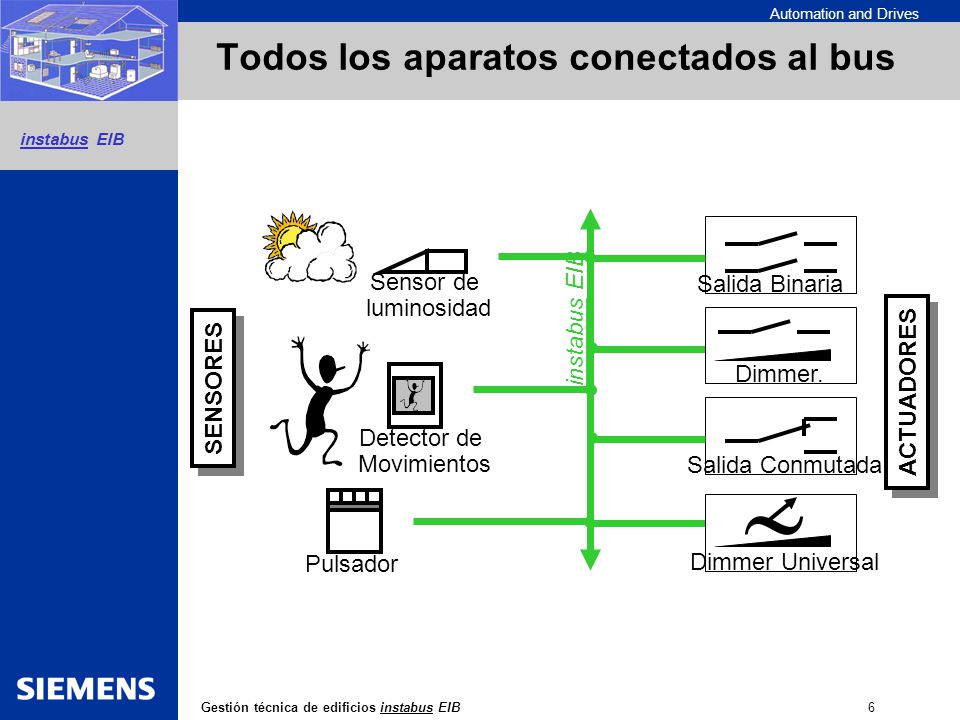

6 Todos los aparatos conectados al bus
instabus EIB SENSORES Sensor de luminosidad Detector de Movimientos Pulsador ACTUADORES Dimmer. ~ Salida Conmutada Dimmer Universal Salida Binaria

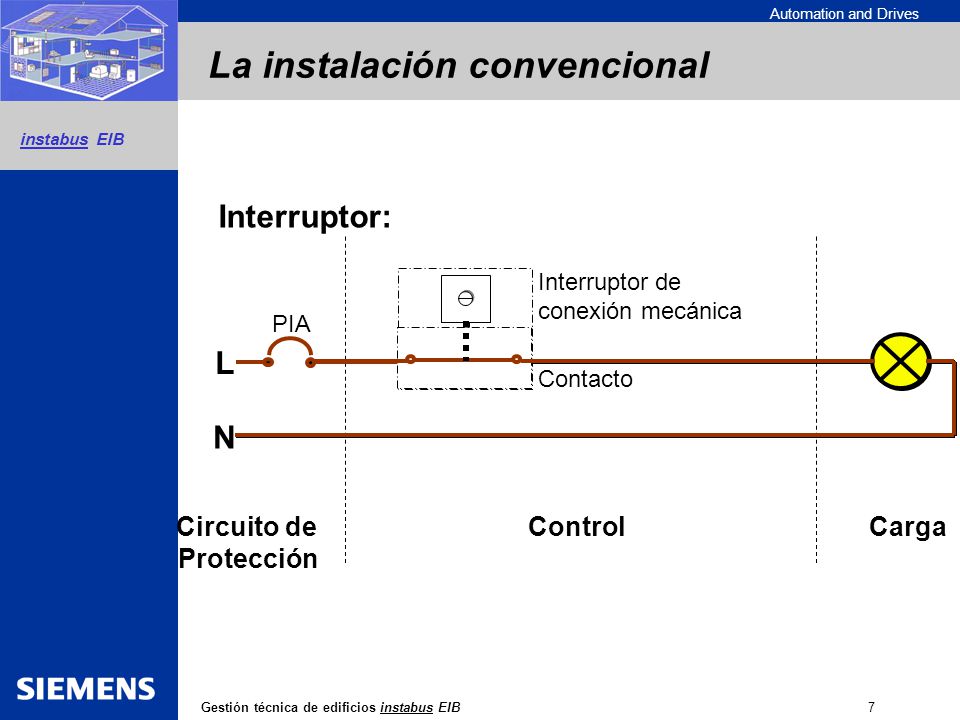

7 La instalación convencional
Interruptor: Circuito de Protección Control Carga L N Interruptor de conexión mecánica Contacto PIA

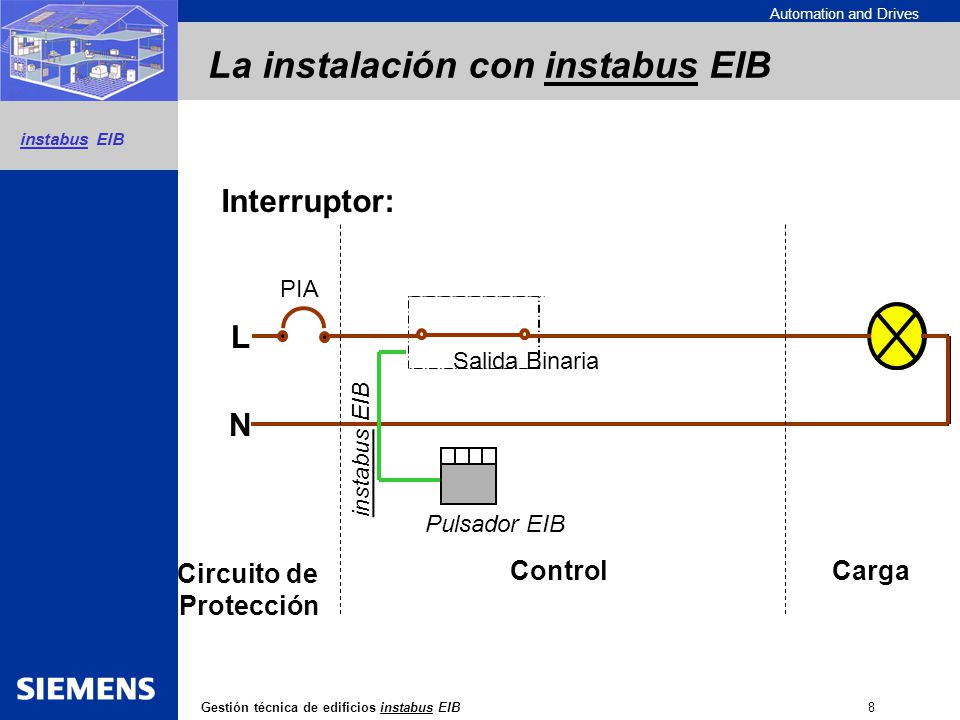

8 La instalación con instabus EIB
Interruptor: Circuito de Protección Control Carga PIA L N instabus EIB Salida Binaria Pulsador EIB

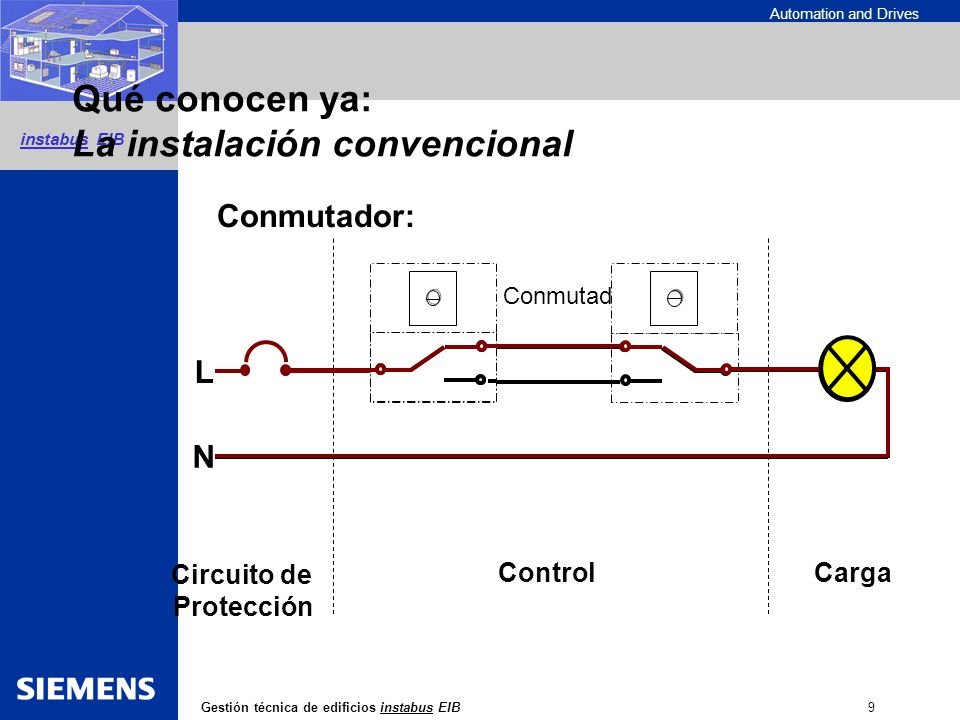

9 Qué conocen ya: La instalación convencional
Conmutador: Circuito de Protección Control Carga Conmutado L N

10 La instalación con el instabus EIB
Conmutador: Circuito de Protección Control Carga PIA L N instabus EIB Salida Binaria Pulsador EIB Pulsador EIB

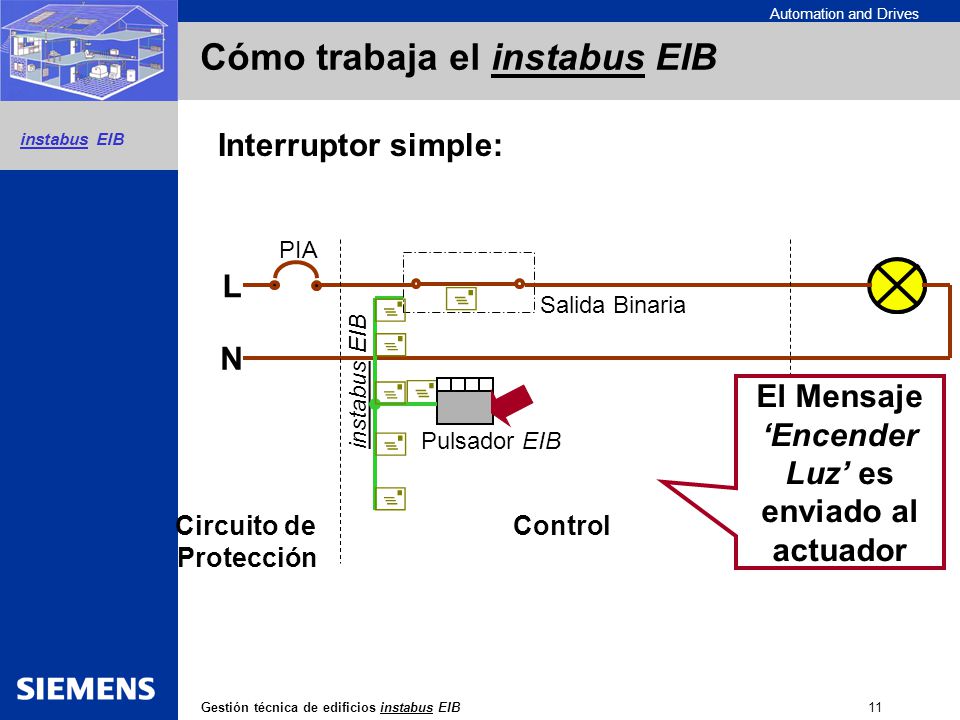

11 Cómo trabaja el instabus EIB
Interruptor simple: Circuito de Protección Control PIA L N instabus EIB + + Salida Binaria + + + El Mensaje ‘Encender Luz’ es enviado al actuador Pulsador EIB

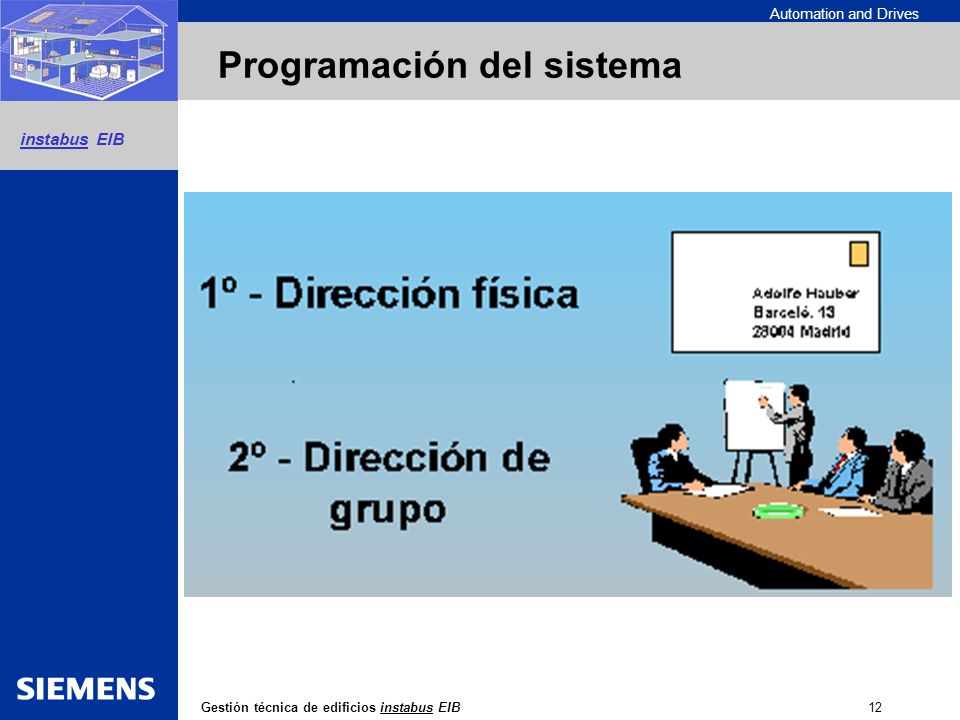

12 Programación del sistema

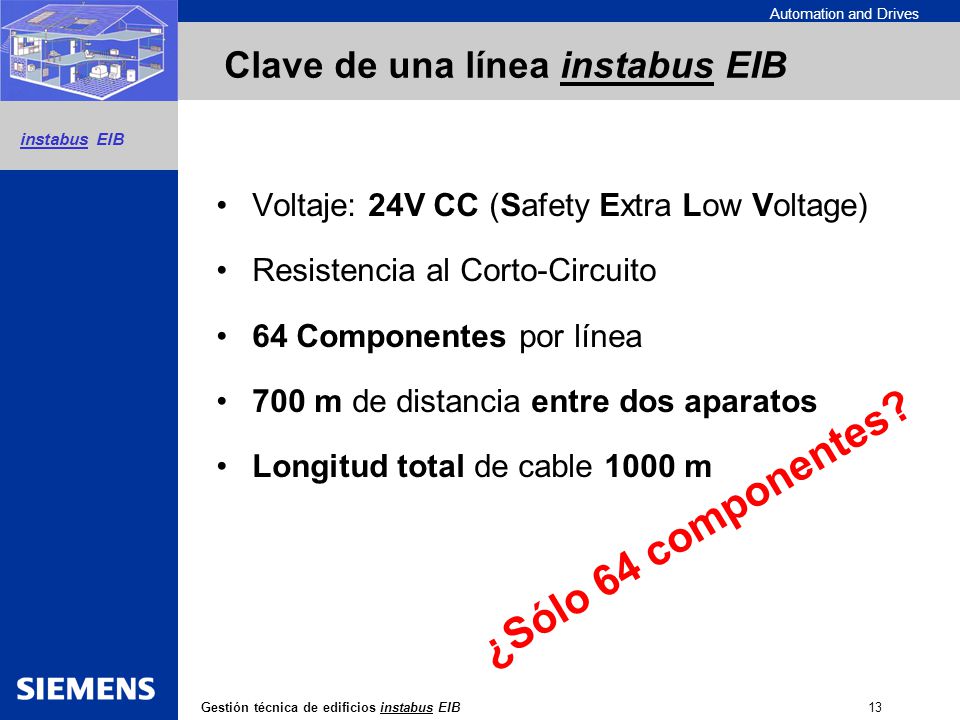

13 Clave de una línea instabus EIB
Voltaje: 24V CC (Safety Extra Low Voltage) Resistencia al Corto-Circuito 64 Componentes por línea 700 m de distancia entre dos aparatos Longitud total de cable 1000 m ¿Sólo 64 componentes?

14 ¿Qué se puede hacer cuando se necesitan más de 64 componentes?
15 zonas funcionales x lineas x 64 aparatos ap.

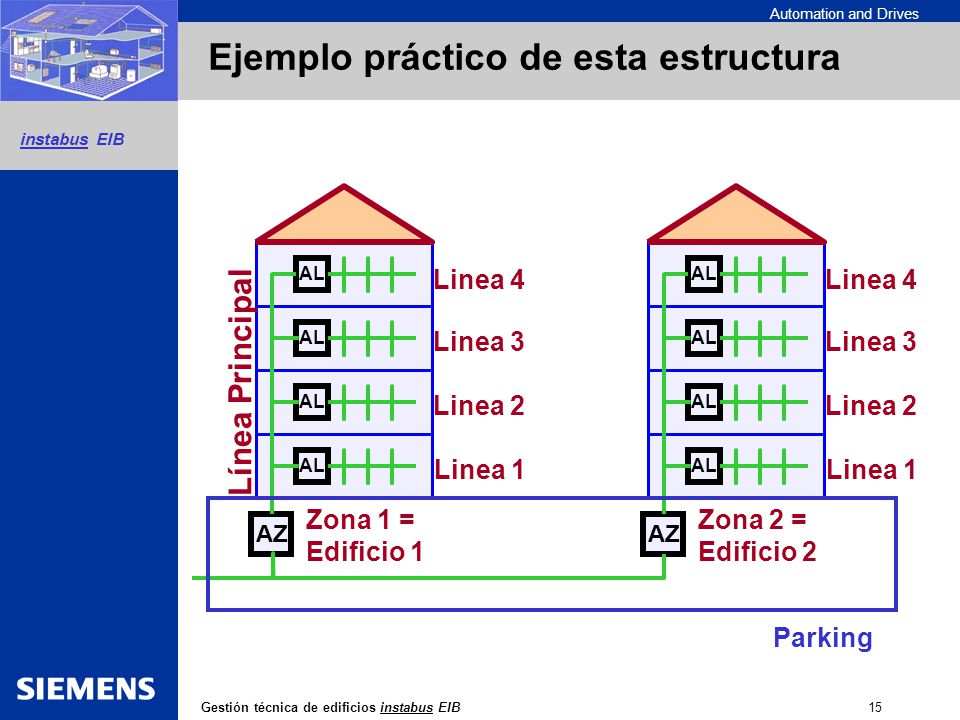

15 Ejemplo práctico de esta estructura
AL Linea 1 Linea 2 Linea 3 Linea 4 AL Linea 4 Línea Principal AL Linea 3 AL Linea 2 AL Linea 1 AZ Zona 1 = Edificio 1 Zona 2 = Edificio 2 Parking

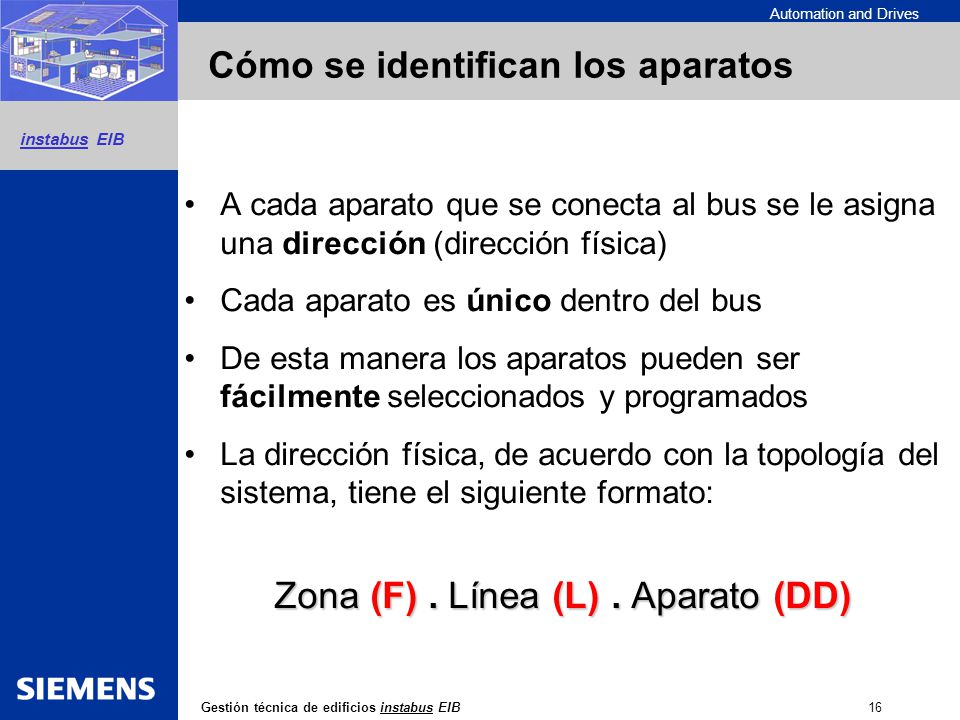

16 Cómo se identifican los aparatos
A cada aparato que se conecta al bus se le asigna una dirección (dirección física) Cada aparato es único dentro del bus De esta manera los aparatos pueden ser fácilmente seleccionados y programados La dirección física, de acuerdo con la topología del sistema, tiene el siguiente formato: Zona (F) . Línea (L) . Aparato (DD)

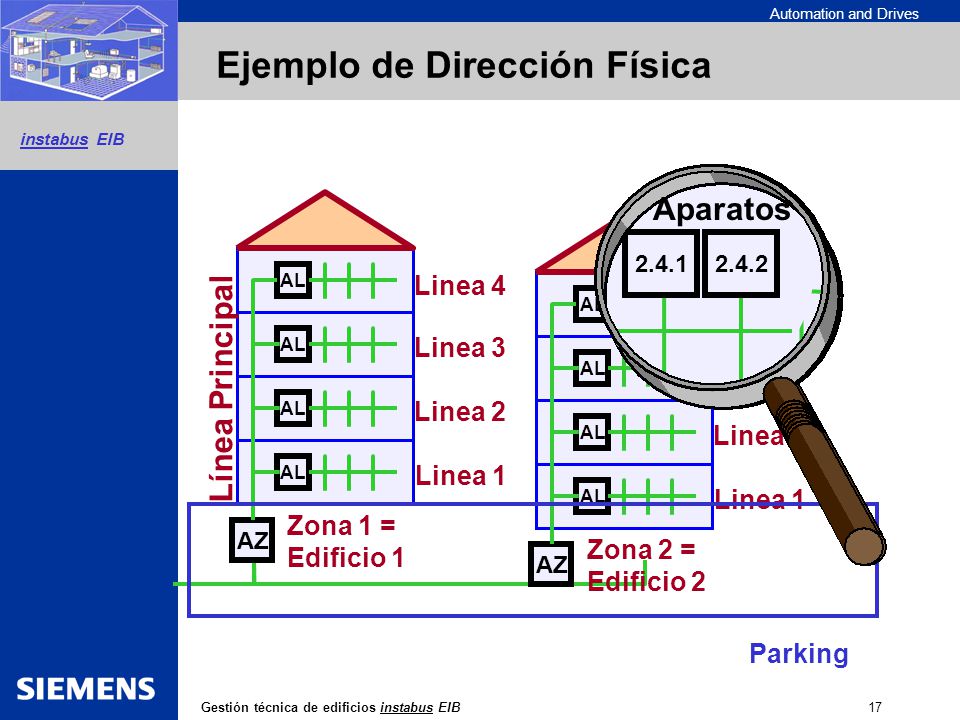

17 Ejemplo de Dirección Física
2.4.1 2.4.2 Aparatos LC 2.4.0 AZ AL Zona 1 = Edificio 1 Linea 1 Linea 2 Linea 3 Linea 4 AZ AL Zona 2 = Edificio 2 Linea 1 Linea 2 Linea 3 Linea 4 Línea Principal Parking

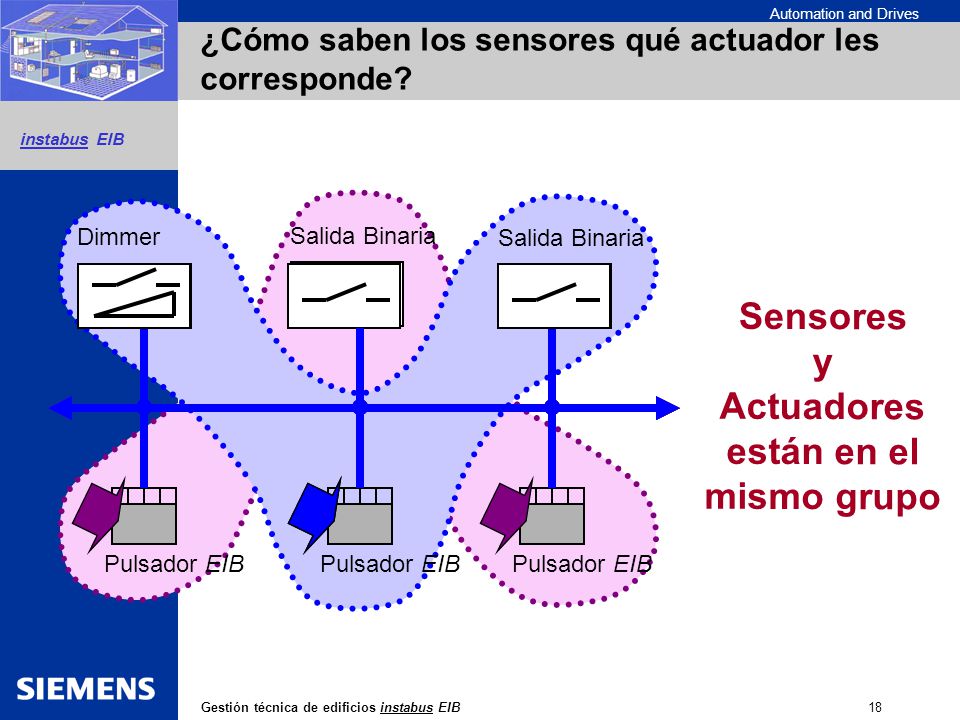

18 ¿Cómo saben los sensores qué actuador les corresponde?
Dimmer Salida Binaria Salida Binaria Sensores y Actuadores están en el mismo grupo Pulsador EIB Pulsador EIB Pulsador EIB

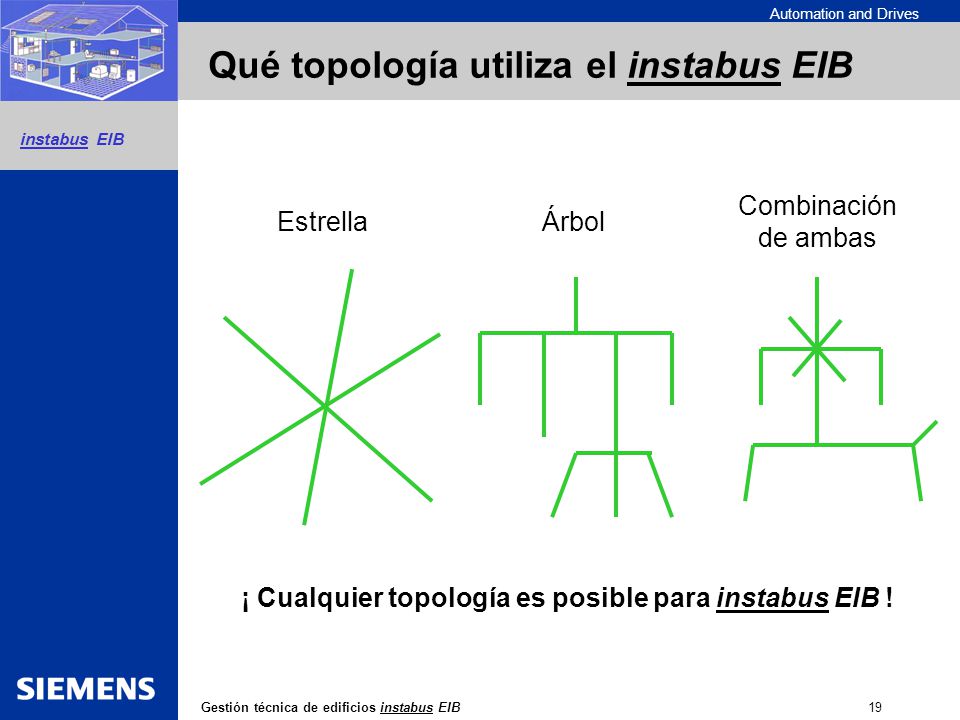

19 Qué topología utiliza el instabus EIB
Combinación de ambas Estrella Árbol ¡ Cualquier topología es posible para instabus EIB !

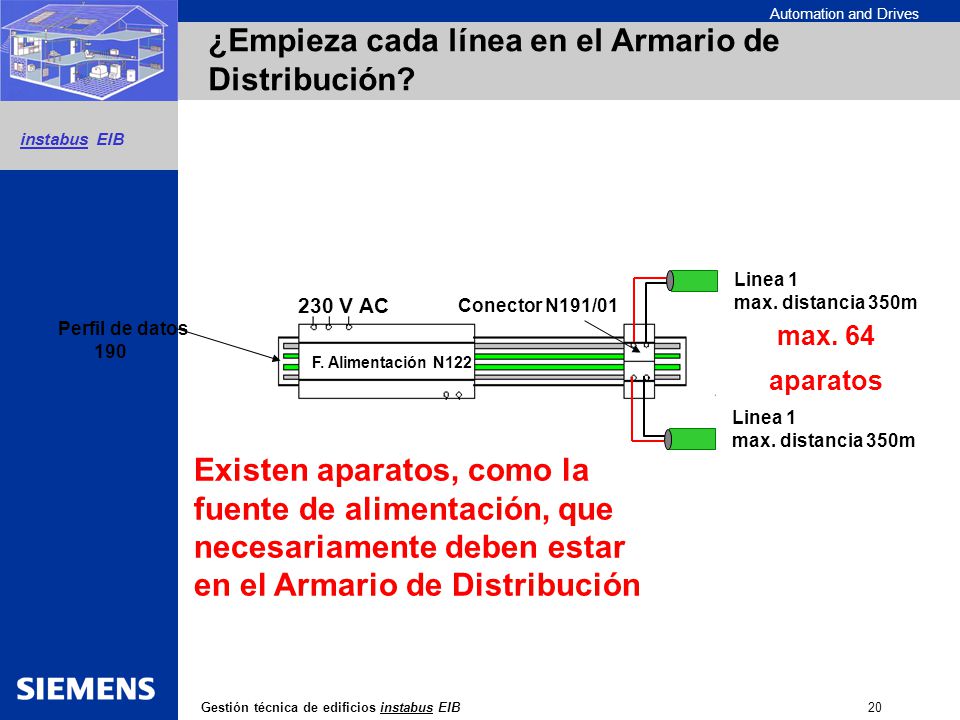

20 ¿Empieza cada línea en el Armario de Distribución?
Linea 1 max. distancia 350m Conector N191/01 Perfil de datos 190 F. Alimentación N122 230 V AC Linea 1 max. distancia 350m max. 64 aparatos Existen aparatos, como la fuente de alimentación, que necesariamente deben estar en el Armario de Distribución

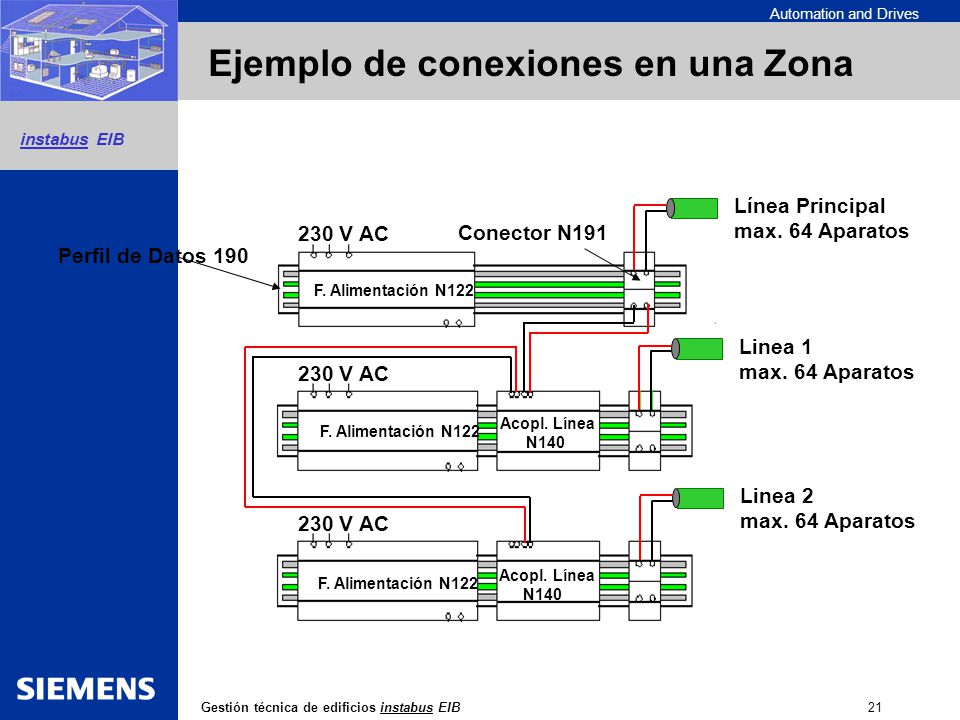

21 Ejemplo de conexiones en una Zona
Línea Principal max. 64 Aparatos Conector N191 Perfil de Datos 190 F. Alimentación N122 230 V AC Linea 1 max. 64 Aparatos F. Alimentación N122 Acopl. Línea N140 230 V AC Linea 2 max. 64 Aparatos F. Alimentación N122 Acopl. Línea N140 230 V AC

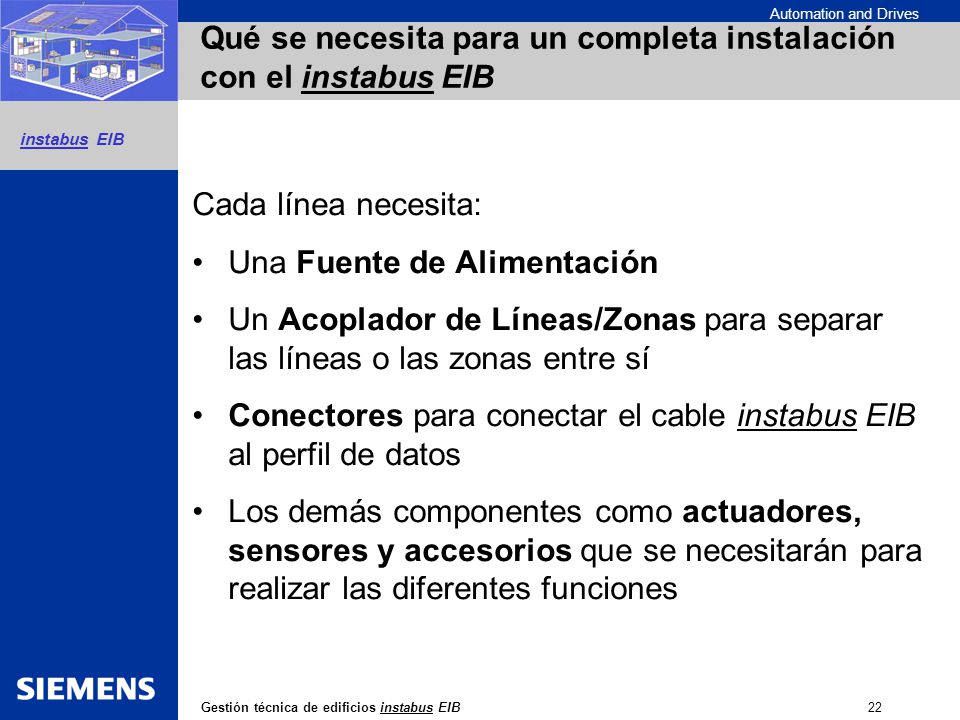

22 Qué se necesita para un completa instalación con el instabus EIB
Cada línea necesita: Una Fuente de Alimentación Un Acoplador de Líneas/Zonas para separar las líneas o las zonas entre sí Conectores para conectar el cable instabus EIB al perfil de datos Los demás componentes como actuadores, sensores y accesorios que se necesitarán para realizar las diferentes funciones

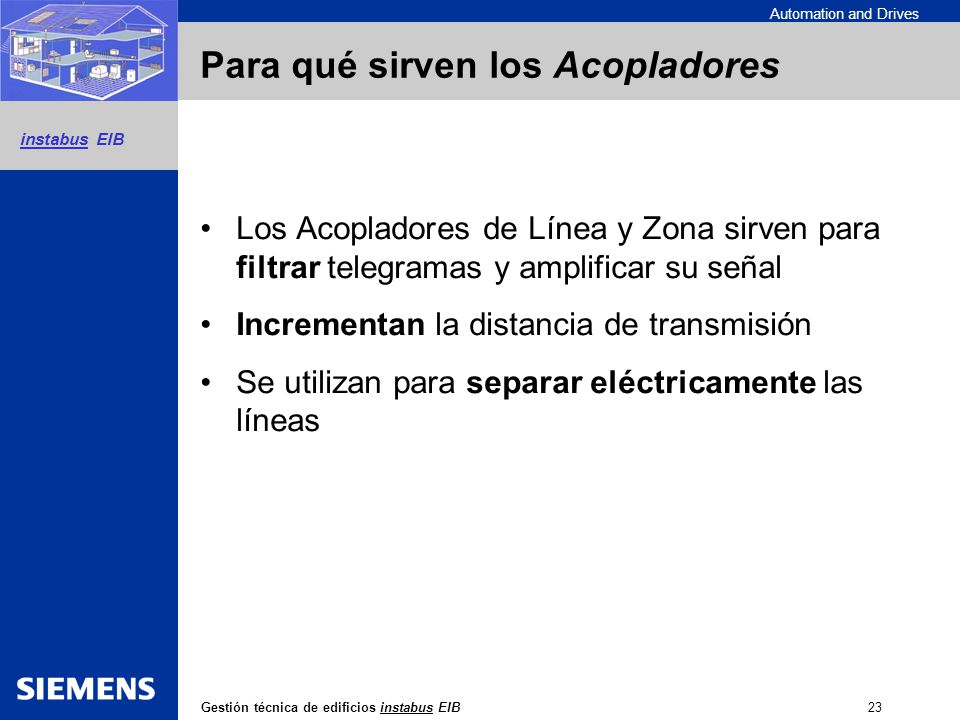

23 Para qué sirven los Acopladores
Los Acopladores de Línea y Zona sirven para filtrar telegramas y amplificar su señal Incrementan la distancia de transmisión Se utilizan para separar eléctricamente las líneas

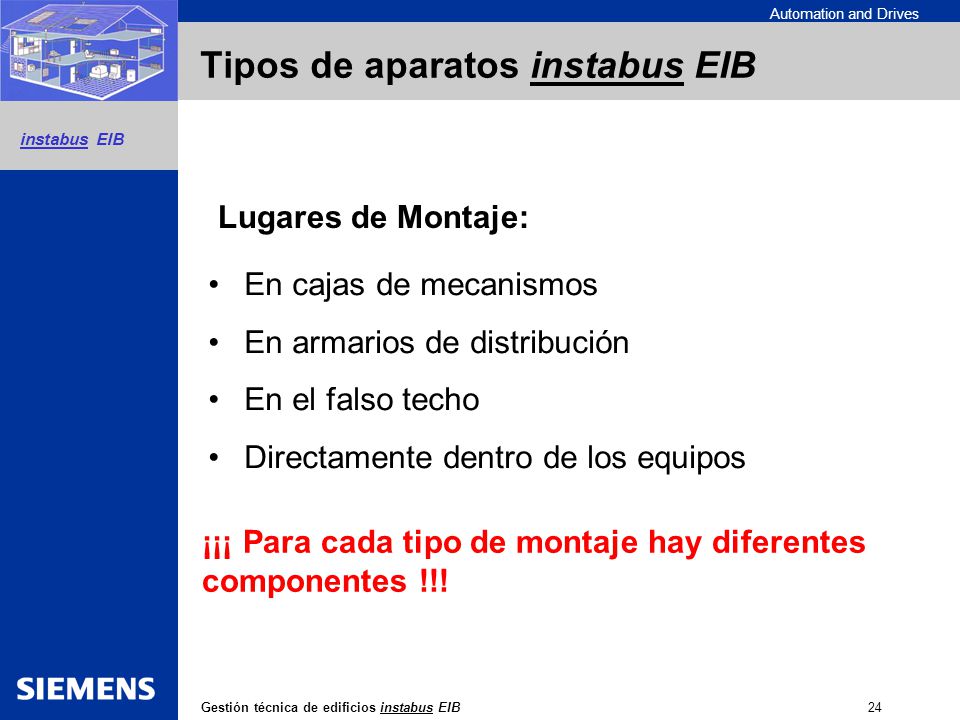

24 Tipos de aparatos instabus EIB
Lugares de Montaje: En cajas de mecanismos En armarios de distribución En el falso techo Directamente dentro de los equipos ¡¡¡ Para cada tipo de montaje hay diferentes componentes !!!
