1 SESION 2 I.S.T CENFOTES MRP

2 RED CORPORATIVA I.S.T CENFOTES MRP

3 Tipos de Redes Extensión
Extensión De acuerdo con la distribución geográfica, se habla de redes: ·        Locales o LAN. ·        Metropolitanas o MAN. ·        Extensas o WAN. I.S.T CENFOTES MRP

4 Topologías I.S.T CENFOTES MRP

5 Anillo Es una de las tres principales topologías de red. Las estaciones están unidas una con otra formando un círculo por medio de un cable común. Las señales circulan en un solo sentido alrededor del círculo, regenerándose en cada nodo. I.S.T CENFOTES MRP

6 Estrella Es otra de las tres principales topologías. La red se une en un único punto, normalmente con control centralizado, como un concentrador de cableado. I.S.T CENFOTES MRP

7 Bus Es la tercera de las topologías principales. Las estaciones están conectadas por un único segmento de cable. A diferencia del anillo, el bus es pasivo, no se produce regeneración de las señales en cada nodo. I.S.T CENFOTES MRP

8 MEDIOS DE TRANSMISIÓN I.S.T CENFOTES MRP

9 El medio físico es el medio sobre el que se envían las señales eléctricas para realizar la transmisión de la información, es utilizado para conectar los equipos informáticos que constituyen la red. Los medios más comunes en la actualidad son: Cables de cobre. Fibra óptica. Radio. Luz. I.S.T CENFOTES MRP

10 CABLES DE COBRE. Los cables de cobre utilizados para transmisión son conductores clásicos que en ocasiones no son de este metal, sino aleaciones que mejoran las características eléctricas del cable. Los tipos de cables más utilizados para la transmisión de datos son: I.S.T CENFOTES MRP

11 COAXIAL. El término coaxial quiere decir eje común ya que un cable coaxial está formado por un conductor central rodeado de una capa de material aislante o dieléctrico, rodeada a su vez por una malla de hilos conductores cubierta por una funda de material aislante y protector, Formado así cuatro capas concéntricas, como se ve en la figura: I.S.T CENFOTES MRP

12 I.S.T CENFOTES MRP

13 Twinaxial. Este tipo de cable es una variación del coaxial que dispone de dos conductores centrales, envueltos cada uno en un aislante. Se utiliza en instalaciones de redes de tipo token ring I.S.T CENFOTES MRP

14 Par trenzado sin pantalla (UTP, Unshielded Twisted Pair).
En este tipo de cable, los conductores aislados se trenzan entre sí en pares y todos los pares del cable a su vez. Esto reduce las interferencias entre pares y la emisión de señales. Estos cables se utilizan, sobre todo, para los sistemas de cableado integral, combinando telefonía y redes de transmisión de datos, principalmente 10baseT I.S.T CENFOTES MRP

15 FIBRA ÓPTICA Las fibras se utilizan como guías de haces de luz láser sobre los cuales se modulan las señales que transmiten la información, permitiendo que la luz describa trayectorias curvadas, necesarias para poder instalar las redes en los edificios. RADIO Las ondas de radio fueron el primer medio utilizado para transmitir información y, gracias a los avances tecnológicos como la telefonía celular y el auge de los equipos portátiles, se están convirtiendo en uno de los medios de transmisión más utilizados en la actualidad. I.S.T CENFOTES MRP

16 TECNOLOGIA DE REDES I.S.T CENFOTES MRP

17 Redes Ethernet Este sistema de red de área local se ha convertido en uno de los estándares de facto del mercado de redes de área local. Es una red de transmisión en banda base con una velocidad de transmisión binaria de 10 Mbps, topología tipo Bus y el sistema de acceso al medio CSMA/CD, de acuerdo con la norma IEEE 802.3, adoptada por ISO como ISO I.S.T CENFOTES MRP

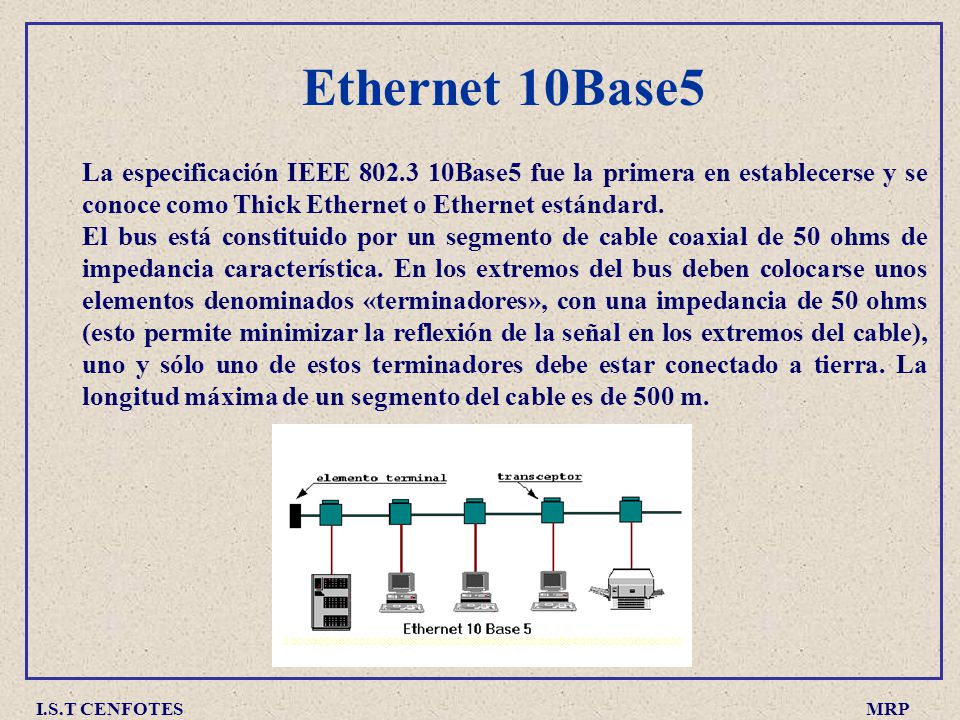

18 Ethernet 10Base5 La especificación IEEE Base5 fue la primera en establecerse y se conoce como Thick Ethernet o Ethernet estándard. El bus está constituido por un segmento de cable coaxial de 50 ohms de impedancia característica. En los extremos del bus deben colocarse unos elementos denominados «terminadores», con una impedancia de 50 ohms (esto permite minimizar la reflexión de la señal en los extremos del cable), uno y sólo uno de estos terminadores debe estar conectado a tierra. La longitud máxima de un segmento del cable es de 500 m. I.S.T CENFOTES MRP

19 Ethernet 10Base2 Este estándar surgió a raíz del problema de flexibilidad del cable grueso y para disminuir los costes de material (transceptores) y de instalación. Se suele denominar Thin Ethernet por el cable coaxial fino que se usa, o CheaperNet por su bajo coste. Las estaciones se conectan mediante una tarjeta de red con conexión tipo BNC. Un conector en T permite enlazarla con el cable coaxial para formar una cadena de hasta 30 estaciones sobre una distancia máxima de 185 metros. Esta solución se utiliza en redes pequeñas y permite su expansión conectándose a una red principal (backbone) en Thin Ethernet o utilizando repetidores multipuerta. I.S.T CENFOTES MRP

20 Ethernet 10BaseT (Twisted pair Ethernet)
Esta norma permite implementar redes Ethernet sobre cables de pares telefónicos, sin apantallar. El estándar 10BaseT utiliza un elemento concentrador llamado hub, que es un sistema con funciones de repetidor multipuerta. En este sistema la señal llega a través del par trenzado a una de las puertas, siendo regenerada eléctricamente y enviada a las demás salidas. Este elemento también se encarga de desconectar las salidas cuando se produce una situación de error. La distancia máxima de un segmento es de 100 metros, aunque algunos fabricantes proporcionan cables o tarjetas que permiten aumentar la distancia hasta 150 metros. I.S.T CENFOTES MRP

21 I.S.T CENFOTES MRP

22 Ethernet 10BaseF (Fiber Optic Ethernet)
Esta norma permite implementar redes Ethernet sobre cables de fibra óptica multimodo. La distancia máxima de un segmento es de 2 kilómetros. I.S.T CENFOTES MRP

23 Redes Token Ring Es una red en banda base con topología funcional en anillo y con sistema de acceso por paso de testigo, de acuerdo con la norma IEEE Este tipo de redes de área local, presentada por IBM en 1985, se ha convertido en otro de los estándares debido al apoyo de la primera empresa informática mundial. I.S.T CENFOTES MRP

24 Redes TokenBus Token Bus combina la estructura de bus de las redes Ethernet y el sistema de testigo de las Token Ring. El modo de transmisión es el de banda ancha sobre cable coaxial, las velocidades de canal varían entre 1 y 10 Mbps. Este tipo de redes está contemplada por el estándar IEEE 802.4, aunque su uso no está muy extendido. I.S.T CENFOTES MRP

25 FDDI. Fiber Distributed Data Interface. Es una especificación de red sobre fibra óptica con topología de doble anillo, control de acceso al medio por paso de testigo y una velocidad de transmisión de 100 Mbits/s. Esta especificación estaba destinada a sustituir a la Ethernet pero el retraso en terminar las especificaciones por parte de los comités y los avances en otras tecnologías, principalmente Ethernet, la han relegado a unas pocas aplicaciones como interconexión de edificios. I.S.T CENFOTES MRP

26 Frame Relay. Frame Relay (Paso de tramas) puede ser tanto un servicio prestado por una compañía telefónica como una especificación de red privada. Este sistema de transmisión permite velocidades de 56 kbits/s, n x 64 kbits/s o 2 Mbits/s. El servicio se puede establecer con líneas punto a punto entre Routers o por medio de una conexión con una red pública. I.S.T CENFOTES MRP

27 ATM. Asynchronous Transfer Mode(Modo de transferencia asíncrono). Es la especificación más reciente y con mayor futuro. Permite velocidades de a partir de 156 Mbits/s legando a superar los 560 Mbits/s. Se basa en la transmisión de pequeños paquetes de datos de 56 bytes, con una mínima cabecera de dirección que son conmutados por equipos de muy alta velocidad. I.S.T CENFOTES MRP

28 PROTOCOLOS I.S.T CENFOTES MRP

29 IPX/SPX Internet Packet eXchange/Sequenced Packet eXchange.
Es el conjunto de protocolos de bajo nivel utilizados por el sistema operativo de red Netware de Novell. SPX actúa sobre IPX para asegurar la entrega de los datos. I.S.T CENFOTES MRP

30 NetBEUI NetBIOS Extended User Interface (Interfaz de usuario extendido para NetBIOS). Es la versión de Microsoft del NetBIOS (Network Basic Input/Output System, sistema básico de entrada/salida de red), que es el sistema de enlazar el software y el hardware de red en los PCs. Este protocolo es la base de la red de Microsoft Windows para Trabajo en Grupo. I.S.T CENFOTES MRP

31 TCP/IP Este no es un protocolo, si no un conjunto de protocolos, que toma su nombre de los dos más conocidos: TCP (Transmission Control Protocol, protocolo de control de transmisión) e IP (Internet Protocol). Esta familia de protocolos es la base de la red Internet, la mayor red de ordenadores del mundo. Por lo cual, se ha convertido en el más extendido. I.S.T CENFOTES MRP

32 X.25 Es un protocolo utilizado principalmente en WAN y, sobre todo, en las redes públicas de transmisión de datos. Funciona por conmutación de paquetes, esto es, que los bloques de datos contienen información del origen y destino de los mismos para que la red los pueda entregar correctamente aunque cada uno circule por un camino diferente. I.S.T CENFOTES MRP
