Telecomunicaciones Tabla de Contenidos
2
Tabla de Contenidos El proceso para un entregable comienza con el trazado del plano, en este caso las rutas subterráneas para el cableado de telecomunicaciones.
3

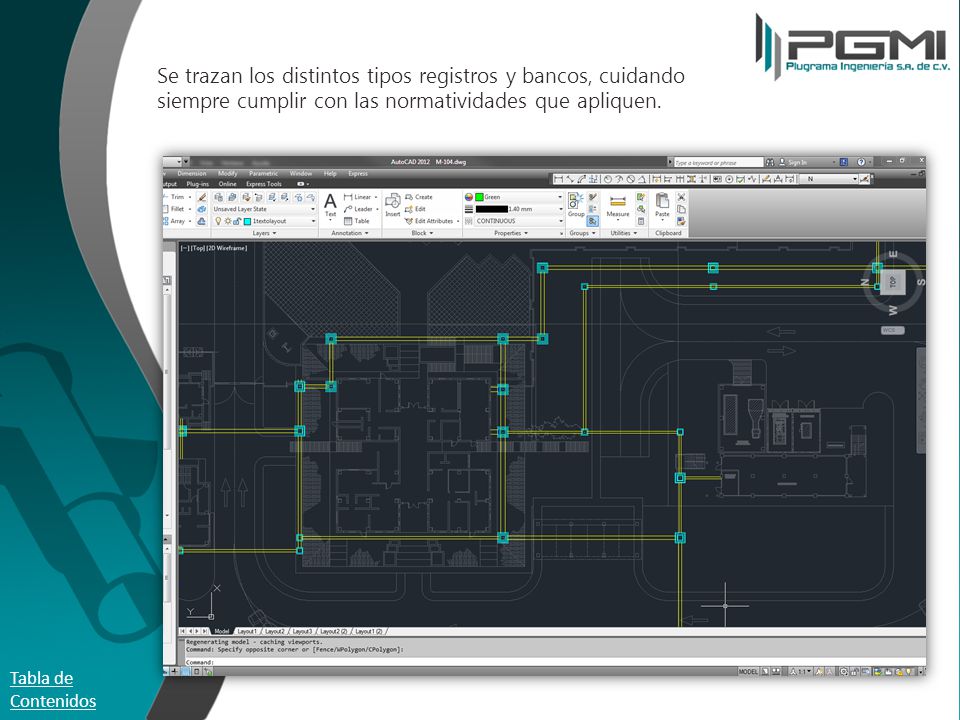

Tabla de Contenidos Se trazan los distintos tipos registros y bancos, cuidando siempre cumplir con las normatividades que apliquen.
4

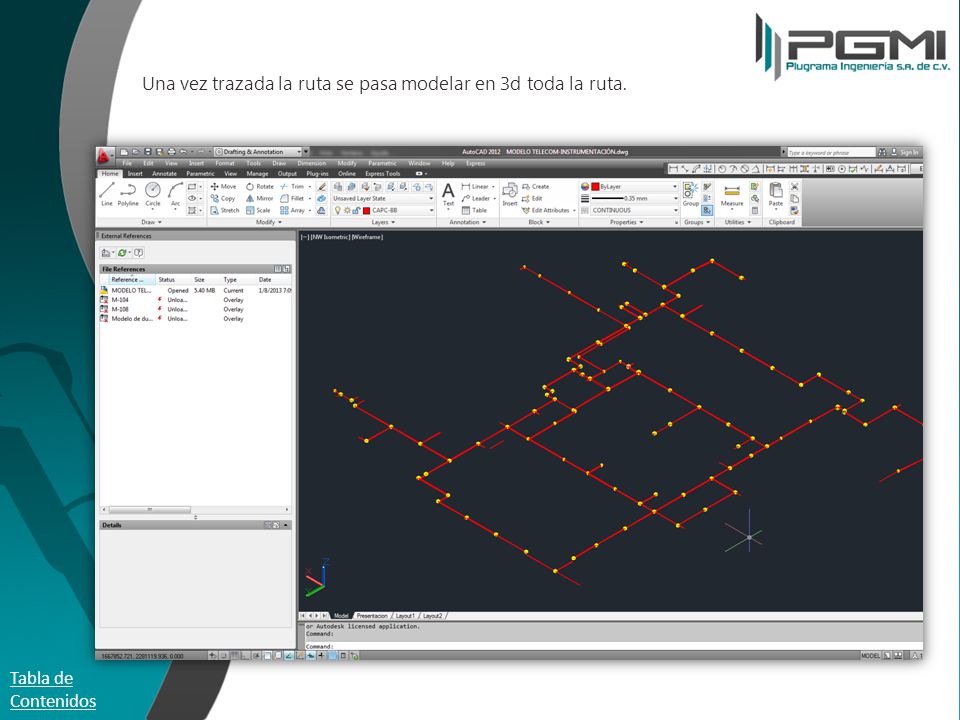

Tabla de Contenidos Una vez trazada la ruta se pasa modelar en 3d toda la ruta.
5

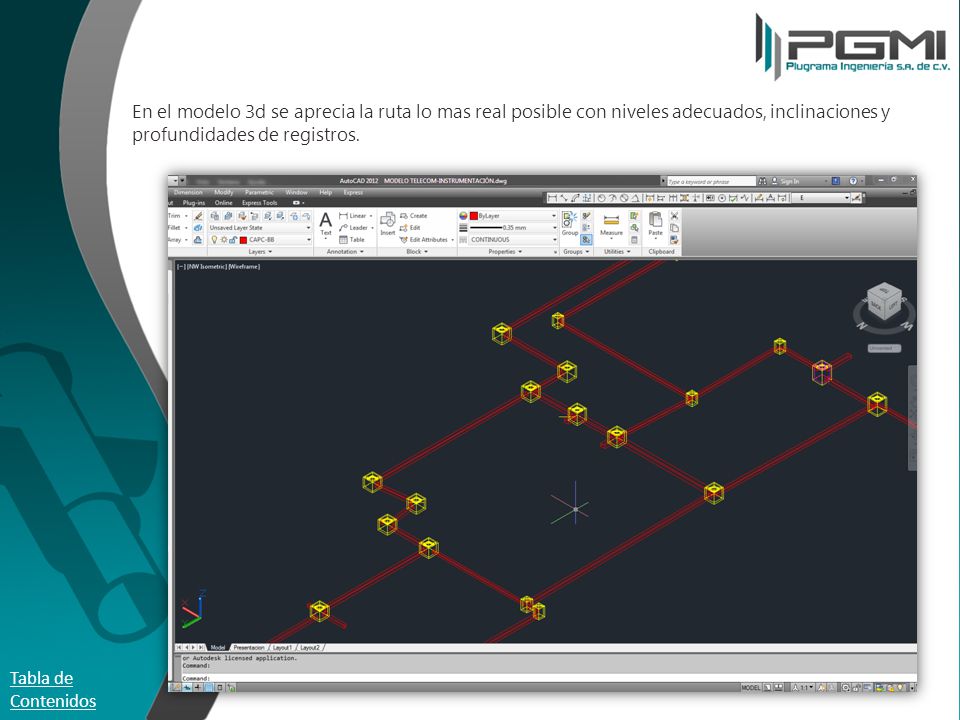

Tabla de Contenidos En el modelo 3d se aprecia la ruta lo mas real posible con niveles adecuados, inclinaciones y profundidades de registros.
6

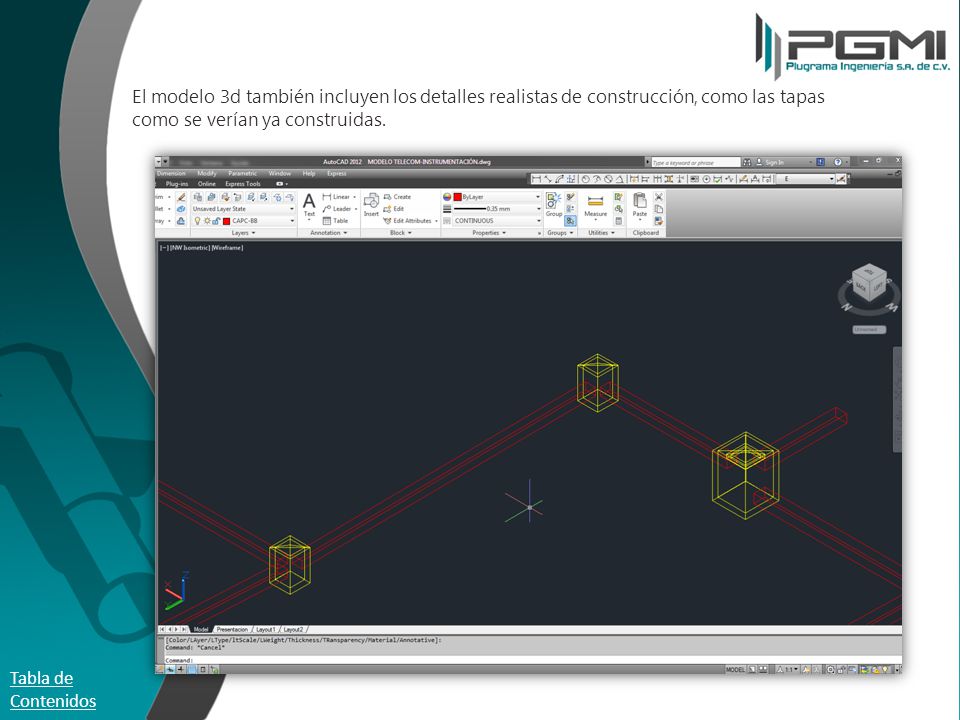

Tabla de Contenidos El modelo 3d también incluyen los detalles realistas de construcción, como las tapas como se verían ya construidas.
7

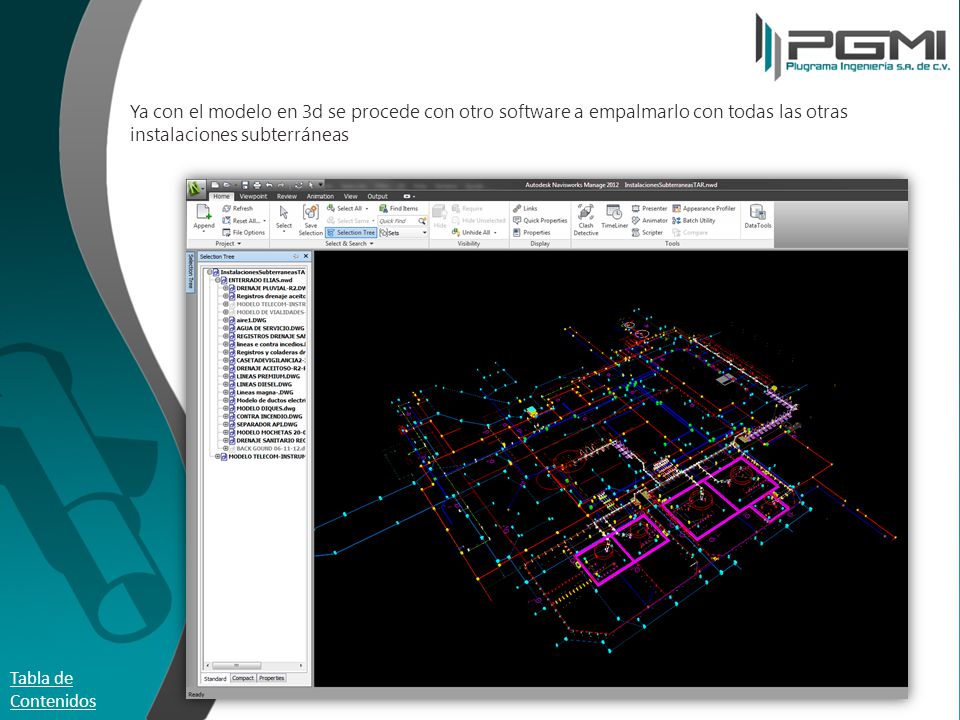

Tabla de Contenidos Ya con el modelo en 3d se procede con otro software a empalmarlo con todas las otras instalaciones subterráneas
8

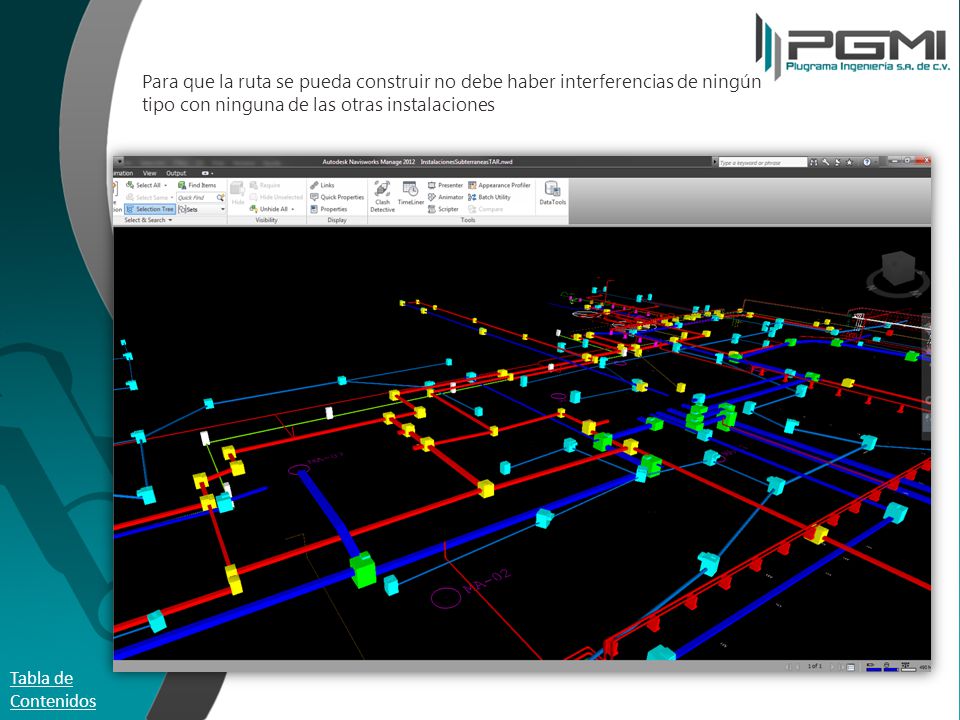

Tabla de Contenidos Para que la ruta se pueda construir no debe haber interferencias de ningún tipo con ninguna de las otras instalaciones
9

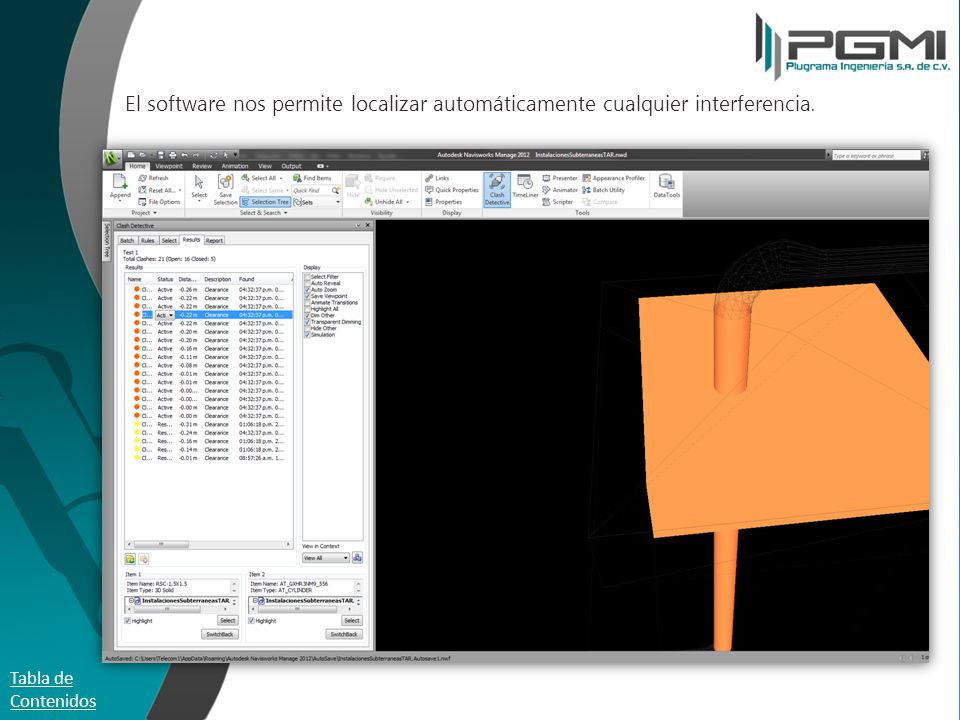

Tabla de Contenidos El software nos permite localizar automáticamente cualquier interferencia.
10

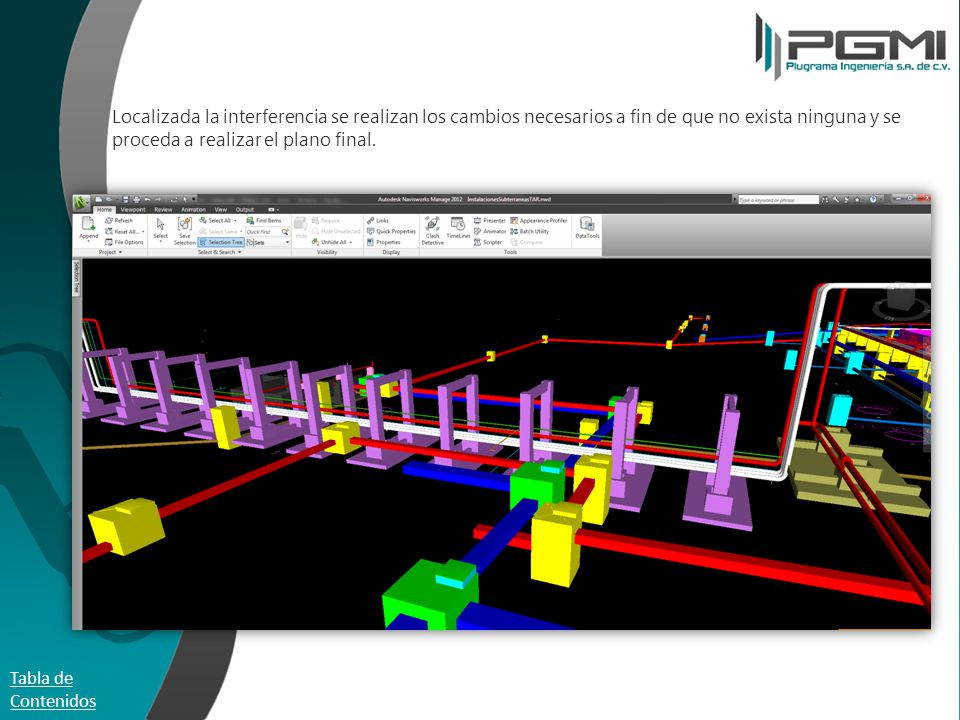

Tabla de Contenidos Localizada la interferencia se realizan los cambios necesarios a fin de que no exista ninguna y se proceda a realizar el plano final.
11

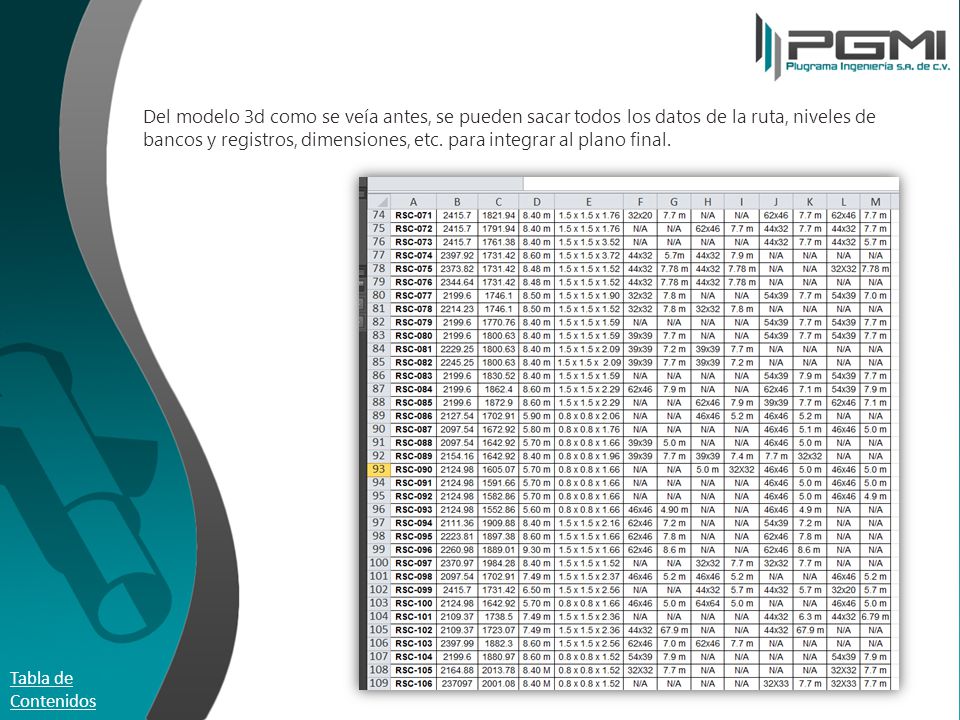

Tabla de Contenidos Del modelo 3d como se veía antes, se pueden sacar todos los datos de la ruta, niveles de bancos y registros, dimensiones, etc. para integrar al plano final.
12

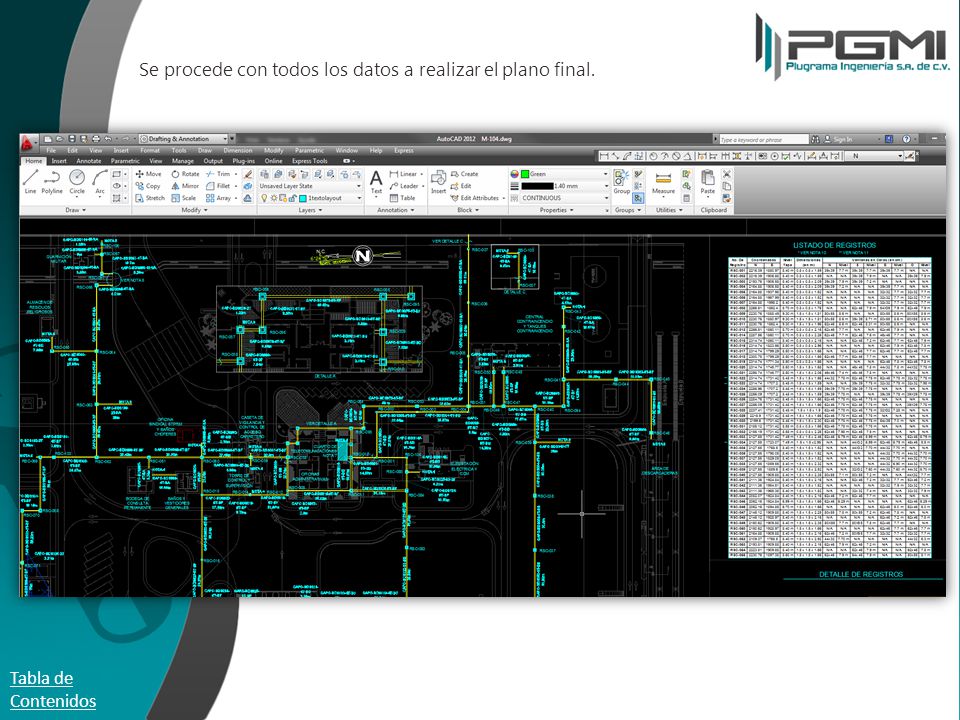

Tabla de Contenidos Se procede con todos los datos a realizar el plano final.
13

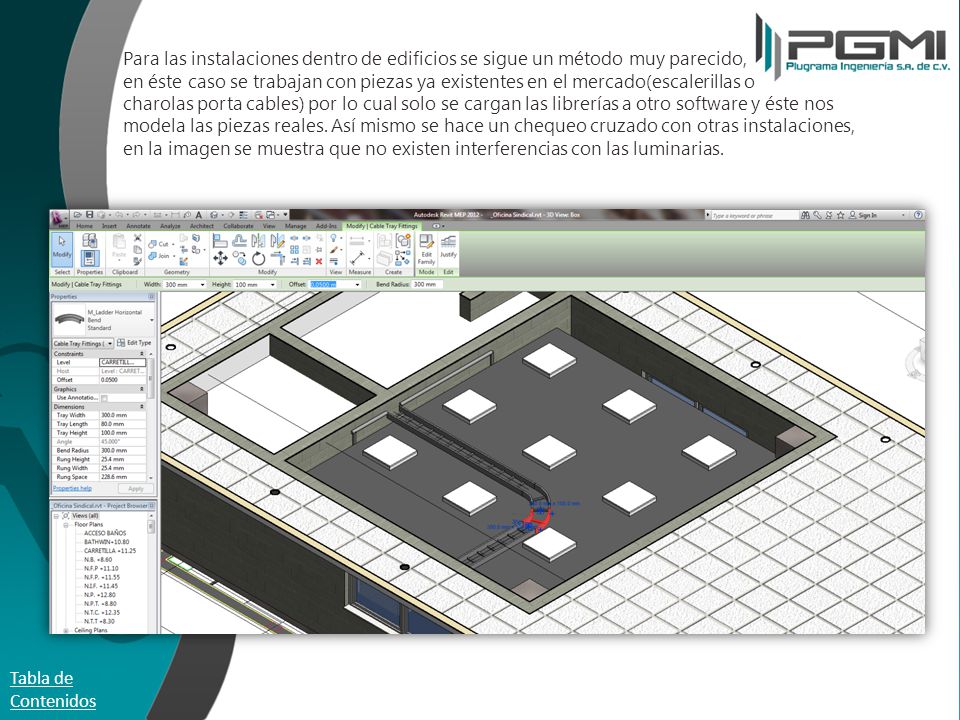

Tabla de Contenidos Para las instalaciones dentro de edificios se sigue un método muy parecido, en éste caso se trabajan con piezas ya existentes en el mercado(escalerillas o charolas porta cables) por lo cual solo se cargan las librerías a otro software y éste nos modela las piezas reales. Así mismo se hace un chequeo cruzado con otras instalaciones, en la imagen se muestra que no existen interferencias con las luminarias.
14
Tabla de Contenidos El software nos permite ubicar las escalerillas en cualquier nivel y saber los datos reales de cada pieza, en la imagen se muestra la escalerilla bajo piso falso.
15

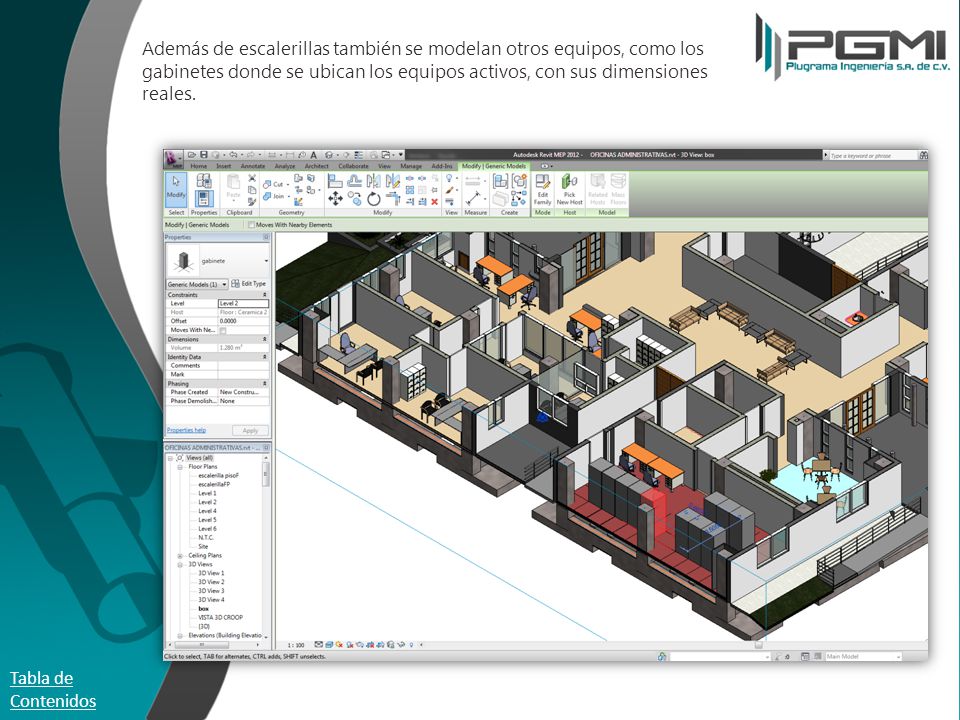

Tabla de Contenidos Además de escalerillas también se modelan otros equipos, como los gabinetes donde se ubican los equipos activos, con sus dimensiones reales.
16

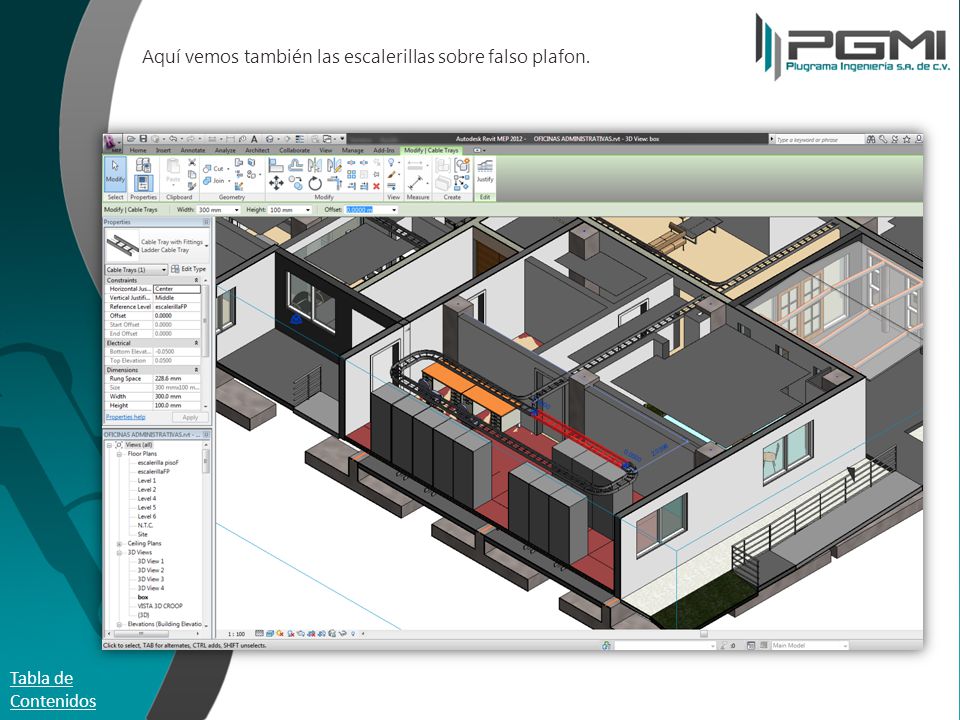

Tabla de Contenidos Aquí vemos también las escalerillas sobre falso plafon.
17

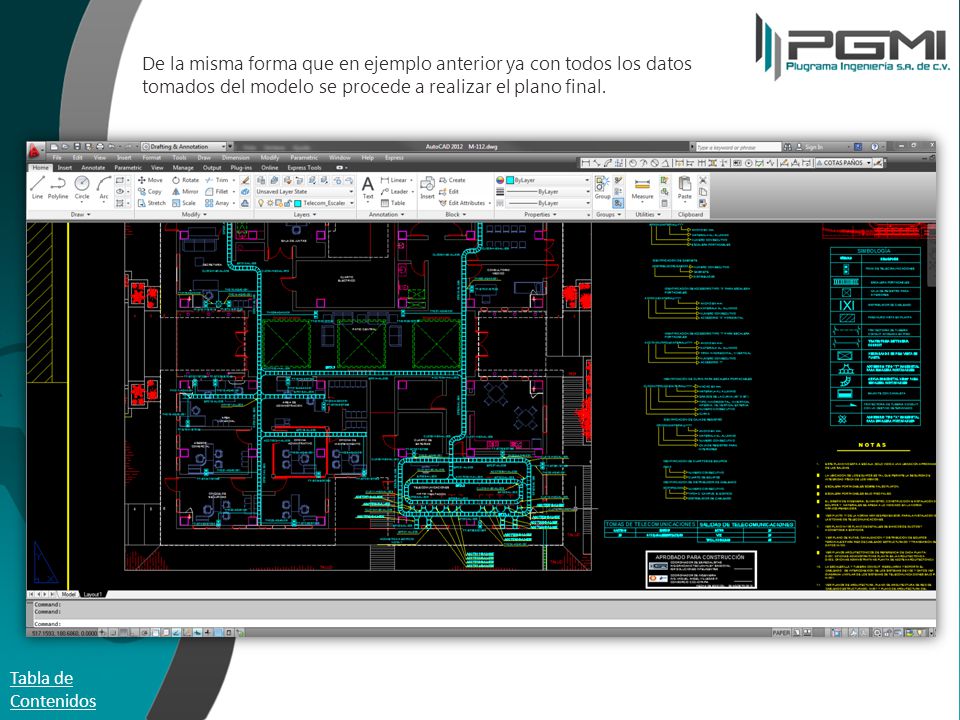

Tabla de Contenidos De la misma forma que en ejemplo anterior ya con todos los datos tomados del modelo se procede a realizar el plano final.
18

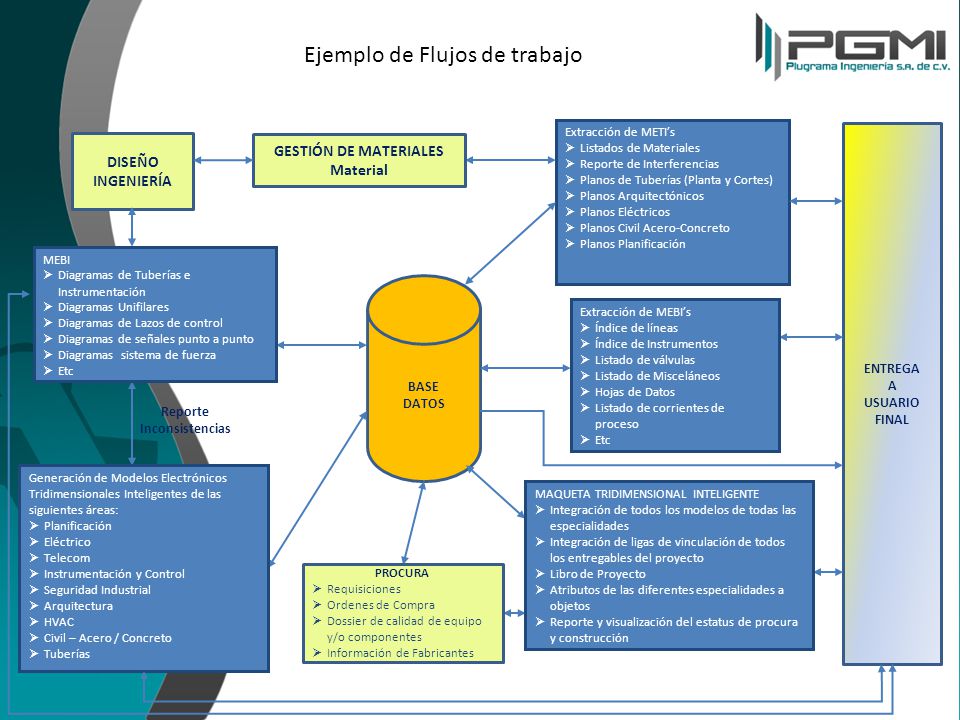

ENTREGA A USUARIO FINAL BASE DATOS Extracción de METI’s Listados de Materiales Reporte de Interferencias Planos de Tuberías (Planta y Cortes) Planos Arquitectónicos Planos Eléctricos Planos Civil Acero-Concreto Planos Planificación DISEÑO INGENIERÍA Reporte Inconsistencias MEBI Diagramas de Tuberías e Instrumentación Diagramas Unifilares Diagramas de Lazos de control Diagramas de señales punto a punto Diagramas sistema de fuerza Etc Extracción de MEBI’s Índice de líneas Índice de Instrumentos Listado de válvulas Listado de Misceláneos Hojas de Datos Listado de corrientes de proceso Etc MAQUETA TRIDIMENSIONAL INTELIGENTE Integración de todos los modelos de todas las especialidades Integración de ligas de vinculación de todos los entregables del proyecto Libro de Proyecto Atributos de las diferentes especialidades a objetos Reporte y visualización del estatus de procura y construcción PROCURA Requisiciones Ordenes de Compra Dossier de calidad de equipo y/o componentes Información de Fabricantes Generación de Modelos Electrónicos Tridimensionales Inteligentes de las siguientes áreas: Planificación Eléctrico Telecom Instrumentación y Control Seguridad Industrial Arquitectura HVAC Civil – Acero / Concreto Tuberías GESTIÓN DE MATERIALES Material Ejemplo de Flujos de trabajo
