1 PESO Y BALANCE

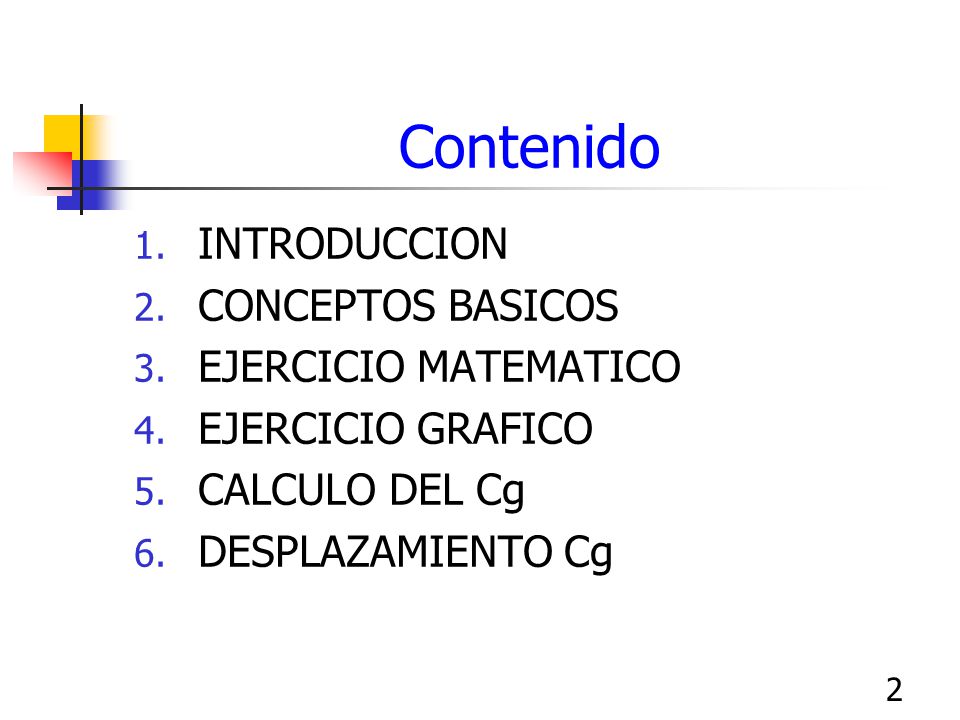

2 Contenido INTRODUCCION CONCEPTOS BASICOS EJERCICIO MATEMATICO
EJERCICIO GRAFICO CALCULO DEL Cg DESPLAZAMIENTO Cg

3 1. Introducción

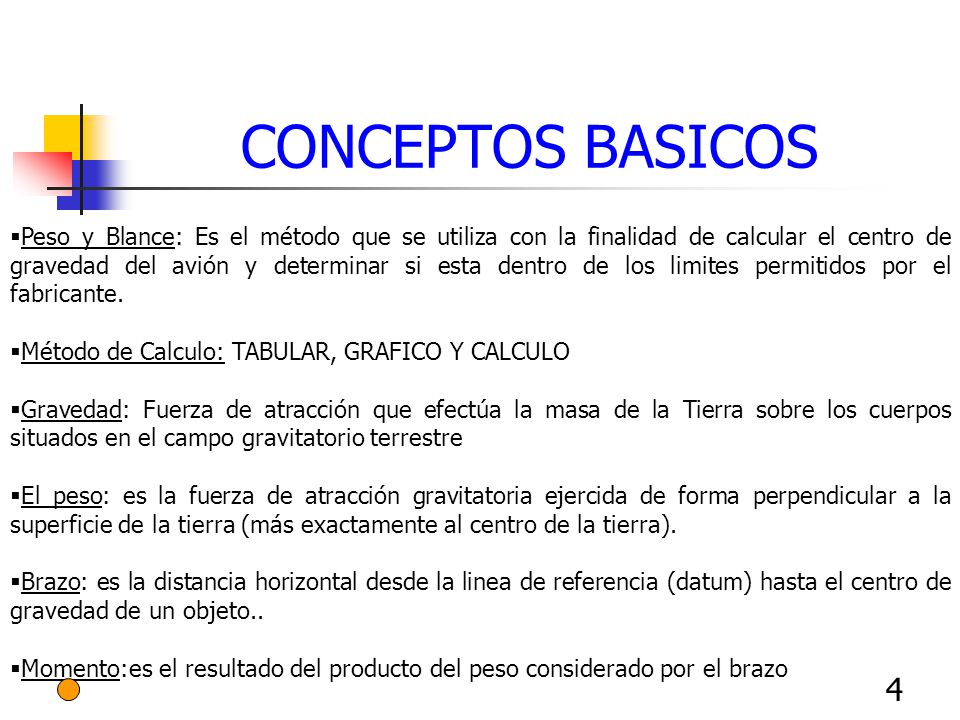

4 CONCEPTOS BASICOS Peso y Blance: Es el método que se utiliza con la finalidad de calcular el centro de gravedad del avión y determinar si esta dentro de los limites permitidos por el fabricante. Método de Calculo: TABULAR, GRAFICO Y CALCULO Gravedad: Fuerza de atracción que efectúa la masa de la Tierra sobre los cuerpos situados en el campo gravitatorio terrestre El peso: es la fuerza de atracción gravitatoria ejercida de forma perpendicular a la superficie de la tierra (más exactamente al centro de la tierra). Brazo: es la distancia horizontal desde la linea de referencia (datum) hasta el centro de gravedad de un objeto.. Momento:es el resultado del producto del peso considerado por el brazo

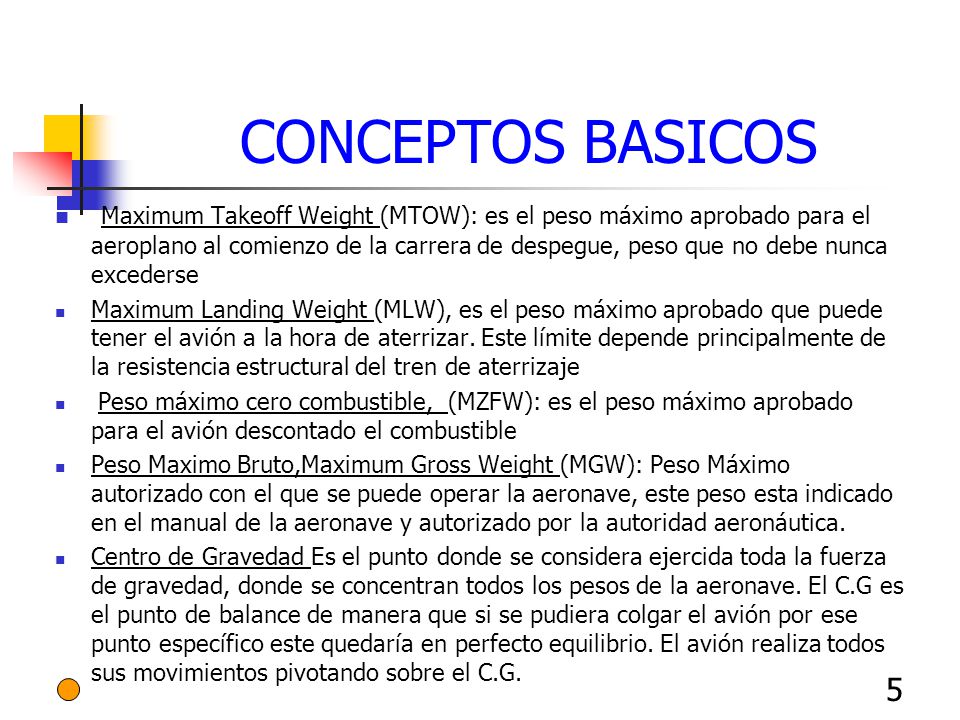

5 CONCEPTOS BASICOS Maximum Takeoff Weight (MTOW): es el peso máximo aprobado para el aeroplano al comienzo de la carrera de despegue, peso que no debe nunca excederse Maximum Landing Weight (MLW), es el peso máximo aprobado que puede tener el avión a la hora de aterrizar. Este límite depende principalmente de la resistencia estructural del tren de aterrizaje Peso máximo cero combustible, (MZFW): es el peso máximo aprobado para el avión descontado el combustible Peso Maximo Bruto,Maximum Gross Weight (MGW): Peso Máximo autorizado con el que se puede operar la aeronave, este peso esta indicado en el manual de la aeronave y autorizado por la autoridad aeronáutica. Centro de Gravedad Es el punto donde se considera ejercida toda la fuerza de gravedad, donde se concentran todos los pesos de la aeronave. El C.G es el punto de balance de manera que si se pudiera colgar el avión por ese punto específico este quedaría en perfecto equilibrio. El avión realiza todos sus movimientos pivotando sobre el C.G.

6 CONCEPTOS BASICOS Datum Line: Es una linea referencial que sirve para la medicion horizontalde todos los objetos dentro de la aeronave,es colocado de manera arbitrario para el calculo de momento Peso vacio empty weight (EW): Consiste en el peso de la estructura , motor incluye los liquidos en las lineas como combustible y Aceite del Motor. Peso basico vacio basic empty weight(BEW)= EW + equipos opcionales. Carga util Diferencia entre el peso maximo y el peso vacio Tara Es una carga colocada con el fiin de ayudar al balance o centrado de la aeronave peso estandar de la gasolina de Aviacion 6 Lbs/Gal peso estandar kerosina 6,7 Lbs/Gal peso estandar Agua 8,35 Lbs/Gal peso estandar Aceite 7,5 Lbs/Gal peso estandar Tripulacion y pasajeros 170 Lbs

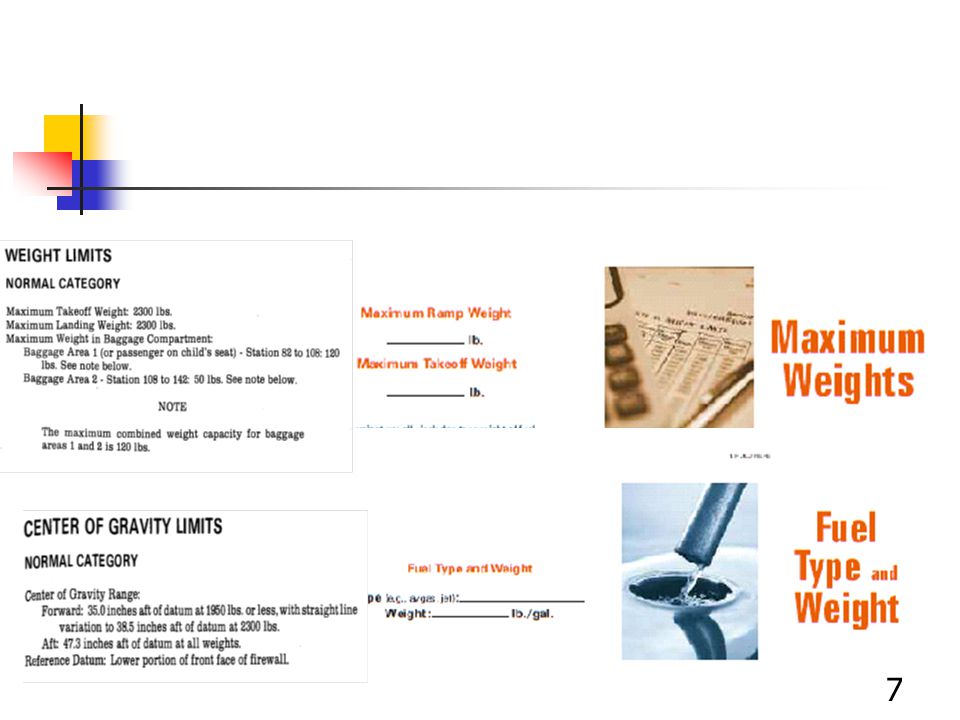

7

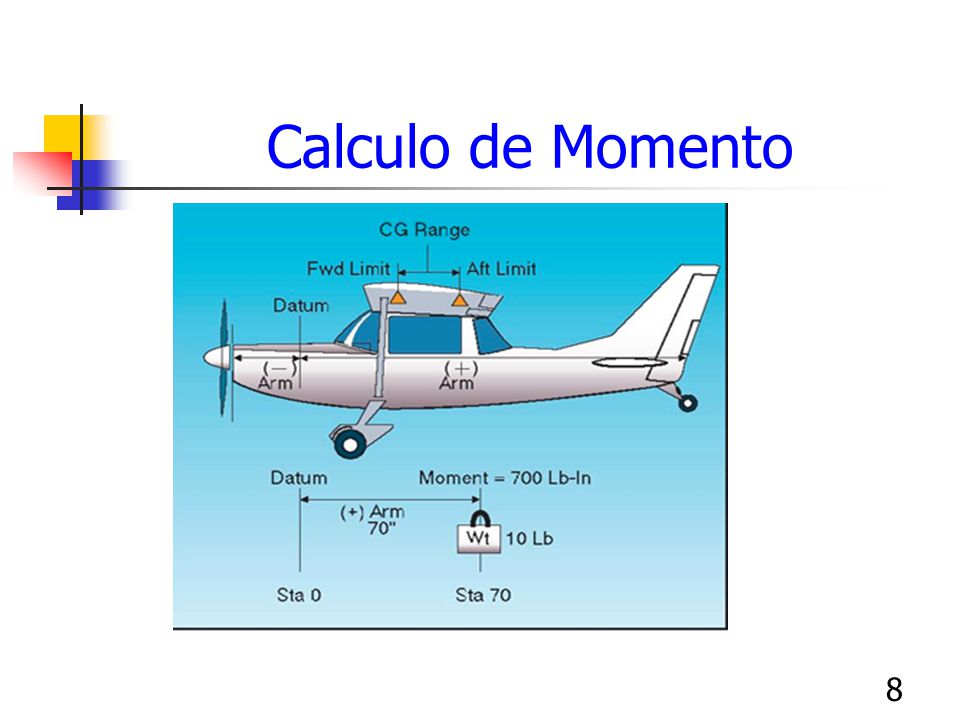

8 Calculo de Momento

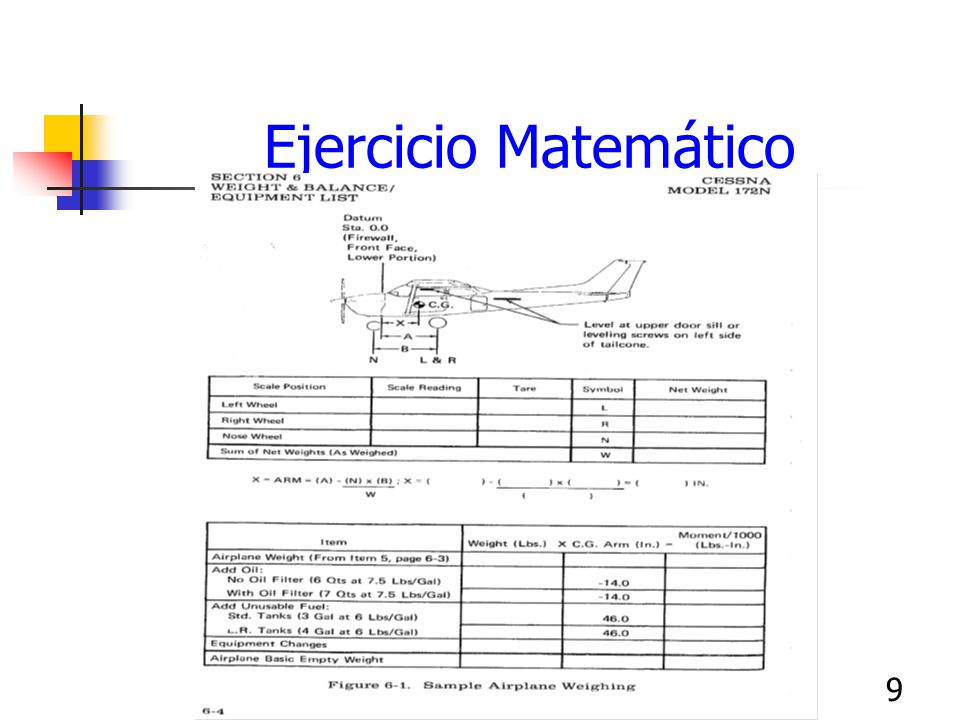

9 Ejercicio Matemático

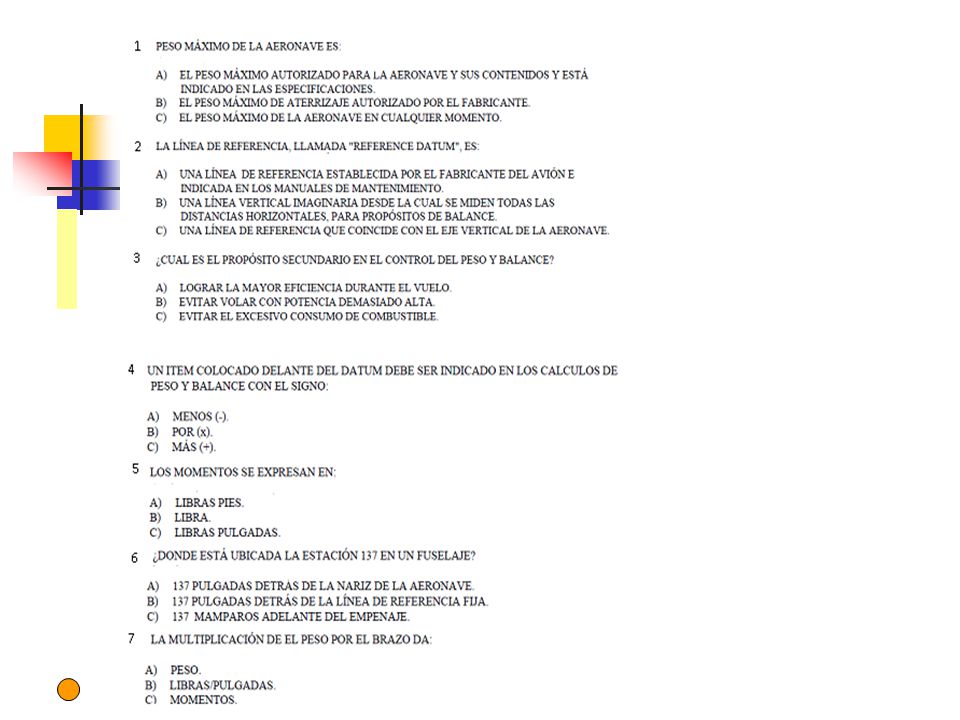

10 Responder en Clase

11 TAREA EL PESAJE DE LA AERONAVE DEBERÁ REALIZARSE CUÁNDO
¿QUÉ SIGNIFICA PARA UD., QUE UNA AERONAVE ESTÉ SOMETIDA A 2G (DOS GRAVEDADES)? UN CENTRO DE GRAVEDAD MUY ADELANTADO TIENE POR CONSECUENCIA CUAL SERA EL MOMENTO DE 20GLS DE COMBUSTIBLE UBICADO A 120 IN DEL DATUM ITEM*******PESO*****BRAZO******M =========================== EW********950LBS****12,3IN**** PILOT*****170LBS****6IN******* COMBmin***50LBS*****23IN****** ACEITE****15LBS****-43IN****** Cg =?
