Diagramas de Flujo de Datos (DFD)

Presentación del tema: "Diagramas de Flujo de Datos (DFD)"— Transcripción de la presentación:

1 Diagramas de Flujo de Datos (DFD)
MODELADO DE PROCESOS Ing. Sonia Godoy Hortua Diagramas de Flujo de Datos (DFD)

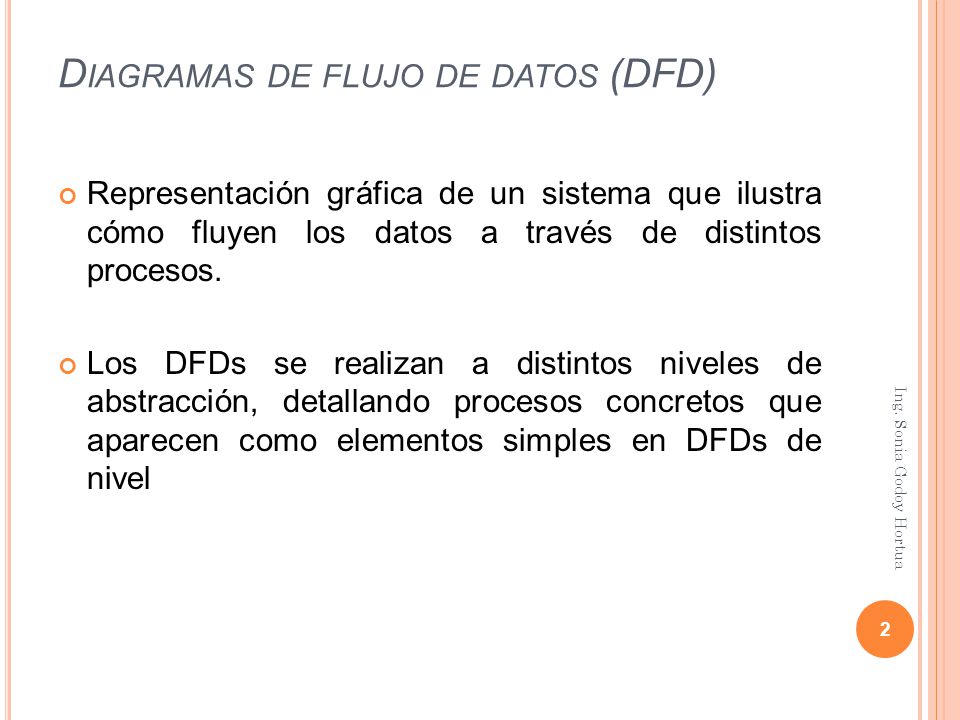

2 Diagramas de flujo de datos (DFD)
Representación gráfica de un sistema que ilustra cómo fluyen los datos a través de distintos procesos. Los DFDs se realizan a distintos niveles de abstracción, detallando procesos concretos que aparecen como elementos simples en DFDs de nivel Ing. Sonia Godoy Hortua

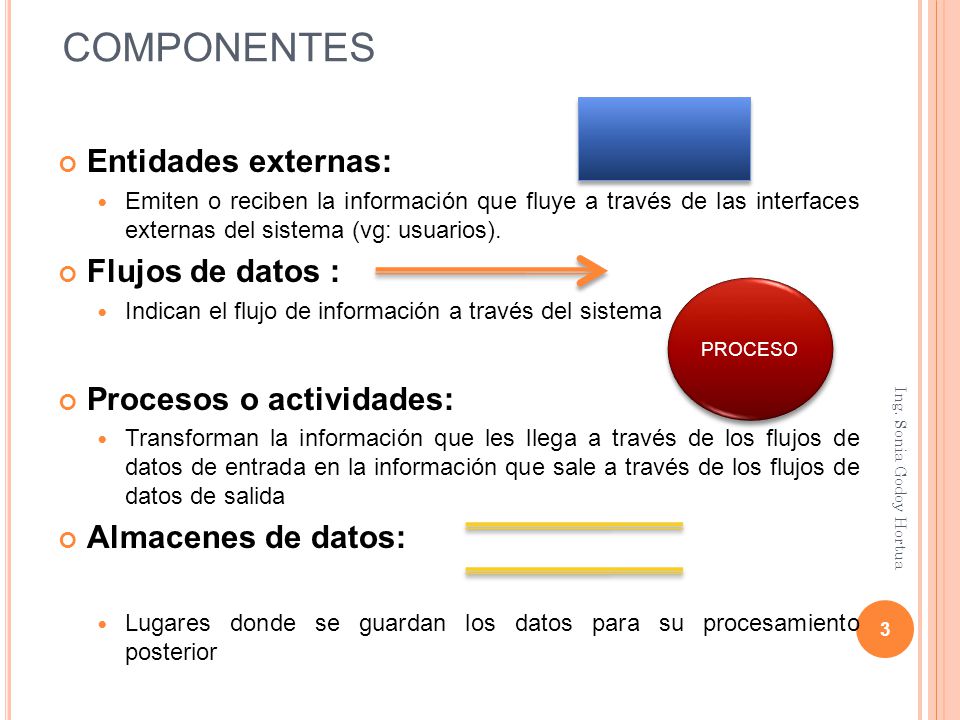

3 COMPONENTES Entidades externas: Flujos de datos :
Emiten o reciben la información que fluye a través de las interfaces externas del sistema (vg: usuarios). Flujos de datos : Indican el flujo de información a través del sistema Procesos o actividades: Transforman la información que les llega a través de los flujos de datos de entrada en la información que sale a través de los flujos de datos de salida Almacenes de datos: Lugares donde se guardan los datos para su procesamiento posterior PROCESO Ing. Sonia Godoy Hortua

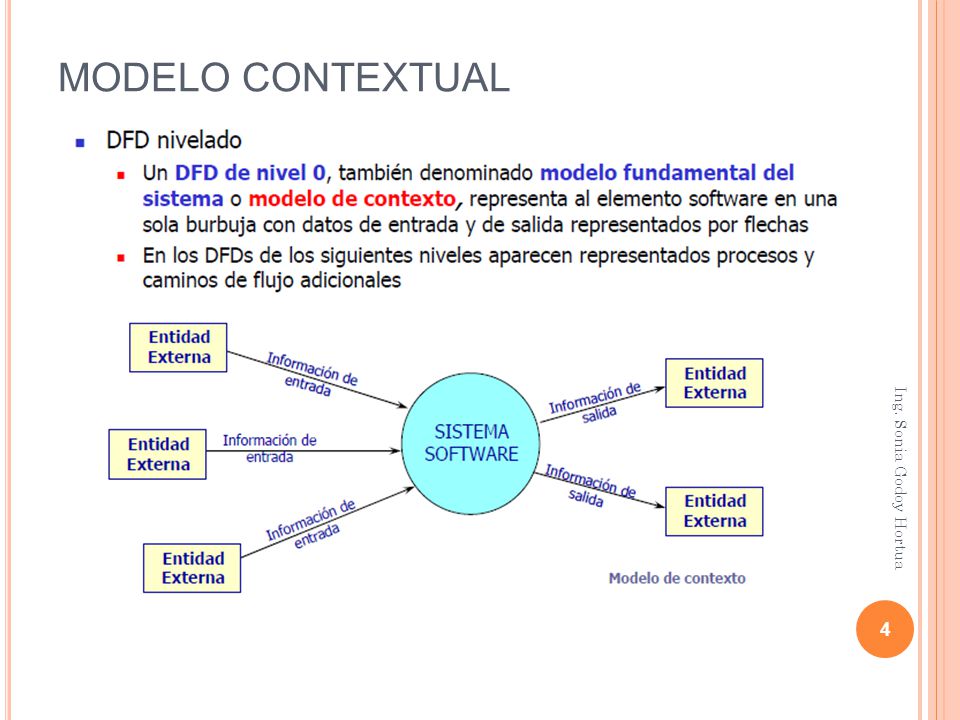

4 MODELO CONTEXTUAL Ing. Sonia Godoy Hortua

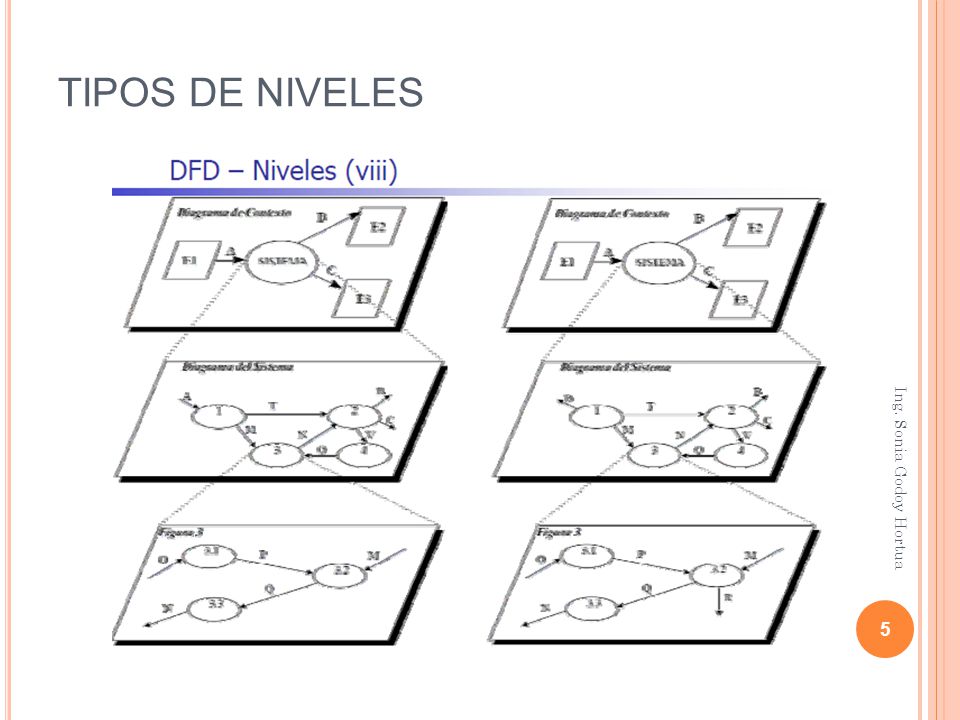

5 TIPOS DE NIVELES Ing. Sonia Godoy Hortua

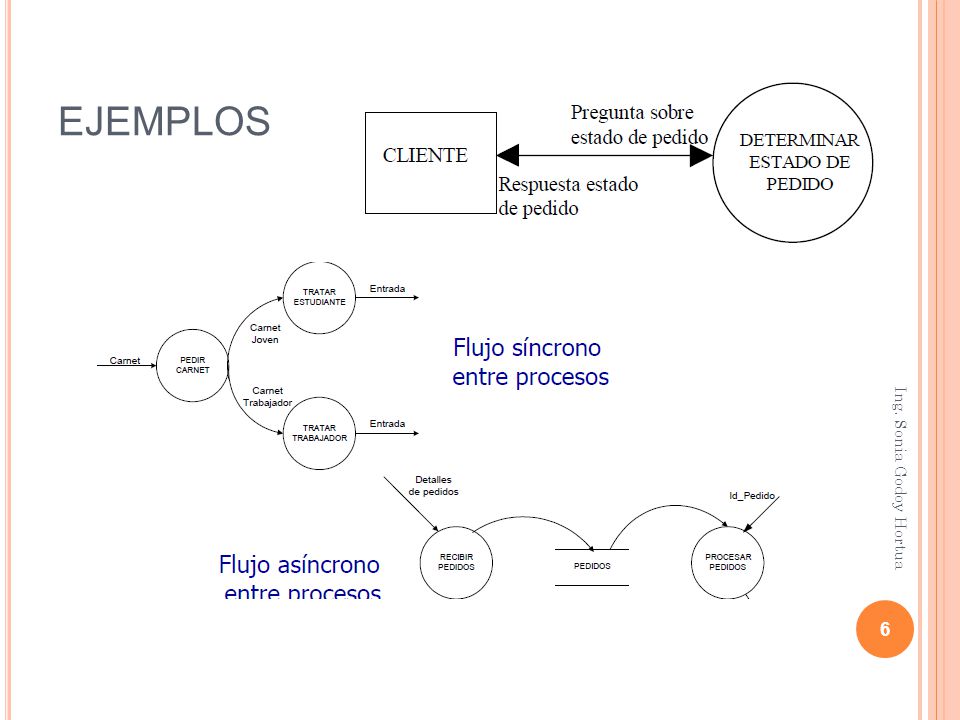

6 EJEMPLOS Ing. Sonia Godoy Hortua

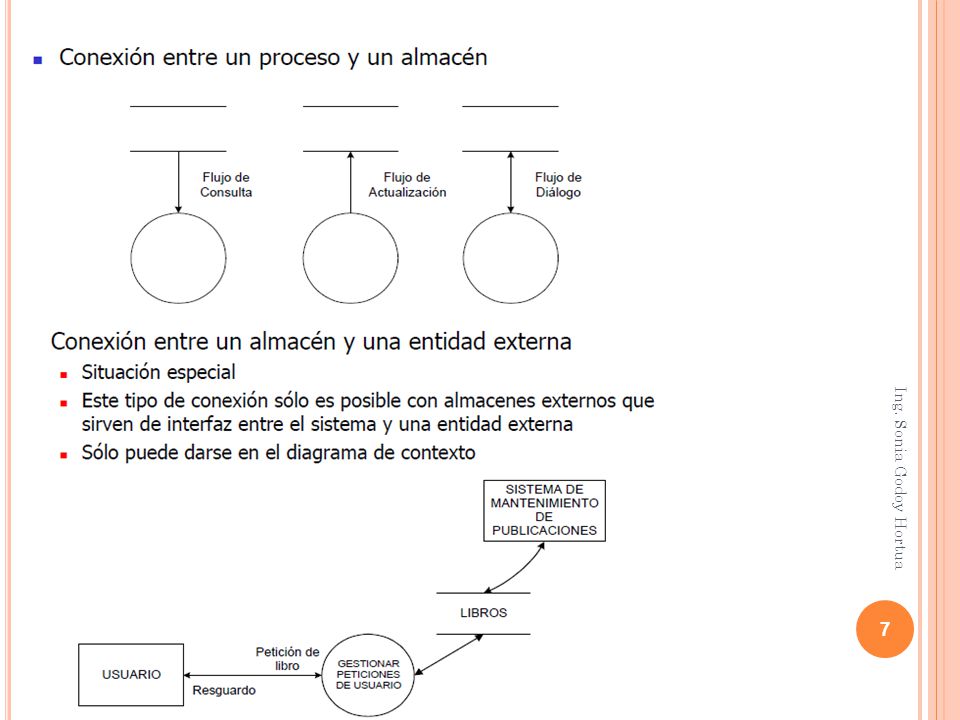

7 Ing. Sonia Godoy Hortua

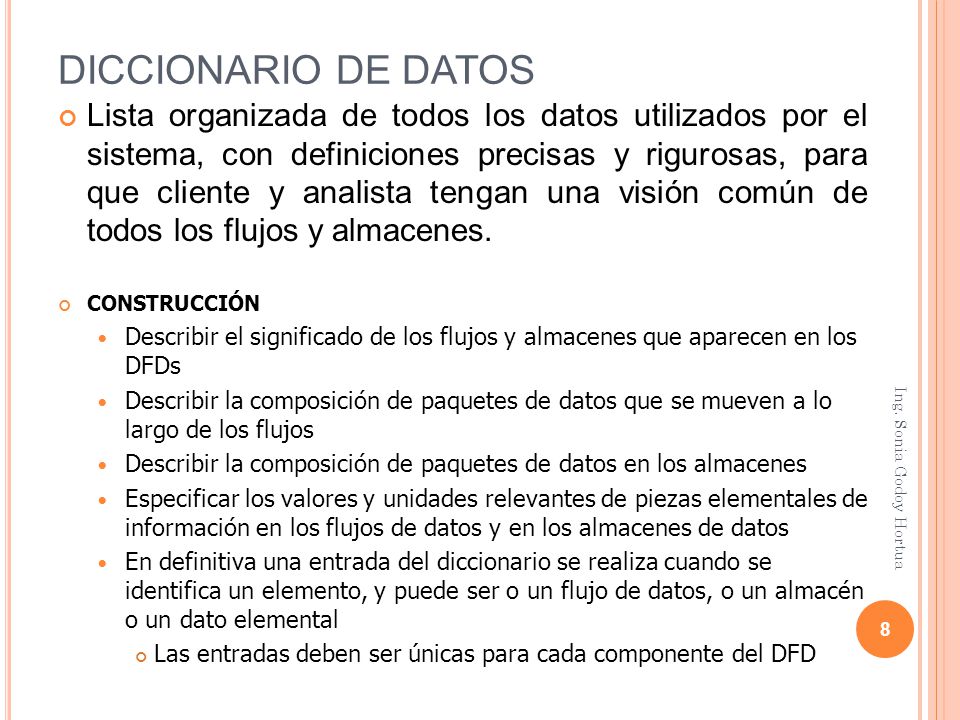

8 DICCIONARIO DE DATOS Lista organizada de todos los datos utilizados por el sistema, con definiciones precisas y rigurosas, para que cliente y analista tengan una visión común de todos los flujos y almacenes. CONSTRUCCIÓN Describir el significado de los flujos y almacenes que aparecen en los DFDs Describir la composición de paquetes de datos que se mueven a lo largo de los flujos Describir la composición de paquetes de datos en los almacenes Especificar los valores y unidades relevantes de piezas elementales de información en los flujos de datos y en los almacenes de datos En definitiva una entrada del diccionario se realiza cuando se identifica un elemento, y puede ser o un flujo de datos, o un almacén o un dato elemental Las entradas deben ser únicas para cada componente del DFD Ing. Sonia Godoy Hortua

9 REPRESENTACION DE UN DICCIONARIO DE DATOS
Ing. Sonia Godoy Hortua

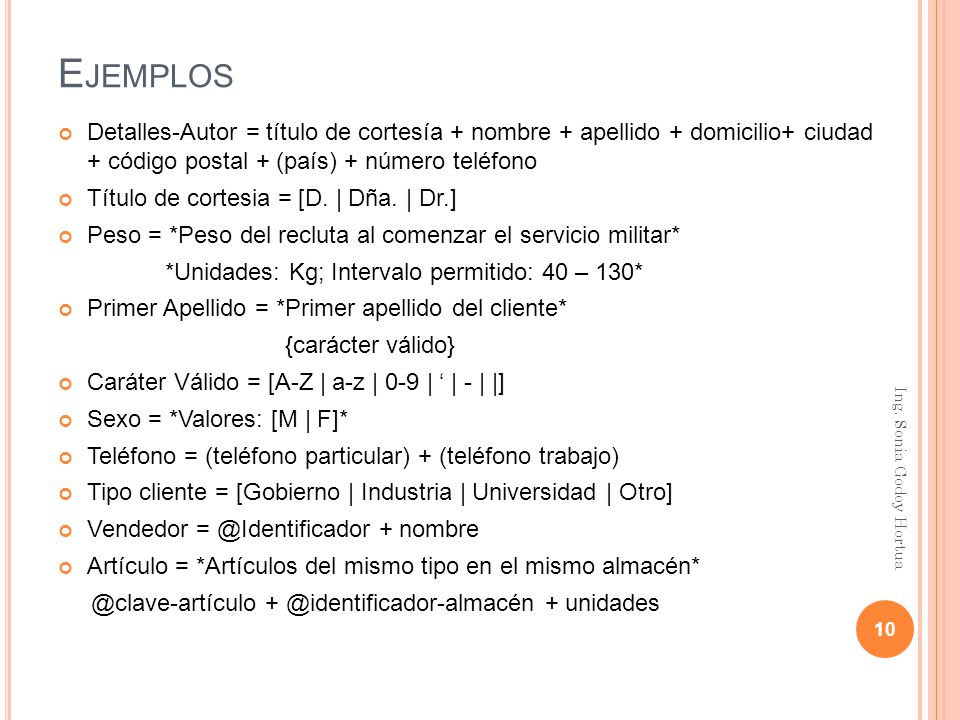

10 Ejemplos Detalles-Autor = título de cortesía + nombre + apellido + domicilio+ ciudad + código postal + (país) + número teléfono Título de cortesia = [D. | Dña. | Dr.] Peso = *Peso del recluta al comenzar el servicio militar* *Unidades: Kg; Intervalo permitido: 40 – 130* Primer Apellido = *Primer apellido del cliente* {carácter válido} Caráter Válido = [A-Z | a-z | 0-9 | ‘ | - | |] Sexo = *Valores: [M | F]* Teléfono = (teléfono particular) + (teléfono trabajo) Tipo cliente = [Gobierno | Industria | Universidad | Otro] Vendedor + nombre Artículo = *Artículos del mismo tipo en el mismo almacén* @clave-artículo + unidades Ing. Sonia Godoy Hortua

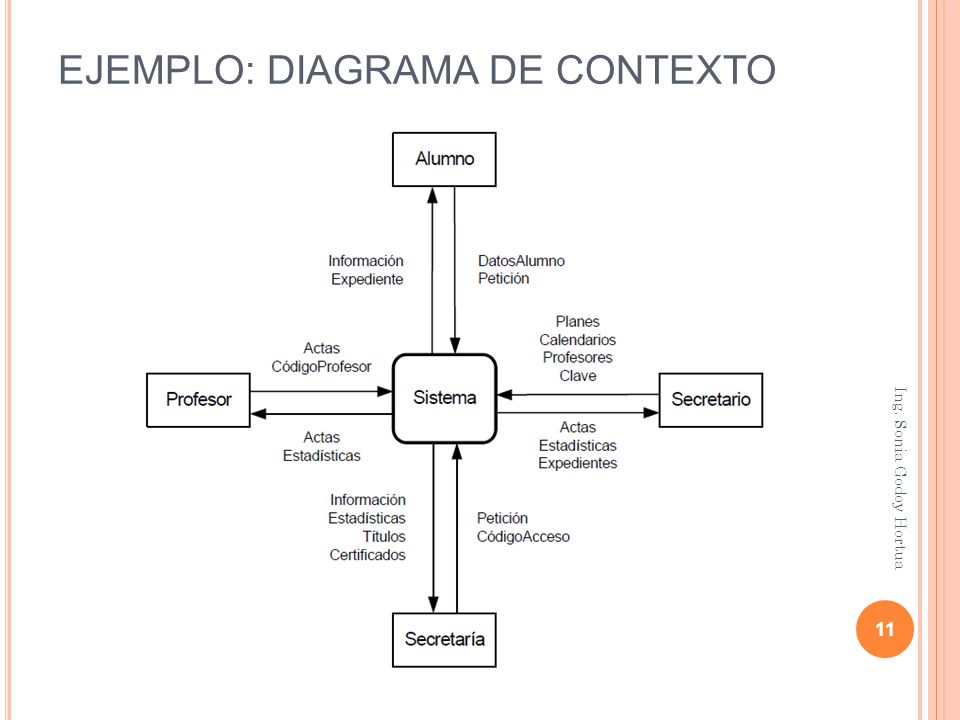

11 EJEMPLO: DIAGRAMA DE CONTEXTO
Ing. Sonia Godoy Hortua

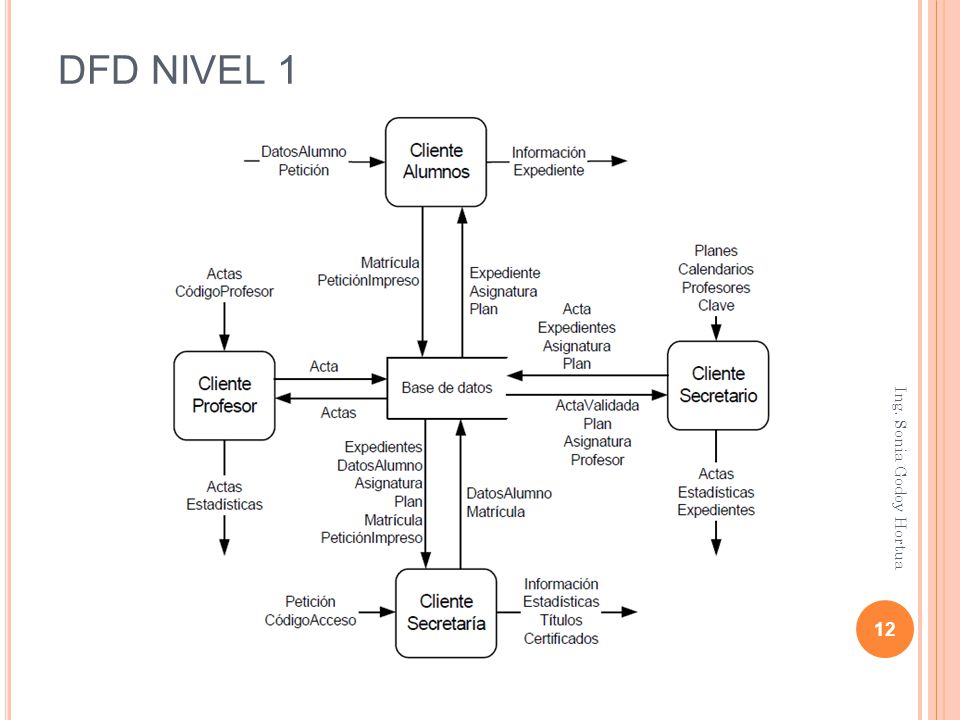

12 DFD NIVEL 1 Ing. Sonia Godoy Hortua

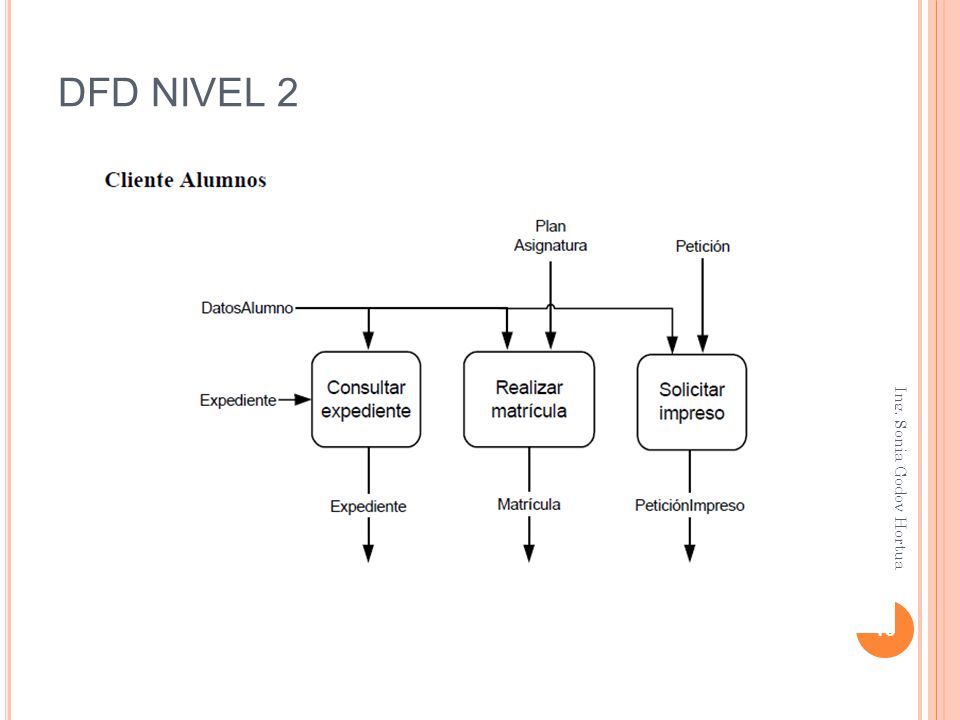

13 DFD NIVEL 2 Ing. Sonia Godoy Hortua

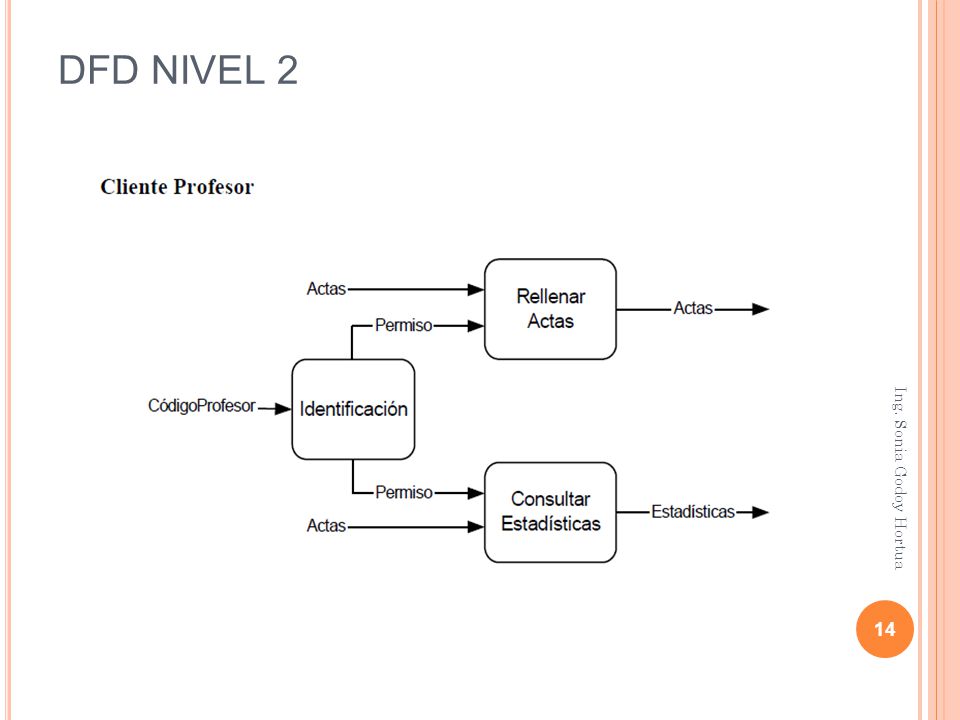

14 DFD NIVEL 2 Ing. Sonia Godoy Hortua
