UNIVERSIDAD CATÓLICA SAN ANTONIO. MURCIA UNIVERSIDAD LA FLORIDA. CATARROJA, VALENCIA. 15 y 16 de mayo de 2003 TECNOLOGÍA 1º E.SO ELECTRICIDAD.

Presentación del tema: "UNIVERSIDAD CATÓLICA SAN ANTONIO. MURCIA UNIVERSIDAD LA FLORIDA. CATARROJA, VALENCIA. 15 y 16 de mayo de 2003 TECNOLOGÍA 1º E.SO ELECTRICIDAD."— Transcripción de la presentación:

1

2 UNIVERSIDAD CATÓLICA SAN ANTONIO. MURCIA UNIVERSIDAD LA FLORIDA. CATARROJA, VALENCIA. 15 y 16 de mayo de 2003 TECNOLOGÍA 1º E.SO ELECTRICIDAD

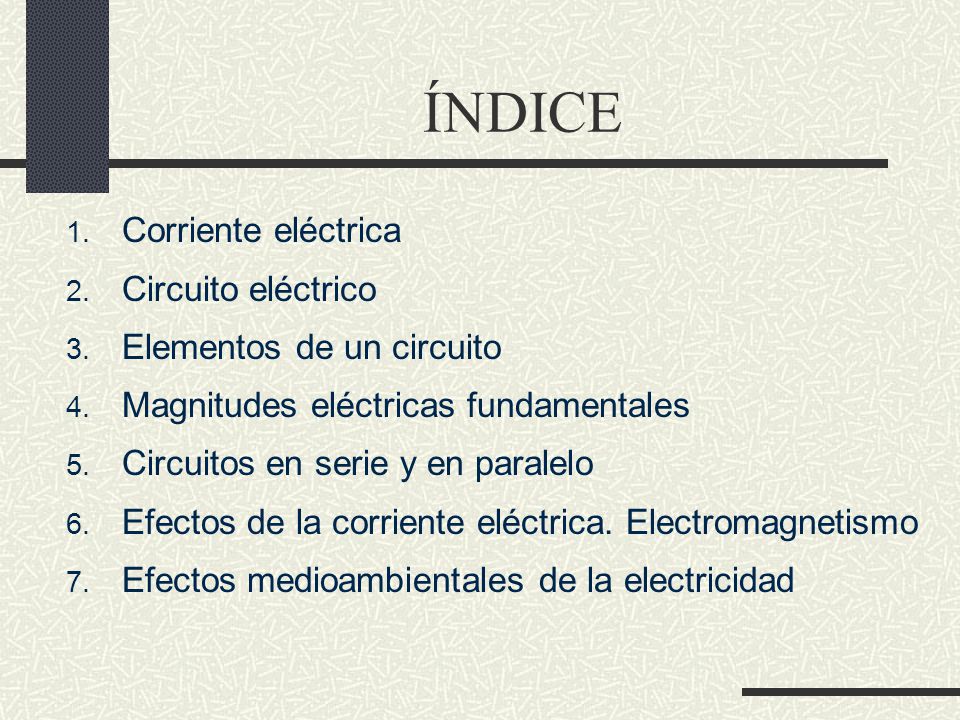

3 ÍNDICE 1. Corriente eléctrica 2. Circuito eléctrico 3. Elementos de un circuito 4. Magnitudes eléctricas fundamentales 5. Circuitos en serie y en paralelo 6. Efectos de la corriente eléctrica. Electromagnetismo 7. Efectos medioambientales de la electricidad

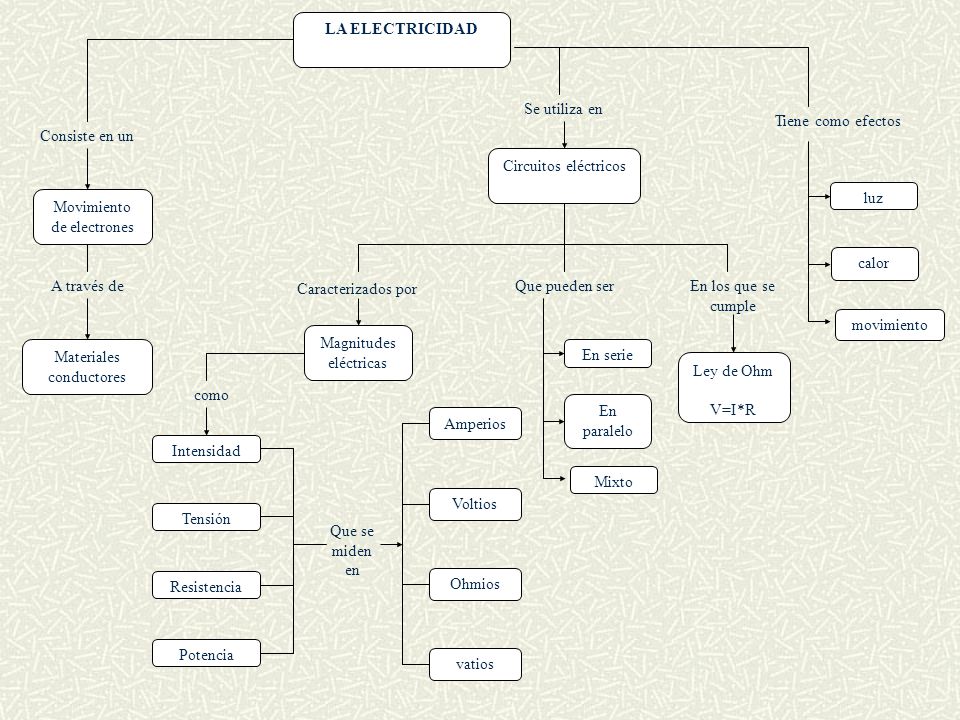

4 Consiste en un Movimiento de electrones Materiales conductores A través de LA ELECTRICIDAD Se utiliza en Circuitos eléctricos En los que se cumple Que pueden ser Ley de Ohm V=I*R En serie En paralelo Mixto Caracterizados por Magnitudes eléctricas como Tensión Intensidad Resistencia Potencia Que se miden en Voltios Amperios Ohmios vatios Tiene como efectos luz calor movimiento

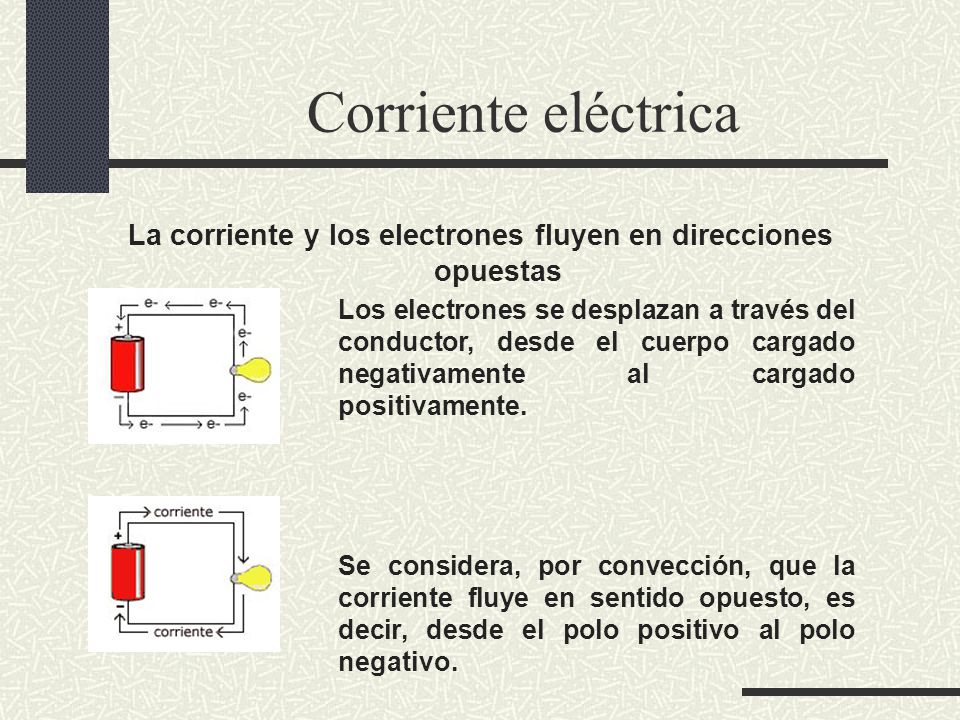

5 Corriente eléctrica La corriente y los electrones fluyen en direcciones opuestas Los electrones se desplazan a través del conductor, desde el cuerpo cargado negativamente al cargado positivamente. Se considera, por convección, que la corriente fluye en sentido opuesto, es decir, desde el polo positivo al polo negativo.

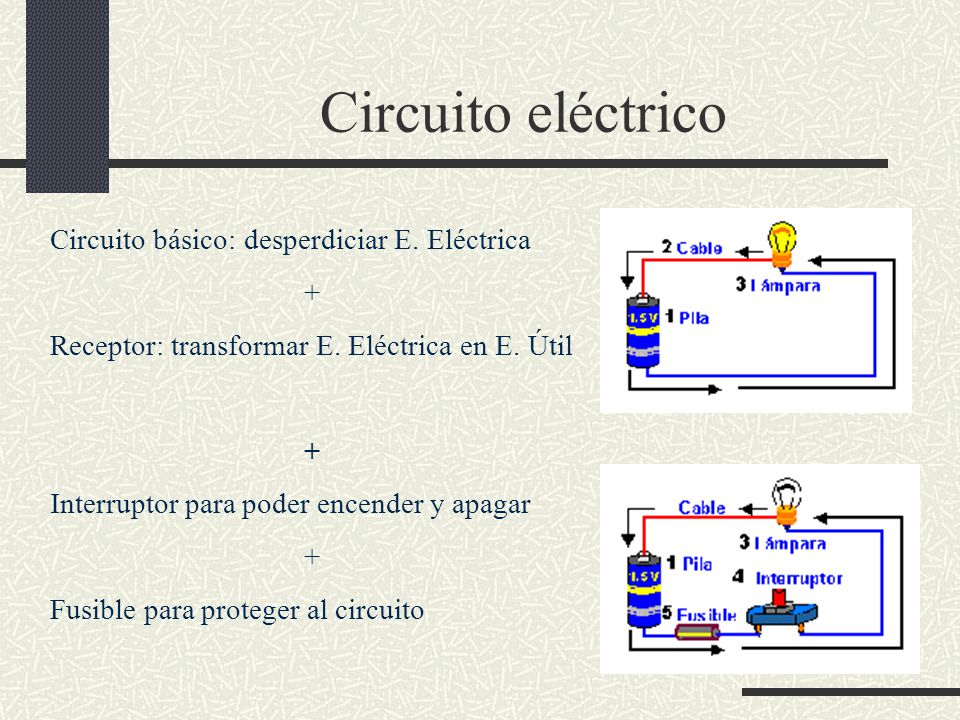

6 Circuito eléctrico Circuito básico: desperdiciar E. Eléctrica + Receptor: transformar E. Eléctrica en E. Útil + Interruptor para poder encender y apagar + Fusible para proteger al circuito

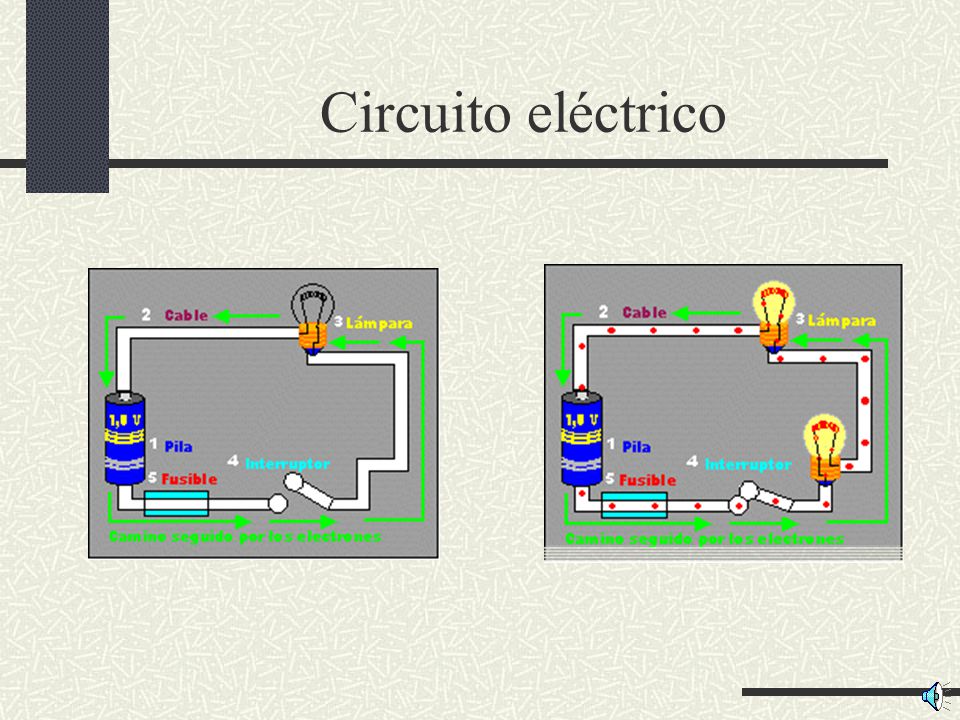

7 Circuito eléctrico

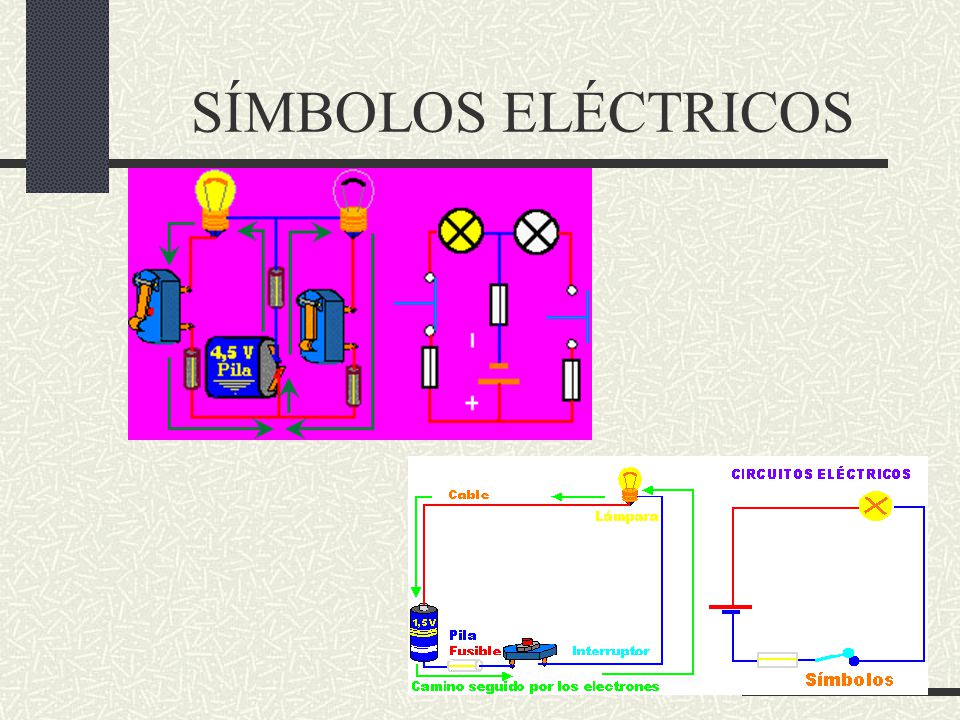

8 SÍMBOLOS ELÉCTRICOS

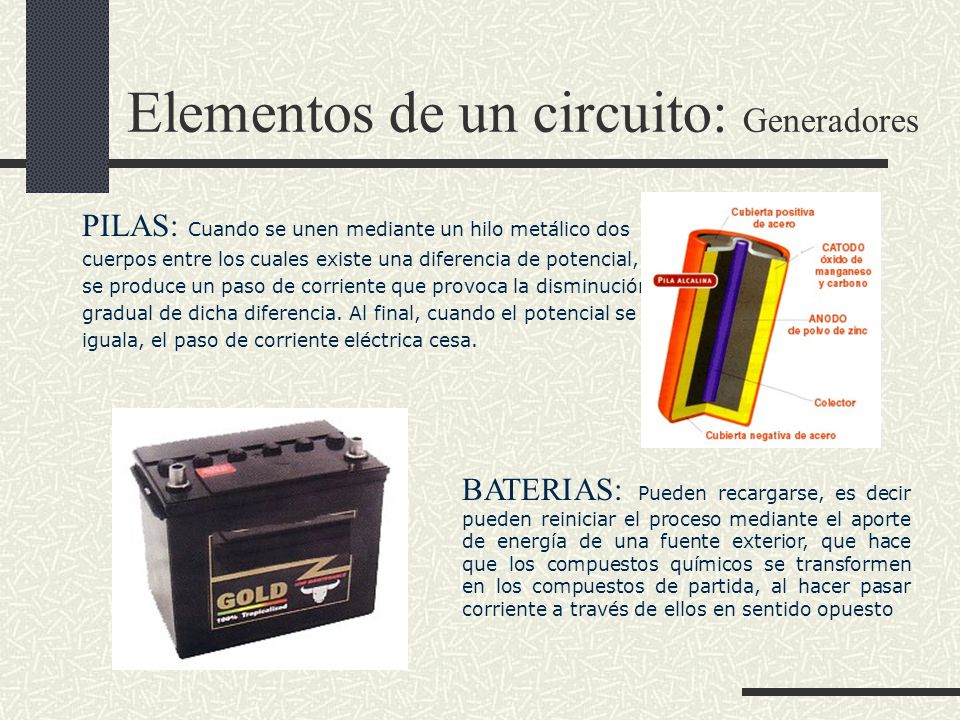

9 Elementos de un circuito: Generadores PILAS: Cuando se unen mediante un hilo metálico dos cuerpos entre los cuales existe una diferencia de potencial, se produce un paso de corriente que provoca la disminución gradual de dicha diferencia. Al final, cuando el potencial se iguala, el paso de corriente eléctrica cesa. BATERIAS: Pueden recargarse, es decir pueden reiniciar el proceso mediante el aporte de energía de una fuente exterior, que hace que los compuestos químicos se transformen en los compuestos de partida, al hacer pasar corriente a través de ellos en sentido opuesto

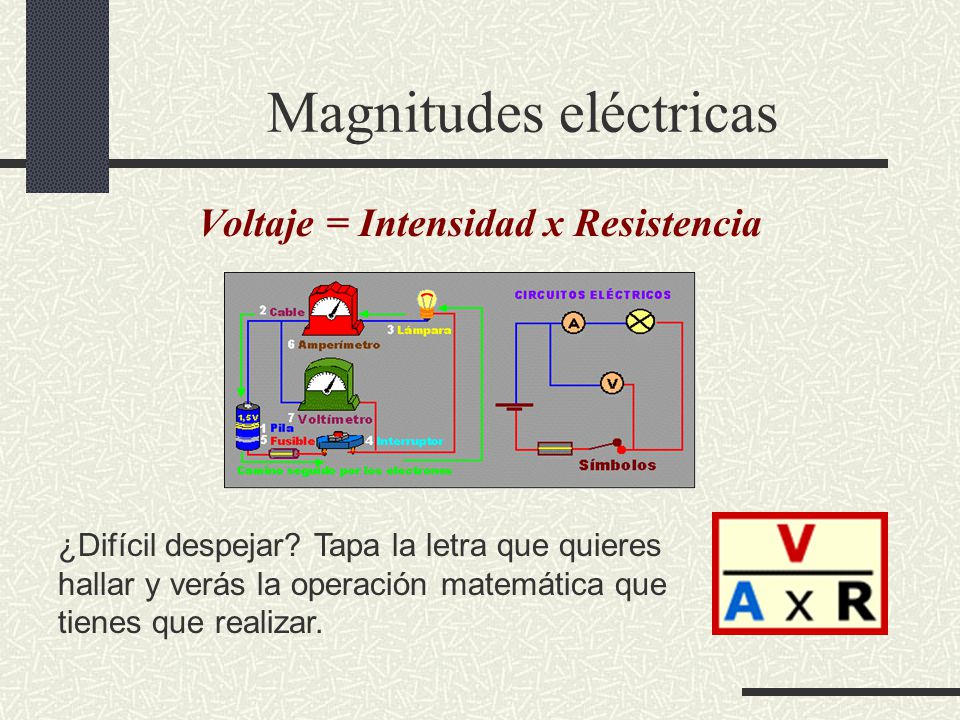

10 Magnitudes eléctricas Voltaje = Intensidad x Resistencia No obstante, aquellas personas que estén menos relacionadas con el despeje de fórmulas matemáticas, pueden realizar los cálculos de tensión, corriente y resistencia de una forma más fácil utilizando el siguiente recurso práctico: ¿Difícil despejar? Tapa la letra que quieres hallar y verás la operación matemática que tienes que realizar.

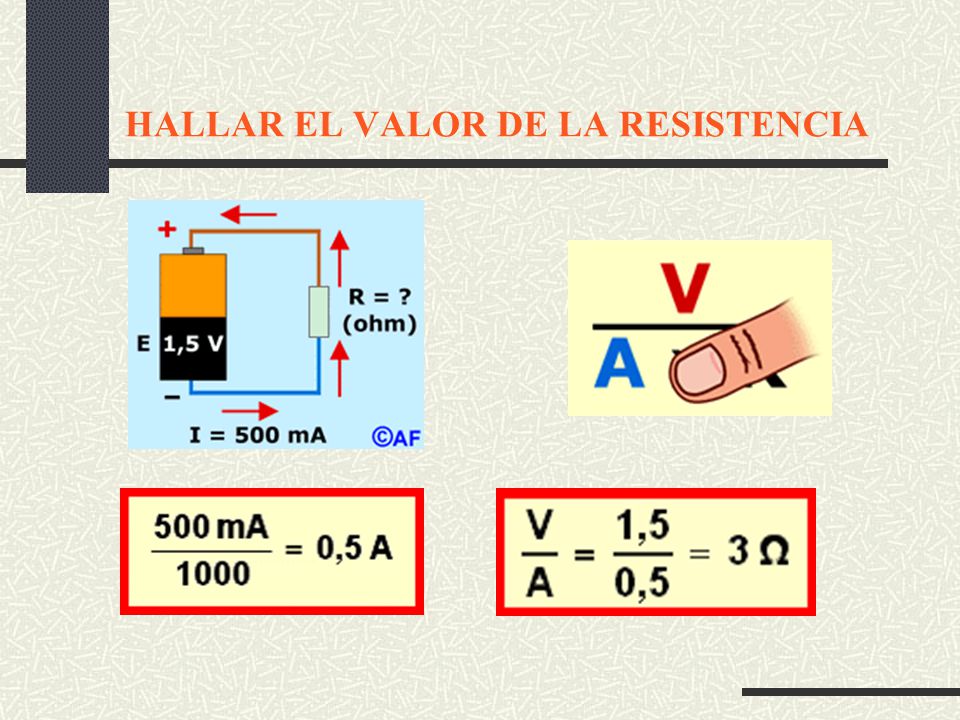

11 HALLAR EL VALOR DE LA RESISTENCIA

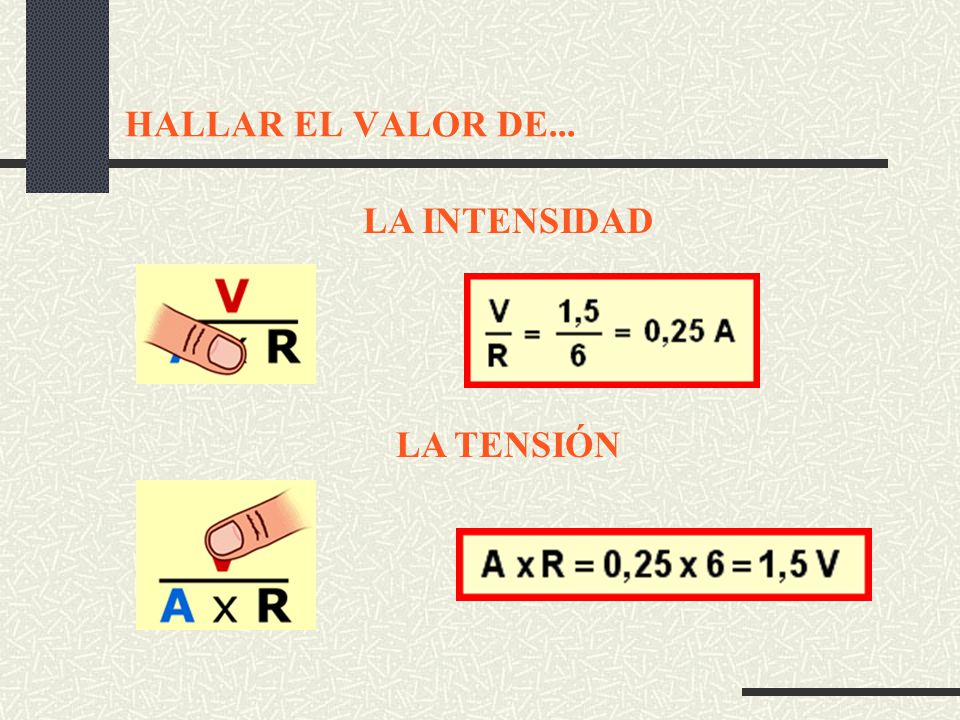

12 HALLAR EL VALOR DE... LA INTENSIDAD LA TENSIÓN

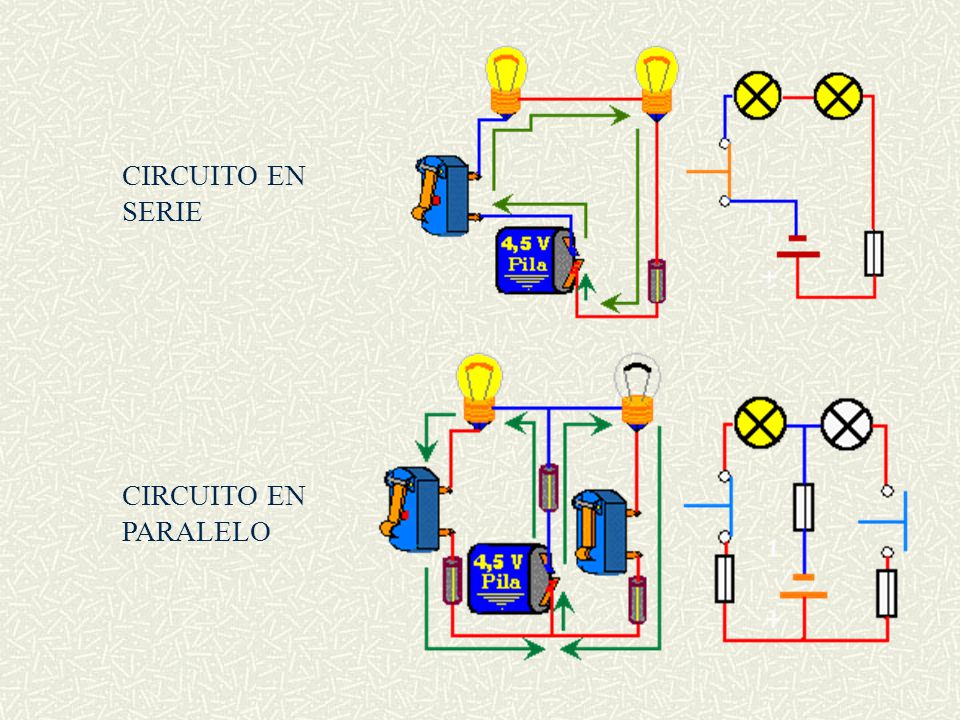

13 CIRCUITO EN SERIE CIRCUITO EN PARALELO

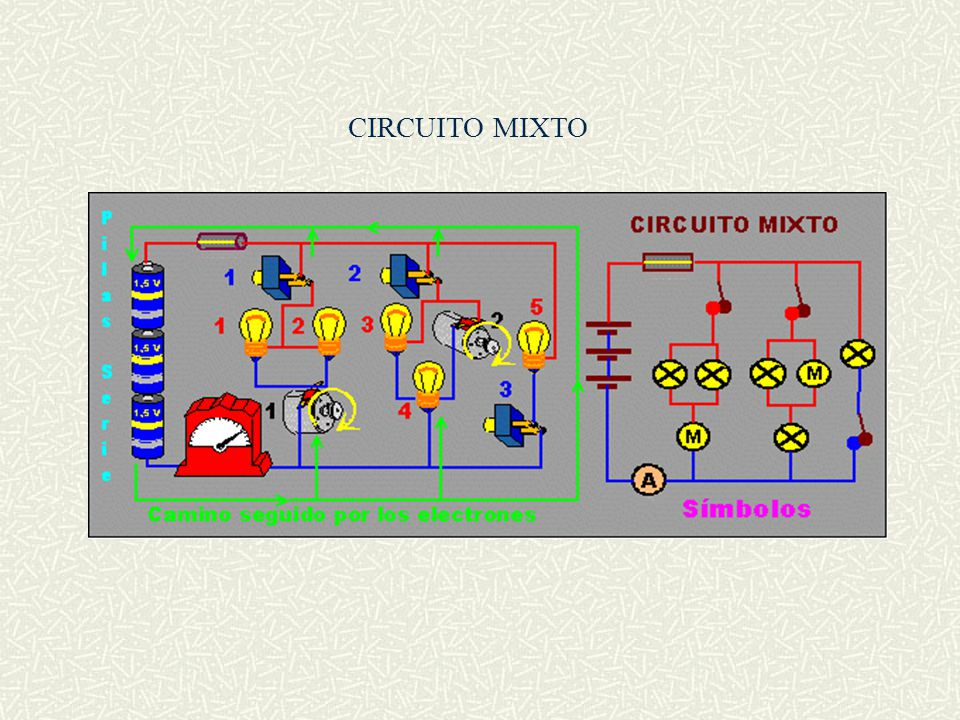

14 CIRCUITO MIXTO

15 EFECTOS DE LA CORRIENTE ELÉCTRICA 1 3 2 1 1.LUZ 2.CALOR 3.MOVIMIENTO

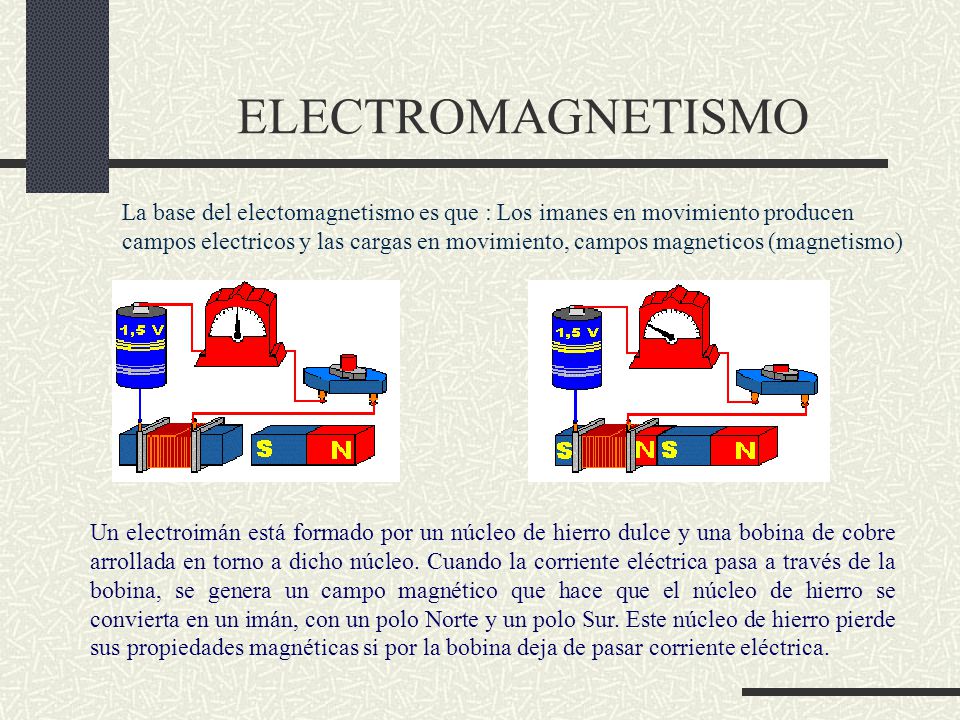

16 ELECTROMAGNETISMO Un electroimán está formado por un núcleo de hierro dulce y una bobina de cobre arrollada en torno a dicho núcleo. Cuando la corriente eléctrica pasa a través de la bobina, se genera un campo magnético que hace que el núcleo de hierro se convierta en un imán, con un polo Norte y un polo Sur. Este núcleo de hierro pierde sus propiedades magnéticas si por la bobina deja de pasar corriente eléctrica. La base del electomagnetismo es que : Los imanes en movimiento producen campos electricos y las cargas en movimiento, campos magneticos (magnetismo)

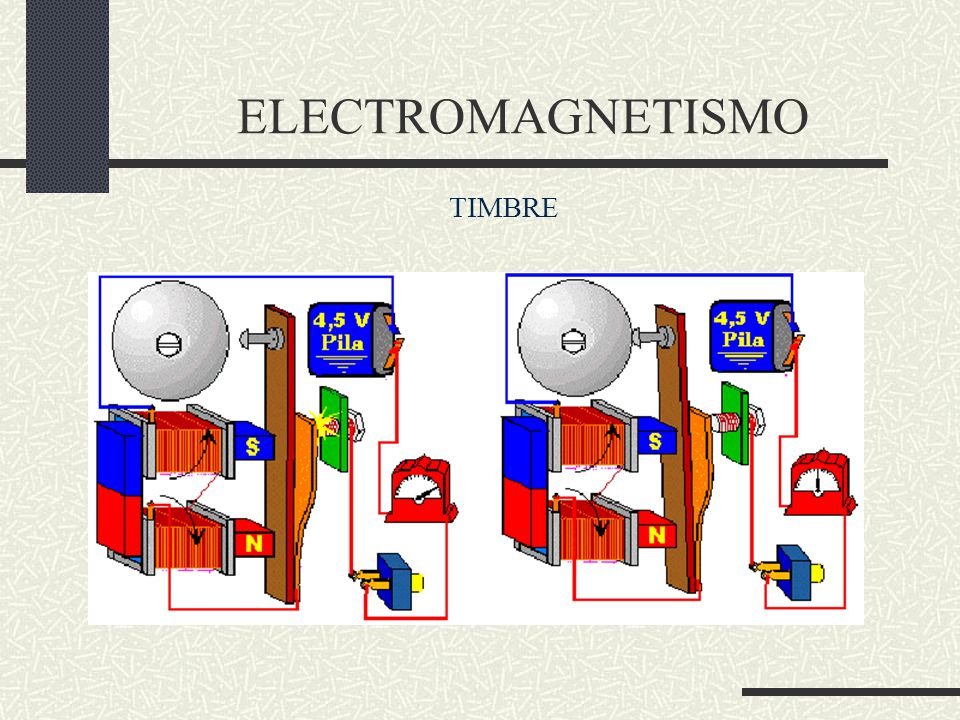

17 ELECTROMAGNETISMO TIMBRE

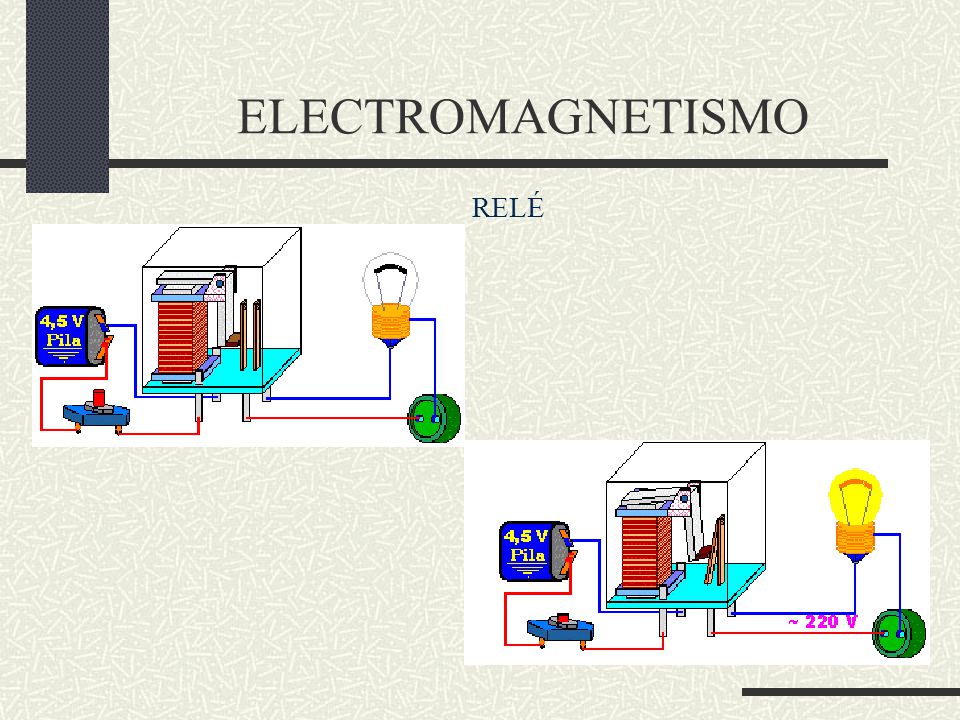

18 ELECTROMAGNETISMO RELÉ
