ANALISIS DE RIESGO GRAFICO DEL CARGUE y DESCARGUE DE TUBERIA ø 42»

Presentación del tema: "ANALISIS DE RIESGO GRAFICO DEL CARGUE y DESCARGUE DE TUBERIA ø 42»"— Transcripción de la presentación:

1 ANALISIS DE RIESGO GRAFICO DEL CARGUE y DESCARGUE DE TUBERIA ø 42»

2 1.- PELIGROS DEL CARGUE y DESCARGUE DE TUBERIA

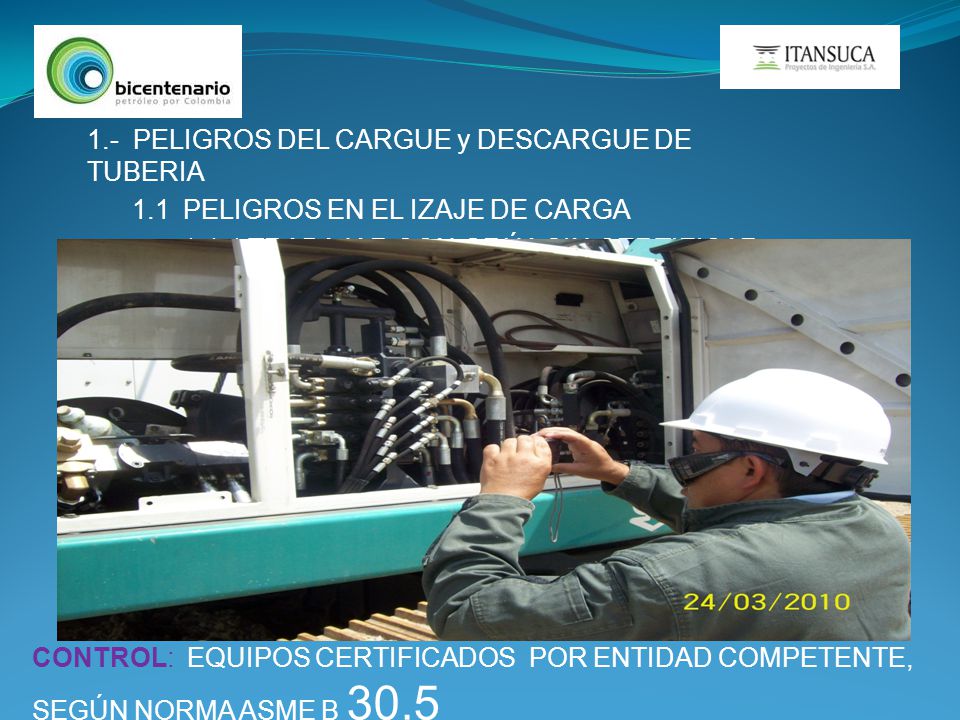

1.1 PELIGROS EN EL IZAJE DE CARGA 1.1.1 TRABAJAR CON GRÚA SIN CERTIFICAR CONTROL: EQUIPOS CERTIFICADOS POR ENTIDAD COMPETENTE, SEGÚN NORMA ASME B 30.5

3 1.- PELIGROS DEL CARGUE y DESCARGUE DE TUBERIA

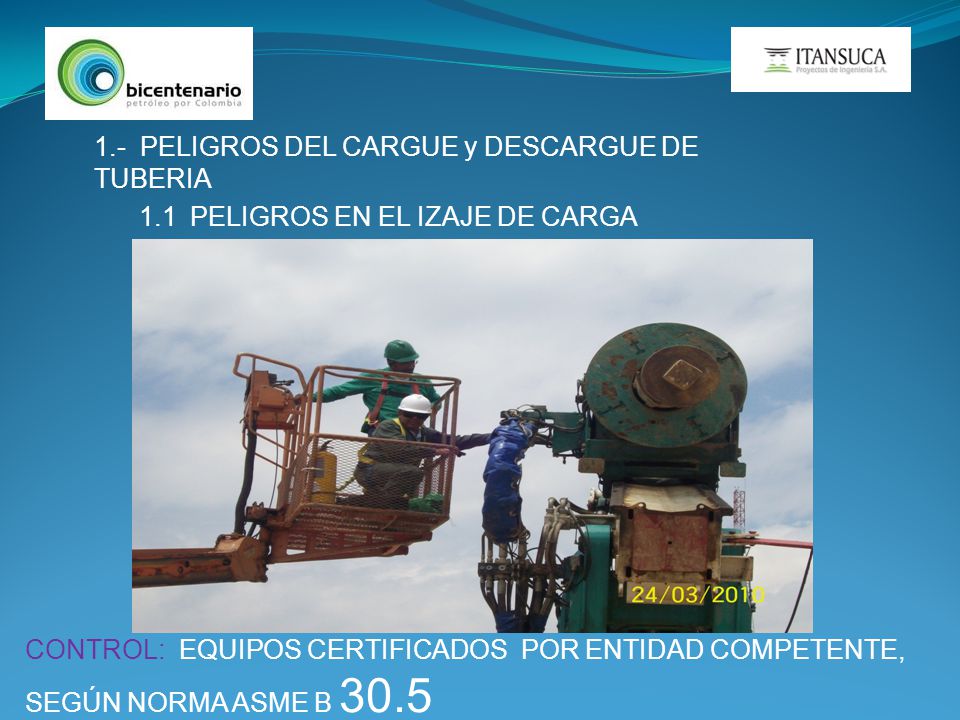

1.1 PELIGROS EN EL IZAJE DE CARGA 1.1.1 TRABAJAR CON GRÚA SIN CERTIFICAR CONTROL: EQUIPOS CERTIFICADOS POR ENTIDAD COMPETENTE, SEGÚN NORMA ASME B 30.5

4 1.- PELIGROS DEL CARGUE y DESCARGUE DE TUBERIA

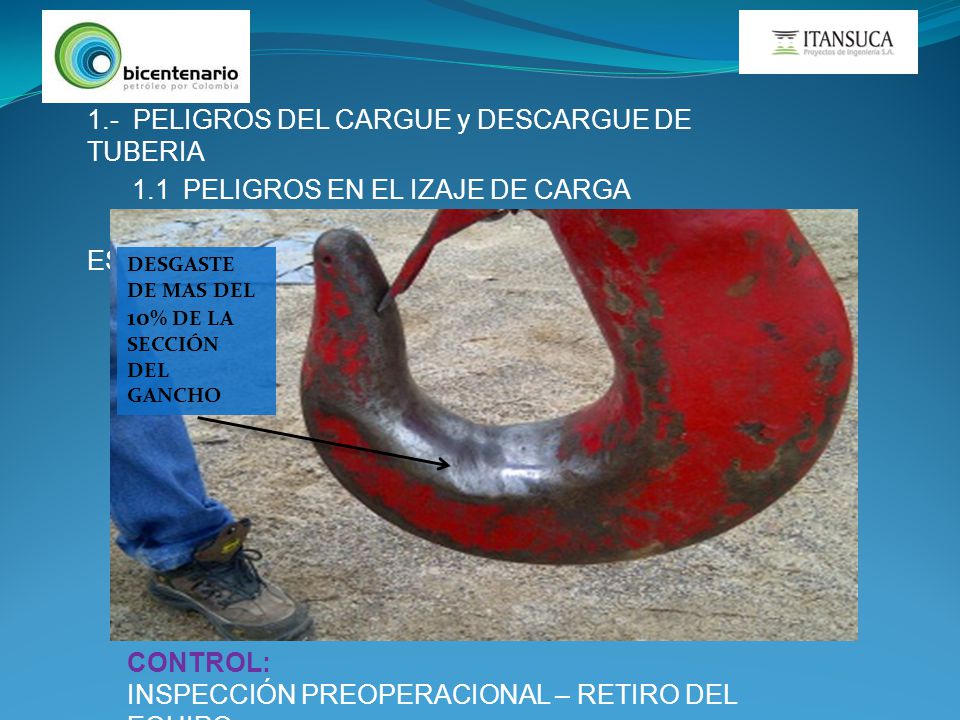

1.1 PELIGROS EN EL IZAJE DE CARGA 1.1.1 ESTRUCTURA DE LA GRÚA EN MAL ESTADO DESGASTE DE MAS DEL 10% DE LA SECCIÓN DEL GANCHO CONTROL: INSPECCIÓN PREOPERACIONAL – RETIRO DEL EQUIPO.

5 1.- PELIGROS DEL CARGUE y DESCARGUE DE TUBERIA

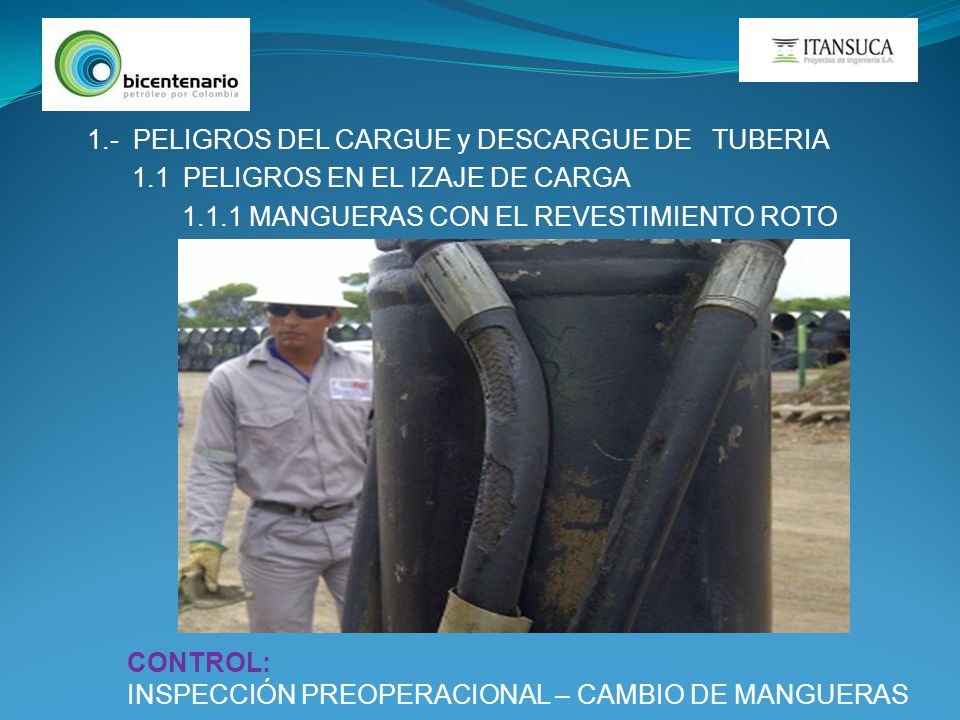

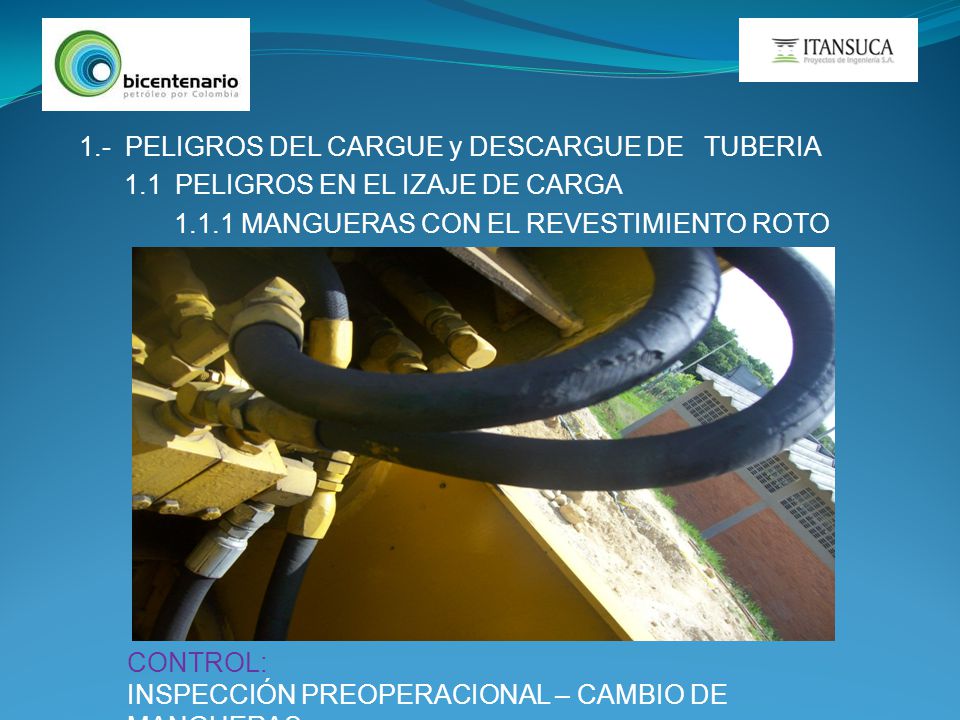

1.1 PELIGROS EN EL IZAJE DE CARGA 1.1.1 MANGUERAS CON EL REVESTIMIENTO ROTO CONTROL: INSPECCIÓN PREOPERACIONAL – CAMBIO DE MANGUERAS

6 1.- PELIGROS DEL CARGUE y DESCARGUE DE TUBERIA
1.1 PELIGROS EN EL IZAJE DE CARGA 1.1.1 MANGUERAS CON EL REVESTIMIENTO ROTO CONTROL: INSPECCIÓN PREOPERACIONAL – CAMBIO DE MANGUERAS

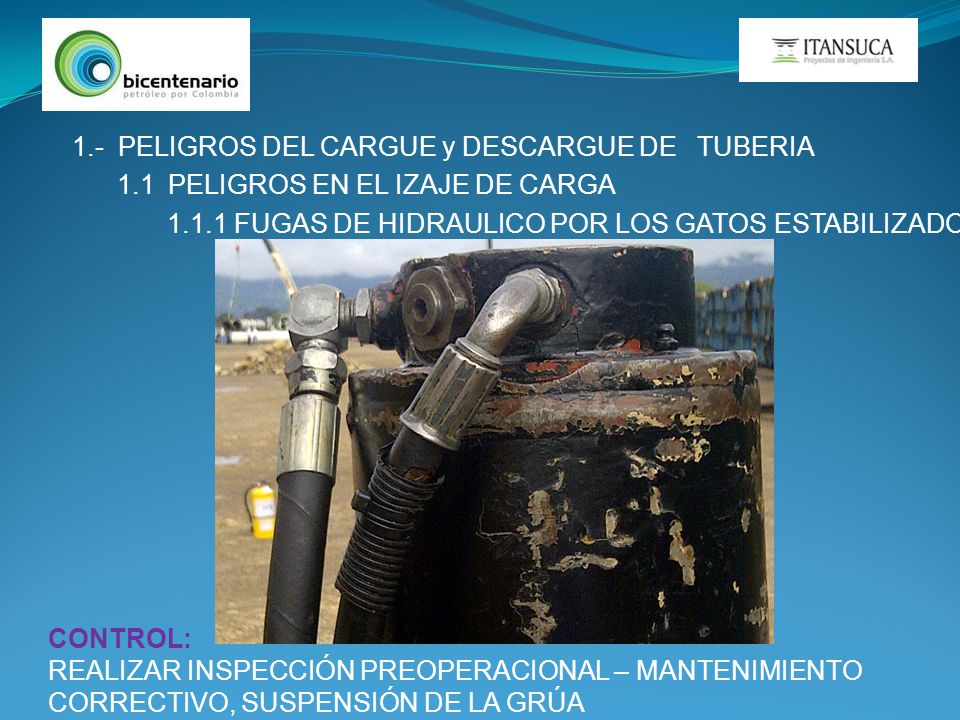

7 1.- PELIGROS DEL CARGUE y DESCARGUE DE TUBERIA
1.1 PELIGROS EN EL IZAJE DE CARGA 1.1.1 FUGAS DE HIDRAULICO POR LOS GATOS ESTABILIZADORES CONTROL: REALIZAR INSPECCIÓN PREOPERACIONAL – MANTENIMIENTO CORRECTIVO, SUSPENSIÓN DE LA GRÚA

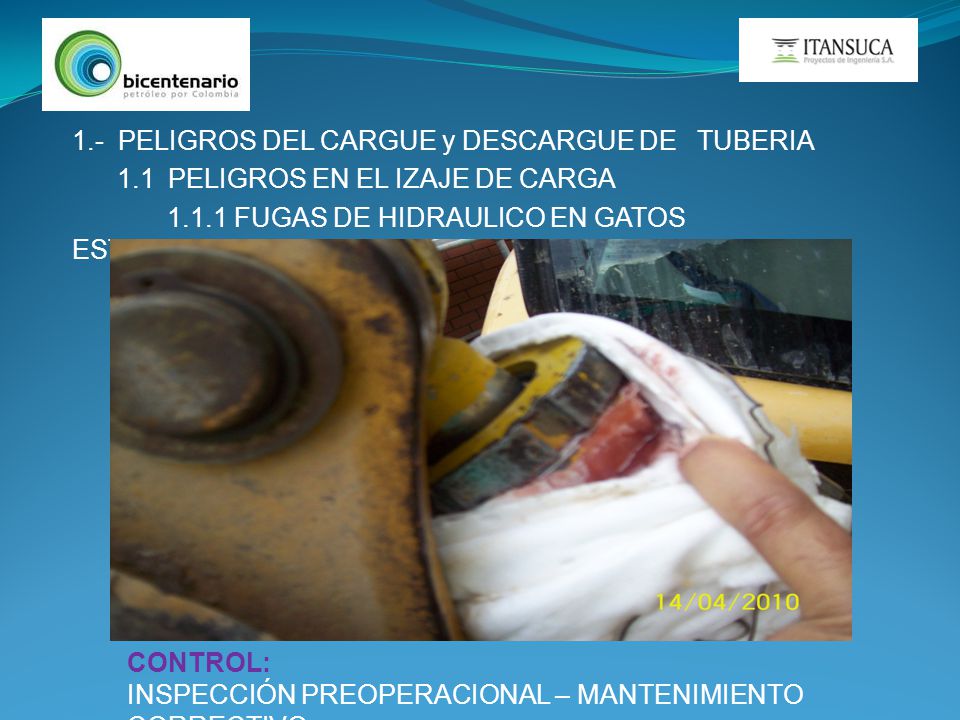

8 1.- PELIGROS DEL CARGUE y DESCARGUE DE TUBERIA
1.1 PELIGROS EN EL IZAJE DE CARGA 1.1.1 FUGAS DE HIDRAULICO EN GATOS ESTABILIZADORES CONTROL: INSPECCIÓN PREOPERACIONAL – MANTENIMIENTO CORRECTIVO

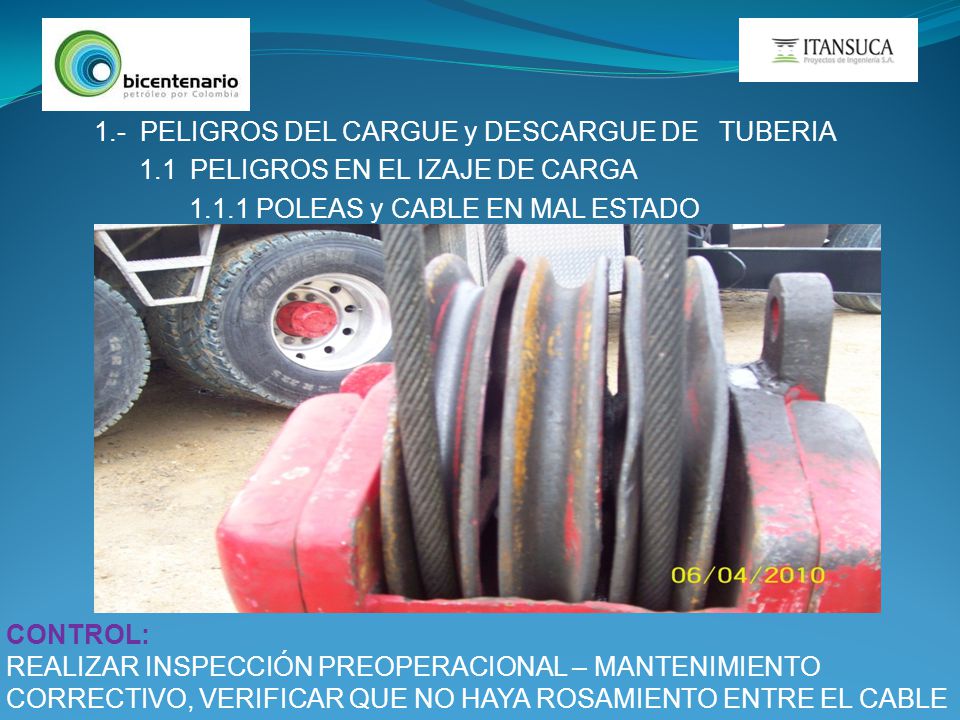

9 1.- PELIGROS DEL CARGUE y DESCARGUE DE TUBERIA
1.1 PELIGROS EN EL IZAJE DE CARGA 1.1.1 POLEAS y CABLE EN MAL ESTADO CONTROL: REALIZAR INSPECCIÓN PREOPERACIONAL – MANTENIMIENTO CORRECTIVO, VERIFICAR QUE NO HAYA ROSAMIENTO ENTRE EL CABLE Y LA POLEA

10 1.- PELIGROS DEL CARGUE y DESCARGUE DE TUBERIA

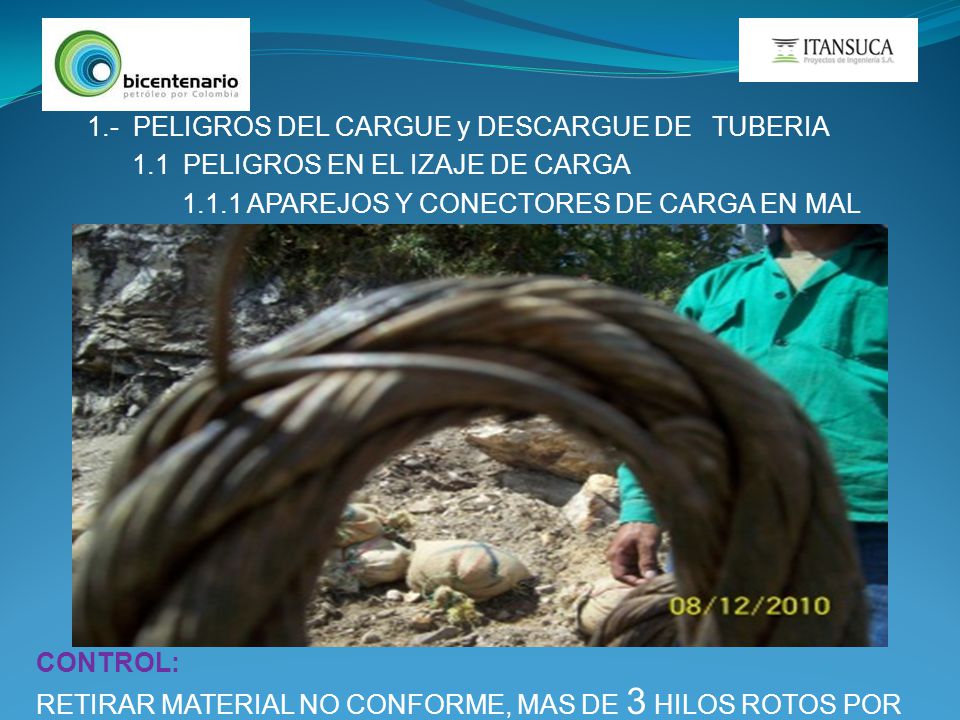

1.1 PELIGROS EN EL IZAJE DE CARGA 1.1.1 APAREJOS Y CONECTORES DE CARGA EN MAL ESTADO CONTROL: RETIRAR MATERIAL NO CONFORME, MAS DE 3 HILOS ROTOS POR TORON

11 1.- PELIGROS DEL CARGUE y DESCARGUE DE TUBERIA

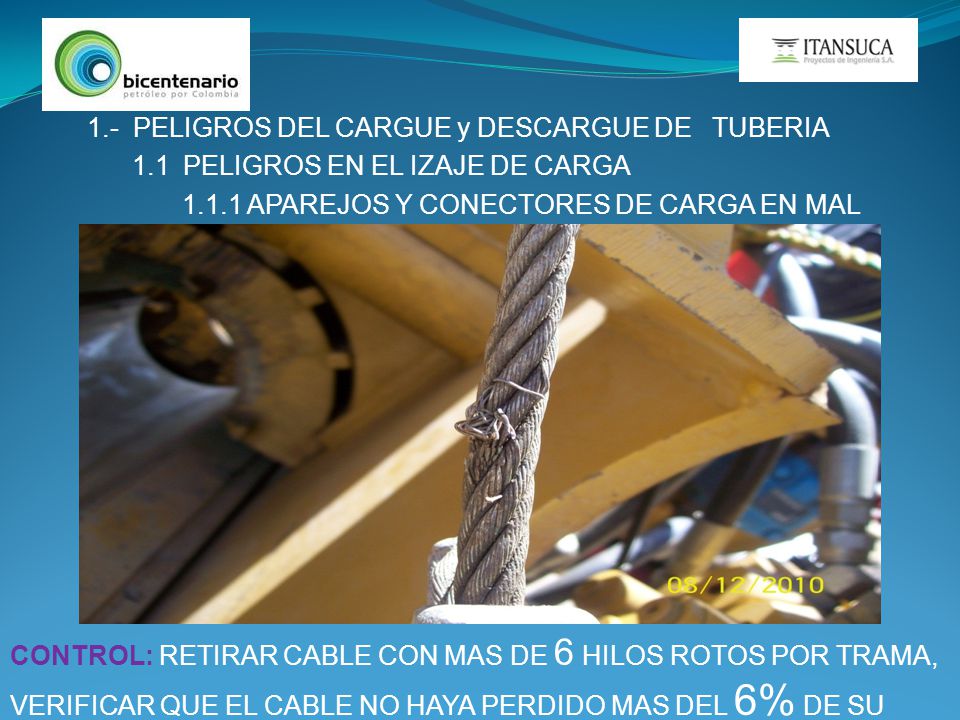

1.1 PELIGROS EN EL IZAJE DE CARGA 1.1.1 APAREJOS Y CONECTORES DE CARGA EN MAL ESTADO CONTROL: RETIRAR CABLE CON MAS DE 6 HILOS ROTOS POR TRAMA, VERIFICAR QUE EL CABLE NO HAYA PERDIDO MAS DEL 6% DE SU DIAMETRO.

12 1.- PELIGROS DEL CARGUE y DESCARGUE DE TUBERIA

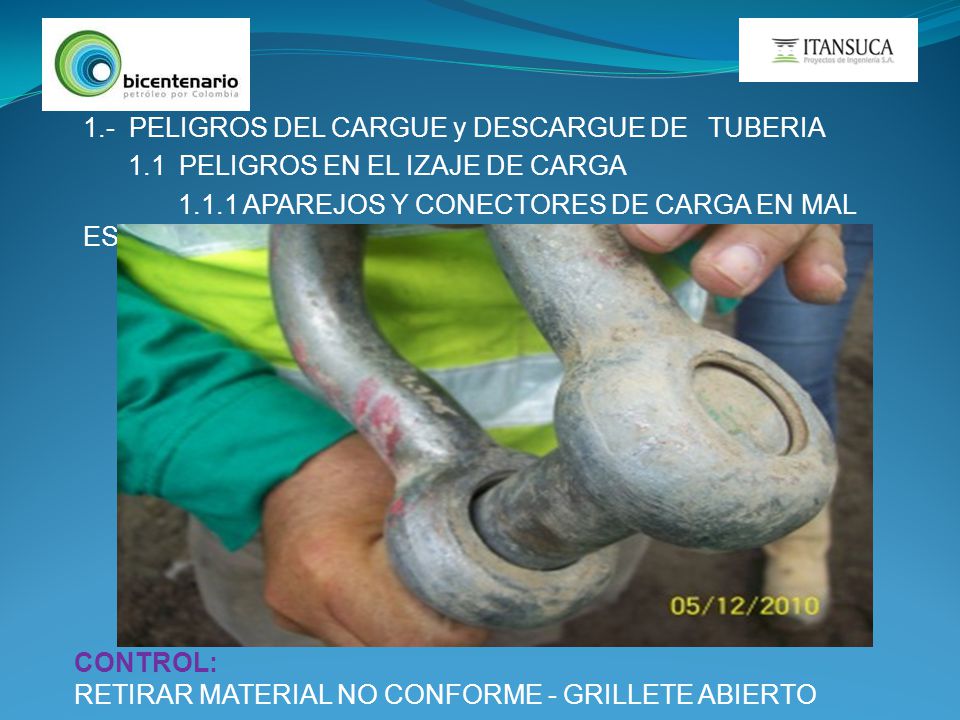

1.1 PELIGROS EN EL IZAJE DE CARGA 1.1.1 APAREJOS Y CONECTORES DE CARGA EN MAL ESTADO CONTROL: RETIRAR MATERIAL NO CONFORME - GRILLETE ABIERTO

13 1.- PELIGROS DEL CARGUE y DESCARGUE DE TUBERIA
1.1 PELIGROS EN EL IZAJE DE CARGA 1.1.1 APAREJOS Y CONECTORES DE CARGA EN MAL ESTADO CONTROL: RETIRAR MATERIAL NO CONFORME - GRILLETE CON PERDIDA DE SECCIÓN SUPERIOR AL 10%

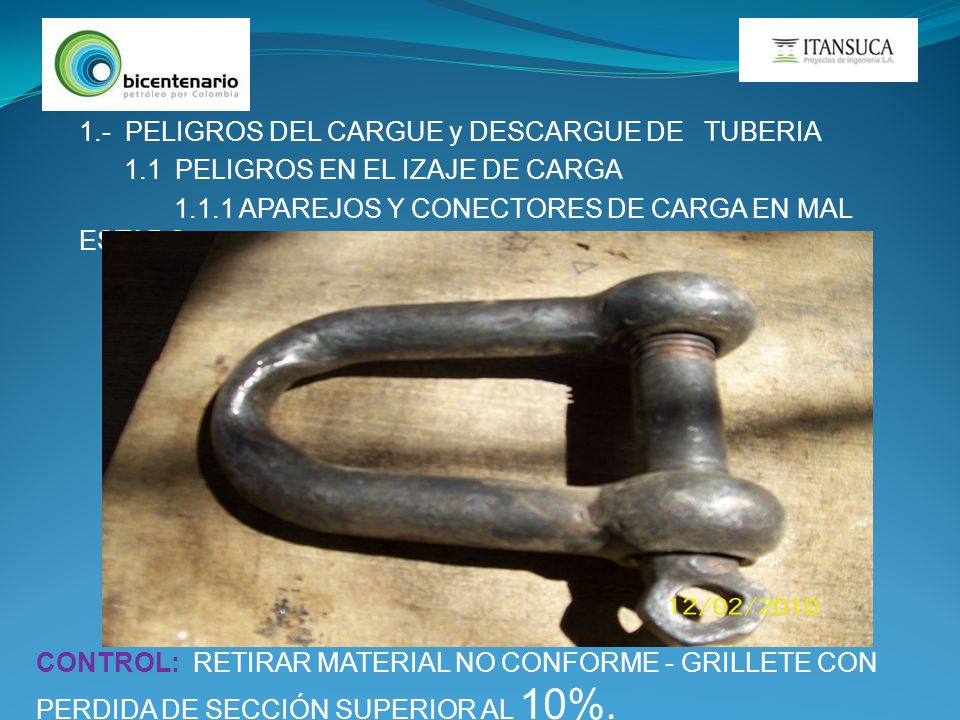

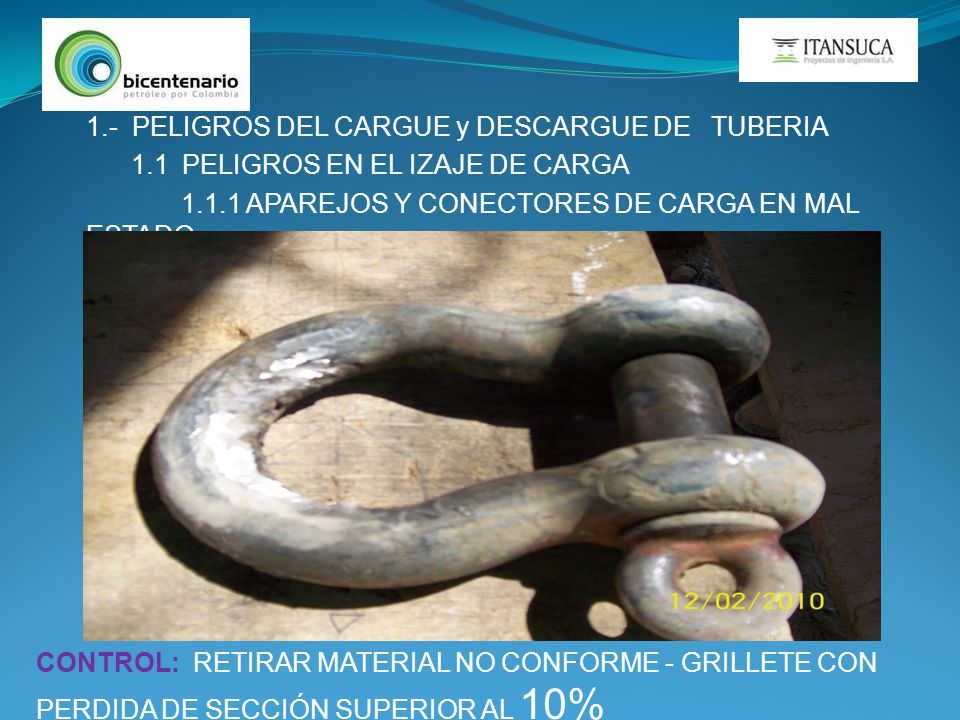

14 1.- PELIGROS DEL CARGUE y DESCARGUE DE TUBERIA
1.1 PELIGROS EN EL IZAJE DE CARGA 1.1.1 APAREJOS Y CONECTORES DE CARGA EN MAL ESTADO CONTROL: RETIRAR MATERIAL NO CONFORME - GRILLETE CON PERDIDA DE SECCIÓN SUPERIOR AL 10%.

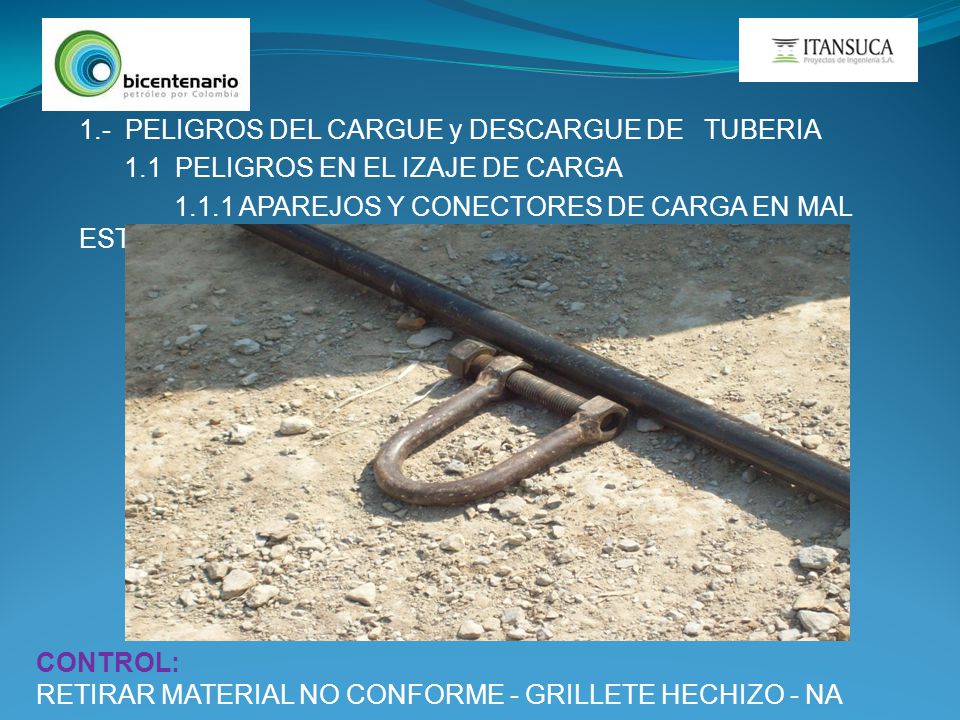

15 1.- PELIGROS DEL CARGUE y DESCARGUE DE TUBERIA
1.1 PELIGROS EN EL IZAJE DE CARGA 1.1.1 APAREJOS Y CONECTORES DE CARGA EN MAL ESTADO CONTROL: RETIRAR MATERIAL NO CONFORME - GRILLETE HECHIZO - NA

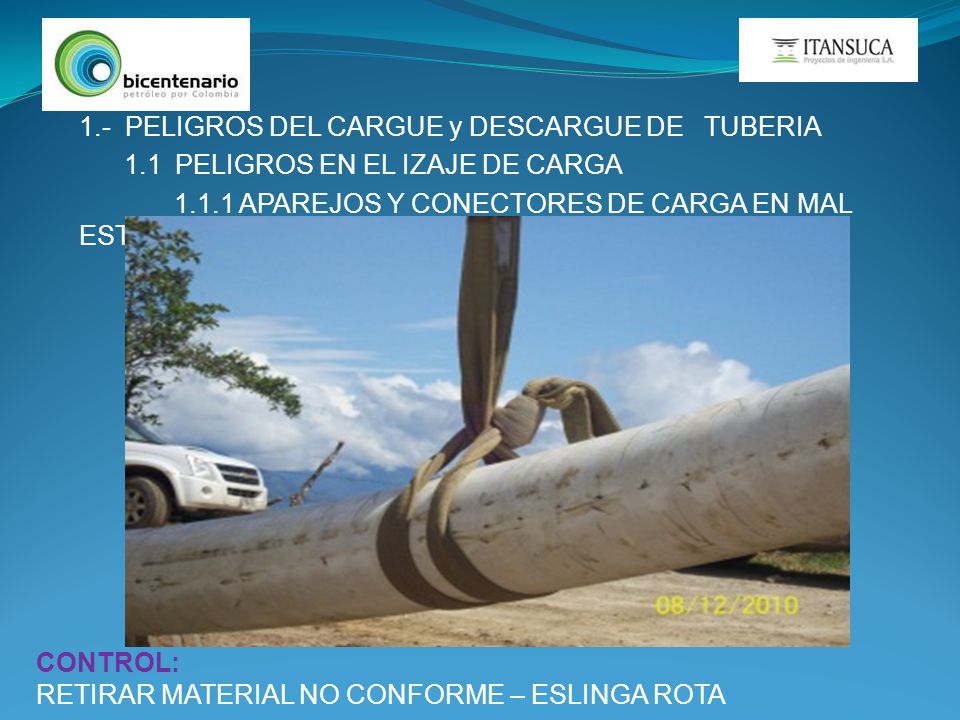

16 1.- PELIGROS DEL CARGUE y DESCARGUE DE TUBERIA
1.1 PELIGROS EN EL IZAJE DE CARGA 1.1.1 APAREJOS Y CONECTORES DE CARGA EN MAL ESTADO CONTROL: RETIRAR MATERIAL NO CONFORME – ESLINGA ROTA

17 1.- PELIGROS DEL CARGUE y DESCARGUE DE TUBERIA
1.1 PELIGROS EN EL IZAJE DE CARGA 1.1.1 APAREJOS Y CONECTORES DE CARGA EN MAL ESTADO CONTROL: VERIFICAR QUE LAS ESLINGAS NO ESTEN DESHILACHADAS, QUEMADAS Y QUE NO HAYA PRESENCIA DEL HILO TESTIGO

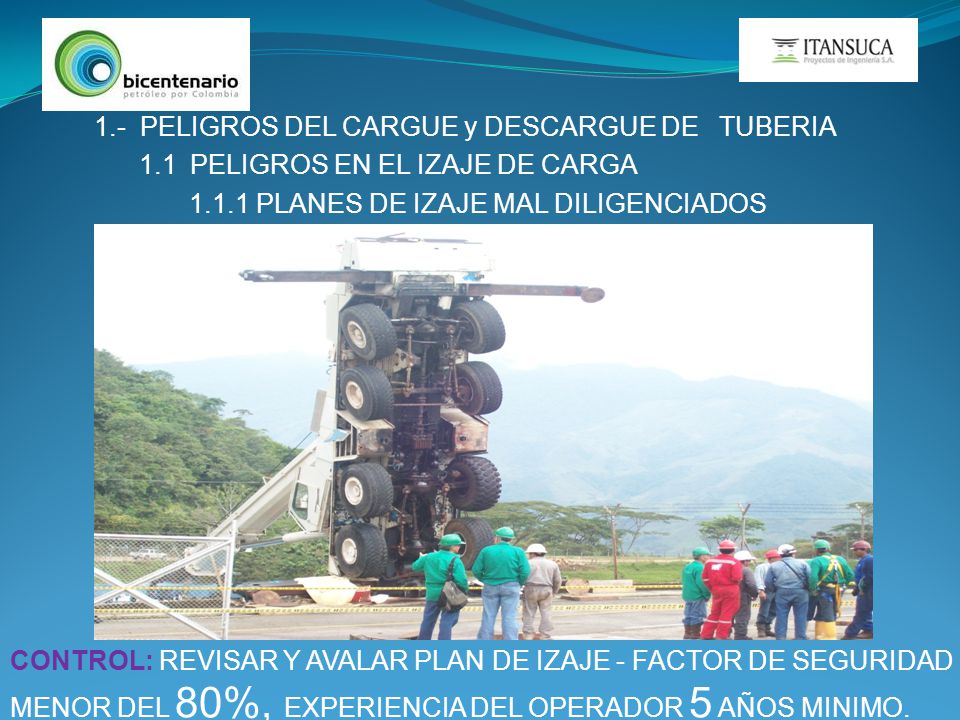

18 1.- PELIGROS DEL CARGUE y DESCARGUE DE TUBERIA
1.1 PELIGROS EN EL IZAJE DE CARGA 1.1.1 PLANES DE IZAJE MAL DILIGENCIADOS CONTROL: REVISAR Y AVALAR PLAN DE IZAJE - FACTOR DE SEGURIDAD MENOR DEL 80%, EXPERIENCIA DEL OPERADOR 5 AÑOS MINIMO.

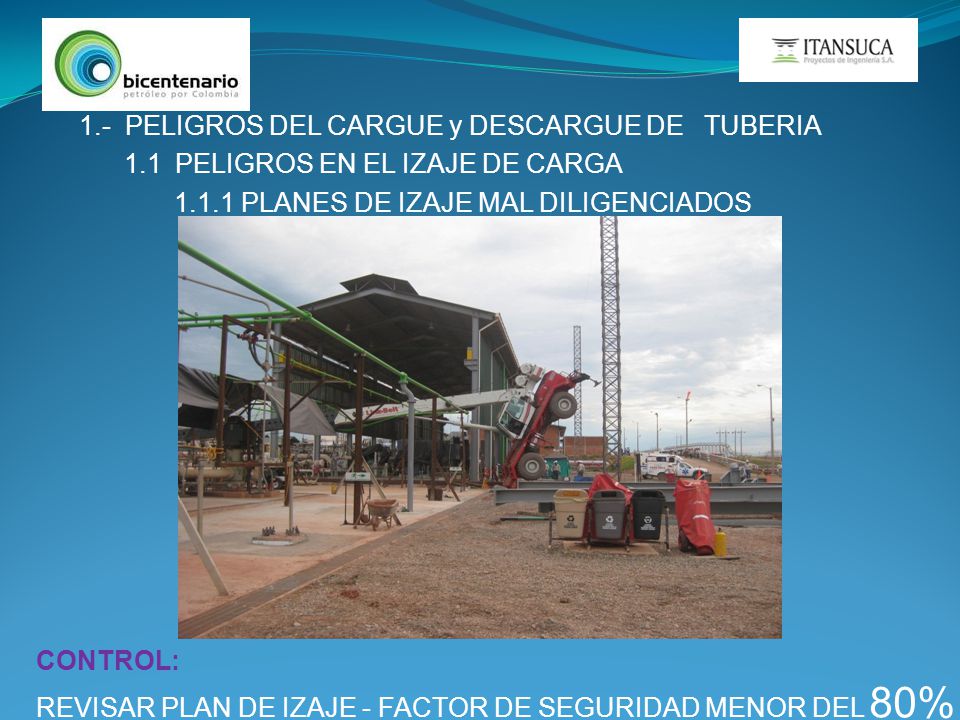

19 1.- PELIGROS DEL CARGUE y DESCARGUE DE TUBERIA
1.1 PELIGROS EN EL IZAJE DE CARGA 1.1.1 PLANES DE IZAJE MAL DILIGENCIADOS CONTROL: REVISAR PLAN DE IZAJE - FACTOR DE SEGURIDAD MENOR DEL 80%

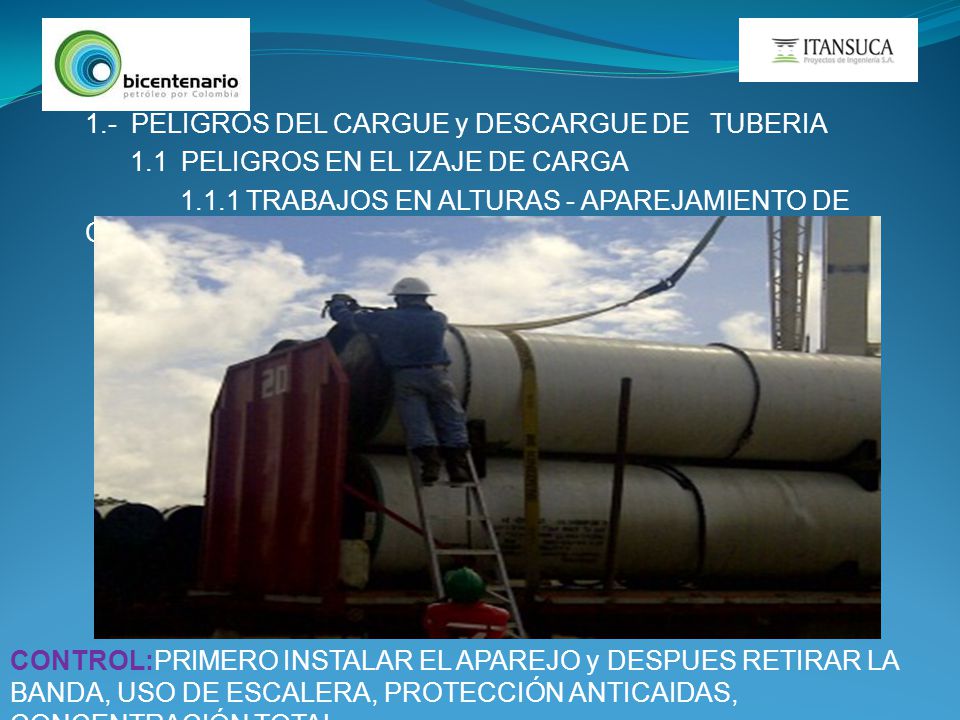

20 1.- PELIGROS DEL CARGUE y DESCARGUE DE TUBERIA
1.1 PELIGROS EN EL IZAJE DE CARGA 1.1.1 TRABAJOS EN ALTURAS - APAREJAMIENTO DE CARGA CONTROL:PRIMERO INSTALAR EL APAREJO y DESPUES RETIRAR LA BANDA, USO DE ESCALERA, PROTECCIÓN ANTICAIDAS, CONCENTRACIÓN TOTAL.

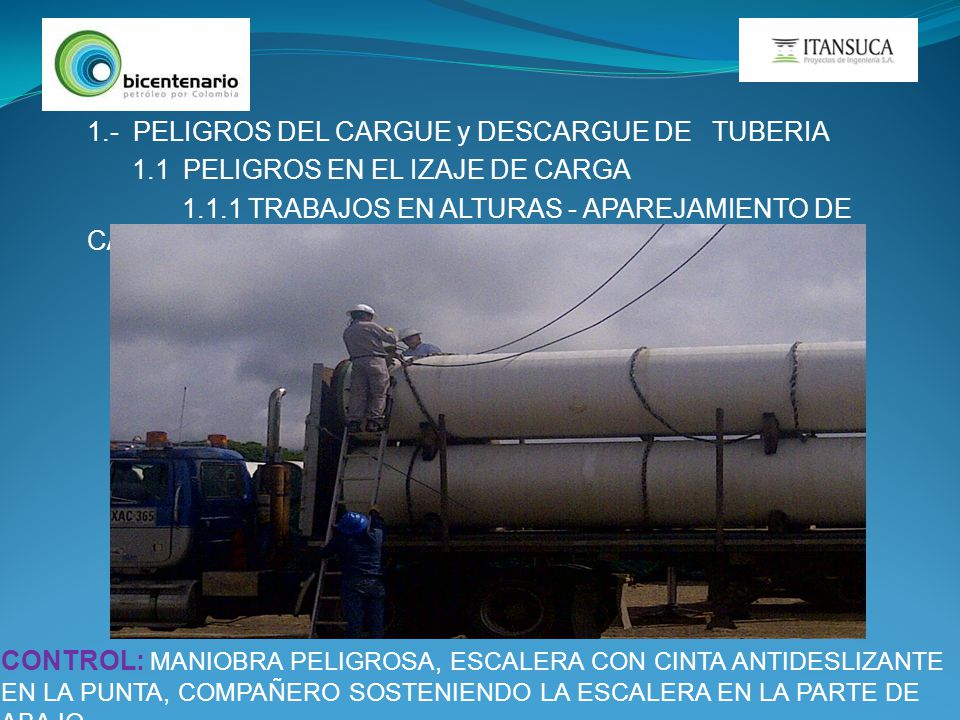

21 1.- PELIGROS DEL CARGUE y DESCARGUE DE TUBERIA
1.1 PELIGROS EN EL IZAJE DE CARGA 1.1.1 TRABAJOS EN ALTURAS - APAREJAMIENTO DE CARGA CONTROL: MANIOBRA PELIGROSA, ESCALERA CON CINTA ANTIDESLIZANTE EN LA PUNTA, COMPAÑERO SOSTENIENDO LA ESCALERA EN LA PARTE DE ABAJO.

22 1.- PELIGROS DEL CARGUE y DESCARGUE DE TUBERIA

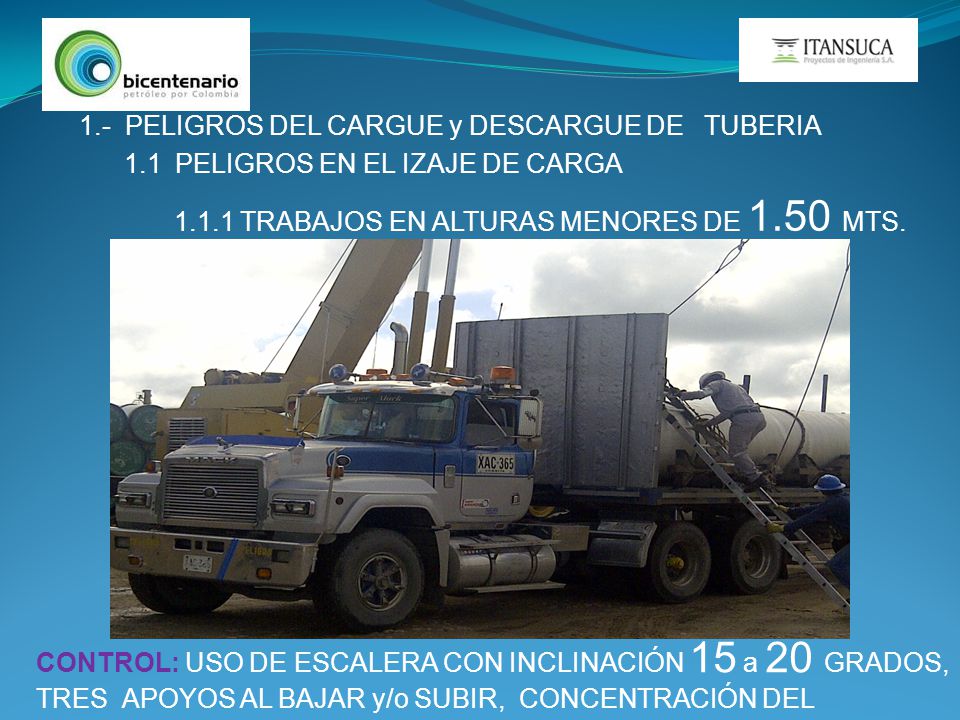

1.1 PELIGROS EN EL IZAJE DE CARGA 1.1.1 TRABAJOS EN ALTURAS MENORES DE 1.50 MTS. CONTROL: USO DE ESCALERA CON INCLINACIÓN 15 a 20 GRADOS, TRES APOYOS AL BAJAR y/o SUBIR, CONCENTRACIÓN DEL TRABAJADOR,

23 1.- PELIGROS DEL CARGUE y DESCARGUE DE TUBERIA

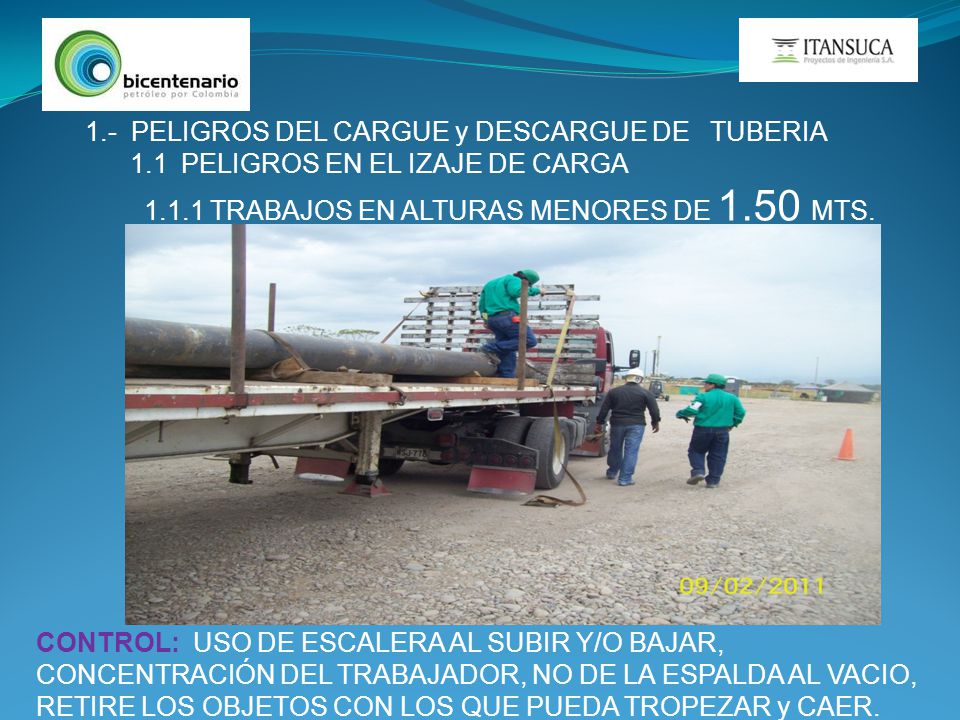

1.1 PELIGROS EN EL IZAJE DE CARGA 1.1.1 TRABAJOS EN ALTURAS MENORES DE 1.50 MTS. CONTROL: USO DE ESCALERA AL SUBIR Y/O BAJAR, CONCENTRACIÓN DEL TRABAJADOR, NO DE LA ESPALDA AL VACIO, RETIRE LOS OBJETOS CON LOS QUE PUEDA TROPEZAR y CAER.

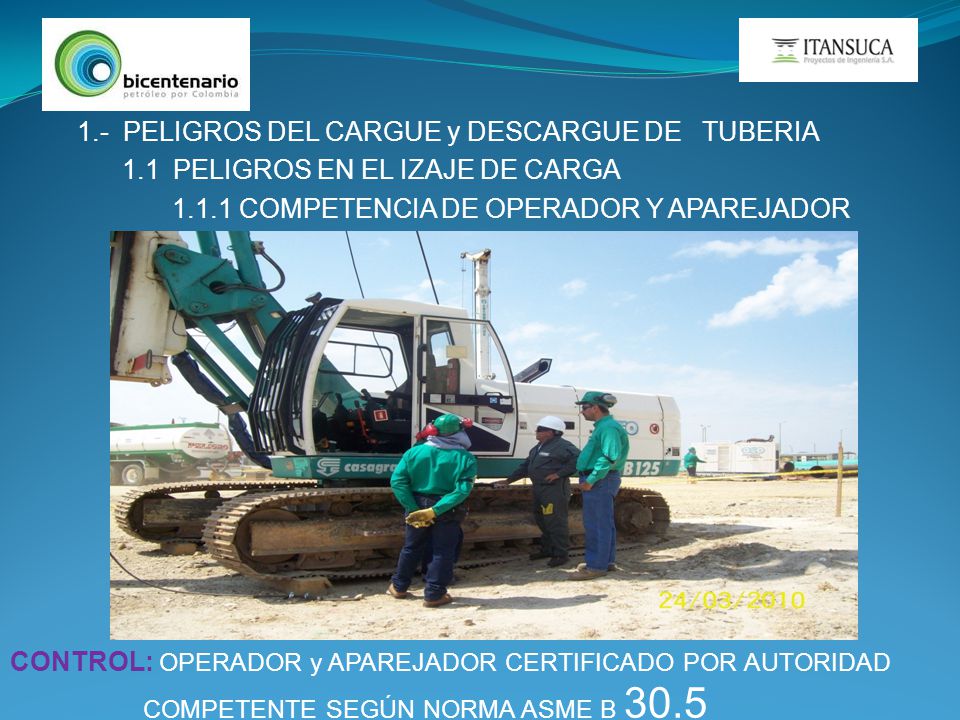

24 1.- PELIGROS DEL CARGUE y DESCARGUE DE TUBERIA
1.1 PELIGROS EN EL IZAJE DE CARGA 1.1.1 COMPETENCIA DE OPERADOR Y APAREJADOR CONTROL: OPERADOR y APAREJADOR CERTIFICADO POR AUTORIDAD COMPETENTE SEGÚN NORMA ASME B 30.5

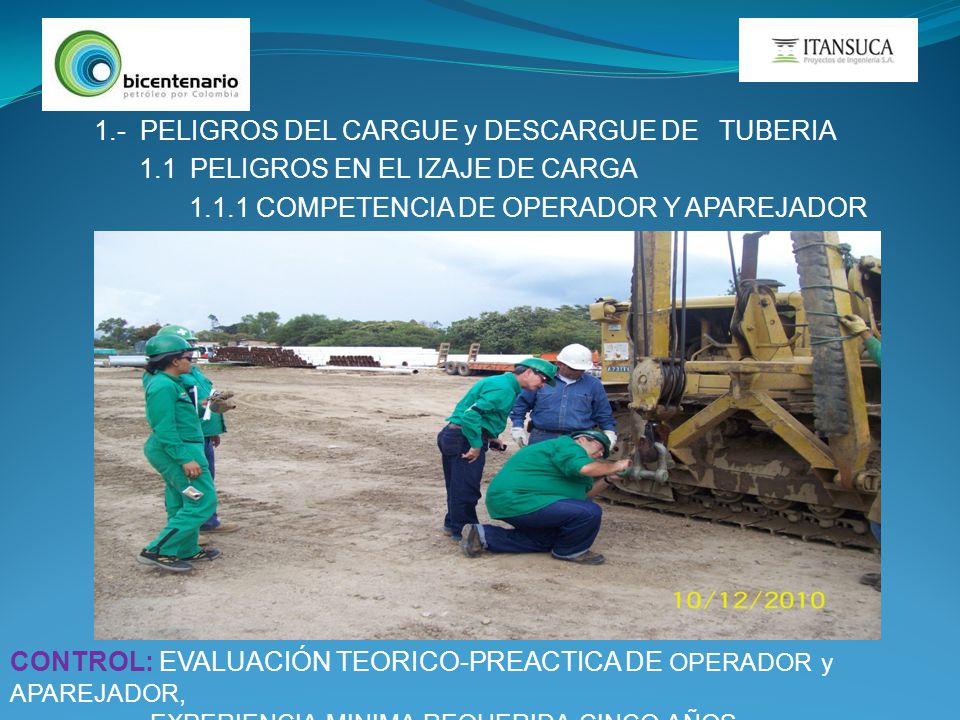

25 1.- PELIGROS DEL CARGUE y DESCARGUE DE TUBERIA
1.1 PELIGROS EN EL IZAJE DE CARGA 1.1.1 COMPETENCIA DE OPERADOR Y APAREJADOR CONTROL: EVALUACIÓN TEORICO-PREACTICA DE OPERADOR y APAREJADOR, EXPERIENCIA MINIMA REQUERIDA CINCO AÑOS.

26 1.- PELIGROS DEL CARGUE y DESCARGUE DE TUBERIA

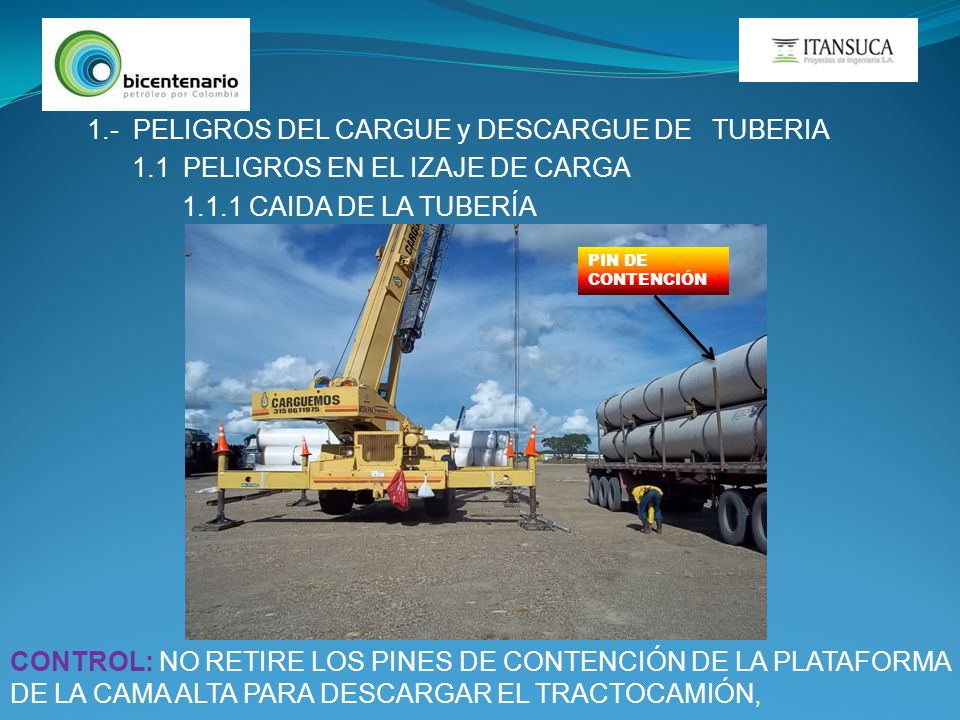

1.1 PELIGROS EN EL IZAJE DE CARGA 1.1.1 CAIDA DE LA TUBERÍA PIN DE CONTENCIÓN CONTROL: NO RETIRE LOS PINES DE CONTENCIÓN DE LA PLATAFORMA DE LA CAMA ALTA PARA DESCARGAR EL TRACTOCAMIÓN,

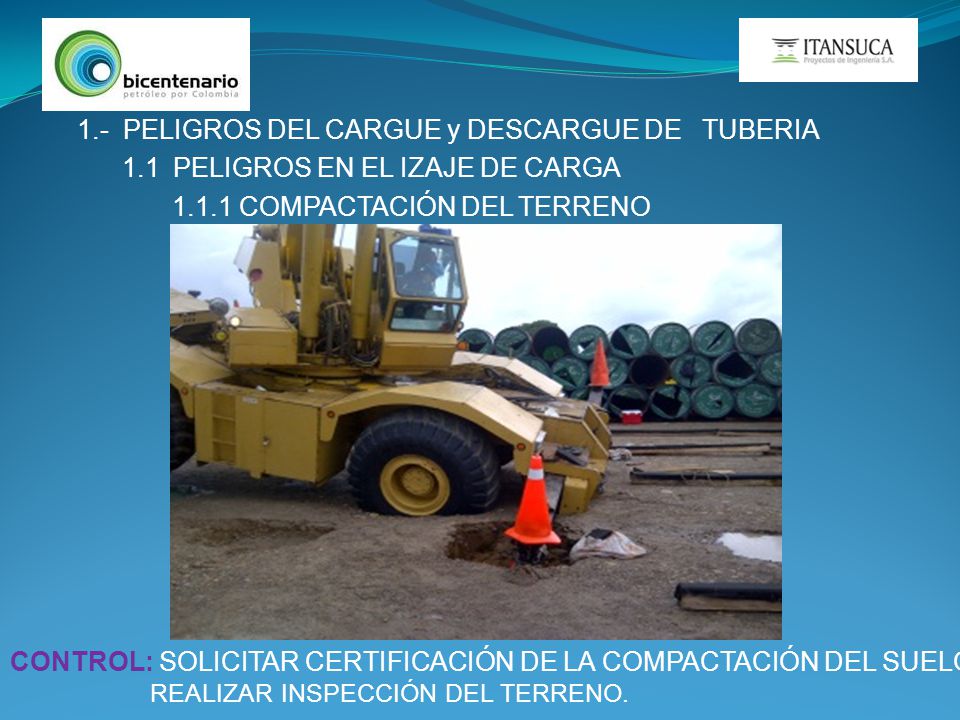

27 1.- PELIGROS DEL CARGUE y DESCARGUE DE TUBERIA
1.1 PELIGROS EN EL IZAJE DE CARGA 1.1.1 COMPACTACIÓN DEL TERRENO CONTROL: SOLICITAR CERTIFICACIÓN DE LA COMPACTACIÓN DEL SUELO, REALIZAR INSPECCIÓN DEL TERRENO.

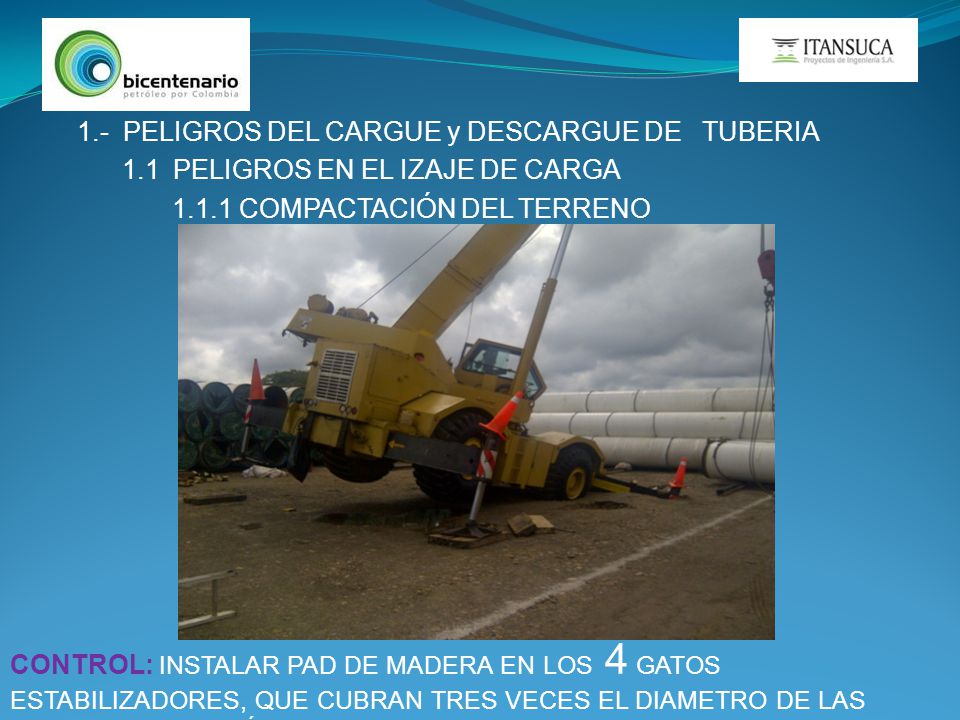

28 1.- PELIGROS DEL CARGUE y DESCARGUE DE TUBERIA
1.1 PELIGROS EN EL IZAJE DE CARGA 1.1.1 COMPACTACIÓN DEL TERRENO CONTROL: INSTALAR PAD DE MADERA EN LOS 4 GATOS ESTABILIZADORES, QUE CUBRAN TRES VECES EL DIAMETRO DE LAS ZAPATAS DE LA GRÚA.

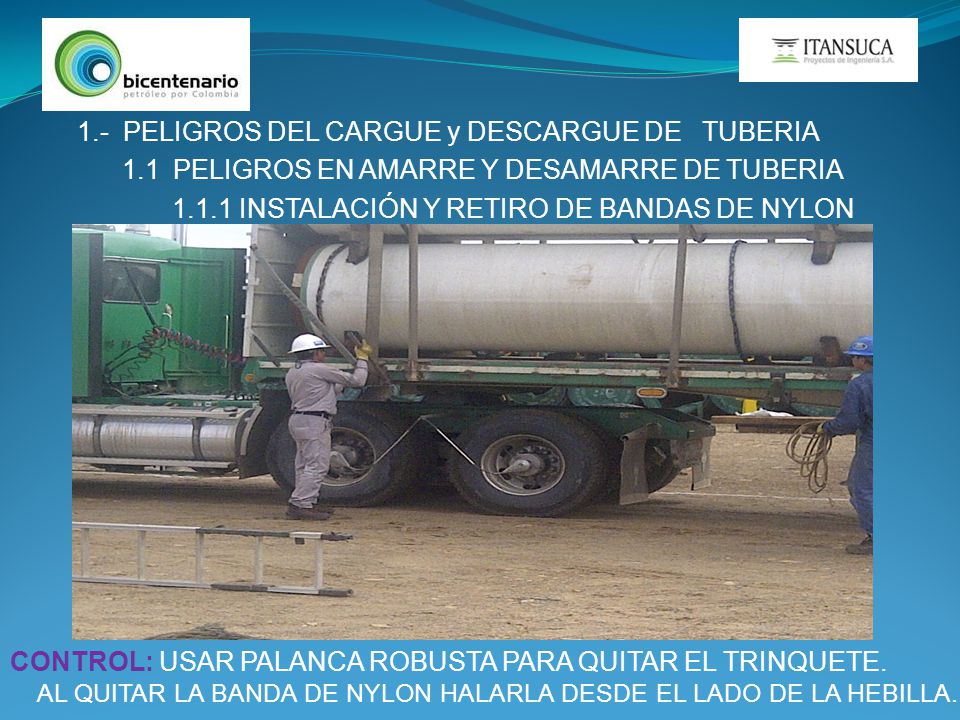

29 1.- PELIGROS DEL CARGUE y DESCARGUE DE TUBERIA
1.1 PELIGROS EN AMARRE Y DESAMARRE DE TUBERIA 1.1.1 INSTALACIÓN Y RETIRO DE BANDAS DE NYLON CONTROL: USAR PALANCA ROBUSTA PARA QUITAR EL TRINQUETE. AL QUITAR LA BANDA DE NYLON HALARLA DESDE EL LADO DE LA HEBILLA.

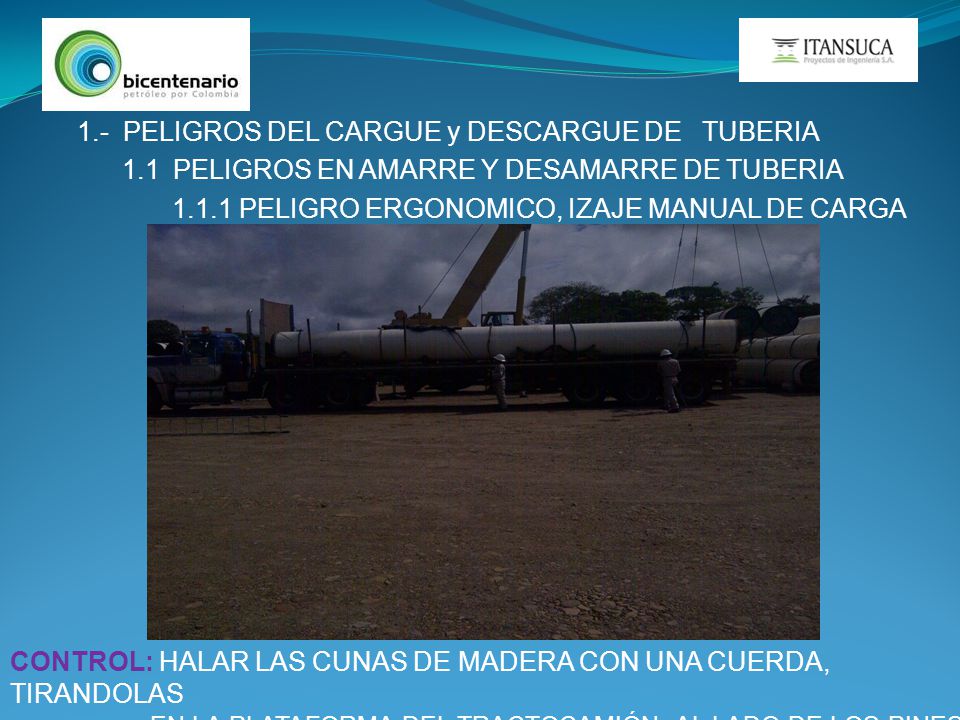

30 1.- PELIGROS DEL CARGUE y DESCARGUE DE TUBERIA
1.1 PELIGROS EN AMARRE Y DESAMARRE DE TUBERIA 1.1.1 PELIGRO ERGONOMICO, IZAJE MANUAL DE CARGA CONTROL: HALAR LAS CUNAS DE MADERA CON UNA CUERDA, TIRANDOLAS EN LA PLATAFORMA DEL TRACTOCAMIÓN, AL LADO DE LOS PINES.

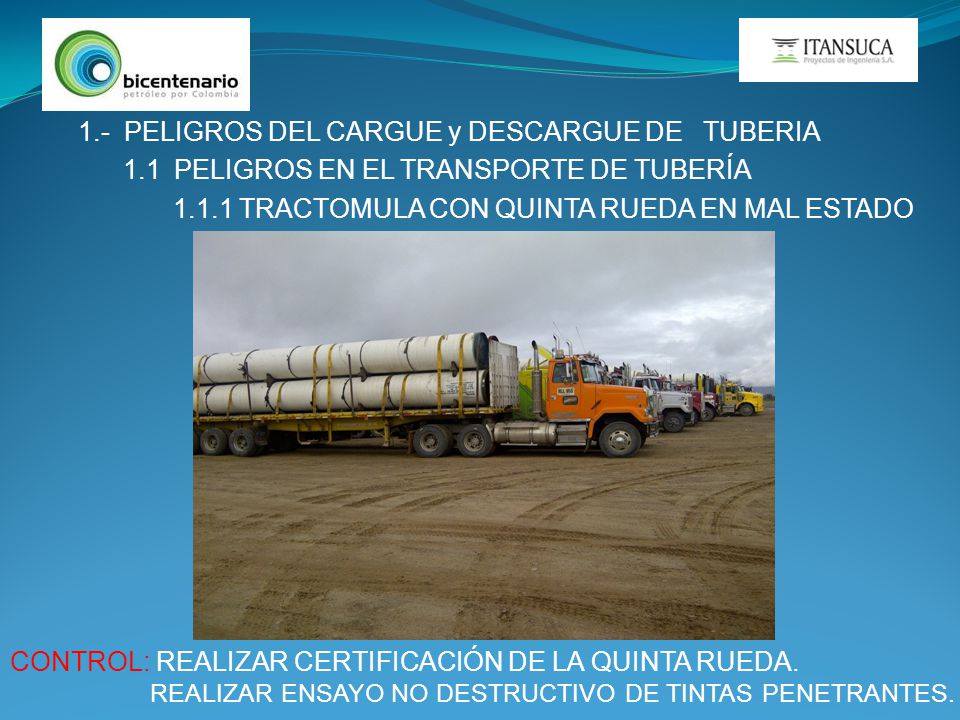

31 1.- PELIGROS DEL CARGUE y DESCARGUE DE TUBERIA
1.1 PELIGROS EN EL TRANSPORTE DE TUBERÍA 1.1.1 TRACTOMULA CON QUINTA RUEDA EN MAL ESTADO CONTROL: REALIZAR CERTIFICACIÓN DE LA QUINTA RUEDA. REALIZAR ENSAYO NO DESTRUCTIVO DE TINTAS PENETRANTES.

32 1.- PELIGROS DEL CARGUE y DESCARGUE DE TUBERIA

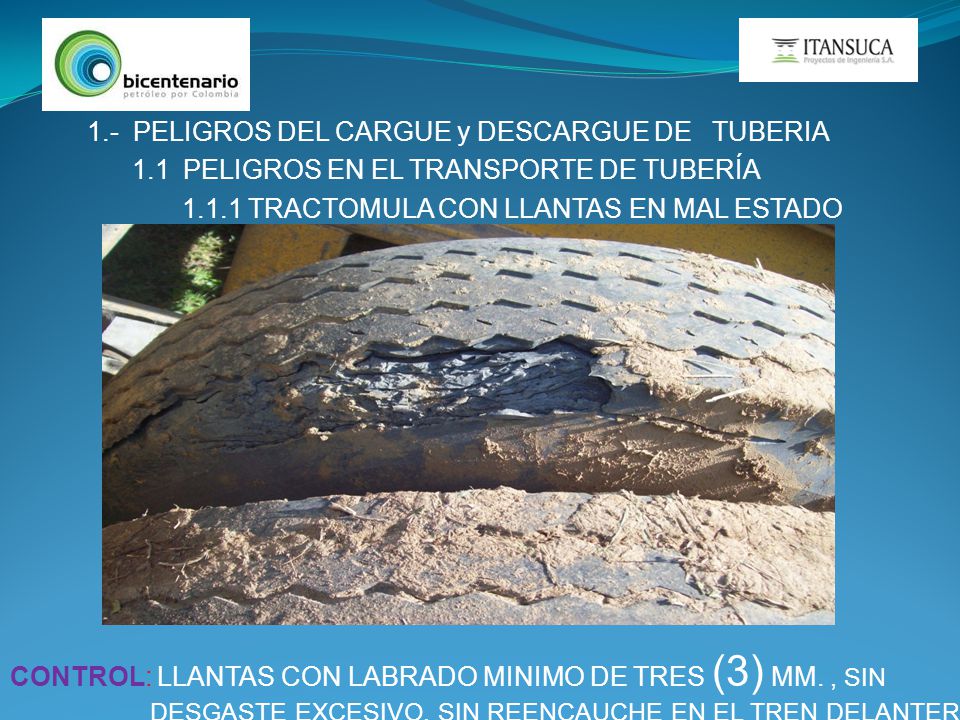

1.1 PELIGROS EN EL TRANSPORTE DE TUBERÍA 1.1.1 TRACTOMULA CON LLANTAS EN MAL ESTADO CONTROL: LLANTAS CON LABRADO MINIMO DE TRES (3) MM. , SIN DESGASTE EXCESIVO, SIN REENCAUCHE EN EL TREN DELANTERO.

33 1.- PELIGROS DEL CARGUE y DESCARGUE DE TUBERIA

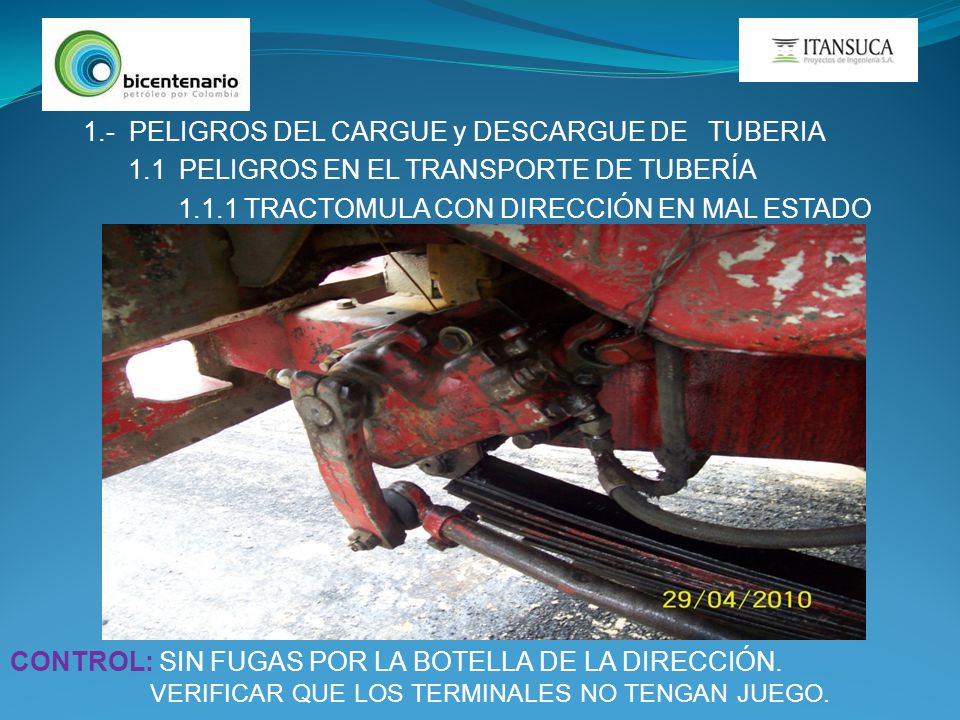

1.1 PELIGROS EN EL TRANSPORTE DE TUBERÍA 1.1.1 TRACTOMULA CON DIRECCIÓN EN MAL ESTADO CONTROL: SIN FUGAS POR LA BOTELLA DE LA DIRECCIÓN. VERIFICAR QUE LOS TERMINALES NO TENGAN JUEGO.

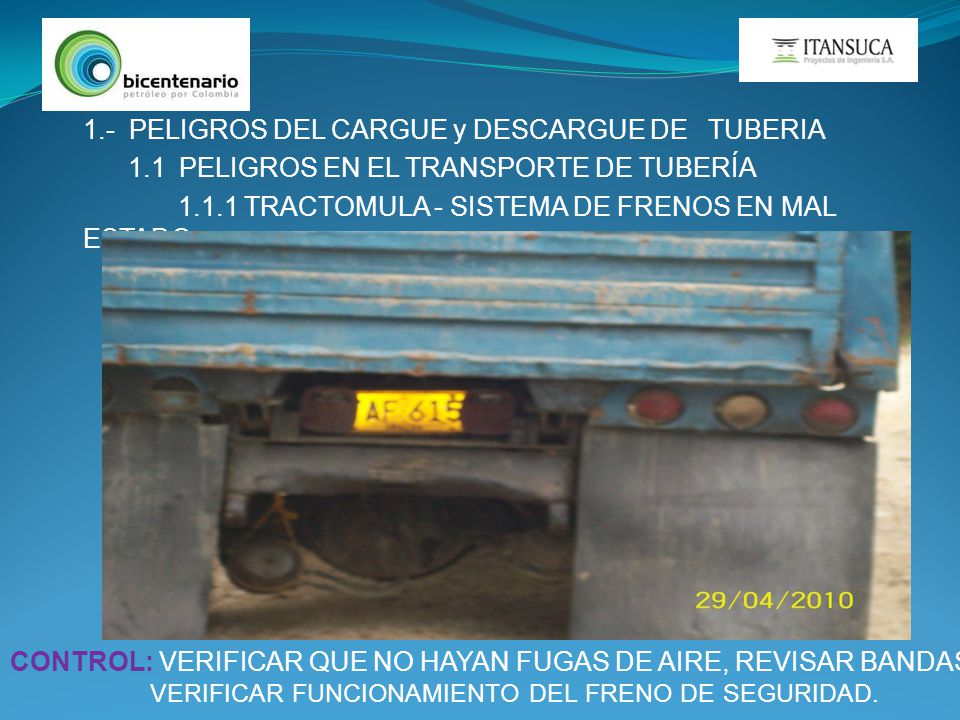

34 1.- PELIGROS DEL CARGUE y DESCARGUE DE TUBERIA
1.1 PELIGROS EN EL TRANSPORTE DE TUBERÍA 1.1.1 TRACTOMULA - SISTEMA DE FRENOS EN MAL ESTADO CONTROL: VERIFICAR QUE NO HAYAN FUGAS DE AIRE, REVISAR BANDAS. VERIFICAR FUNCIONAMIENTO DEL FRENO DE SEGURIDAD.

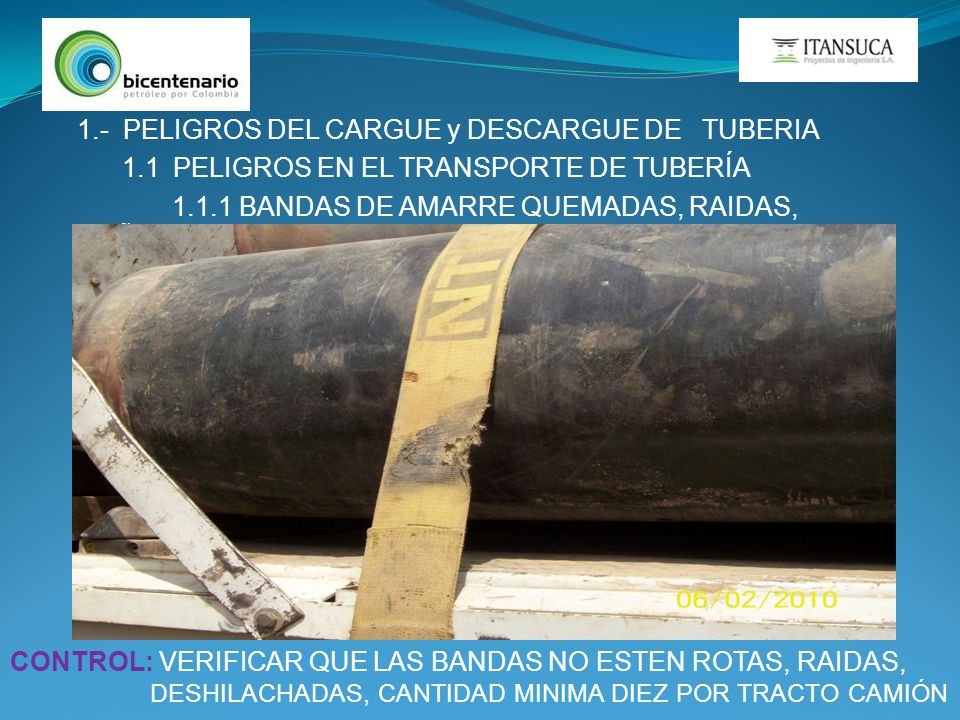

35 1.- PELIGROS DEL CARGUE y DESCARGUE DE TUBERIA
1.1 PELIGROS EN EL TRANSPORTE DE TUBERÍA 1.1.1 BANDAS DE AMARRE QUEMADAS, RAIDAS, DAÑADAS CONTROL: VERIFICAR QUE LAS BANDAS NO ESTEN ROTAS, RAIDAS, DESHILACHADAS, CANTIDAD MINIMA DIEZ POR TRACTO CAMIÓN

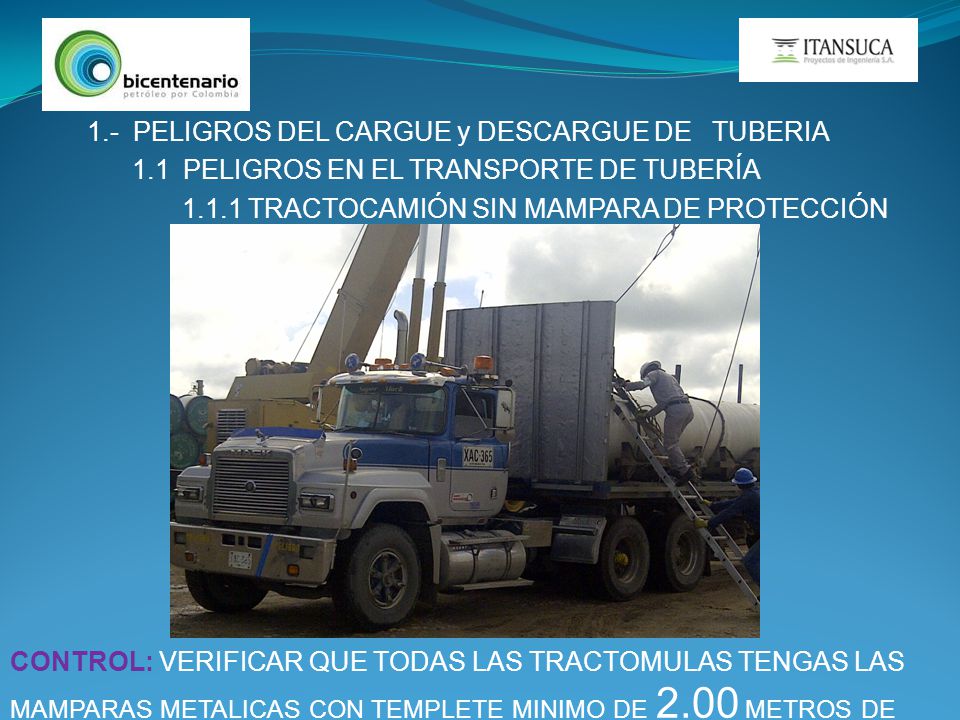

36 1.- PELIGROS DEL CARGUE y DESCARGUE DE TUBERIA
1.1 PELIGROS EN EL TRANSPORTE DE TUBERÍA 1.1.1 TRACTOCAMIÓN SIN MAMPARA DE PROTECCIÓN CONTROL: VERIFICAR QUE TODAS LAS TRACTOMULAS TENGAS LAS MAMPARAS METALICAS CON TEMPLETE MINIMO DE 2.00 METROS DE ALTURA,

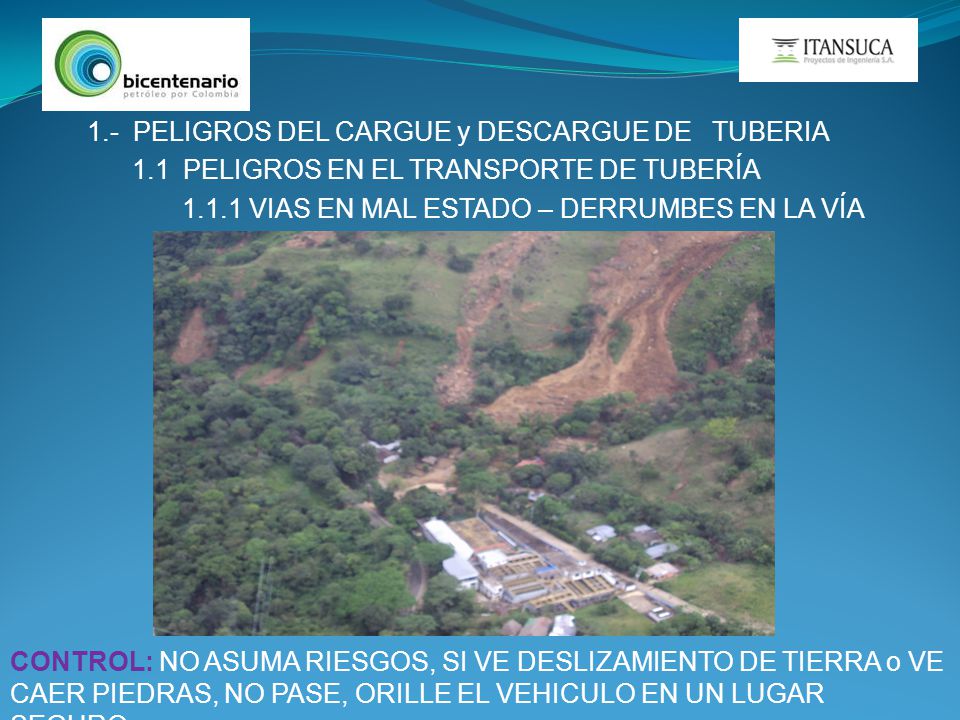

37 1.- PELIGROS DEL CARGUE y DESCARGUE DE TUBERIA
1.1 PELIGROS EN EL TRANSPORTE DE TUBERÍA 1.1.1 VIAS EN MAL ESTADO – DERRUMBES EN LA VÍA CONTROL: NO ASUMA RIESGOS, SI VE DESLIZAMIENTO DE TIERRA o VE CAER PIEDRAS, NO PASE, ORILLE EL VEHICULO EN UN LUGAR SEGURO.

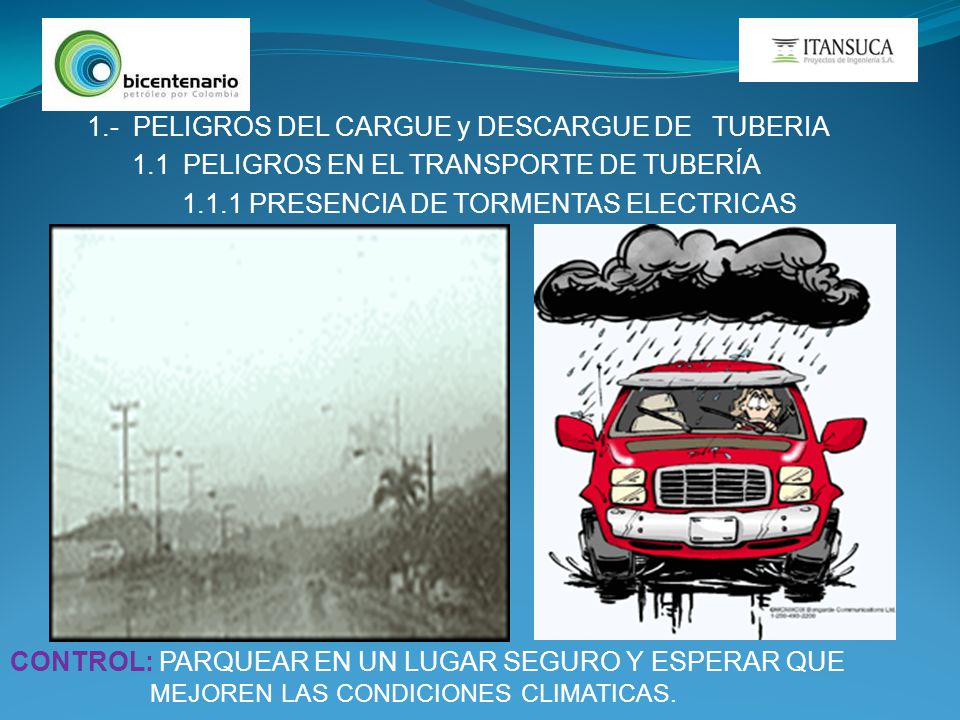

38 1.- PELIGROS DEL CARGUE y DESCARGUE DE TUBERIA
1.1 PELIGROS EN EL TRANSPORTE DE TUBERÍA 1.1.1 PRESENCIA DE TORMENTAS ELECTRICAS CONTROL: PARQUEAR EN UN LUGAR SEGURO Y ESPERAR QUE MEJOREN LAS CONDICIONES CLIMATICAS.

39 1.- PELIGROS DEL CARGUE y DESCARGUE DE TUBERIA
1.1 PELIGROS EN EL TRANSPORTE DE TUBERÍA 1.1.1 COMPETENCIA DE LOS CONDUCTORES CONTROL: VERIFICAR LICENCIA DE CONDUCCIÓN EN LA PAGINA DE MINTRANSPORTE, HACER EVALUACIÓN PRACTICA AL INGRESO.

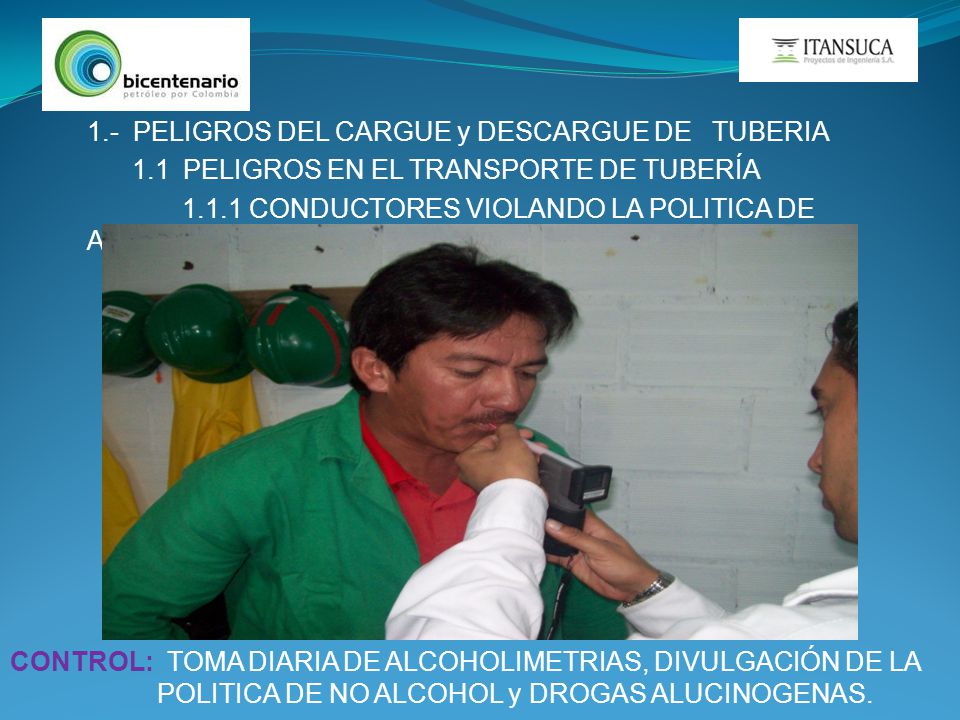

40 1.- PELIGROS DEL CARGUE y DESCARGUE DE TUBERIA
1.1 PELIGROS EN EL TRANSPORTE DE TUBERÍA 1.1.1 CONDUCTORES VIOLANDO LA POLITICA DE ALCOHOL CONTROL: TOMA DIARIA DE ALCOHOLIMETRIAS, DIVULGACIÓN DE LA POLITICA DE NO ALCOHOL y DROGAS ALUCINOGENAS.

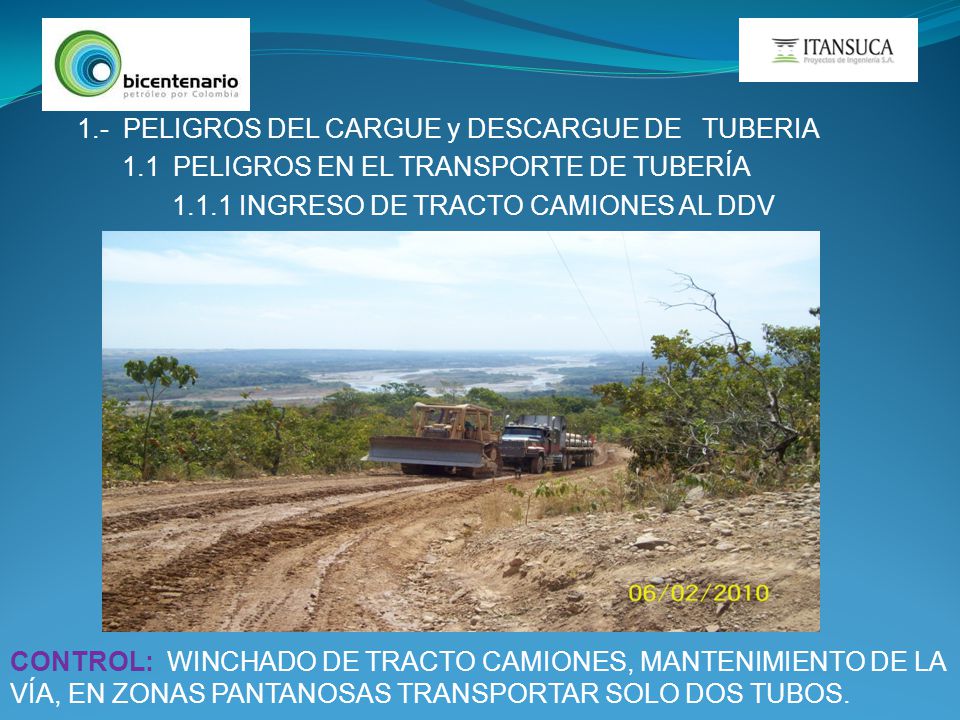

41 1.- PELIGROS DEL CARGUE y DESCARGUE DE TUBERIA
1.1 PELIGROS EN EL TRANSPORTE DE TUBERÍA 1.1.1 INGRESO DE TRACTO CAMIONES AL DDV CONTROL: WINCHADO DE TRACTO CAMIONES, MANTENIMIENTO DE LA VÍA, EN ZONAS PANTANOSAS TRANSPORTAR SOLO DOS TUBOS.

42 GRACIAS POR SU ASISTENCIA
