1 CASO 1: Varían sólo los módulos de E y de I siendo invariables las otras magnitudes ; no varían Esta estructura es un TRANSFORMADOR basada en los principios del electromagnetismo CASO 2 Varían todas las magnitudes y puede realizarse una conversión parcial a energía mecánica + energía mecánica Esta estructura es una MÁQUINA ASINCRÓNICA basada en los principios del electromagnetismo CASO 3 Caso límite del CASO 2 cuando ; Luego la PARTE 1 es corriente alterna y la PARTE 2 corriente continua Estas estructuras son -CONVERTIDOR ROTATIVO ( vías electromagnética) -RECTIFICADOR (Vía termoiónica o de estado sólido)

2 ; Id Ii IdVd Vi Vd

3 CONVERSIÓN ELÉCTRICA ELÉCTRICA Convertidor rotativo- conmutatriz Válvulas de vacío (diodos alto vacío) Atmósfera de gas (diodos gaseosos) Rectificador Juntura metal-semiconductor Sólido semiconductor Juntura semiconductor-semiconductor

4 DIODOS DE ALTO VACÍO Calentamiento directoCalentamiento indirecto Característica típicas de conducción

5 DIODOS DE ATMÓSFERA DE GAS

6

7

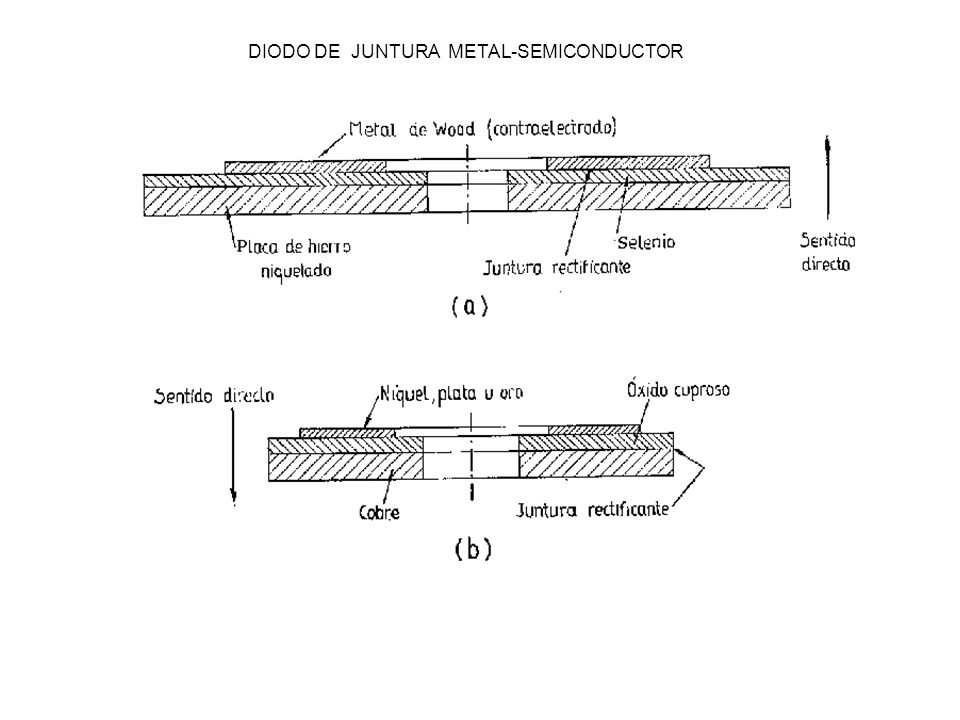

8 DIODO DE JUNTURA METAL-SEMICONDUCTOR

9 Curva típica de conducción de un rectificador de selenio

10 1 - Un átomo libere un electrón a temperatura ambiente 2- No hay electrones libres a temperatura ambiente La mayor o menor cantidad de electrones libres es índice de la mayor o menor conductividad del material en trato. Los 1.- son buenos conductores Los 2.- son buenos aisladores Entre ambos están los semiconductores especialmente aquellos que tiene exceso de electrones libres para ser aisladores pero demasiado pocos para ser conductores Órdenes de magnitud Conductor Aislador Semiconductor Resistividad Ohm.cm CARACTERÍSTICAS DE LOS MATERIALES

11

12

13

14

15

16

17

18 RECTIFICACIÓN DE MEDIA ONDA

19 DIODO SEMICONDUCTOR DE SILICIO

20 CURVA TÍPICA DE UN DIODO DE SILICIO

21 RECTIFICADOR DE ONDA COMPLETA Vr = valor eficaz de la tensión rectificadaVr

22 RECTIFICADOR DE ONDA COMPLETA (PUENTE)

23 VARIACIÓN DE LA TENSIÓN RECTIFICADA Regulación tensión de entrada al rectificador transformador de tomas variables Regulación sobre el elemento rectificador transformador fijo y tiristor Regulación

24 VARACIÓN DE LA TENSIÓN DE ENTRADA AL RECTIFICADOR

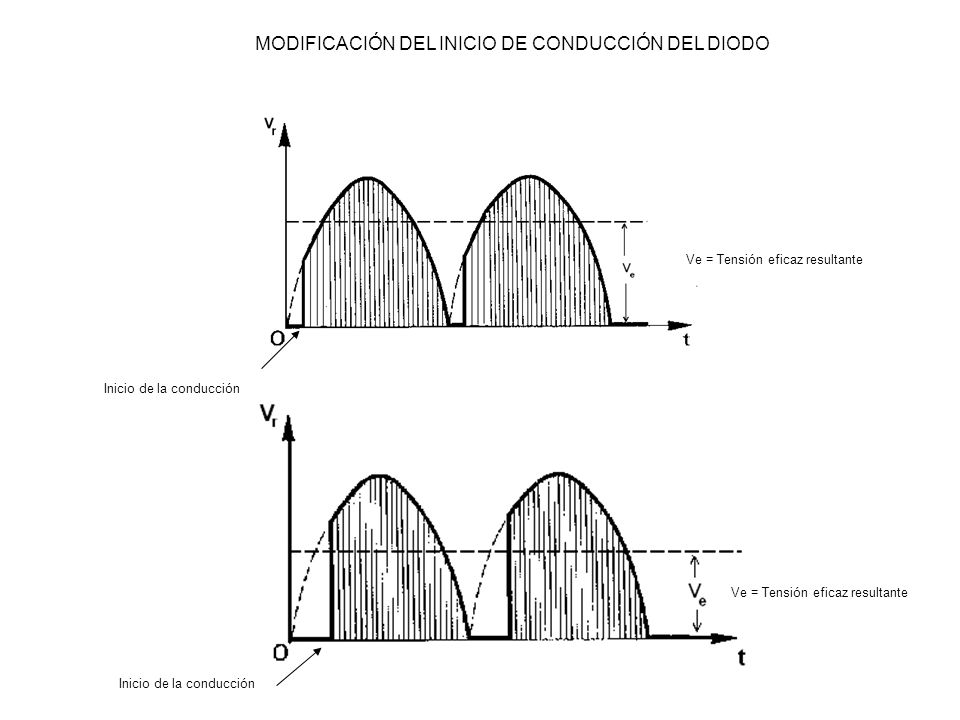

25 MODIFICACIÓN DEL INICIO DE CONDUCCIÓN DEL DIODO Inicio de la conducción Ve = Tensión eficaz resultante

26

27 CARACTERÍSTICAS DE UN TIRISTOR

28

29
