5 + (3 x 7) = 26 ( electrones de valencia en total)

Presentación del tema: "5 + (3 x 7) = 26 ( electrones de valencia en total)"— Transcripción de la presentación:

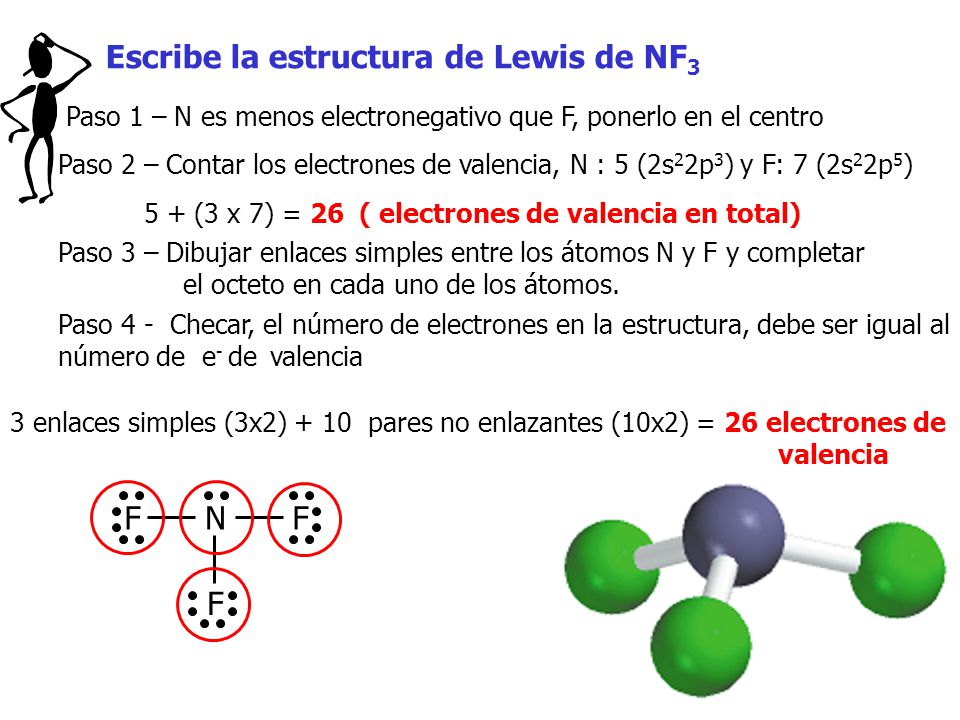

1 5 + (3 x 7) = 26 ( electrones de valencia en total)
Escribe la estructura de Lewis de NF3 Paso 1 – N es menos electronegativo que F, ponerlo en el centro Paso 2 – Contar los electrones de valencia, N : 5 (2s22p3) y F: 7 (2s22p5) 5 + (3 x 7) = 26 ( electrones de valencia en total) Paso 3 – Dibujar enlaces simples entre los átomos N y F y completar el octeto en cada uno de los átomos. Paso 4 - Checar, el número de electrones en la estructura, debe ser igual al número de e- de valencia 3 enlaces simples (3x2) pares no enlazantes (10x2) = 26 electrones de valencia F N

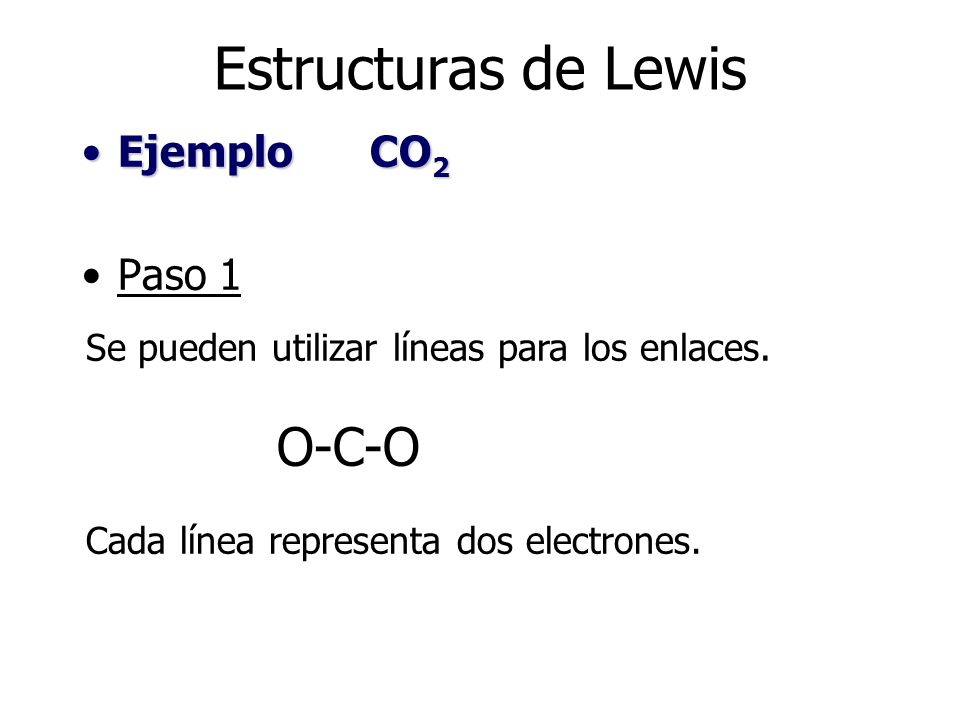

2 Se pueden utilizar líneas para los enlaces.
Estructuras de Lewis Ejemplo CO2 Paso 1 Se pueden utilizar líneas para los enlaces. O-C-O Cada línea representa dos electrones.

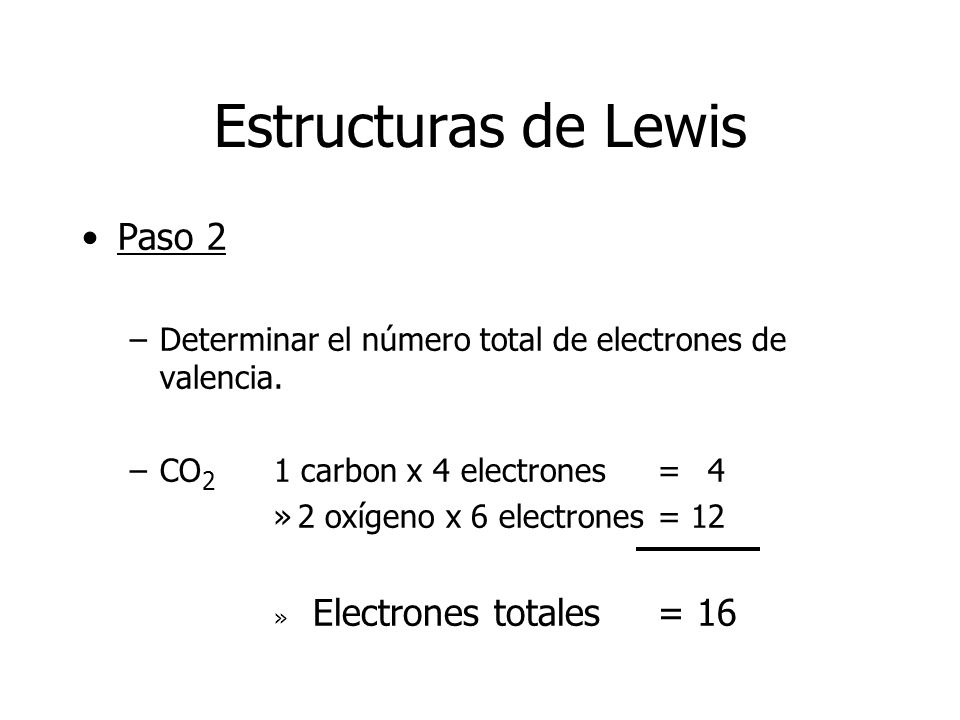

3 Estructuras de Lewis Paso 2
Determinar el número total de electrones de valencia. CO2 1 carbon x 4 electrones = 4 2 oxígeno x 6 electrones = 12 Electrones totales = 16

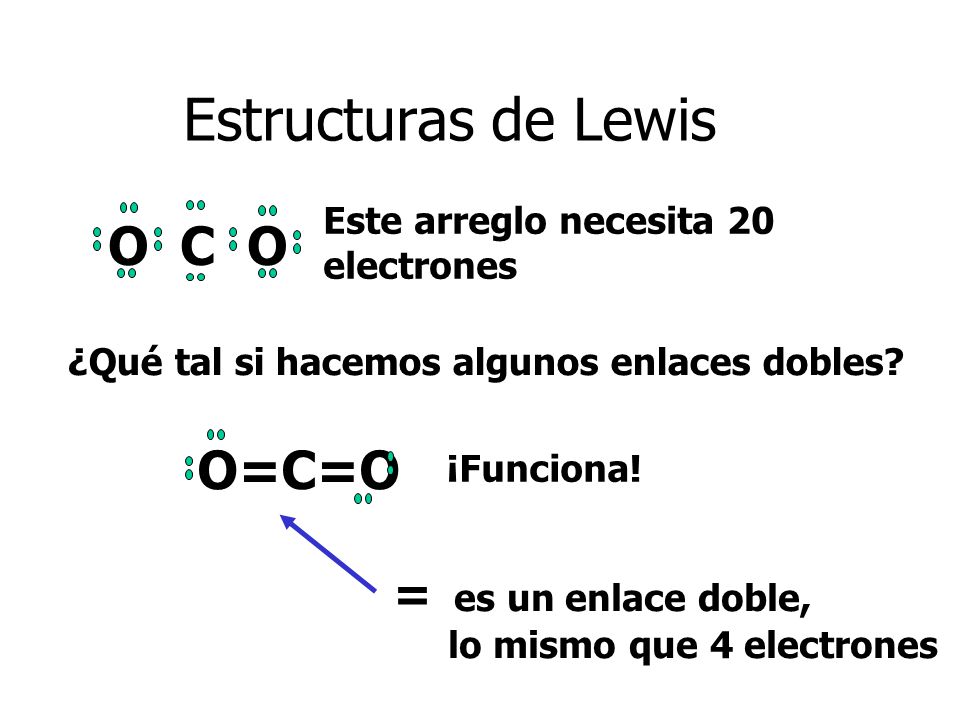

4 Estructuras de Lewis O C O O=C=O = es un enlace doble,
Este arreglo necesita 20 electrones O C O ¿Qué tal si hacemos algunos enlaces dobles? O=C=O ¡Funciona! = es un enlace doble, lo mismo que 4 electrones

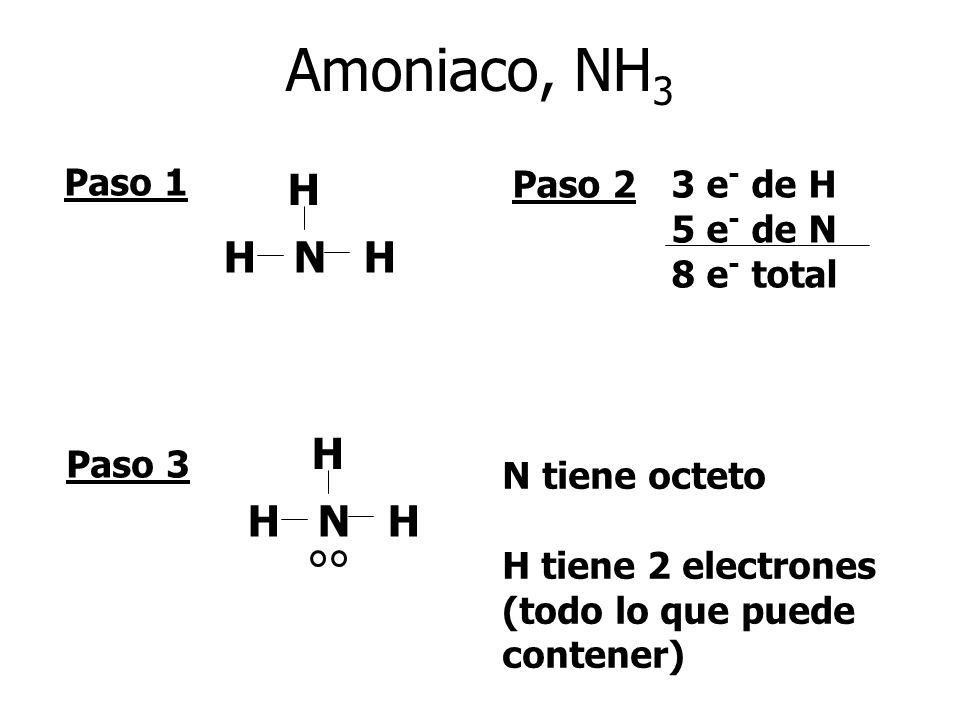

5 Amoniaco, NH3 H H N H H H N H Paso 1 Paso 2 3 e- de H 5 e- de N
8 e- total Paso 3 N tiene octeto H tiene 2 electrones (todo lo que puede contener) H H N H
