TURBINA TIPO HELICOIDAL

Presentación del tema: "TURBINA TIPO HELICOIDAL"— Transcripción de la presentación:

1 TURBINA TIPO HELICOIDAL

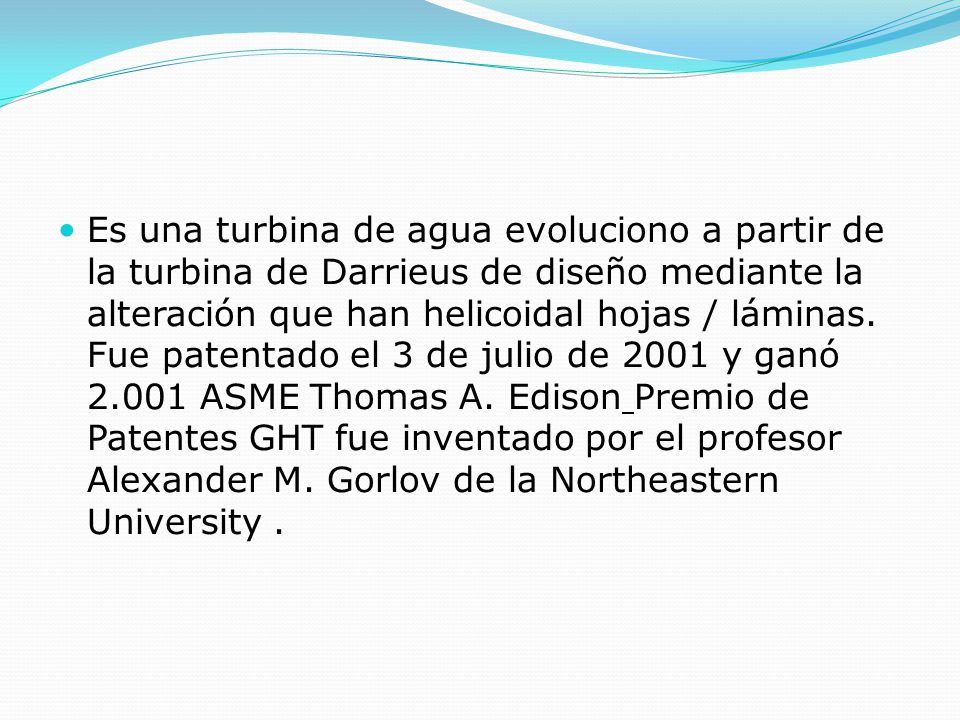

2 Es una turbina de agua evoluciono a partir de la turbina de Darrieus de diseño mediante la alteración que han helicoidal hojas / láminas. Fue patentado el 3 de julio de 2001 y ganó ASME Thomas A. Edison Premio de Patentes GHT fue inventado por el profesor Alexander M. Gorlov de la Northeastern University .

3 Son turbinas, desarrolladas para generar energía eléctrica a través del caudal del río sin necesidad de construcción de represas o de conductos forzados y esta compuesta a penas por un grupo generador instalado en el lecho del río Estas asumen una forma helicoidal y tienen un mayor rendimiento y menor vibración, estando siempre una paleta en posición de recibir el flujo del agua. Las primeras pruebas fueron realizadas en 1996, en el Laboratorio de Turbinas Helicoidales de Massachusetts, Cambridge, USA. A partir de estas pruebas se verificó que esta es una máquina que ocupa poco espacio, es leve y fácil de manejar, presenta un costo bajo de fabricación y una pequeña vibración mecánica.

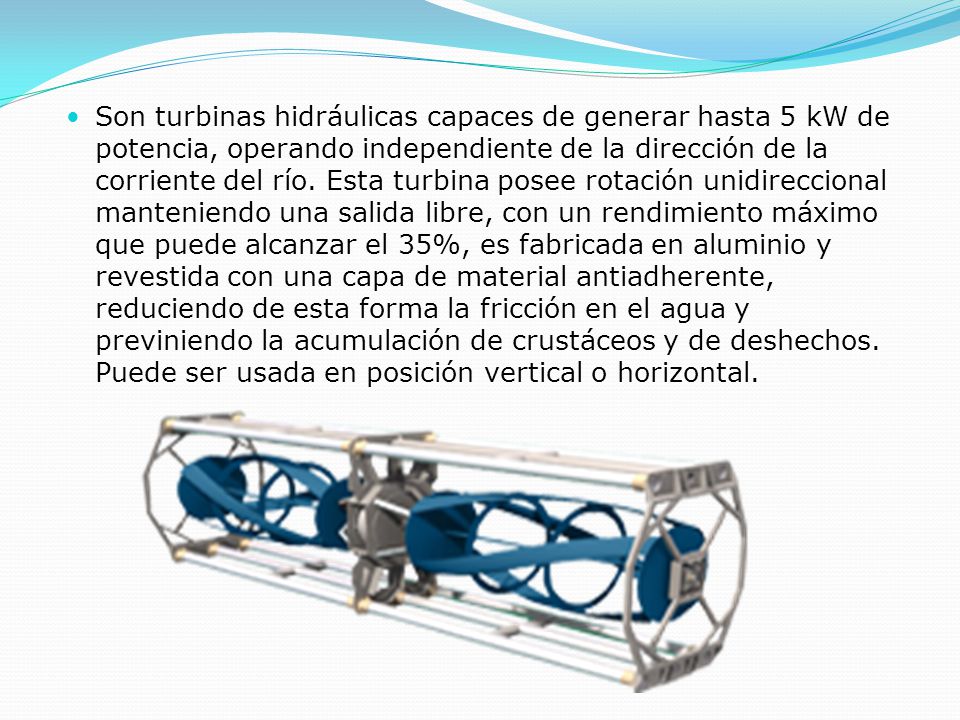

4 Son turbinas hidráulicas capaces de generar hasta 5 kW de potencia, operando independiente de la dirección de la corriente del río. Esta turbina posee rotación unidireccional manteniendo una salida libre, con un rendimiento máximo que puede alcanzar el 35%, es fabricada en aluminio y revestida con una capa de material antiadherente, reduciendo de esta forma la fricción en el agua y previniendo la acumulación de crustáceos y de deshechos. Puede ser usada en posición vertical o horizontal.

5 ventajas Estas asumen una forma helicoidal y tienen un mayor rendimiento estando siempre una paleta en posición de recibir el flujo del agua. Esta es una máquina que ocupa poco espacio, es fácil de manejar, presenta un costo bajo de fabricación y una pequeña vibración mecánica. Puede ser usada en posición vertical u horizontal La turbina Gorlov también puede ser denominada de turbina “ecológica” en función de su aspecto constructivo, o sea, dimensión, ángulo y distancia entre sus paletas, que permiten el paso de peces, no afectando el medio ambiente Gira al doble de la velocidad del flujo de la corriente. Gira en la misma dirección independientemente de la dirección del flujo de la corriente. Esto es especialmente ventajoso para los sistemas de energía de las mareas y las olas.

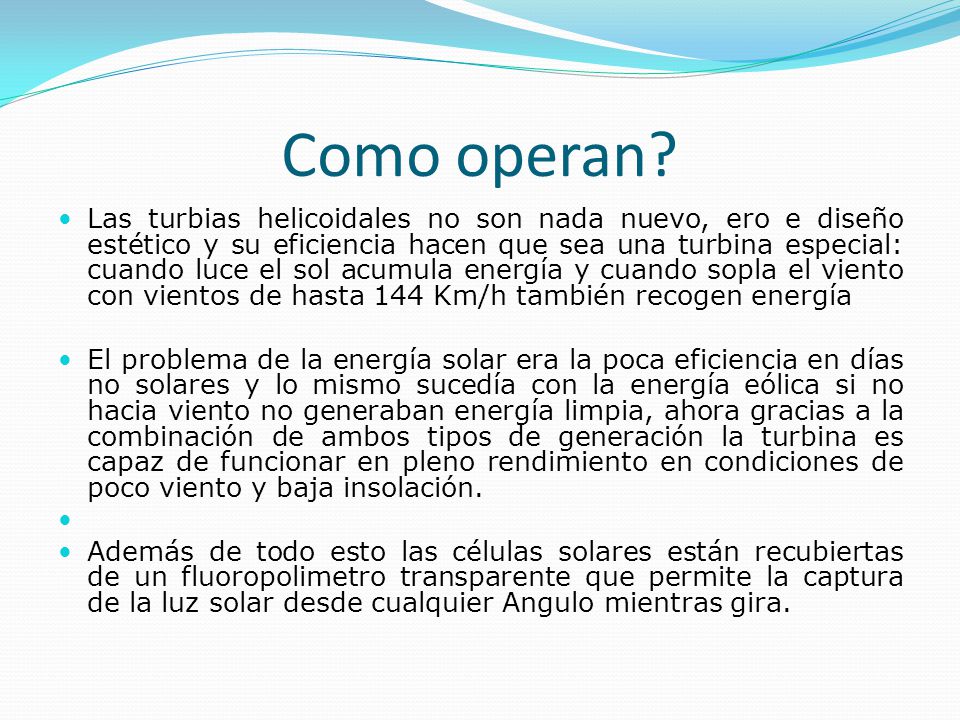

6 Como operan? Las turbias helicoidales no son nada nuevo, ero e diseño estético y su eficiencia hacen que sea una turbina especial: cuando luce el sol acumula energía y cuando sopla el viento con vientos de hasta 144 Km/h también recogen energía El problema de la energía solar era la poca eficiencia en días no solares y lo mismo sucedía con la energía eólica si no hacia viento no generaban energía limpia, ahora gracias a la combinación de ambos tipos de generación la turbina es capaz de funcionar en pleno rendimiento en condiciones de poco viento y baja insolación. Además de todo esto las células solares están recubiertas de un fluoropolimetro transparente que permite la captura de la luz solar desde cualquier Angulo mientras gira.

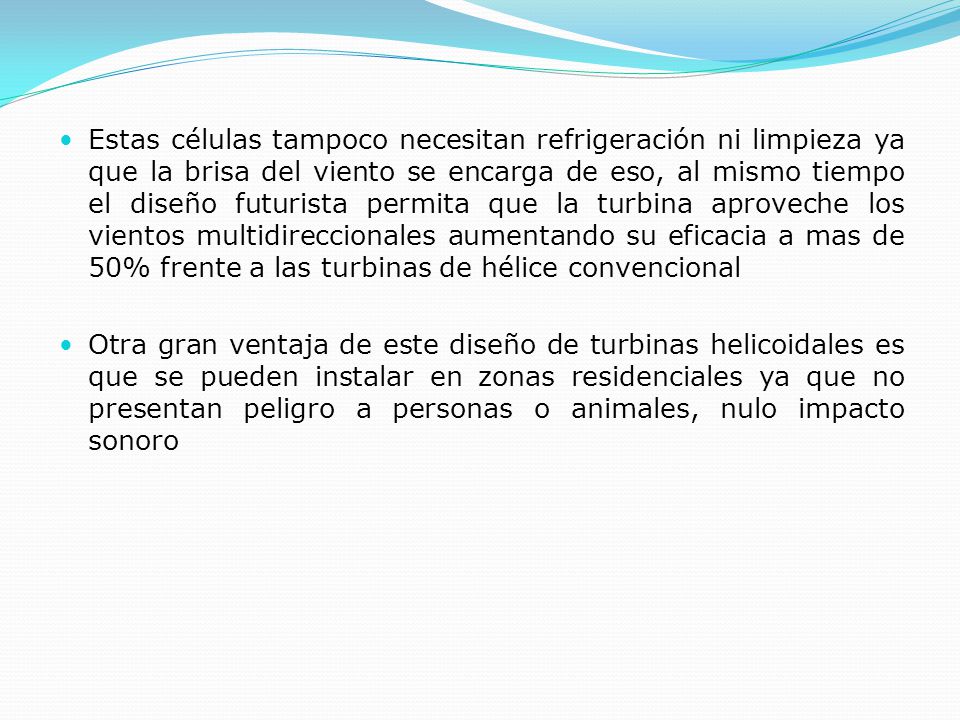

7 Estas células tampoco necesitan refrigeración ni limpieza ya que la brisa del viento se encarga de eso, al mismo tiempo el diseño futurista permita que la turbina aproveche los vientos multidireccionales aumentando su eficacia a mas de 50% frente a las turbinas de hélice convencional Otra gran ventaja de este diseño de turbinas helicoidales es que se pueden instalar en zonas residenciales ya que no presentan peligro a personas o animales, nulo impacto sonoro

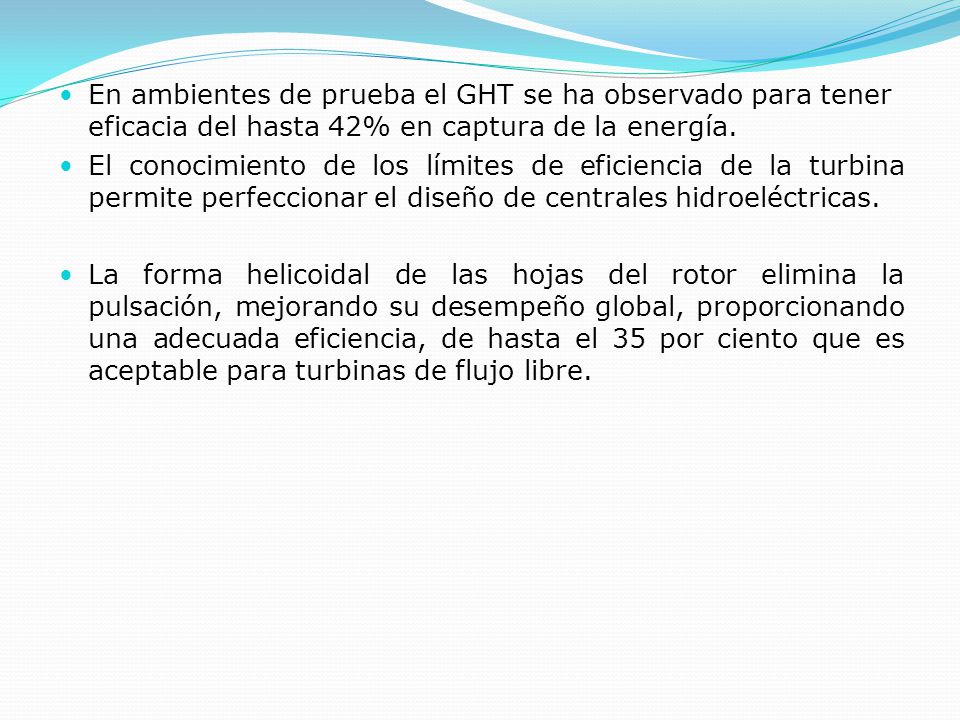

8 Eficiencia La turbina puede alcanzar velocidades de 1800 o 3600 rpm con niveles de agua de tan solo 40 o 70 centímetros, por lo que es conveniente para generar electricidad en ríos de poca profundidad. Para producir electricidad, se utiliza un sistema que consiste de una turbina, que gira al contacto con el agua, que produce el movimiento giratorio del generador.
