1 UN David Antonio Burbano Lavao -fsc05David- Clase del 28 de mayo 2015

2 “Física campo eléctrico movimiento de un electrón entre placas” https://www.youtube.com/watch?v=kCewXYekOqY “ https://www.youtube.com/watch?v=kCewXYekOqY “Física campo eléctrico movimiento de un electrón entre placas” https://www.youtube.com/watch?v=0TufQ8_leFo https://www.youtube.com/watch?v=0TufQ8_leFo

3  A un filamento de tungsteno, W, se le aplica un Voltaje y por la LEY DE OHM se origina una corriente.  El filamento se calienta y esto lo explica la LEY DE JOULE  Como resultado se emiten electrones, fenómeno conocido como EFECTO TERMIÓNICO y lo explica la LEY DE RICHARDSON  Todo esto se hace en un ambiente de vacío de lo contrario el filamento se quemaría  Luego se aplica un Voltaje positivo DC [2 y 10000] a una placa que atrae la nube de electrones. Estos pasan por una barrera con un pequeño agujero, un colimador. Así la nube de electrones se convierte en un haz de electrones a manera de un jet  En su camino hacia la placa positiva los electrones disminuyen su energía potencial y aumentan la cinética

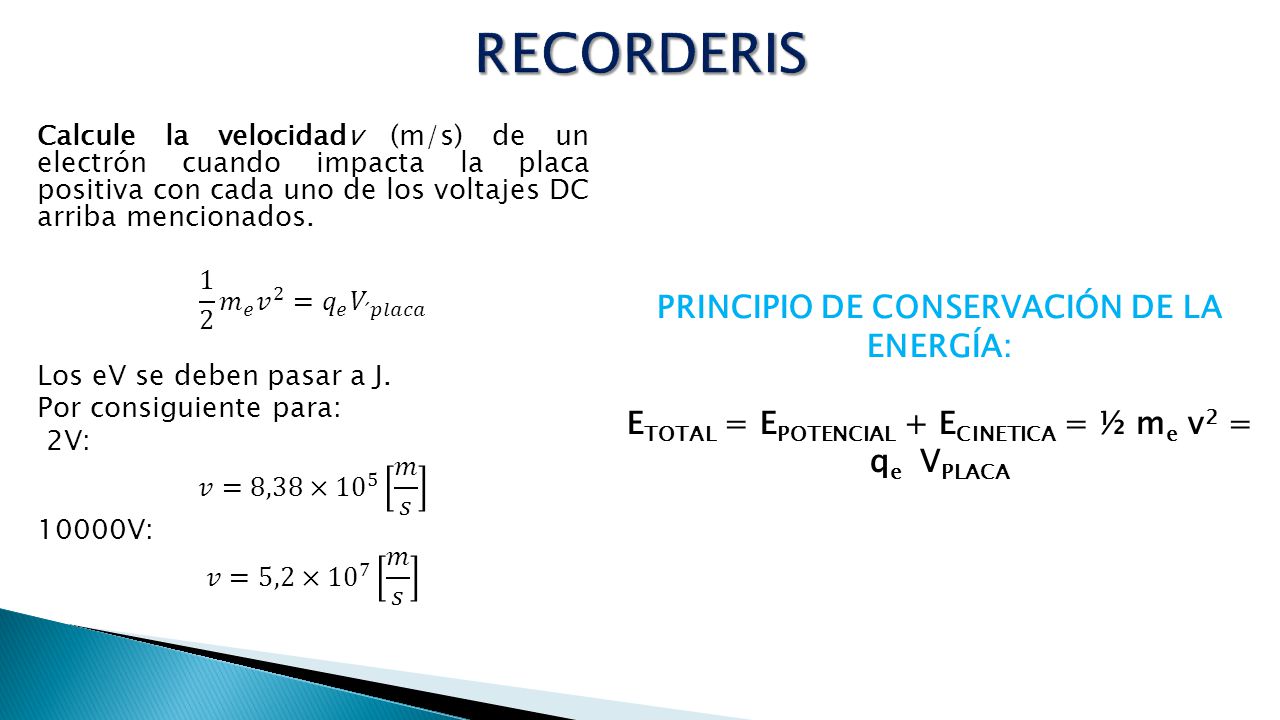

4 PRINCIPIO DE CONSERVACIÓN DE LA ENERGÍA: E TOTAL = E POTENCIAL + E CINETICA = ½ m e v 2 = q e V PLACA

5 Calcule la velocidad v (m/s) de un electrón cuando impacta la placa positiva con cada uno de los voltajes DC de la tabla adjunta PISTAS: Considerar el PRINCIPIO DE CONSERVACIÓN DE LA ENERGÍA: E TOTAL = E POTENCIAL + E CINETICA = ½ m e v 2 = q e V PLACA Inmediatamente los electrones impactan la placa positiva por FRENADO BRUSCO pierden toda su energía cinética. NOTA: Aunque la velocidad alcanzada por el electrón es muy grande para nosotros, es muy pequeña comparada con la velocidad de la luz c. VDC (input)V(m/s)% c 120,28% 21000017,33%

6  Considerar el PRINCIPIO DE CONSERVACIÓN DE LA ENERGÍA: E TOTAL = E POTENCIAL + E CINETICA = ½ m e v 2 = q e V PLACA  Inmediatamente los electrones impactan la placa positiva por FRENADO BRUSCO pierden toda su energía cinética  Pero por el Principio de Conservación de la Energía esta no se pierde sino que se transforma así: ◦ 1. en un pequeño porcentaje se incrementa un poco la temperatura de la placa, es decir, se produce un poco de radiación térmica. ◦ 2. También a la placa le produce algún daño microscópico. ◦ 3. En un gran porcentaje se produce radiación electromagnética en el rango de los Rayos X  E = h v = 12000 eV = h c / λ  Calcule la longitud de onda λ  Pregunta: Qué pasa con la longitud de onda si se varía ligeramente el V PLACA ?

7  Se debe hallar la energía para cada uno de los potenciales, para luego hallar la longitud asociada. Se recuerda una de las formulas de energía.  Luego despejamos la ecuación que relaciona la longitud de onda con la energía y se obtiene. VDC (input)E (eV) 12V 210000V

8 Obtenemos que: Qué pasa con la longitud de onda si se varía ligeramente el V PLACA ? La longitud de la placa es inversamente proporcional a la longitud de onda Conclusión: de esta manera se puede diseñar una estructura experimental que pueda producir cualquier λ deseada. Hablamos así de un espectro continuo.
