1 LEY DE OHM

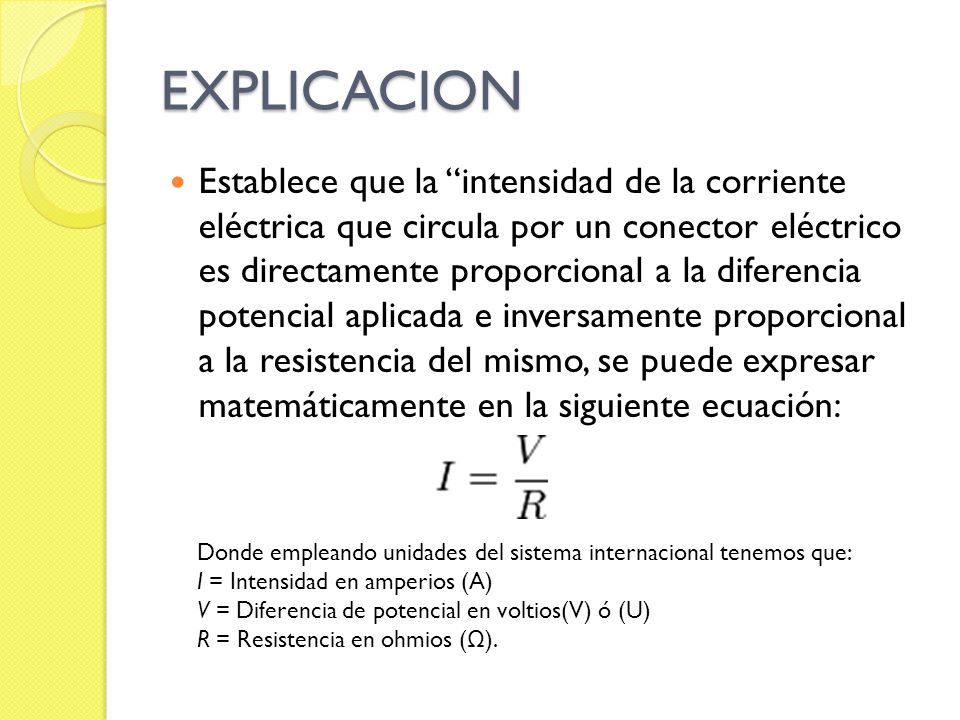

2 EXPLICACION Establece que la “intensidad de la corriente eléctrica que circula por un conector eléctrico es directamente proporcional a la diferencia potencial aplicada e inversamente proporcional a la resistencia del mismo, se puede expresar matemáticamente en la siguiente ecuación: Donde empleando unidades del sistema internacional tenemos que: I = Intensidad en amperios (A) V = Diferencia de potencial en voltios(V) ó (U) R = Resistencia en ohmios (Ω).

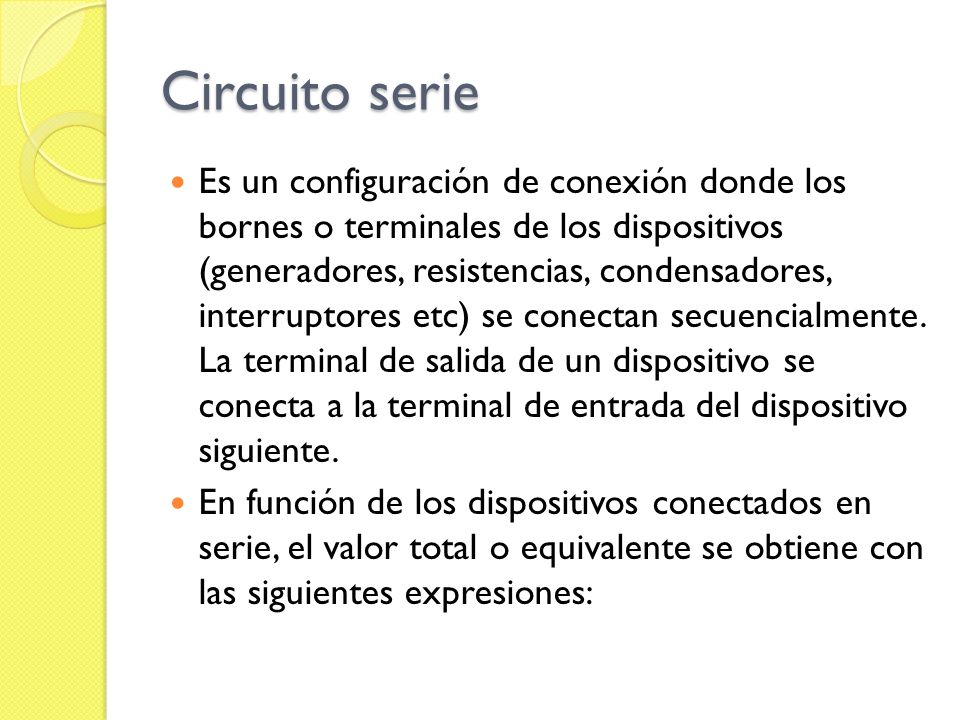

3 Circuito serie Es un configuración de conexión donde los bornes o terminales de los dispositivos (generadores, resistencias, condensadores, interruptores etc) se conectan secuencialmente. La terminal de salida de un dispositivo se conecta a la terminal de entrada del dispositivo siguiente. En función de los dispositivos conectados en serie, el valor total o equivalente se obtiene con las siguientes expresiones:

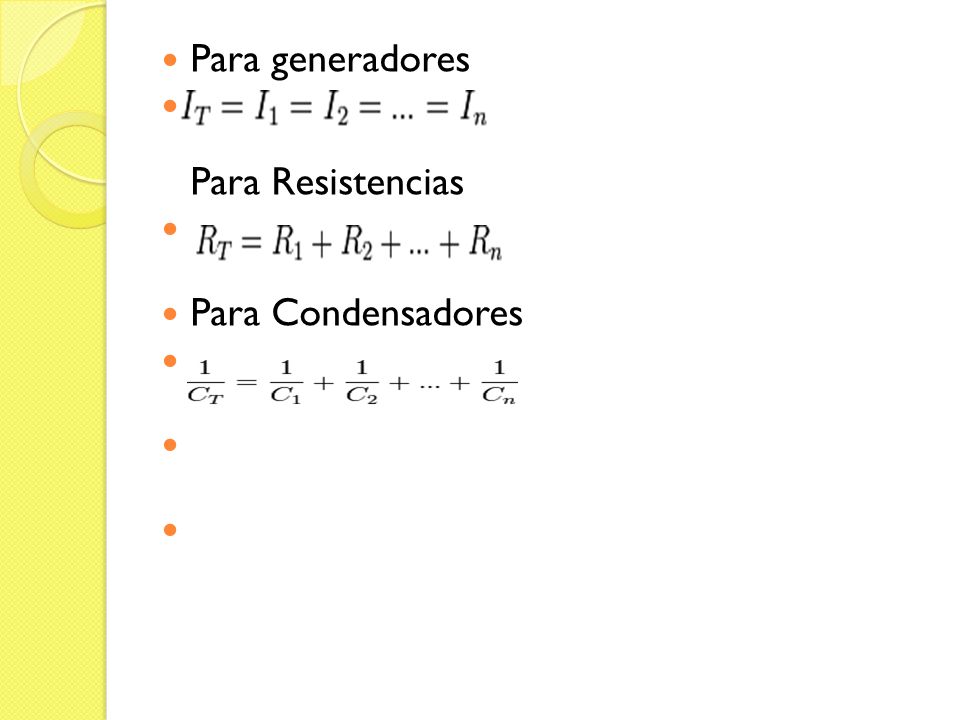

4 Para generadores Para Resistencias Para Condensadores

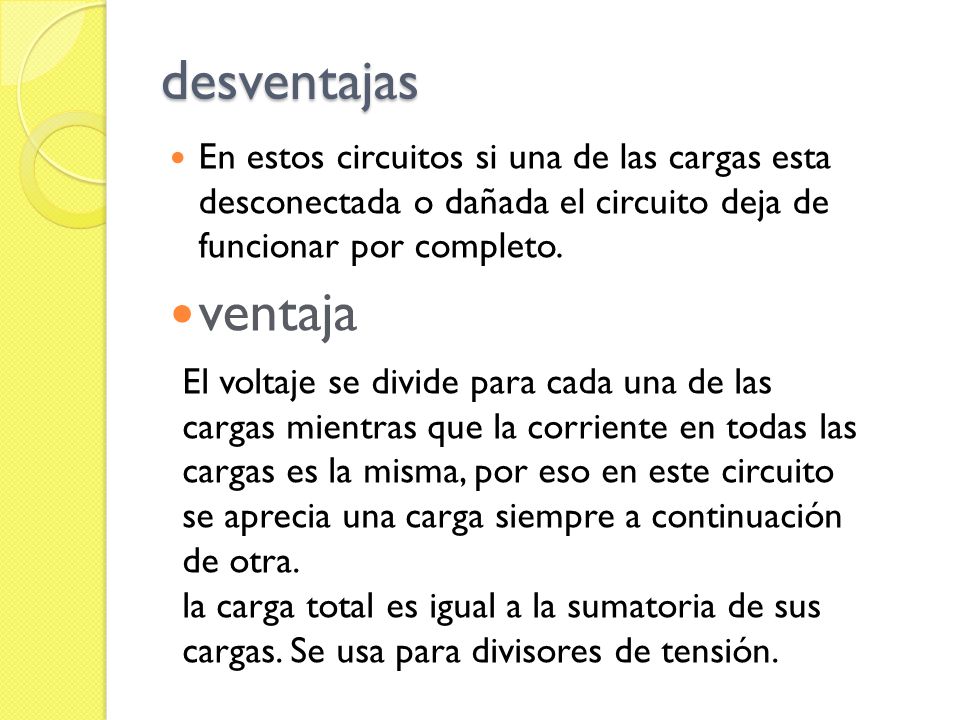

5 desventajas En estos circuitos si una de las cargas esta desconectada o dañada el circuito deja de funcionar por completo. ventaja El voltaje se divide para cada una de las cargas mientras que la corriente en todas las cargas es la misma, por eso en este circuito se aprecia una carga siempre a continuación de otra. la carga total es igual a la sumatoria de sus cargas. Se usa para divisores de tensión.

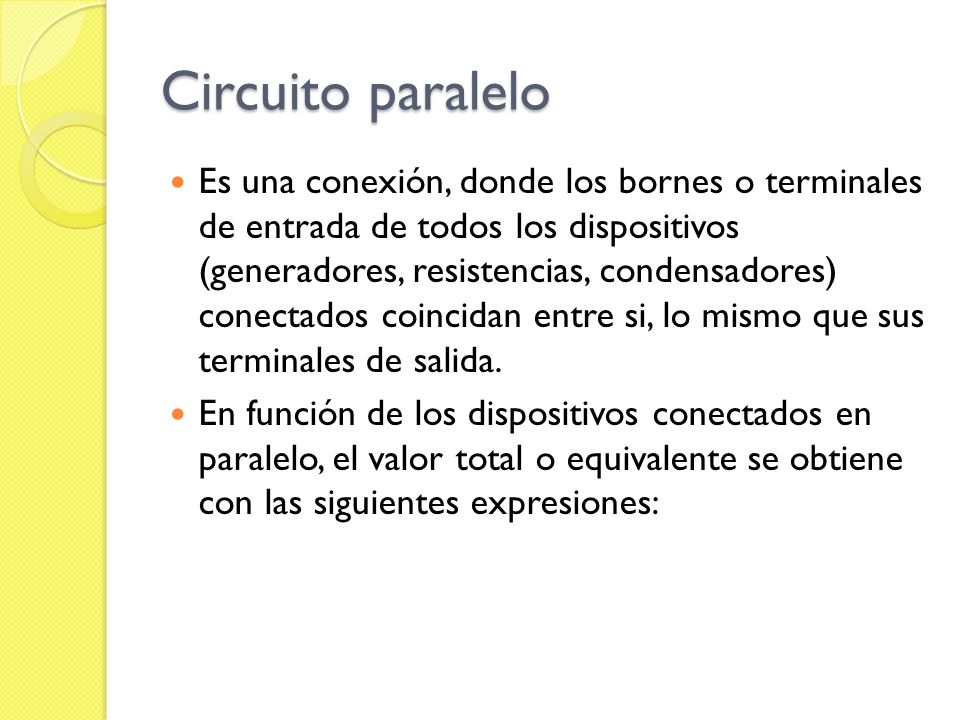

6 Circuito paralelo Es una conexión, donde los bornes o terminales de entrada de todos los dispositivos (generadores, resistencias, condensadores) conectados coincidan entre si, lo mismo que sus terminales de salida. En función de los dispositivos conectados en paralelo, el valor total o equivalente se obtiene con las siguientes expresiones:

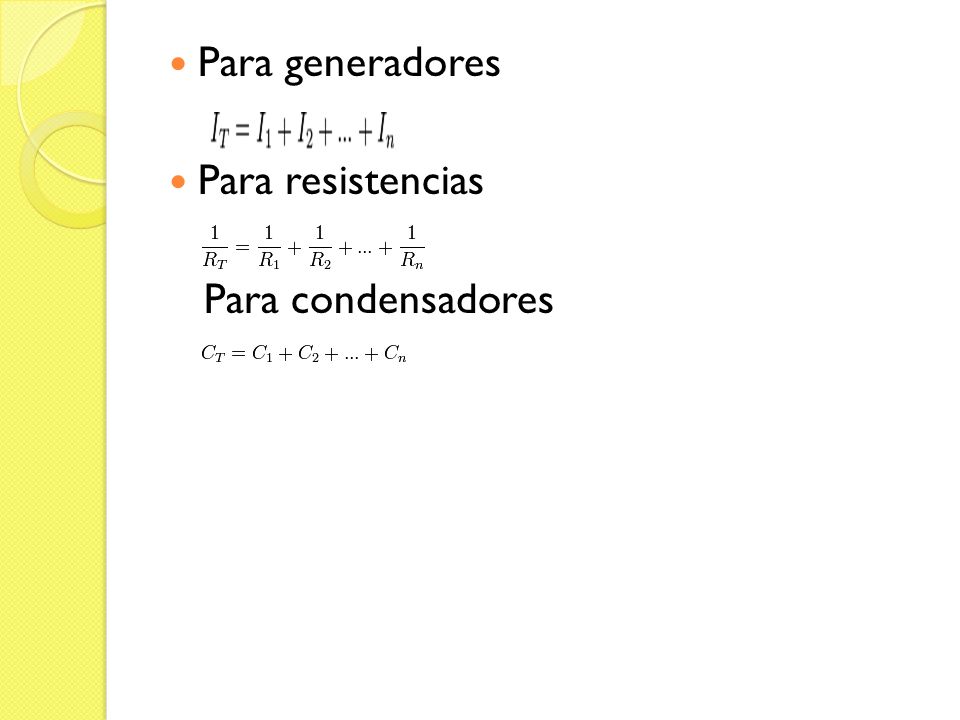

7 Para generadores Para resistencias Para condensadores

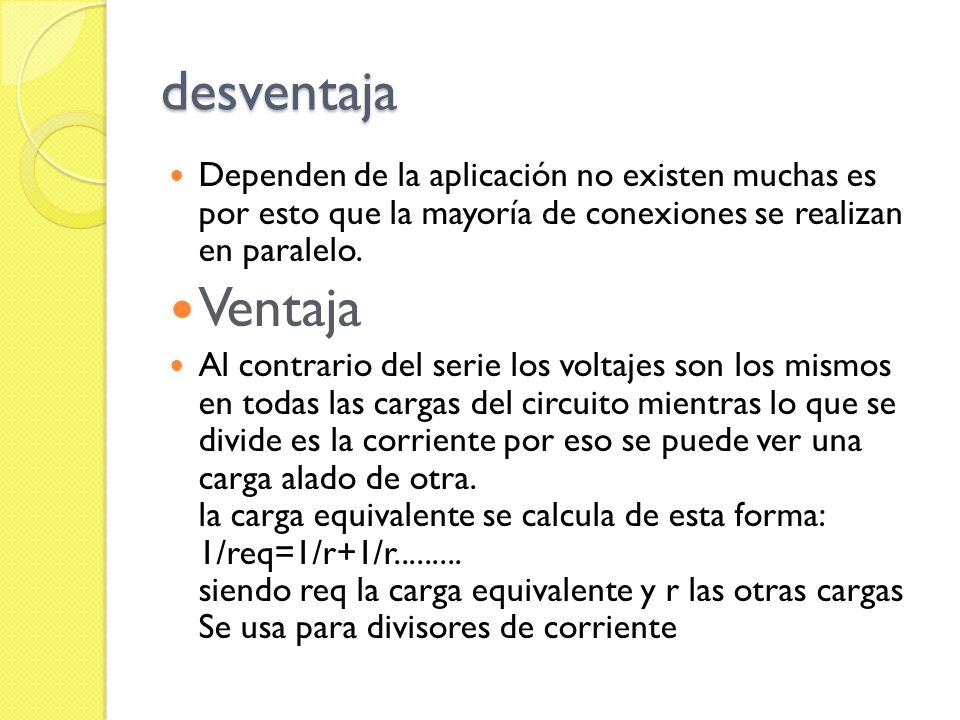

8 desventaja Dependen de la aplicación no existen muchas es por esto que la mayoría de conexiones se realizan en paralelo. Ventaja Al contrario del serie los voltajes son los mismos en todas las cargas del circuito mientras lo que se divide es la corriente por eso se puede ver una carga alado de otra. la carga equivalente se calcula de esta forma: 1/req=1/r+1/r siendo req la carga equivalente y r las otras cargas Se usa para divisores de corriente

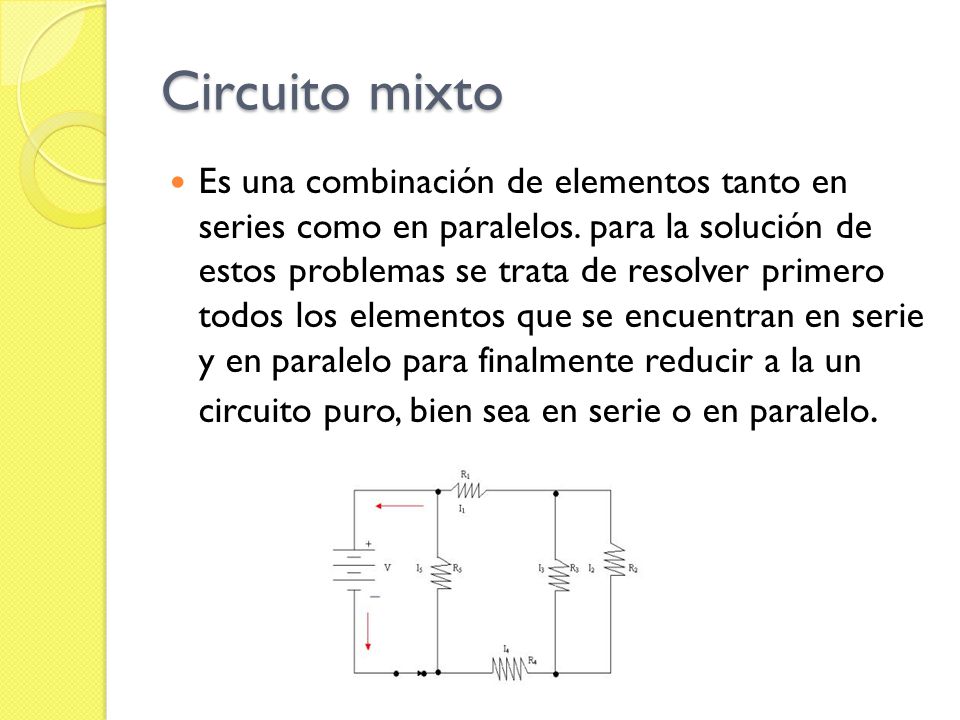

9 Circuito mixto Es una combinación de elementos tanto en series como en paralelos. para la solución de estos problemas se trata de resolver primero todos los elementos que se encuentran en serie y en paralelo para finalmente reducir a la un circuito puro, bien sea en serie o en paralelo.

10 desventaja Es de circuitería mas larga y casi siempre se puede simplificar en una resistencia equivalente a todo el circuito. ventaja Es una mescla del circuito serie y paralelo, en unas partes del circuito se comporta como serie mientras en otra como paralelo así que depende que parte del circuito se analice para hablar de sus propiedades.

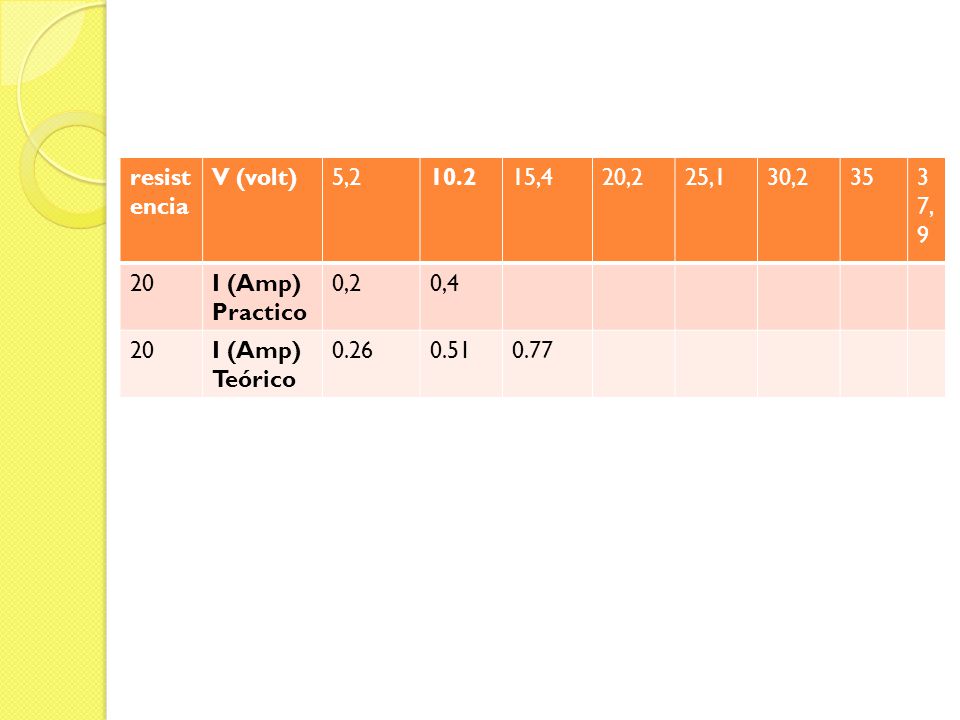

11 resistencia V (volt) 5,2 10.2 15,4 20,2 25,1 30,2 35 37,9 20 I (Amp) Practico 0,2 0,4 I (Amp) Teórico 0.26 0.51 0.77

12 MULTIMETRO

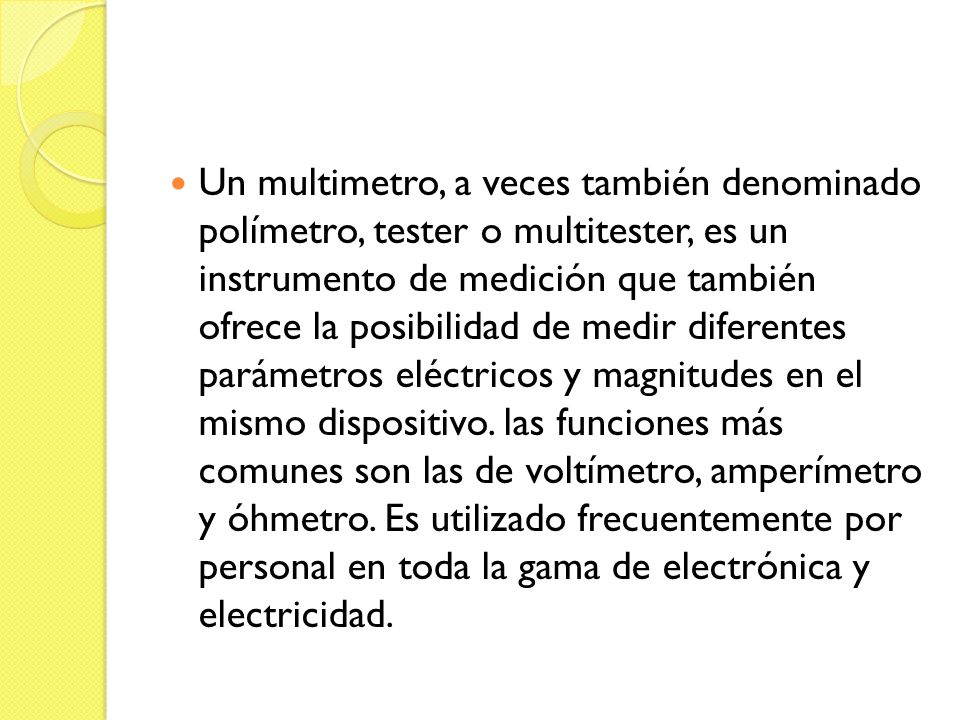

13 Un multimetro, a veces también denominado polímetro, tester o multitester, es un instrumento de medición que también ofrece la posibilidad de medir diferentes parámetros eléctricos y magnitudes en el mismo dispositivo. las funciones más comunes son las de voltímetro, amperímetro y óhmetro. Es utilizado frecuentemente por personal en toda la gama de electrónica y electricidad.

14 funciones Multímetro analogicos
Las tres posiciones del mando sirven para medir intensidad en corriente continua(D.C.), de izquierda a derecha, los valores máximos que podemos medir son:500μA, 10mA y 250mA (μA se lee microamperio y corresponde a 10 − 6A=0,000001A y MA se lee miliamperio y corresponde a 10 − 3 =0,001A). Vemos 5 posiciones, para medir tensión en corriente continua (D.C.= Direct Current), correspondientes a 2.5V, 10V, 50V, 250V y 500V, en donde V=voltios. Para medir resistencia (x10Ω y x1k Ω); Ω se lee ohmio. Esto no lo usaremos apenas, pues si te fijas en la escala milimetrada que está debajo del número 6 (con la que se mide la resistencia), verás que no es lineal, es decir, no hay la misma distancia entre el 2 y el 3 que entre el 4 y el 5; además, los valores decrecen hacia la derecha y la escala en lugar de empezar en 0, empieza en (un valor de resistencia igual a significa que el circuito está abierto). A veces usamos estas posiciones para ver si un cable está roto y no conduce la corriente. Como en el apartado 2, pero en este caso para medir corriente alterna (A.C.:=Alternating Current). Sirve para comprobar el estado de carga de pilas de 1.5V y 9V. Escala para medir resistencia. Escalas para el resto de mediciones. Desde abajo hacia arriba vemos una de 0 a 10, otra de 0 a 50 y una última de 0 a 250.

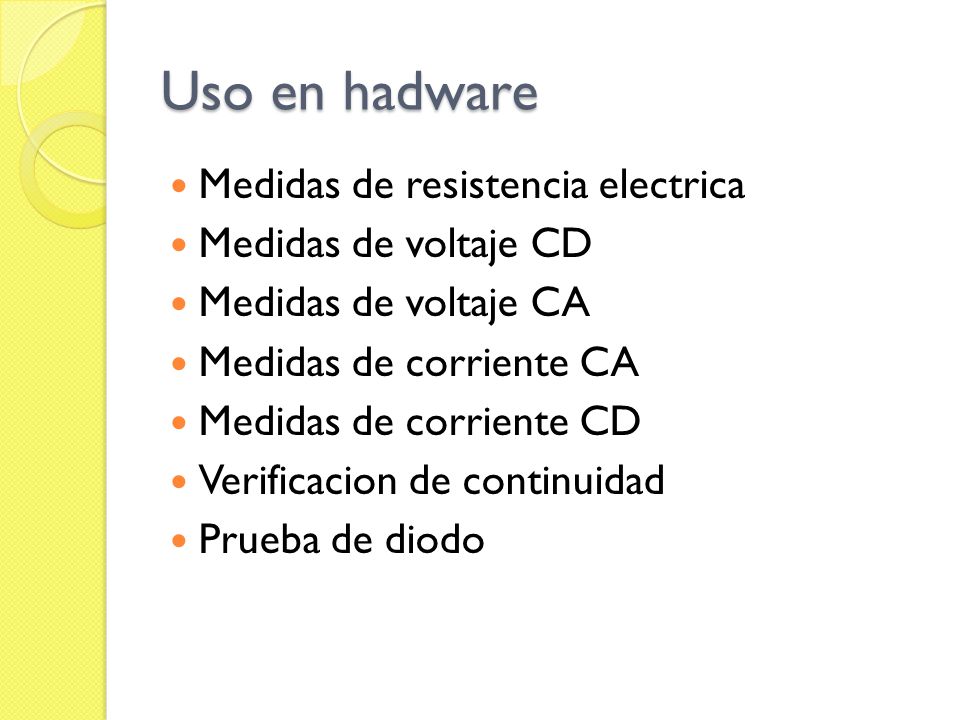

15 Uso en hadware Medidas de resistencia electrica Medidas de voltaje CD
Medidas de voltaje CA Medidas de corriente CA Medidas de corriente CD Verificacion de continuidad Prueba de diodo
