Análisis de la ecuación vectorial de

Presentación del tema: "Análisis de la ecuación vectorial de"— Transcripción de la presentación:

1 Análisis de la ecuación vectorial de
Swift-Hohenberg por Matías G. dell`Erba Director: Miguel Hoyuelos

2 Introducción Estabilidad y bifurcaciones Ecuaciones de amplitud

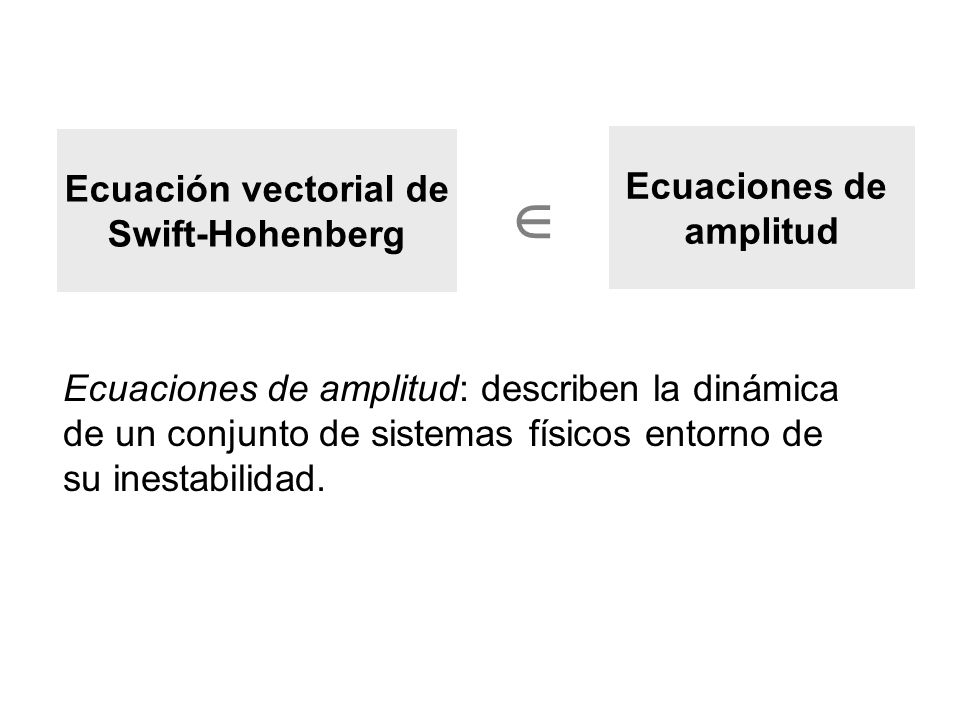

3  Ecuación vectorial de Ecuaciones de Swift-Hohenberg amplitud
Ecuaciones de amplitud: describen la dinámica de un conjunto de sistemas físicos entorno de su inestabilidad.

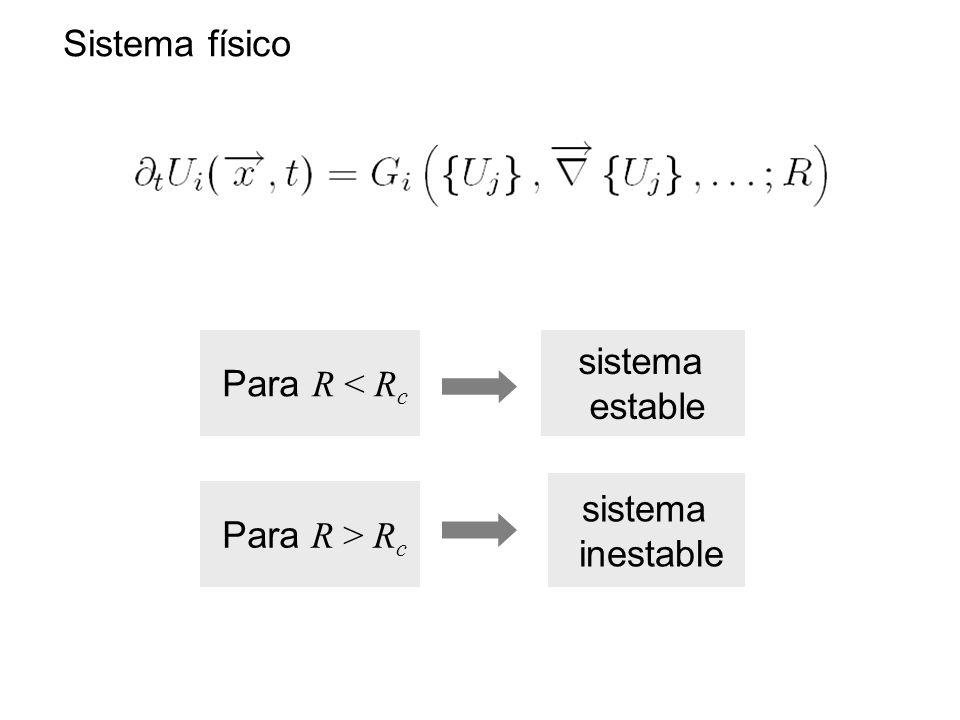

4 Sistema físico Para R < Rc sistema estable sistema inestable Para R > Rc

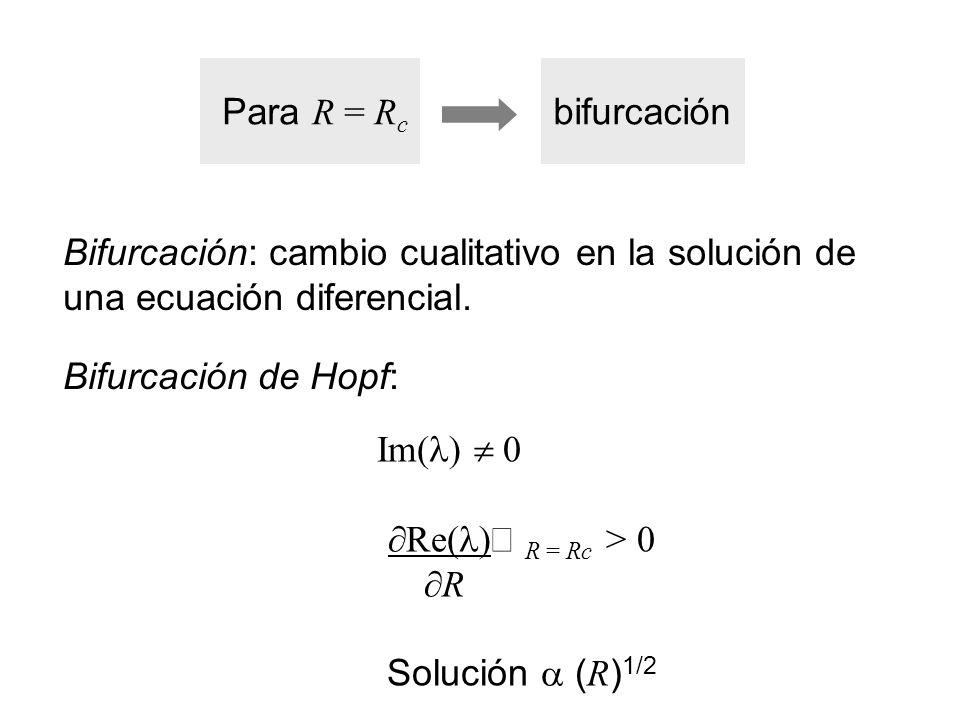

5 Para R = Rc bifurcación Bifurcación: cambio cualitativo en la solución de una ecuación diferencial. Bifurcación de Hopf: Im(l)  0 Re(l)│ R = Rc > 0 R Solución a (R)1/2

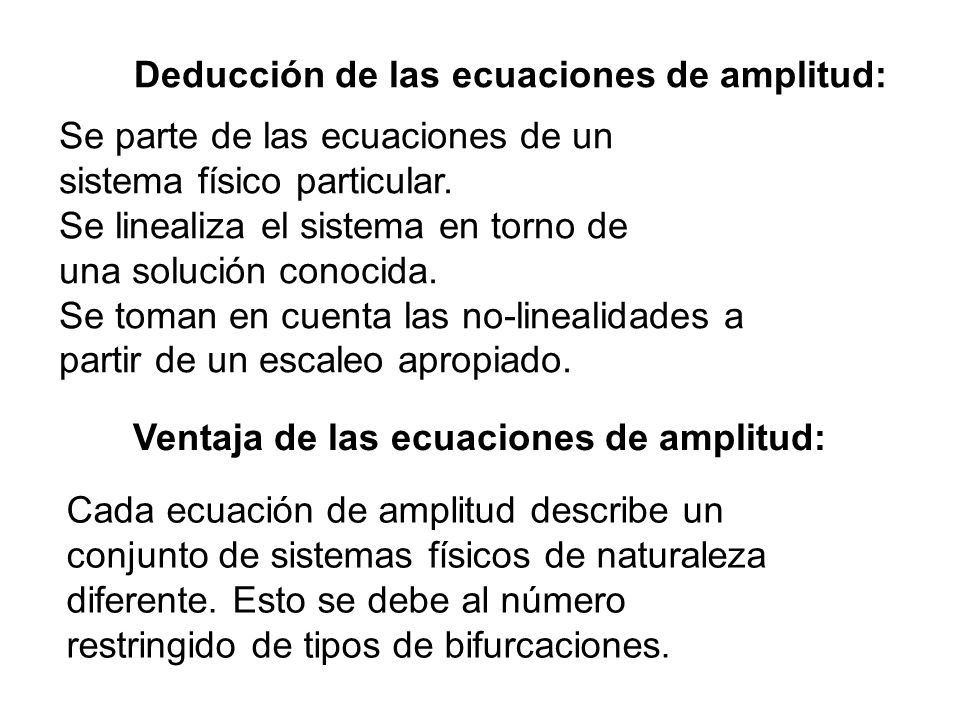

6 Deducción de las ecuaciones de amplitud:
Se parte de las ecuaciones de un sistema físico particular. Se linealiza el sistema en torno de una solución conocida. Se toman en cuenta las no-linealidades a partir de un escaleo apropiado. Ventaja de las ecuaciones de amplitud: Cada ecuación de amplitud describe un conjunto de sistemas físicos de naturaleza diferente. Esto se debe al número restringido de tipos de bifurcaciones.

7 Deducción de la ecuación vectorial
de Swift-Hohenberg

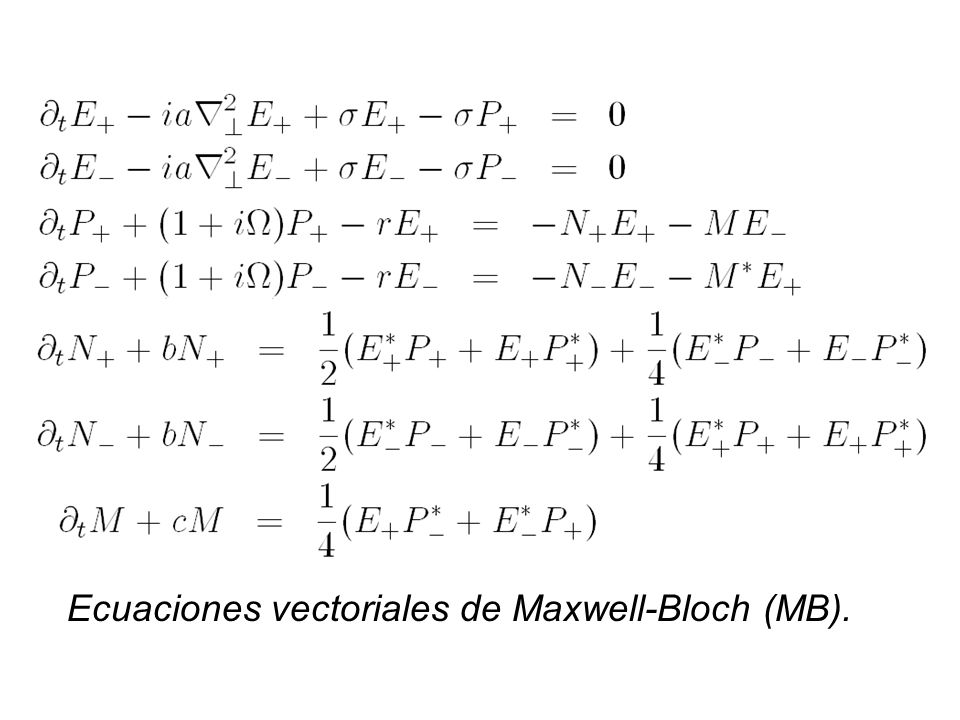

8 Ecuaciones vectoriales de Maxwell-Bloch (MB).

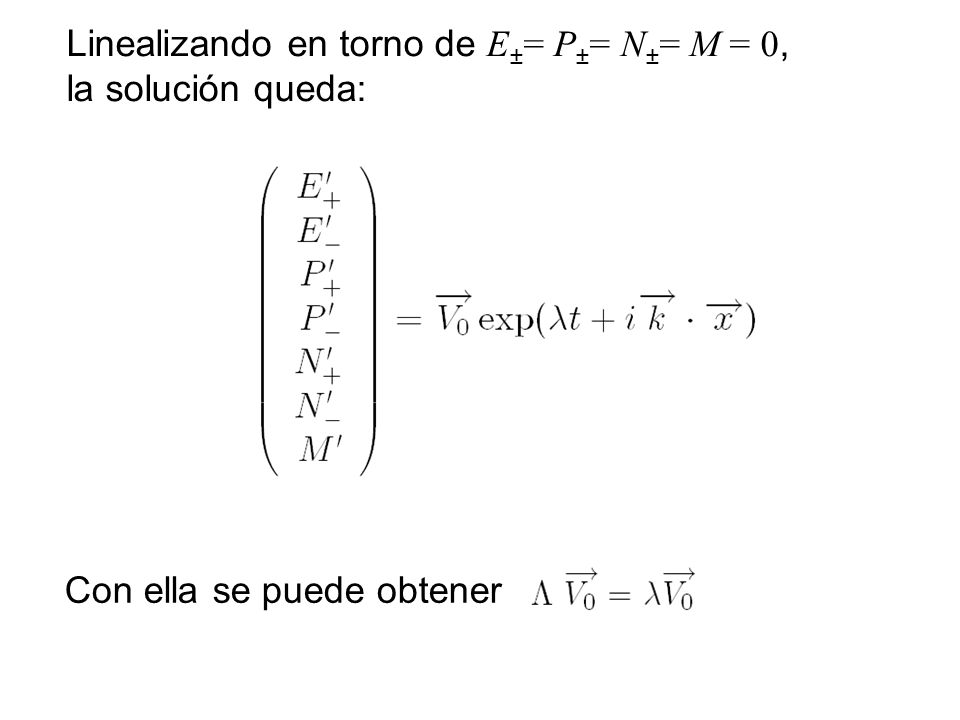

9 Linealizando en torno de E±= P±= N±= M = 0,
la solución queda: Con ella se puede obtener

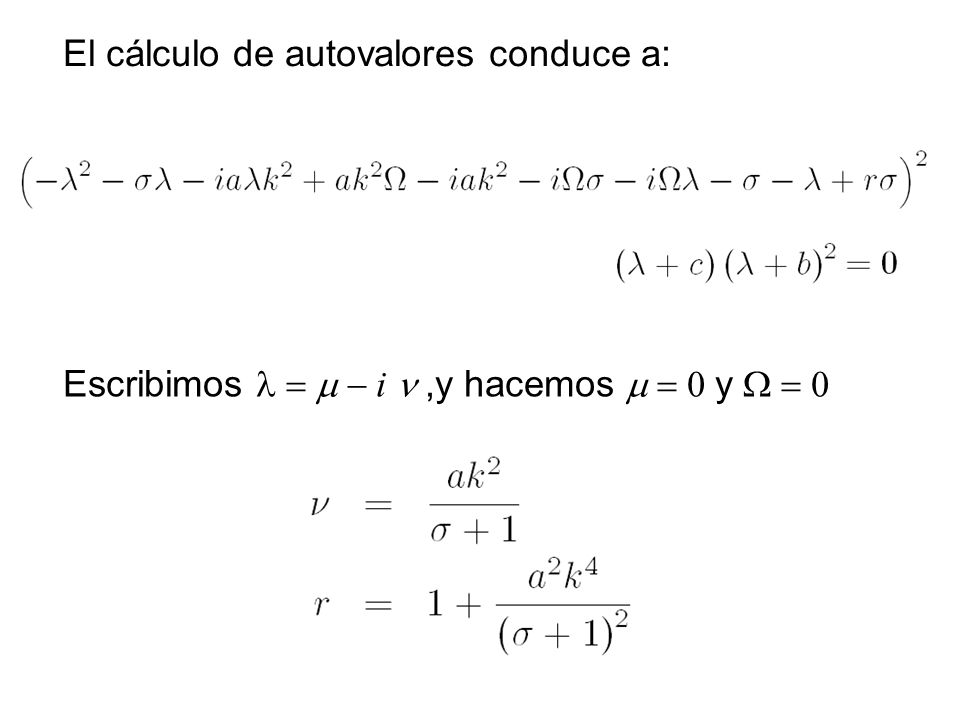

10 El cálculo de autovalores conduce a:
Escribimos l = m - i n ,y hacemos m = 0 y W = 0

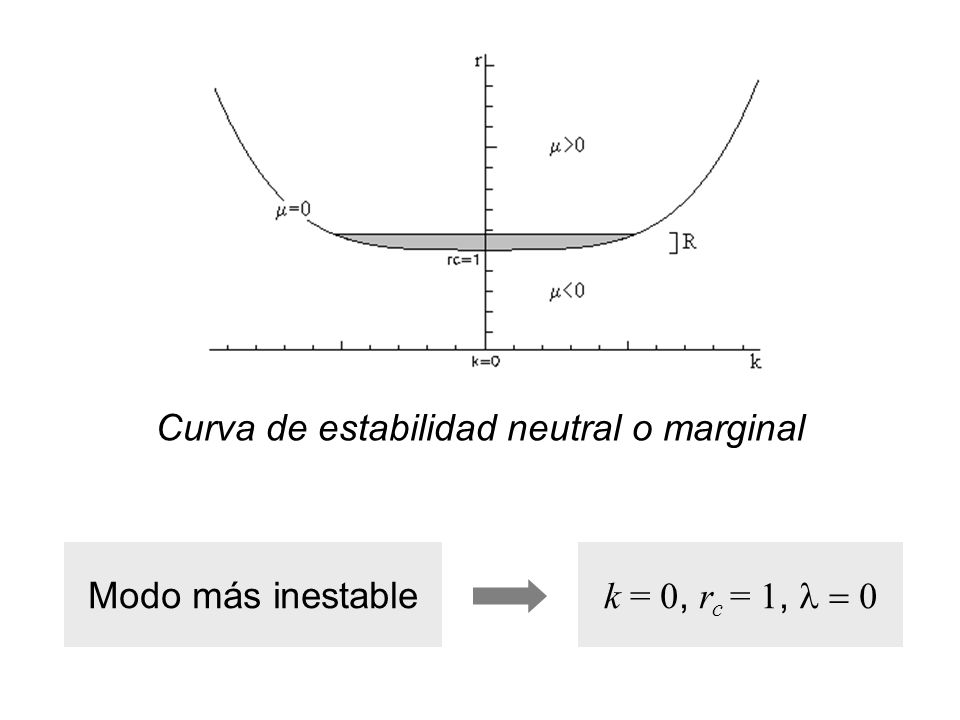

11 Curva de estabilidad neutral o marginal
Modo más inestable k = 0, rc = 1, l = 0

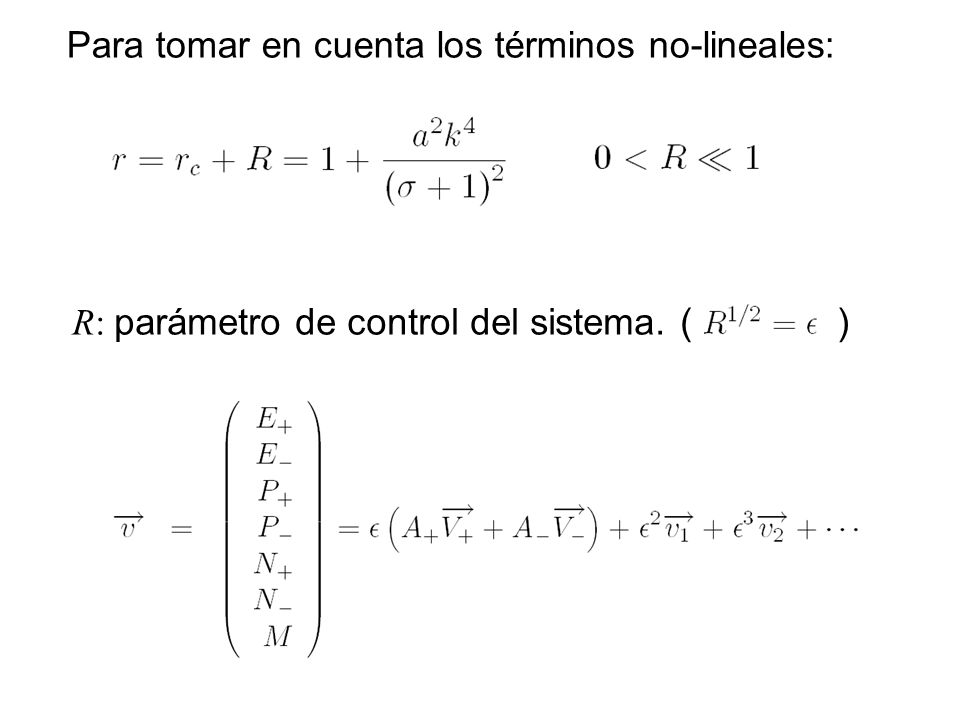

12 Para tomar en cuenta los términos no-lineales:
R: parámetro de control del sistema. ( )

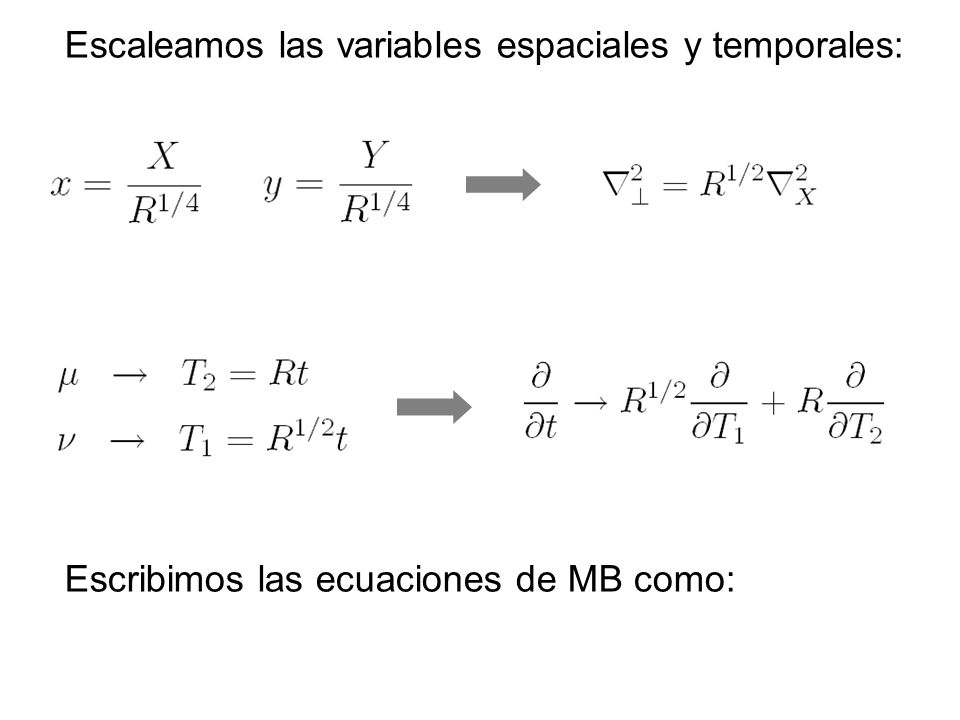

13 Escaleamos las variables espaciales y temporales:
Escribimos las ecuaciones de MB como:

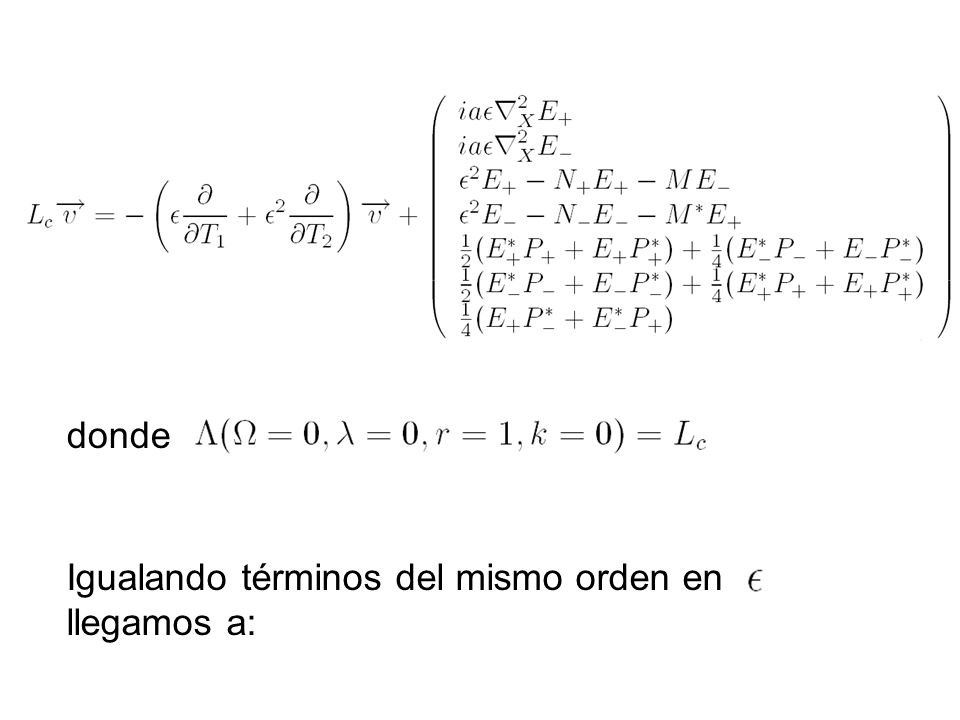

14 donde Igualando términos del mismo orden en llegamos a:

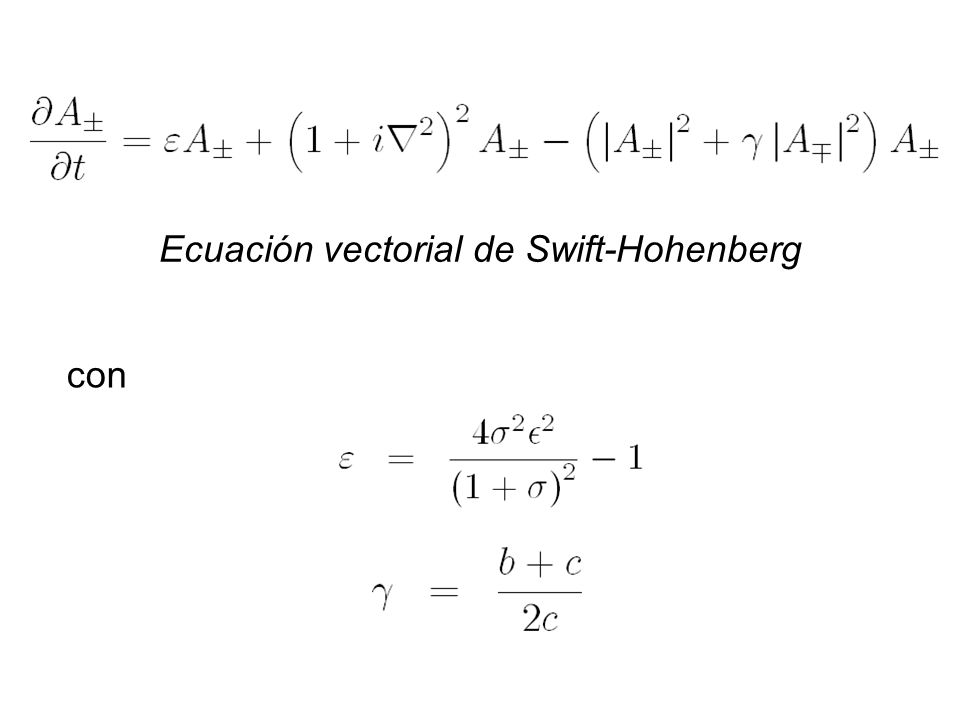

15 Ecuación vectorial de Swift-Hohenberg
con

16 Análisis de casos particulares
Estabilidad de soluciones homogéneas Inestabilidad de Eckhaus en solución de onda plana Dependencia en los parámetros e y g

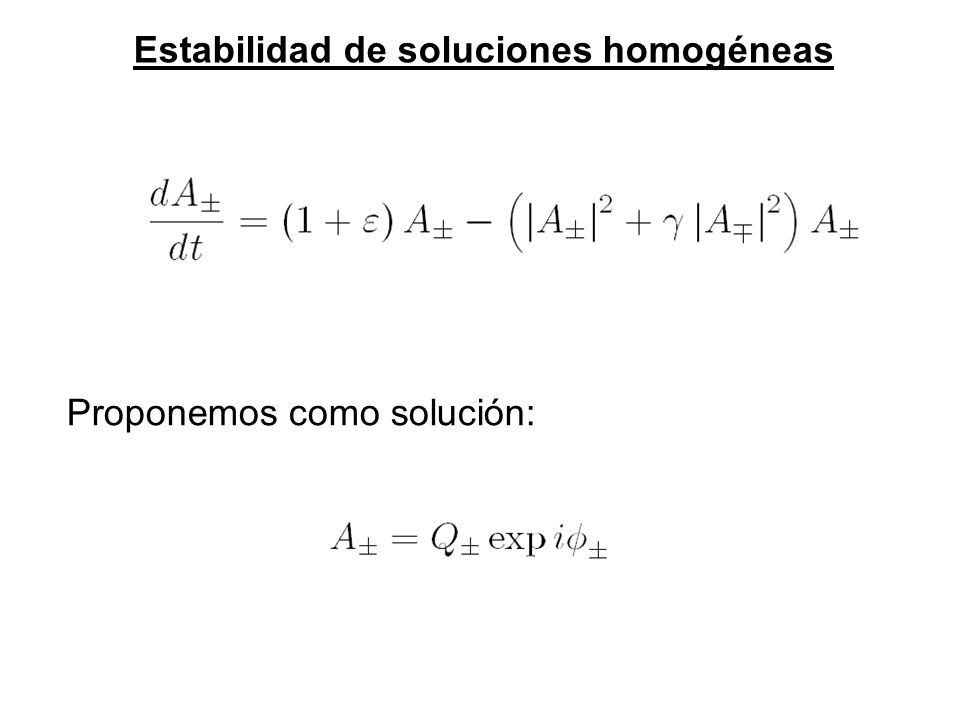

17 Estabilidad de soluciones homogéneas
Proponemos como solución:

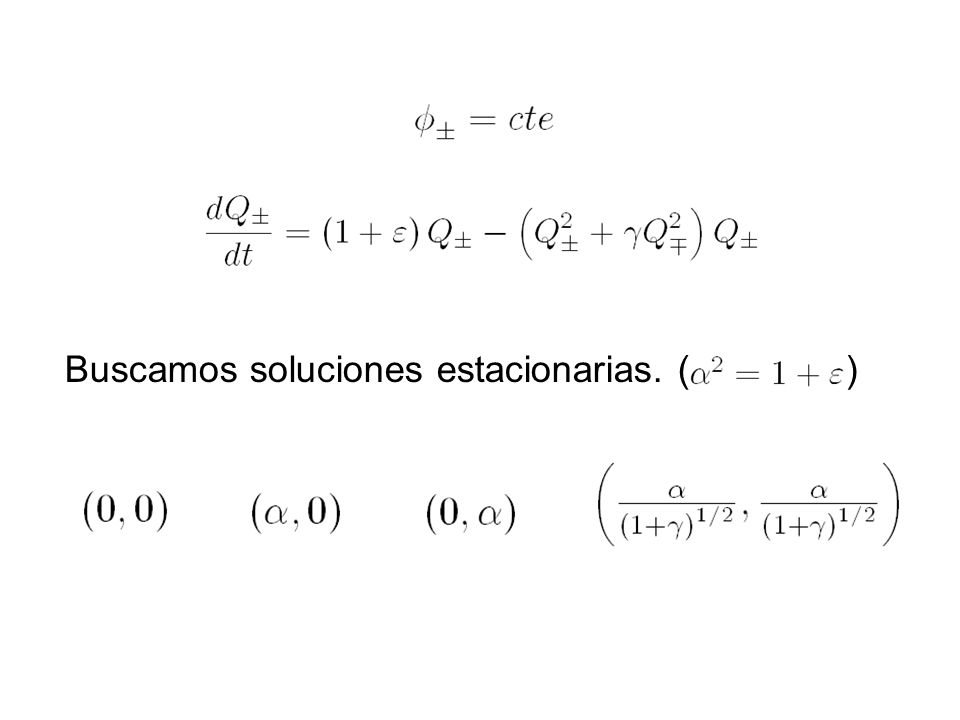

18 Buscamos soluciones estacionarias. ( )

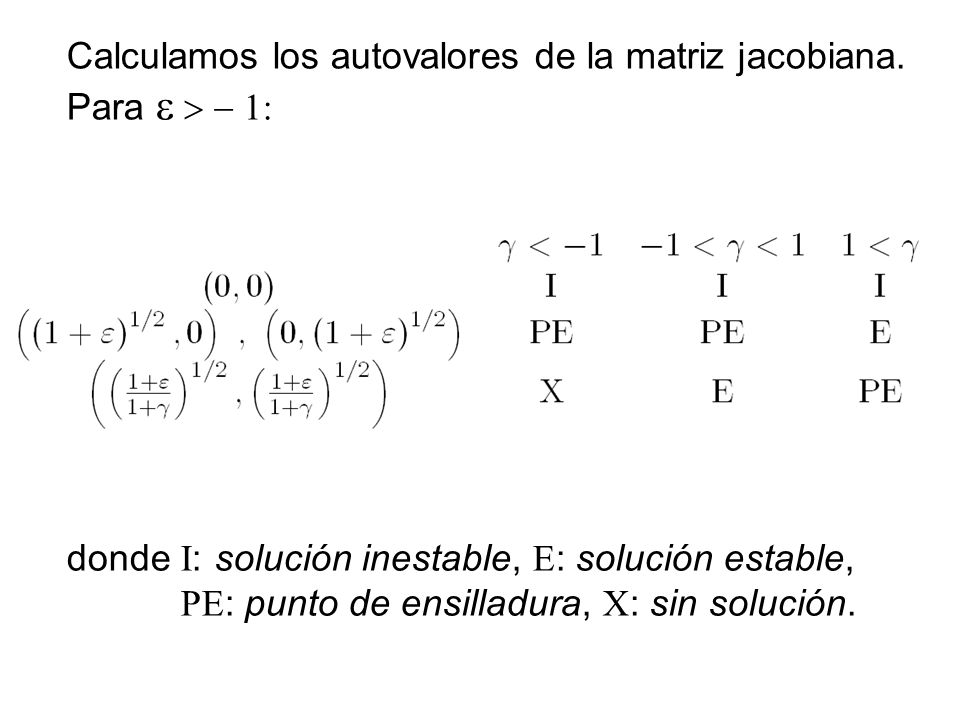

19 Calculamos los autovalores de la matriz jacobiana.
Para e > - 1: donde I: solución inestable, E: solución estable, PE: punto de ensilladura, X: sin solución.

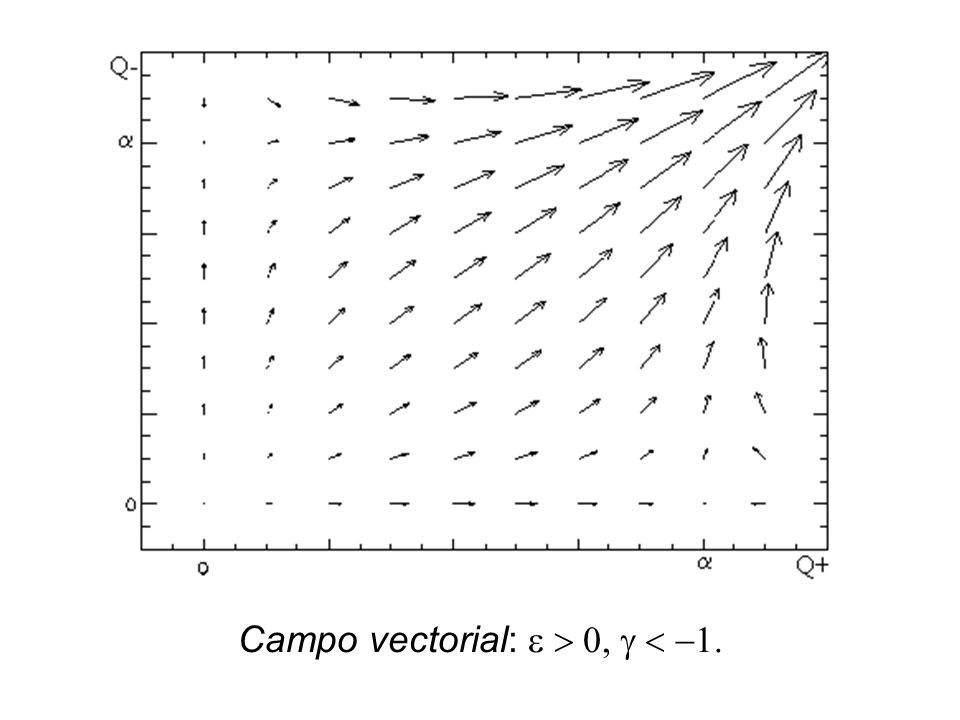

20 Campo vectorial: e > 0, g < -1.

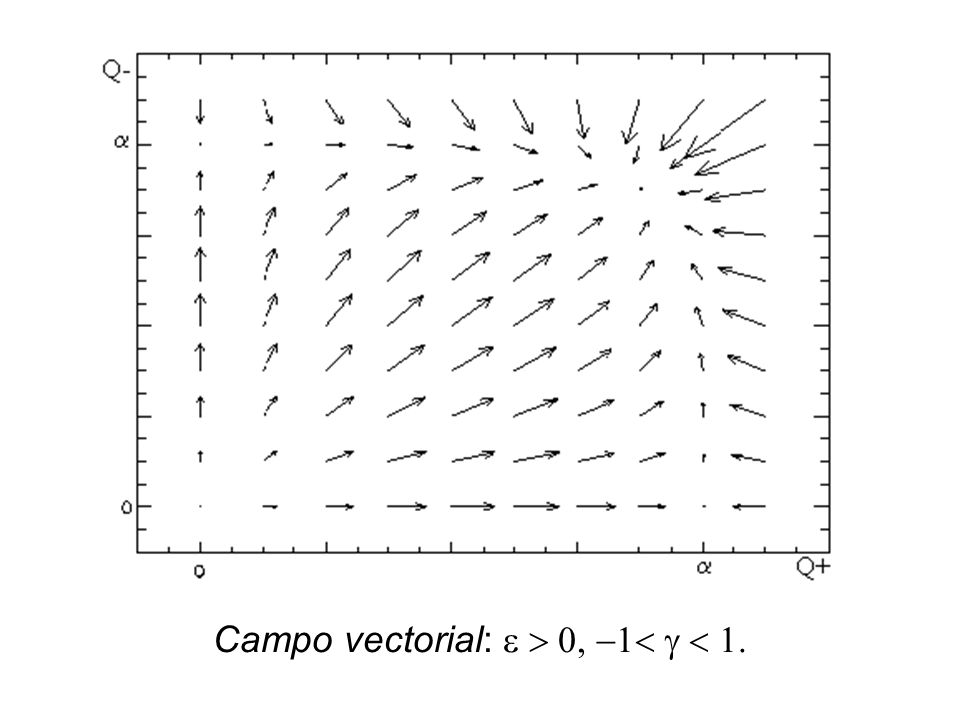

21 Campo vectorial: e > 0, -1< g < 1.

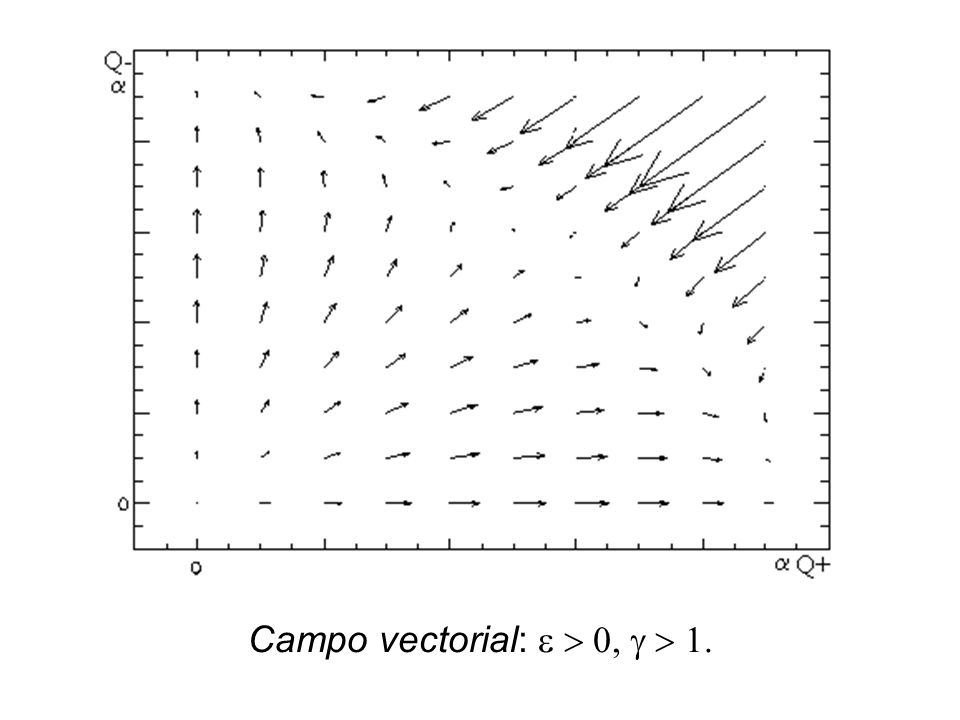

22 Campo vectorial: e > 0, g > 1.

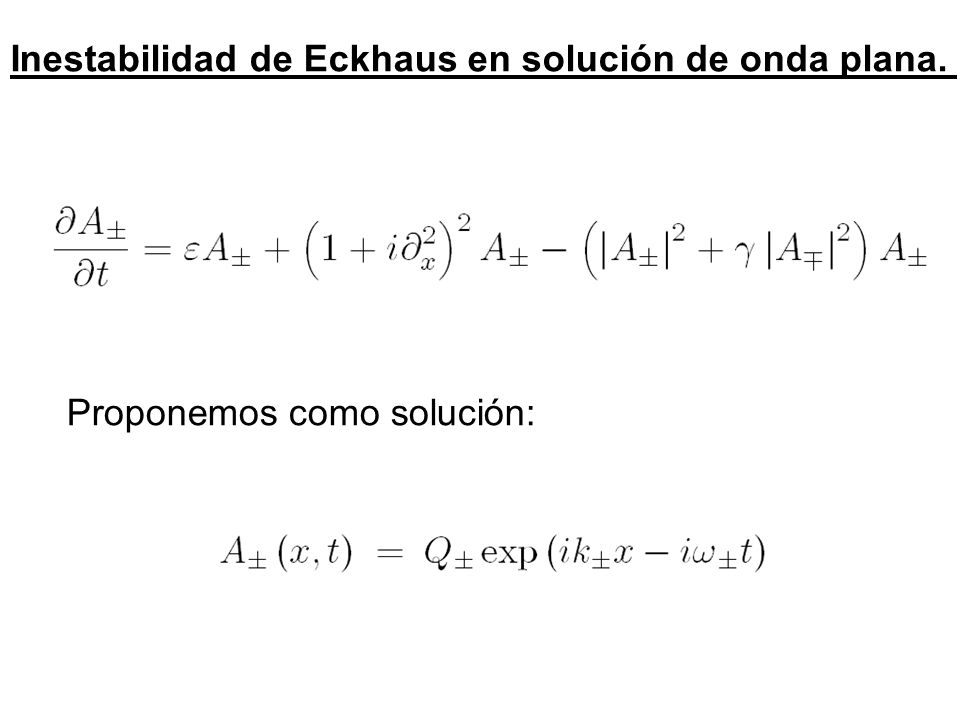

23 Inestabilidad de Eckhaus en solución de onda plana.
Proponemos como solución:

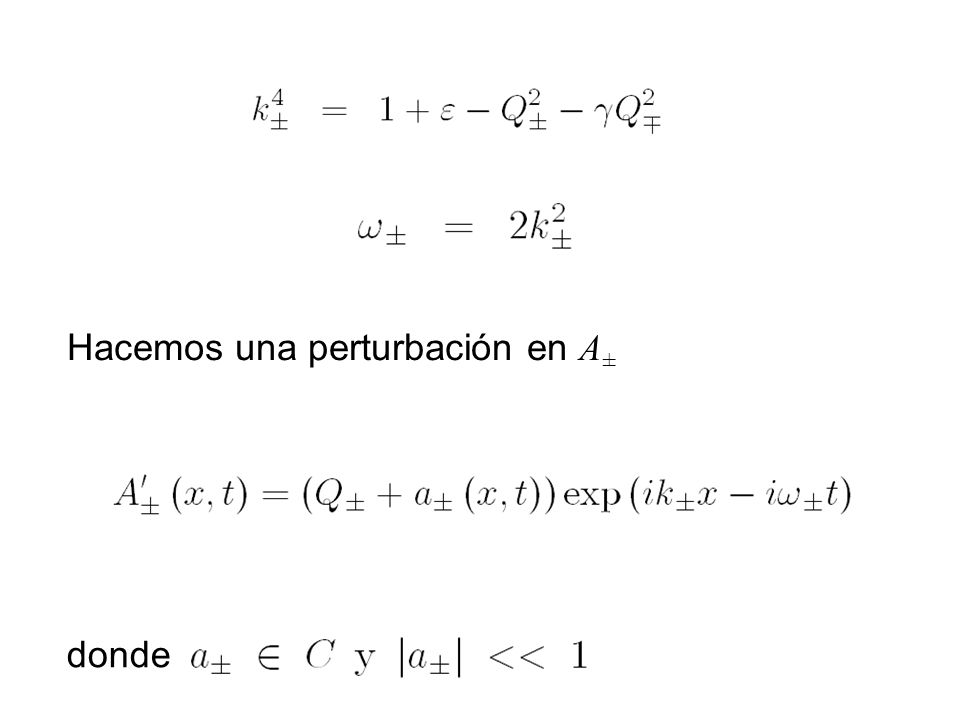

24 Hacemos una perturbación en A±
donde

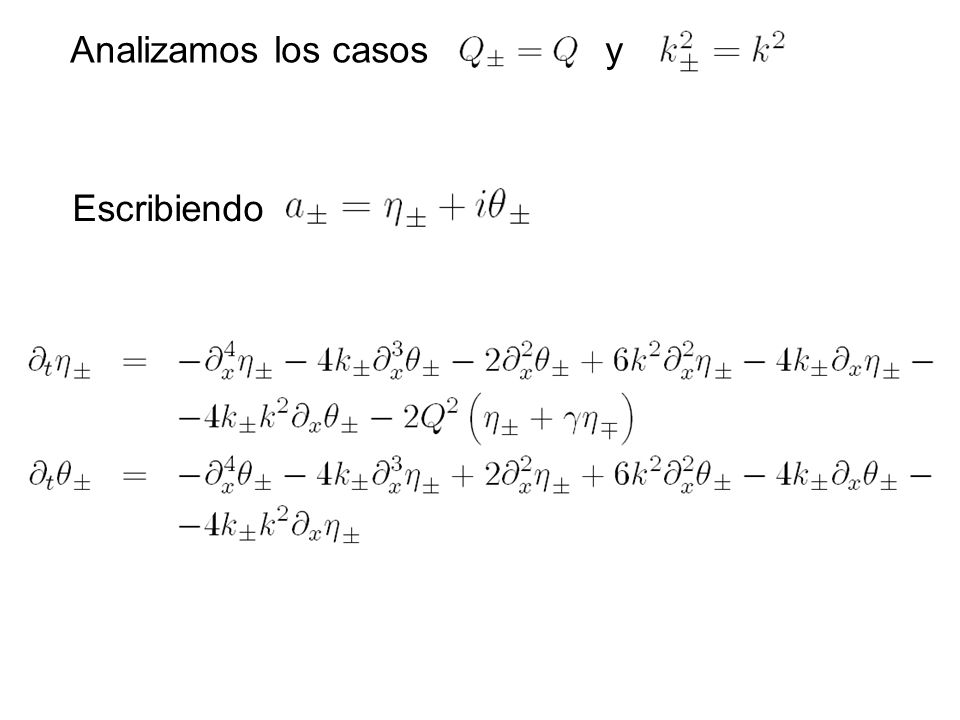

25 Analizamos los casos y Escribiendo

26 Caso k+ = k- = k: Definimos y Reemplazando en el sistema se llega a (a± = 1 ± g ): Ecuación de difusión

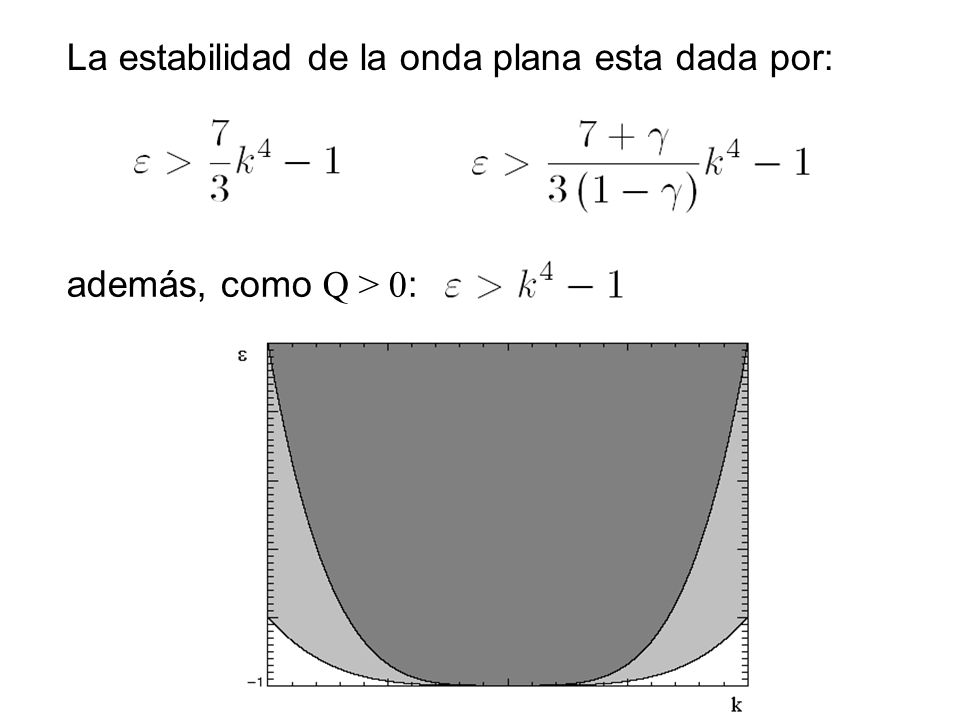

27 La estabilidad de la onda plana esta dada por:
además, como Q > 0:

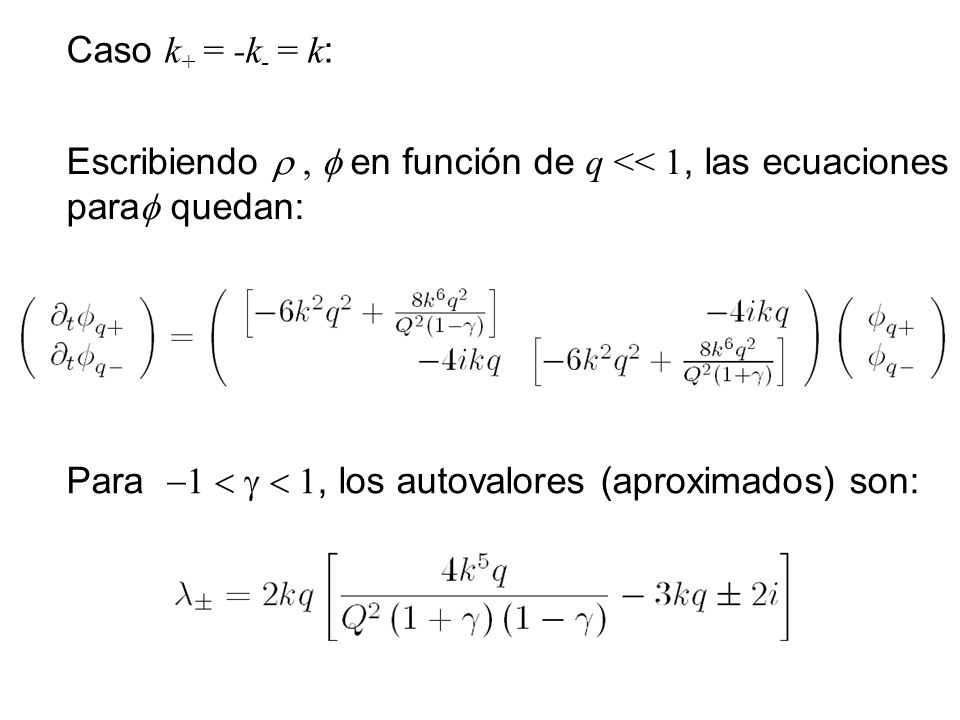

28 Caso k+ = -k- = k: Escribiendo r , f en función de q << 1, las ecuaciones paraf quedan: Para -1 < g < 1, los autovalores (aproximados) son:

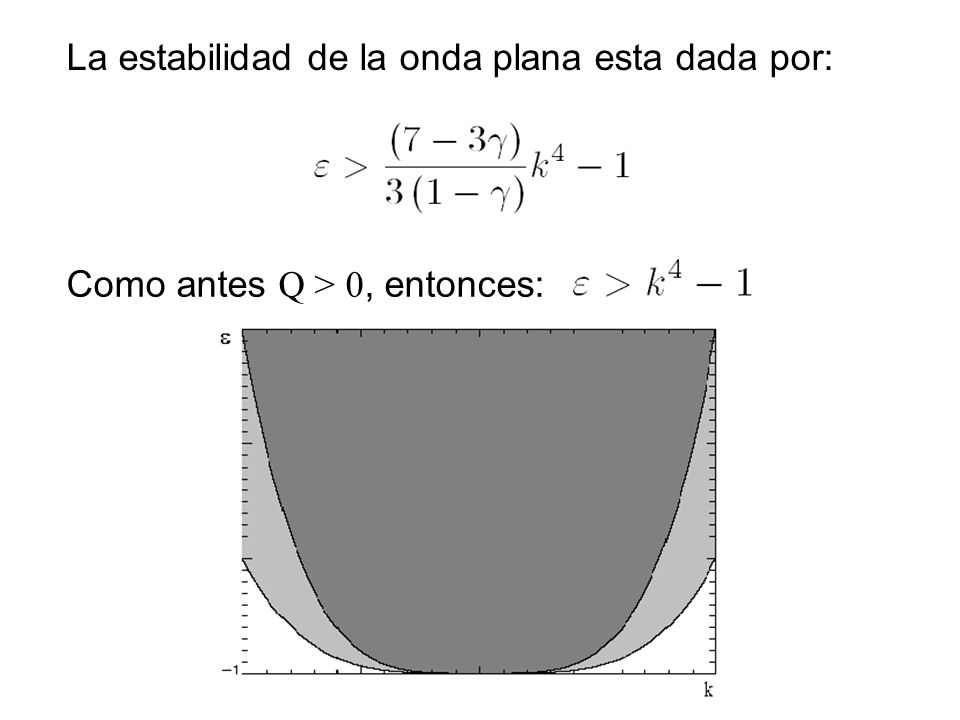

29 La estabilidad de la onda plana esta dada por:
Como antes Q > 0, entonces:

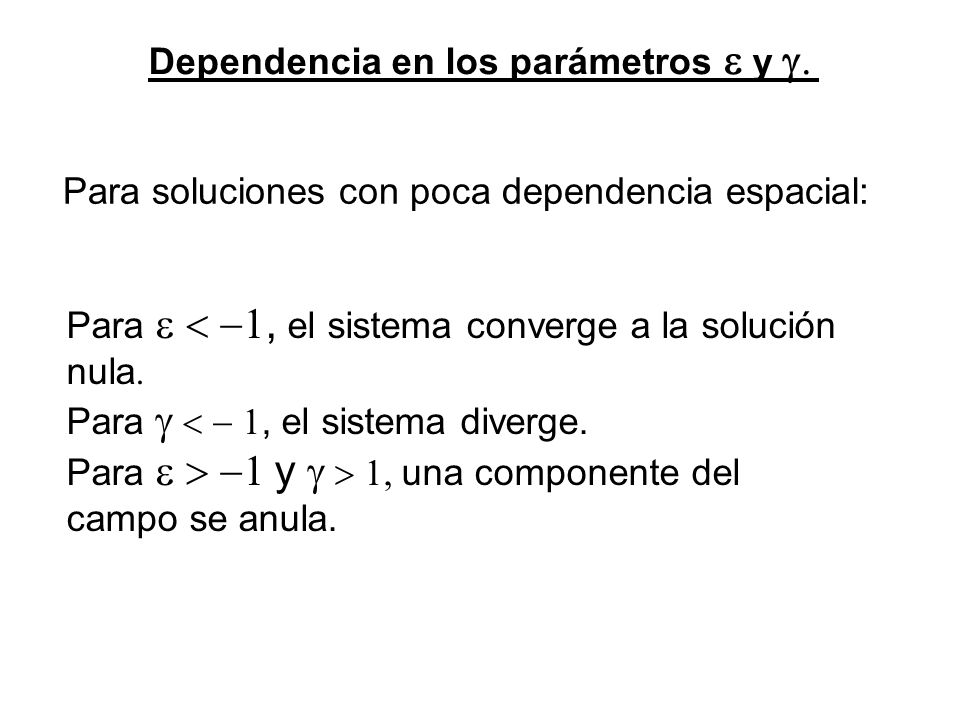

30 Dependencia en los parámetros e y g.
Para soluciones con poca dependencia espacial: Para e < -1, el sistema converge a la solución nula. Para g < - 1, el sistema diverge. Para e > -1 y g > 1, una componente del campo se anula.

31 Análisis numérico Resolución numérica y análisis de soluciones
Velocidad de los defectos

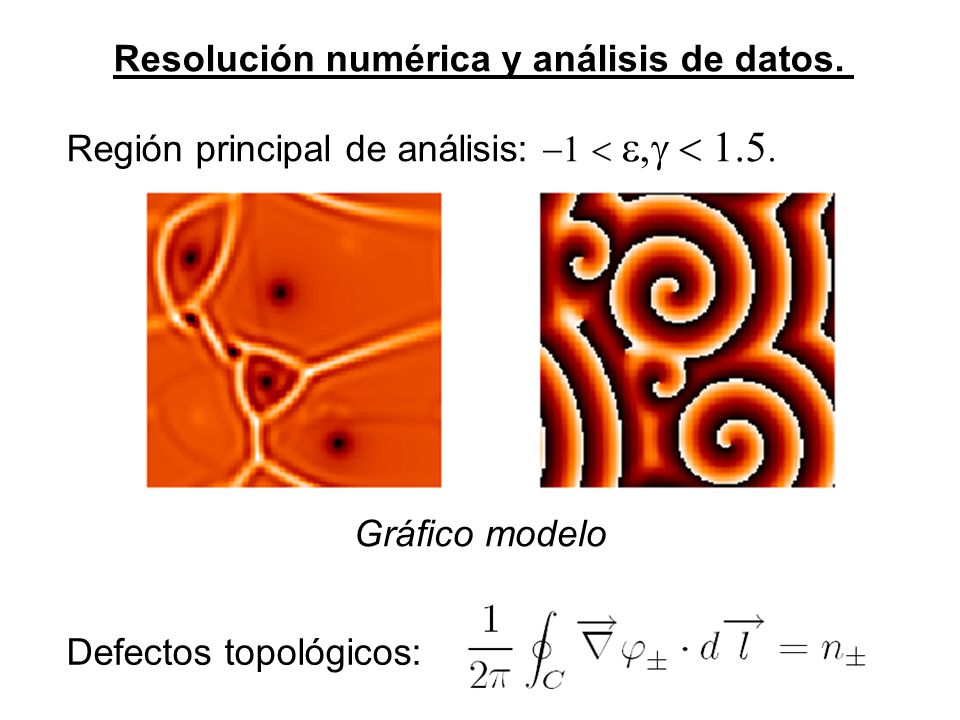

32 Resolución numérica y análisis de datos.
Región principal de análisis: -1 < e,g < 1.5. Gráfico modelo Defectos topológicos:

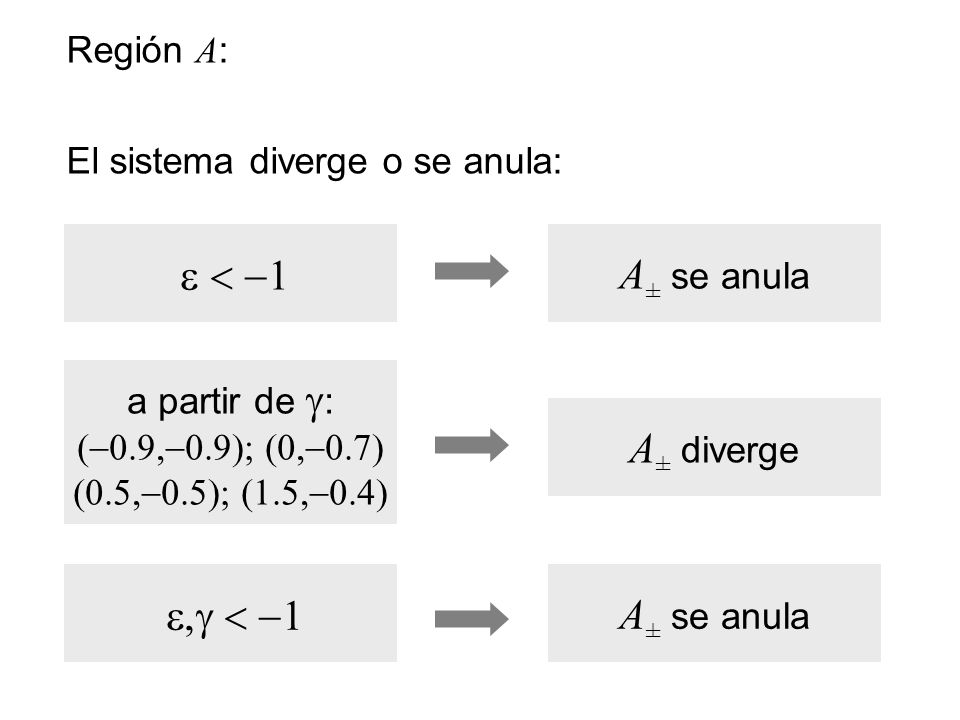

33 A± se anula A± diverge A± se anula Región A:
El sistema diverge o se anula: e < -1 A± se anula a partir de g: (-0.9,-0.9); (0,-0.7) (0.5,-0.5); (1.5,-0.4) A± diverge e,g < -1 A± se anula

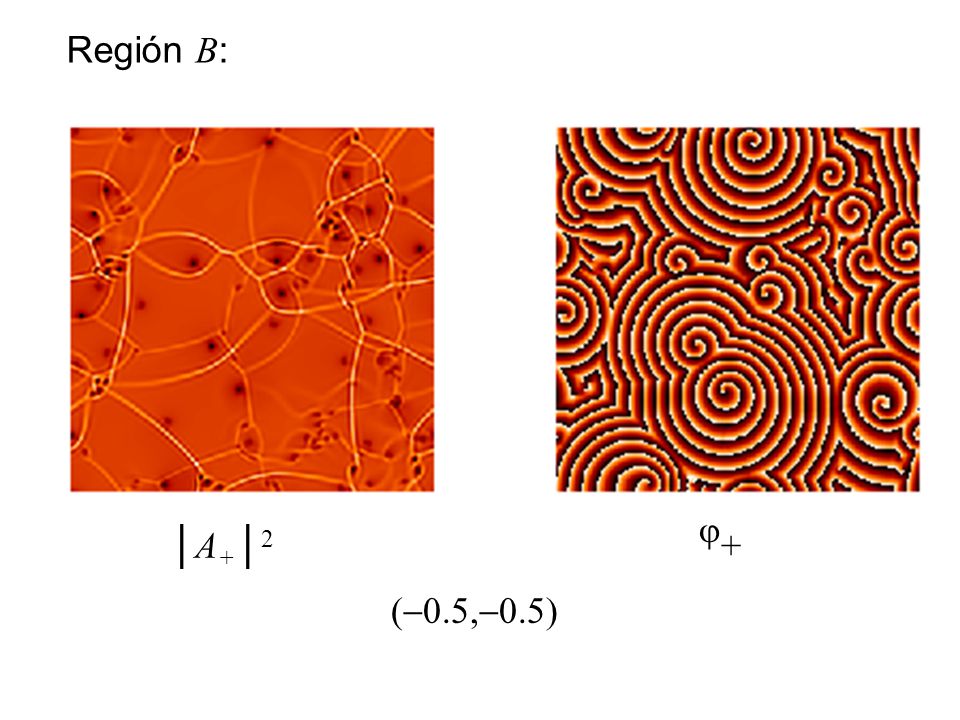

34 Región B: │A+│ j+ (-0.5,-0.5)

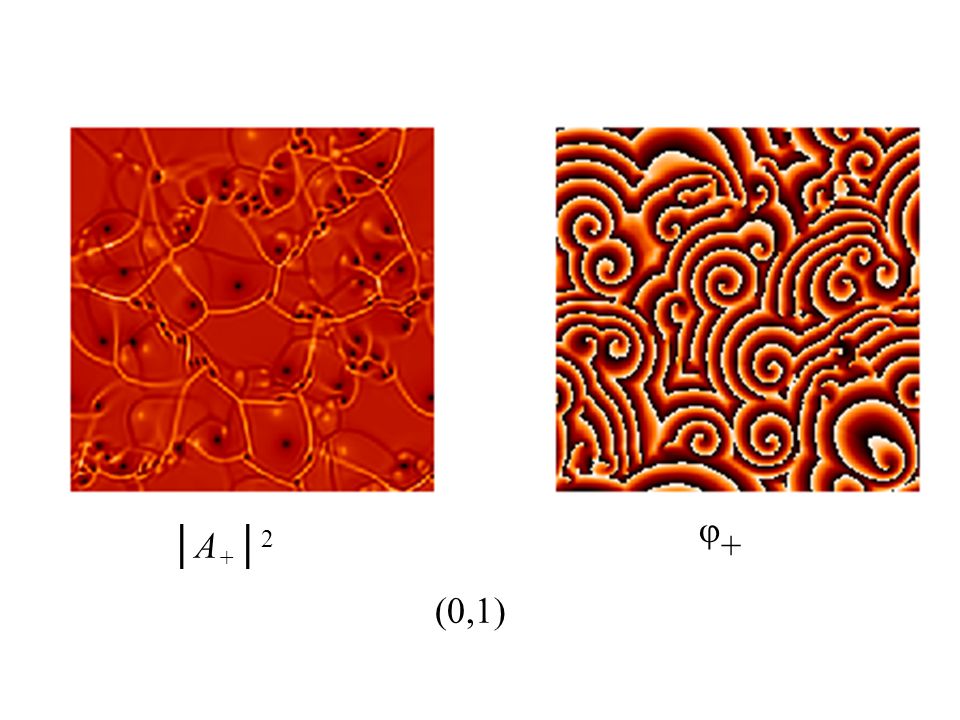

35 │A+│ j+ (0,1)

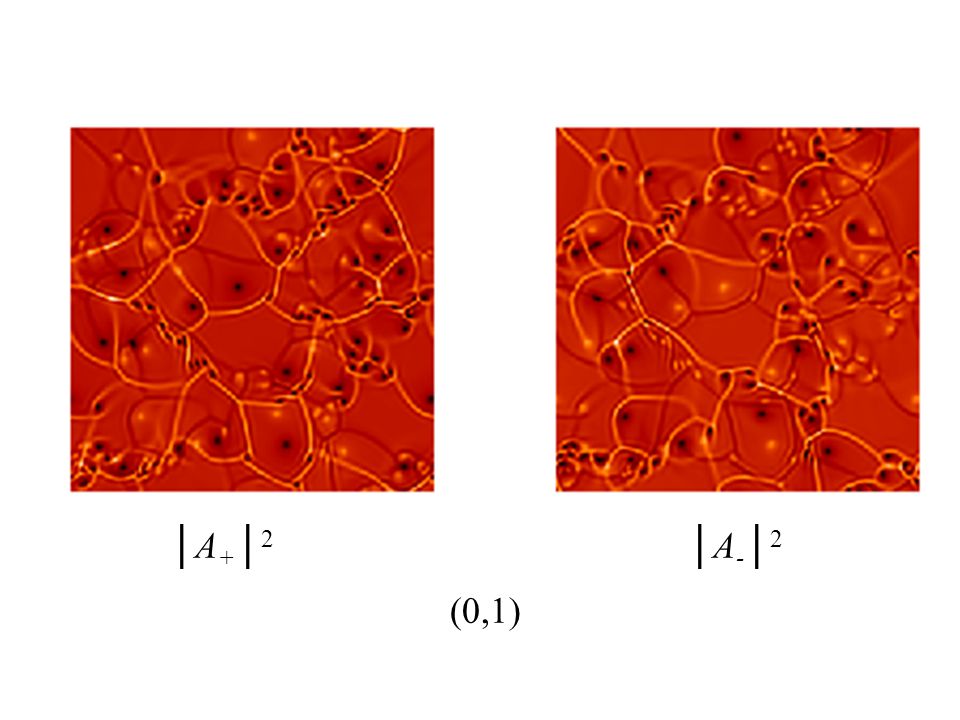

36 │A+│ │A-│2 (0,1)

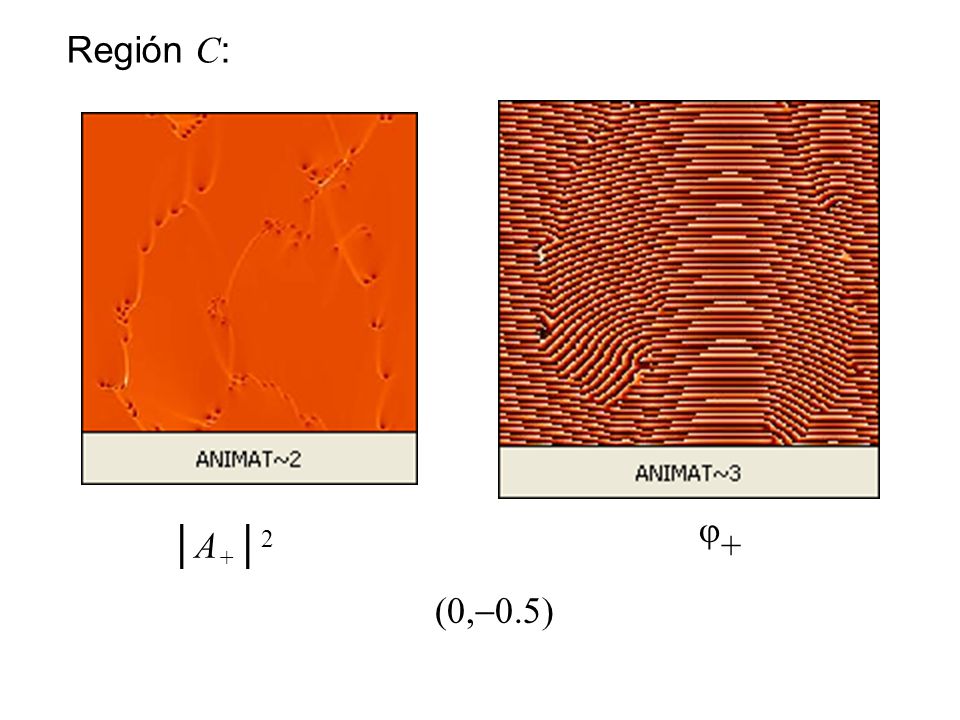

37 Región C: │A+│ j+ (0,-0.5)

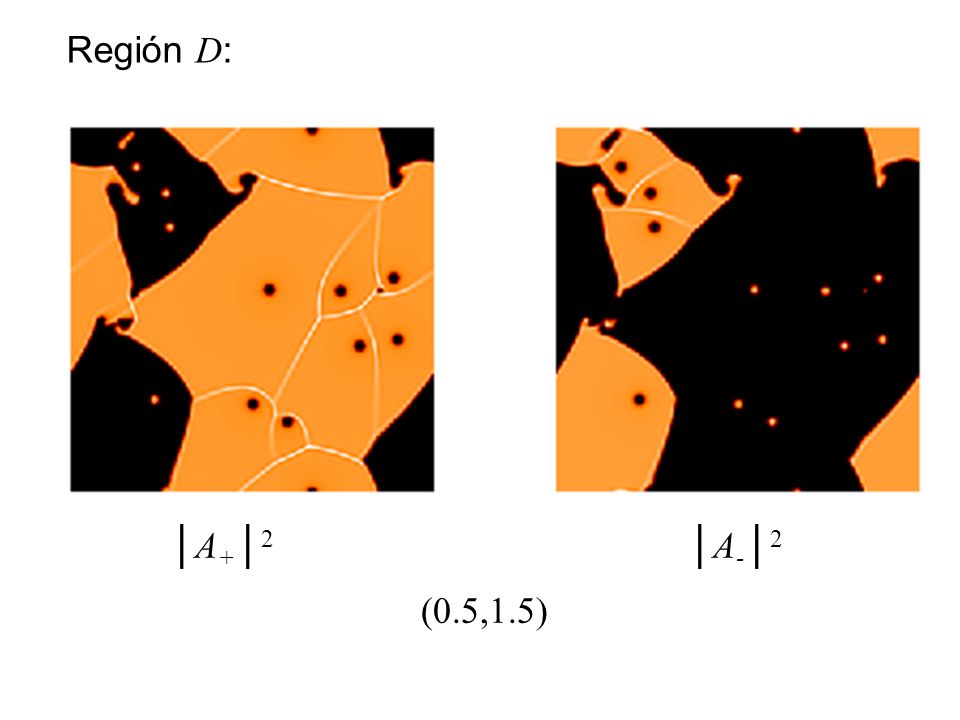

38 Región D: │A+│ │A-│2 (0.5,1.5)

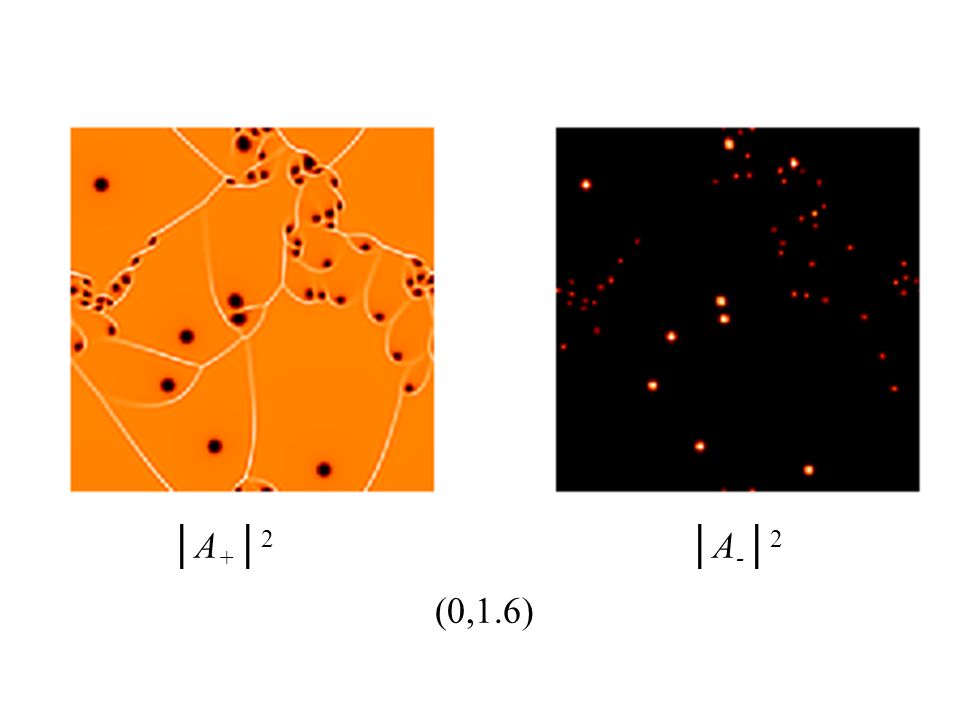

39 │A+│ │A-│2 (0,1.6)

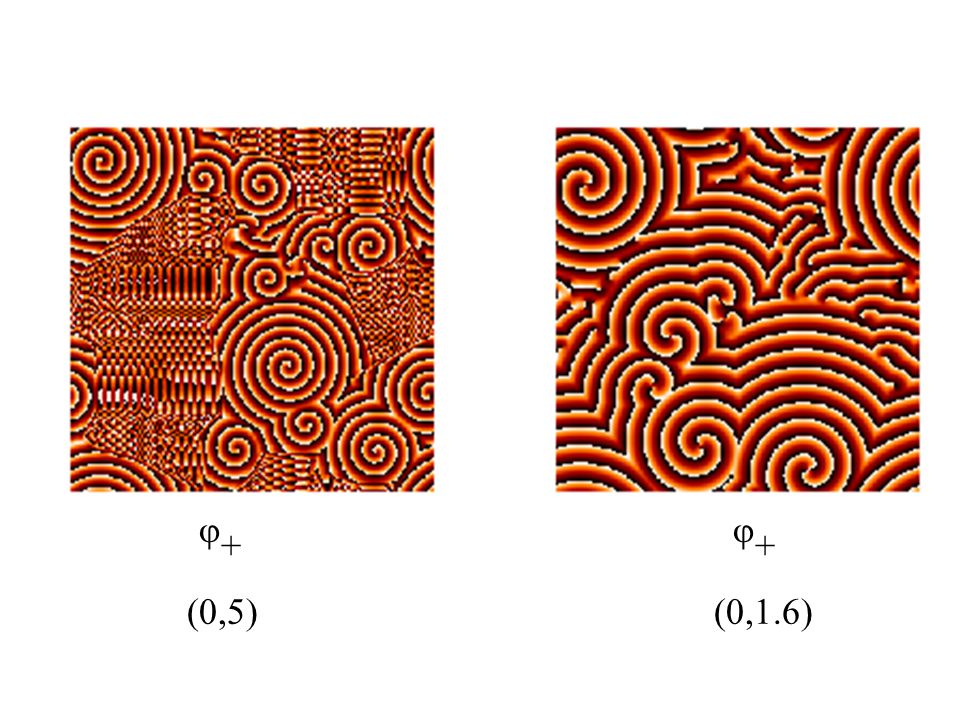

40 j j+ (0,5) (0,1.6)

41 Esquema de las regiones A, B, C y D en el plano (e,g)

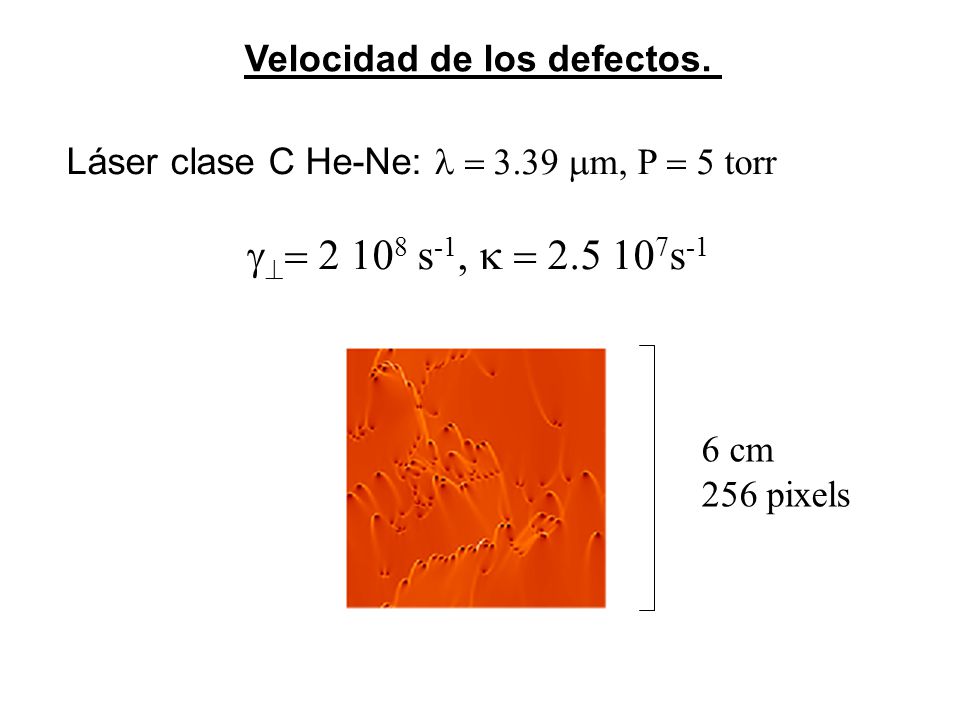

42 Velocidad de los defectos.
Láser clase C He-Ne: l = 3.39 mm, P = 5 torr g= s-1, k = s-1 6 cm 256 pixels

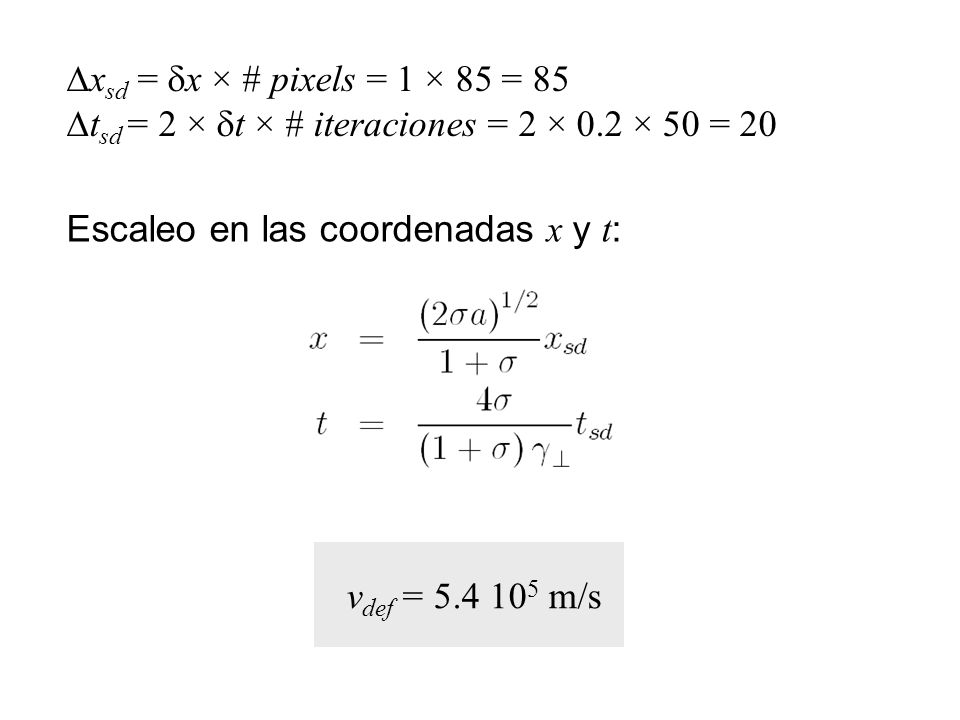

43 Dxsd = dx × # pixels = 1 × 85 = 85 Dtsd = 2 × dt × # iteraciones = 2 × 0.2 × 50 = 20 Escaleo en las coordenadas x y t: vdef = m/s

44 Conclusiones

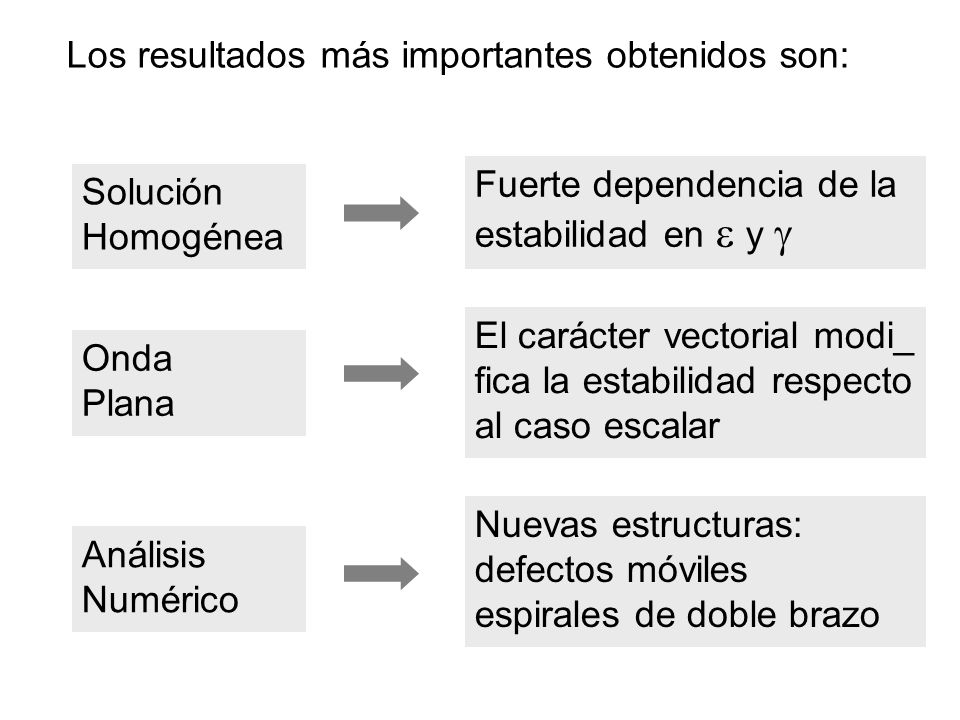

45 Los resultados más importantes obtenidos son:
Fuerte dependencia de la estabilidad en e y g Solución Homogénea El carácter vectorial modi_ fica la estabilidad respecto al caso escalar Onda Plana Nuevas estructuras: defectos móviles espirales de doble brazo Análisis Numérico
