1 Características de imágenes digitales
Ver secciones 2.3 a 2.6 de Fundamentals of Remote Sensing

2 2-1 (sugiero lo lean antes del lab) 2-2 (este tiene las instrucciones)

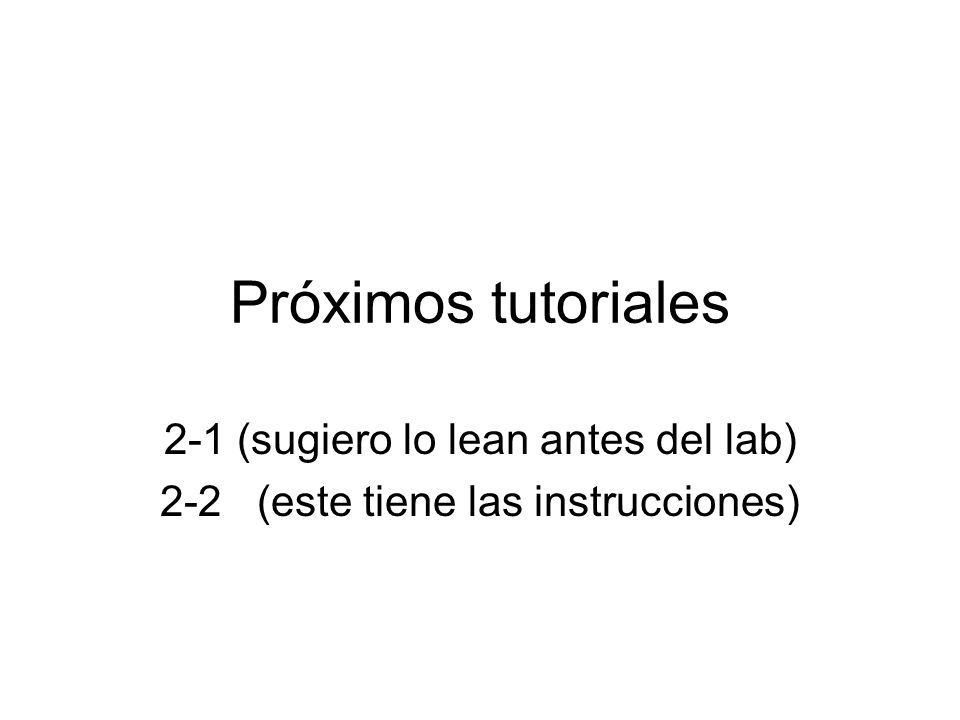

Próximos tutoriales 2-1 (sugiero lo lean antes del lab) 2-2 (este tiene las instrucciones)

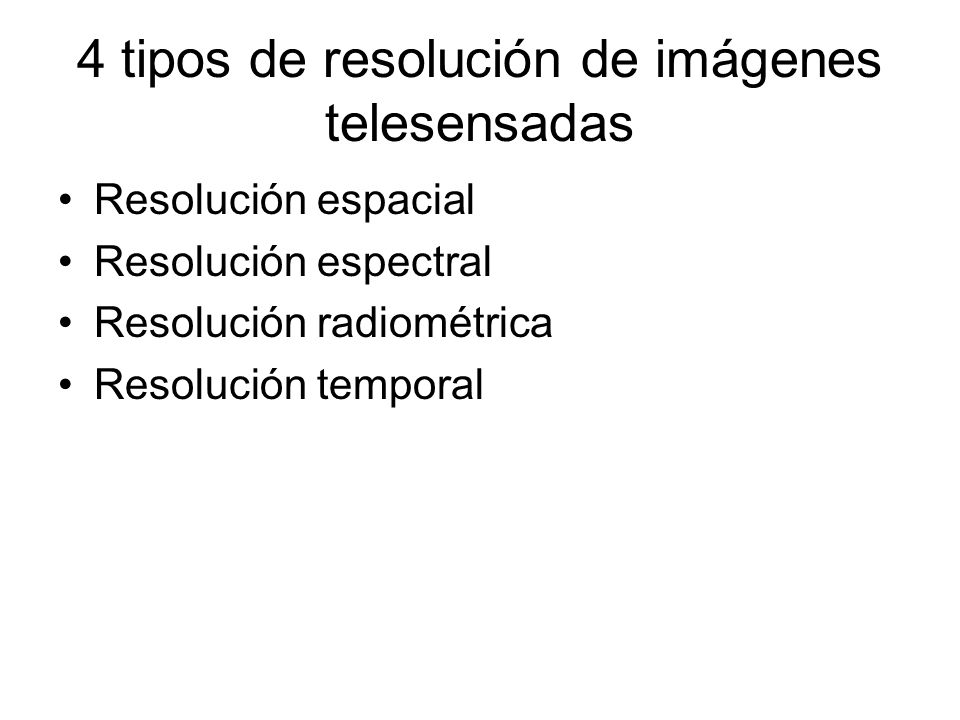

3 4 tipos de resolución de imágenes telesensadas
Resolución espacial Resolución espectral Resolución radiométrica Resolución temporal

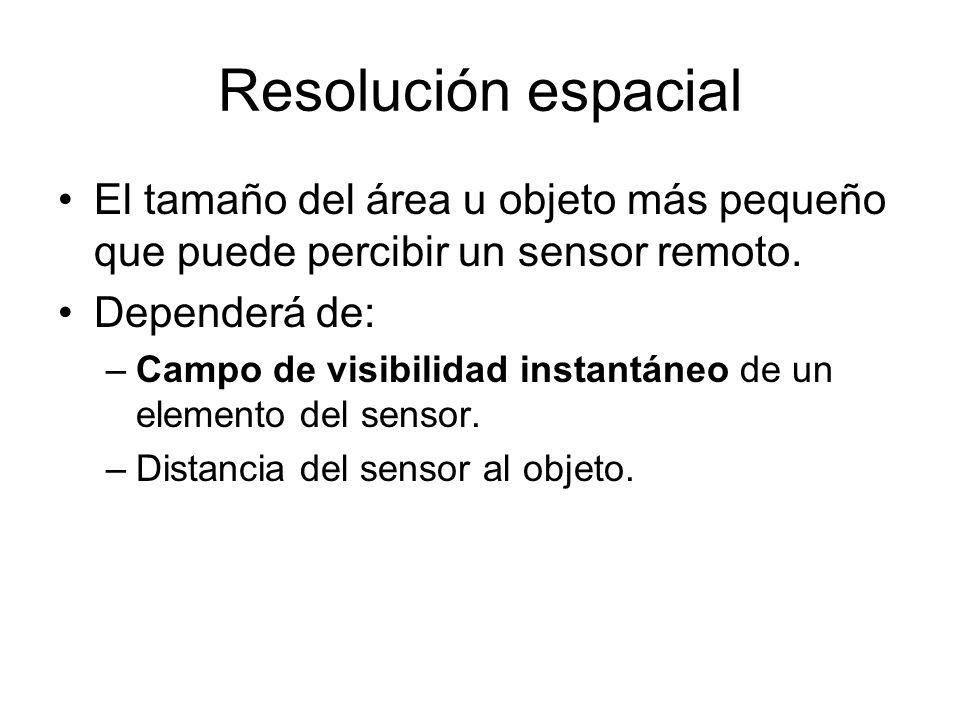

4 Resolución espacial El tamaño del área u objeto más pequeño que puede percibir un sensor remoto. Dependerá de: Campo de visibilidad instantáneo de un elemento del sensor. Distancia del sensor al objeto.

5 Factores determinantes de la resolución espacial de un sensor
Distancia al objeto Campo de visibilidad instantánea Area del terreno detectada por un elemento del sensor

6 Resolución intermedia
Resolución espacial El número 5 escaneado a diferentes resoluciones Baja resolución 8x8 pixeles Alta resolución 115x118 pixeles Resolución intermedia 29x32

7 MSS4 (pixel ≈ 80 m)

8 TM4 (pixel ≈ 30m)

9 IKONOS (pixel ≈ 1 m)

10 ¿Escala o extensión? Menor extensión Mayor extensión
Escala mayor (¿o menor?) Mayor extensión Escala menor (¿o mayor?)

11 Confusión con el término “escala”
Los geógrafos se refieren a “escala” como la proporción de unidades en un mapa con respecto a unidades en el terreno.

12

13 Confusión con el término “escala”
Los geógrafos se refieren a “escala” como la proporción de unidades en un mapa con respecto a unidades en el terreno. Escala 1:20,000 es mayor que 1:30,000 1/20000 es mayor que 1/30000 Los ecólogos se refieren a “escala” como la extensión de terreno cubierta en un estudio. Bajo este concepto de “escala” un terreno menos extenso tiene una escala menor Preferible utilizar “escala” en términos de proporción, y utilizar “extensión” para tamaño del área de interés.

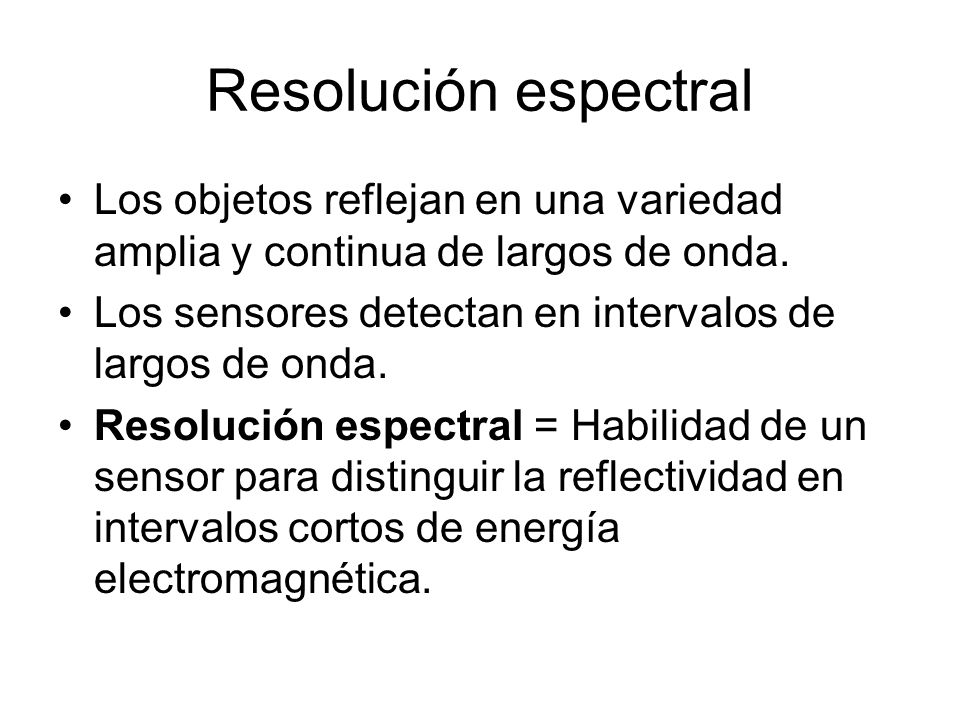

14 Resolución espectral Los objetos reflejan en una variedad amplia y continua de largos de onda. Los sensores detectan en intervalos de largos de onda. Resolución espectral = Habilidad de un sensor para distinguir la reflectividad en intervalos cortos de energía electromagnética.

15 Resolución espectral Menor resolución espectral Mayor resolución
Intervalos de reflectancia medidos por sensores Curvas de reflectancia

16 Resolución radiométrica
Habilidad del sensor para discriminar pequeñas diferencias en reflectividad. Mientras mas pequeñas sean esas diferencias mayor la resolución radiométrica del sensor. Debido al carácter digital de los datos telesensados, la resolución radiométrica se expresa en unidades binarias: 8-bit, 11-bit, etc.

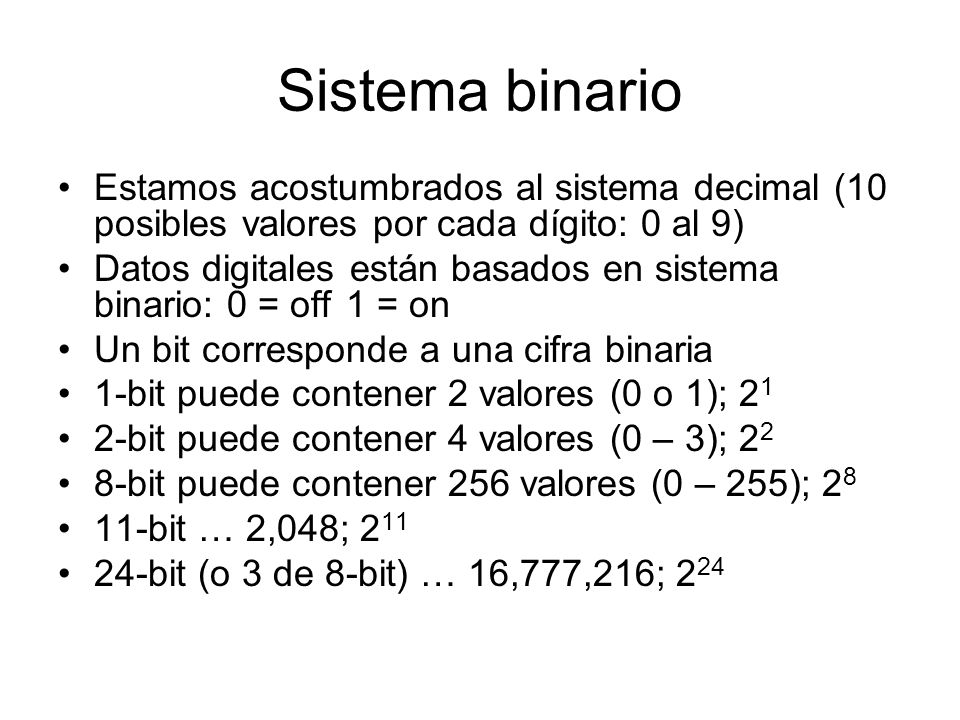

17 Sistema binario Estamos acostumbrados al sistema decimal (10 posibles valores por cada dígito: 0 al 9) Datos digitales están basados en sistema binario: 0 = off 1 = on Un bit corresponde a una cifra binaria 1-bit puede contener 2 valores (0 o 1); 21 2-bit puede contener 4 valores (0 – 3); 22 8-bit puede contener 256 valores (0 – 255); 28 11-bit … 2,048; 211 24-bit (o 3 de 8-bit) … 16,777,216; 224

18 Resolución radiométrica
Sensores que perciben en 8-bit tienen mayor resolución radiométrica que sensores que perciben en 2-bit. En la imagen 8-bit se distinguen los detalles mas claramente. 2-bit 8-bit

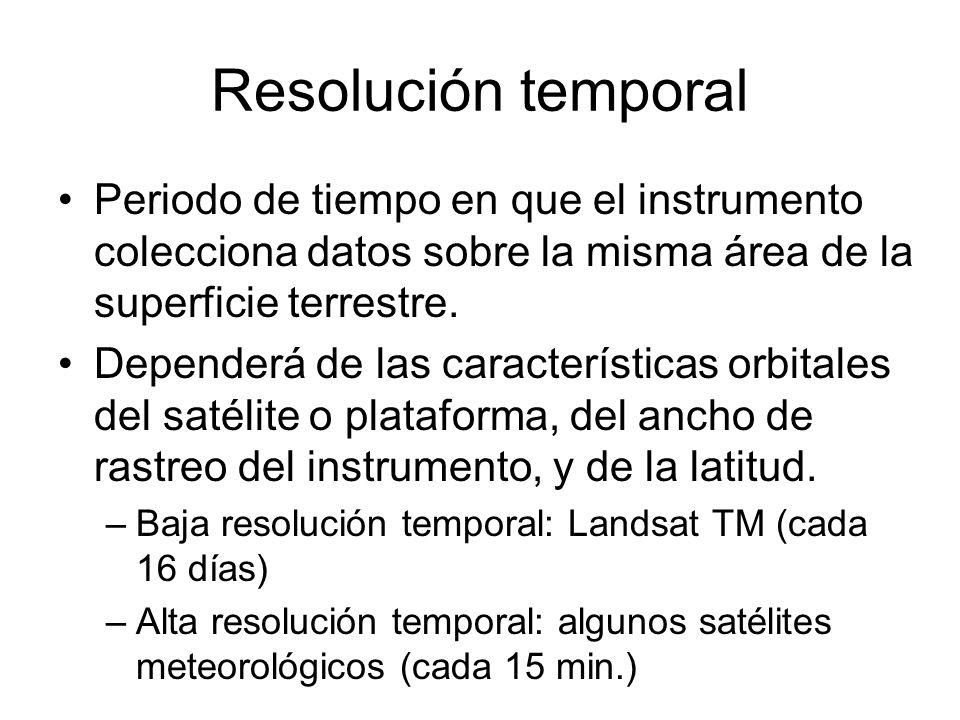

19 Resolución temporal Periodo de tiempo en que el instrumento colecciona datos sobre la misma área de la superficie terrestre. Dependerá de las características orbitales del satélite o plataforma, del ancho de rastreo del instrumento, y de la latitud. Baja resolución temporal: Landsat TM (cada 16 días) Alta resolución temporal: algunos satélites meteorológicos (cada 15 min.)
