Cayo Ramos Taipe Lima, Perú Cayo Ramos Taipe Lima, Perú “Balance de Energia con Tecnicas de Sensoramiento Remoto e Imagenes de Satelite”

Presentación del tema: "Cayo Ramos Taipe Lima, Perú Cayo Ramos Taipe Lima, Perú “Balance de Energia con Tecnicas de Sensoramiento Remoto e Imagenes de Satelite”"— Transcripción de la presentación:

1 Cayo Ramos Taipe Lima, Perú Cayo Ramos Taipe Lima, Perú “Balance de Energia con Tecnicas de Sensoramiento Remoto e Imagenes de Satelite”

2 Materiales Imagenes del mapeador tematico Lansat 5 Bandas 3,4 y 5 Software Spring Software Erdas Imagine 8.5 (recomendado) Puede usarse otras imagenes con bandas reflectivas y termales como AVHRR-NOAA, MODIS-Terra/Agua

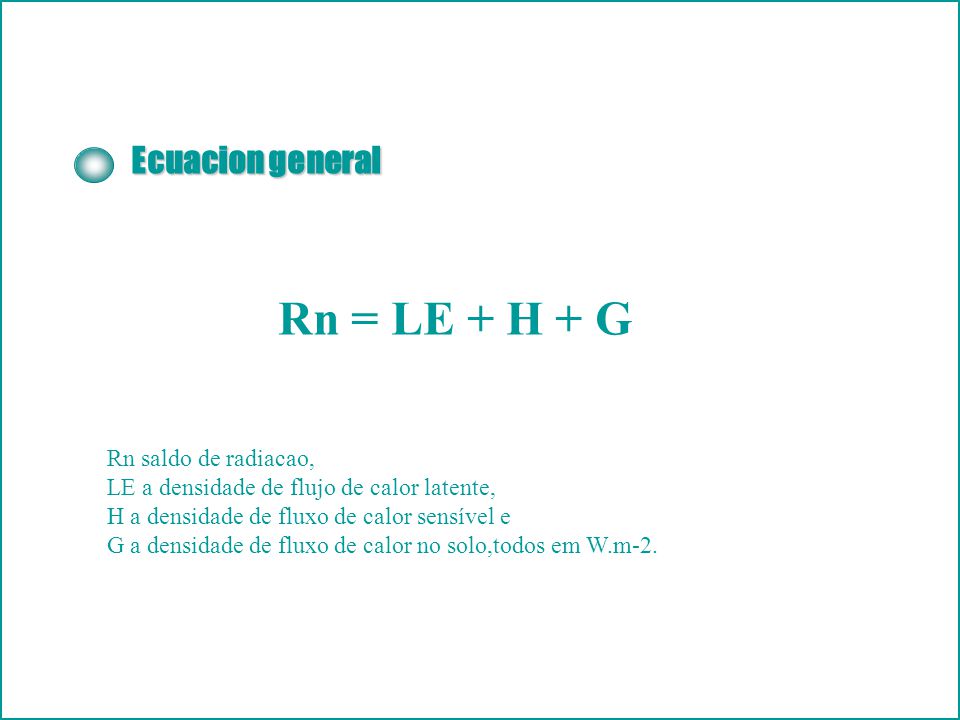

3 Ecuacion general Rn = LE + H + G Rn saldo de radiacao, LE a densidade de flujo de calor latente, H a densidade de fluxo de calor sensível e G a densidade de fluxo de calor no solo,todos em W.m-2.

4 Etapas para obtener Rn Etapa 1 Radiancia Espectral Etapa 5 NDVI, SAVI, LAI Etapa 2 Reflectividade Etapa 4 Albedo da Etapa 11 Balancao de Radiacao a Superfice Etapa 10 Radicao de Onda Curta descendete Etapa 9 Radiacao de Onda Longa Descendente Etapa 8 Radiacao de Onda Longa Ascendente Etapa 6 Emissividades da Superficie Etapa 7 Temperatura da Superficie Etapa 3 Albedo no Topo da Atmosfera

5 Ubicación de la zona de estudio u Cajamarca

6 Corte en la Zona de Estudio: Dpto: Cajamarca Dist: Quilcate Mic: Rio Cañad

7

8 Reflectancia monocromatica- Etapa 2 Calibracion radiométrica - Etapa 1 Esas radiancias representan la energia solar reflejada por cada pixel, por unidade de area y dde tiempo Lλi =ai+-bi - ai ND 255 ρλi = π. Lλi kλi. Cos Z. dr Es la razon entre el flujo de radiacion reflejada y el flujo de radiacion incidente que se obtiene segun la ecuacion (Allen et al., 2002) dr= r 2 = 1,000110 + 0.034221 cosГ + 0,001280 sen Г + 0,000719 cos 2 Г + 0,00077 sen 2Г r 0

9 Albedo da Superficie - Etapa 4 Albedo Planetario - Etapa 3 El cómputo del albedo planetario (α toa ), es el albedo ajustado a La transmisividad atmosférica albedo de superficie o albedo corregido por los efectos atmosféricos, ecuacion: α toa =0,293 ρλi +0,274 ρ2+0,233 ρ3+0,157 ρ4+0,033 ρ5+0,011 ρ7 Α = αtoa – αp tsw 2 tsw = 0,75+2.10-5 z

10 Índices de Vegetacion: NDVI, SAVI e IAF - Etapa 5 Índice de Vegetacion d Diferencia Normalizada Para el calculo de Índice de Vegetacion Ajustado para los Efectos de Suelo (Soil Adjusted Vegetation índex - SAVI) (Huete, 1988) NDVI = ρIV - ρV ρIV + ρV donde ρIV e ρV corresponden, respectivamente, las bandas 4 e 3 do Landsat 5 SAVI = (1 +L) (ρIV - ρV) (L + ρIV + ρV) Índice de Area Foliar (IAF) es un indicador de biomasa de cada pixel de imagen ecuacion empírica, Allen et al. (2002) 1n 0,69 – SAVI IAF = 0,59. 0,91

11 Emisividades - Etapa 6 Como cada pixel no emite radiacion eletromagnética como un cuerpo negro Hay la necesidad de introducir la emisividad de cada pixel de dominio espectral de banda termal e NB e NB = 0,97 + 0,00331 IAF e 0 = 0,95 + 0,01 IAF

12 Temperatura de Superficie - Etapa 7 Ts = K2 1n eNB K1 +1 Lλ,6

13 Radiacion de Onda Larga Emitida - Etapa 8 A través de la ecuacion de Stefan-BoItzman RL↑ = e0.σ.Ts4 Radiacion de onda corta incidente - Etapa 9 A traves de la ecuacion Rs↓(Wm-2) Rs↓ =S.cosZ.dr.tsw

14 Radiacion de onda larga incidente - Etapa 10 radiacion de onda larga incidente, Stefan-BoItzman Rs↓ == ea.σ.Ta4 Saldo de radiacion (Radiacion neta) - Etapa 11 saldo de radiacion en la superficie Rn (Wm-2) ecuacion de balance de radiacion en la superficie Rn = Rs↓ + α Rs↓ + RL↓ - RL↓ - (1 - e0 ) RL↓

15 Resultados

16 Conclusiones Preliminares Esta metodologia permite determinara la Rn y la ET a escala regional Permite establecer la variacion espacial de la Rn y ET en areas grandes El uso de técnicas de sensoriamente remoto basado en imagenes de satélite son ahora una alternativa de grandes potencialidades, para evaluacion y gestion de las variables ambientales
