1
Instrumentos de Medición
Objetivos: Definiciones Calibre Micrómetro Reloj Comparador
2
¿Que es una unidad de medida?
Definiciones ¿Que es medir? Es comparar la cantidad desconocida que queremos determinar y una cantidad conocida de la misma magnitud, que elegimos como unidad de medida. ¿Que es una unidad de medida? Es un patrón al cual nosotros utilizamos y adoptamos como escala de medición definida. ¿Que tipo de patrones conocemos? El patrón que utilizamos en la Argentina es el metro, y nosotros como Ingenieros generalmente utilizamos el milímetro, que es la milésima parte del metro. ¿Que tipo de mediciones conocemos? Directa, cuando las mediciones pueden hacerse directamente, con un instrumento de medición que da directamente, en una escala graduada, el valor de la medida que se tome, es una medición por contacto. Indirecta, se realizan con instrumentos que no dan la medida en forma directa, sino que es necesario trabajar con otro instrumento mas para obtenerla, es una medición por comparación Continua con … Instrumento de Medición: Calibre
3
2 3 1 Instrumento de Medición: Calibre Partes del calibre 7 5 4 6
El calibre, es un instrumento que realiza mediciones directas, y en el cual podemos tener distintas apreciaciones que van de 1/10 mm, 1/20 mm y 1/50 mm. Partes del calibre 2 7 5 3 4 6 1 1. Mordazas para medidas externas 2. Orejetas para medidas internas 3. Aguja para medida de profundidades 4. Escala principal con divisiones en mm y cm 5. Escala sec. con div. en pulgadas y fracciones de pulgada 6. Nonio para la lectura de las fracciones de milímetros 7. Nonio para la lectura de las fracciones de pulgada
4
Instrumento de Medición: Calibre
¿Que mide el calibre?
5

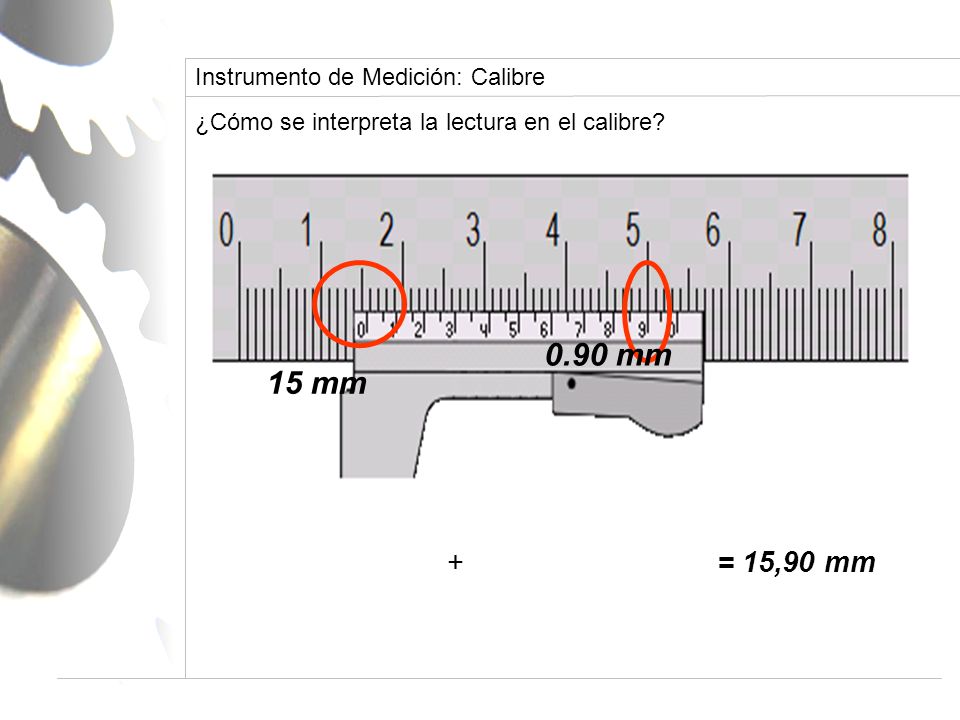

0.90 mm 15 mm + = 15,90 mm Instrumento de Medición: Calibre
¿Cómo se interpreta la lectura en el calibre? 0.90 mm 15 mm = 15,90 mm
6
Instrumento de Medición: Calibre
Otro ejemplo: 30,25 mm
7
Instrumento de Medición: Micrómetro
El micrómetro, es también un instrumento que realiza mediciones directas, y en el cual podemos tener distintas apreciaciones que van de 1/100 mm hasta 1/1000 mm. Partes del Micrómetro
8

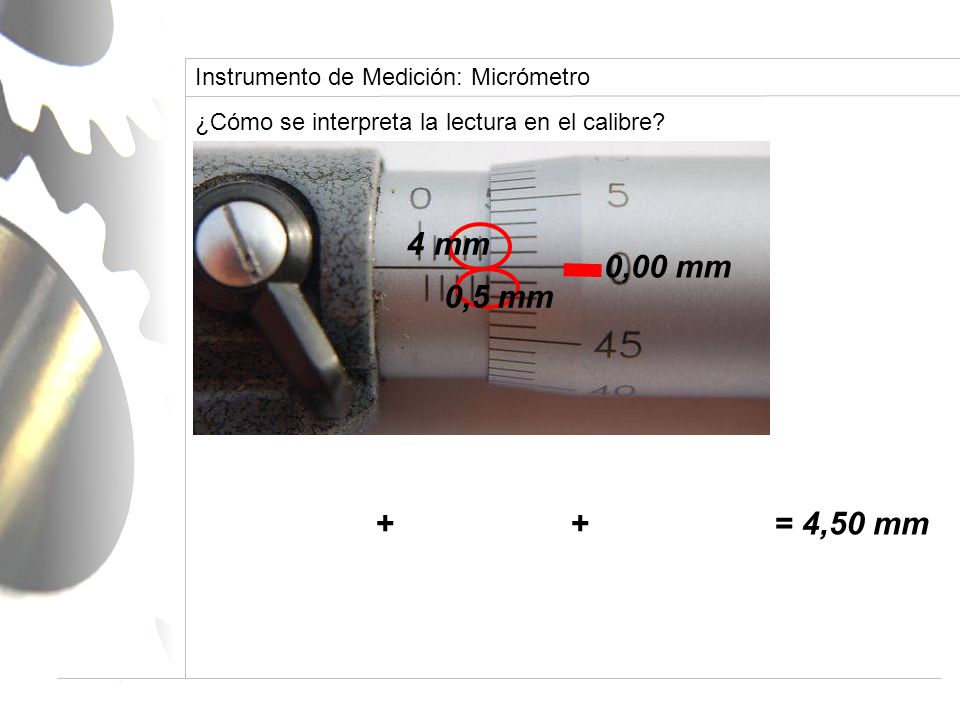

4 mm 0,00 mm 0,5 mm Instrumento de Medición: Micrómetro
¿Cómo se interpreta la lectura en el calibre? 4 mm 0,00 mm 0,5 mm = 4,50 mm
9
Instrumento de Medición: Calibre
Otros ejemplos: 5,71 mm 7,27mm
10
Instrumento de Medición: Reloj Comparador
El comparador, es un instrumento que realiza mediciones indirectas, y en el cual podemos tener distintas apreciaciones que van de 1/100 mm hasta 1/2000 mm. Partes del Reloj Comparador Continua con … Instrumento de Medición: Comparador
11
Instrumento de Medición: Reloj Comparador
Ejemplo del Reloj Comparador Continua con … Instrumento de Medición: Comparador
12
Instrumento de Medición: Reloj Comparador
Ejemplo del Reloj Comparador
13
Preguntas para pensar:
¿Qué es medir? ¿Que instrumentos me dan mediciones directas y cuales indirectas? ¿Que podemos medir con el calibre? ¿Cuáles son sus aprecisiones? ¿Que podemos medir con el micrómetro? ¿Cuáles son sus aprecisiones? ¿Que podemos medir con el comparador? ¿Cuáles son sus aprecisiones? ¿Cuál de los instrumentos vistos es el mejor?
