1 GUIA *1

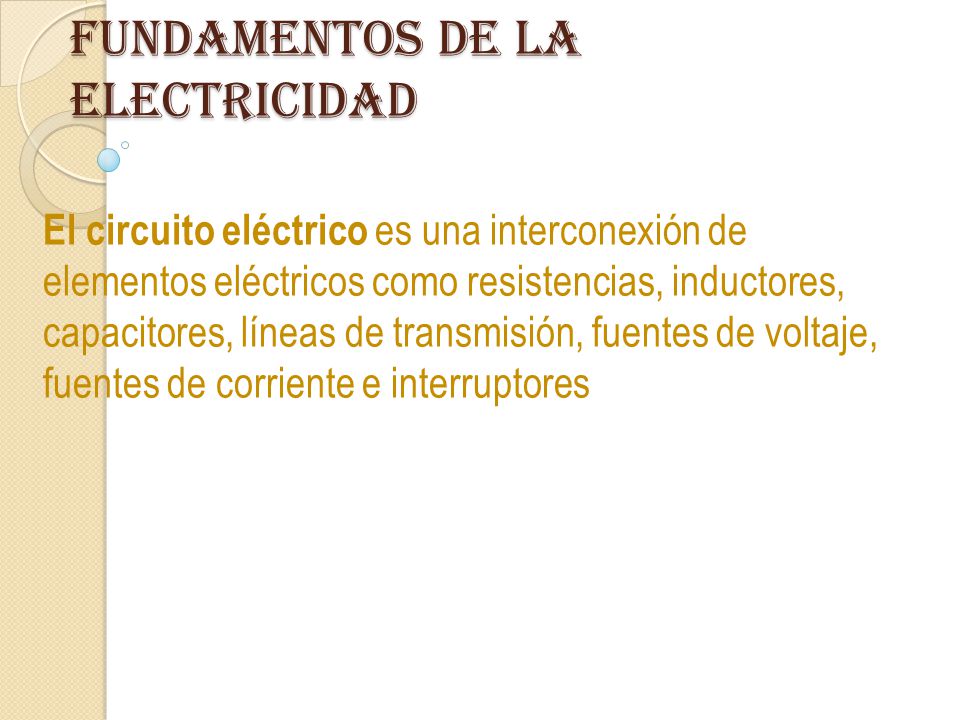

2 Fundamentos de la electricidad
El circuito eléctrico es una interconexión de elementos eléctricos como resistencias, inductores, capacitores, líneas de transmisión, fuentes de voltaje, fuentes de corriente e interruptores

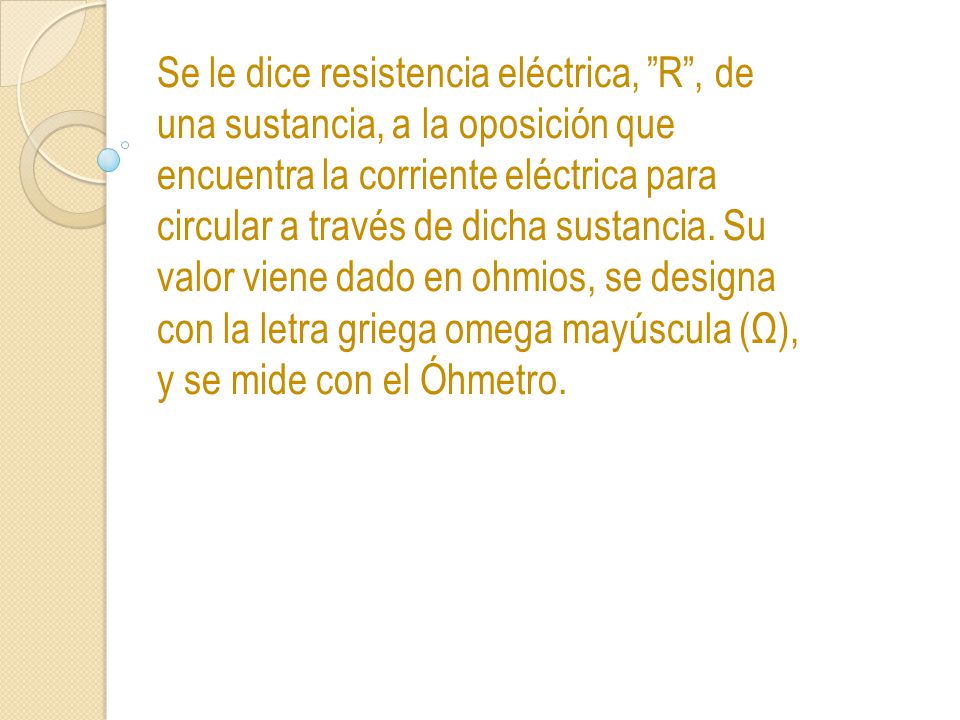

3 Se le dice resistencia eléctrica, ”R”, de una sustancia, a la oposición que encuentra la corriente eléctrica para circular a través de dicha sustancia. Su valor viene dado en ohmios, se designa con la letra griega omega mayúscula (Ω), y se mide con el Óhmetro.

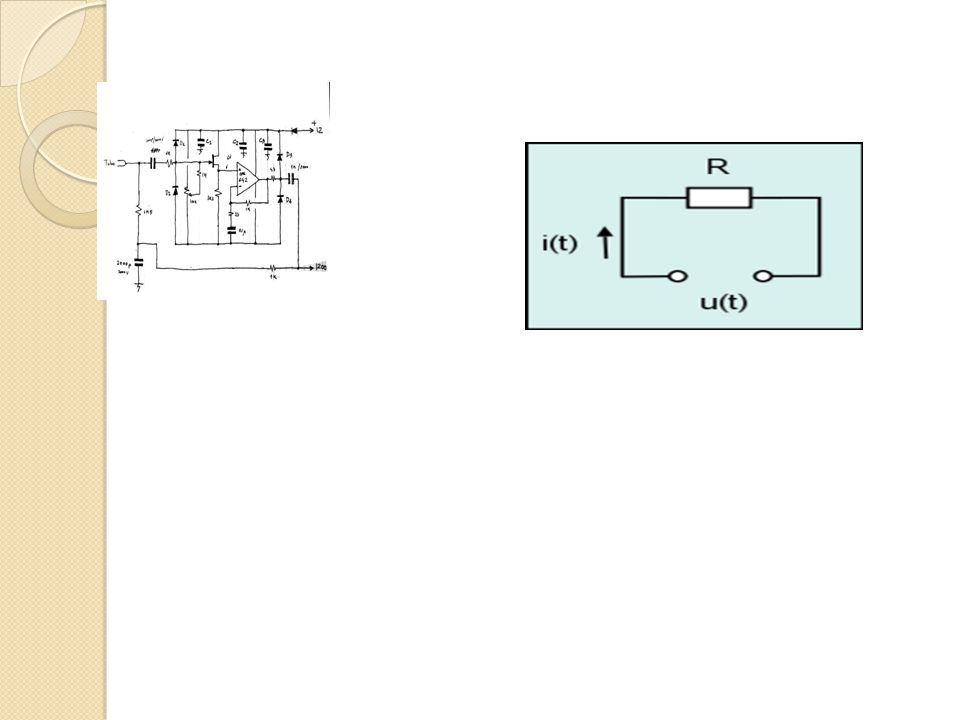

4

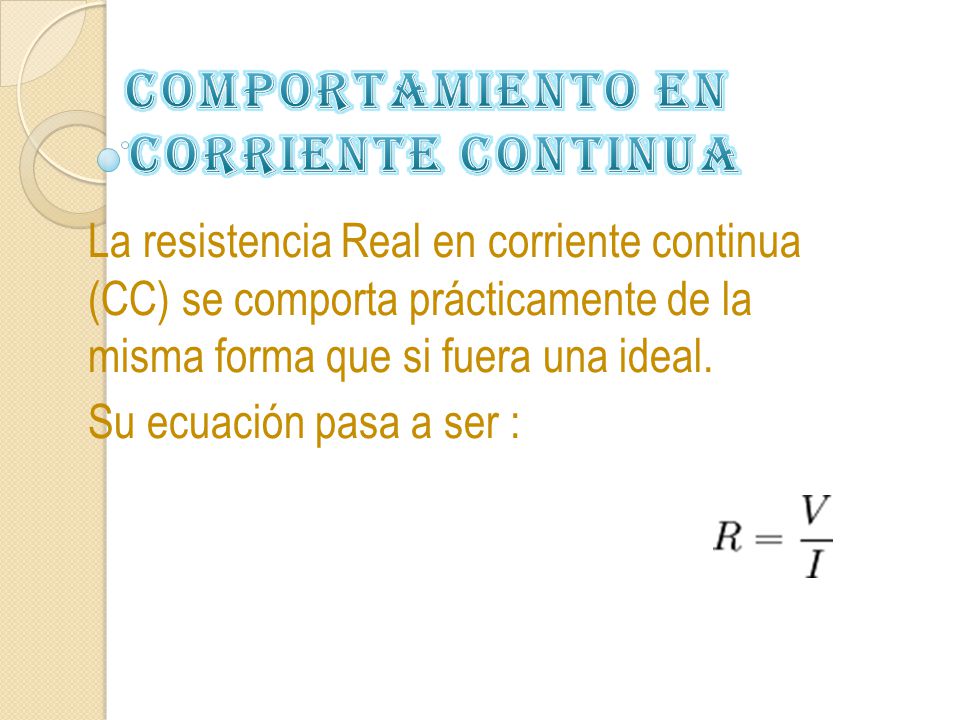

5 Comportamiento en Corriente continua
La resistencia Real en corriente continua (CC) se comporta prácticamente de la misma forma que si fuera una ideal. Su ecuación pasa a ser :

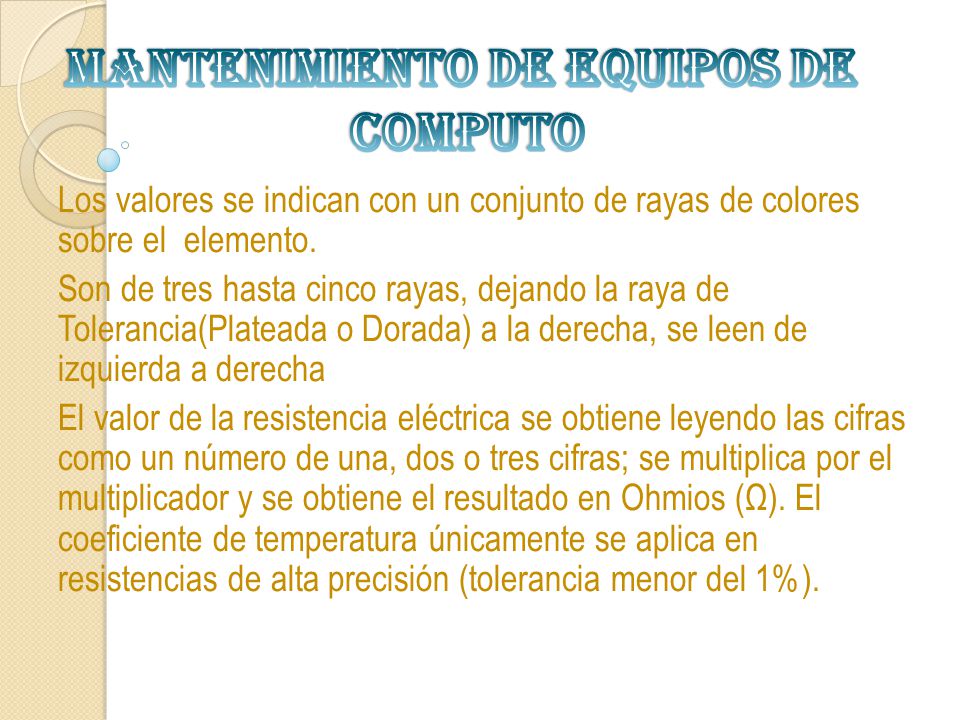

6 Mantenimiento de Equipos de
computo Los valores se indican con un conjunto de rayas de colores sobre el elemento. Son de tres hasta cinco rayas, dejando la raya de Tolerancia(Plateada o Dorada) a la derecha, se leen de izquierda a derecha El valor de la resistencia eléctrica se obtiene leyendo las cifras como un número de una, dos o tres cifras; se multiplica por el multiplicador y se obtiene el resultado en Ohmios (Ω). El coeficiente de temperatura únicamente se aplica en resistencias de alta precisión (tolerancia menor del 1%).

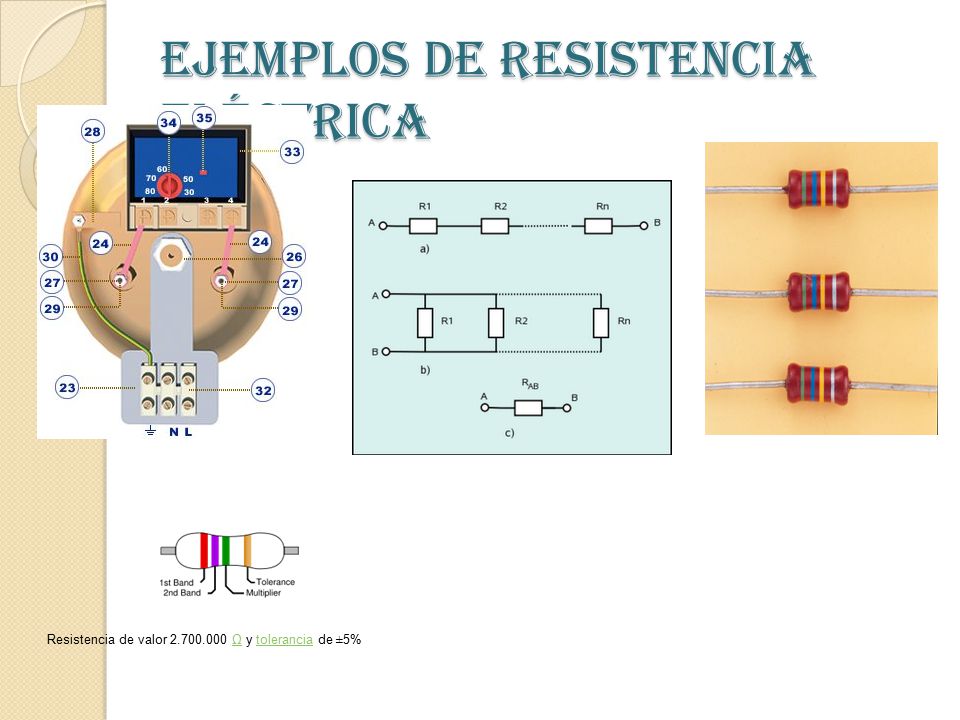

7 Ejemplos de resistencia Eléctrica
Resistencia de valor Ω y tolerancia de ±5%

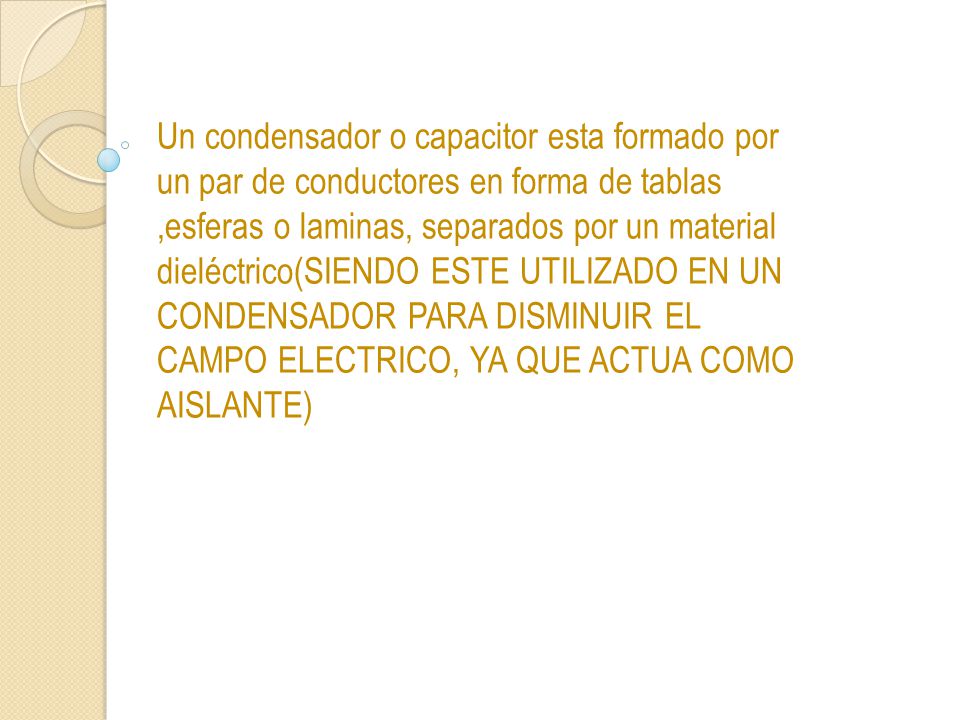

8 Un condensador o capacitor esta formado por un par de conductores en forma de tablas ,esferas o laminas, separados por un material dieléctrico(SIENDO ESTE UTILIZADO EN UN CONDENSADOR PARA DISMINUIR EL CAMPO ELECTRICO, YA QUE ACTUA COMO AISLANTE)

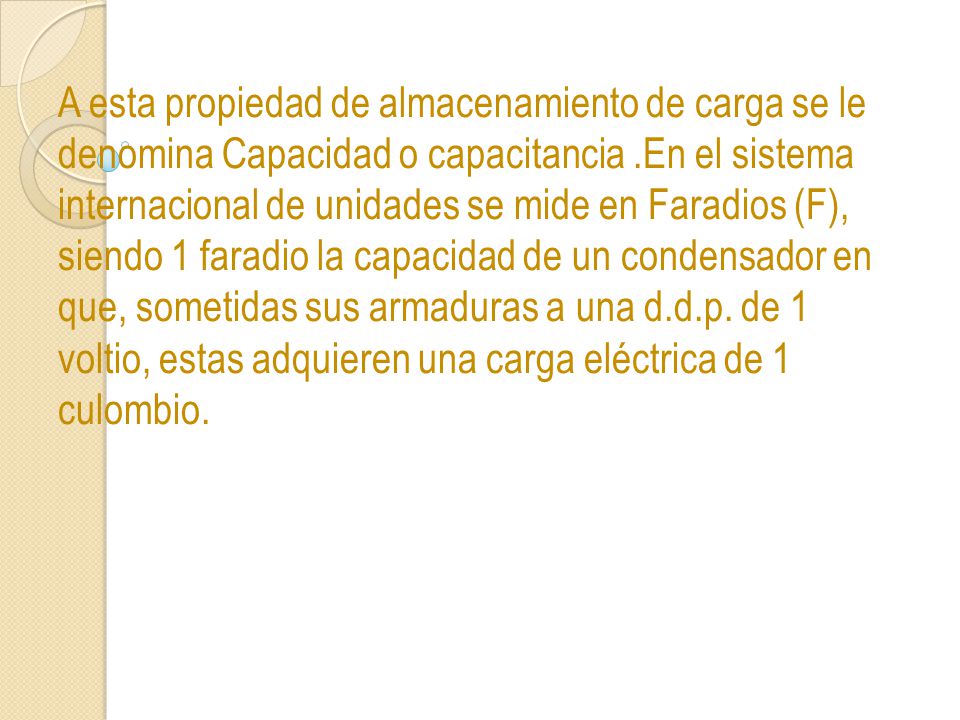

9 A esta propiedad de almacenamiento de carga se le denomina Capacidad o capacitancia .En el sistema internacional de unidades se mide en Faradios (F), siendo 1 faradio la capacidad de un condensador en que, sometidas sus armaduras a una d.d.p. de 1 voltio, estas adquieren una carga eléctrica de 1 culombio.

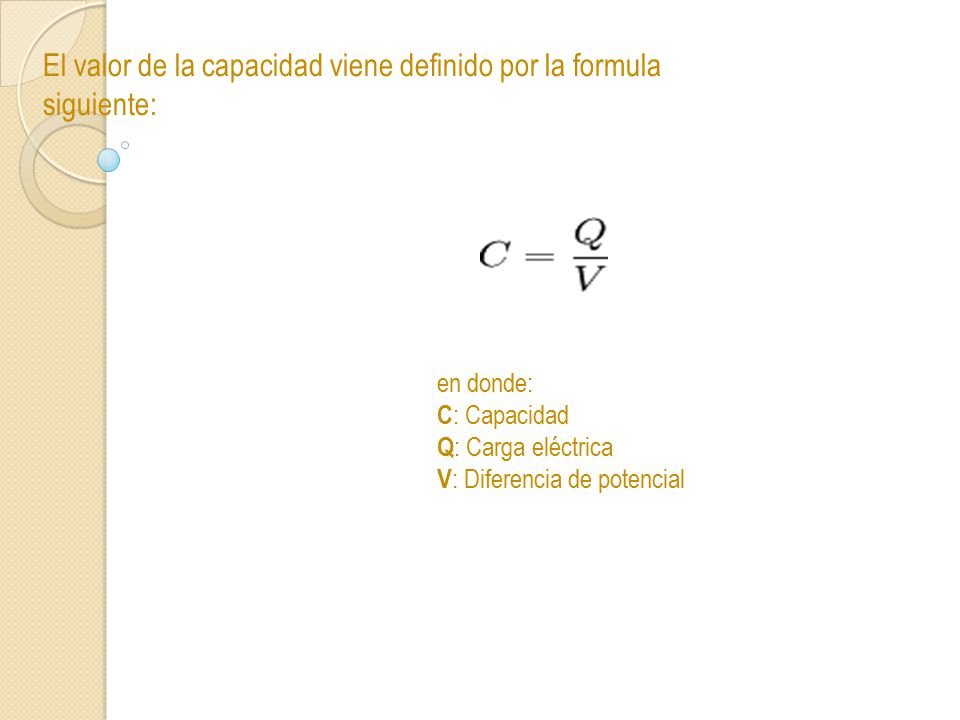

10 El valor de la capacidad viene definido por la formula siguiente:
en donde: C: Capacidad Q: Carga eléctrica V: Diferencia de potencial

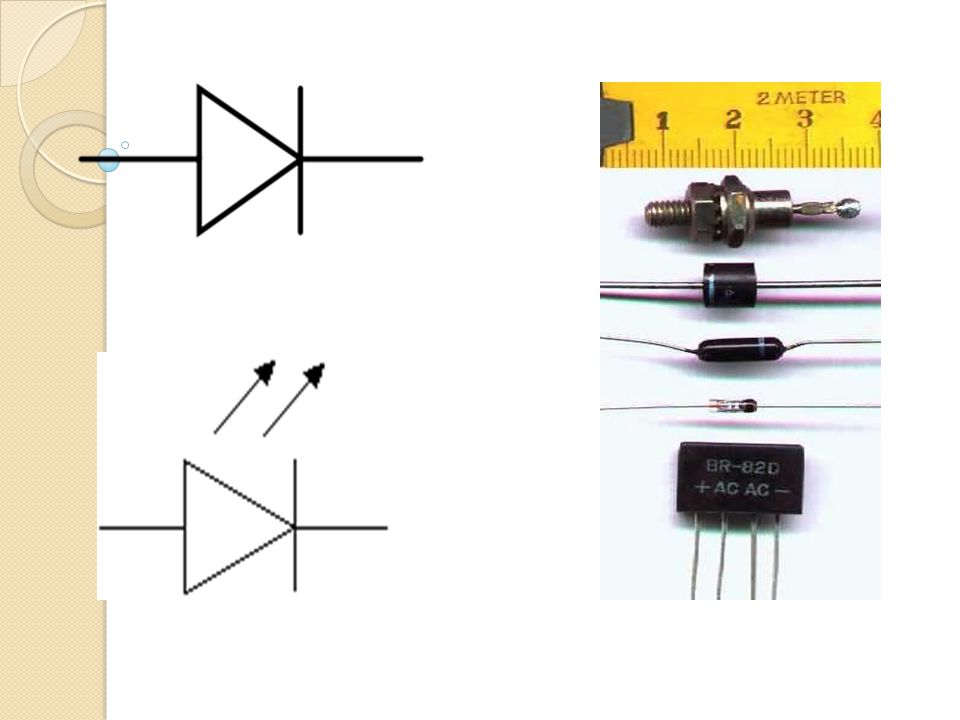

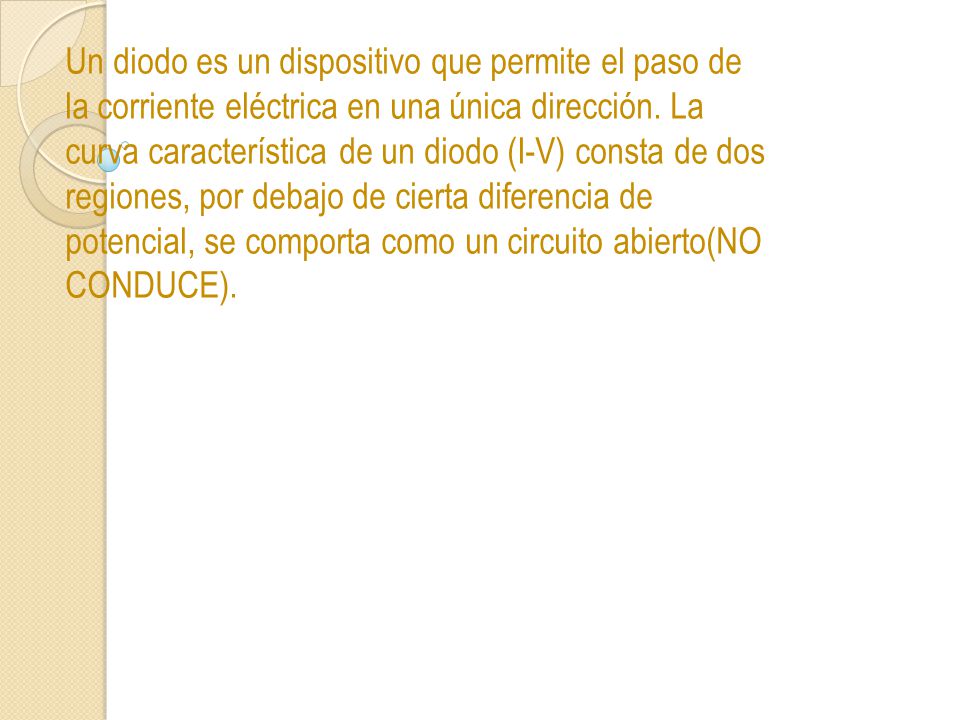

11 Un diodo es un dispositivo que permite el paso de la corriente eléctrica en una única dirección. La curva característica de un diodo (I-V) consta de dos regiones, por debajo de cierta diferencia de potencial, se comporta como un circuito abierto(NO CONDUCE).

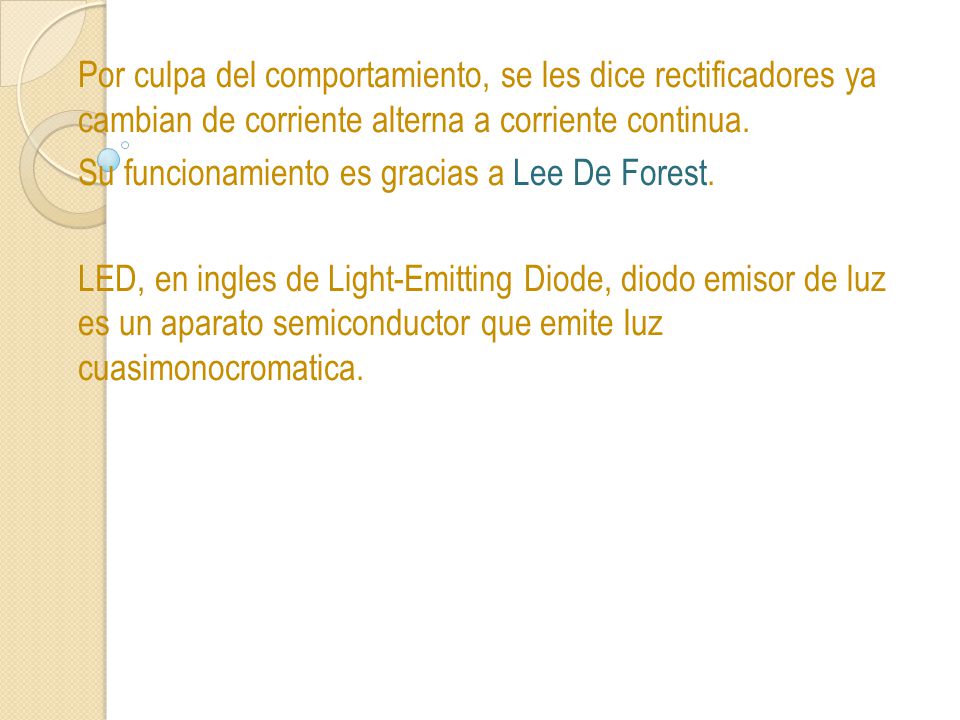

12 Por culpa del comportamiento, se les dice rectificadores ya cambian de corriente alterna a corriente continua. Su funcionamiento es gracias a Lee De Forest. LED, en ingles de Light-Emitting Diode, diodo emisor de luz es un aparato semiconductor que emite luz cuasimonocromatica.

13

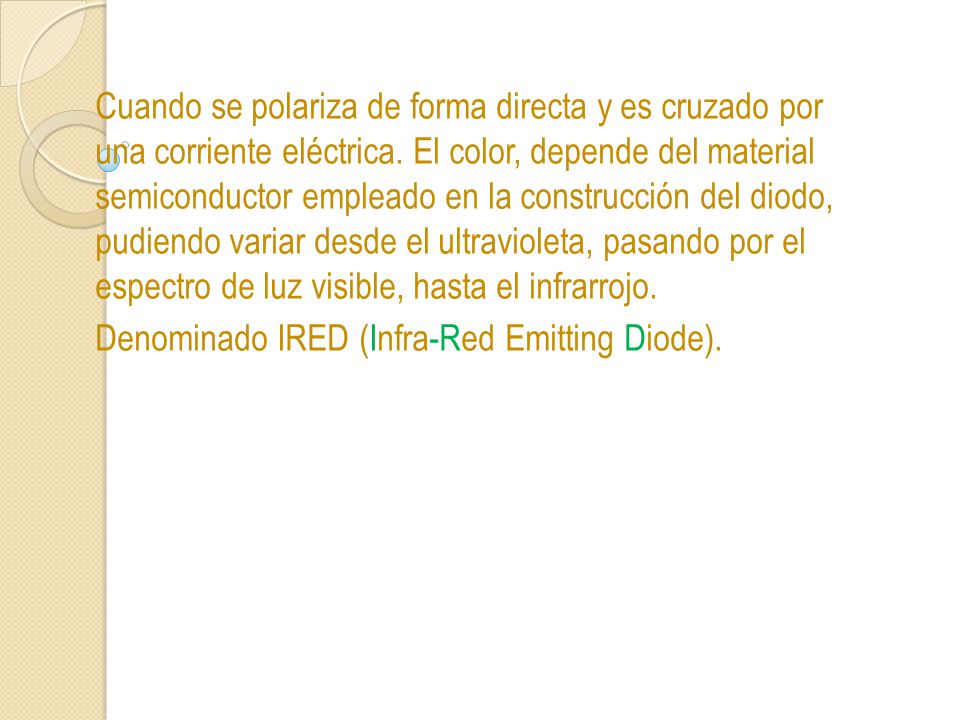

14 Cuando se polariza de forma directa y es cruzado por una corriente eléctrica. El color, depende del material semiconductor empleado en la construcción del diodo, pudiendo variar desde el ultravioleta, pasando por el espectro de luz visible, hasta el infrarrojo. Denominado IRED (Infra-Red Emitting Diode).

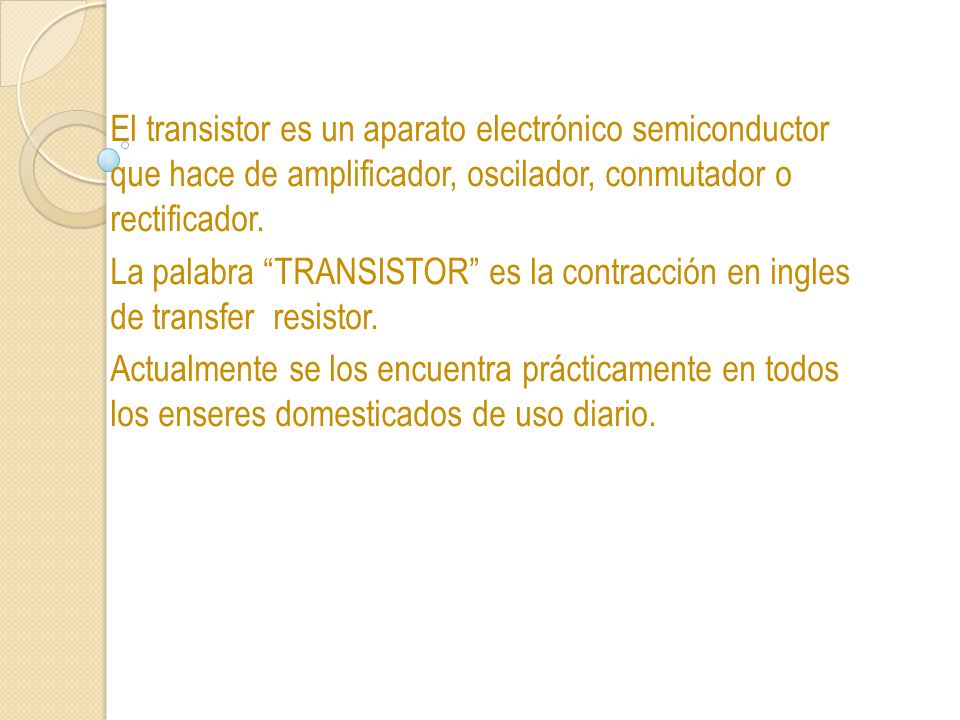

15 El transistor es un aparato electrónico semiconductor que hace de amplificador, oscilador, conmutador o rectificador. La palabra “TRANSISTOR” es la contracción en ingles de transfer resistor. Actualmente se los encuentra prácticamente en todos los enseres domesticados de uso diario.

16 El transistor bipolar fue inventado en los LABORATORIOS BELL en EE. UU

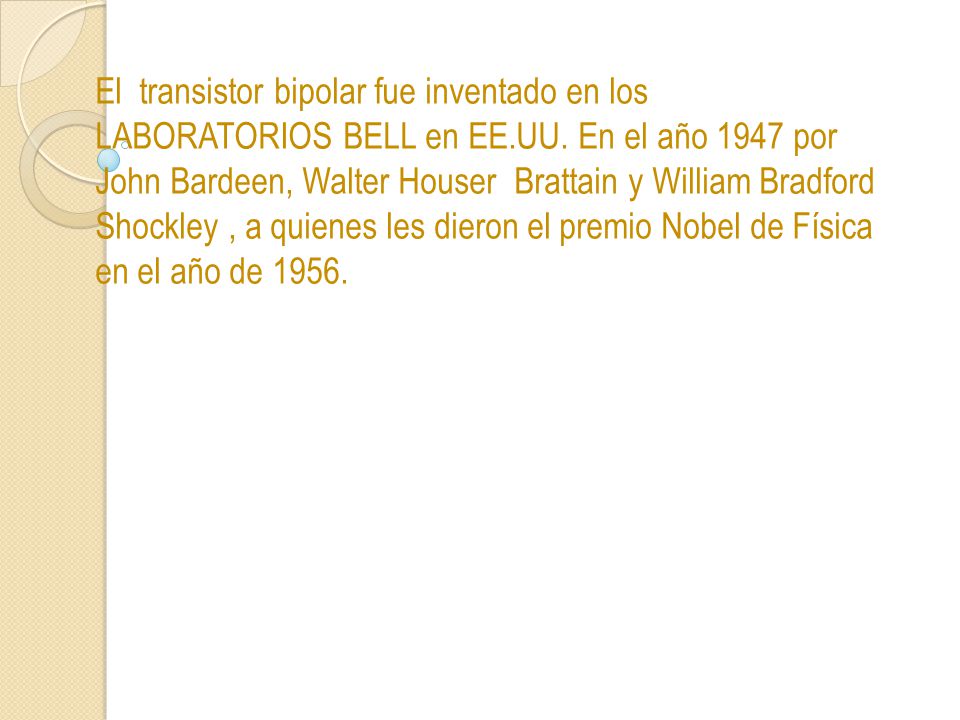

El transistor bipolar fue inventado en los LABORATORIOS BELL en EE.UU. En el año 1947 por John Bardeen, Walter Houser Brattain y William Bradford Shockley , a quienes les dieron el premio Nobel de Física en el año de 1956.

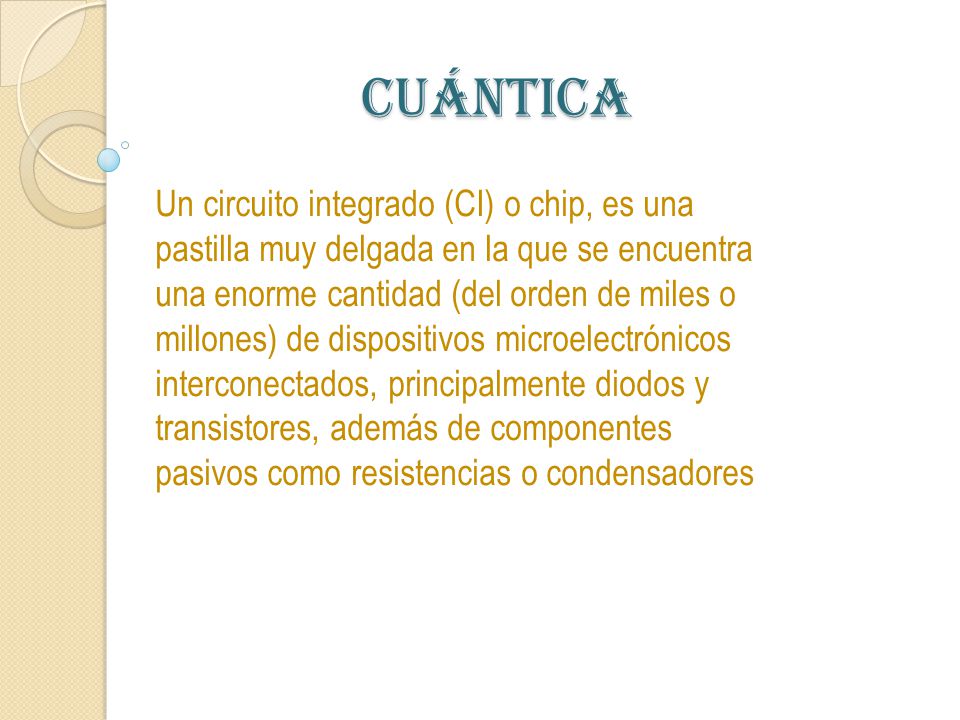

17 cuántica Un circuito integrado (CI) o chip, es una pastilla muy delgada en la que se encuentra una enorme cantidad (del orden de miles o millones) de dispositivos microelectrónicos interconectados, principalmente diodos y transistores, además de componentes pasivos como resistencias o condensadores

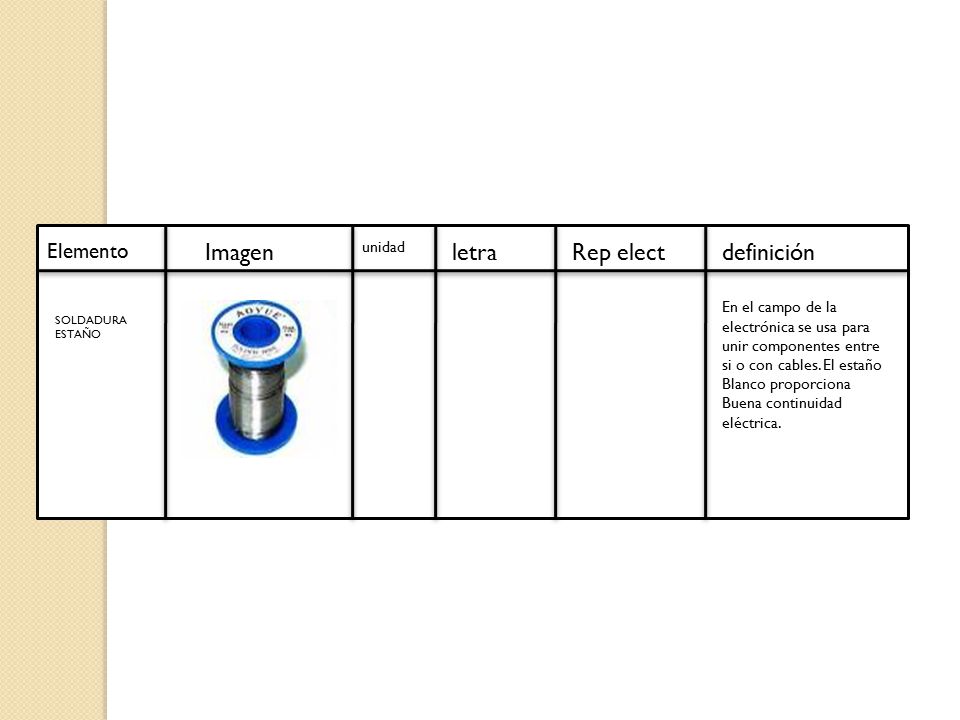

18 Imagen letra Rep elect definición Elemento unidad
En el campo de la electrónica se usa para unir componentes entre si o con cables. El estaño Blanco proporciona Buena continuidad eléctrica. SOLDADURA ESTAÑO

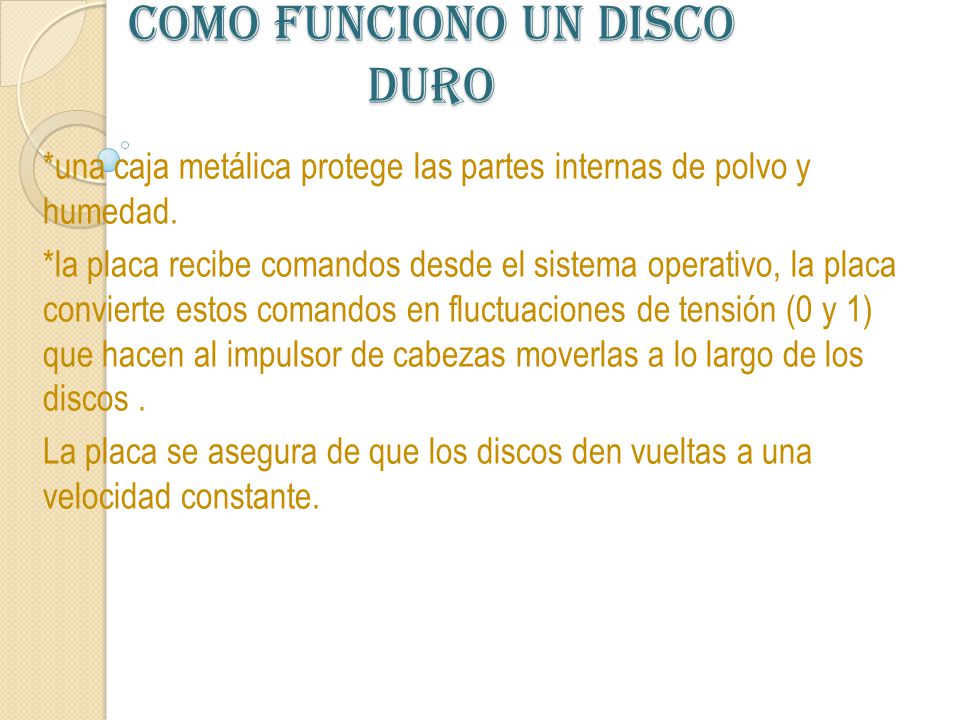

19 Como funciono un disco duro
*una caja metálica protege las partes internas de polvo y humedad. *la placa recibe comandos desde el sistema operativo, la placa convierte estos comandos en fluctuaciones de tensión (0 y 1) que hacen al impulsor de cabezas moverlas a lo largo de los discos . La placa se asegura de que los discos den vueltas a una velocidad constante.

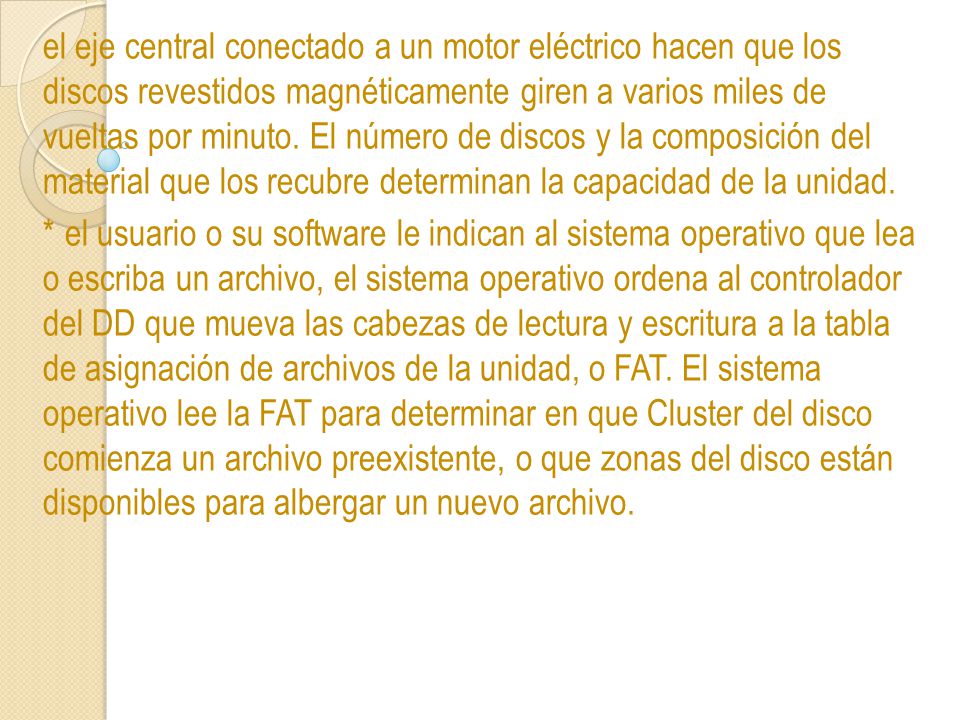

20 el eje central conectado a un motor eléctrico hacen que los discos revestidos magnéticamente giren a varios miles de vueltas por minuto. El número de discos y la composición del material que los recubre determinan la capacidad de la unidad. * el usuario o su software le indican al sistema operativo que lea o escriba un archivo, el sistema operativo ordena al controlador del DD que mueva las cabezas de lectura y escritura a la tabla de asignación de archivos de la unidad, o FAT. El sistema operativo lee la FAT para determinar en que Cluster del disco comienza un archivo preexistente, o que zonas del disco están disponibles para albergar un nuevo archivo.

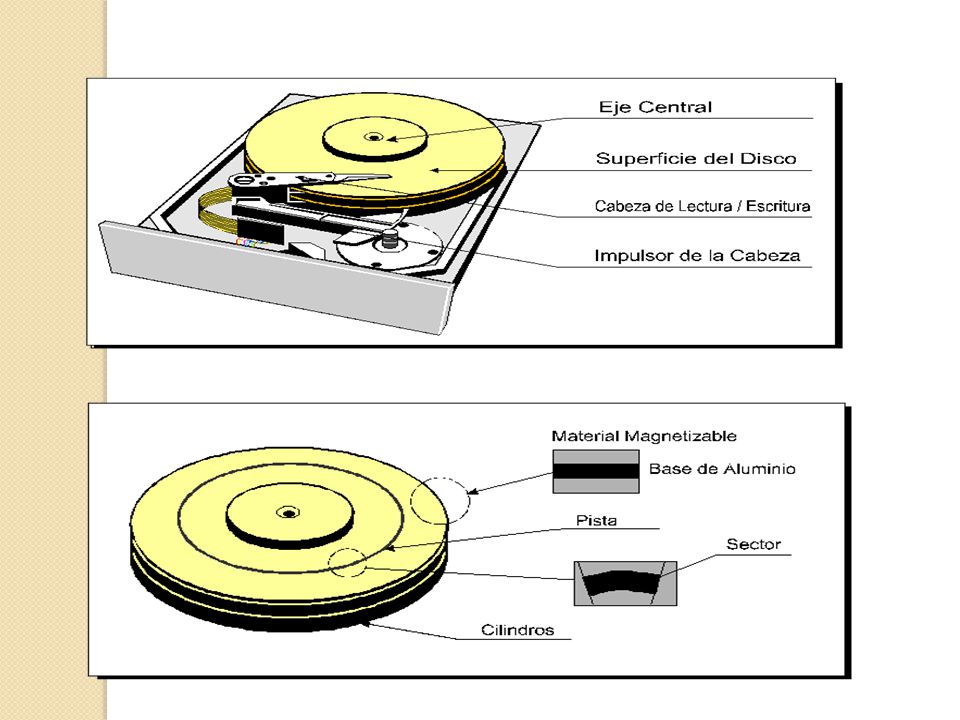

21 Componentes físicos de un disco duro

22

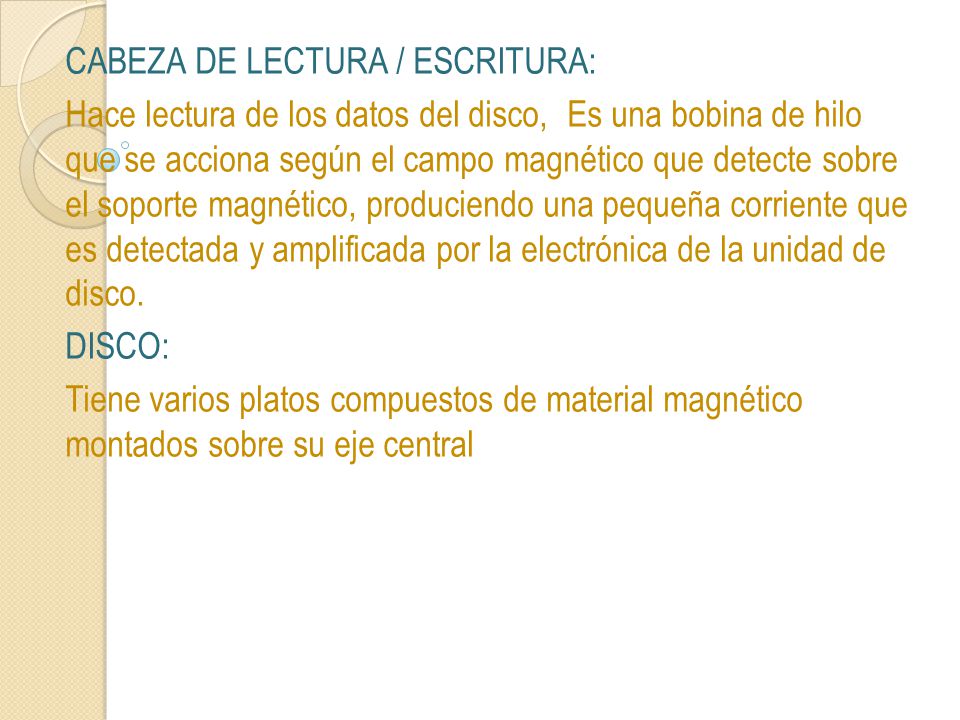

23 CABEZA DE LECTURA / ESCRITURA:
Hace lectura de los datos del disco, Es una bobina de hilo que se acciona según el campo magnético que detecte sobre el soporte magnético, produciendo una pequeña corriente que es detectada y amplificada por la electrónica de la unidad de disco. DISCO: Tiene varios platos compuestos de material magnético montados sobre su eje central

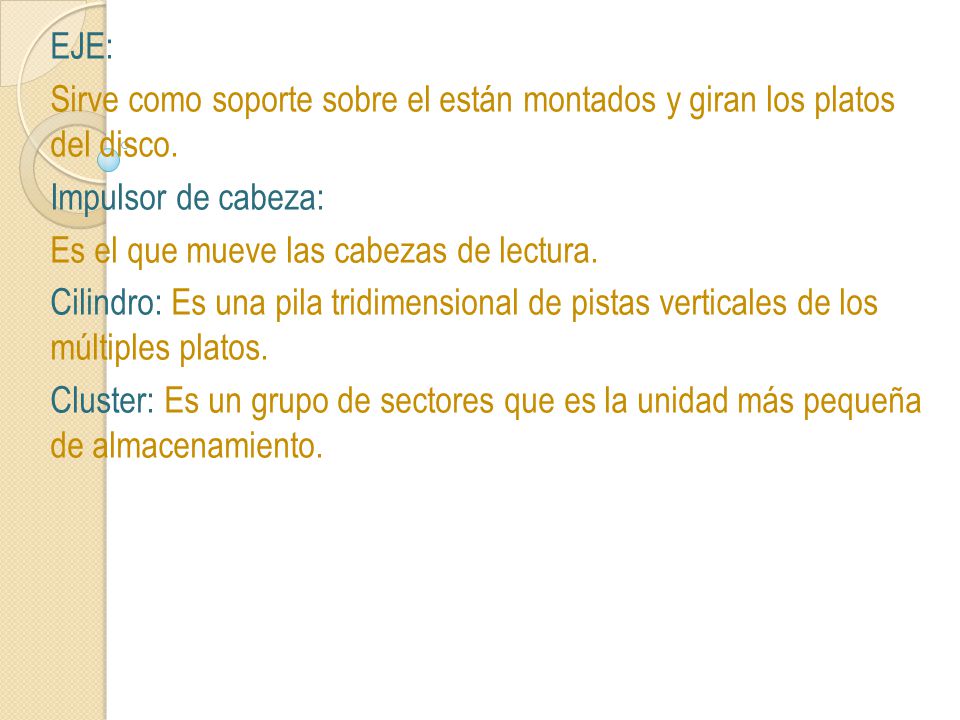

24 EJE: Sirve como soporte sobre el están montados y giran los platos del disco. Impulsor de cabeza: Es el que mueve las cabezas de lectura. Cilindro: Es una pila tridimensional de pistas verticales de los múltiples platos. Cluster: Es un grupo de sectores que es la unidad más pequeña de almacenamiento.

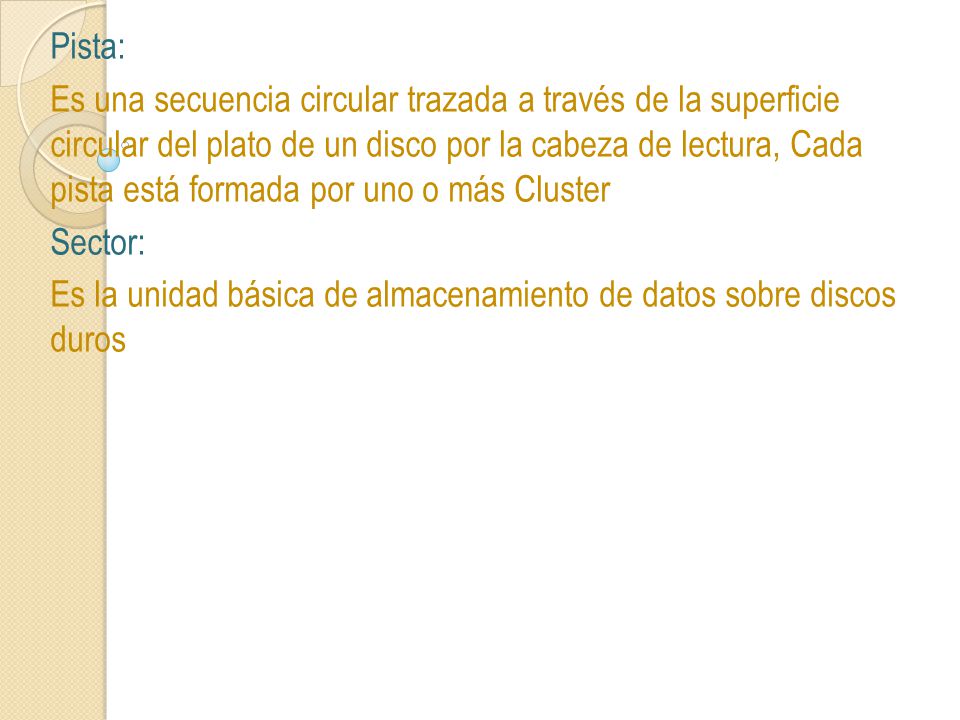

25 Pista: Es una secuencia circular trazada a través de la superficie circular del plato de un disco por la cabeza de lectura, Cada pista está formada por uno o más Cluster Sector: Es la unidad básica de almacenamiento de datos sobre discos duros

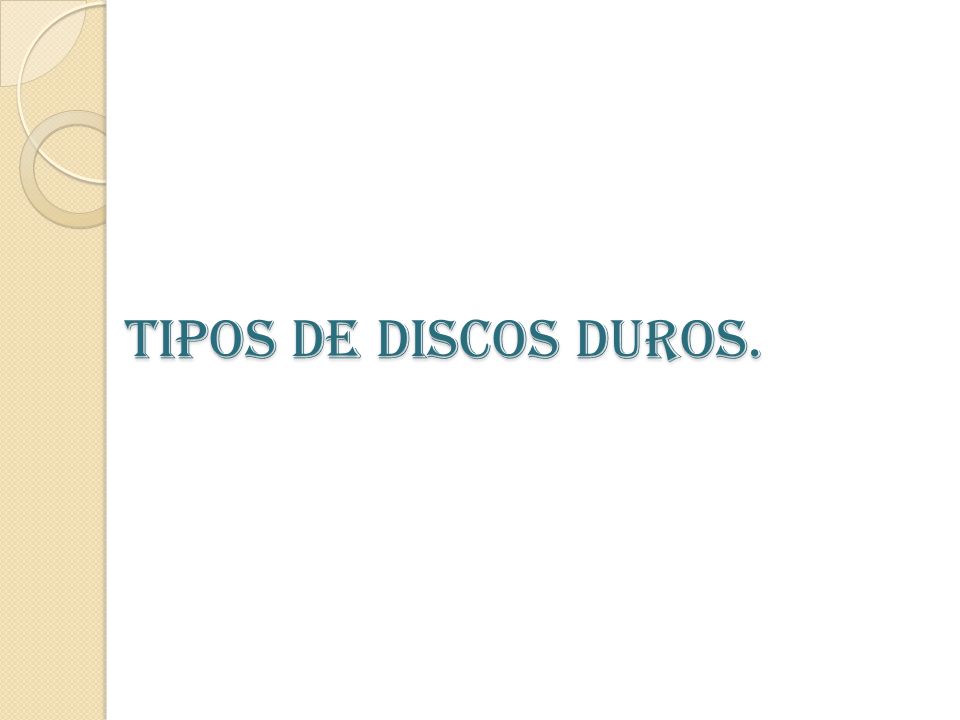

26 Tipos de discos duros.

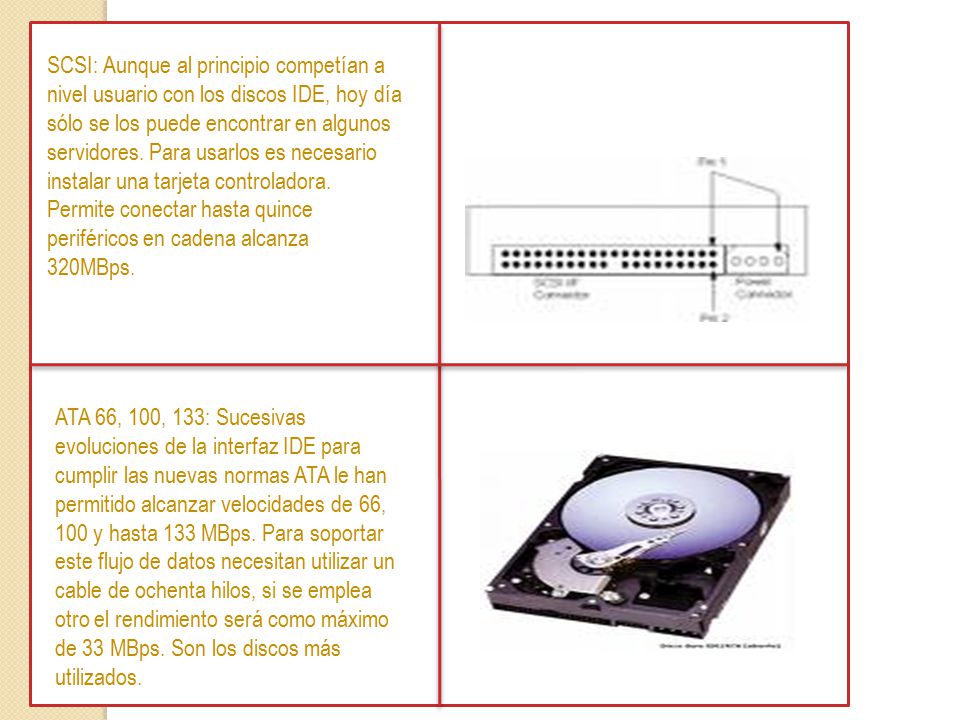

27 SCSI: Aunque al principio competían a nivel usuario con los discos IDE, hoy día sólo se los puede encontrar en algunos servidores. Para usarlos es necesario instalar una tarjeta controladora. Permite conectar hasta quince periféricos en cadena alcanza 320MBps. ATA 66, 100, 133: Sucesivas evoluciones de la interfaz IDE para cumplir las nuevas normas ATA le han permitido alcanzar velocidades de 66, 100 y hasta 133 MBps. Para soportar este flujo de datos necesitan utilizar un cable de ochenta hilos, si se emplea otro el rendimiento será como máximo de 33 MBps. Son los discos más utilizados.

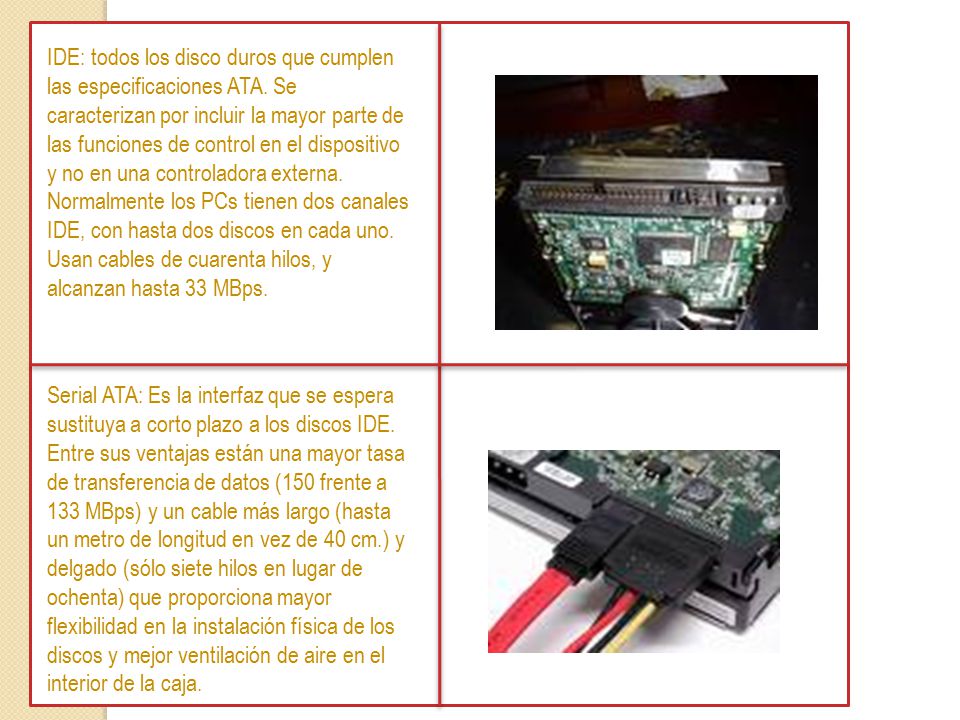

28 IDE: todos los disco duros que cumplen las especificaciones ATA
IDE: todos los disco duros que cumplen las especificaciones ATA. Se caracterizan por incluir la mayor parte de las funciones de control en el dispositivo y no en una controladora externa. Normalmente los PCs tienen dos canales IDE, con hasta dos discos en cada uno. Usan cables de cuarenta hilos, y alcanzan hasta 33 MBps. Serial ATA: Es la interfaz que se espera sustituya a corto plazo a los discos IDE. Entre sus ventajas están una mayor tasa de transferencia de datos (150 frente a 133 MBps) y un cable más largo (hasta un metro de longitud en vez de 40 cm.) y delgado (sólo siete hilos en lugar de ochenta) que proporciona mayor flexibilidad en la instalación física de los discos y mejor ventilación de aire en el interior de la caja.

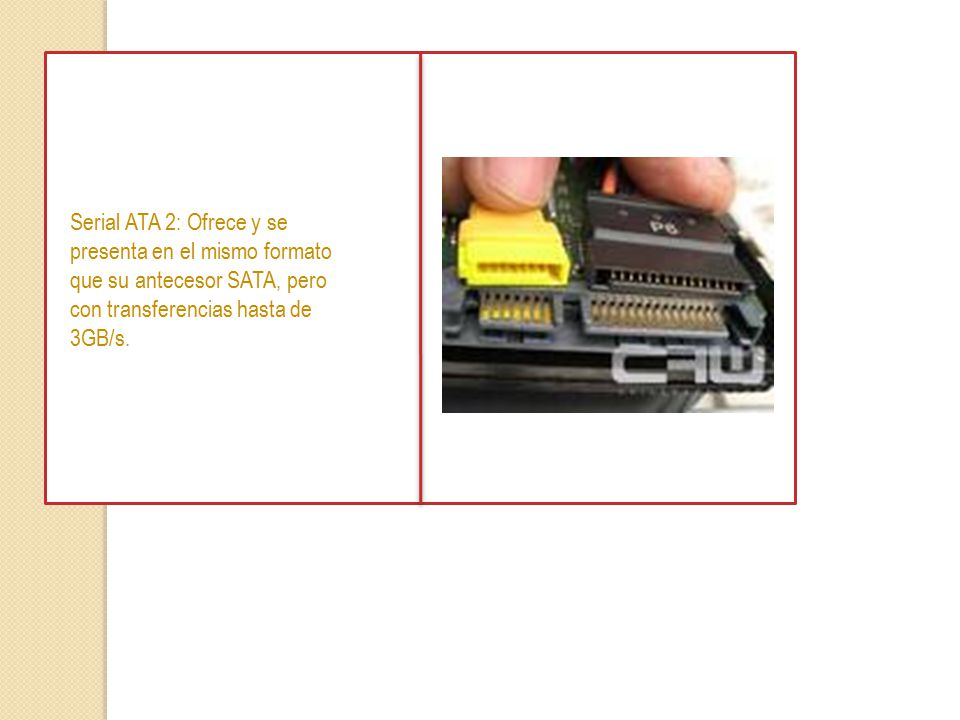

29 Serial ATA 2: Ofrece y se presenta en el mismo formato que su antecesor SATA, pero con transferencias hasta de 3GB/s.

30 board

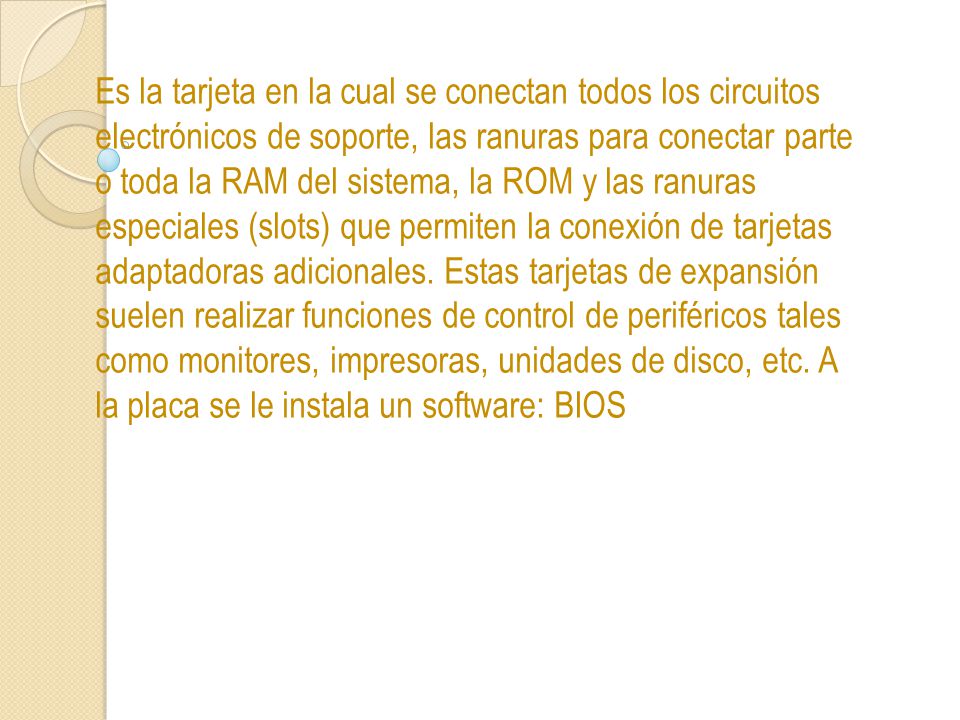

31 Es la tarjeta en la cual se conectan todos los circuitos electrónicos de soporte, las ranuras para conectar parte o toda la RAM del sistema, la ROM y las ranuras especiales (slots) que permiten la conexión de tarjetas adaptadoras adicionales. Estas tarjetas de expansión suelen realizar funciones de control de periféricos tales como monitores, impresoras, unidades de disco, etc. A la placa se le instala un software: BIOS

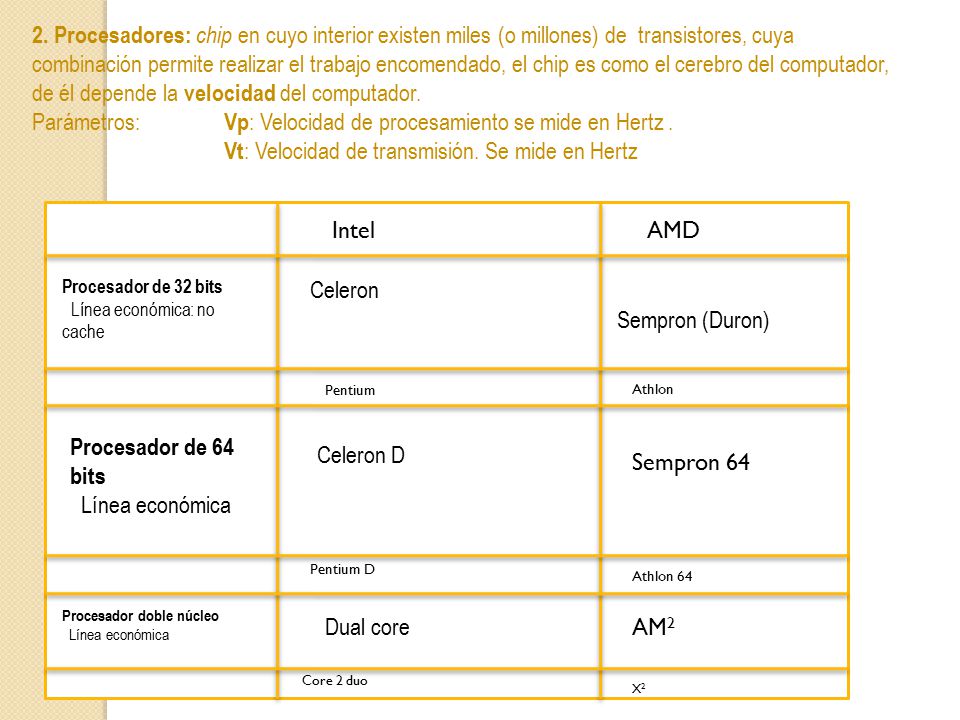

32 Parámetros: Vp: Velocidad de procesamiento se mide en Hertz .
2. Procesadores: chip en cuyo interior existen miles (o millones) de transistores, cuya combinación permite realizar el trabajo encomendado, el chip es como el cerebro del computador, de él depende la velocidad del computador. Parámetros: Vp: Velocidad de procesamiento se mide en Hertz . Vt: Velocidad de transmisión. Se mide en Hertz Intel AMD Procesador de 32 bits Línea económica: no cache Celeron Sempron (Duron) Pentium Athlon Procesador de 64 bits Línea económica Celeron D Sempron 64 Pentium D Athlon 64 Procesador doble núcleo Línea económica Dual core AM2 Core 2 duo X2

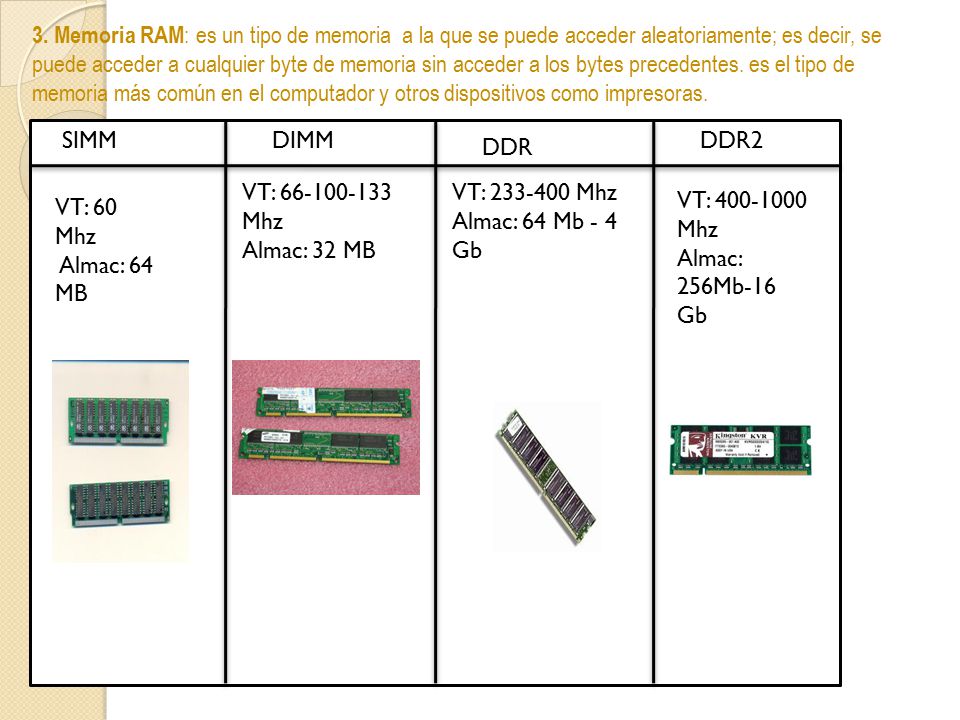

33 3. Memoria RAM: es un tipo de memoria a la que se puede acceder aleatoriamente; es decir, se puede acceder a cualquier byte de memoria sin acceder a los bytes precedentes. es el tipo de memoria más común en el computador y otros dispositivos como impresoras. SIMM DIMM DDR2 DDR VT: Mhz Almac: 32 MB VT: Mhz Almac: 64 Mb - 4 Gb VT: Mhz Almac: 256Mb-16 Gb VT: 60 Mhz Almac: 64 MB

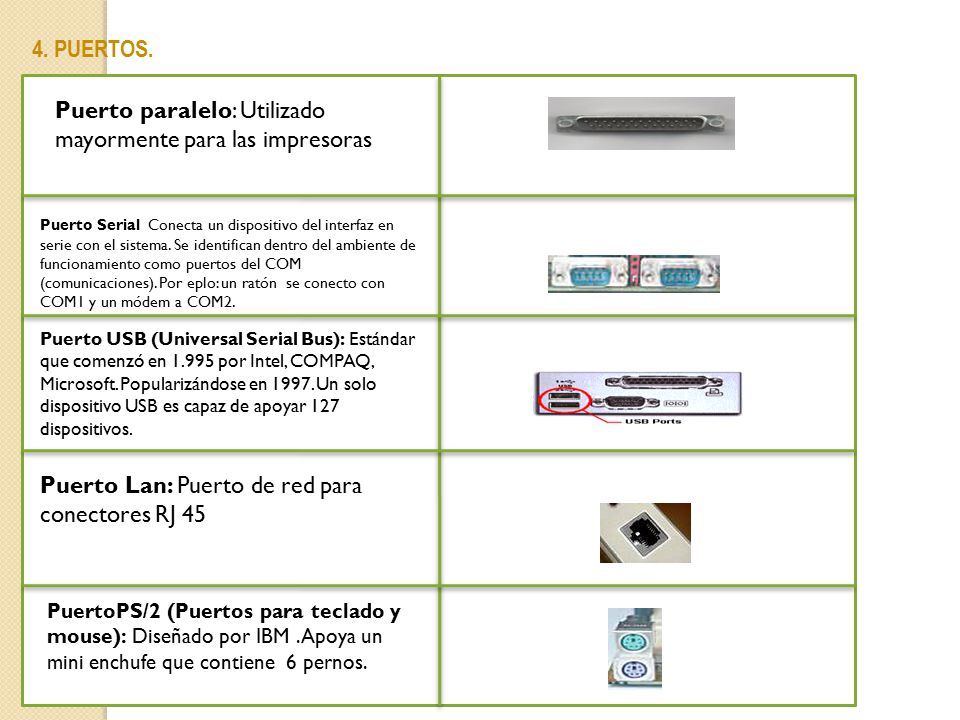

34 Puerto paralelo: Utilizado mayormente para las impresoras
4. PUERTOS. Puerto paralelo: Utilizado mayormente para las impresoras Puerto Serial Conecta un dispositivo del interfaz en serie con el sistema. Se identifican dentro del ambiente de funcionamiento como puertos del COM (comunicaciones). Por eplo: un ratón se conecto con COM1 y un módem a COM2. Puerto USB (Universal Serial Bus): Estándar que comenzó en por Intel, COMPAQ, Microsoft. Popularizándose en Un solo dispositivo USB es capaz de apoyar 127 dispositivos. Puerto Lan: Puerto de red para conectores RJ 45 PuertoPS/2 (Puertos para teclado y mouse): Diseñado por IBM .Apoya un mini enchufe que contiene 6 pernos.

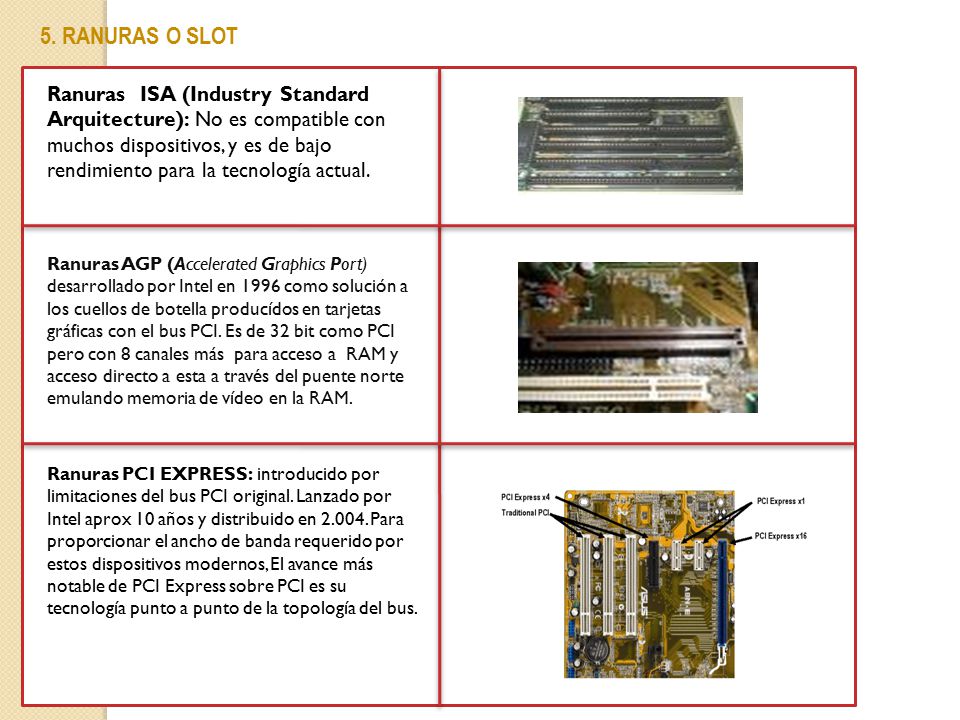

35 5. RANURAS O SLOT Ranuras ISA (Industry Standard Arquitecture): No es compatible con muchos dispositivos, y es de bajo rendimiento para la tecnología actual. Ranuras AGP (Accelerated Graphics Port) desarrollado por Intel en 1996 como solución a los cuellos de botella producídos en tarjetas gráficas con el bus PCI. Es de 32 bit como PCI pero con 8 canales más para acceso a RAM y acceso directo a esta a través del puente norte emulando memoria de vídeo en la RAM. Ranuras PCI EXPRESS: introducido por limitaciones del bus PCI original. Lanzado por Intel aprox 10 años y distribuido en Para proporcionar el ancho de banda requerido por estos dispositivos modernos, El avance más notable de PCI Express sobre PCI es su tecnología punto a punto de la topología del bus.

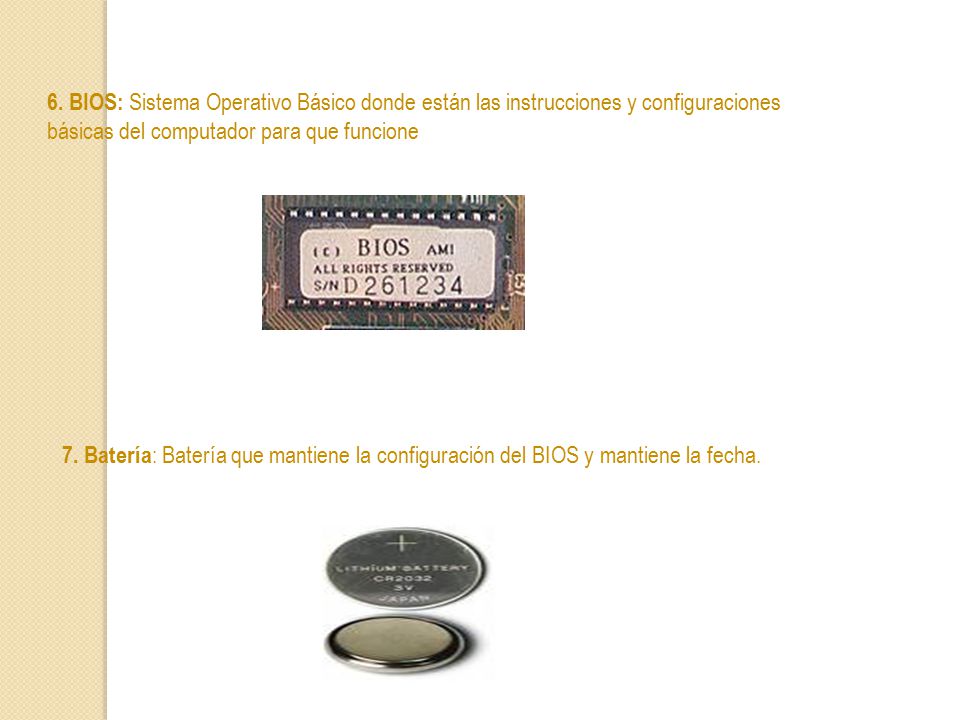

36 6. BIOS: Sistema Operativo Básico donde están las instrucciones y configuraciones básicas del computador para que funcione 7. Batería: Batería que mantiene la configuración del BIOS y mantiene la fecha.

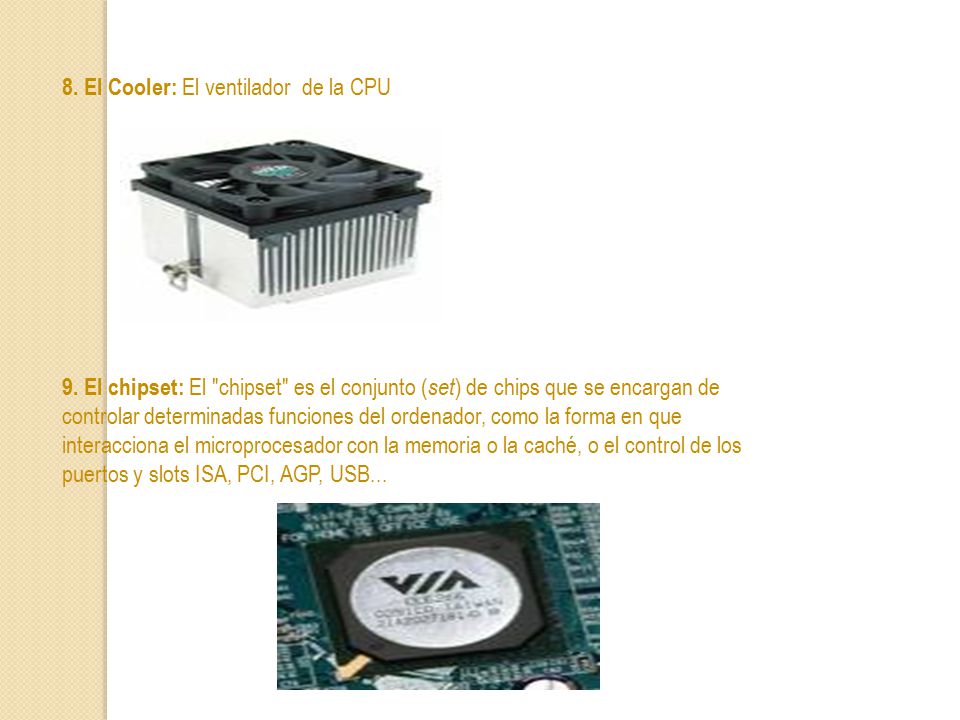

37 8. El Cooler: El ventilador de la CPU
9. El chipset: El "chipset" es el conjunto (set) de chips que se encargan de controlar determinadas funciones del ordenador, como la forma en que interacciona el microprocesador con la memoria o la caché, o el control de los puertos y slots ISA, PCI, AGP, USB...

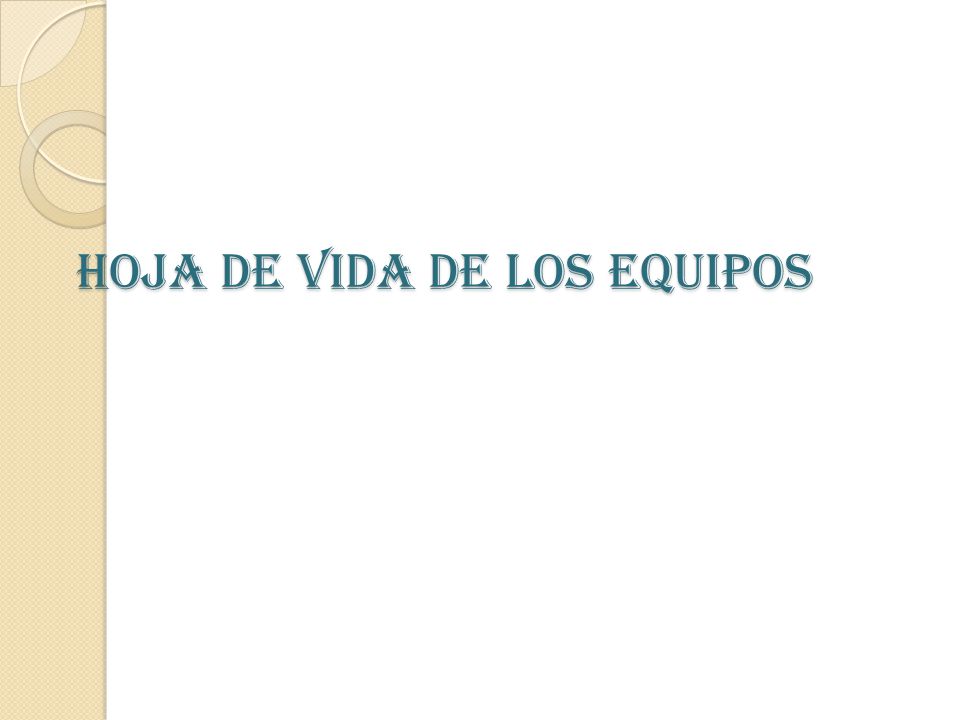

38 HOJA DE VIDA DE LOS EQUIPOS

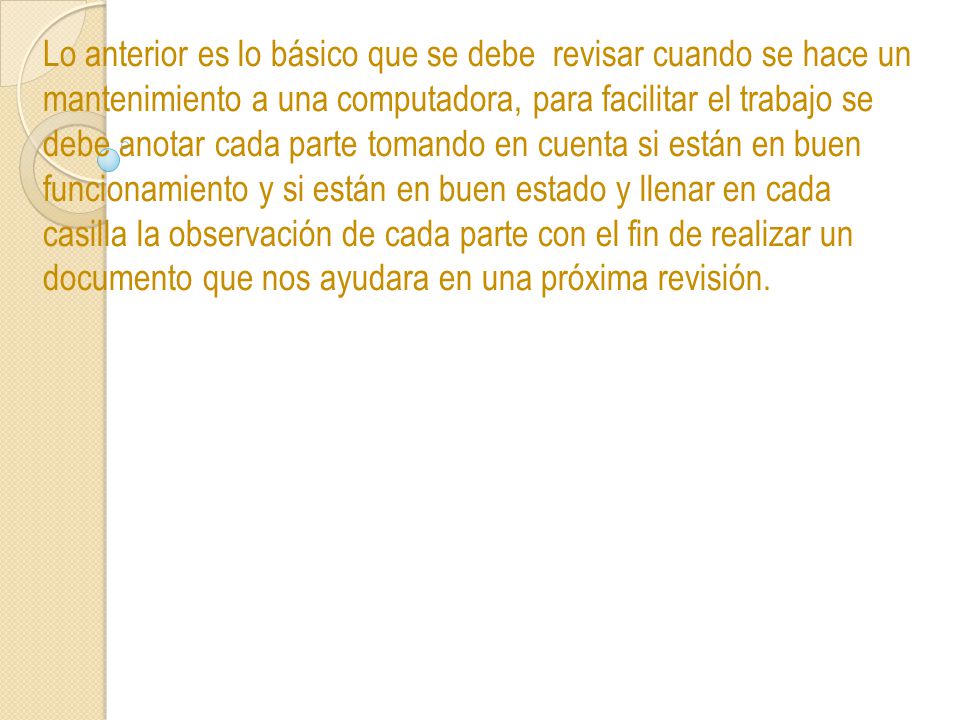

39 Lo anterior es lo básico que se debe revisar cuando se hace un mantenimiento a una computadora, para facilitar el trabajo se debe anotar cada parte tomando en cuenta si están en buen funcionamiento y si están en buen estado y llenar en cada casilla la observación de cada parte con el fin de realizar un documento que nos ayudara en una próxima revisión.

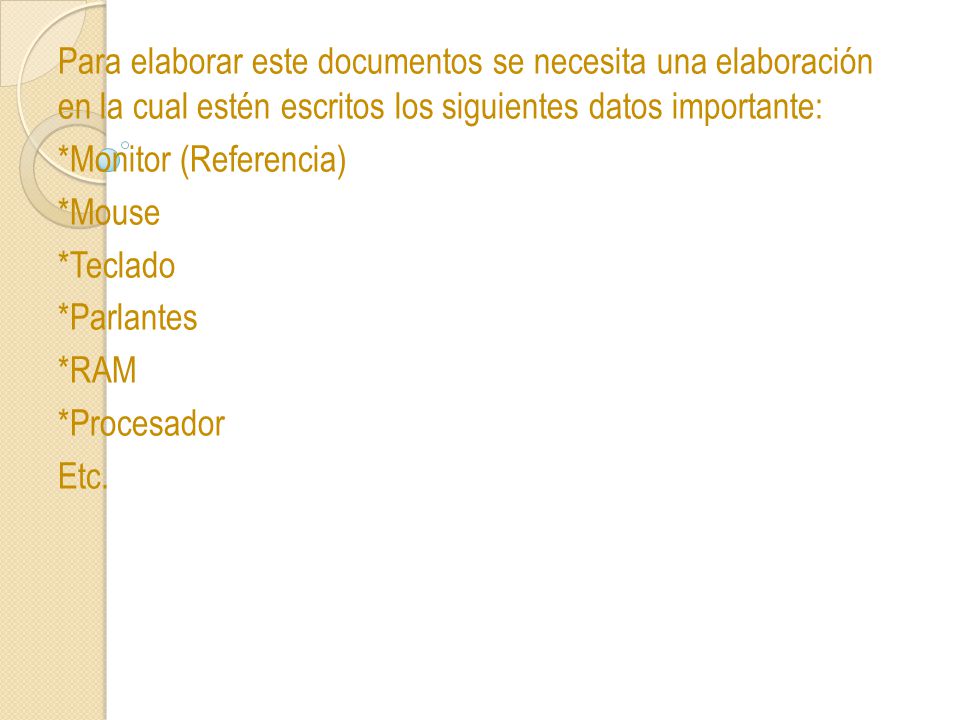

40 Para elaborar este documentos se necesita una elaboración en la cual estén escritos los siguientes datos importante: *Monitor (Referencia) *Mouse *Teclado *Parlantes *RAM *Procesador Etc.

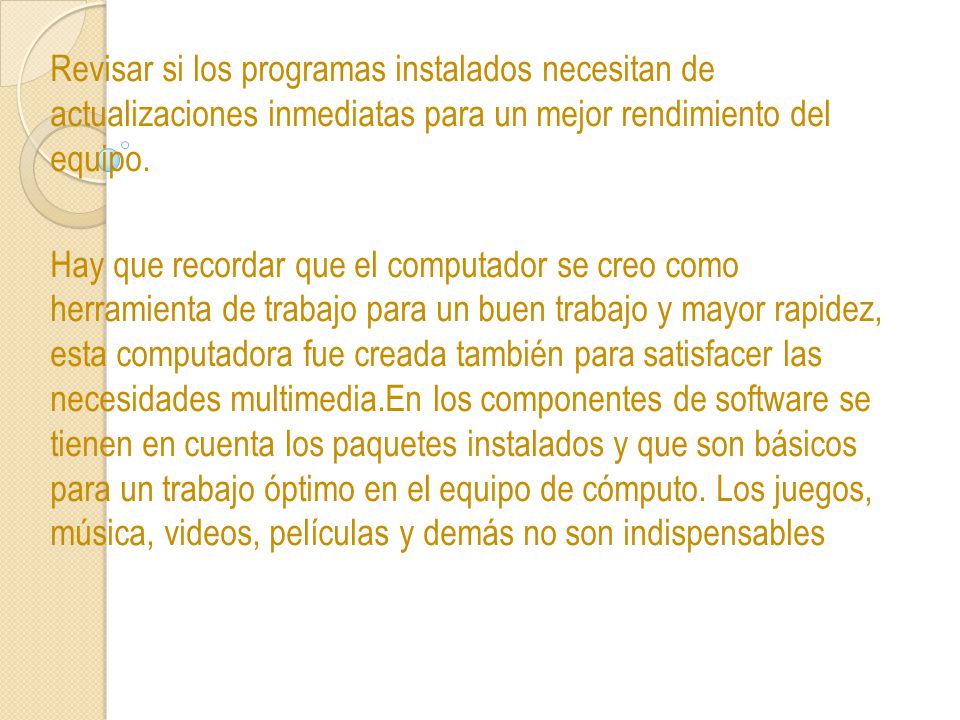

41 Revisar si los programas instalados necesitan de actualizaciones inmediatas para un mejor rendimiento del equipo. Hay que recordar que el computador se creo como herramienta de trabajo para un buen trabajo y mayor rapidez, esta computadora fue creada también para satisfacer las necesidades multimedia.En los componentes de software se tienen en cuenta los paquetes instalados y que son básicos para un trabajo óptimo en el equipo de cómputo. Los juegos, música, videos, películas y demás no son indispensables

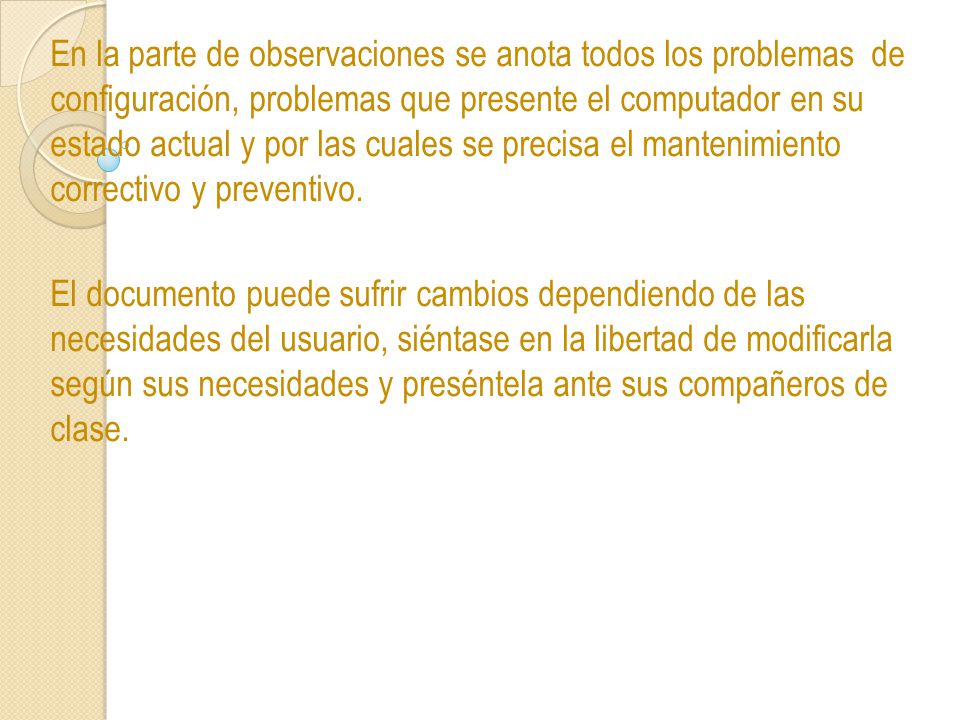

42 En la parte de observaciones se anota todos los problemas de configuración, problemas que presente el computador en su estado actual y por las cuales se precisa el mantenimiento correctivo y preventivo. El documento puede sufrir cambios dependiendo de las necesidades del usuario, siéntase en la libertad de modificarla según sus necesidades y preséntela ante sus compañeros de clase.

43 HOJA DE VIDA DE LOS EQUIPOS
PARTE REFERENCIA ESTADO BIEN MAL MONITOR TECLADO MOUSE PARLANTES RAM PROCESADOR T. DE VIDEO T. DE SONIDO T. DE RED MODEM DISCO DURO S. OPERATIVO COMPONENTES SOFTWARE PARTE REFERENCIA ESTADO BIEN MAL ANTIVIRUS OFIMÁTICA ENCICLOPEDIA ACROBAT COMPRESORES OBSERVACIONES: ________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

44 Protéjase usted y sus aparatos… Polo a Tierra.
El polo a tierra es para la protección de su equipo porque un equipo trabajando a bajo voltaje tráquea y se quema. El polo a tierra hace de camino fácil para que la fuga baje por él. Hay una corriente mayor y el breiquer de protección se dispara. Así se protege usted y sus aparatos. Hacer un polo a tierra "es fácil. En la ferretería venden varillas especiales de bronce, para polo a tierra. Una de media pulgada de diámetro por cinco pies mínimo, de largo, va bien para una casa pequeña

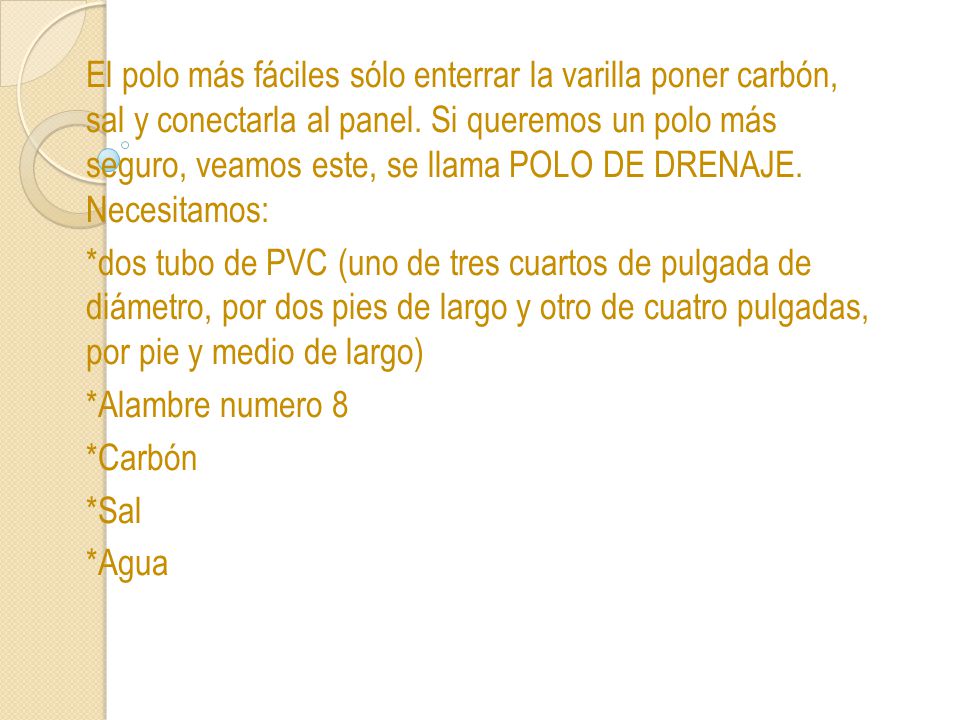

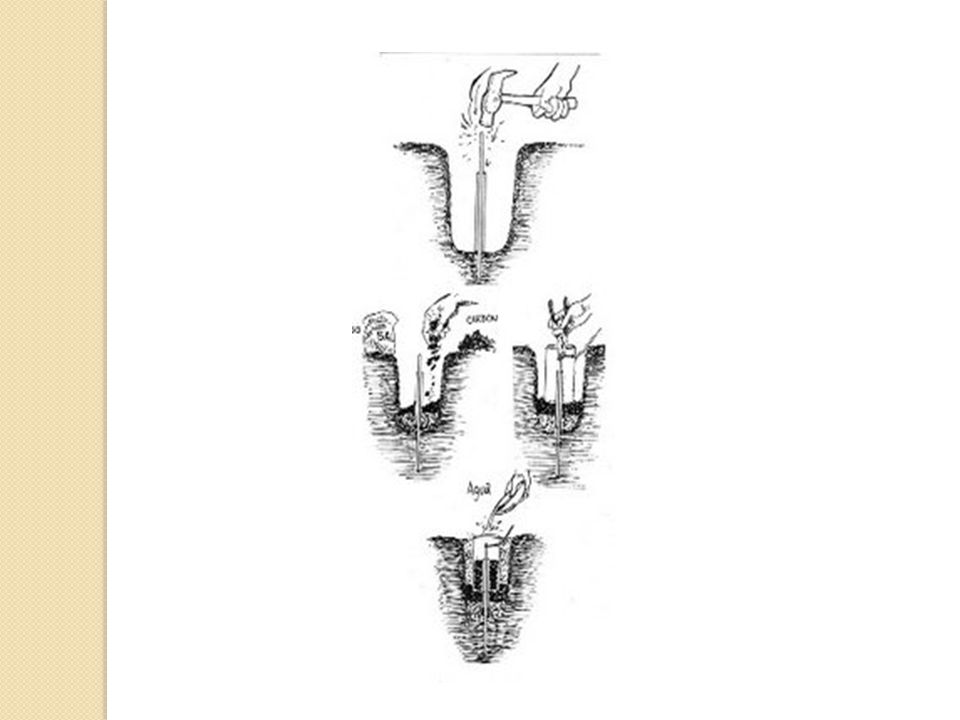

45 El polo más fáciles sólo enterrar la varilla poner carbón, sal y conectarla al panel. Si queremos un polo más seguro, veamos este, se llama POLO DE DRENAJE. Necesitamos: *dos tubo de PVC (uno de tres cuartos de pulgada de diámetro, por dos pies de largo y otro de cuatro pulgadas, por pie y medio de largo) *Alambre numero 8 *Carbón *Sal *Agua

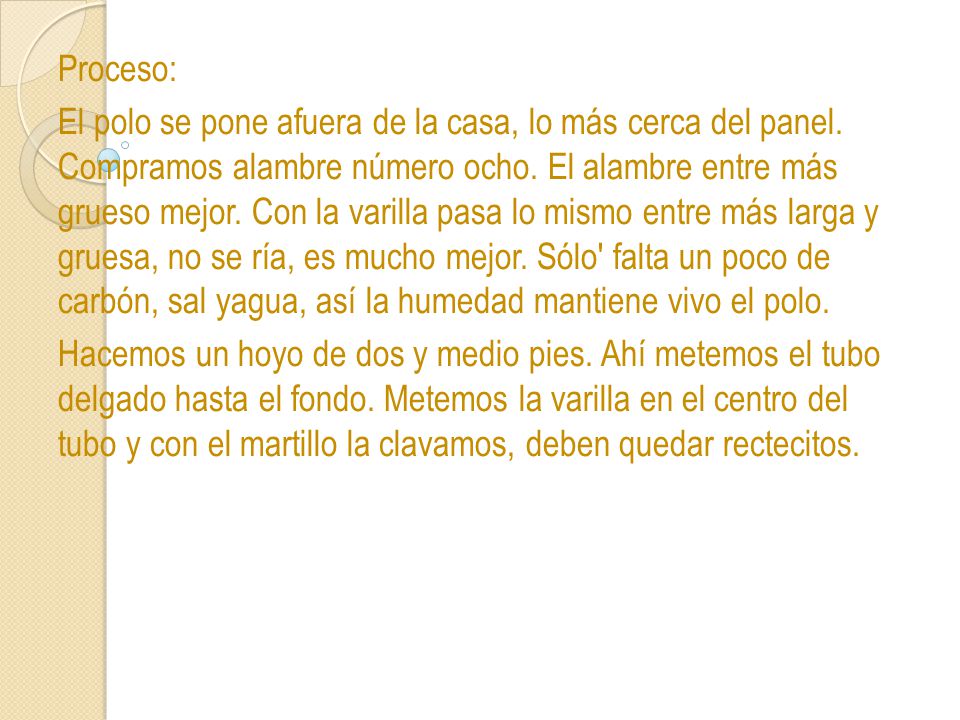

46 Proceso: El polo se pone afuera de la casa, lo más cerca del panel. Compramos alambre número ocho. El alambre entre más grueso mejor. Con la varilla pasa lo mismo entre más larga y gruesa, no se ría, es mucho mejor. Sólo' falta un poco de carbón, sal yagua, así la humedad mantiene vivo el polo. Hacemos un hoyo de dos y medio pies. Ahí metemos el tubo delgado hasta el fondo. Metemos la varilla en el centro del tubo y con el martillo la clavamos, deben quedar rectecitos.

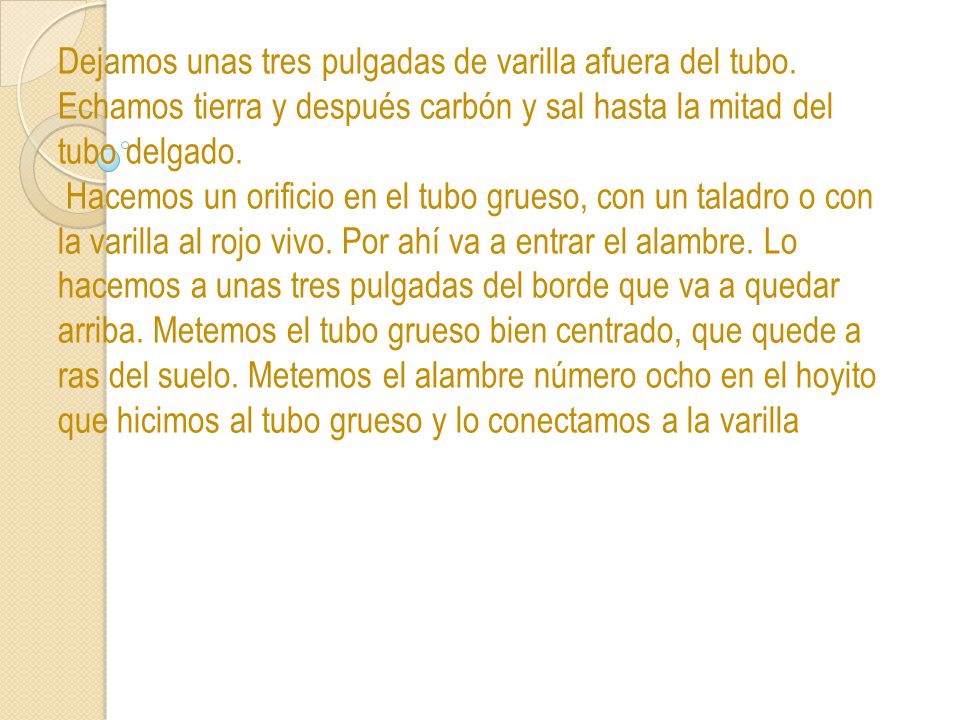

47 Dejamos unas tres pulgadas de varilla afuera del tubo
Dejamos unas tres pulgadas de varilla afuera del tubo. Echamos tierra y después carbón y sal hasta la mitad del tubo delgado. Hacemos un orificio en el tubo grueso, con un taladro o con la varilla al rojo vivo. Por ahí va a entrar el alambre. Lo hacemos a unas tres pulgadas del borde que va a quedar arriba. Metemos el tubo grueso bien centrado, que quede a ras del suelo. Metemos el alambre número ocho en el hoyito que hicimos al tubo grueso y lo conectamos a la varilla

48

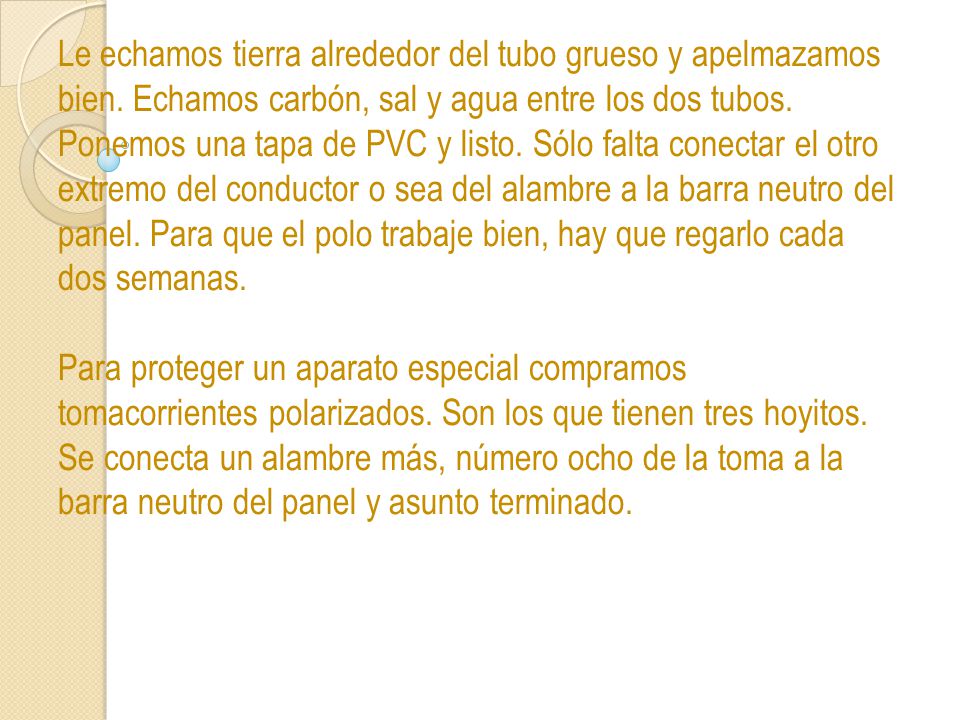

49 Le echamos tierra alrededor del tubo grueso y apelmazamos bien
Le echamos tierra alrededor del tubo grueso y apelmazamos bien. Echamos carbón, sal y agua entre los dos tubos. Ponemos una tapa de PVC y listo. Sólo falta conectar el otro extremo del conductor o sea del alambre a la barra neutro del panel. Para que el polo trabaje bien, hay que regarlo cada dos semanas. Para proteger un aparato especial compramos tomacorrientes polarizados. Son los que tienen tres hoyitos. Se conecta un alambre más, número ocho de la toma a la barra neutro del panel y asunto terminado.

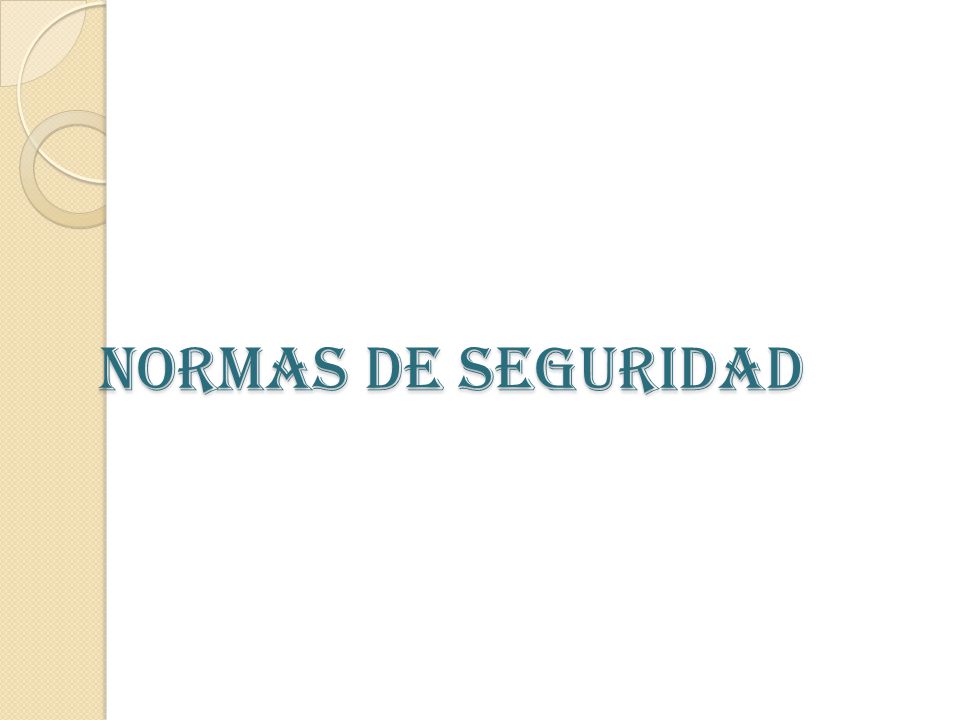

50 Normas de seguridad

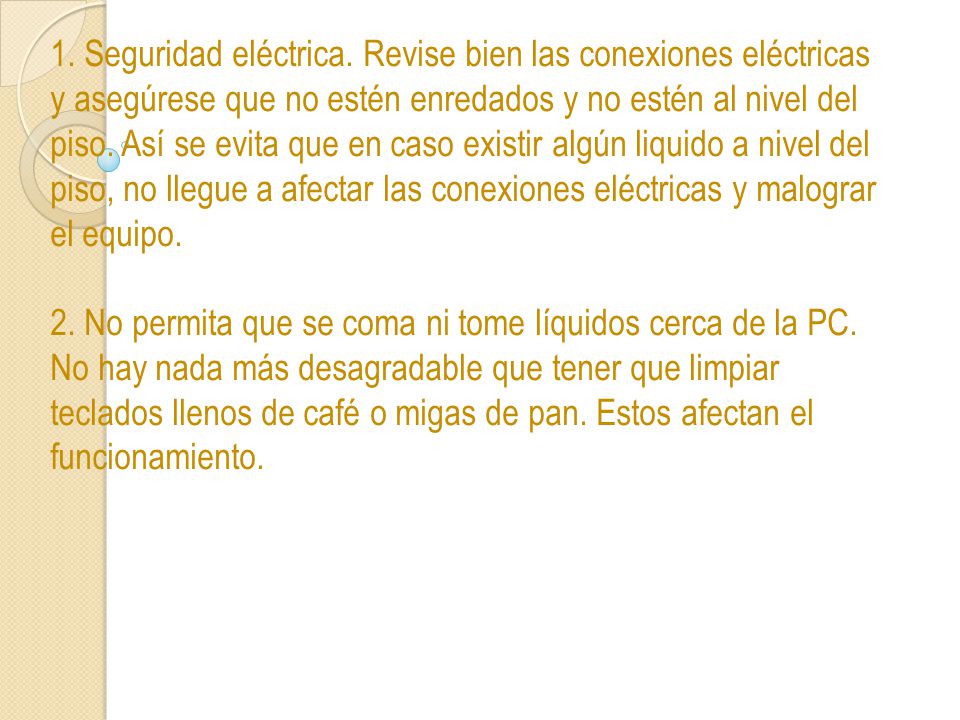

51 1. Seguridad eléctrica. Revise bien las conexiones eléctricas y asegúrese que no estén enredados y no estén al nivel del piso. Así se evita que en caso existir algún liquido a nivel del piso, no llegue a afectar las conexiones eléctricas y malograr el equipo No permita que se coma ni tome líquidos cerca de la PC. No hay nada más desagradable que tener que limpiar teclados llenos de café o migas de pan. Estos afectan el funcionamiento.

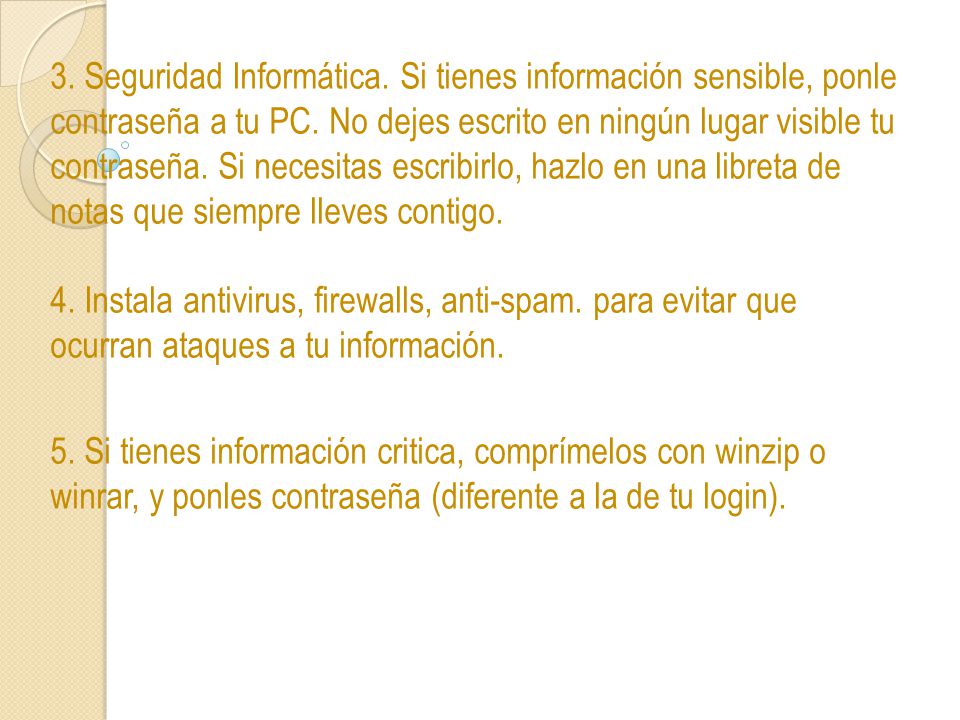

52 3. Seguridad Informática
3. Seguridad Informática. Si tienes información sensible, ponle contraseña a tu PC. No dejes escrito en ningún lugar visible tu contraseña. Si necesitas escribirlo, hazlo en una libreta de notas que siempre lleves contigo Instala antivirus, firewalls, anti-spam. para evitar que ocurran ataques a tu información. 5. Si tienes información critica, comprímelos con winzip o winrar, y ponles contraseña (diferente a la de tu login).

53 GUIA *2

54 UNIDADES DE MEDIDA

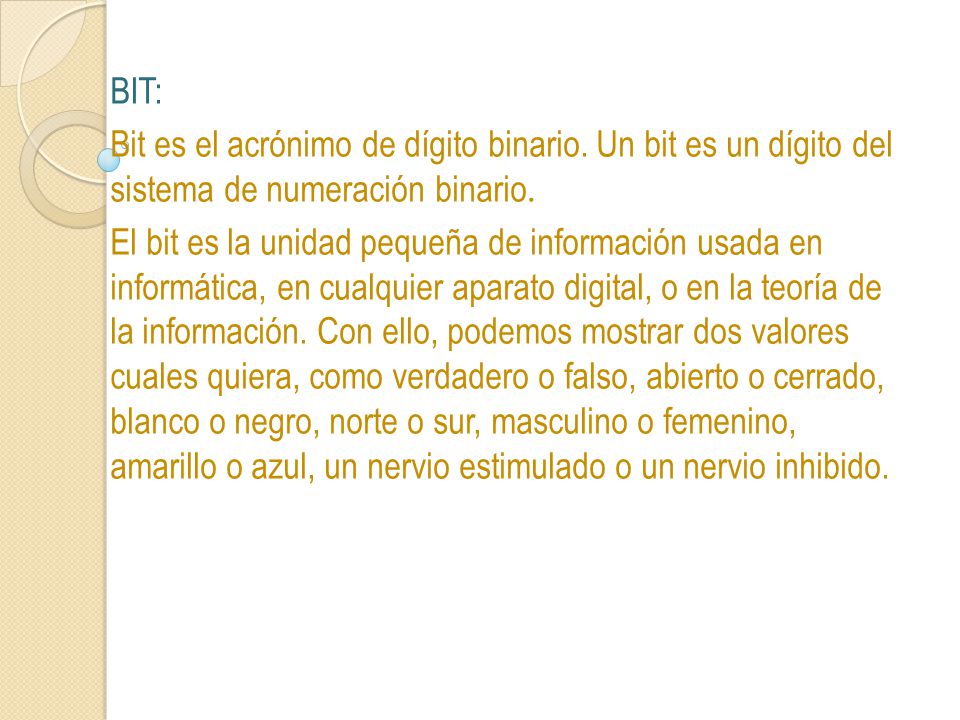

55 BIT: Bit es el acrónimo de dígito binario. Un bit es un dígito del sistema de numeración binario. El bit es la unidad pequeña de información usada en informática, en cualquier aparato digital, o en la teoría de la información. Con ello, podemos mostrar dos valores cuales quiera, como verdadero o falso, abierto o cerrado, blanco o negro, norte o sur, masculino o femenino, amarillo o azul, un nervio estimulado o un nervio inhibido.

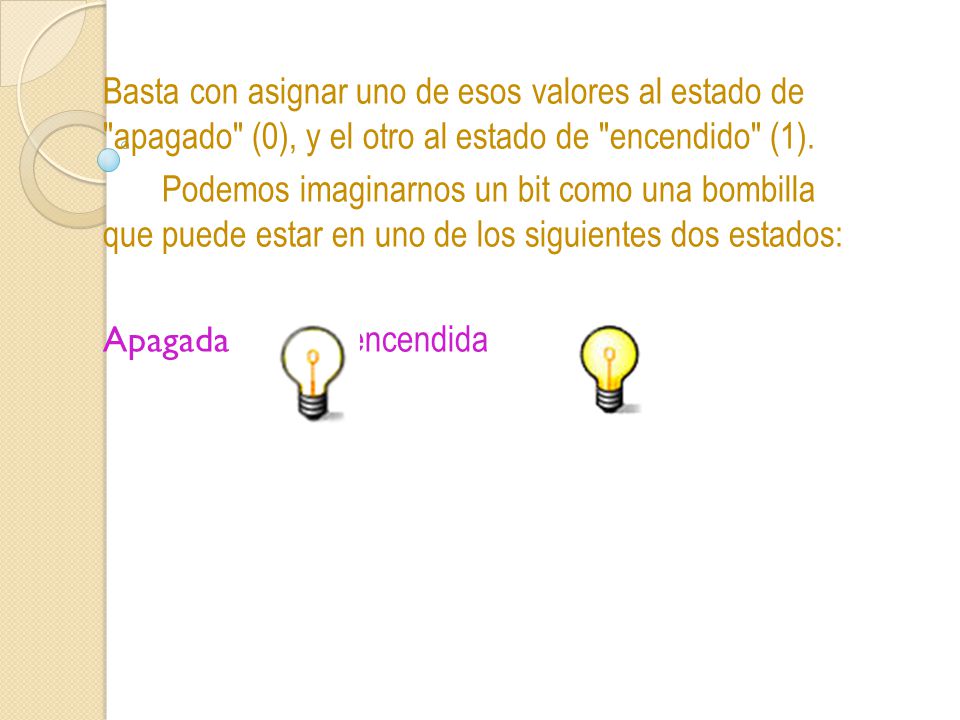

56 Basta con asignar uno de esos valores al estado de "apagado" (0), y el otro al estado de "encendido" (1).   Podemos imaginarnos un bit como una bombilla que puede estar en uno de los siguientes dos estados: Apagada o encendida

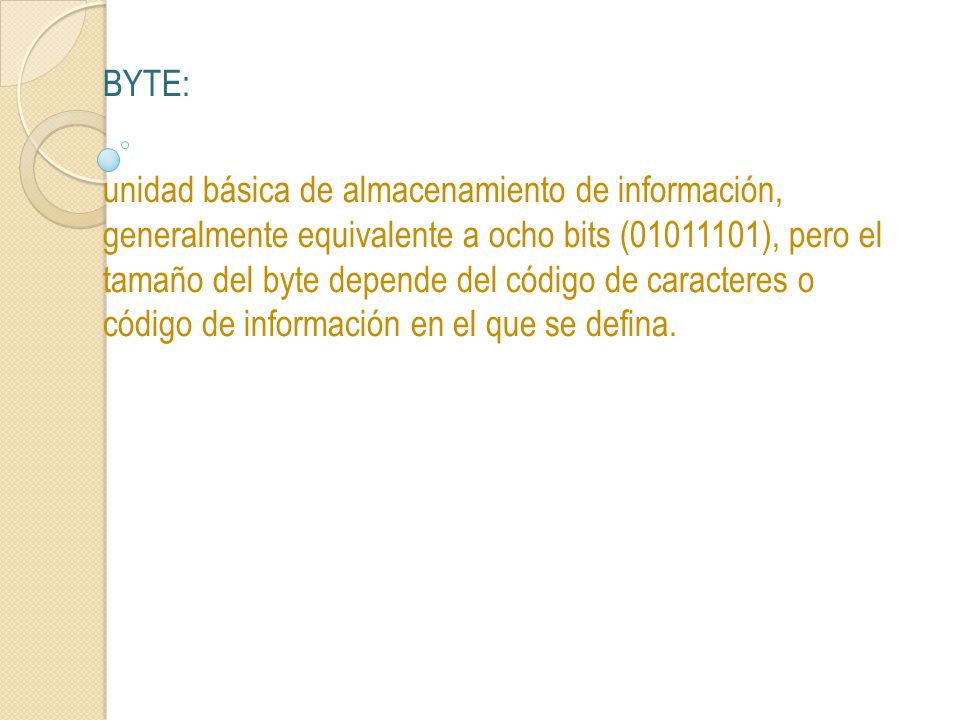

57 BYTE: unidad básica de almacenamiento de información, generalmente equivalente a ocho bits ( ), pero el tamaño del byte depende del código de caracteres o código de información en el que se defina.

58 KILOBYTE: Un kilobyte es una unidad de medida común para la capacidad de memoria o almacenamiento de las computadoras. Es equivalente a 1024 (o 210) bytes.  se abrevia como KB, K, kB, Kbyte o k-byte. Las PC de IBM más antiguas, por ejemplo, tenían una capacidad máxima de 640 K, o alrededor de 640 000 caracteres de datos.

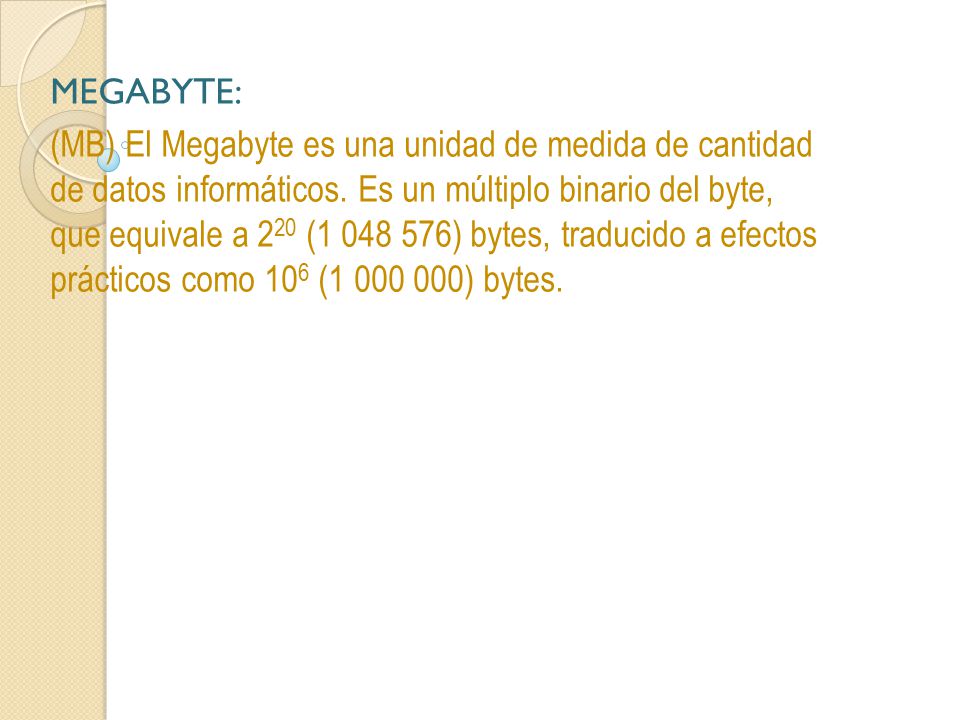

59 MEGABYTE: (MB) El Megabyte es una unidad de medida de cantidad de datos informáticos. Es un múltiplo binario del byte, que equivale a 220 ( ) bytes, traducido a efectos prácticos como 106 ( ) bytes.

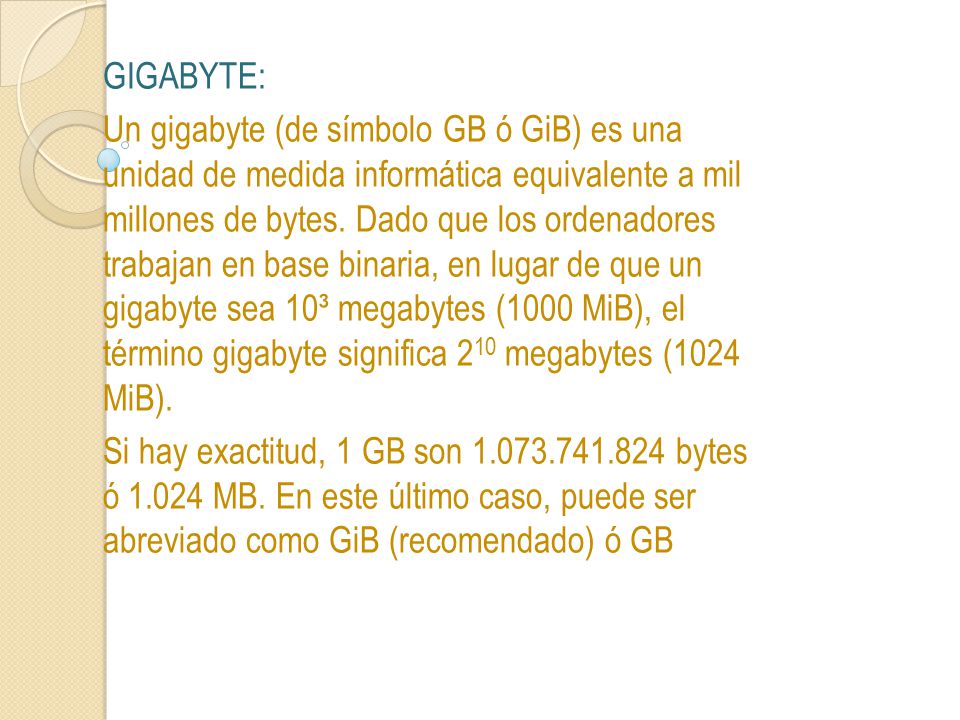

60 GIGABYTE: Un gigabyte (de símbolo GB ó GiB) es una unidad de medida informática equivalente a mil millones de bytes. Dado que los ordenadores trabajan en base binaria, en lugar de que un gigabyte sea 10³ megabytes (1000 MiB), el término gigabyte significa 210 megabytes (1024 MiB). Si hay exactitud, 1 GB son bytes ó MB. En este último caso, puede ser abreviado como GiB (recomendado) ó GB

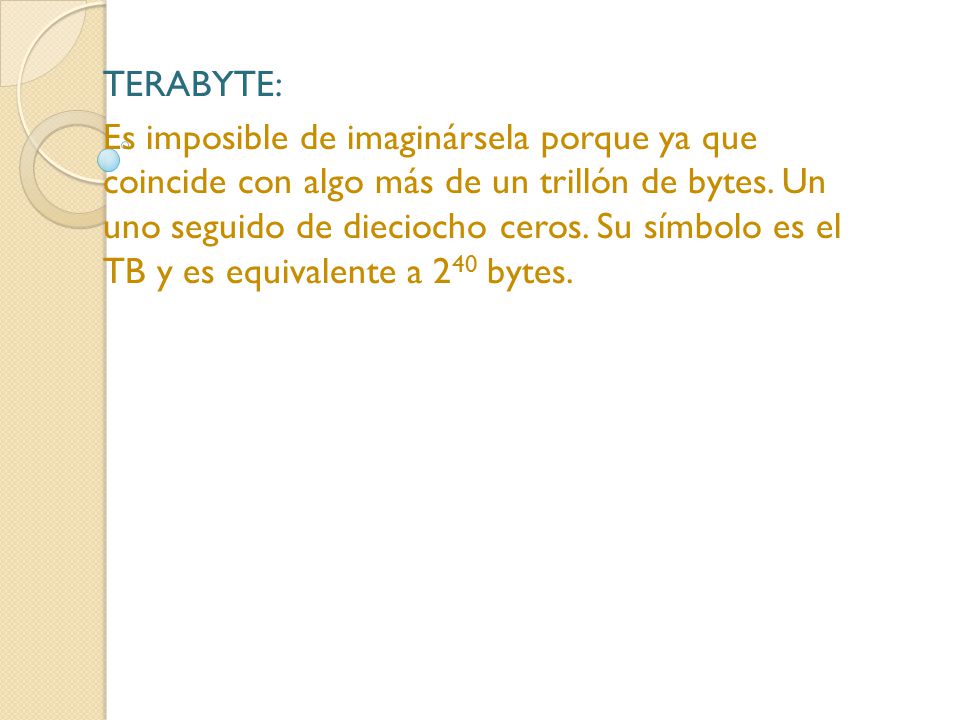

61 TERABYTE: Es imposible de imaginársela porque ya que coincide con algo más de un trillón de bytes. Un uno seguido de dieciocho ceros. Su símbolo es el TB y es equivalente a 240 bytes.

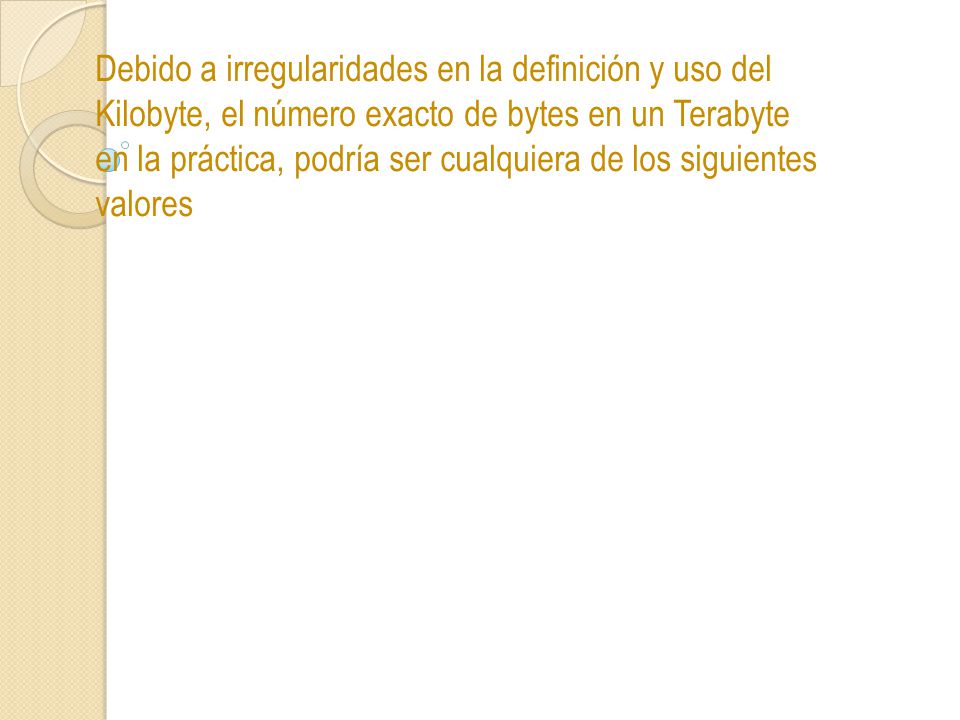

62 Debido a irregularidades en la definición y uso del Kilobyte, el número exacto de bytes en un Terabyte en la práctica, podría ser cualquiera de los siguientes valores

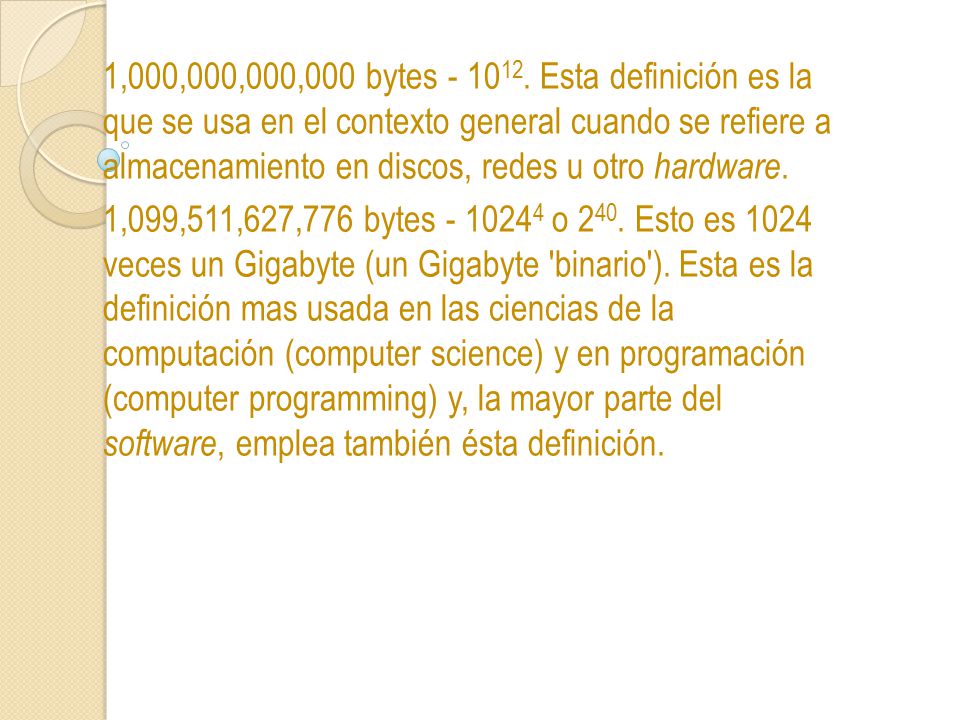

63 1,000,000,000,000 bytes Esta definición es la que se usa en el contexto general cuando se refiere a almacenamiento en discos, redes u otro hardware. 1,099,511,627,776 bytes o 240. Esto es veces un Gigabyte (un Gigabyte 'binario'). Esta es la definición mas usada en las ciencias de la computación (computer science) y en programación (computer programming) y, la mayor parte del software, emplea también ésta definición.

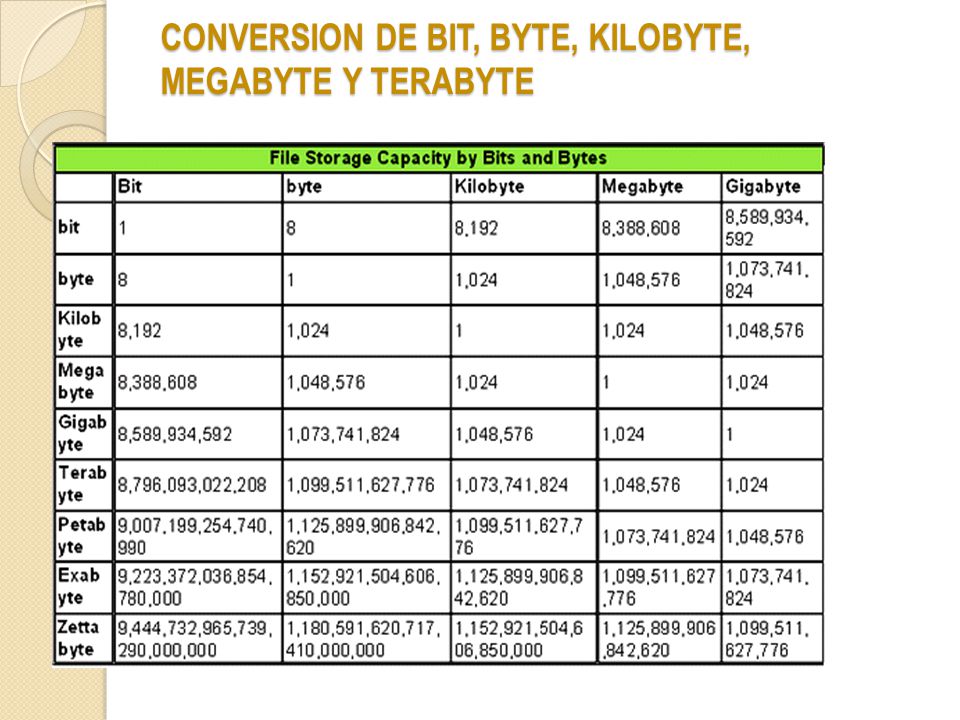

64 CONVERSION DE BIT, BYTE, KILOBYTE, MEGABYTE Y TERABYTE

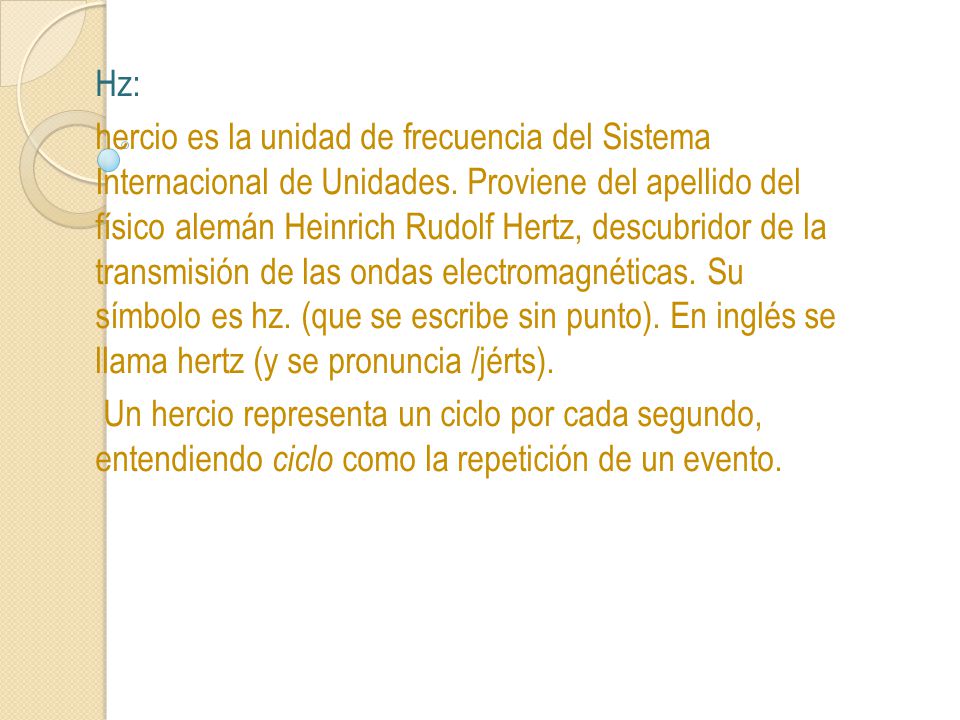

65 Hz: hercio es la unidad de frecuencia del Sistema Internacional de Unidades. Proviene del apellido del físico alemán Heinrich Rudolf Hertz, descubridor de la transmisión de las ondas electromagnéticas. Su símbolo es hz. (que se escribe sin punto). En inglés se llama hertz (y se pronuncia /jérts).  Un hercio representa un ciclo por cada segundo, entendiendo ciclo como la repetición de un evento.

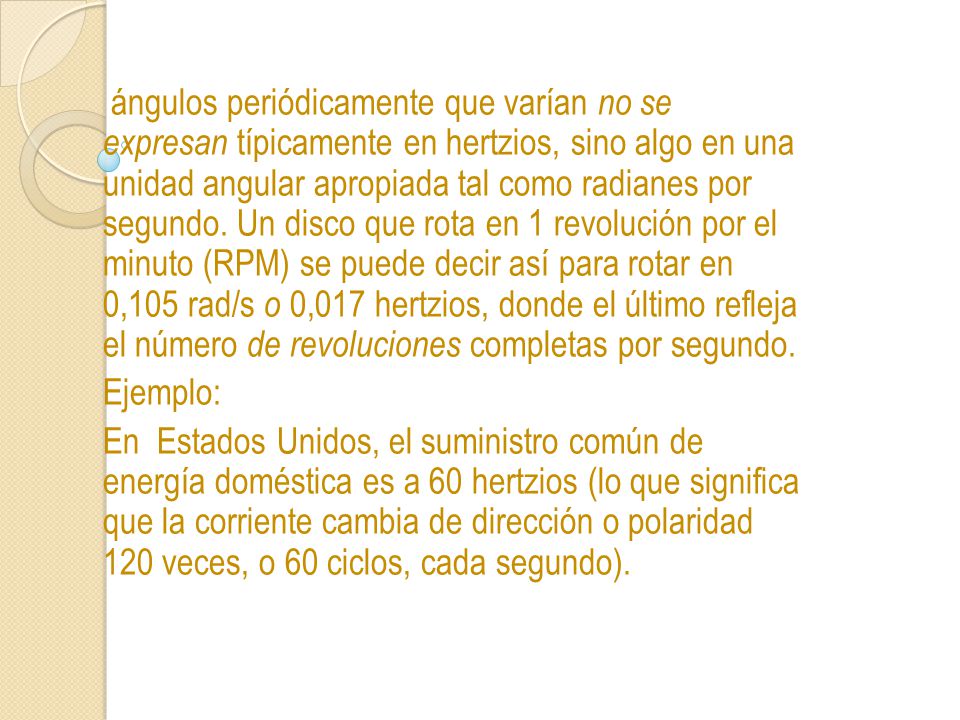

66 ángulos periódicamente que varían no se expresan típicamente en hertzios, sino algo en una unidad angular apropiada tal como radianes por segundo. Un disco que rota en 1 revolución por el minuto (RPM) se puede decir así para rotar en 0,105 rad/s o 0,017 hertzios, donde el último refleja el número de revoluciones completas por segundo. Ejemplo: En Estados Unidos, el suministro común de energía doméstica es a 60 hertzios (lo que significa que la corriente cambia de dirección o polaridad 120 veces, o 60 ciclos, cada segundo).

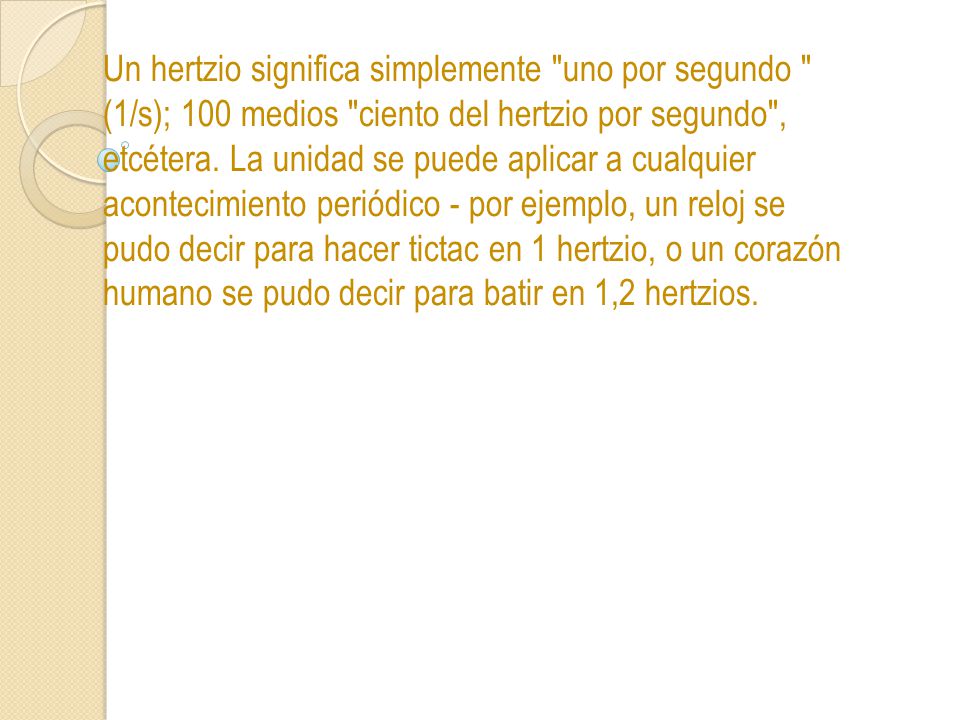

67 Un hertzio significa simplemente "uno por segundo " (1/s); 100 medios "ciento del hertzio por segundo", etcétera. La unidad se puede aplicar a cualquier acontecimiento periódico - por ejemplo, un reloj se pudo decir para hacer tictac en 1 hertzio, o un corazón humano se pudo decir para batir en 1,2 hertzios.

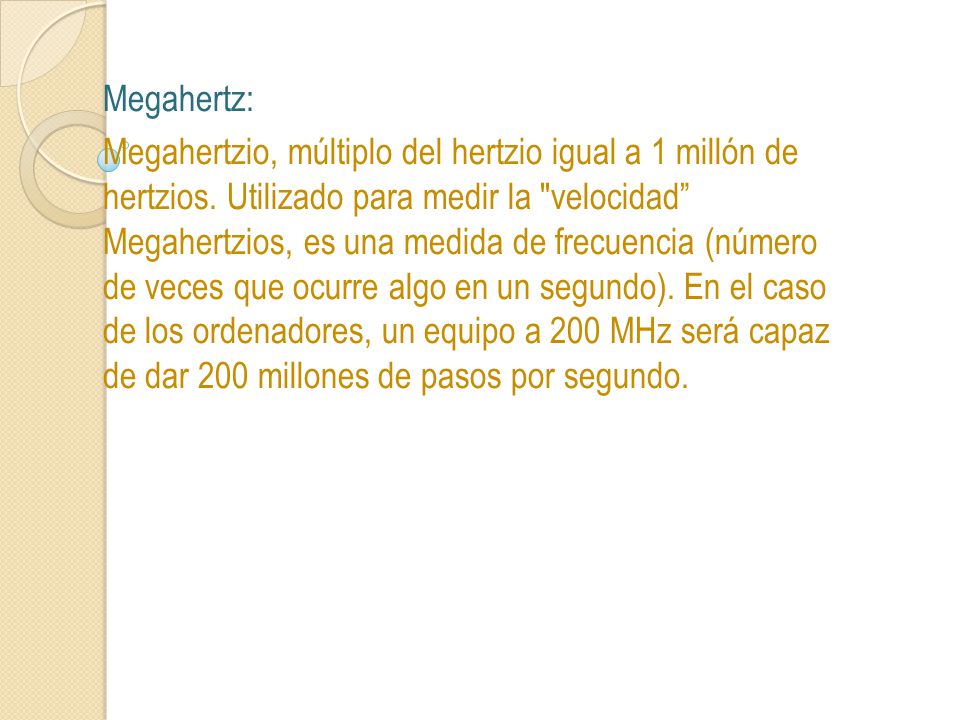

68 Megahertz: Megahertzio, múltiplo del hertzio igual a 1 millón de hertzios. Utilizado para medir la "velocidad” Megahertzios, es una medida de frecuencia (número de veces que ocurre algo en un segundo). En el caso de los ordenadores, un equipo a 200 MHz será capaz de dar 200 millones de pasos por segundo.

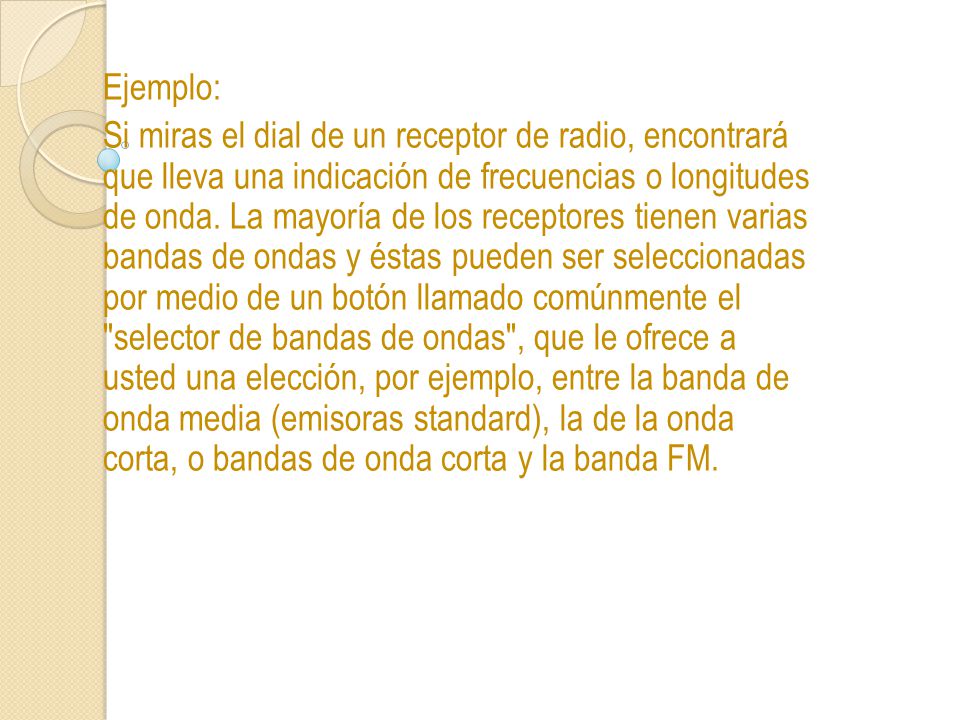

69 Ejemplo: Si miras el dial de un receptor de radio, encontrará que lleva una indicación de frecuencias o longitudes de onda. La mayoría de los receptores tienen varias bandas de ondas y éstas pueden ser seleccionadas por medio de un botón llamado comúnmente el "selector de bandas de ondas", que le ofrece a usted una elección, por ejemplo, entre la banda de onda media (emisoras standard), la de la onda corta, o bandas de onda corta y la banda FM.

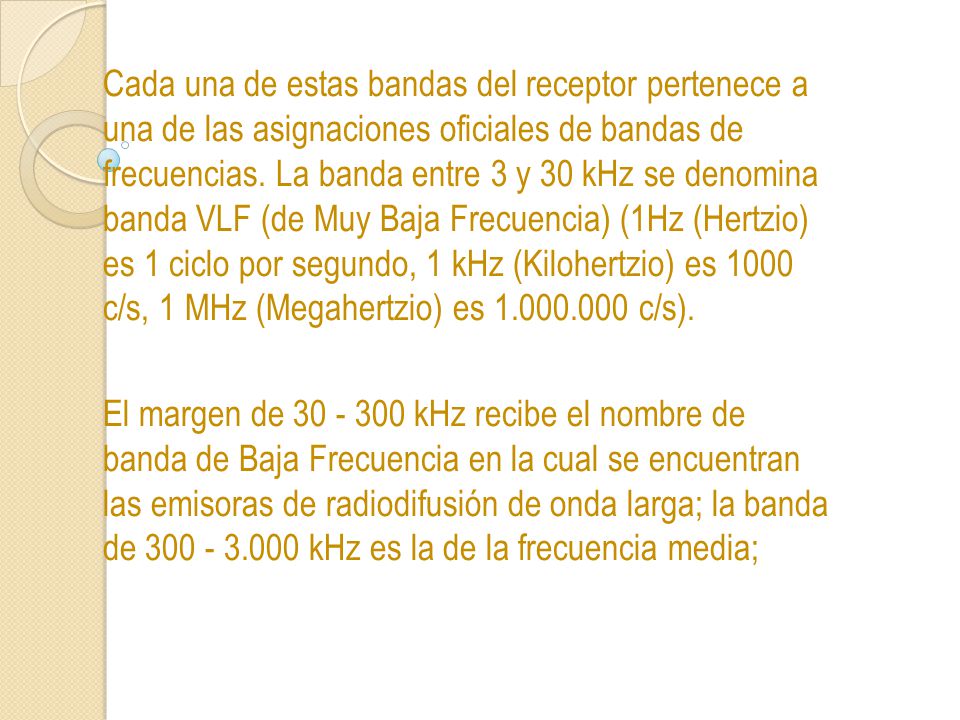

70 Cada una de estas bandas del receptor pertenece a una de las asignaciones oficiales de bandas de frecuencias. La banda entre 3 y 30 kHz se denomina banda VLF (de Muy Baja Frecuencia) (1Hz (Hertzio) es 1 ciclo por segundo, 1 kHz (Kilohertzio) es c/s, 1 MHz (Megahertzio) es c/s). El margen de kHz recibe el nombre de banda de Baja Frecuencia en la cual se encuentran las emisoras de radiodifusión de onda larga; la banda de kHz es la de la frecuencia media;

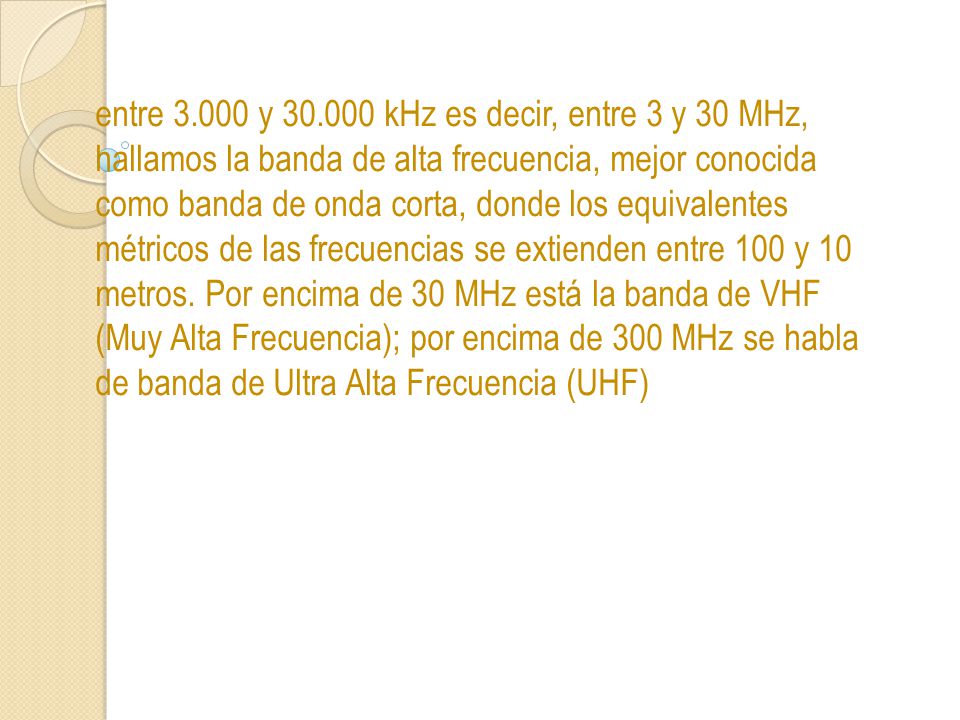

71 entre y kHz es decir, entre 3 y 30 MHz, hallamos la banda de alta frecuencia, mejor conocida como banda de onda corta, donde los equivalentes métricos de las frecuencias se extienden entre 100 y 10 metros. Por encima de 30 MHz está la banda de VHF (Muy Alta Frecuencia); por encima de 300 MHz se habla de banda de Ultra Alta Frecuencia (UHF)

72 Presentado por: Carlos Hernández días Grado: 10-2
