1 Universidad Nacional Autónoma de Honduras
Instituto Hondureño Ciencias de la Tierra Estación Meteorológica Experimental (EME)

2 Es la ciencia que estudia los fenómenos atmosféricos y de los mecanismos que producen el tiempo y el clima. Se divide en dos puntos de vista: Teórica: dinámica, física, estadística o climatológica. Práctica: sinóptica, aeronaútica, agrícola y marina

3 Para su estudio la meteorología se divide en:
Meteorología Sinóptica Meteorología aeronáutica Meteorología física Meteorología marina Meteorología agrícola Hidrometeorologia Climatología

4 Donde aplicamos la Meteorología
Salud Transporte terrestre, marítimo, aéreo Deportes Construcción Gestión de riesgo Turismo Industrial Generación de energía

5 Tiempo Clima El TIEMPO se refiere a las condiciones de temperatura, humedad, presión, etc. reinantes en un momento determinado. Estos valores suelen diferir de los normales. El pronóstico que se difunde se refiere a los cambios del tiempo y NO del clima. El CLIMA es el conjunto de valores normales para una determinada región. Es decir el promedio a lo largo de muchísimos años, de temperatura, humedad, presión atmosférica, precipitación, etc.

6 Sistema Global de Observaciones

7 PARAMETROS QUE REGISTRAN LOS INSTRUMENTOS
Radiación Temperatura Evaporación Humedad Vientos Presión Precipitación

8 INSTRUMENTOS Todo estudio científico de la atmósfera supone disponer, de datos meteorológicos precisos. La mayoría de los datos son obtenidos a través de INSTRUMENTOS construidos para medir y registrar determinados parámetros meteorológicos, a estos datos obtenidos se les llama observación instrumental .

9 INSTRUMENTOS REGISTRAN EL PARAMETRO DE RADIACION

10 HELIOGRAFO Instrumento que registra la duración de la insolación o brillo solar, en horas y décimos ó en horas y minutos.  Consiste de una esfera de cristal (lente convergente) en donde los rayos solares caen perfectamente enfocados sobre ella y luego amplificado como un delgado haz de luz sobre un diagrama graduado.

11 BANDAS HORAS SOL

12 ACTINOGRAFO Registra radiación global, difusa y total.

13 PIRANOMETRO Mide radiación difusa, global y total.

14 Mide radiación ultravioleta en forma directa.
PIRANOMETRO ULTRAVIOLETA Mide radiación ultravioleta en forma directa.

15 INSTRUMENTOS REGISTRAN EL PARAMETRO DE TEMPERATURA

16 HIGROTERMOGRAFO Instrumento que se utiliza para registrar en forma simultánea la temperatura y humedad relativa del aire, su unidad de medida es el grado Celcius (°C ) y el porcentaje (% ), respectivamente.

17 HIGROTERMOGRAFO   La medición de temperatura, se realiza a través de un elemento sensible llamado “anillo bimetalico”, que está conectado a un sistema de transmisión y amplificación el cual posee un brazo inscriptor con una plumilla especial de tinta en su extremo, registrando los cambios de temperatura sobre el diagrama.   La humedad relativa (HR), se obtiene a través de un haz de cabellos que se alarga o contrae, producto de la mayor o menor cantidad de vapor de agua en la atmósfera. Este movimiento también es transmitido mediante un sistema similar al de la temperatura, permitiendo graficar las variaciones de HR.

18 ASPIRO-PSICROMETRO Instrumento que consiste en un termometro que mide la temperatura Maxima y otro que mide la Temperatura Minima (horizontales). También tiene un termómetro de bulbo seco y otro de bulbo húmedo, que se utiliza para medir la temperatura ambiente y mediante tablas psicrometricas se encuentra la Humedad Relativa, tension de vapor, y punto de rocio. Tiene un ventilador que suministra aire al bulbo humedo y así encontrar la temperatura despues de un tiempo limitado

19 GEOTERMOMETROS Es un instrumento que sirve para medir temperatura
(en °C) a diferentes profundidades del terreno. Se utilizan geotermómetros de mercurio para medir a profundidades de 5, 10 ,25, 50, y 100 cm.

20 INSTRUMENTOS REGISTRAN EL PARAMETRO DE EVAPORACIÓN

21 TANQUE DE EVAPORACION Instrumento que sirve para medir la cantidad de agua que se evapora a la atmósfera durante un intervalo de tiempo dado. Basicamente, es un tanque de Hierro galvanizado, cuyas dimensiones son de cm de diametro por 25 cm de profundidad, en el interior se coloca un pozo aquietador, sobre el cual hay un micrometro (regla graduada), este medirá las diferencias de altura de agua cada 12 horas, lo cual será la evaporación del agua durante ese período. Su unidad de medida es el m.m. También tiene un Anemometro Totalizador que registra el recorrido del viento en Kms que pasa por ese lugar.

22 DIAGRAMA DEL TANQUE DE EVAPORACIÓN

23 EVAPORIGRAFO Registra la Evaporación en m.m.
Este aparato consiste en que tiene un deposito de agua conectado por una especie de muselina que trasmite la humedad a un disco deshumedecedor, el cual al estar en contacto con la temperatura y el aire se seca y humedece constantemente lo cual hace que el deposito de agua vaya disminuyendo y por ende la plumilla va subiendo dejando marcado la cantidad correspondiente de evaporacion en un periodo dado

24 EVAPORIMETRO PICHE Mide la Evaporación en ml, en un tiempo dado.
Este aparato consiste en un tubo de vidrio graduado de 0 a 30 mililitros y en uno de sus extremos tiene un disco deshumedecedor el cual esta sujeto por una presilla de acero inoxidable; por un lado está en contacto directo con el agua y por el otro con el aire y la temperatura. En terminos generales se le domina como atmometro.

25 INSTRUMENTOS REGISTRAN EL PARAMETRO DE HUMEDAD

26 HIGROGRAFO Registra la Cantidad de Humedad que existe en el aire.

27 HIGROMETRO Aparato que mide la humedad en forma directa.

28 HIGROTERMOGRAFO Instrumento que se utiliza para registrar en forma simultánea humedad relativa y la temperatura del aire, su unidad de medida el porcentaje (% ), y el grado Celcius (°C ) respectivamente.

29 INSTRUMENTOS REGISTRAN EL PARAMETRO DE VIENTO

30 ANEMOGRAFO REGISTRADOR
Registra continuamente la dirección (grados) de la velocidad instantánea del viento (nudos ó m/s), y las ráfagas ó rachas.

31 VELETA Y PROPELA La veleta (parte de atrás ó cola) es la que indica de donde viene el viento. La propela (helice) es la que al dar vuelta hace trabajar un dinamo y este a su vez envía un impulso eléctrico al registrador par indicar la fuerza del viento.

32 ANEMOMETRO TOTALIZADOR
Mide el recorrido total del viento que pasa por ese lugar en Kms. Este aparato se usa a la par del tanque de evaporación.

33 INSTRUMENTOS REGISTRAN EL PARAMETRO DE PRESIÓN

34 BAROMETRO DE TORRICELLI
Barómetro de mercurio inventado por Evangelista Torricelli; este consiste en que cuando el mercurio esta presionado por la atmósfera tiende a introducirse por el tubo, en tanto que el peso de la columna del liquido actúa en sentido contrario hasta producirse el equilibrio.

35 BAROMETRO DE MERCURIO Instrumento para medir la presión atmosférica, la cual se equilibra con el peso de una columna de mercurio. Las unidades son el milímetro de mercurio (mm Hg), el milibar (mb) o el hectopascal (hPa).

36 BAROMETRO MERCURIAL Barómetro mercurial de escala compensada, esto significa que es de lectura directa. Muestra la metodología para leer el barómetro y el nonio.

37 BAROMETROS ANEROIDES

38 BAROGRAFO Registra continuamente la presión atmosférica en pulgadas (Plg), en milímetros de mercurio (mm Hg) o en milibares (mb)

39 INSTRUMENTOS REGISTRAN EL PARAMETRO DE PRECIPITACIÓN

40 PLUVIOGRAFO Registra la cantidad de lluvia caída, en milímetros (m.m).

41 PLUVIOGRAFO Pluviografo electrónico con registro normal.

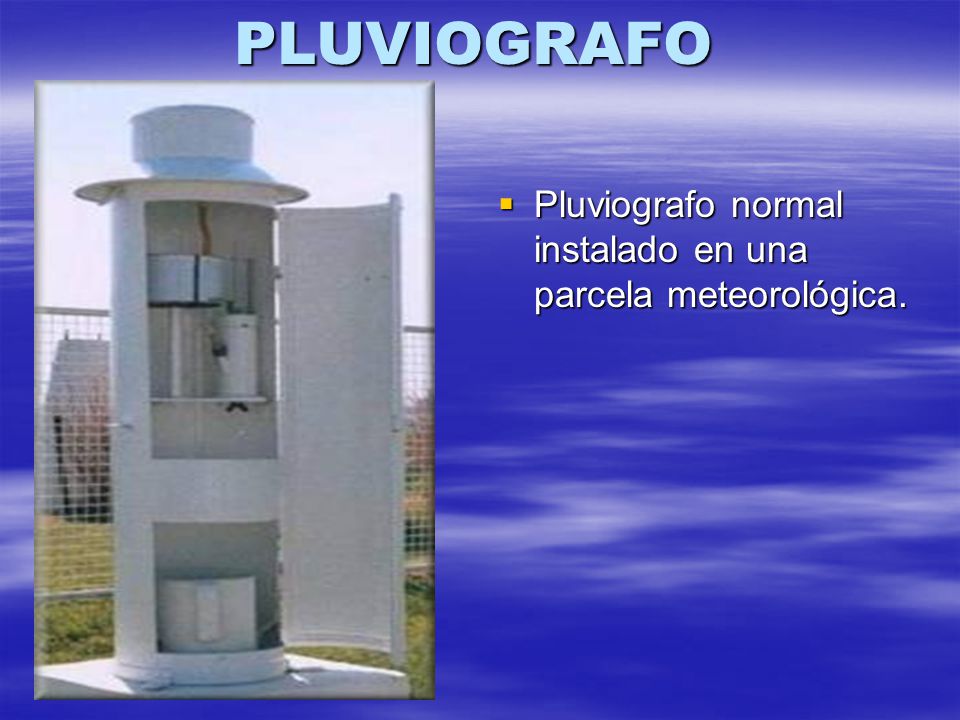

42 PLUVIOGRAFO Pluviografo normal instalado en una parcela meteorológica.

43 PLUVIOMETRO Mide la cantidad de lluvia caída, en milímetros (m.m).

44 PLUVIOMETRO Pluviómetro normal instalado en una parcela meteorológica

45 PROBETA Probeta para medir la cantidad de precipitación caída en el pluviómetro (mide hasta 10 m.m).

46 PARTES DE UN PLUVIOMETRO

47 OTROS

48 ABRIGO METEOROLOGICO

49 PARCELA METEOROLOGICA

50

51 Estación Meteorológica Automática

52 Estación Automática Vaisala UNAH

53 GRACIAS POR SU ATENCION
