1 SISTEMA DE ADQUISICIÓN DE DATOS PARA LA EXTENSIÓN “AMIGA” DEL OBSERVATORIO PIERRE AUGER L. Villaseñor IFM-UMSNH Reunión del Grupo DF, 12 de junio de 2009

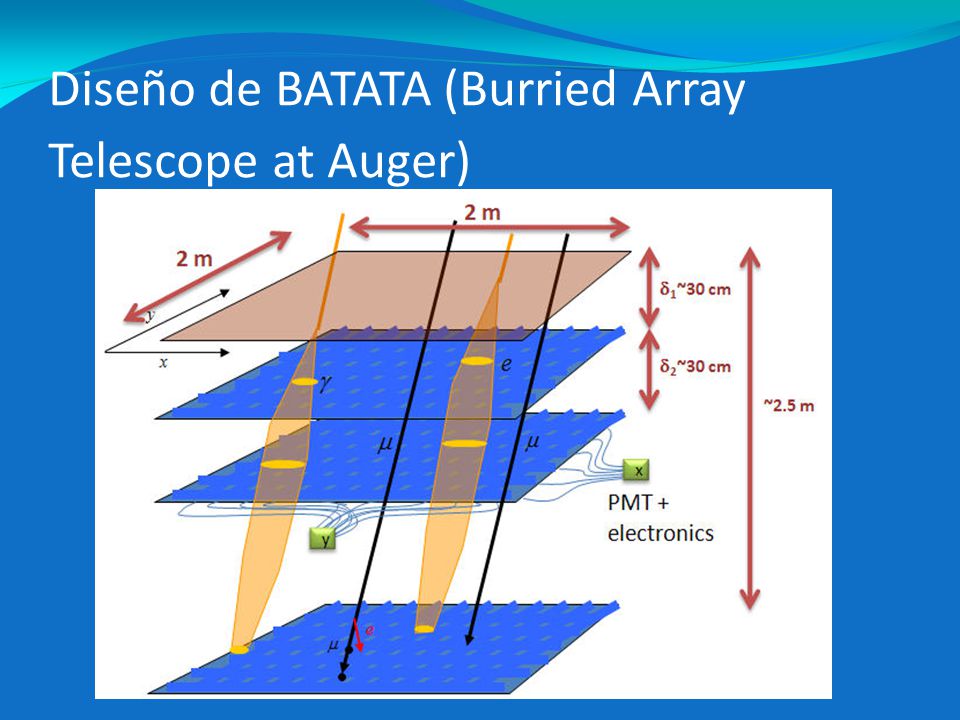

2 Diseño de BATATA (Burried Array Telescope at Auger) ‏

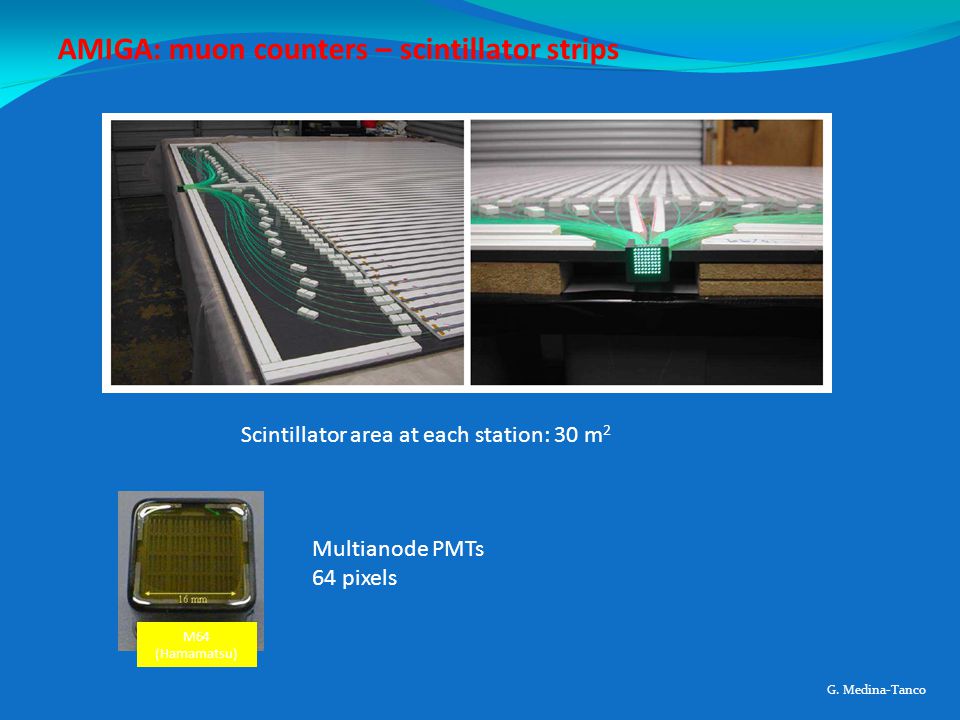

3 Scintillator area at each station: 30 m 2 Multianode PMTs 64 pixels M64 (Hamamatsu)‏ AMIGA: muon counters – scintillator strips G. Medina-Tanco

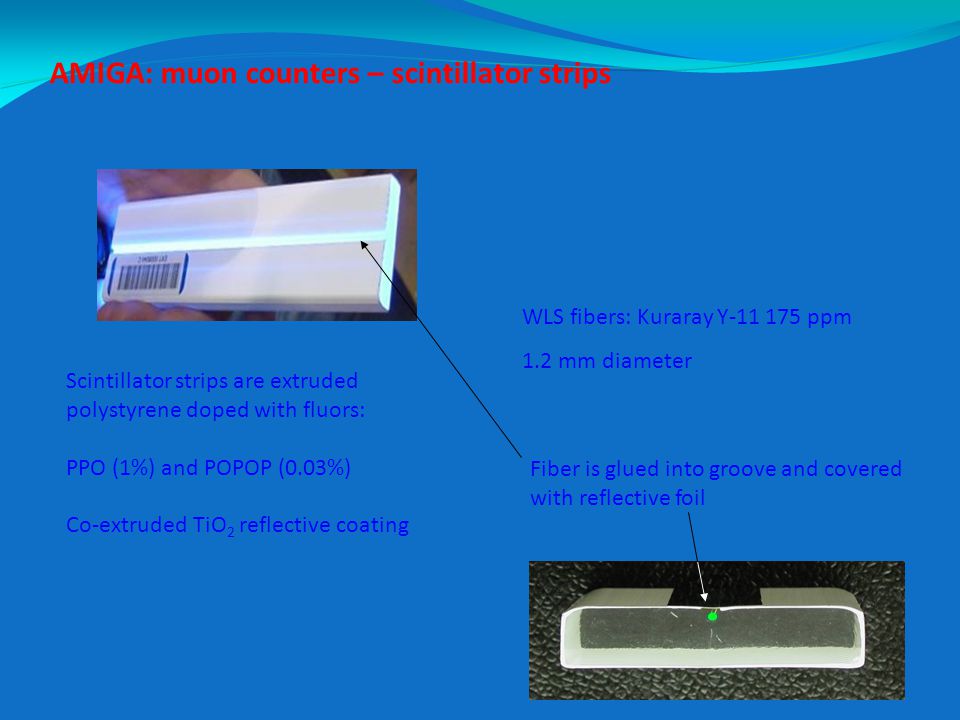

4 Scintillator strips are extruded polystyrene doped with fluors: PPO (1%) and POPOP (0.03%)‏ Co-extruded TiO 2 reflective coating WLS fibers: Kuraray Y-11 175 ppm 1.2 mm diameter Fiber is glued into groove and covered with reflective foil AMIGA: muon counters – scintillator strips

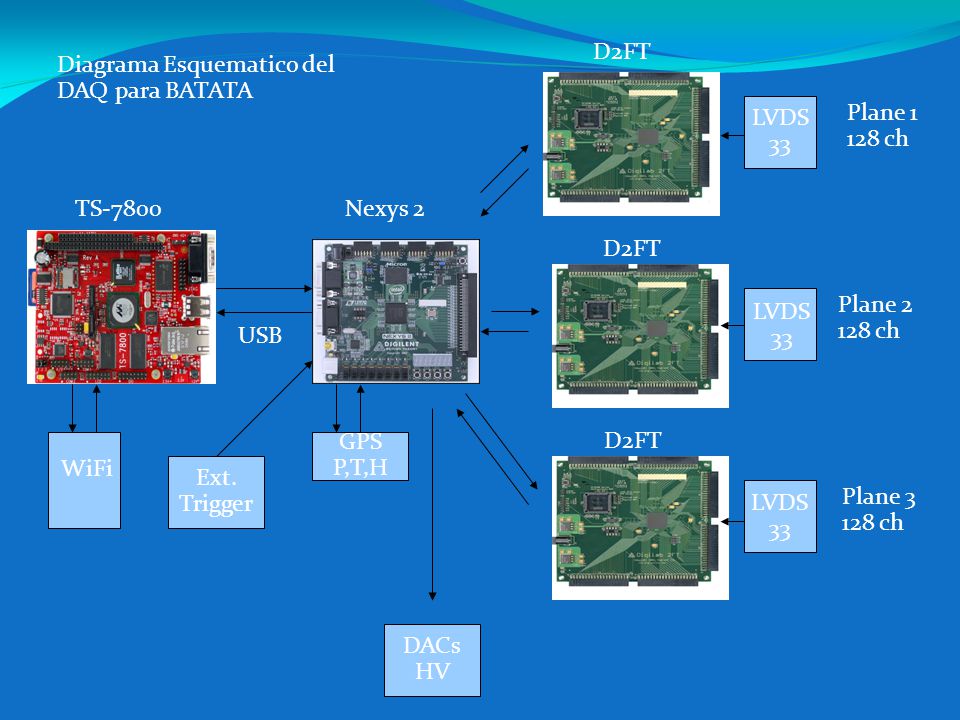

5 USB Plane 2 128 ch Plane 1 128 ch Plane 3 128 ch LVDS 33 LVDS 33 LVDS 33 TS-7800Nexys 2 D2FT GPS P,T,H Ext. Trigger DACs HV Diagrama Esquematico del DAQ para BATATA WiFi

6 Modos de Operacion Disparo Externo: Transfiere estado de los 300 ch en una ventana de tiempo del orden de 500 ng Disparo Interno: Transfiere estado de los 300 ch en una ventana de tiempodel orden de 500 ns Medicion de Rates: Transfiere el numero de pulsos por segundo para cada uno de los 300 ch Estos modos de operacion estan programados en forma permanente en los PROMs de las 4 tarjetas FPGA. ﺠLa TS-7800 se programa en C.

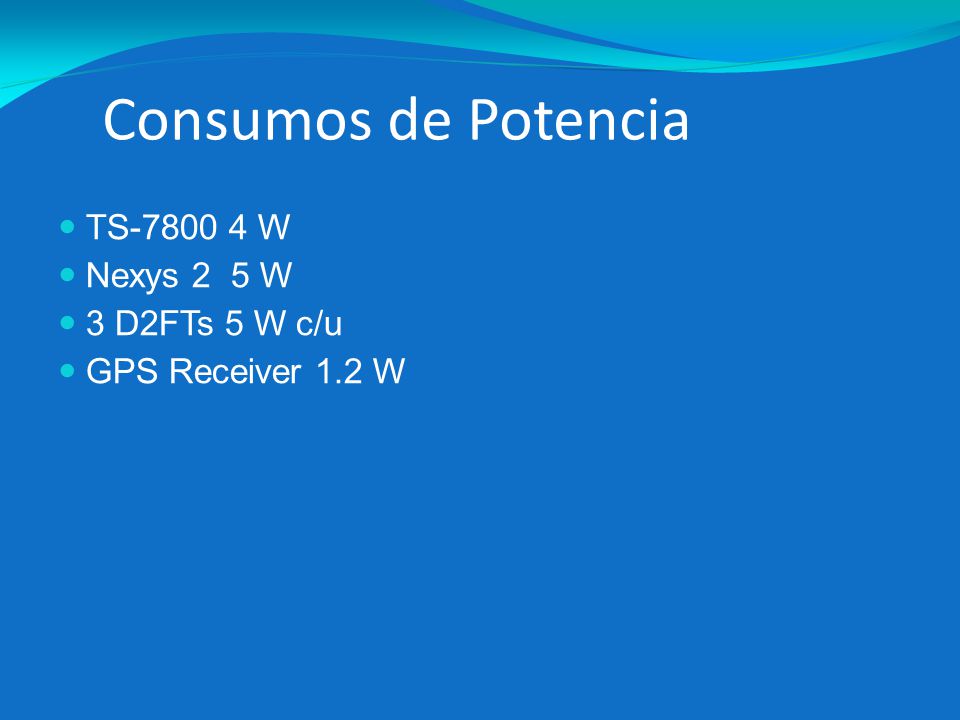

7 TS-7800 4 W Nexys 2 5 W 3 D2FTs 5 W c/u GPS Receiver 1.2 W Consumos de Potencia
