incrementar la miniaturizaciónreducir voltajes. Tendencia de la industria a incrementar la miniaturización y reducir voltajes. Productos PHILIPS de bajo.

Presentación del tema: "incrementar la miniaturizaciónreducir voltajes. Tendencia de la industria a incrementar la miniaturización y reducir voltajes. Productos PHILIPS de bajo."— Transcripción de la presentación:

1

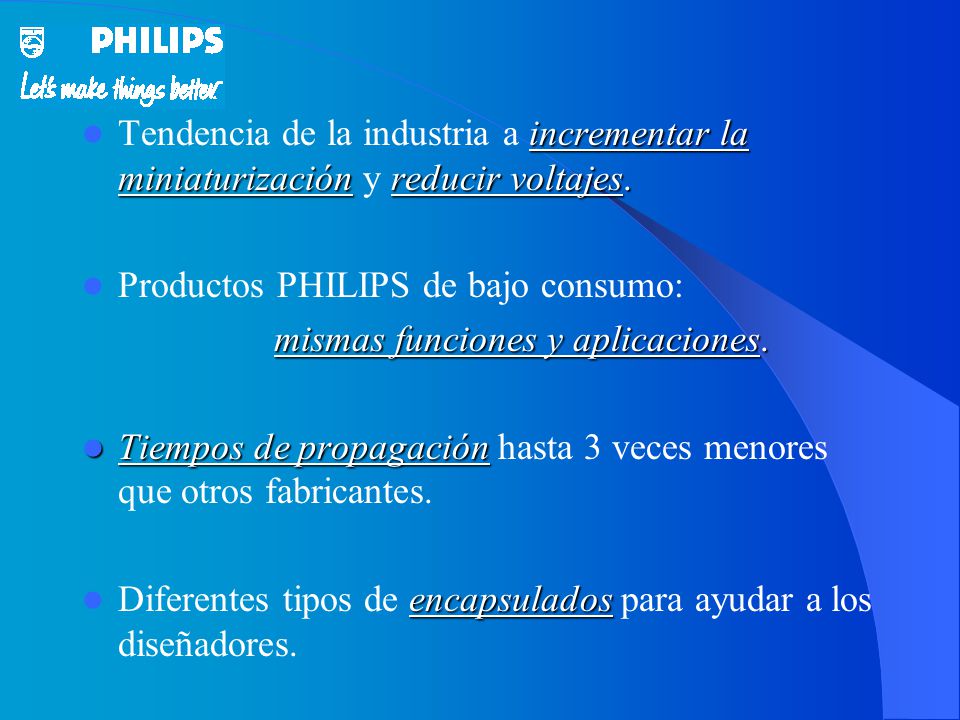

2 incrementar la miniaturizaciónreducir voltajes. Tendencia de la industria a incrementar la miniaturización y reducir voltajes. Productos PHILIPS de bajo consumo: mismas funciones y aplicaciones. Tiempos de propagación Tiempos de propagación hasta 3 veces menores que otros fabricantes. encapsulados Diferentes tipos de encapsulados para ayudar a los diseñadores.

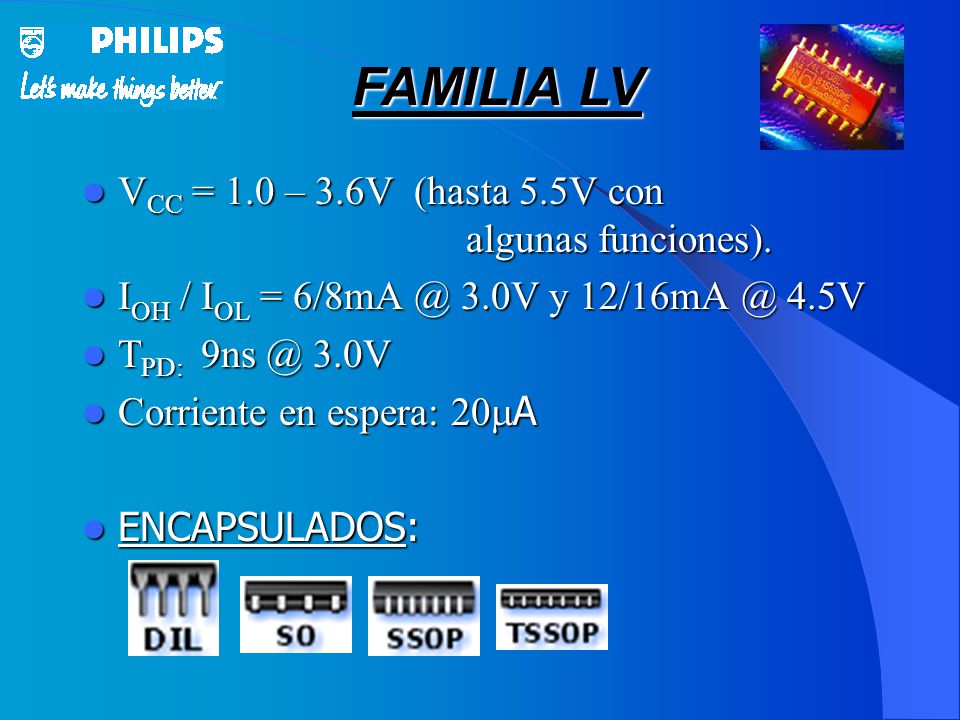

3 FAMILIA LV V CC = 1.0 – 3.6V (hasta 5.5V con algunas funciones). V CC = 1.0 – 3.6V (hasta 5.5V con algunas funciones). I OH / I OL = 6/8mA @ 3.0V y 12/16mA @ 4.5V I OH / I OL = 6/8mA @ 3.0V y 12/16mA @ 4.5V T PD: 9ns @ 3.0V T PD: 9ns @ 3.0V Corriente en espera: 20  A Corriente en espera: 20  A ENCAPSULADOS: ENCAPSULADOS:

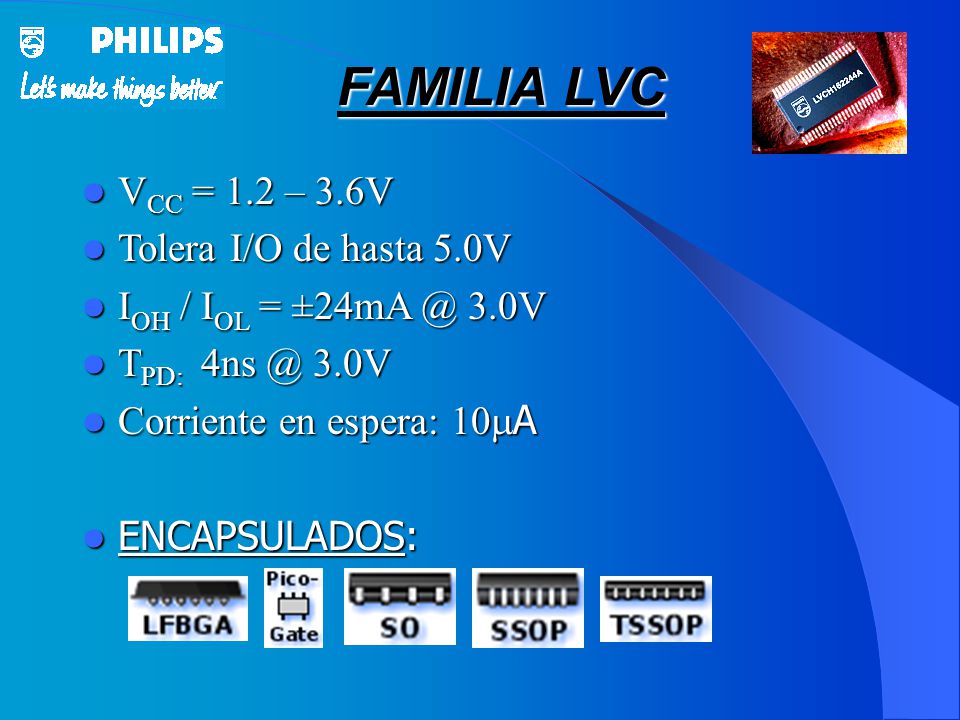

4 FAMILIA LVC V CC = 1.2 – 3.6V V CC = 1.2 – 3.6V Tolera I/O de hasta 5.0V Tolera I/O de hasta 5.0V I OH / I OL = ±24mA @ 3.0V I OH / I OL = ±24mA @ 3.0V T PD: 4ns @ 3.0V T PD: 4ns @ 3.0V Corriente en espera: 10  A Corriente en espera: 10  A ENCAPSULADOS: ENCAPSULADOS:

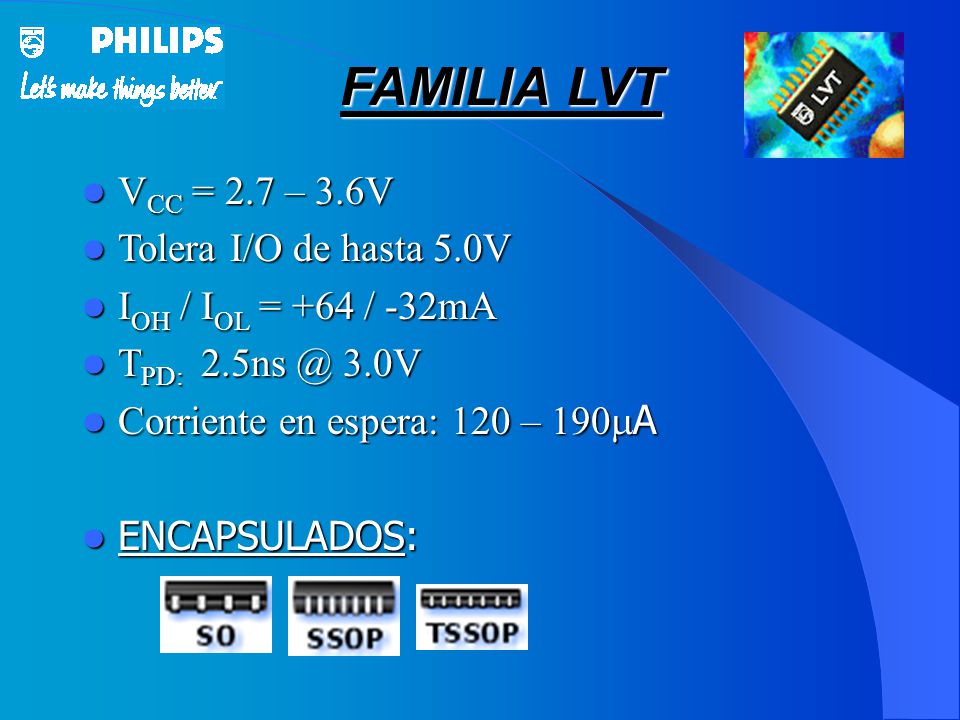

5 V CC = 2.7 – 3.6V V CC = 2.7 – 3.6V Tolera I/O de hasta 5.0V Tolera I/O de hasta 5.0V I OH / I OL = +64 / -32mA I OH / I OL = +64 / -32mA T PD: 2.5ns @ 3.0V T PD: 2.5ns @ 3.0V Corriente en espera: 120 – 190  A Corriente en espera: 120 – 190  A ENCAPSULADOS: ENCAPSULADOS: FAMILIA LVT

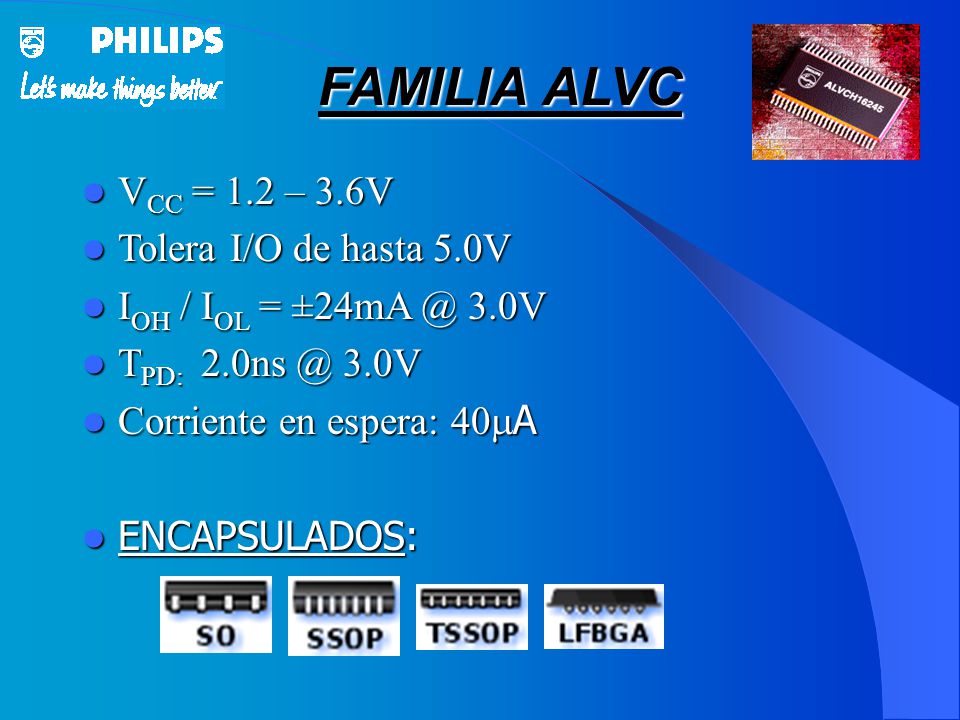

6 FAMILIA ALVC V CC = 1.2 – 3.6V V CC = 1.2 – 3.6V Tolera I/O de hasta 5.0V Tolera I/O de hasta 5.0V I OH / I OL = ±24mA @ 3.0V I OH / I OL = ±24mA @ 3.0V T PD: 2.0ns @ 3.0V T PD: 2.0ns @ 3.0V Corriente en espera: 40  A Corriente en espera: 40  A ENCAPSULADOS: ENCAPSULADOS:

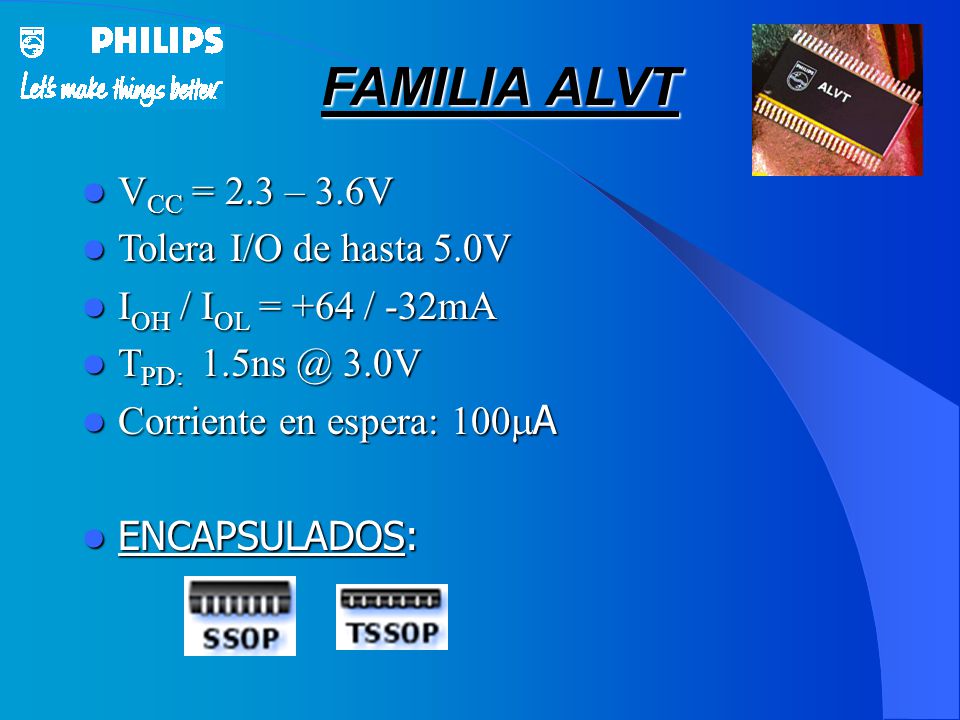

7 FAMILIA ALVT V CC = 2.3 – 3.6V V CC = 2.3 – 3.6V Tolera I/O de hasta 5.0V Tolera I/O de hasta 5.0V I OH / I OL = +64 / -32mA I OH / I OL = +64 / -32mA T PD: 1.5ns @ 3.0V T PD: 1.5ns @ 3.0V Corriente en espera: 100  A Corriente en espera: 100  A ENCAPSULADOS: ENCAPSULADOS:

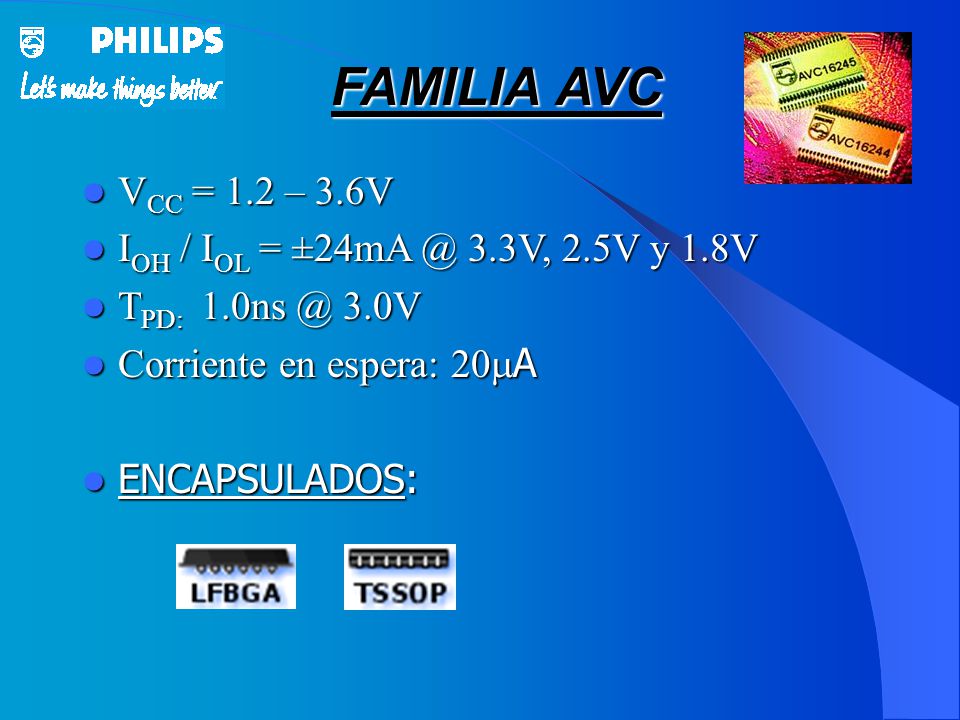

8 FAMILIA AVC V CC = 1.2 – 3.6V V CC = 1.2 – 3.6V I OH / I OL = ±24mA @ 3.3V, 2.5V y 1.8V I OH / I OL = ±24mA @ 3.3V, 2.5V y 1.8V T PD: 1.0ns @ 3.0V T PD: 1.0ns @ 3.0V Corriente en espera: 20  A Corriente en espera: 20  A ENCAPSULADOS: ENCAPSULADOS:

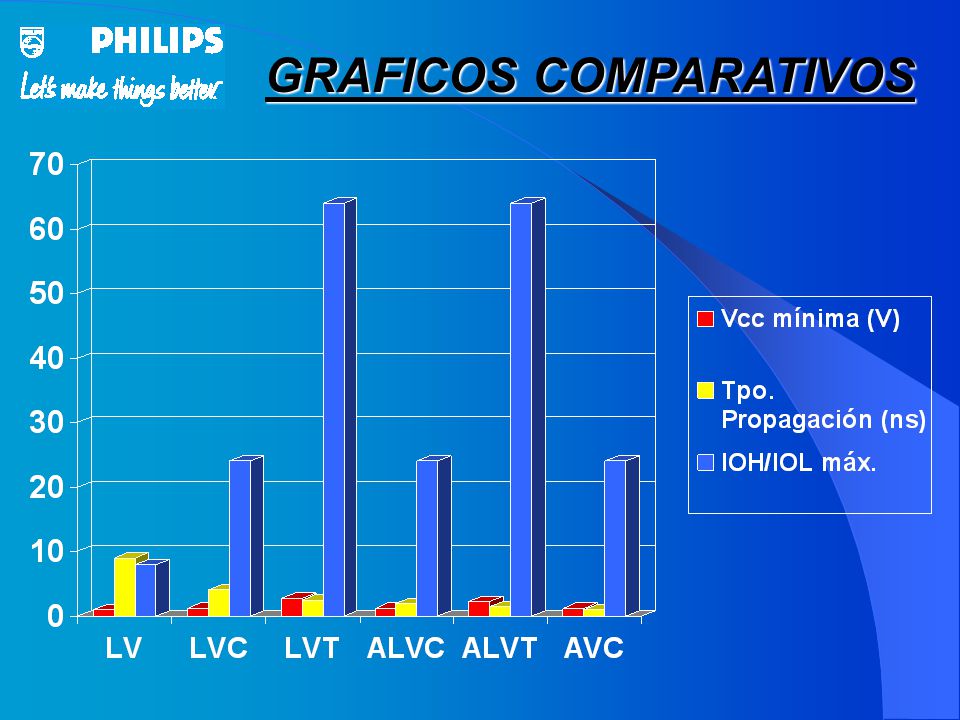

9 GRAFICOS COMPARATIVOS

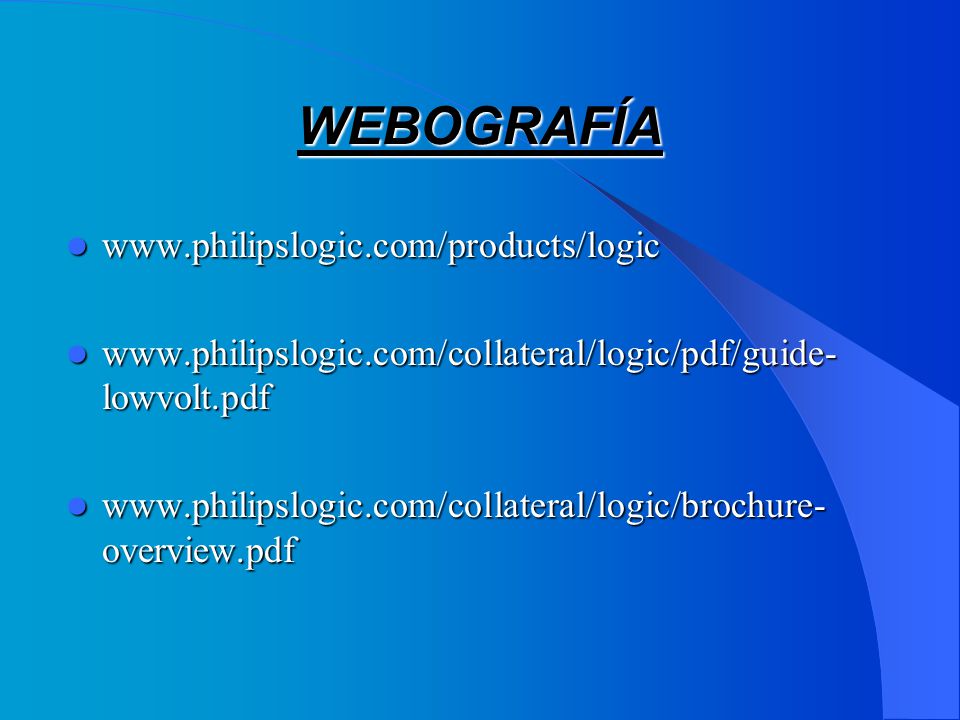

10 WEBOGRAFÍA www.philipslogic.com/products/logic www.philipslogic.com/products/logic www.philipslogic.com/collateral/logic/pdf/guide- lowvolt.pdf www.philipslogic.com/collateral/logic/pdf/guide- lowvolt.pdf www.philipslogic.com/collateral/logic/brochure- overview.pdf www.philipslogic.com/collateral/logic/brochure- overview.pdf
