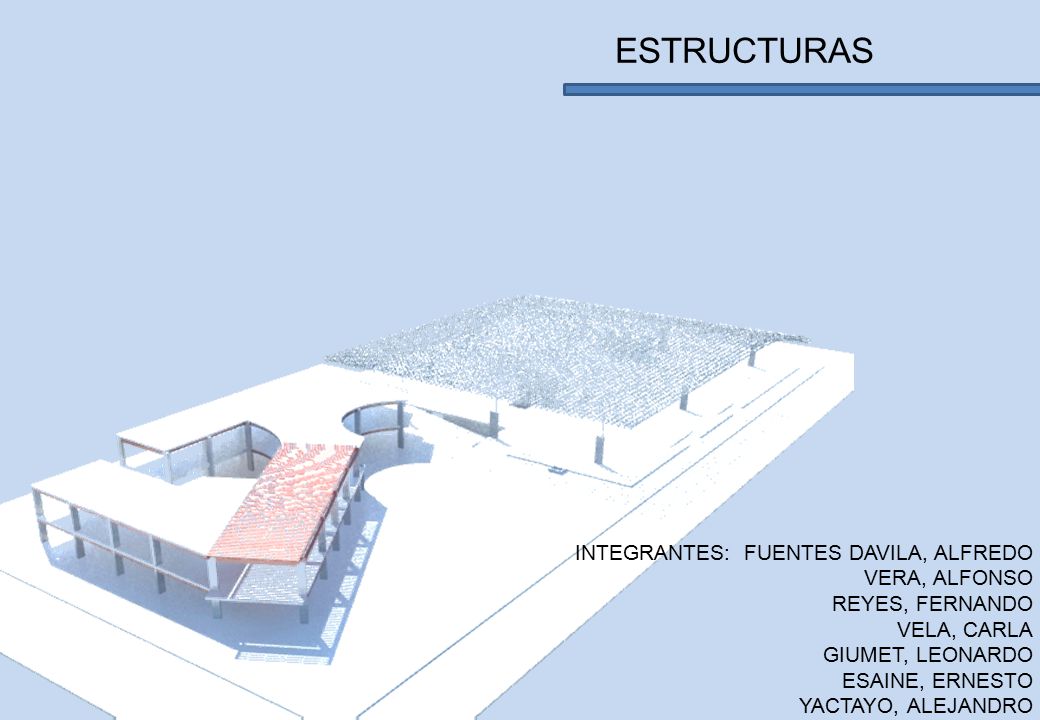

ESTRUCTURAS INTEGRANTES: FUENTES DAVILA, ALFREDO VERA, ALFONSO

Presentación del tema: "ESTRUCTURAS INTEGRANTES: FUENTES DAVILA, ALFREDO VERA, ALFONSO"— Transcripción de la presentación:

1 ESTRUCTURAS INTEGRANTES: FUENTES DAVILA, ALFREDO VERA, ALFONSO
REYES, FERNANDO VELA, CARLA GIUMET, LEONARDO ESAINE, ERNESTO YACTAYO, ALEJANDRO

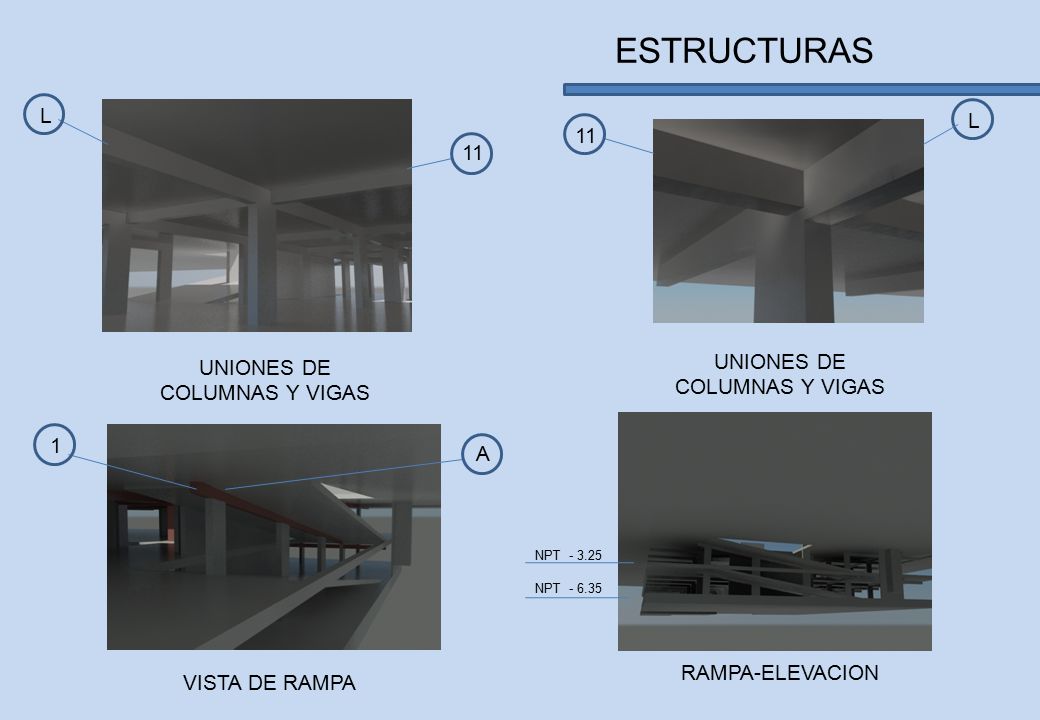

2 ESTRUCTURAS L L 11 11 UNIONES DE COLUMNAS Y VIGAS
NPT NPT RAMPA-ELEVACION VISTA DE RAMPA

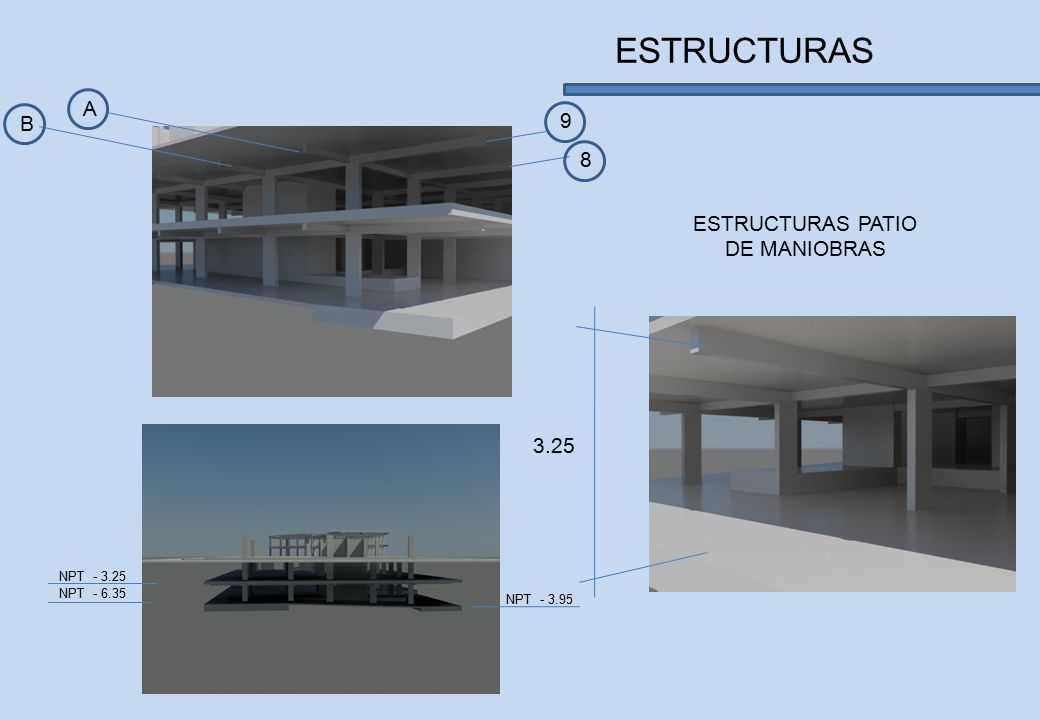

3 ESTRUCTURAS PATIO DE MANIOBRAS
9 8 ESTRUCTURAS PATIO DE MANIOBRAS 3.25 NPT NPT NPT

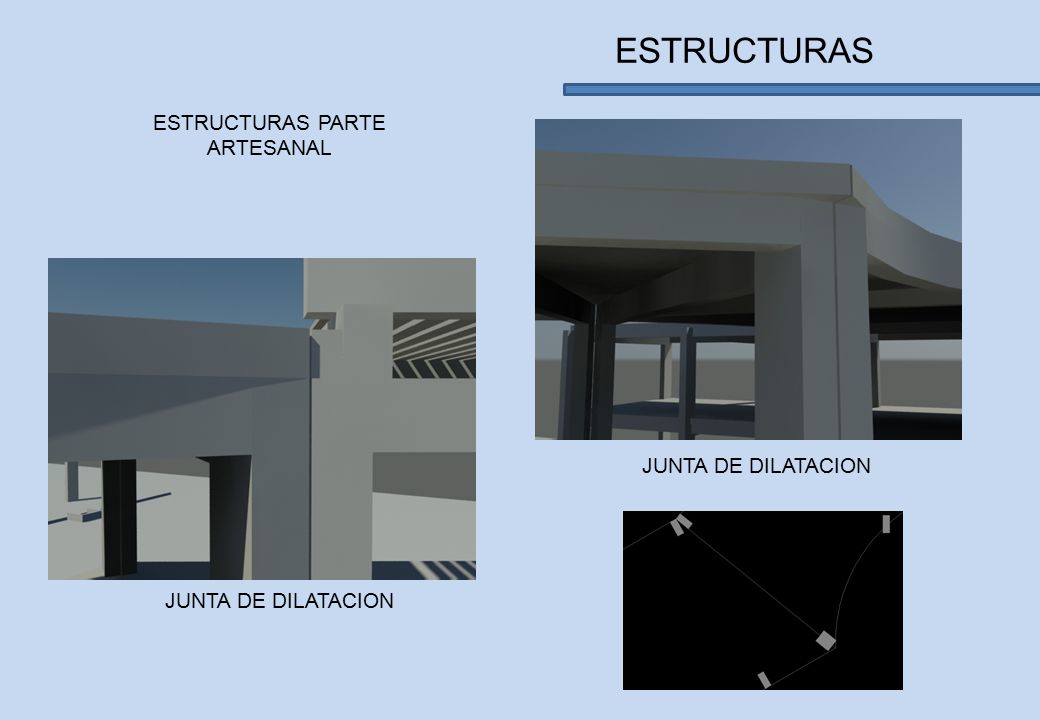

4 ESTRUCTURAS PARTE ARTESANAL
JUNTA DE DILATACION JUNTA DE DILATACION

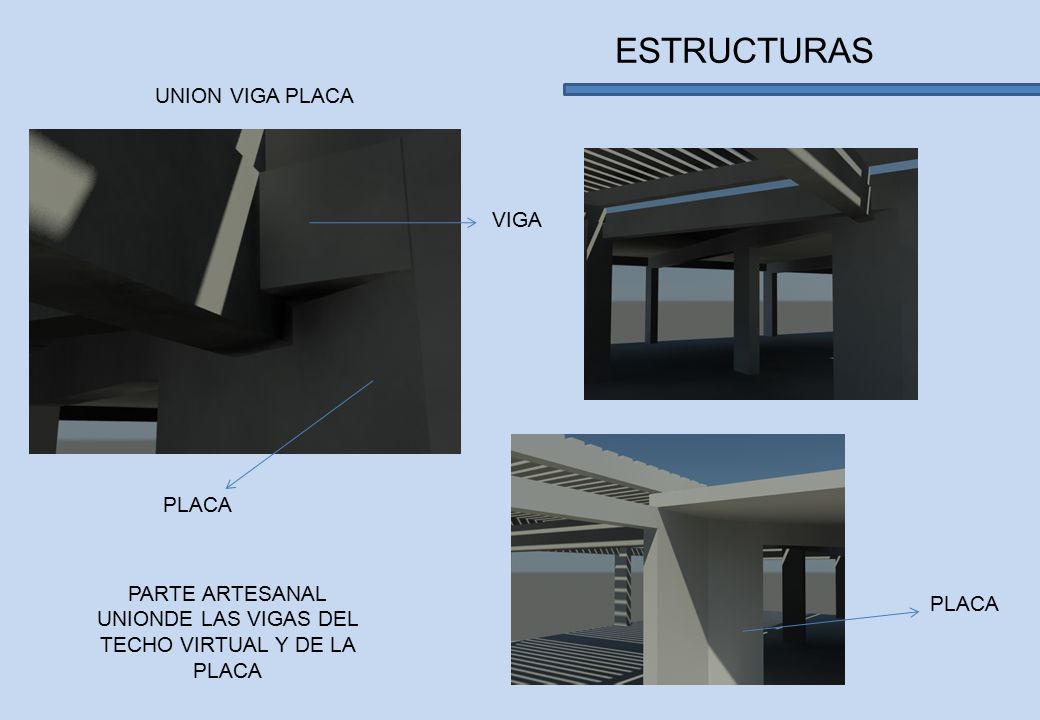

5 PARTE ARTESANAL UNIONDE LAS VIGAS DEL TECHO VIRTUAL Y DE LA PLACA
ESTRUCTURAS UNION VIGA PLACA VIGA PLACA PARTE ARTESANAL UNIONDE LAS VIGAS DEL TECHO VIRTUAL Y DE LA PLACA PLACA

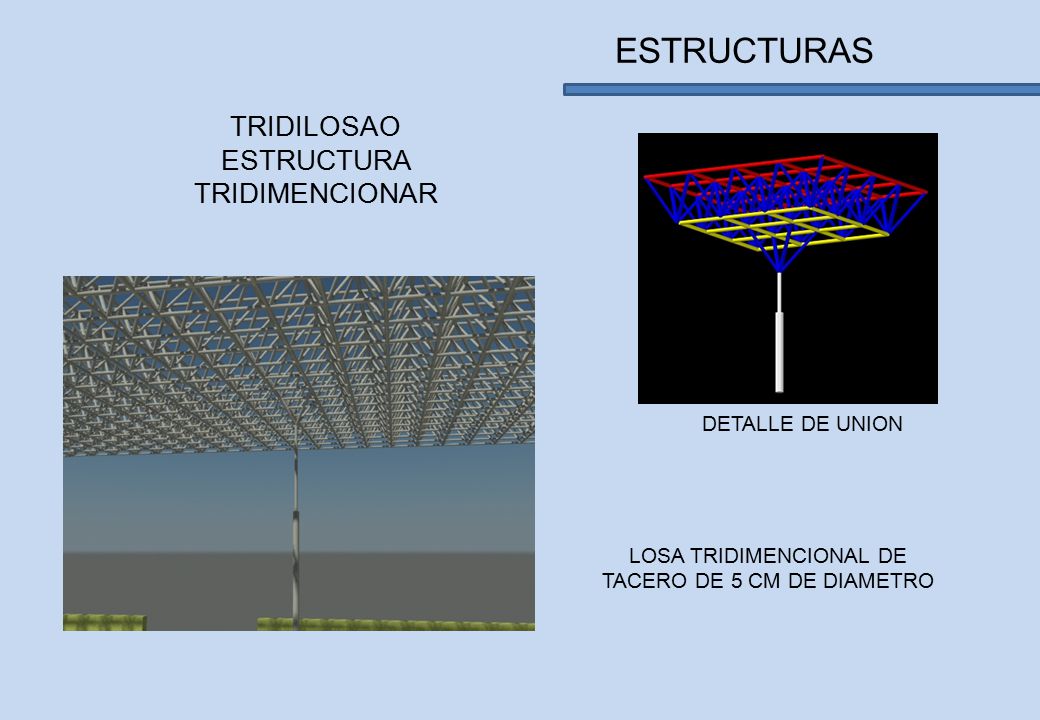

6 ESTRUCTURAS TRIDILOSAO ESTRUCTURA TRIDIMENCIONAR DETALLE DE UNION
LOSA TRIDIMENCIONAL DE TACERO DE 5 CM DE DIAMETRO

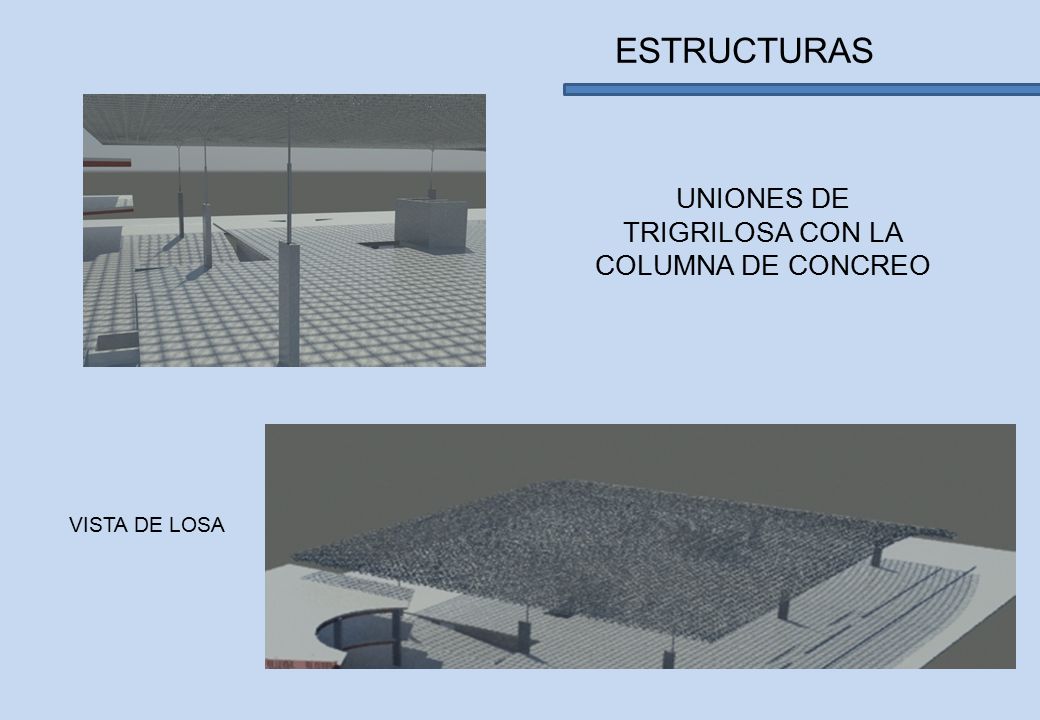

7 UNIONES DE TRIGRILOSA CON LA COLUMNA DE CONCREO
ESTRUCTURAS UNIONES DE TRIGRILOSA CON LA COLUMNA DE CONCREO VISTA DE LOSA

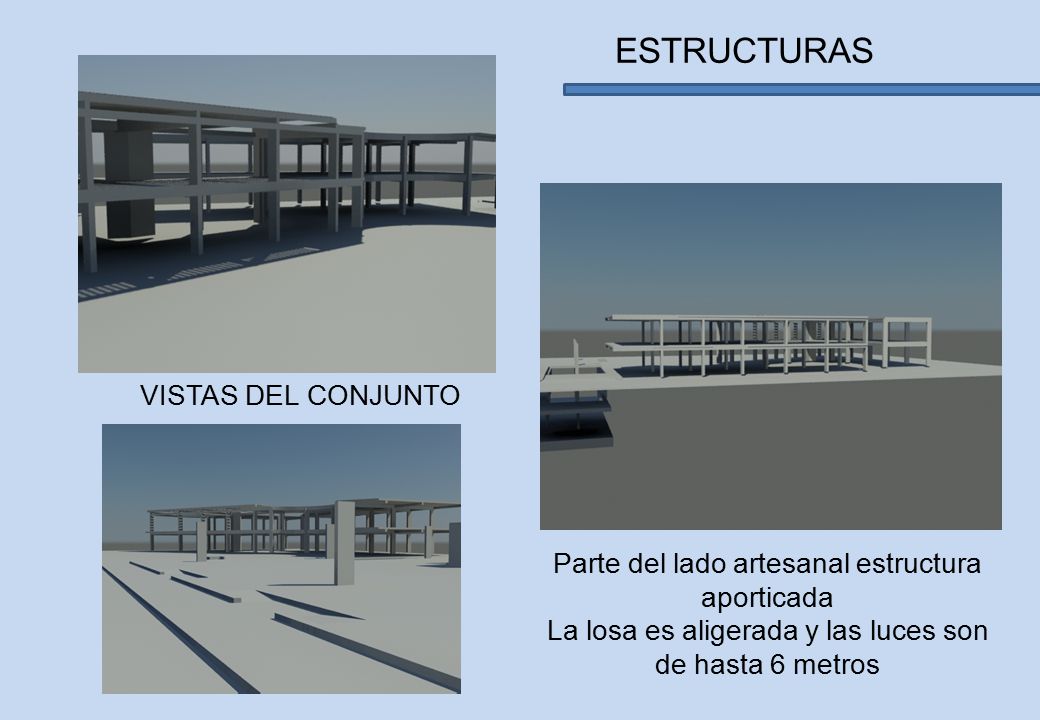

8 ESTRUCTURAS VISTAS DEL CONJUNTO
Parte del lado artesanal estructura aporticada La losa es aligerada y las luces son de hasta 6 metros

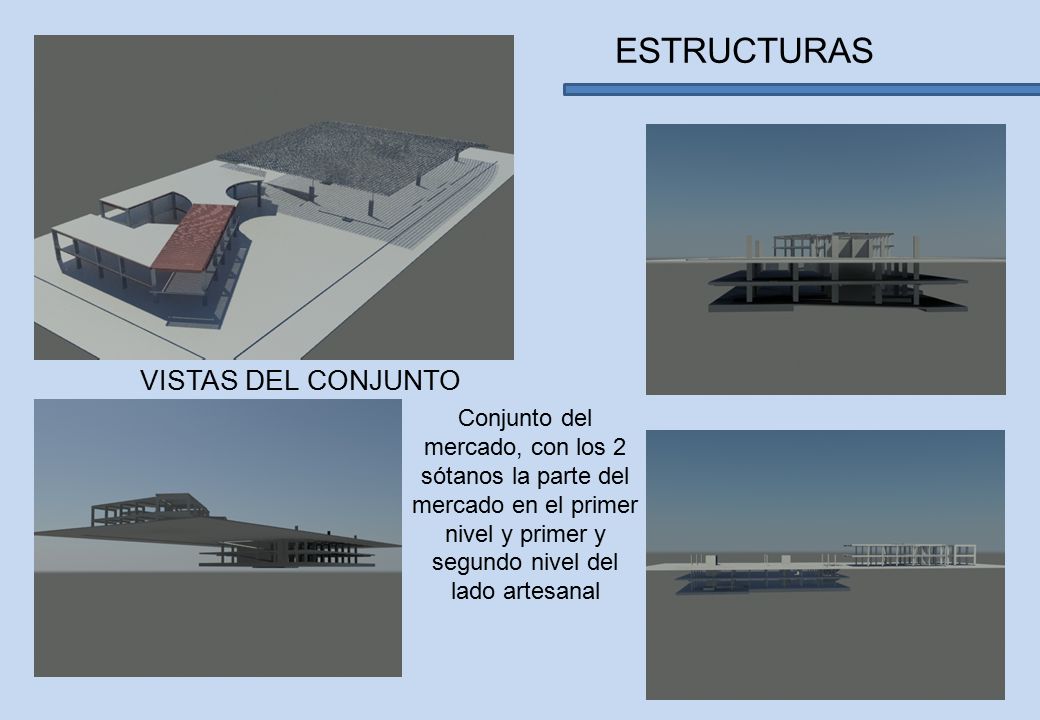

9 ESTRUCTURAS VISTAS DEL CONJUNTO
Conjunto del mercado, con los 2 sótanos la parte del mercado en el primer nivel y primer y segundo nivel del lado artesanal

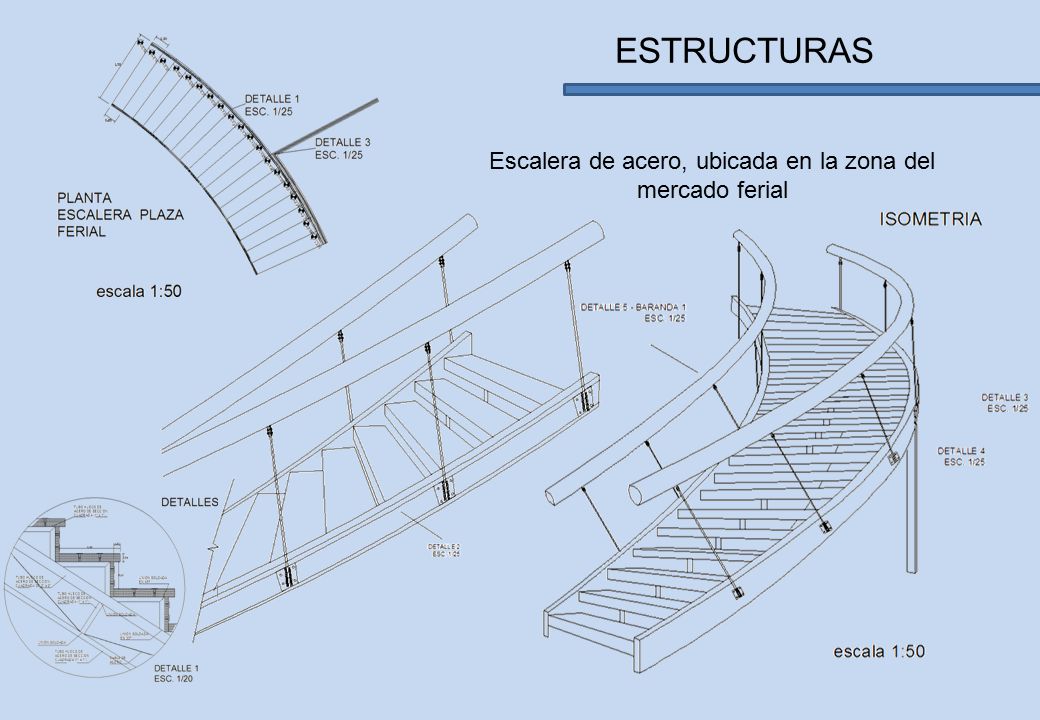

10 Escalera de acero, ubicada en la zona del mercado ferial
ESTRUCTURAS Escalera de acero, ubicada en la zona del mercado ferial

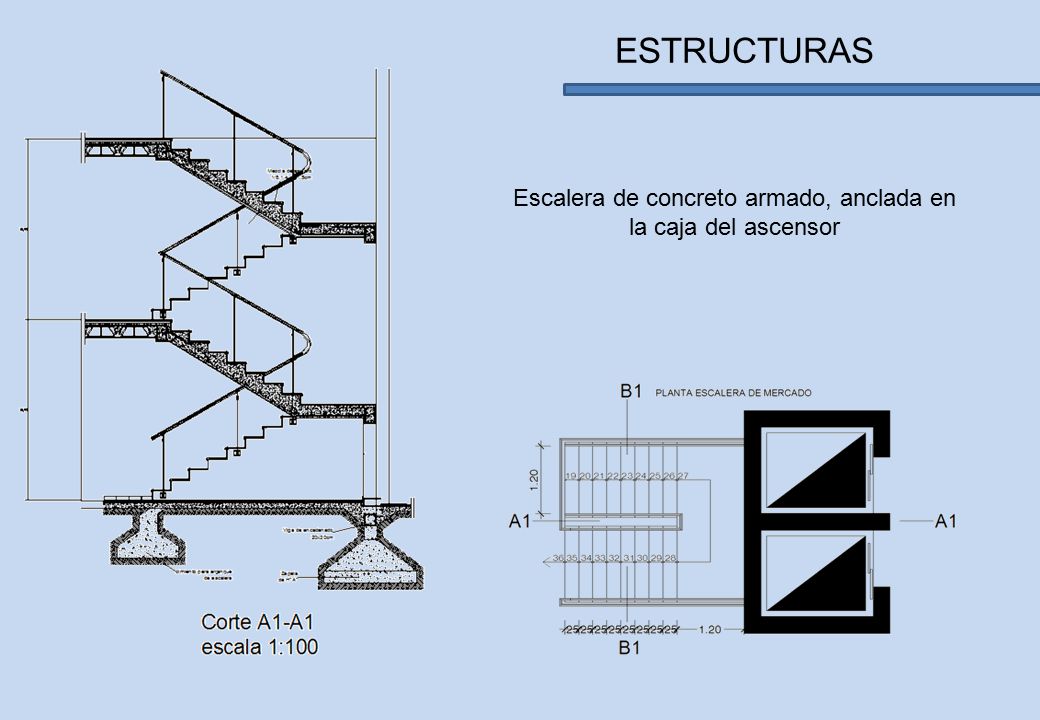

11 Escalera de concreto armado, anclada en la caja del ascensor
ESTRUCTURAS Escalera de concreto armado, anclada en la caja del ascensor
