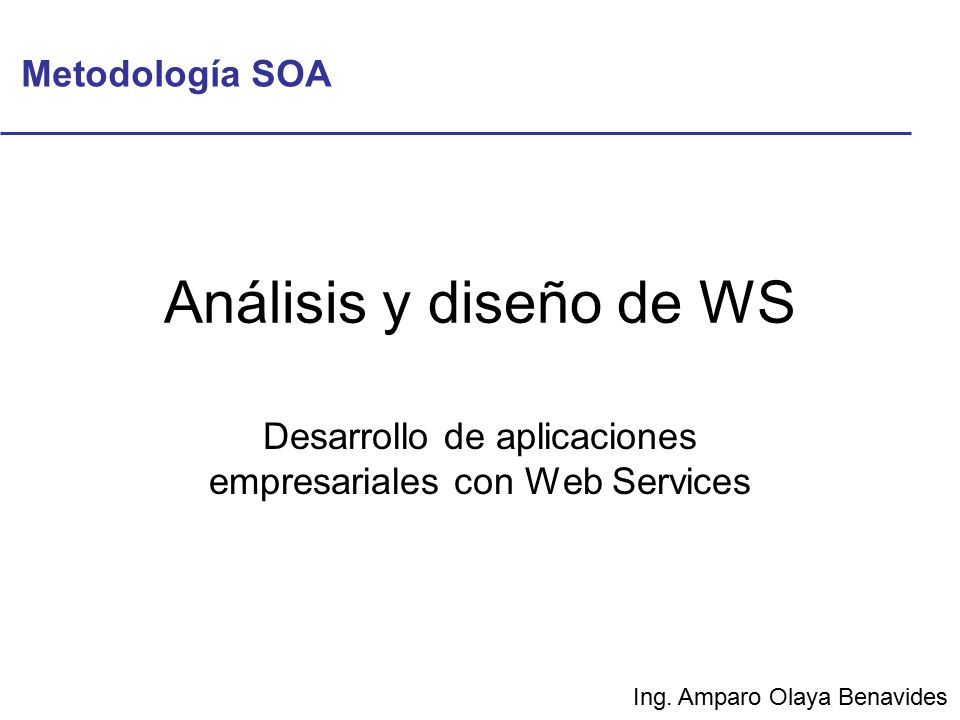

Metodología SOA Análisis y diseño de WS Desarrollo de aplicaciones empresariales con Web Services Ing. Amparo Olaya Benavides

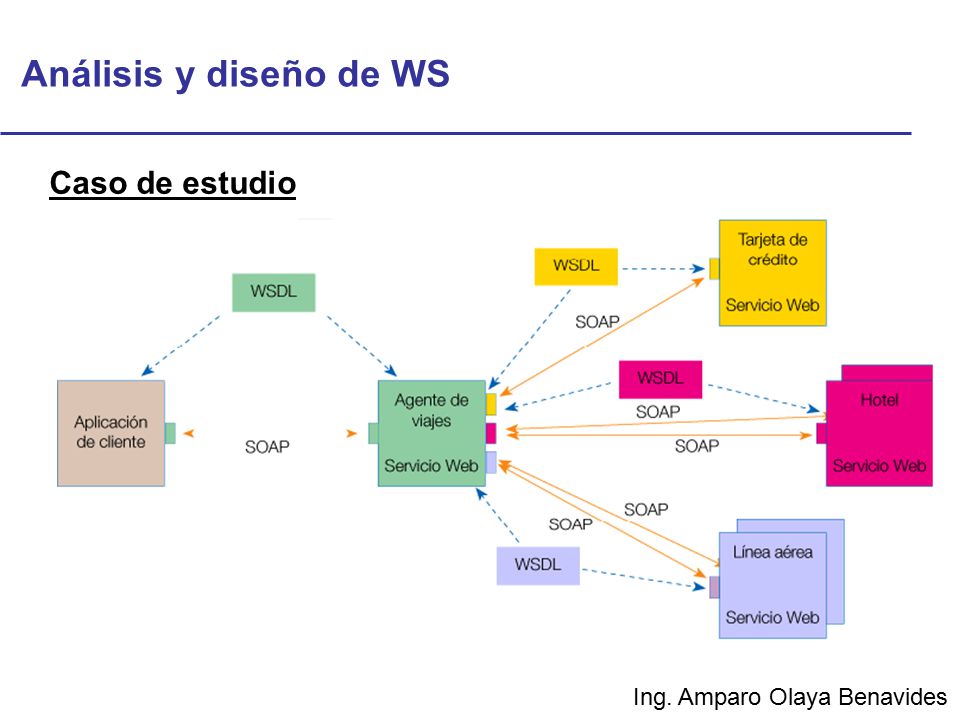

2 Análisis y diseño de WS Caso de estudio Ing. Amparo Olaya Benavides

3 Análisis y diseño de WS Requerimientos Funcionales Ref. Requerimientos

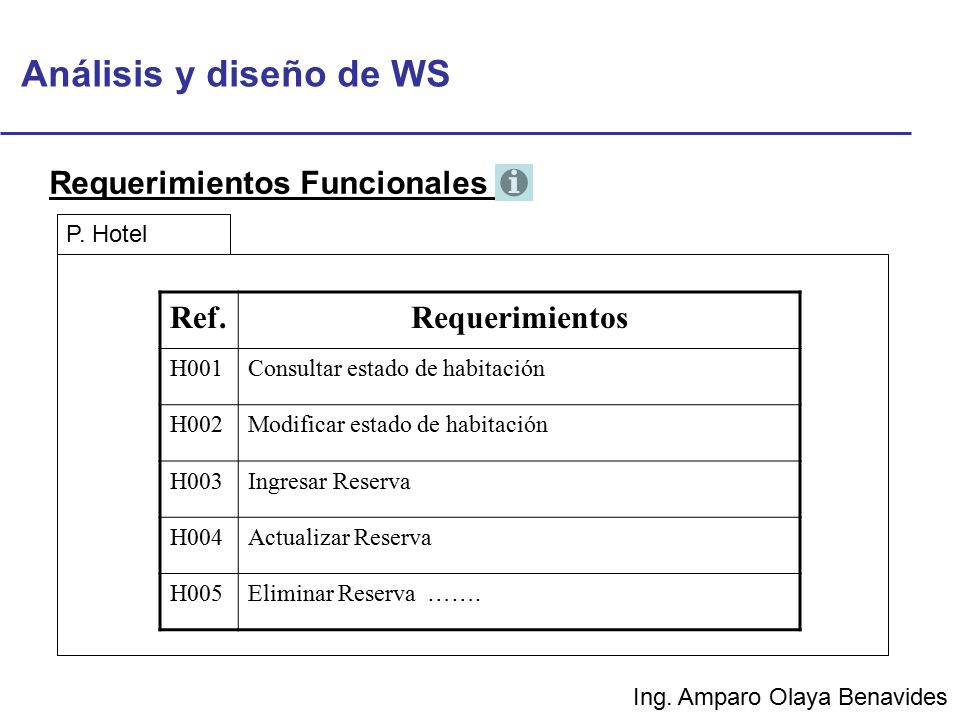

P. Hotel Ref. Requerimientos H001 Consultar estado de habitación H002 Modificar estado de habitación H003 Ingresar Reserva H004 Actualizar Reserva H005 Eliminar Reserva ……. Ing. Amparo Olaya Benavides

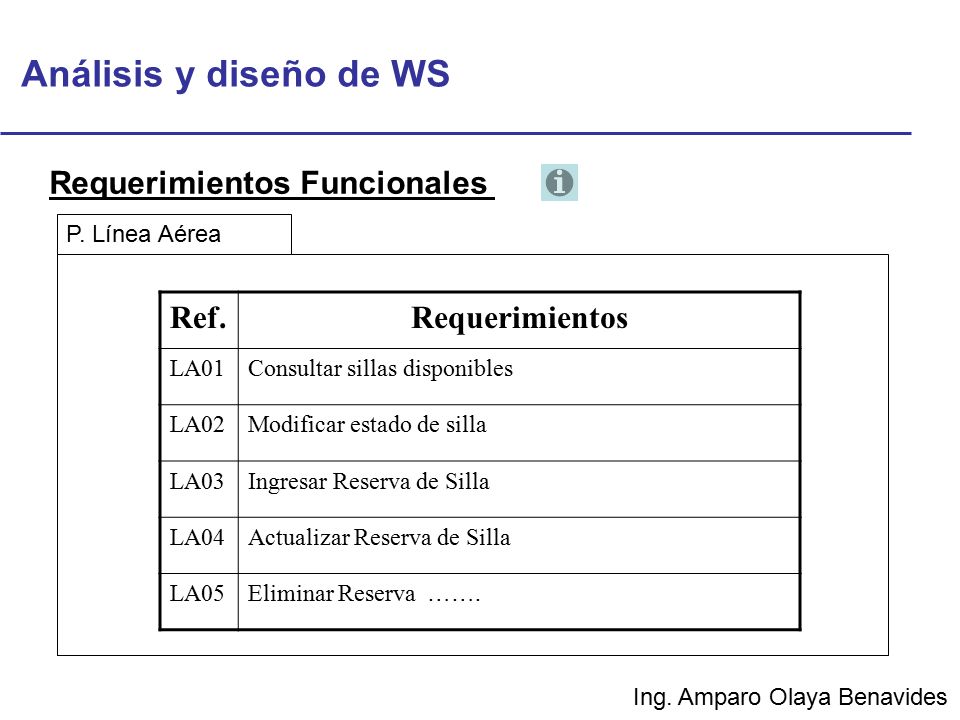

4 Análisis y diseño de WS Requerimientos Funcionales Ref. Requerimientos
P. Línea Aérea Ref. Requerimientos LA01 Consultar sillas disponibles LA02 Modificar estado de silla LA03 Ingresar Reserva de Silla LA04 Actualizar Reserva de Silla LA05 Eliminar Reserva ……. Ing. Amparo Olaya Benavides

5 Análisis y diseño de WS Requerimientos No Funcionales Ref. Req.

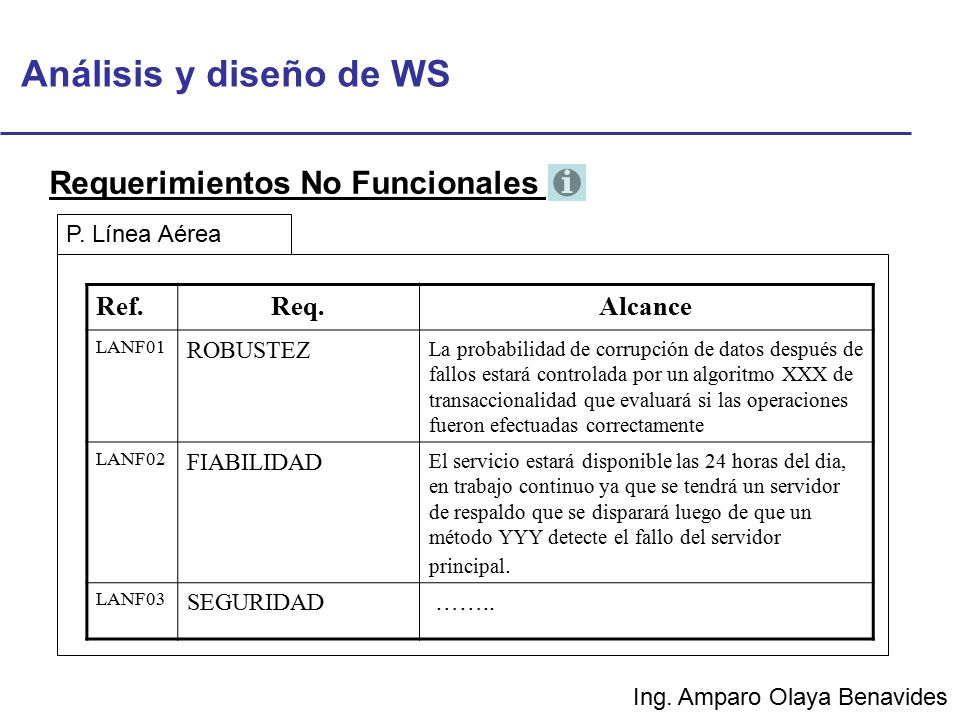

P. Línea Aérea Ref. Req. Alcance LANF01 ROBUSTEZ La probabilidad de corrupción de datos después de fallos estará controlada por un algoritmo XXX de transaccionalidad que evaluará si las operaciones fueron efectuadas correctamente LANF02 FIABILIDAD El servicio estará disponible las 24 horas del dia, en trabajo continuo ya que se tendrá un servidor de respaldo que se disparará luego de que un método YYY detecte el fallo del servidor principal. LANF03 SEGURIDAD …….. Ing. Amparo Olaya Benavides

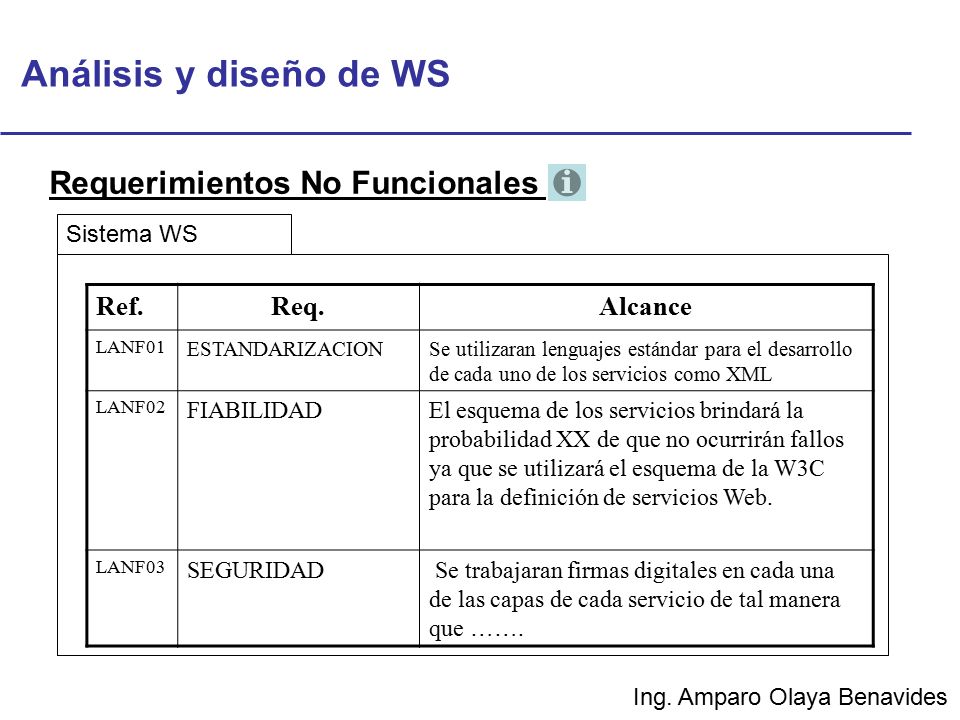

6 Análisis y diseño de WS Requerimientos No Funcionales Ref. Req.
Sistema WS Ref. Req. Alcance LANF01 ESTANDARIZACION Se utilizaran lenguajes estándar para el desarrollo de cada uno de los servicios como XML LANF02 FIABILIDAD El esquema de los servicios brindará la probabilidad XX de que no ocurrirán fallos ya que se utilizará el esquema de la W3C para la definición de servicios Web. LANF03 SEGURIDAD Se trabajaran firmas digitales en cada una de las capas de cada servicio de tal manera que ……. Ing. Amparo Olaya Benavides

7 Análisis y diseño de WS Requerimientos del Dominio

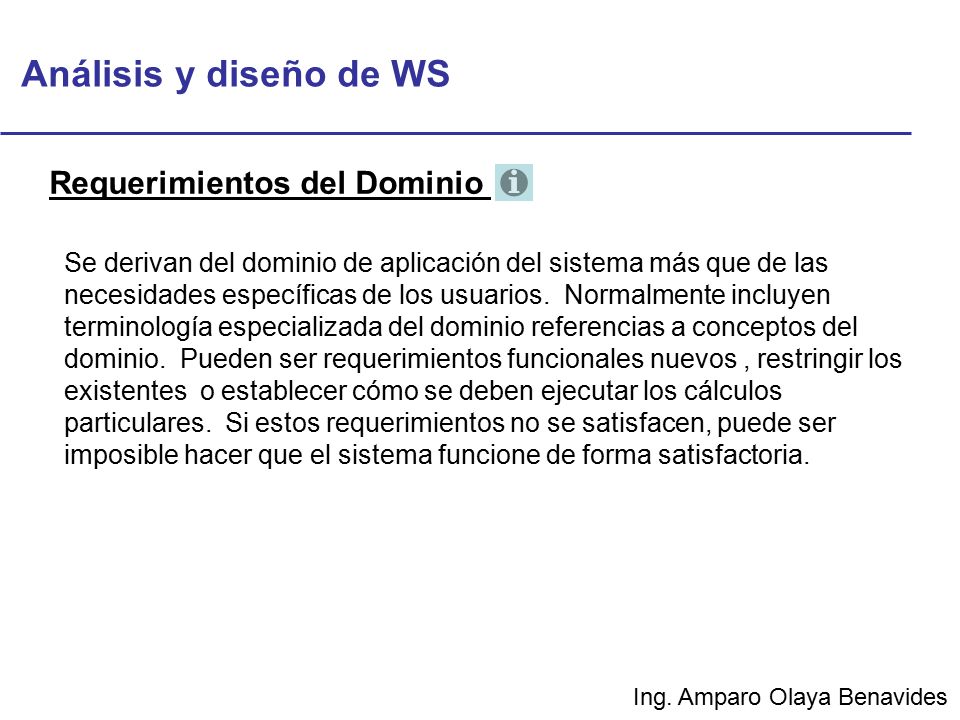

Se derivan del dominio de aplicación del sistema más que de las necesidades específicas de los usuarios. Normalmente incluyen terminología especializada del dominio referencias a conceptos del dominio. Pueden ser requerimientos funcionales nuevos , restringir los existentes o establecer cómo se deben ejecutar los cálculos particulares. Si estos requerimientos no se satisfacen, puede ser imposible hacer que el sistema funcione de forma satisfactoria. Ing. Amparo Olaya Benavides

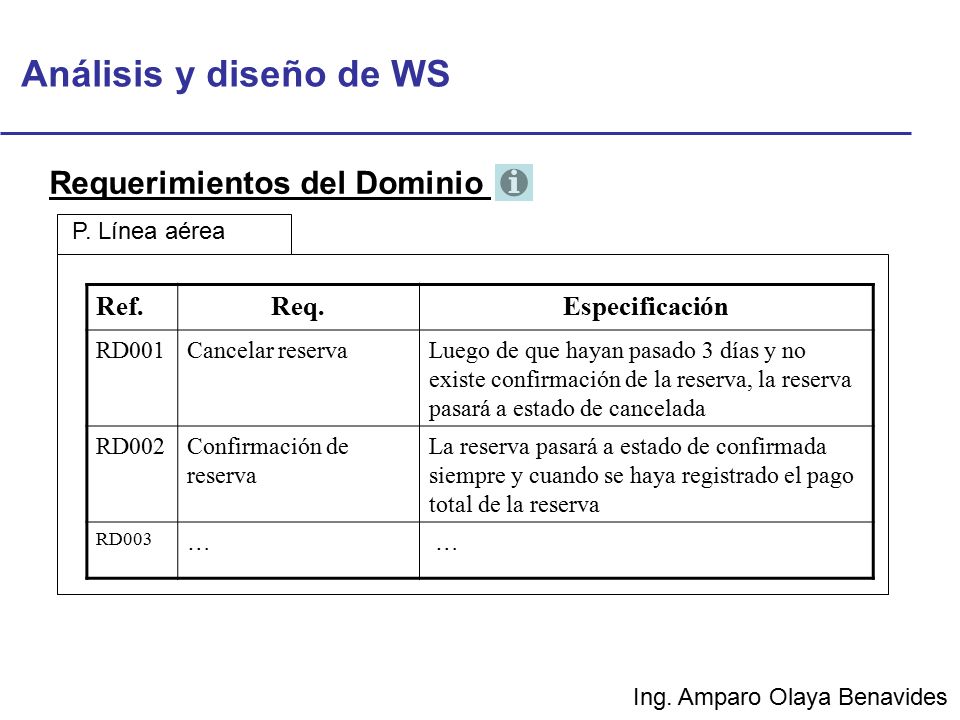

8 Análisis y diseño de WS Requerimientos del Dominio Ref. Req.
P. Línea aérea Ref. Req. Especificación RD001 Cancelar reserva Luego de que hayan pasado 3 días y no existe confirmación de la reserva, la reserva pasará a estado de cancelada RD002 Confirmación de reserva La reserva pasará a estado de confirmada siempre y cuando se haya registrado el pago total de la reserva RD003 … Ing. Amparo Olaya Benavides

9 Análisis y diseño de WS Diagrama de Casos de uso P. Línea Aérea
Servicio Solicitante Gestionar reservas Modificar reserva Ingresar reserva Cancelar reserva Validar Ingreso <<include>> Ing. Amparo Olaya Benavides

10 Análisis y diseño de WS Plantilla de Casos de uso
# Ref Caso de Uso <nombre del caso de uso> Versión <numero de versión y fecha> Actor/es Tipo P/S/O Descripción Referencias Cruzadas C.U Referencias cruzadas a casos de uso R.F Referencias cruzadas a requerimientos Precondición <precondición del caso de uso> Escenario Normal ACCION ACTOR/ES RESPUESTA DEL SISTEMA. Postcondición <postcondición del caso de uso> Excepciones Frecuencia esperada <nº de veces> veces / <unidad de tiempo> Importancia {sin importancia, importante, vital} Urgencia {puede esperar, hay presión, inmediatamente} Comentarios <comentarios adicionales> Ing. Amparo Olaya Benavides

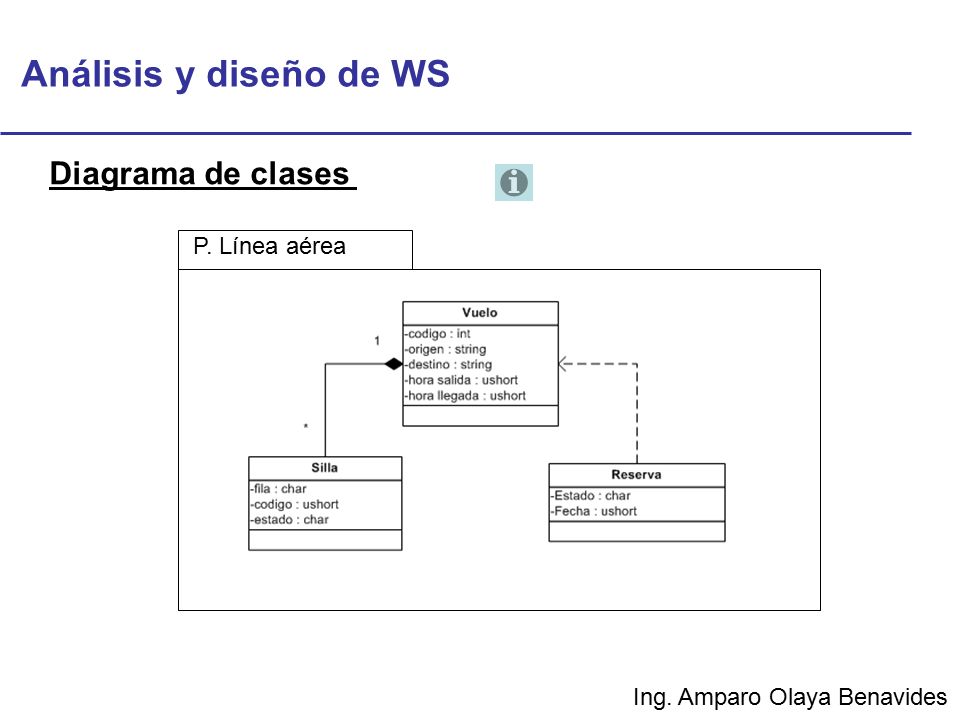

11 Análisis y diseño de WS Diagrama de clases P. Línea aérea
Ing. Amparo Olaya Benavides

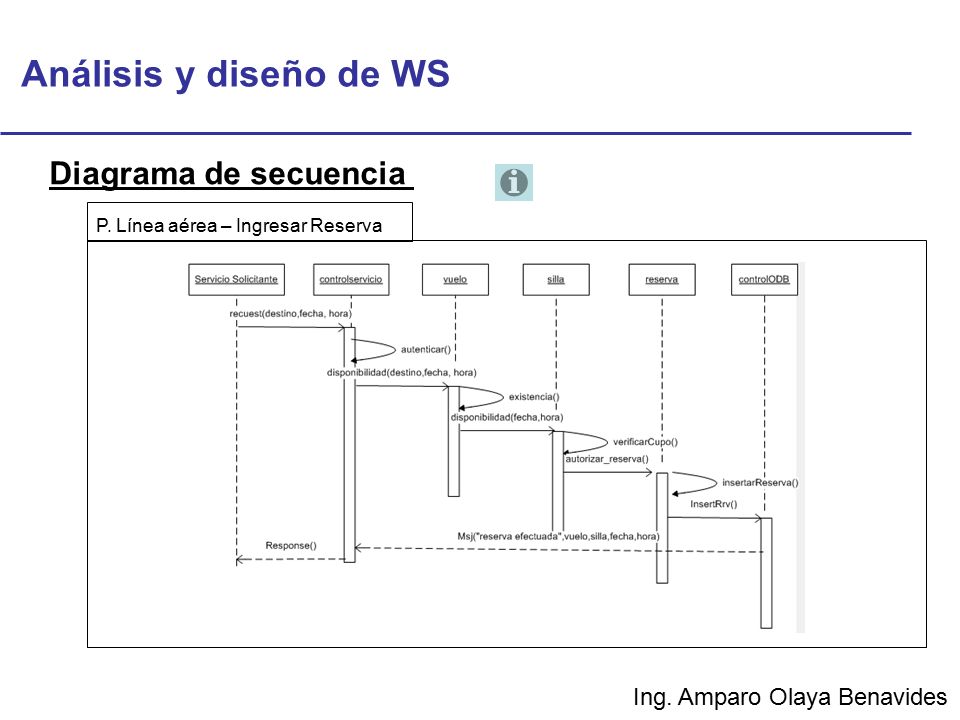

12 Análisis y diseño de WS Diagrama de secuencia
P. Línea aérea – Ingresar Reserva Ing. Amparo Olaya Benavides

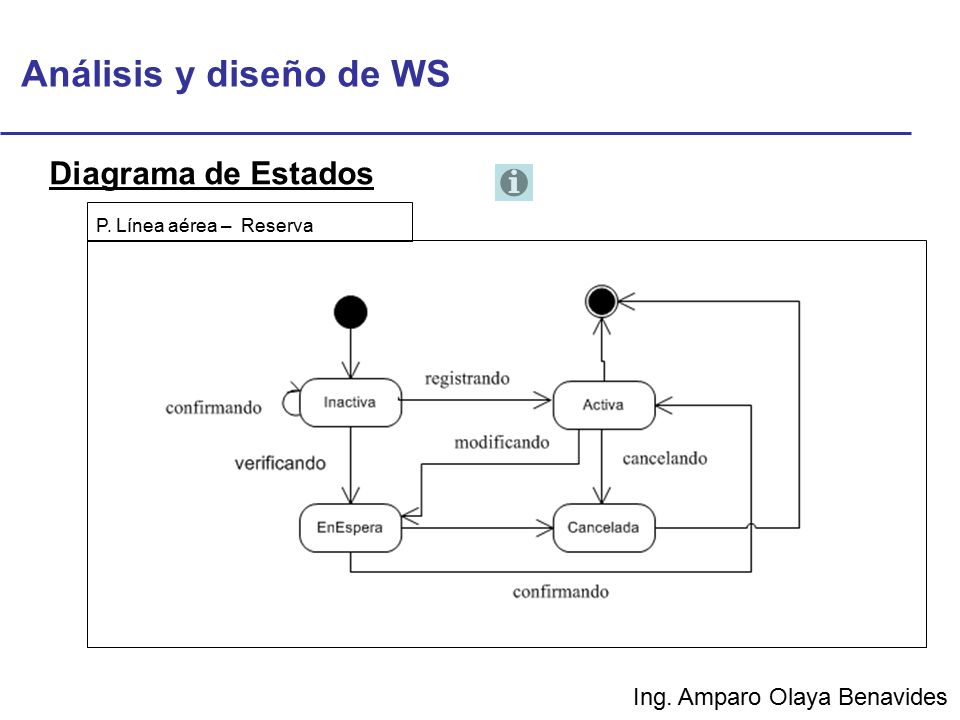

13 Análisis y diseño de WS Diagrama de Estados
P. Línea aérea – Reserva Ing. Amparo Olaya Benavides

14 Análisis y diseño de WS Diagrama de Estados Estados

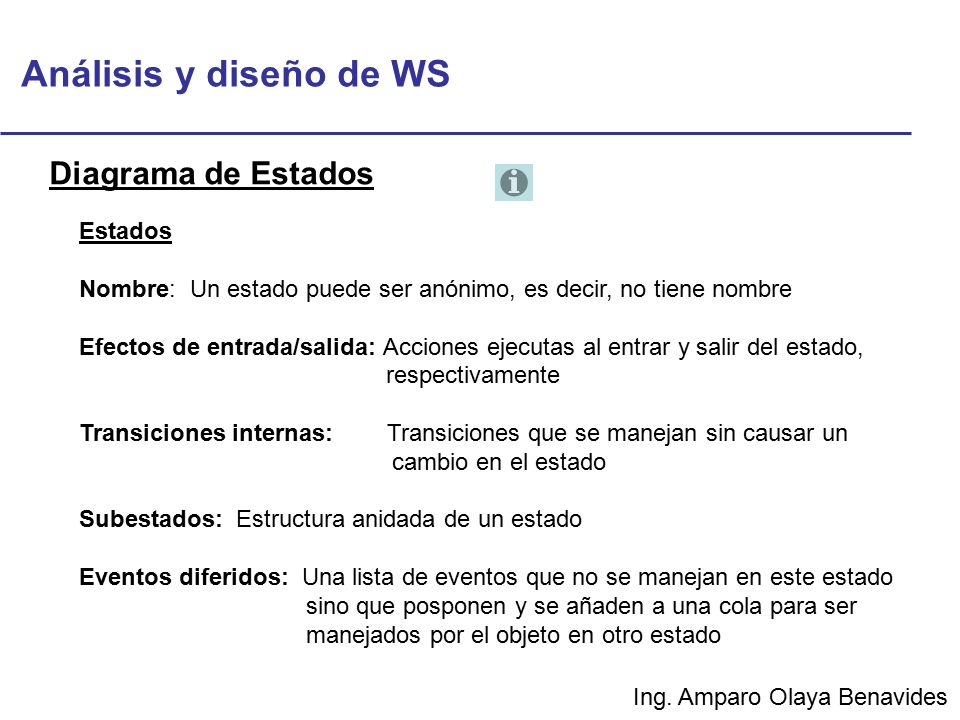

Nombre: Un estado puede ser anónimo, es decir, no tiene nombre Efectos de entrada/salida: Acciones ejecutas al entrar y salir del estado, respectivamente Transiciones internas: Transiciones que se manejan sin causar un cambio en el estado Subestados: Estructura anidada de un estado Eventos diferidos: Una lista de eventos que no se manejan en este estado sino que posponen y se añaden a una cola para ser manejados por el objeto en otro estado Ing. Amparo Olaya Benavides

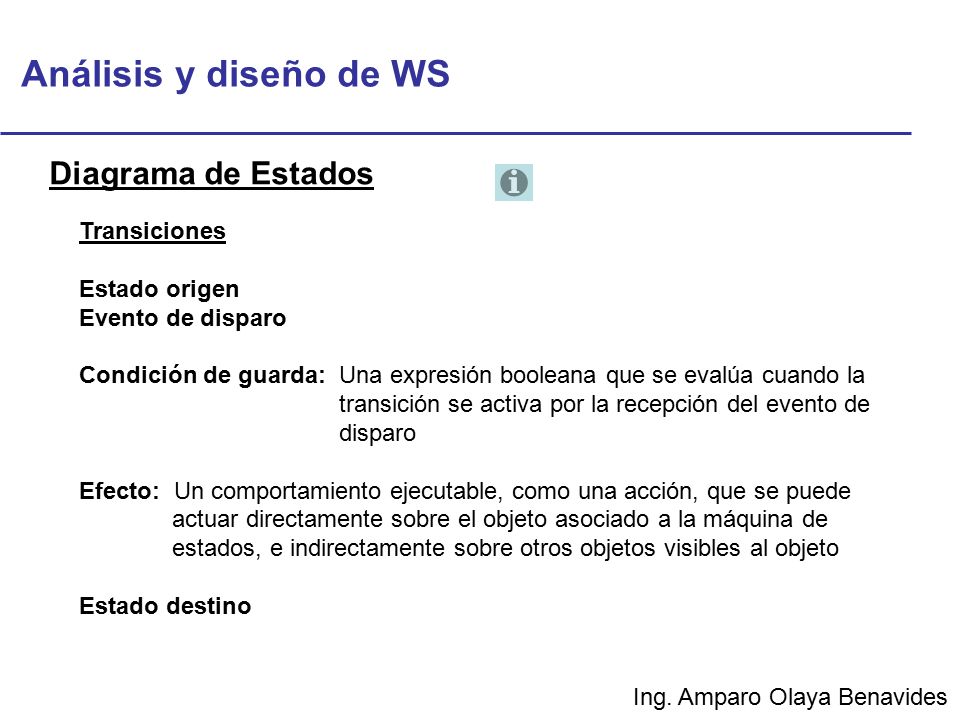

15 Análisis y diseño de WS Diagrama de Estados Transiciones Estado origen
Evento de disparo Condición de guarda: Una expresión booleana que se evalúa cuando la transición se activa por la recepción del evento de disparo Efecto: Un comportamiento ejecutable, como una acción, que se puede actuar directamente sobre el objeto asociado a la máquina de estados, e indirectamente sobre otros objetos visibles al objeto Estado destino Ing. Amparo Olaya Benavides

16 Análisis y diseño de WS Especificación de los estados Activada
Efecto de entrada Entry/ registrando_reserva() or confirmando_reserva() Exit/ Confirmando_transaccion nuevoObjeto do autoTest Efecto de salida Transición interna Actividad do Evento diferido Ing. Amparo Olaya Benavides

17 Análisis y diseño de WS Tipos de Artefactos
Artefactos de despliegue. Son los necesarios y suficientes para formar un sistema ejecutable (DLL, EXE). Artefactos producto del trabajo. Productos que quedan al final del procesos de desarrollo (class, aspx, asp…..) Artefactos de ejecución. Se crean como consecuencia de un sistema en ejecución, tales como en .NET, el cual se instancia a partir de una DLL Ing. Amparo Olaya Benavides

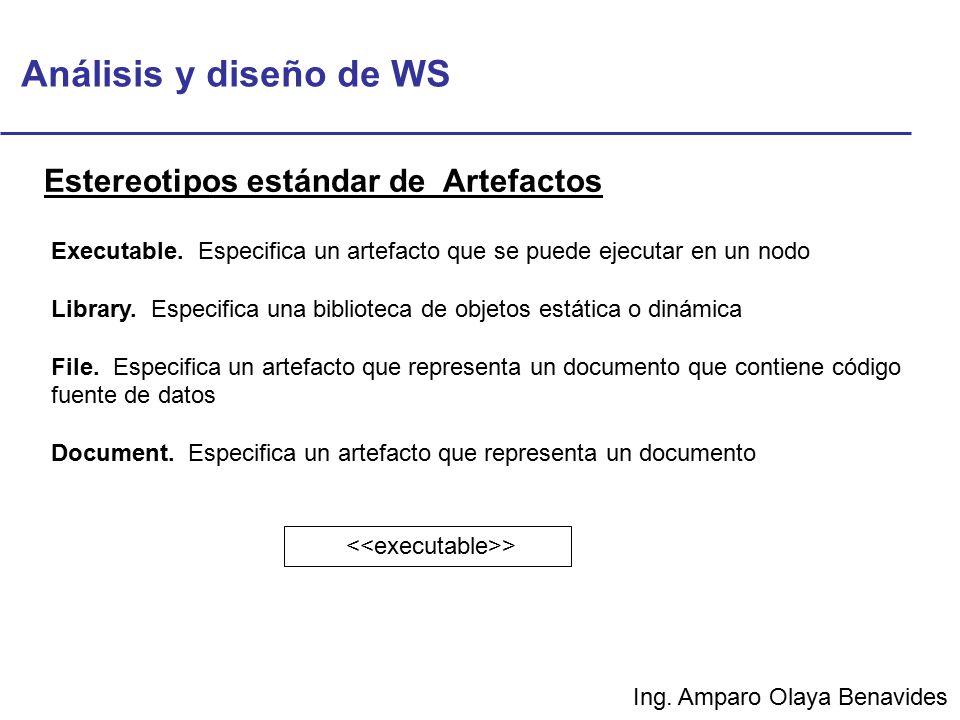

18 Análisis y diseño de WS Estereotipos estándar de Artefactos
Executable. Especifica un artefacto que se puede ejecutar en un nodo Library. Especifica una biblioteca de objetos estática o dinámica File. Especifica un artefacto que representa un documento que contiene código fuente de datos Document. Especifica un artefacto que representa un documento <<executable>> Ing. Amparo Olaya Benavides
