UNIVERSIDAD NACIONAL EXPERIMENTAL POLITÉCNICA “ANTONIO JOSÉ DE SUCRE” VICE-RECTORADO PUERTO ORDAZ CANALES DE TRANSMISIÓN DE DATOS Profesor: Ing. Romero Henry Integrantes: Grimon, Yoel Negrón, Carlos

2 CANAL O MEDIO DE TRANSMISIÓN
Se define como el medio por el cual son transmitidos los datos contenidos en una señal desde un punto a otro. Cable de fibra óptica Antena parabólica Satélite Así mismo la capacidad de un canal se conoce como la cantidad máxima de información que se puede transmitir por este.

3 Características de un Sistema de transmisión
Velocidad de Transmisión: Velocidad, expresada en bits por segundo (bps) a la que se pueden transmitir los datos. Ancho de Banda: El ancho de banda de la señal transmitida estará limitado por el transmisor y por la naturaleza del medio de transmisión

4 Características de un Sistema de transmisión
Ruido: Nivel medio de ruido que se presenta a través del canal de transmisión. Las limitaciones para una canal de transmisión, en cuanto al ancho de banda, dificultad de transmisión, interferencias y velocidad, surgen mayormente por las características físicas del canal o del transmisor utilizado.

5 Otras Características
También se debe tomar en cuenta lo siguiente para determinar la distancia y velocidad de transmisión: Dificultad de Transmisión: estas como la atenuación limitan la distancia. En los medios guiados, el par trenzado sufre mayores adversidades que el cable coaxial que a su vez es mas vulnerable que la fibra óptica.

6 Interferencias: Se presentan cuando se trabaja con dos señales con bandas de frecuencia muy próximas. Son mas relevantes en los medios no guiados, sin embargo en los medios guiados, las emisoras de cables cercanos pueden causar interferencias por lo que es conveniente apantallar el medio guiado que se utilice. Receptores: Los medios guiados pueden usarse para enlazar punto a punto o enlaces compartidos, por lo que se necesitan conectores los que atenuarían la señal y disminuiría la velocidad y distancia de transmisión.

7 Señales Analógicas y Digitales

8 Señales Analógicas y Digitales

9 Ventajas y Desventajas
Caracteristicas en las Señales Analógicas: Mayor resistencia a la atenuación, sin embargo es sensible al ruido ya que para transmisiones a largas distancias los sistemas necesitan amplificadores que inyecten energía a la señal. Lamentablemente los amplificadores también dan mayor energía a los componentes del ruido, además de que si la señal contiene datos digitales los amplificadores solo agravaran los errores.

10 Ventajas y Desventajas
Caracteristicas en las Señales Digitales: Mayor resistencia al ruido y mas económico, pero mas susceptible a la atenuación. Actualmente es las transmisión mas utilizada en parte por las siguientes razones: Tecnología Digital: Avance en la circuitería digital. Integridad de los datos: Repetidores no acumulan ruido por lo que se puede transmitir aun con sistemas inferiores. Utilización de la capacidad: Es necesaria la multiplexación para usar todo el ancho de banda de los canales de transmisión actuales.

11 TRANSMISIÓN DE DATOS ANALÓGICOS Y DIGITALES
Según los Datos de Entrada: Señal analógica Señal digital Datos analógicos Hay dos alternativas: (1) La señal ocupa el mismo espectro que los datos analógicos (2) Los datos analógicos se codifican ocupando una porción distinta del espectro. Datos digitales Los datos digitales se codifican usando un módem para generar una señal analógica Hay dos alternativas: (1) La señal consiste en dos niveles de tensión que representan valores binarios. (2) Los datos digitales se codifican para producir una señal digital con las propiedades deseadas.

12 Según el Procesamiento de la Señal :
Transmisión Analógica Transmisión Digital Señal Analógica Se propaga a través de amplificadores; se trata de igual manera si la señal se usa para representar datos analógicos o digitales. Se supone que la señal analógica representa datos digitales. La señal se propaga a través de repetidores; en cada repetidor, los datos digitales se obtienen de la señal de entrada y se usan para regenerar una nueva señal analógica de salida. Señal Digital No se usa. La señal digital representa una cadena de unos o ceros, los cuales pueden representar datos digitales o pueden ser resultados de la codificación de datos analógicos. La señal se propaga a través de repetidores; en cada repetidor se recupera la cadena de unos y ceros de la señal de entrada, a partir de los cuales se genera la nueva cadena de salida.

13 VELOCIDAD DE SEÑALIZACIÓN DE NYQUIST
Nyquist determino que la máxima velocidad alcanzable para un ancho de banda dado es dos veces dicho ancho de banda si no existe ruido. También se conoce como una condición que se produce cuando la frecuencia de la señal de muestreo es igual al doble de la frecuencia máxima de la señal de información. Esto es FS = 2 FM Donde : FS es la frecuencia de la señal de muestreo FM es la frecuencia máxima de la señal de información).

14 CAPACIDAD DE CANAL DE SHANNON
La capacidad de un canal de comunicación es la cantidad máxima de información que puede transportar dicho canal de forma fiable, es decir, con una probabilidad de error tan pequeña como se quiera. Normalmente se expresa en bits/s (bps). Es posible transmitir información libre de ruido siempre y cuando la tasa de información no exceda la capacidad del canal .

15 La capacidad teórica máxima de un canal de comunicaciones limitado en banda con ruido AWGN (ruido blanco aditivo gausiano) responde a la ecuación: C: capacidad del canal, en bits por segundo B: ancho de banda del canal SNR: relación señal ruido

16

17 Atenuación Dificultades en la Transmisión Distorsión del Retardo Ruido
En un sistema de transmisión se sabe que la señal recibida no será exactamente igual a la señal emitida esto es debido a ciertas interferencias o dificultades durante la transmisión de la información. Estas pueden ser: Atenuación Distorsión del Retardo Ruido

18 Dificultades en la Transmisión
Atenuación Es el proceso en el que la energía de una señal disminuye a medida que esta es transmitida a mayor distancia en cualquier sistema de transmisión. En los medios guiados solo depende de la distancia mientras que en los no guiados también depende de las condiciones atmosféricas.

19 Dificultades en la Transmisión
Consideraciones de la señal recibida con respecto a la atenuación Suficiente energía para que el circuito receptor pueda detectarla adecuadamente. Nivel suficientemente mayor al ruido de la señal. La atenuación crece en función de la frecuencia

20 Dificultades en la Transmisión
Primeros dos puntos pueden solucionarse fácilmente colocando amplificadores o repetidores según sea la señal transmitida. El tercer punto va dirigido especialmente para señales analógicas. Esto puede solucionarse mediante la ecualización; en las líneas telefónicas se suele cambiar las propiedades eléctricas del canal usando bobinas de carga que suavicen la atenuación.

21 Dificultades en la Transmisión

22 Dificultades en la Transmisión
La atenuación puede calcularse mediante la siguiente ecuación: P1000: potencia de referencia para una potencia conocida a 1000 Hz Pf: potencia medida para una frecuencia “f” cualquiera

23 Dificultades en la Transmisión
Distorsión de Retardo Se debe a que la velocidad de propagación de la señal en el canal varía con la frecuencia. Para una señal de banda limitada, la velocidad tiende a ser mayor cerca de la frecuencia central y disminuye al acercarse a los extremos de la banda. De acuerdo con esto, las distintas componentes en frecuencia llegarán al receptor en diferentes instantes de tiempo.

24 Dificultades en la Transmisión
De gran importancia en la transmisión de datos digitales. Ejemplo Se desea transmitir una cadena de bits, debido a la distorsión del retardo; algún componente de la señal de un bit podría desplazarse hacia otra posición lo que provocaría un gran error en la información transmitida. Igualmente es aplicada la ecualización para corregir este fenómeno

25 Dificultades en la Transmisión

26 Dificultades en la Transmisión
Ruido Son señales no deseadas que se insertan en la señal transmitida en cualquier punto del canal de transmisión. Se clasifica en: Ruido Térmico Ruido de Intermodulación Diafonía Ruido Impulsivo

27 Dificultades en la Transmisión
Ruido Térmico Se origina por la agitación térmica de los electrones, esta presente en cualquier canal de transmisión y no es posible eliminarlo; especialmente dañino en comunicaciones digitales. Se puede calcular mediante la formula: N = 10 logk + 10log T + 10log B N: Densidad de Potencia del Ruido T: Temperatura Absoluta (K) B: Ancho de Banda

28 Dificultades en la Transmisión
Ejemplo

29 Dificultades en la Transmisión
Ruido de Intermodulación Es la aparición de señales a frecuencias que sean suma o diferencia de las dos frecuencias originales o múltiplos de estas. Se produce cuando existe una no linealidad en el transmisor, receptor o en el sistema de transmisión

30 Dificultades en la Transmisión
Diafonía Ocurre por acoplamientos no deseados entre las líneas que transportan las señales, originando señales inducidas que se agregan a la señal enviada. Ejemplo Al usar el teléfono, en ocasiones puede escucharse otra conversación. Posiblemente por acoplamiento eléctrico entre cables de pares cercanos.

31 Dificultades en la Transmisión
Ruido Impulsivo Se origina con la aparición de picos o pulsos de corta duración y amplitud grande. Se generan por una gran variedad de causas, por ejemplo, perturbaciones electromagnéticas exteriores producidas por el medio ambiente. Es de mayor relevancia en datos digitales que en los analogicos

32 Dificultades en la Transmisión

33 ESPECTRO ELECTROMAGNÉTICO

34 Se clasifican en: Guiados: Son los que proporcionan un camino físico a lo largo de la transmisión. Ej: Pares trenzados, fibra óptica, cables coaxiales No Guiados: Inalámbricos, no confinan la información a un espacio definido. Utilizan el aire, mar o tierra como medio de transmisión.

35 PAR TRENZADO El cable de par trenzado es una forma de conexión en la que dos aisladores son entrelazados para tener menores interferencias y aumentar la potencia y la diafonía de los cables adyacentes. Está formado por hilos que son de cobre o de aluminio, aislados con un grosor de 1 mm aproximadamente

36 HISTORIA El cable de par trenzado es uno de los más antiguos, surgió en 1881, en las primeras instalaciones de Alexander Graham Bell científico en inventor gran contribuyente en el desarrollo en el área de las telecomunicaciones.

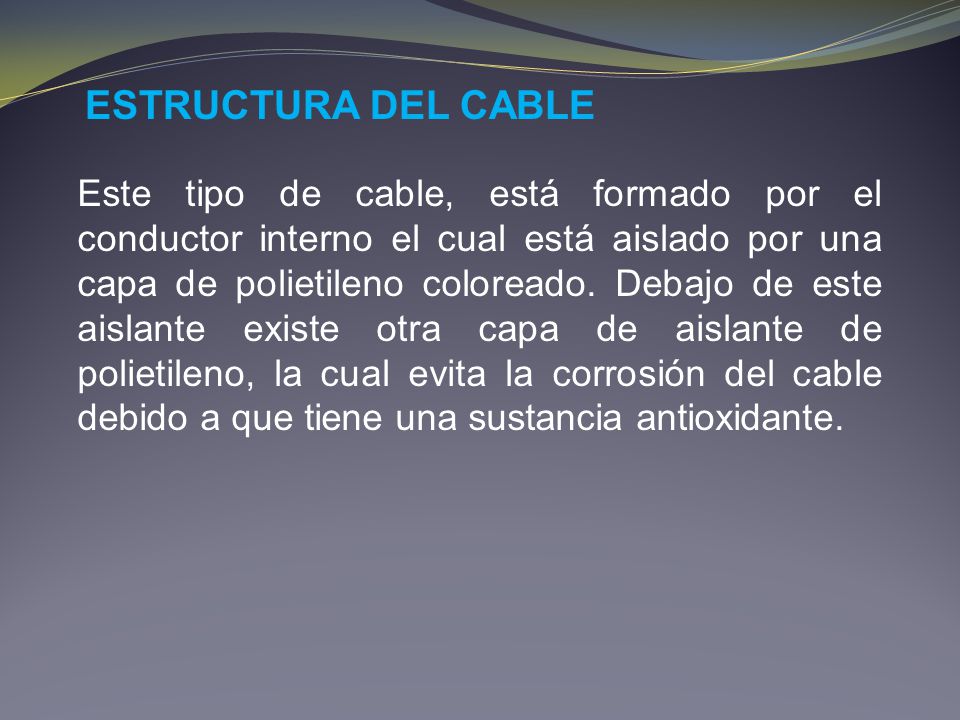

37 ESTRUCTURA DEL CABLE Este tipo de cable, está formado por el conductor interno el cual está aislado por una capa de polietileno coloreado. Debajo de este aislante existe otra capa de aislante de polietileno, la cual evita la corrosión del cable debido a que tiene una sustancia antioxidante.

38

39 Los colores del aislante están estandarizados, en el caso del multipar de cuatro pares (ocho cables), y son los siguientes: Blanco-Naranja Naranja Blanco-Azul Azul Blanco-Verde Verde Blanco-Marrón Marrón

40 CARACTERÍSTICAS Son trenzados para darle mayor estética al terminado del cable, para que las propiedades eléctricas sean estables, aumentar la potencia y para evitar las interferencias entre los cables adyacentes. Este tipo de cable se utiliza cuando la LAN tiene un presupuesto limitado o se va a hacer una instalación sencilla, con conexiones simples. Su aplicación se encuentra en redes telefónicas redes LAN y redes de distribución de interiores.

41 Se puede usar para transmitir tanto señales analógicas y digitales.
El para trenzado a diferencia de otros medios permite menor distancia menor ancho de banda y menor velocidad de transmisión. Para transmisión de señales digitales (analógicas y digitales) el par requiere repetidores cada 2 o 3 Km.

42 TIPOS DE PAR TRENZADO Cable UTP Unshielded Twisted Pair o Cable trenzado sin apantallar. Son cables de pares trenzados sin apantallar que se utilizan para diferentes tecnologías de red local. Son de bajo costo y de fácil uso, pero producen más errores que otros tipos de cable y tienen limitaciones para trabajar a grandes distancias sin regeneración de la señal.

43 Cable STP Shielded Twisted Pair o Par trenzado apantallado
Cable STP Shielded Twisted Pair o Par trenzado apantallado. Se trata de cables de cobre aislados dentro de una cubierta protectora, con un número específico de trenzas por pie. STP se refiere a la cantidad de aislamiento alrededor de un conjunto de cables y, por lo tanto, a su inmunidad al ruido. Se utiliza en redes de ordenadores como Ethernet. Es más caro que la versión no apantallada o UTP.

44 FTP Foiled Twisted Pair o Par trenzado con pantalla global En este tipo de cable, sus pares no están apantallados, pero sí dispone de una pantalla global para mejorar su nivel de protección ante interferencias externas. Su impedancia característica típica es de 120 OHMIOS y sus propiedades de transmisión son más parecidas al UTP.

45 TABLAS RESUMEN

46

47 VENTAJAS Y DESVENTAJAS
Bajo costo en su contratación. Alto número de estaciones de trabajo por segmento. Facilidad para el rendimiento y la solución de problemas. Puede estar previamente cableado en un lugar o en cualquier parte.

48 Desventajas: Altas tasas de error a altas velocidades. Ancho de banda limitado. Baja inmunidad al ruido. Baja inmunidad al efecto crosstalk. Alto coste de los equipos. Distancia limitada (100 metros por segmento).
