MEDIOS DE TRANSMISION El medio de transmisión constituye el canal que permite la transmisión de información entre dos terminales en un sistema de transmisión.

Presentación del tema: "MEDIOS DE TRANSMISION El medio de transmisión constituye el canal que permite la transmisión de información entre dos terminales en un sistema de transmisión."— Transcripción de la presentación:

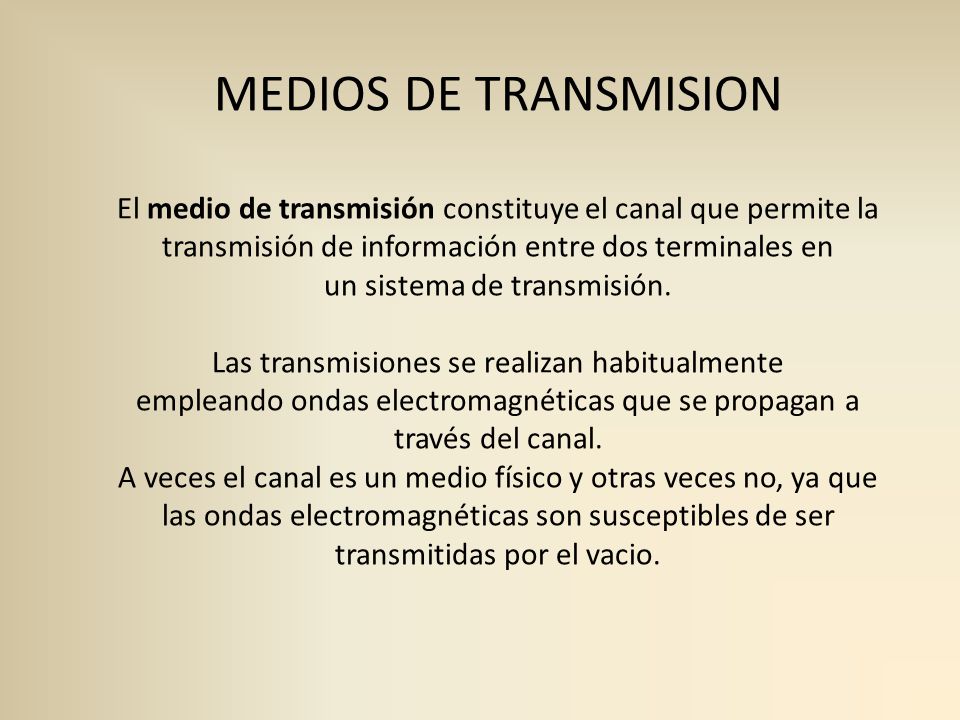

1 MEDIOS DE TRANSMISION El medio de transmisión constituye el canal que permite la transmisión de información entre dos terminales en un sistema de transmisión. Las transmisiones se realizan habitualmente empleando ondas electromagnéticas que se propagan a través del canal. A veces el canal es un medio físico y otras veces no, ya que las ondas electromagnéticas son susceptibles de ser transmitidas por el vacio.

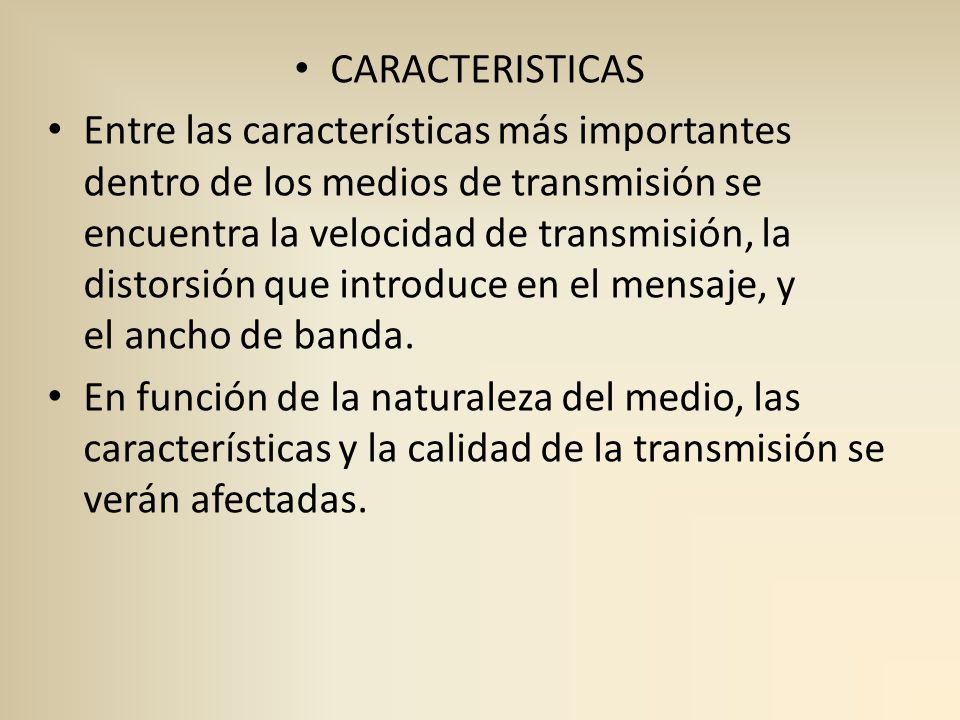

2 CARACTERISTICAS Entre las características más importantes dentro de los medios de transmisión se encuentra la velocidad de transmisión, la distorsión que introduce en el mensaje, y el ancho de banda. En función de la naturaleza del medio, las características y la calidad de la transmisión se verán afectadas.

3 CLASIFICACION Dependiendo de la forma de conducir la señal a través del medio, los medios de transmisión se pueden clasificar en dos grandes grupos, medios de transmisión guiados y medios de transmisión no guiados. el sentido de la transmisión podemos encontrarnos con 3 tipos diferentes: Simplex, Half-Duplex y Full-Dúplex. También los medios de transmisión se caracterizan por utilizarse en rangos de frecuencia de trabajo diferentes.

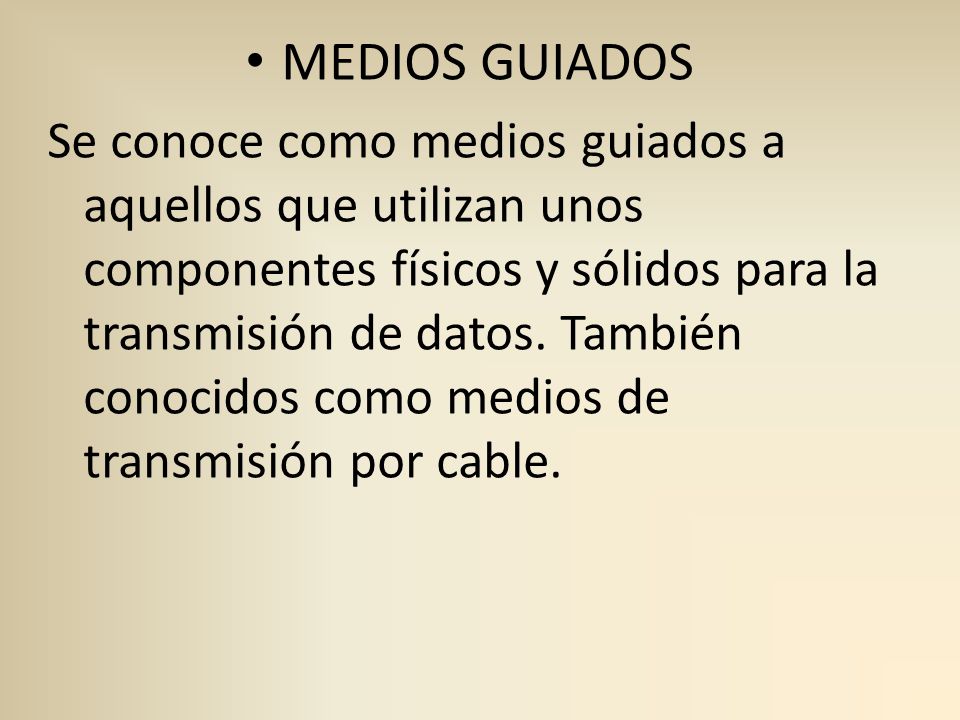

4 MEDIOS GUIADOS Se conoce como medios guiados a aquellos que utilizan unos componentes físicos y sólidos para la transmisión de datos. También conocidos como medios de transmisión por cable.

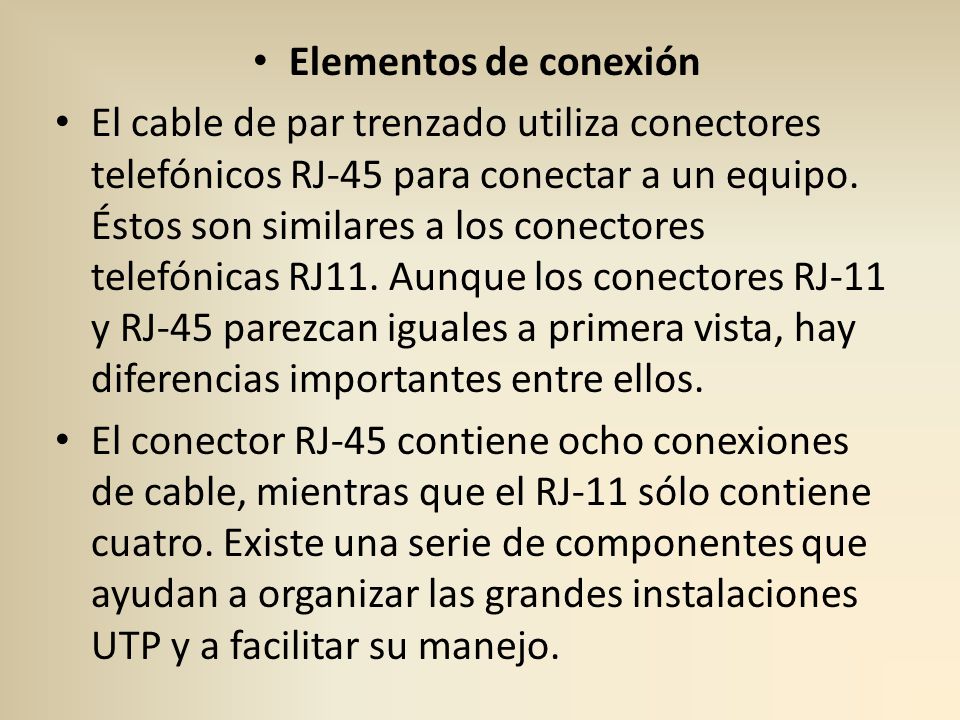

5 Elementos de conexión El cable de par trenzado utiliza conectores telefónicos RJ-45 para conectar a un equipo. Éstos son similares a los conectores telefónicas RJ11. Aunque los conectores RJ-11 y RJ-45 parezcan iguales a primera vista, hay diferencias importantes entre ellos. El conector RJ-45 contiene ocho conexiones de cable, mientras que el RJ-11 sólo contiene cuatro. Existe una serie de componentes que ayudan a organizar las grandes instalaciones UTP y a facilitar su manejo.

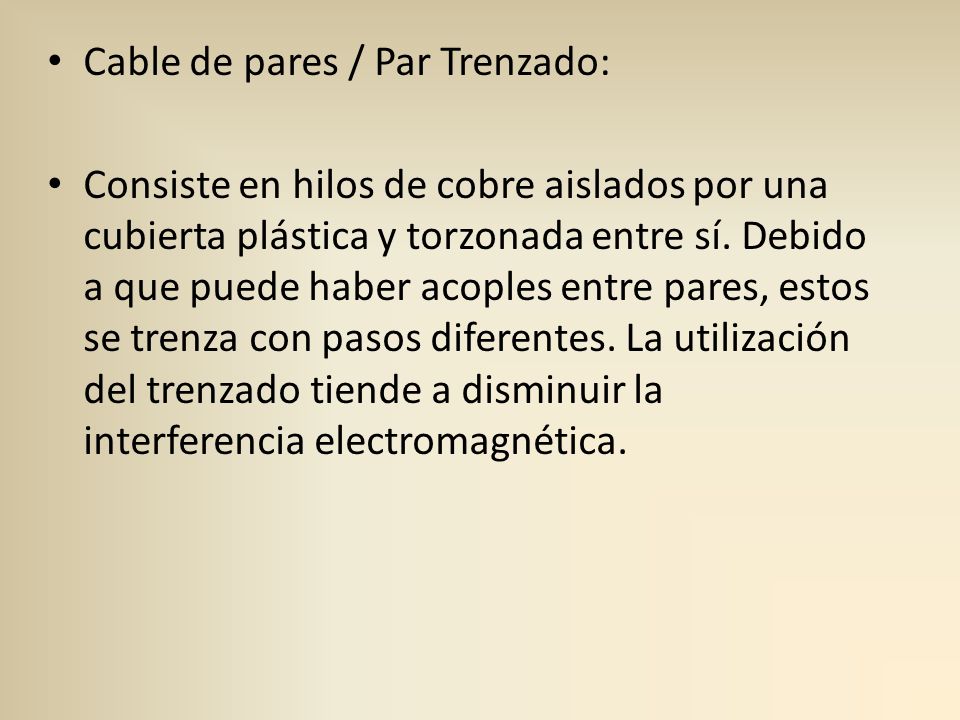

6 Cable de pares / Par Trenzado:
Consiste en hilos de cobre aislados por una cubierta plástica y torzonada entre sí. Debido a que puede haber acoples entre pares, estos se trenza con pasos diferentes. La utilización del trenzado tiende a disminuir la interferencia electromagnética.

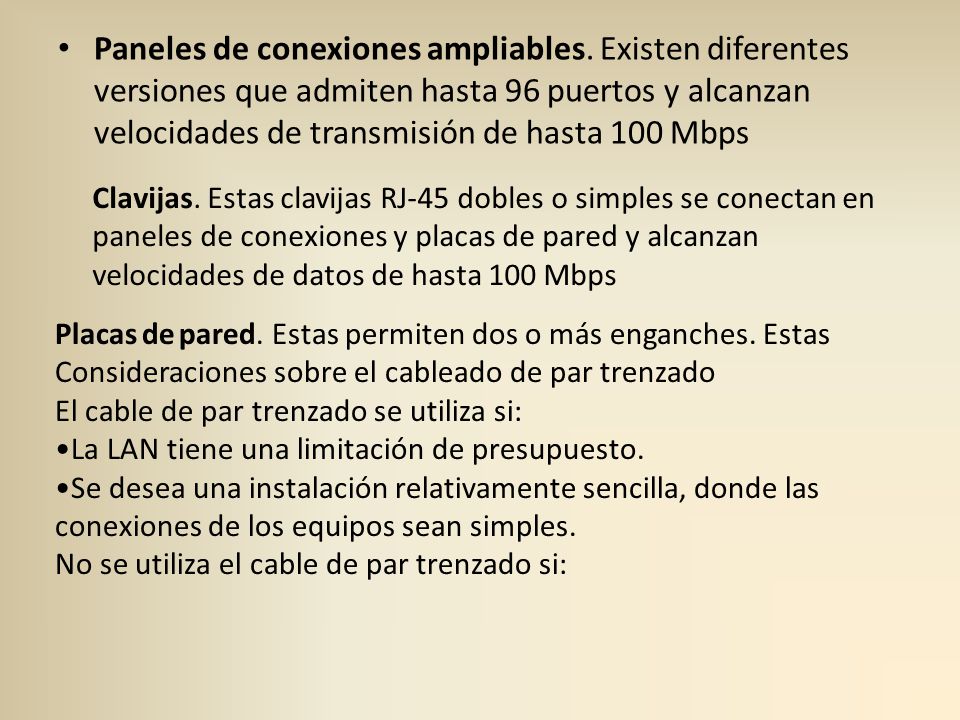

7 Paneles de conexiones ampliables
Paneles de conexiones ampliables. Existen diferentes versiones que admiten hasta 96 puertos y alcanzan velocidades de transmisión de hasta 100 Mbps Clavijas. Estas clavijas RJ-45 dobles o simples se conectan en paneles de conexiones y placas de pared y alcanzan velocidades de datos de hasta 100 Mbps Placas de pared. Estas permiten dos o más enganches. Estas Consideraciones sobre el cableado de par trenzado El cable de par trenzado se utiliza si: La LAN tiene una limitación de presupuesto. Se desea una instalación relativamente sencilla, donde las conexiones de los equipos sean simples. No se utiliza el cable de par trenzado si:

8 Cable Coaxial: Consiste en un cable conductor interno (cilíndrico) separado de otro cable conductor externo por anillos aislantes o por un aislante macizo. Todo esto se recubre por otra capa aislante que es la funda del cable. Para señales analógicas se necesita un amplificador cada pocos kilómetros y para señales digitales un repetidor cada kilómetro

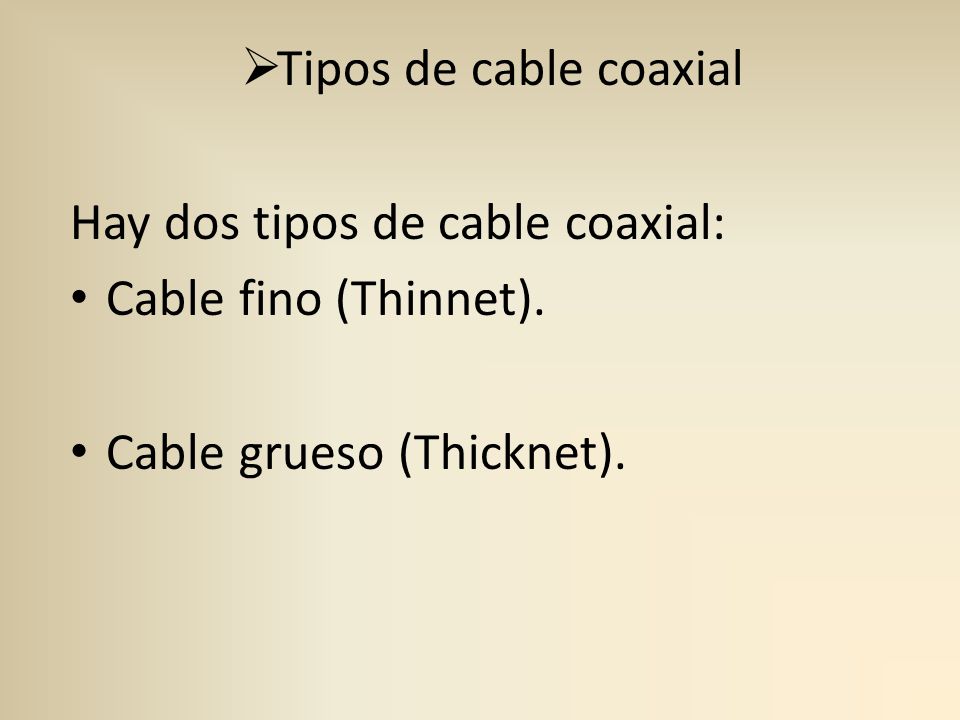

9 Tipos de cable coaxial Hay dos tipos de cable coaxial: Cable fino (Thinnet). Cable grueso (Thicknet).

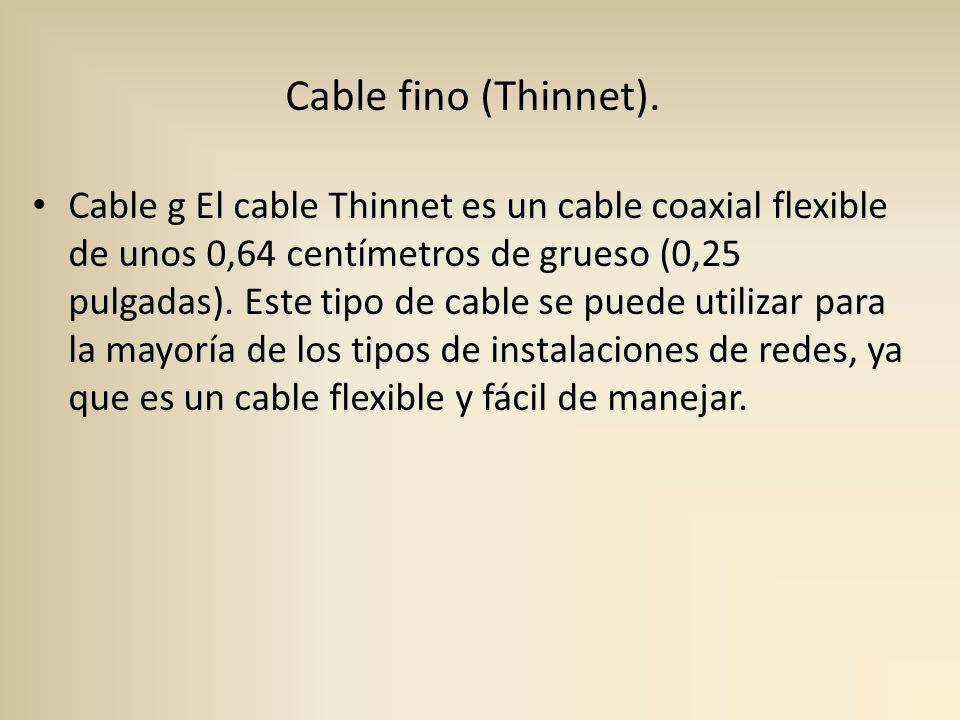

10 Cable fino (Thinnet). Cable g El cable Thinnet es un cable coaxial flexible de unos 0,64 centímetros de grueso (0,25 pulgadas). Este tipo de cable se puede utilizar para la mayoría de los tipos de instalaciones de redes, ya que es un cable flexible y fácil de manejar.

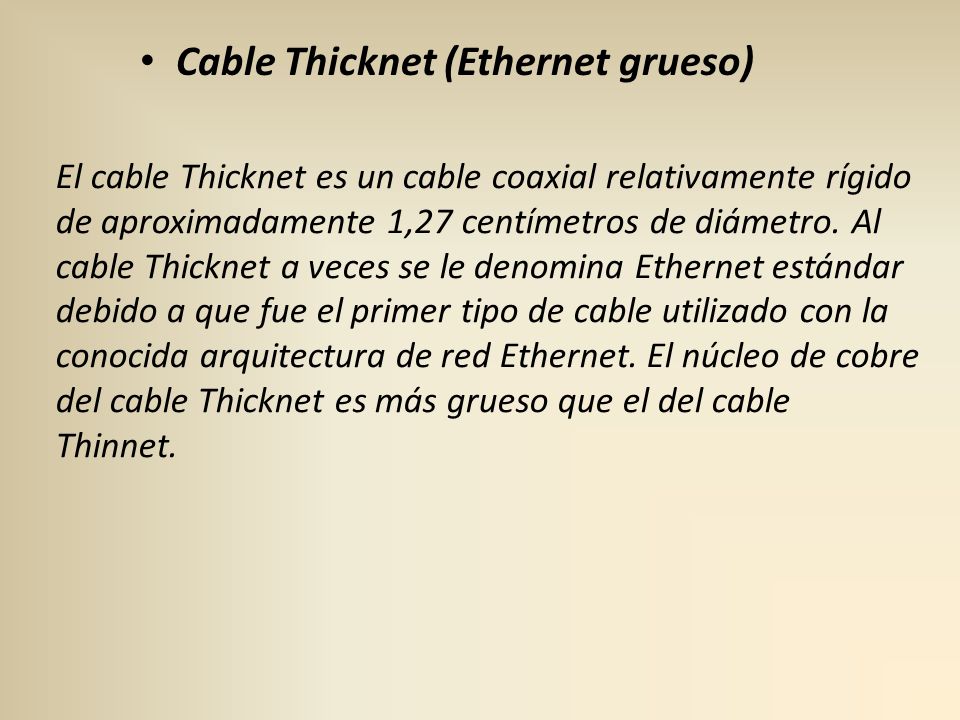

11 Cable Thicknet (Ethernet grueso)
El cable Thicknet es un cable coaxial relativamente rígido de aproximadamente 1,27 centímetros de diámetro. Al cable Thicknet a veces se le denomina Ethernet estándar debido a que fue el primer tipo de cable utilizado con la conocida arquitectura de red Ethernet. El núcleo de cobre del cable Thicknet es más grueso que el del cable Thinnet.

12 La característica principal de la familia RG-58 es el núcleo central de cobre y los diferentes tipos de cable de esta familia son:  •RG-58/U: Núcleo de cobre sólido.  •RG-58 A/U: Núcleo de hilos trenzados.  •RG-58 C/U: Especificación militar de RG-58 A/U.  •RG-59: Transmisión en banda ancha, como el cable de televisión

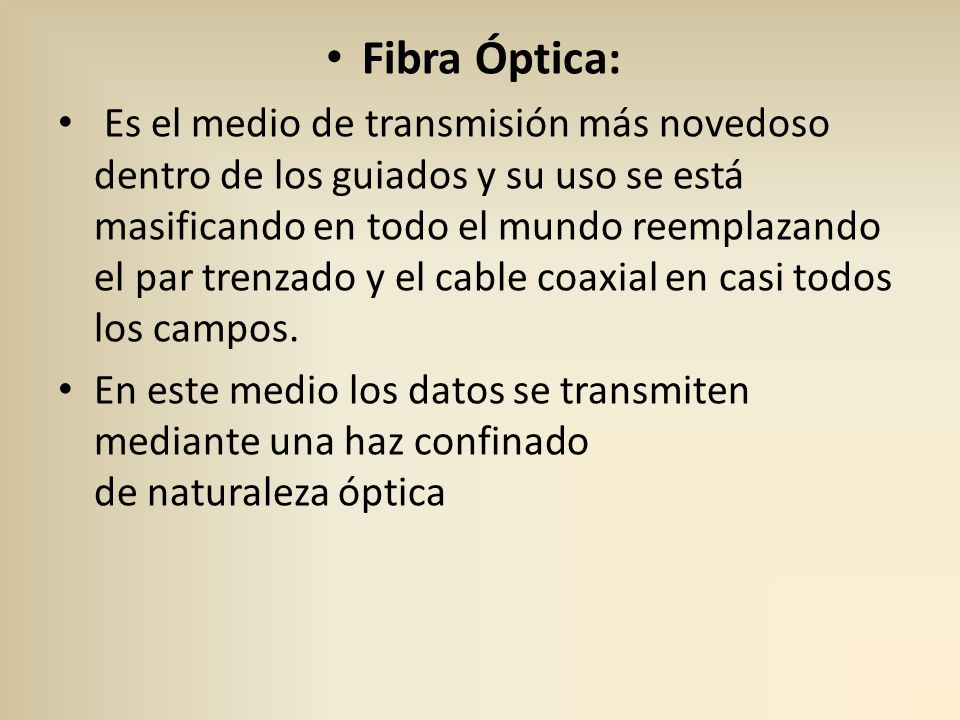

13 Fibra Óptica:   Es el medio de transmisión más novedoso dentro de los guiados y su uso se está masificando en todo el mundo reemplazando el par trenzado y el cable coaxial en casi todos los campos. En este medio los datos se transmiten mediante una haz confinado de naturaleza óptica

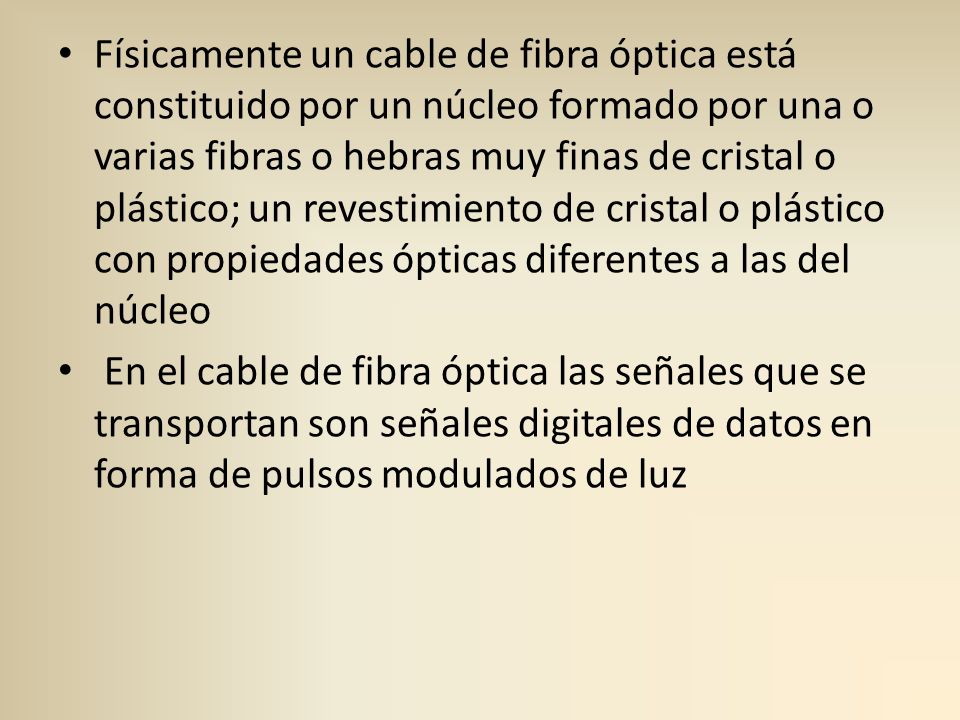

14 Físicamente un cable de fibra óptica está constituido por un núcleo formado por una o varias fibras o hebras muy finas de cristal o plástico; un revestimiento de cristal o plástico con propiedades ópticas diferentes a las del núcleo  En el cable de fibra óptica las señales que se transportan son señales digitales de datos en forma de pulsos modulados de luz

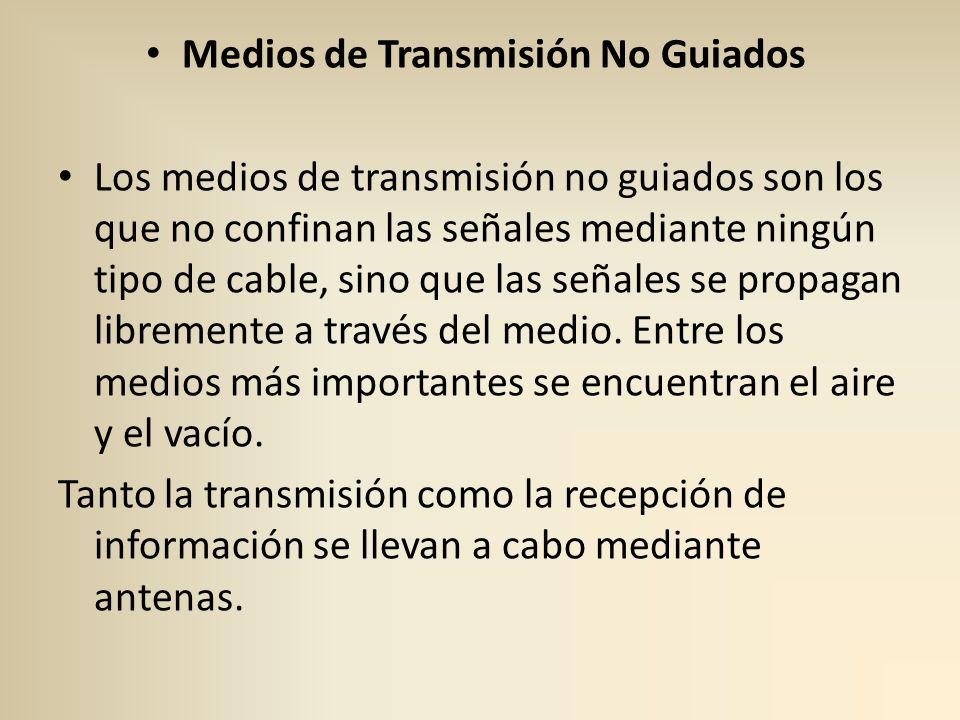

15 Medios de Transmisión No Guiados
Los medios de transmisión no guiados son los que no confinan las señales mediante ningún tipo de cable, sino que las señales se propagan libremente a través del medio. Entre los medios más importantes se encuentran el aire y el vacío. Tanto la transmisión como la recepción de información se llevan a cabo mediante antenas.

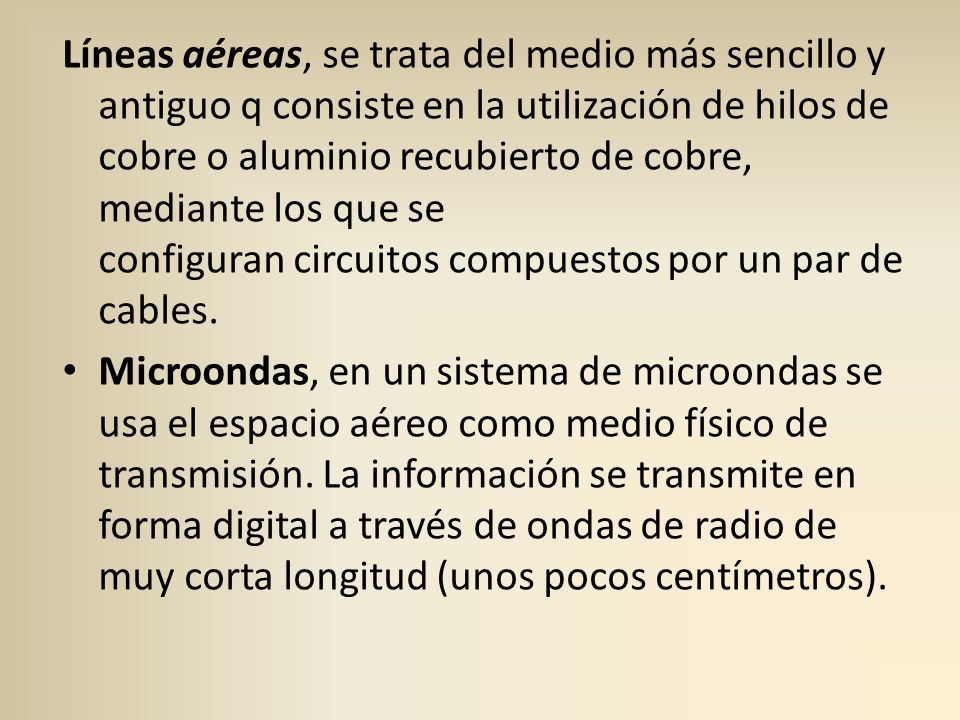

16 Líneas aéreas, se trata del medio más sencillo y antiguo q consiste en la utilización de hilos de cobre o aluminio recubierto de cobre, mediante los que se configuran circuitos compuestos por un par de cables. Microondas, en un sistema de microondas se usa el espacio aéreo como medio físico de transmisión. La información se transmite en forma digital a través de ondas de radio de muy corta longitud (unos pocos centímetros).

17 Microondas terrestres:
Suelen utilizarse antenas parabólicas. Para conexionas a larga distancia, se utilizan conexiones intermedias punto a punto entre antenas parabólicas. Las interferencias es otro inconveniente de las microondas ya que al proliferar estos sistemas, pude haber más solapamientos de señales.

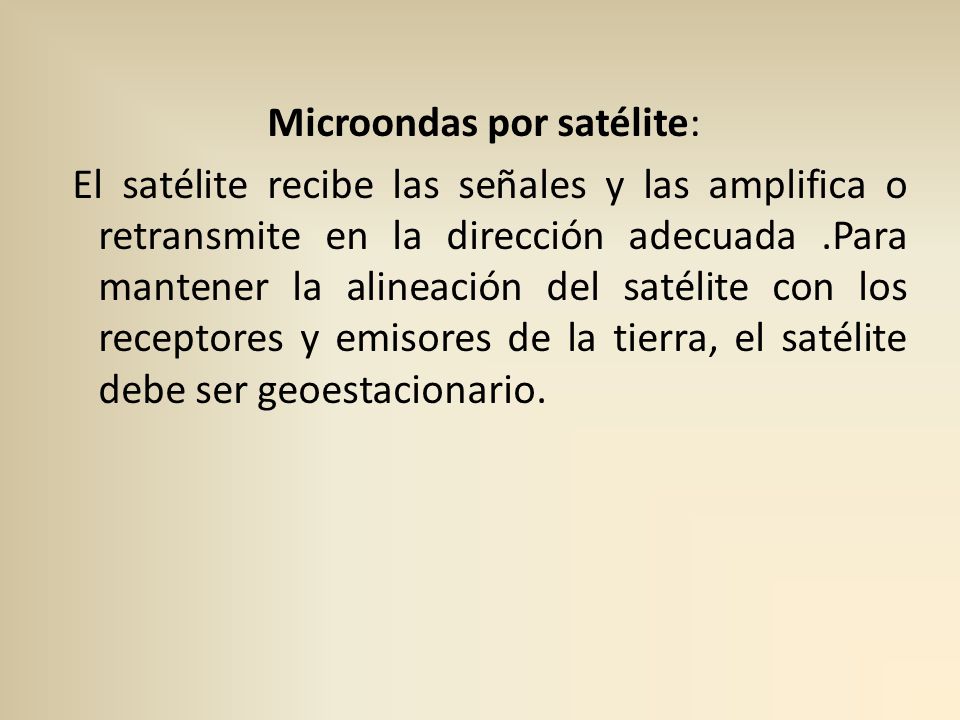

18 Microondas por satélite: El satélite recibe las señales y las amplifica o retransmite en la dirección adecuada .Para mantener la alineación del satélite con los receptores y emisores de la tierra, el satélite debe ser geoestacionario.

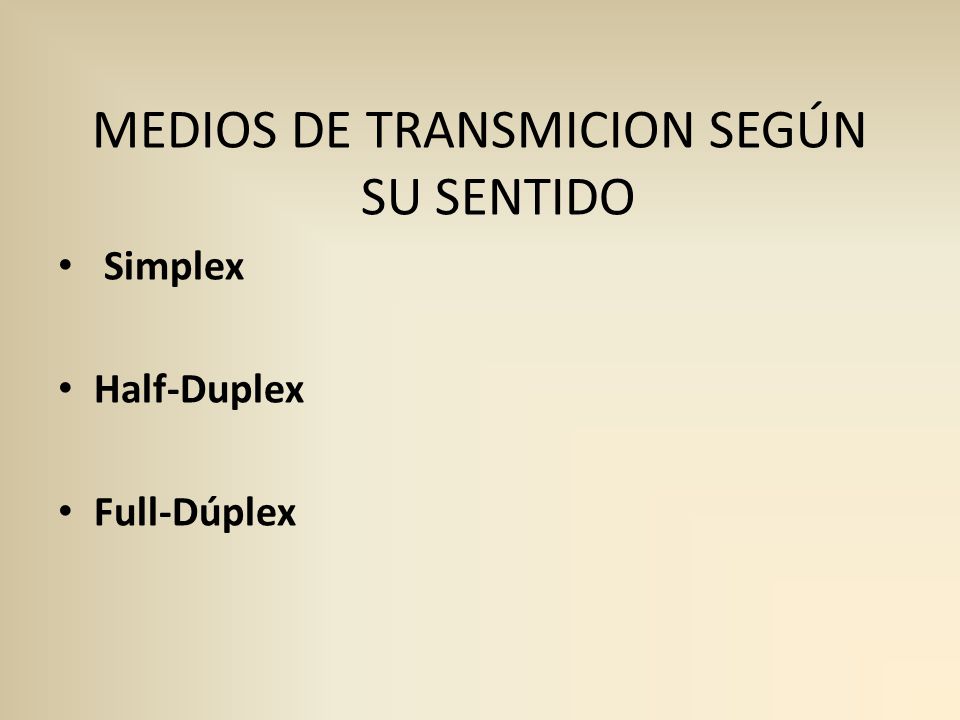

19 MEDIOS DE TRANSMICION SEGÚN SU SENTIDO
Simplex Half-Duplex Full-Dúplex
