1 TRIQUE Electricidad y Electrónica Institución Educativa Patio Bonito

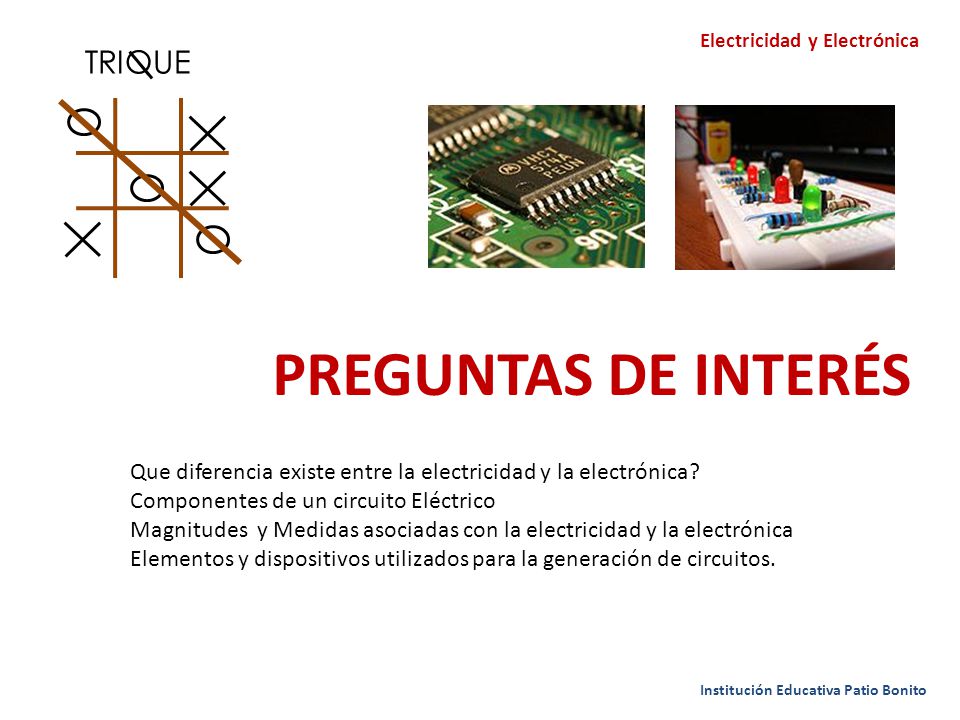

2 PREGUNTAS DE INTERÉS TRIQUE
Electricidad y Electrónica TRIQUE PREGUNTAS DE INTERÉS Que diferencia existe entre la electricidad y la electrónica? Componentes de un circuito Eléctrico Magnitudes y Medidas asociadas con la electricidad y la electrónica Elementos y dispositivos utilizados para la generación de circuitos. Institución Educativa Patio Bonito

3 MATERIALES TRIQUE Electricidad y Electrónica
1 Protoboard 9 Diodos LED de dos colores 9 Resistencias de 330 Ohnios 9 Interruptores de codillo tres posiciones Cable ribbon Institución Educativa Patio Bonito

4 PROCEDIMIENTO TRIQUE Montar los 9 diodos en la protoboard
Electricidad y Electrónica TRIQUE PROCEDIMIENTO Montar los 9 diodos en la protoboard teniendo en cuenta la polaridad y las conexiones del tablero en equipos de 3 En los diodos los extremos son (-) y el centro es el positivo (+) Montar las resistencias en la línea positiva de cada diodo y armar un solo punto uniéndolos como muestra la fotografía Institución Educativa Patio Bonito

5 Electricidad y Electrónica
TRIQUE PROCEDIMIENTO Sacar grupos de cable ribbon por 3 líneas y pelar sus extremos Soldar los grupos ribbon a los interruptores por un extremo y por el otro soldar en grupos de tres la línea central que dará al positivo de la batería. Ubicar los grupos ribon en la protoboard, los extremos de cada trio en la linea negativa de cada LED´s. Institución Educativa Patio Bonito

6 PROCEDIMIENTO TRIQUE Ilustración de los pasos anteriores
Electricidad y Electrónica TRIQUE PROCEDIMIENTO Ilustración de los pasos anteriores Institución Educativa Patio Bonito

7 PROCEDIMIENTO TRIQUE Ilustración de los pasos anteriores
Electricidad y Electrónica TRIQUE PROCEDIMIENTO Ilustración de los pasos anteriores Institución Educativa Patio Bonito

8 PROCEDIMIENTO TRIQUE Ilustración de los pasos anteriores
Electricidad y Electrónica TRIQUE PROCEDIMIENTO Ilustración de los pasos anteriores Institución Educativa Patio Bonito

9 PROCEDIMIENTO TRIQUE Electricidad y Electrónica
2. De igual manera con los interruptores pero estas se conectaran al negativo 1. Al final unimos los cables de las resistencias de tal manera que quede un solo medio conductor que ira al positivo de la batería, Institución Educativa Patio Bonito

10 A Jugar!! TRIQUE Electricidad y Electrónica
Institución Educativa Patio Bonito
