ELEMENTOS DE MEDICIÓN. Por: Viviana Correa Ciro Daniel Esteban Alzate
Mauricio Carvajal Profesor: Albert Montoya SENA – Antioquia 2012
2
INTRODUCCIÓN. Con este trabajo pretendemos mostrar los diferentes instrumentos que se utilizan para medir en el área de la electricidad que comúnmente son tensiones, amperajes, resistencias, y otras variaciones de electricidad que tengan circuitos y equipos de nuestro diario.
3
Elementos de medición. Son aparatos que se usan para comparar magnitudes físicas mediante un proceso de medición.
4
Multímetro digital. Calcula voltaje, resistencia y corriente, aunque dependiendo del modelo del multímetro puede medir otras magnitudes como capacitancia y temperatura. Gracias al multímetro podemos comprobar el correcto funcionamiento de los componentes y circuitos electrónicos.
5
Multímetro analógico. Este instrumento es el más importante ya que cuenta con varias funciones y se puede utilizar para medir resistencias como óhmetro; corrientes eléctricas como amperímetro.
6
Amperímetro. Sirve para medir la intensidad de la corriente. Posee una resistencia interior muy pequeña para que la caída de la tensión sea la menor posible.
7
Galvanómetro. Es básicamente un instrumento dedicado a detectar el paso de la corriente eléctrica por un circuito de corriente continua y conocer su sentido de flujo.
8
Ohmímetro. El ohmímetro u óhmetro es un dispositivo que sirve para medir resistencias, La resistencia a medir no debe estar conectada a ninguna fuente de tensión o a ningún otro elemento del circuito, pues causan mediciones inexactas. Ω
9
Voltímetro. Se usa para medir la diferencia de potencial o tensión eléctrica entre dos puntos. Posee en su interior una gran resistencia, con lo que la intensidad que para por él es pequeña.
10

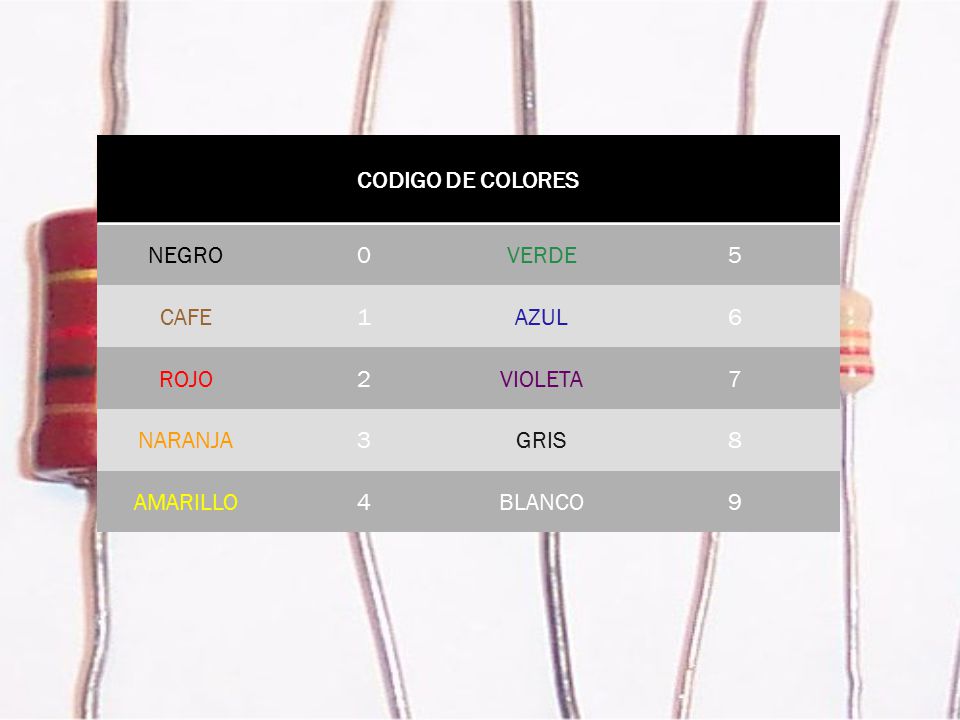

CODIGO DE COLORES NEGRO VERDE 5 CAFE 1 AZUL 6 ROJO 2 VIOLETA 7 NARANJA 3 GRIS 8 AMARILLO 4 BLANCO 9
