1 Ventajas y desventajas de los rayos X
Luis Ángel Pacheco García Matricula: Adalberto Varela Chávez Matricula: Luis Aparicio Soto Matricula: César Noé Reyes García Matricula: David Terrones Mendoza Matricula: José de Jesús Serrano González Matricula: 10°A T/V Fecha de exposición: 21 de Marzo de 2013

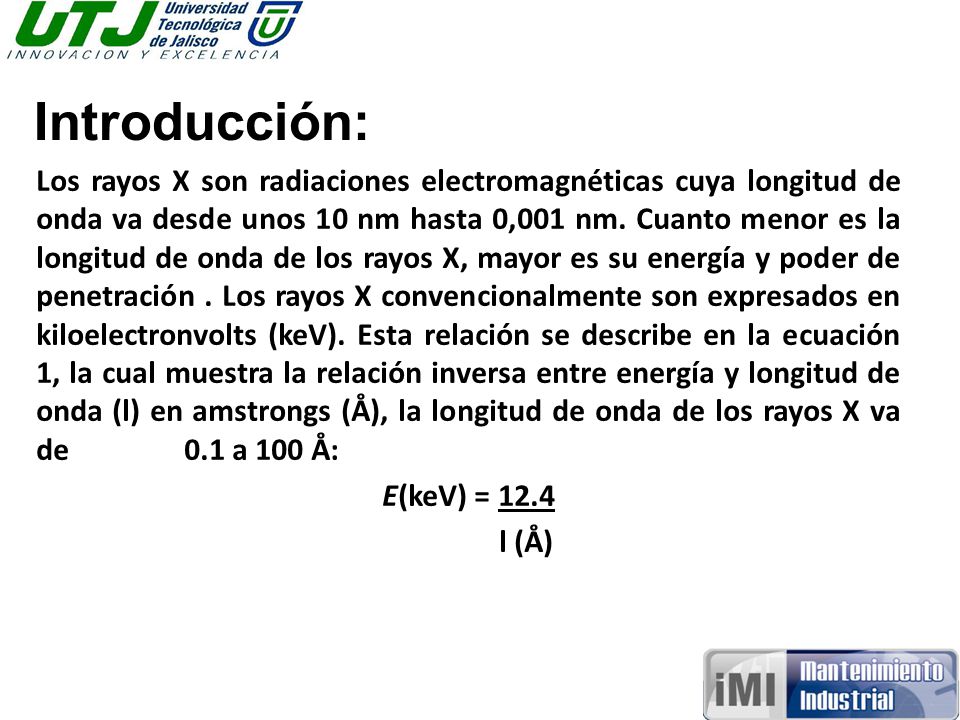

2 Introducción: Los rayos X son radiaciones electromagnéticas cuya longitud de onda va desde unos 10 nm hasta 0,001 nm. Cuanto menor es la longitud de onda de los rayos X, mayor es su energía y poder de penetración . Los rayos X convencionalmente son expresados en kiloelectronvolts (keV). Esta relación se describe en la ecuación 1, la cual muestra la rela­ción inversa entre energía y longitud de onda (l) en amstrongs (Å), la longitud de onda de los rayos X va de a 100 Å: E(keV) = 12.4 l (Å)

3 Representación de la longitud de un Amstrong
Un (Amstrong) Å , es una medida de longitud usada principalmente para medir la distancia entre los átomos, como es de esperarse corresponde a una unidad de medida muy pequeña y equivale a 10^-10 m. Esta medida de longitud es comparable a la centésima parte de un sólo nanómetro. 100 nanómetros son muy poco comparables al espesor de un cabello humano.

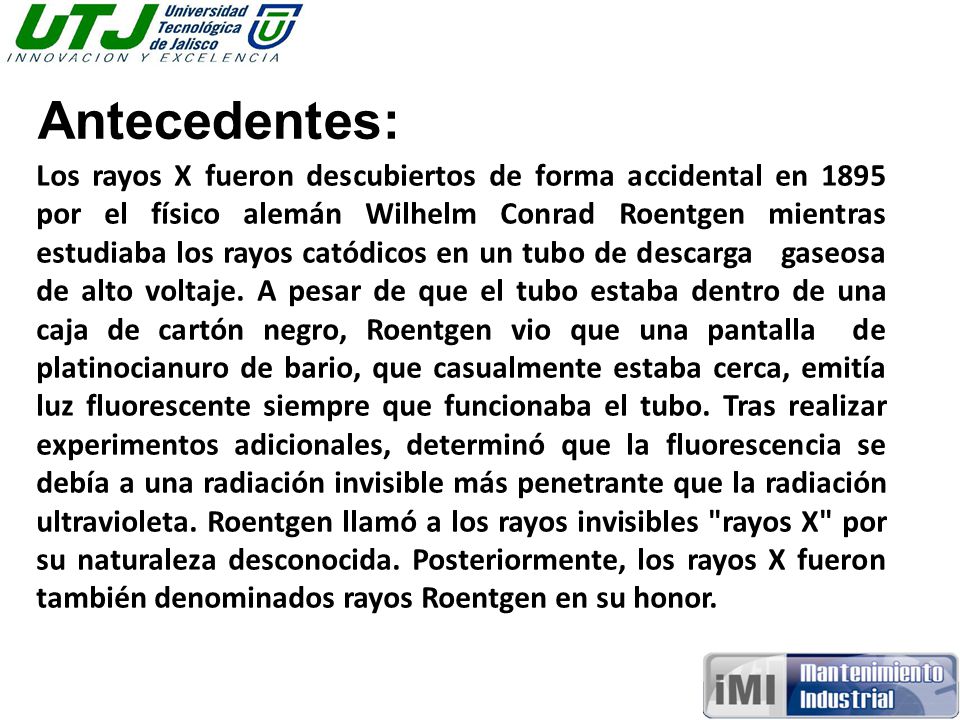

4 Antecedentes: Los rayos X fueron descubiertos de forma accidental en 1895 por el físico alemán Wilhelm Conrad Roentgen mientras estudiaba los rayos catódicos en un tubo de descarga gaseosa de alto voltaje. A pesar de que el tubo estaba dentro de una caja de cartón negro, Roentgen vio que una pantalla de platinocianuro de bario, que casualmente estaba cerca, emitía luz fluorescente siempre que funcionaba el tubo. Tras realizar experimentos adicionales, determinó que la fluorescencia se debía a una radiación invisible más penetrante que la radiación ultravioleta. Roentgen llamó a los rayos invisibles "rayos X" por su naturaleza desconocida. Posteriormente, los rayos X fueron también denominados rayos Roentgen en su honor.

5 Desarrollo del tema: Los rayos X se producen siempre que se bombardea un objeto de material con electrones de alta velocidad. Gran parte de la energía de los electrones se pierde en forma de calor; el resto produce rayos X al provocar cambios en los átomos del blanco como resultado del impacto. Los rayos X emitidos no pueden tener una energía mayor que la energía cinética de los electrones que los producen. La radiación emitida no es monocromática, sino que se compone de una amplia gama de longitudes de onda, con un marcado límite inferior que corresponde a la energía máxima de los electrones empleados para el bombardeo.

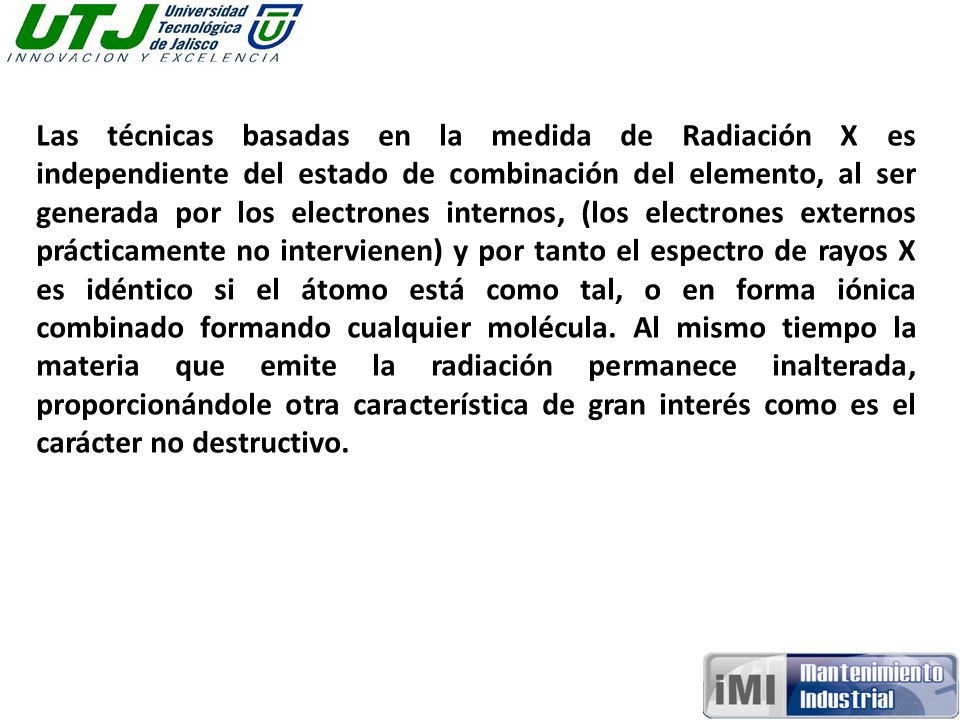

6 Las técnicas basadas en la medida de Radiación X es independiente del estado de combinación del elemento, al ser generada por los electrones internos, (los electrones externos prácticamente no intervienen) y por tanto el espectro de rayos X es idéntico si el átomo está como tal, o en forma iónica combinado formando cualquier molécula. Al mismo tiempo la materia que emite la radiación permanece inalterada, proporcionándole otra característica de gran interés como es el carácter no destructivo.

7 Desventajas de los rayos X
El poder de penetración de los Rayos X es pequeño Límites de determinación relativamente modestos Técnica de elevado coste en su instrumentación

8 Desventajas de los rayos X
Deben seguirse siempre los procedimientos de seguridad para las radiaciones. La accesibilidad puede estar limitada. El operador debe tener acceso a ambos lados del objeto a ensayar.

9 Las discontinuidades que no son paralelas con el haz de radiación son difíciles de localizar.
La radiografía es un método caro de ensayo. Es un método de ensayo que consume mucho tiempo. Después de tomar la radiografía, el film debe ser procesado, secado e interpretado.

10 Las consecuencias graves de una radiación se manifiestan en muchos órganos, en concreto en la médula ósea, riñones, pulmones y el cristalino de los ojos, debido al deterioro de los vasos sanguíneos. Como consecuencias secundarias aparecen cambios degenerativos y funciones alteradas.

11 Ventajas de los rayos X Presenta un espectro simple
El número de líneas y su intensidad son independientes de las condiciones de excitación y del estado químico en que se encuentre el elemento. Mínima preparación de la muestra Calificación de técnica no destructiva Precisión y exactitud buenas

12 Puede usarse con la mayoría de los materiales.
Puede usarse para proporcionar un registro visual permanente del objeto ensayado o un registro digital con la subsiguiente visualización en un monitor de computadora.

13 Puede revelar algunas discontinuidades dentro del material.
Revela errores de fabricación y a menudo indica la necesidad de acciones correctivas.

14

15 Referencias bibliográficas:
Métodos Atómicos(s.f) recuperado el día 17 de marzo de 2013, Romero, E. (s.f.). Ensayos_TP8_radiografia_gammagrafia. Recuperado el 17 de 03 de 2013, de UBA, F. d. (s.f.). Ensayos no destructivos. Recuperado el 17 de 03 de 2013, de
