1

2 Siguiendo con el estilo de Tegui la nueva placa es modular. Esa característica es la que hace que nos podamos adaptar a las necesidades de cada instalación, técnica y estéticamente

3 Flexibilidad. Aunque hay límites en la instalación siempre se pueden superar añadiendo interfaces y alimentadores. Con cualquier cable se puede cubrir una distancia de 50 metros desde la placa hasta el monitor más alejado.

4 &&&

5 Son 11 electrónicas

6 351000. Grupo Fónico Básico. Para instalaciones sólo de audio. Permite hasta 16 puertas de acceso

7 351100. Grupo Fónico. Para instalaciones de audio que precisen programación o que compartan accesos de vídeo. Incorpora señalización luminosa del estado de la llamada

8 351200. Grupo Fónico - Telecámara. Para instalaciones de de vídeo. Incorpora señalización luminosa del estado de la llamada. Permite programar la instalación

9 351300. Grupo Fónico – Telecámara con Óptica de Gran Angular. Duplica el campo de visión tanto de manera horizontal como vertical. Para instalaciones de de vídeo. Incorpora señalización luminosa del estado de la llamada. Permite programar la instalación

10 352400. Telecámara con Óptica de Gran Angular Day & Night de alta resolución con sensor de luz de 1/3”. Duplica el campo de visión tanto de manera horizontal como vertical. Necesita incorporar grupo fónico 351100

11 352100. Módulo de 8 pulsadores. Para utilizar en combinación con los grupos fónicos y telecámaras. Se conecta a través de un cable plano.

12 352200. Módulo de directorio. Tarjetero utilizable para introducir el nombre de la calle o bien como repertorio informativo en placas con display

13 352500. Módulo de display gráfico combinable con grupo fónico en caso de instalaciones de audio o con telecámaras 351200, 351300 y 352400. Programable con el software TiSferadesign. Permite la llamada a través de una búsqueda en el repertorio con flechas o bien realizar llamada numérica en combinación con teclado 353000 y además apertura de puerta por código. Memoriza hasta 4000 usuarios.

14 353000. Módulo de teclado para utilizar de código numérico para llamada o bien de control de accesos numérico combinado con módulo de display o bien como control de accesos autónomo. Se programa con el software TiSferaDesign

15 353000. Módulo de control de accesos por llavero o tarjeta RFID. Gestiona hasta 20.000 llaves. Programable por Software TiSfera Design

16 352700. Módulo Teleloop y Síntesis Vocal. Sistema de amplificación por bucle de inducción teleloop. Permite el uso por usuarios de prótesis auditivas o de invidentes gracias a la síntesis de mensajes vocales sobre el estado de la llamada

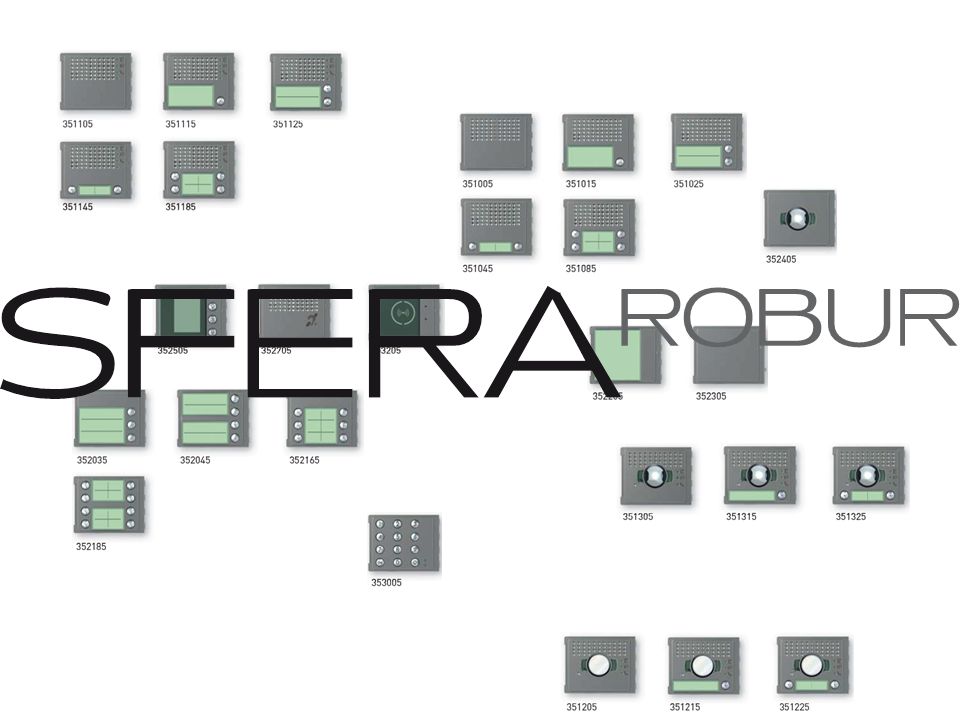

17 Y todos estos frontales … que nos permiten una gran cantidad de posibilidades… misma electrónica

18

19

20 De 1 a 4 alturas. Se pueden ensamblar una al lado de la otra.

21 De 1 a 3 alturas. Se pueden ensamblar en vertical y en horizontal.

22 Es muy fácil: Programar Ensamblar Etiquetar

23 Programación mediante PC por mini USB Regulación de volumen frontal

24 Clips para fijar los frontales con los módulos electrónicos 24 Ensamblaje por Clip

25 Tarjeteros personalizables

26

27 27 Selección de los Módulos que componen la Placa El software los ordena perfectamente

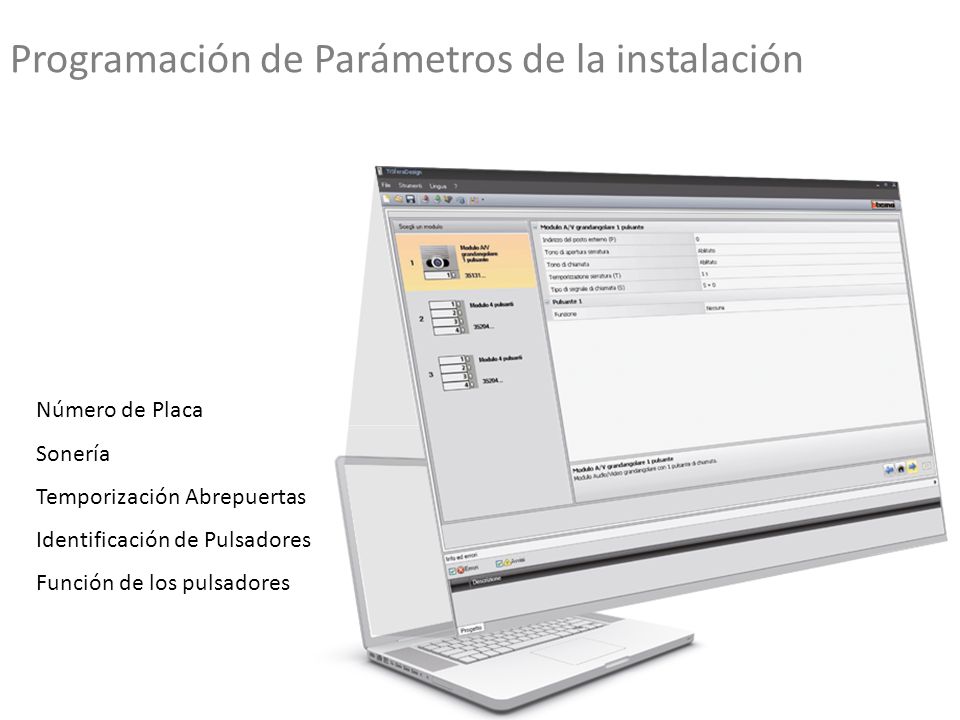

28 Programación de Parámetros de la instalación Número de Placa Sonería Temporización Abrepuertas Identificación de Pulsadores Función de los pulsadores

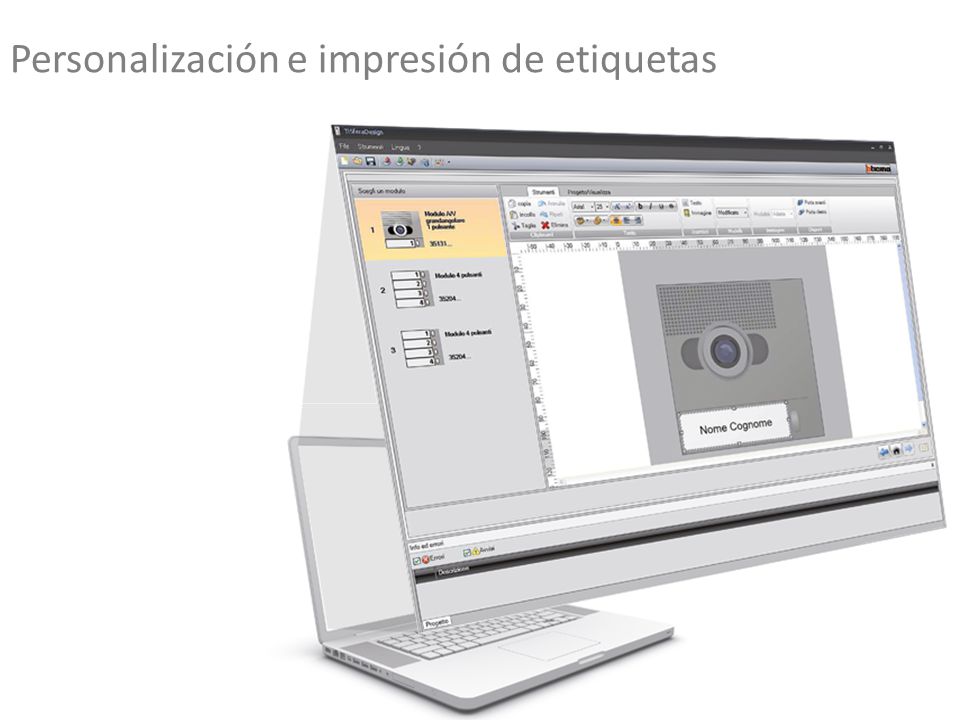

29 Personalización e impresión de etiquetas

30 Etiquetas Personalizadas

31

32 ■ Pantalla color 3,5” ■ 4 pulsadores  Apertura de puerta  Conexión  Luz escalera  Autoencendido - cíclico ■ Dimensiones: 150 x 150 x 25 mm ■ Instalación superfície o en sobremesa ■ 2 Conectores: BUS 2Hilos y Llamada de planta ■ Jumper Master/Slave y microswitch ON/OFF de terminación de linea 32 Detalles Técnicos

33 ■SÓLO configuración física  N = dirección (doble dígito) de la unidad interior.  P = dirección de la placa de entrada asociada (doble dígito).  M = modo de operación de los pulsadores. Detalles Técnicos

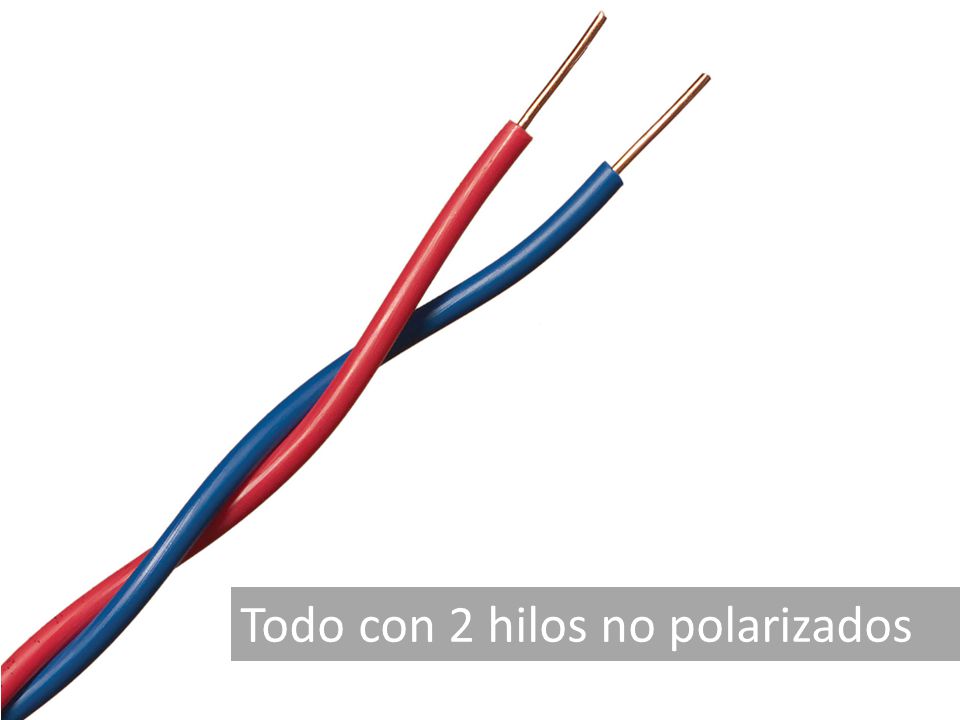

34 Todo con 2 hilos no polarizados
