1 Fundamentos de Electricidad y Magnetismo
FISICA II Fundamentos de Electricidad y Magnetismo

2 La materia en el universo viene en 3 variedades
PROTON ELECTRON NEUTRON

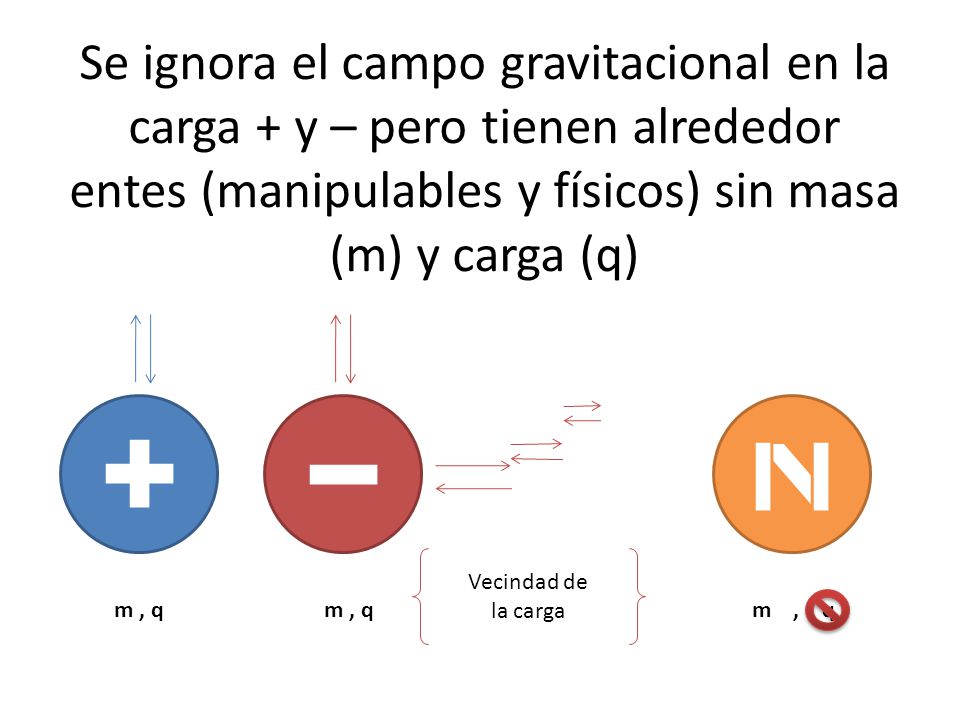

3 Se ignora el campo gravitacional en la carga + y – pero tienen alrededor entes (manipulables y físicos) sin masa (m) y carga (q) Vecindad de la carga m , q m , q m , q

4 Carga Eléctrica produce un Campo Eléctrico
CAMPO ELECTRICO E PROTON ELECTRON Magnitud y Dirección Si la carga es positiva experimenta una fuerza en el sentido del campo Si la carga es negativa experimenta una fuerza en sentido contrario al campo

5 Corriente Eléctrica produce un Campo Magnético
CAMPO MAGNETICO B PROTON ELECTRON Magnitud y Dirección Una Carga Eléctrica que se mueve constante es una Corriente Eléctrica y a su alrededor se produce un campo Magnético

6 E Fl , Lorentz Campo Electromagnético B

7 ESPECTRO ELECTROMAGNETICO

8 CHARLES AUGUSTIN COULOMB
Charles-Augustin de Coulomb (Angulema, Francia, 14 de junio de Paris, 23 de agosto de 1806) fue un físico francés. Se recuerda por haber descrito de manera matemática la ley de atracción entre cargas eléctricas. En su honor la unidad de carga eléctrica lleva el nombre de culombio (C). Entre otras teorías y estudios se le debe la teoría de la torsión recta y un análisis del fallo del terreno dentro de la Mecánica de suelos.

9 ANDRÉ-MARIE AMPERE (Poleymieux-au-Mont-d'Or, 20 de enero de Marsella, 10 de junio de 1836), fue un matemático y físico francés, generalmente considerado como uno de los descubridores del electromagnetismo. El amperio o ampere (símbolo A), es la unidad de intensidad de corriente eléctrica. LEY DE AMPERE En su forma original, la Ley de Ampère relaciona el campo magnético con la corriente eléctrica que lo genera. La Ley se puede escribir de dos maneras, la "forma integral" y la "forma diferencial ". Ambas formas son equivalentes, y se relacionan por el teorema de Stokes.

10 LEY DE BIOT-SAVART La ley de Biot-Savart indica el campo magnético creado por corrientes eléctricas estacionarias. En el caso de las corrientes que circulan por circuitos filiformes (o cerrados), la contribución de un elemento infinitesimal de longitud  del circuito recorrido por una corriente  crea una contribución elemental de campo magnético, , en el punto situado en la posición que apunta el vector  a una distancia r respecto de , quien apunta en dirección a la corriente I: donde μ0 es la permeabilidad magnética del vacío, y  es un vector unitario.

11 LEY DE FARADAY Se basa en los experimentos que Michael Faraday realizó en 1831 y establece que el voltaje inducido en un circuito cerrado es directamente proporcional a la rapidez con que cambia en el tiempo el flujo magnético que atraviesa una superficie cualquiera con el circuito como borde: donde es el campo eléctrico, es el elemento infinitesimal del contorno C, es la densidad de campo magnético y S es una superficie arbitraria, cuyo borde es C. Las direcciones del contorno C y de están dadas por la regla de la mano derecha.
