1 EDWAR ANTONIO SUAREZ BECERRA 10-3

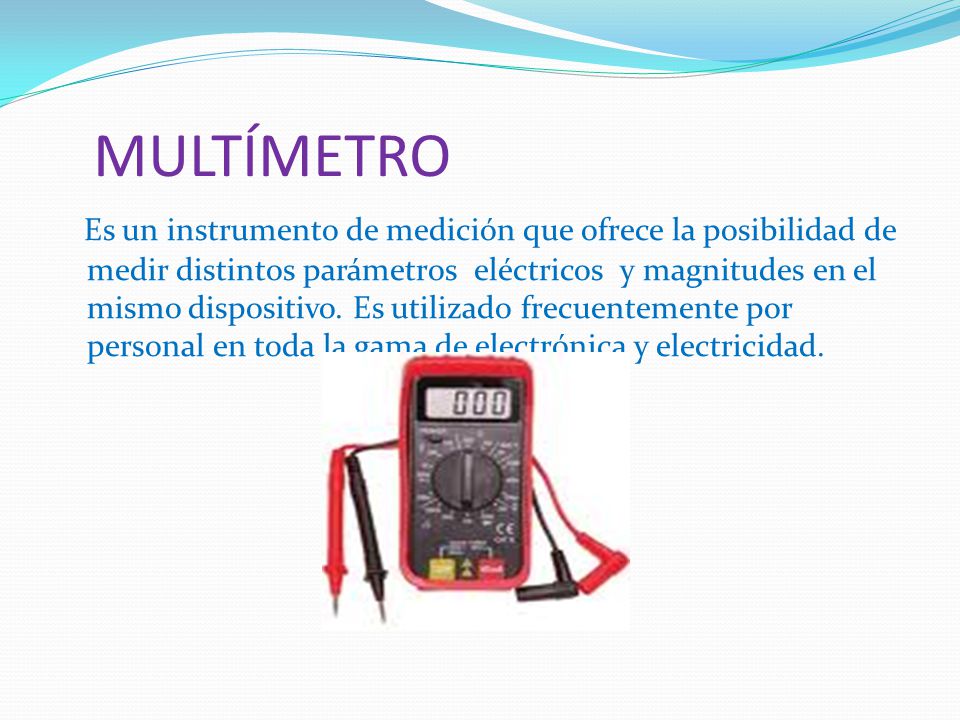

2 multímetro Es un instrumento de medición que ofrece la posibilidad de medir distintos parámetros eléctricos y magnitudes en el mismo dispositivo. Es utilizado frecuentemente por personal en toda la gama de electrónica y electricidad.

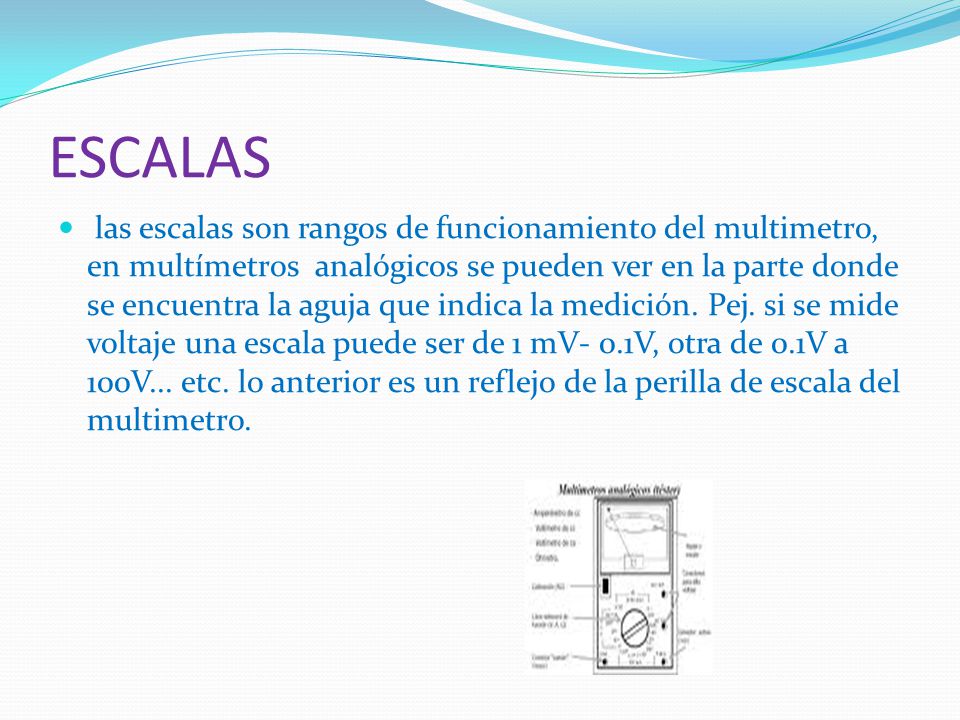

3 Escalas las escalas son rangos de funcionamiento del multimetro, en multímetros analógicos se pueden ver en la parte donde se encuentra la aguja que indica la medición. Pej. si se mide voltaje una escala puede ser de 1 mV- 0.1V, otra de 0.1V a 100V... etc. lo anterior es un reflejo de la perilla de escala del multimetro.

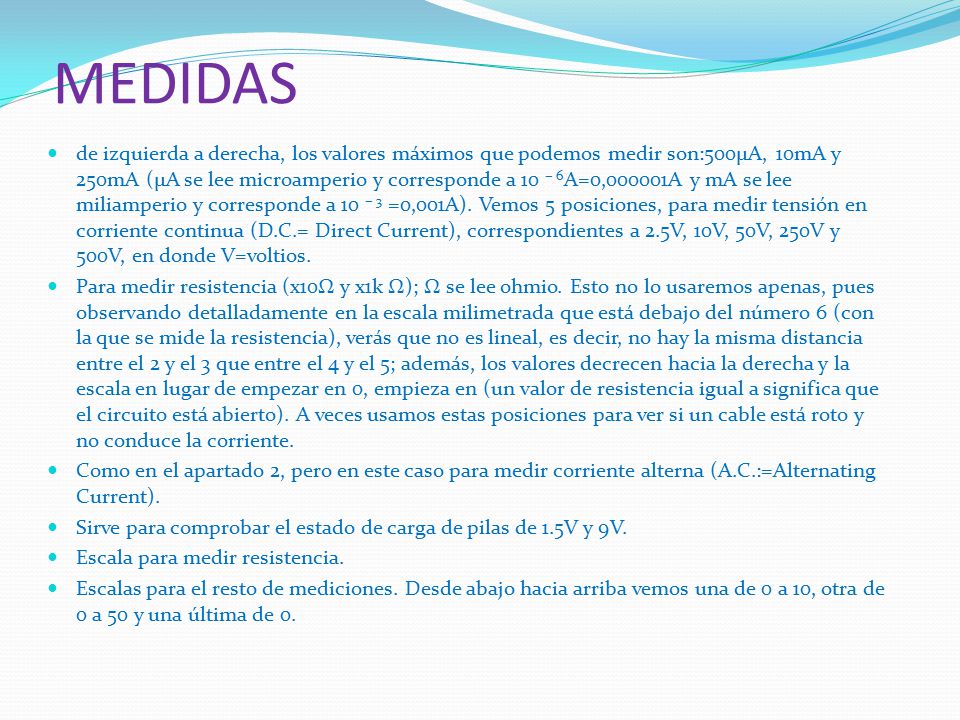

4 medidas de izquierda a derecha, los valores máximos que podemos medir son:500μA, 10mA y 250mA (μA se lee microamperio y corresponde a 10 − 6A=0,000001A y mA se lee miliamperio y corresponde a 10 − 3 =0,001A). Vemos 5 posiciones, para medir tensión en corriente continua (D.C.= Direct Current), correspondientes a 2.5V, 10V, 50V, 250V y 500V, en donde V=voltios. Para medir resistencia (x10Ω y x1k Ω); Ω se lee ohmio. Esto no lo usaremos apenas, pues observando detalladamente en la escala milimetrada que está debajo del número 6 (con la que se mide la resistencia), verás que no es lineal, es decir, no hay la misma distancia entre el 2 y el 3 que entre el 4 y el 5; además, los valores decrecen hacia la derecha y la escala en lugar de empezar en 0, empieza en (un valor de resistencia igual a significa que el circuito está abierto). A veces usamos estas posiciones para ver si un cable está roto y no conduce la corriente. Como en el apartado 2, pero en este caso para medir corriente alterna (A.C.:=Alternating Current). Sirve para comprobar el estado de carga de pilas de 1.5V y 9V. Escala para medir resistencia. Escalas para el resto de mediciones. Desde abajo hacia arriba vemos una de 0 a 10, otra de 0 a 50 y una última de 0.

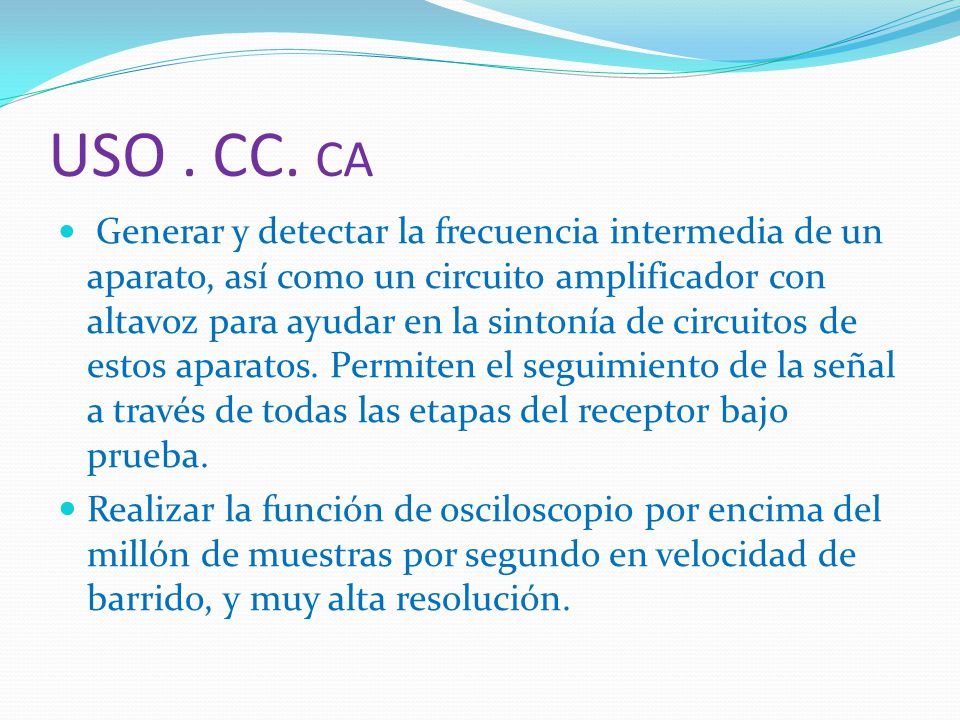

5 Uso . cc. ca Generar y detectar la frecuencia intermedia de un aparato, así como un circuito amplificador con altavoz para ayudar en la sintonía de circuitos de estos aparatos. Permiten el seguimiento de la señal a través de todas las etapas del receptor bajo prueba. Realizar la función de osciloscopio por encima del millón de muestras por segundo en velocidad de barrido, y muy alta resolución.

6 fuentes de poder

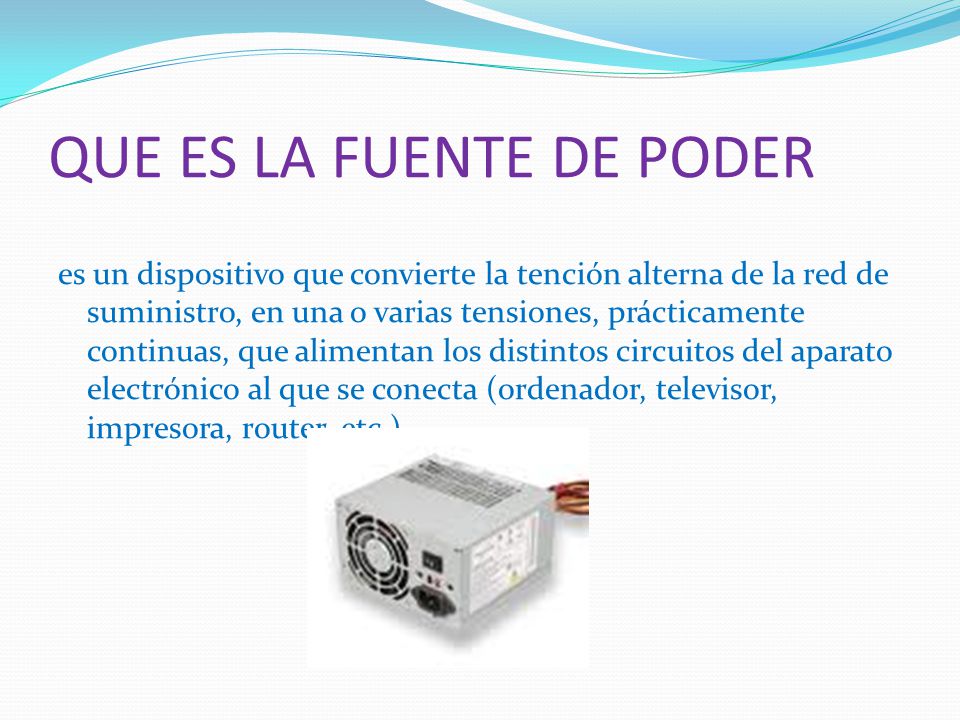

7 Que es la fuente de poder
es un dispositivo que convierte la tención alterna de la red de suministro, en una o varias tensiones, prácticamente continuas, que alimentan los distintos circuitos del aparato electrónico al que se conecta (ordenador, televisor, impresora, router, etc.).

8 colores 5 Bandas A y B Banda C Banda D Negro 100 Ninguno = 20 % Café 1
Valor numérico Potencia de diez Colores de las Tolerancias Bandas A y B Banda C Banda D Negro 100 Ninguno = 20 % Café 1 101 Plateado = 10 % Rojo 2 102 Dorado = 5 % Naranja 3 103 Amarillo 4 104 Verde 5 105 Azul 6 106 Morado 7 107 Gris 8 108 Blanco 9 109 5
