Interventoría de obras Viales

Presentación del tema: "Interventoría de obras Viales"— Transcripción de la presentación:

1 Interventoría de obras Viales
La Estructura de Desagregación del trabajo Fundamentos Tomado del Libro Gerencia de proyectos de H Fernandez F Fundamento de la planeación efectiva Ing Germán Urdaneta H Trimestre

2 Interventoría de obras Viales
Qué es la estructura de desagregación del trabajo (EDT) ? Interventoría de obras Viales La Estructura de Desagregación del Trabajo (EDT) es la base para definir el trabajo del proyecto en la medida en que detalla los objetivos y establece una estructura para administrar dicho trabajo hasta su terminación Ing Germán Urdaneta H Trimestre

3 Interventoría de obras Viales

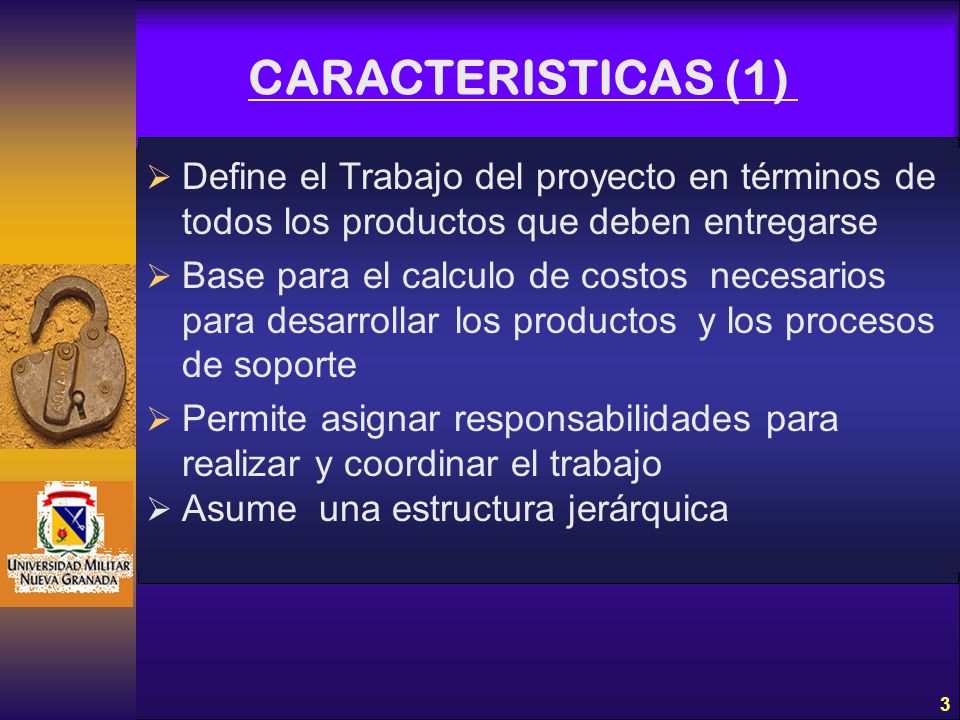

CARACTERISTICAS (1) Representa una actividad en la medida que ella se relaciona con un resultado tangible Presenta resultados tangibles – (Entregables) Mecanismo mediante el cual el proyecto se descompone en elementos más pequeños, aumentando con ello la probabilidad de tener en cuenta todos los aspectos Define el Trabajo del proyecto en términos de todos los productos que deben entregarse Base para el calculo de costos necesarios para desarrollar los productos y los procesos de soporte Permite asignar responsabilidades para realizar y coordinar el trabajo Asume una estructura jerárquica Ing Germán Urdaneta H Trimestre

4 Interventoría de obras Viales

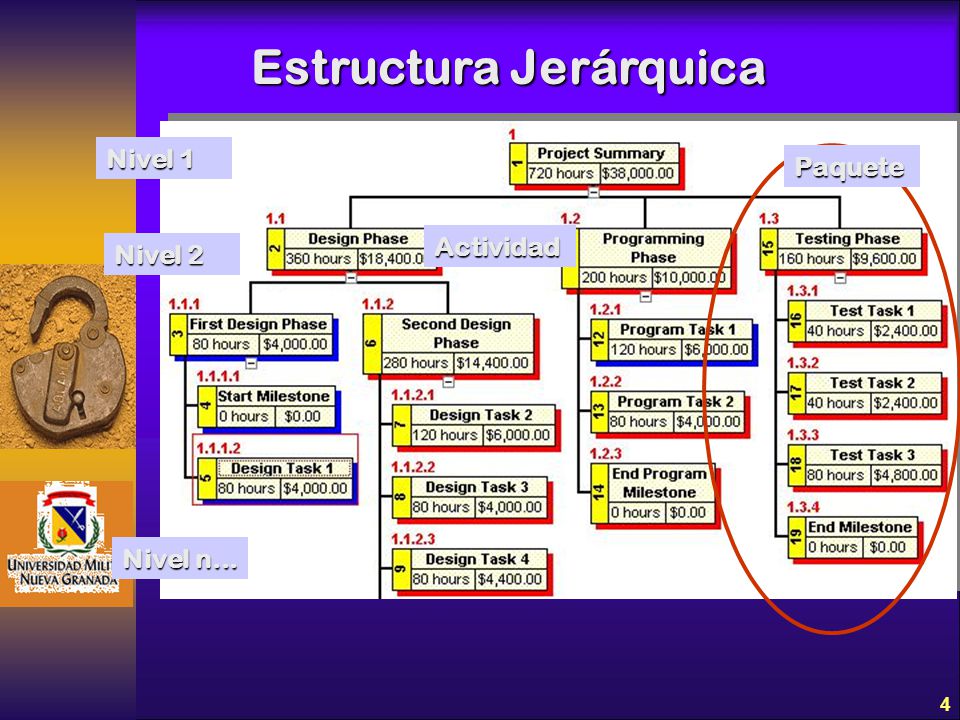

Estructura Jerárquica Nivel 1 Paquete Actividad Nivel 2 Nivel n... Ing Germán Urdaneta H Trimestre

5 Interventoría de obras Viales
Valor Ganado : Control Integral Ing Germán Urdaneta H Trimestre

6 Interventoría de obras Viales

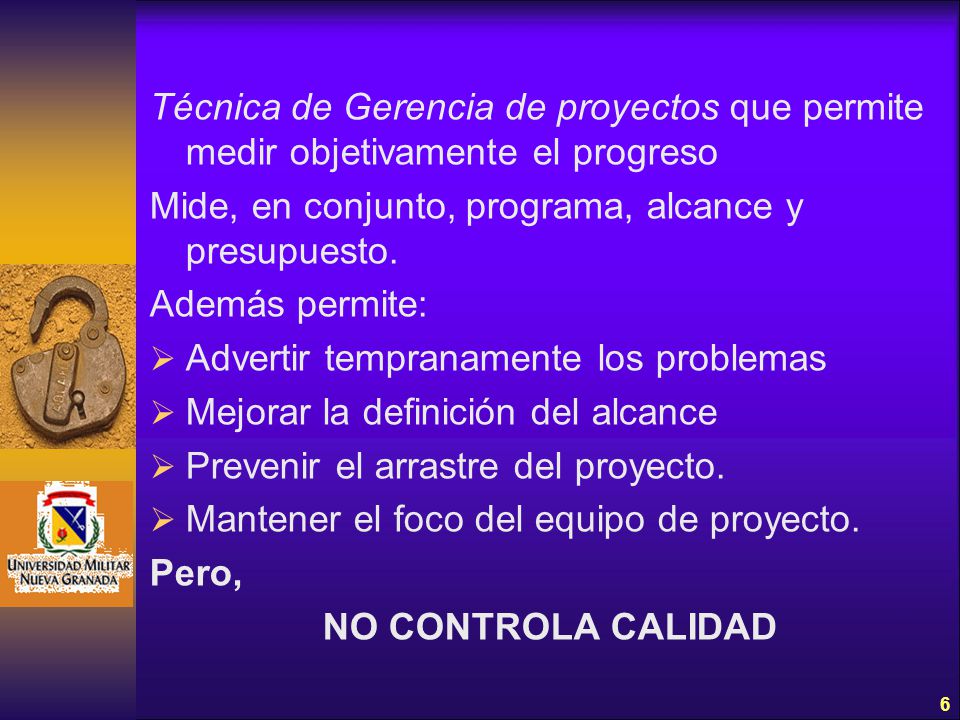

Técnica de Gerencia de proyectos que permite medir objetivamente el progreso Mide, en conjunto, programa, alcance y presupuesto. Además permite: Advertir tempranamente los problemas Mejorar la definición del alcance Prevenir el arrastre del proyecto. Mantener el foco del equipo de proyecto. Pero, NO CONTROLA CALIDAD Ing Germán Urdaneta H Trimestre

7 Interventoría de obras Viales
Características esenciales Necesita Un plan de Proyecto Una evaluación del Costo del trabajo planeado. (PV) Unas reglas del juego predefinidas para el còmputo.. Ing Germán Urdaneta H Trimestre

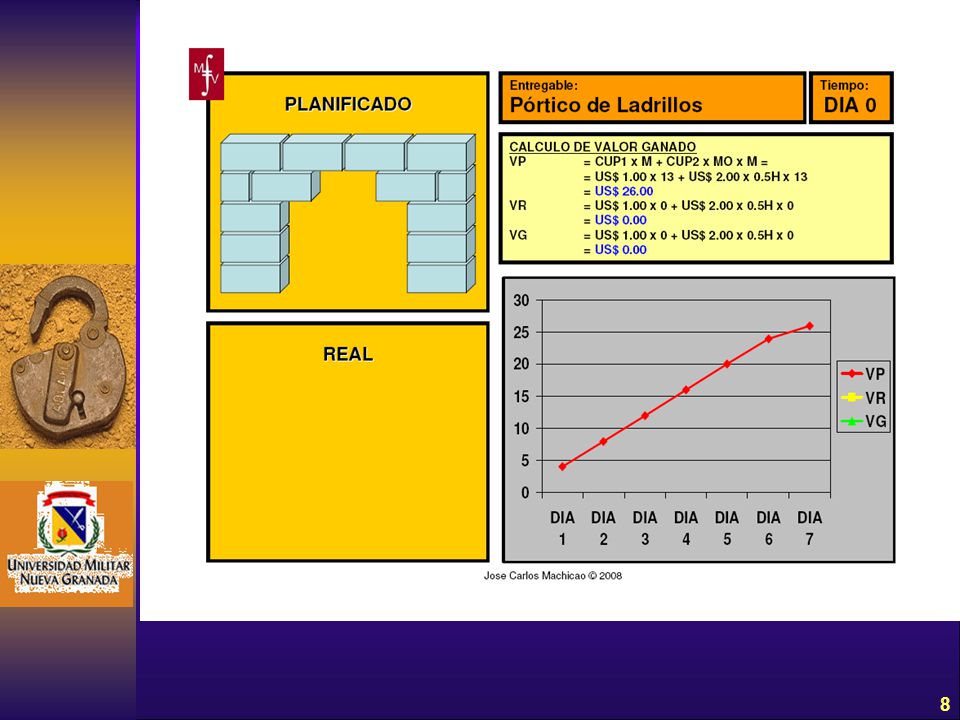

8

9

10

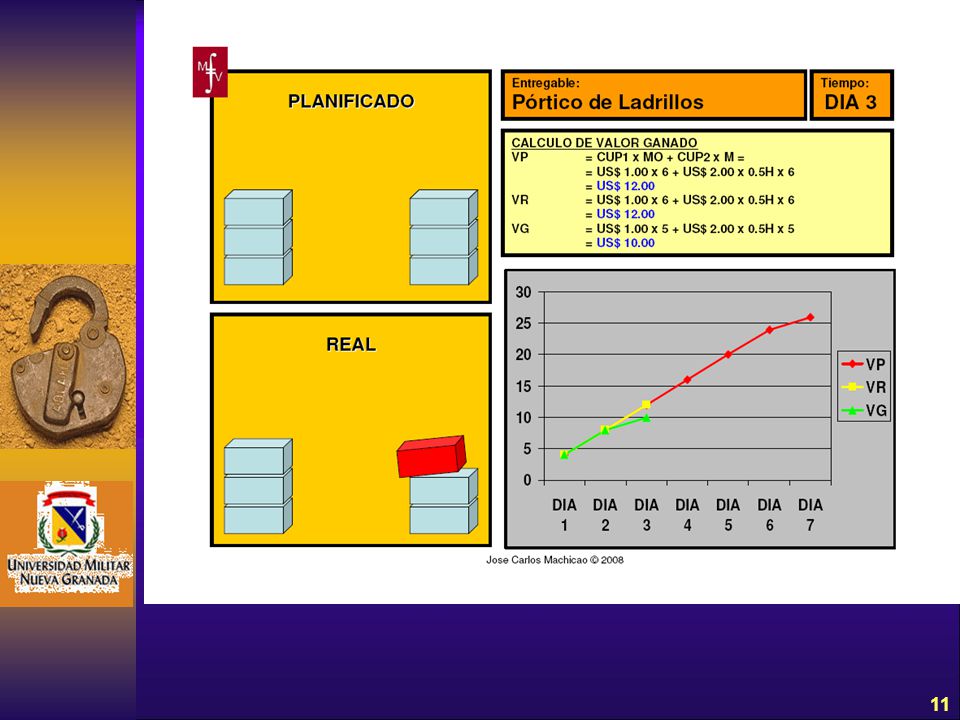

11

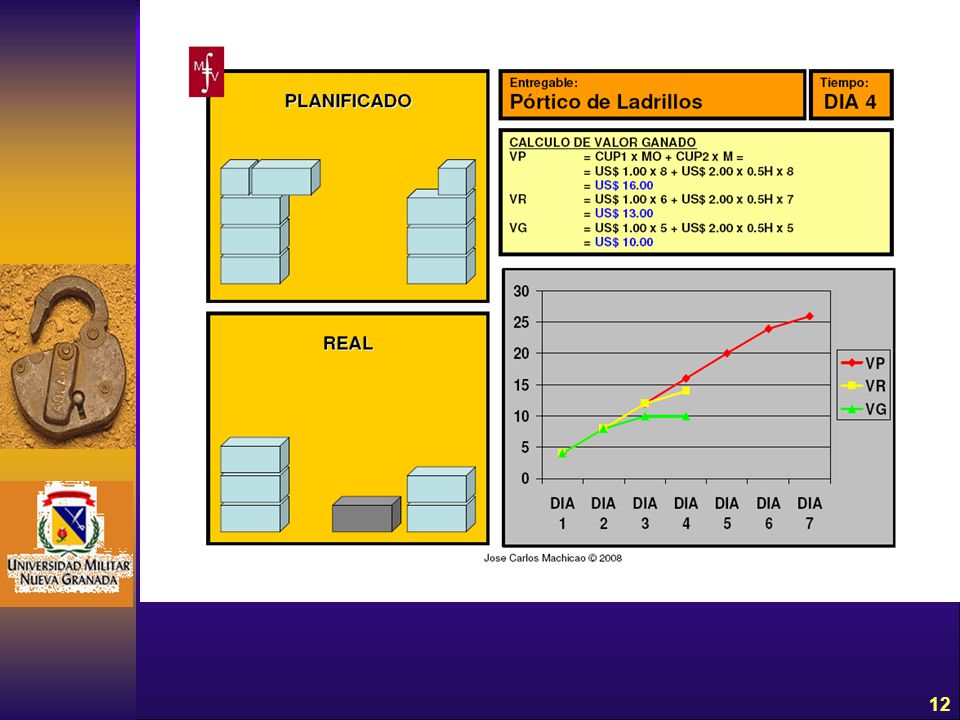

12

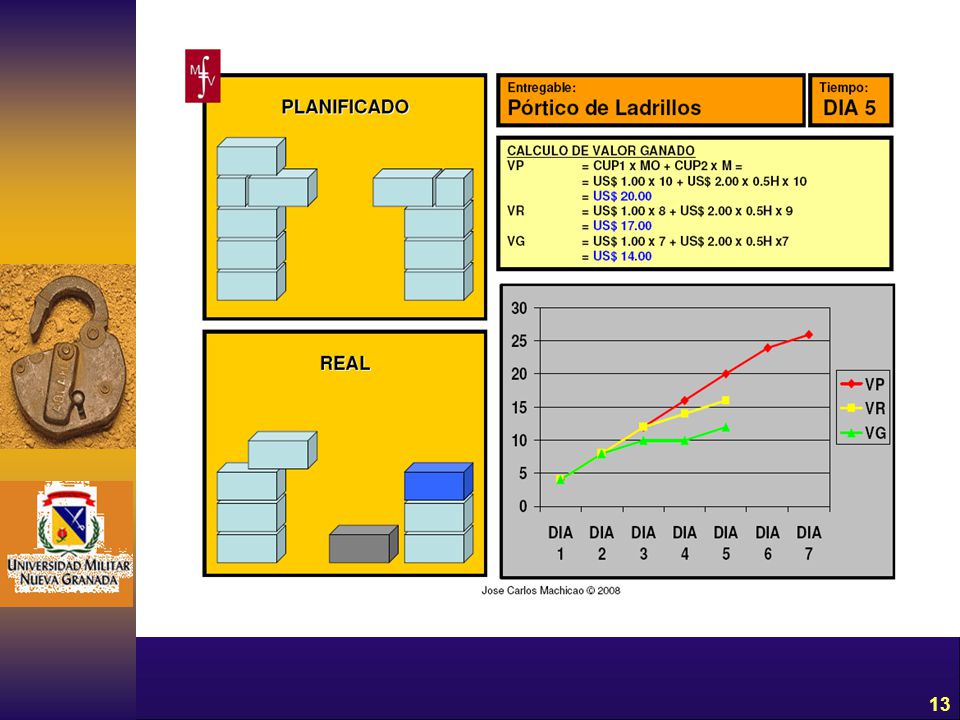

13

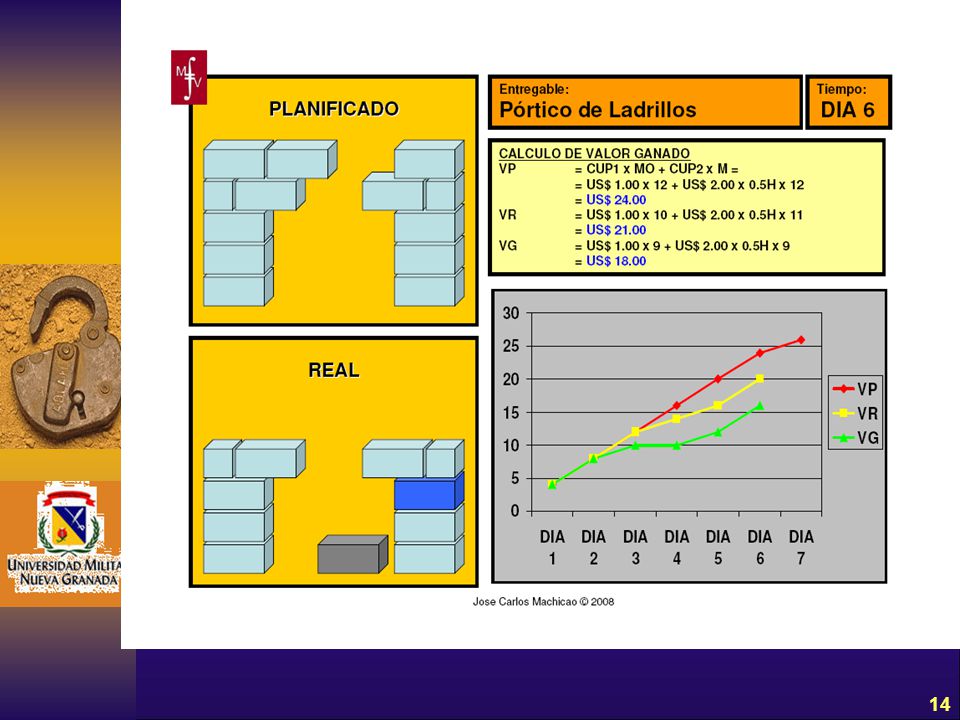

14

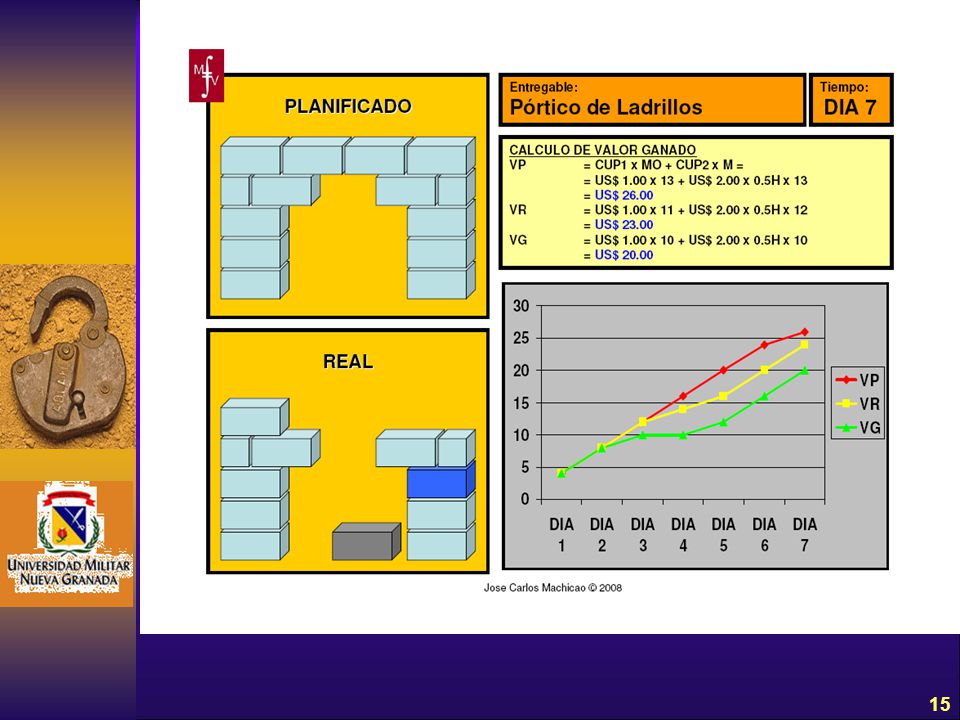

15

16

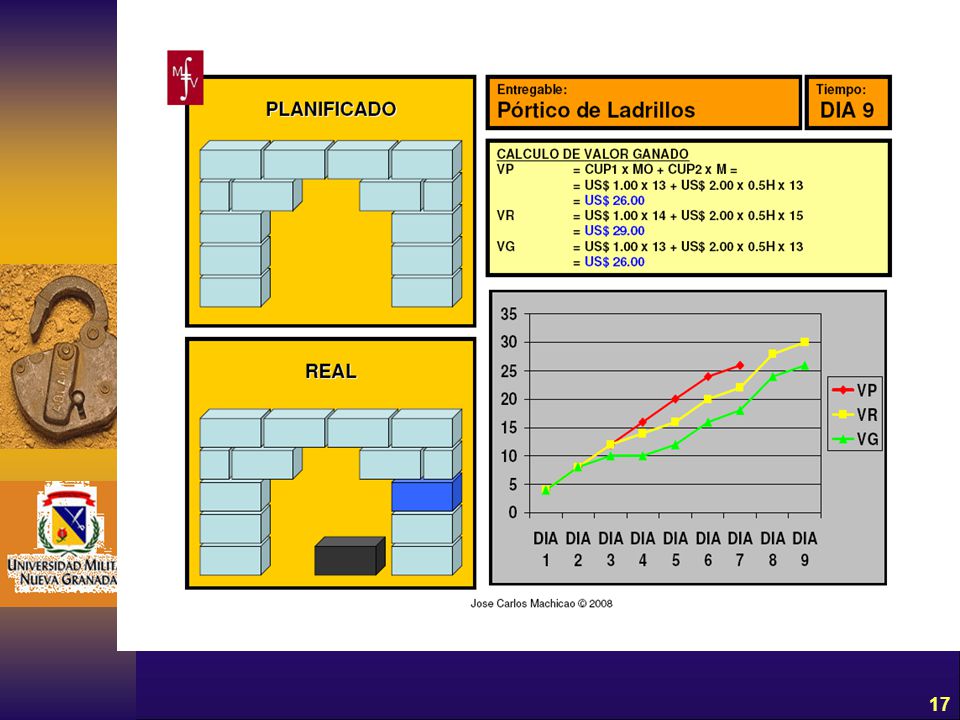

17

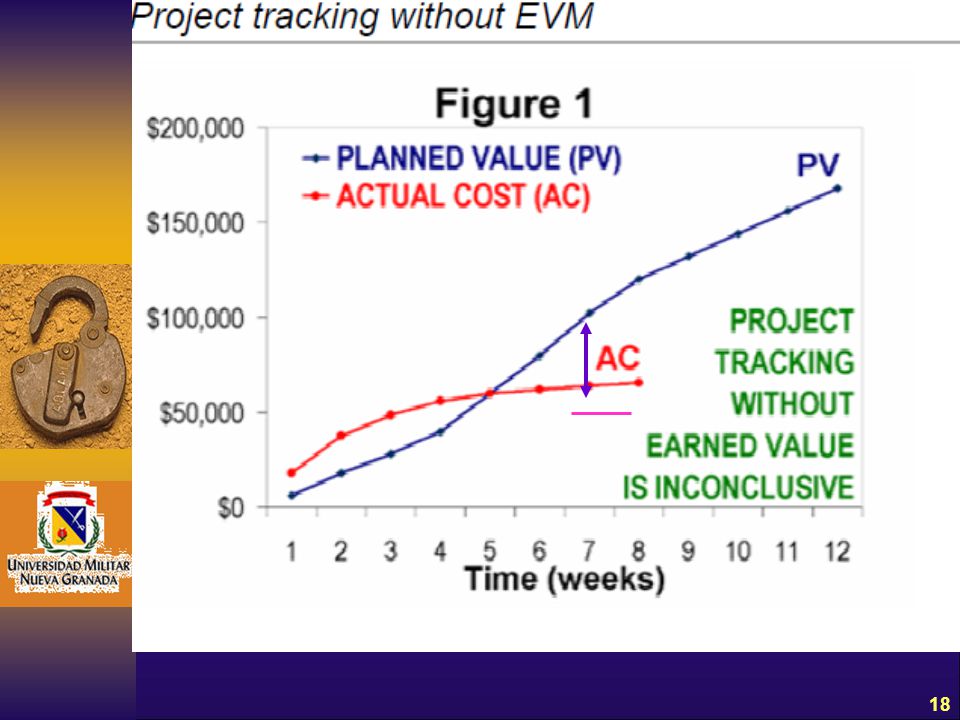

18 Interventoría de obras Viales
Ing Germán Urdaneta H Trimestre

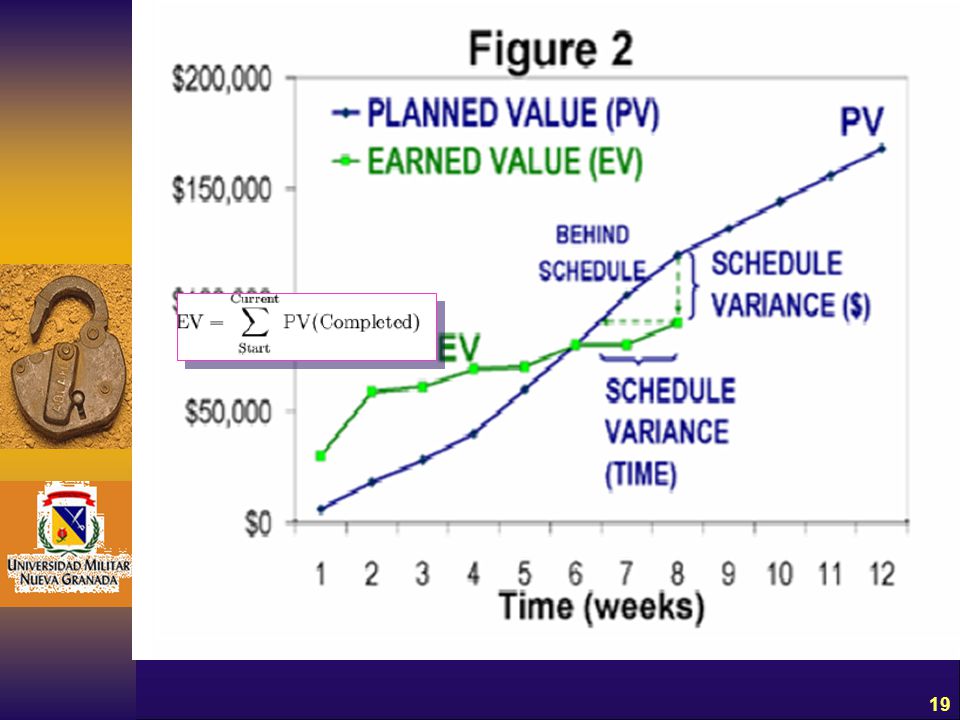

19

20

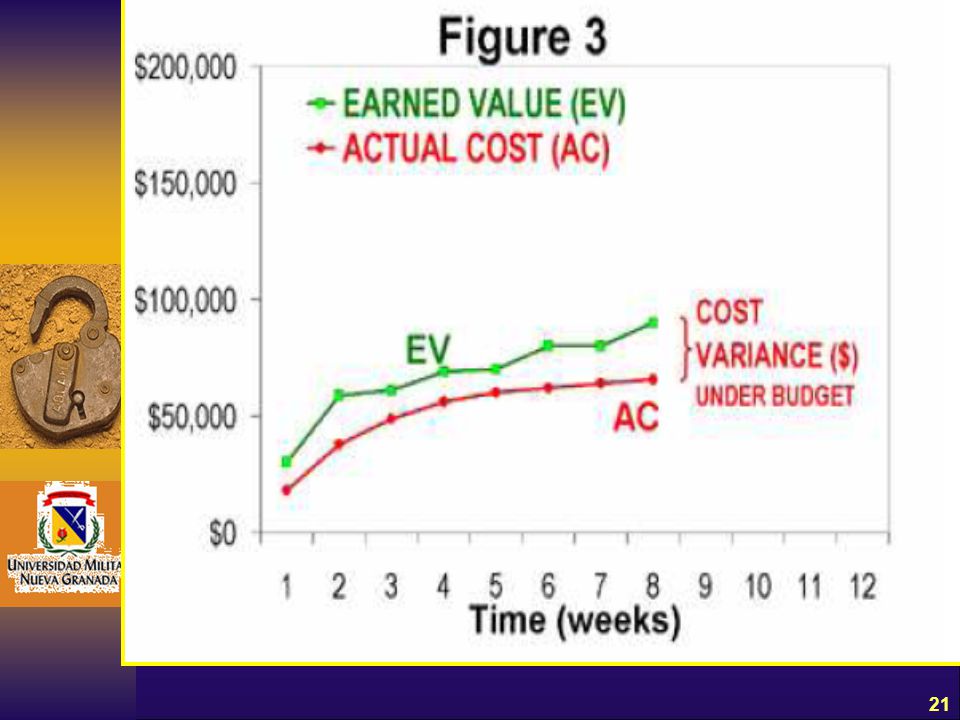

21

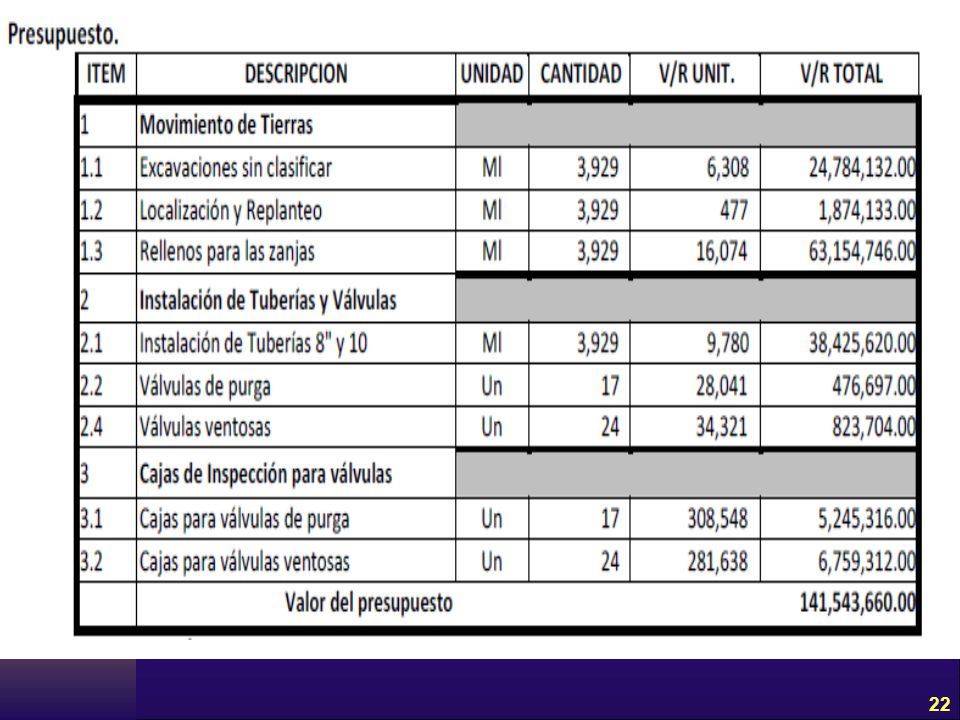

22 Interventoría de obras Viales
VG= 85´ Ing Germán Urdaneta H Trimestre

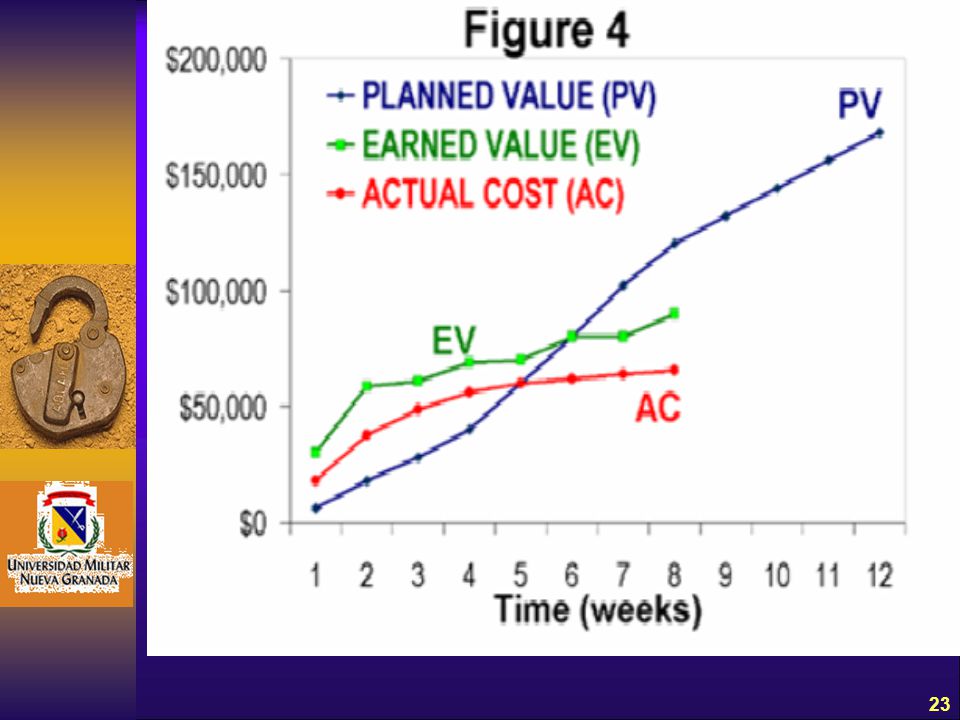

23

24
