1 CONTROL ELECTRÓNICO DE UNA BARRERA
José Muñoz Mª Isabel Rebollar Beatriz Bonifacio Sergio Simó Mª Isabel Miñana Benjamin Martinez

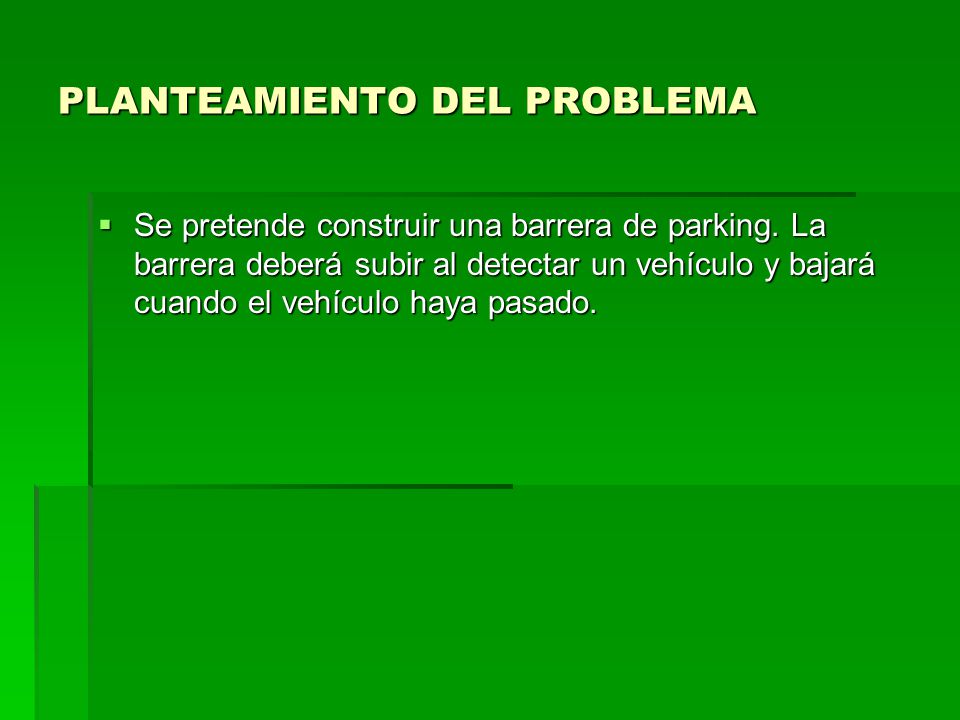

2 PLANTEAMIENTO DEL PROBLEMA
Se pretende construir una barrera de parking. La barrera deberá subir al detectar un vehículo y bajará cuando el vehículo haya pasado.

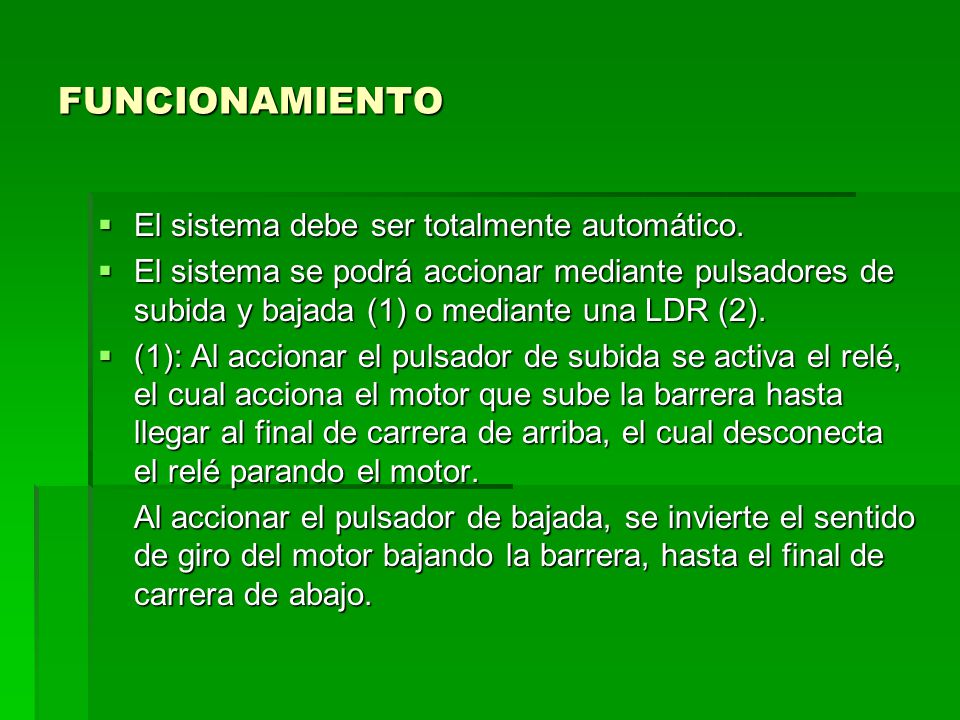

3 FUNCIONAMIENTO El sistema debe ser totalmente automático.
El sistema se podrá accionar mediante pulsadores de subida y bajada (1) o mediante una LDR (2). (1): Al accionar el pulsador de subida se activa el relé, el cual acciona el motor que sube la barrera hasta llegar al final de carrera de arriba, el cual desconecta el relé parando el motor. Al accionar el pulsador de bajada, se invierte el sentido de giro del motor bajando la barrera, hasta el final de carrera de abajo.

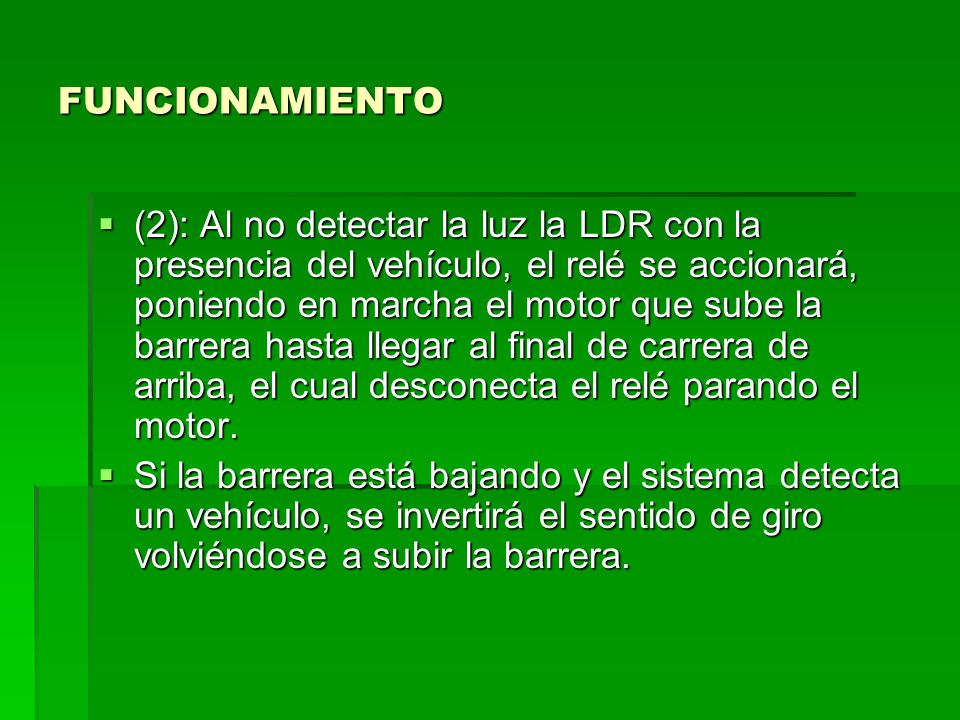

4 FUNCIONAMIENTO (2): Al no detectar la luz la LDR con la presencia del vehículo, el relé se accionará, poniendo en marcha el motor que sube la barrera hasta llegar al final de carrera de arriba, el cual desconecta el relé parando el motor. Si la barrera está bajando y el sistema detecta un vehículo, se invertirá el sentido de giro volviéndose a subir la barrera.

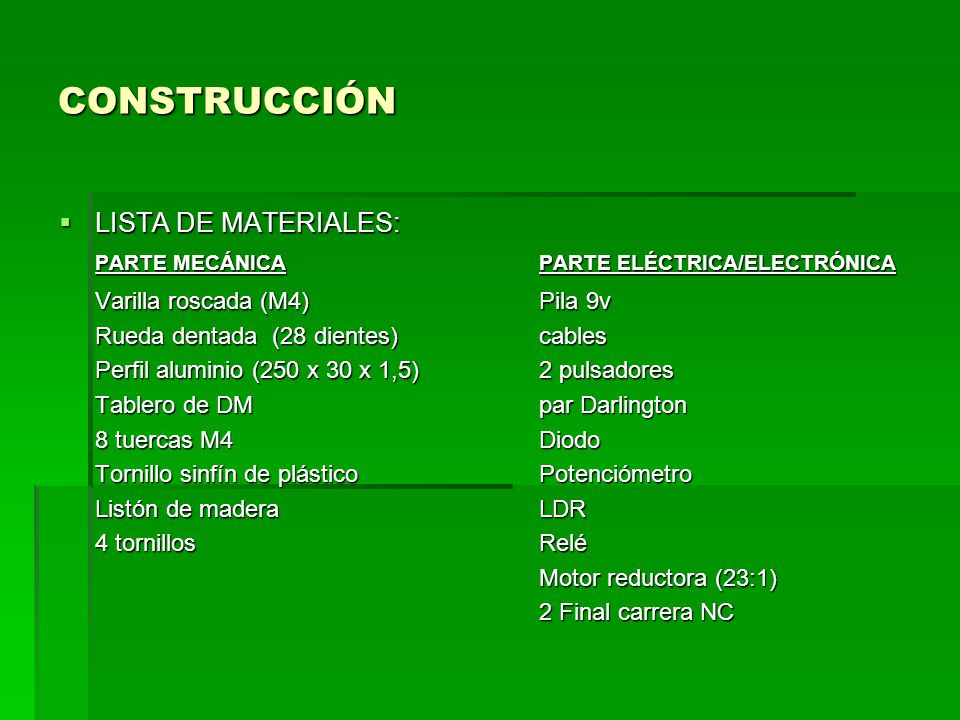

5 CONSTRUCCIÓN LISTA DE MATERIALES:
PARTE MECÁNICA PARTE ELÉCTRICA/ELECTRÓNICA Varilla roscada (M4) Pila 9v Rueda dentada (28 dientes) cables Perfil aluminio (250 x 30 x 1,5) 2 pulsadores Tablero de DM par Darlington 8 tuercas M4 Diodo Tornillo sinfín de plástico Potenciómetro Listón de madera LDR 4 tornillos Relé Motor reductora (23:1) 2 Final carrera NC

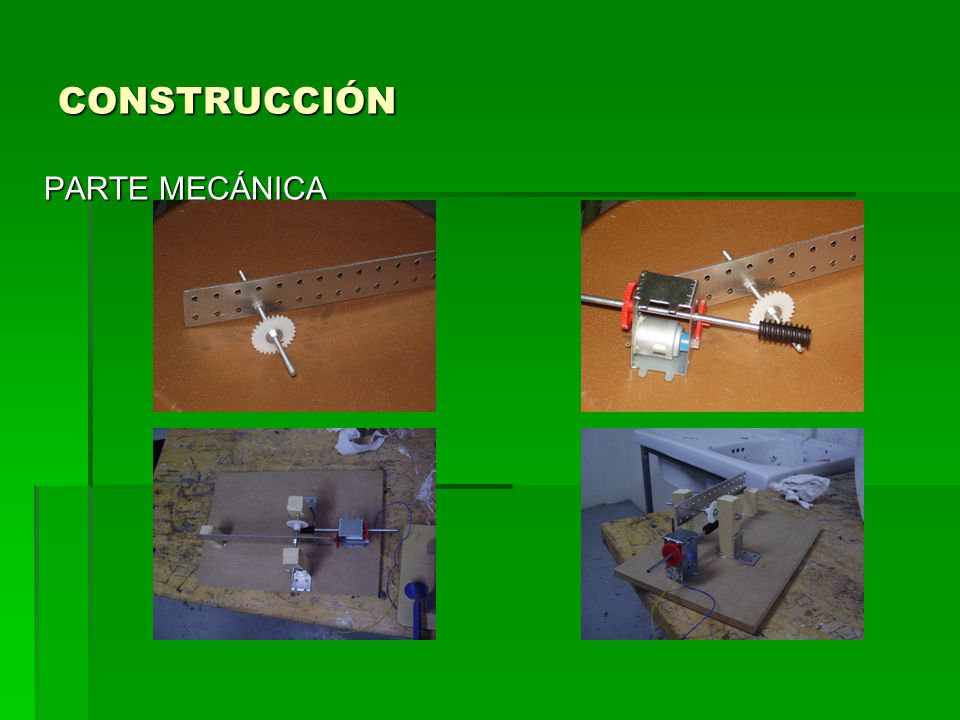

6 CONSTRUCCIÓN PARTE MECÁNICA

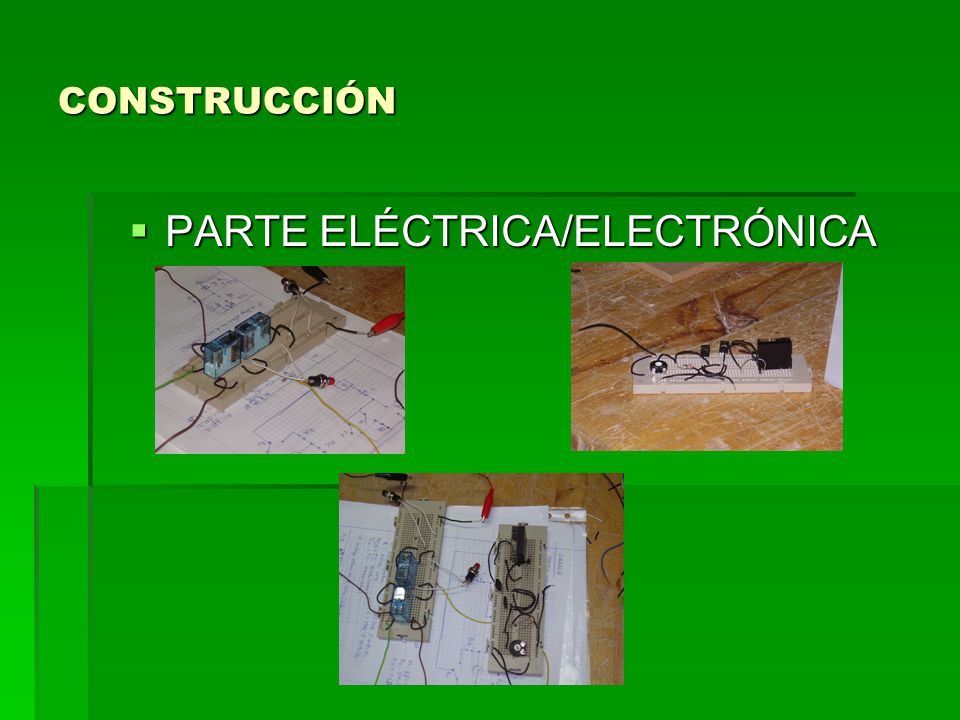

7 PARTE ELÉCTRICA/ELECTRÓNICA
CONSTRUCCIÓN PARTE ELÉCTRICA/ELECTRÓNICA

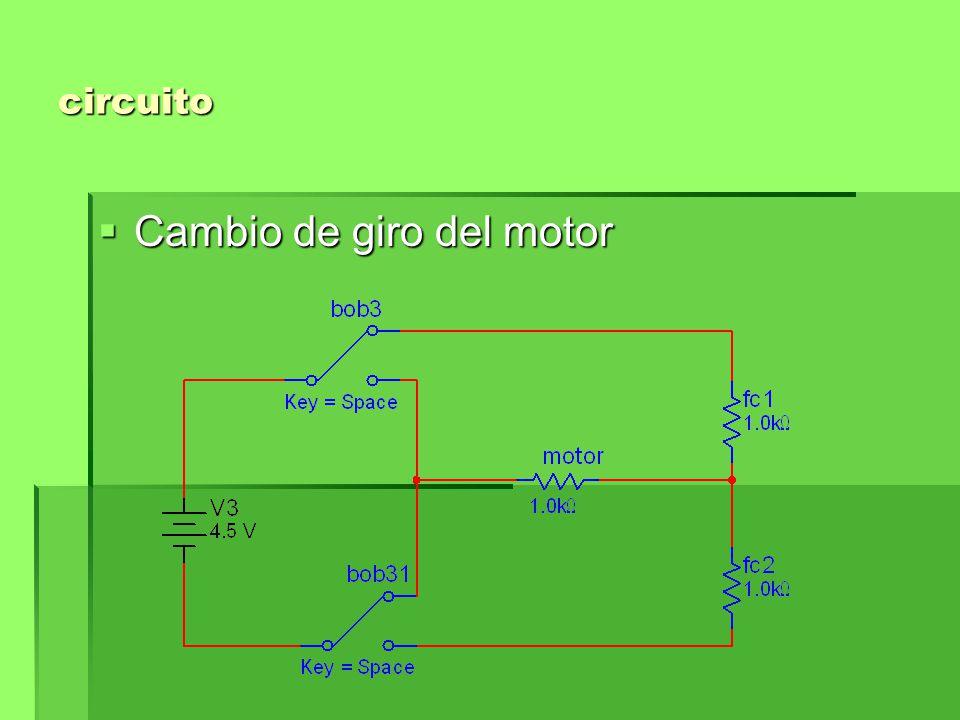

8 Cambio de giro del motor
circuito Cambio de giro del motor

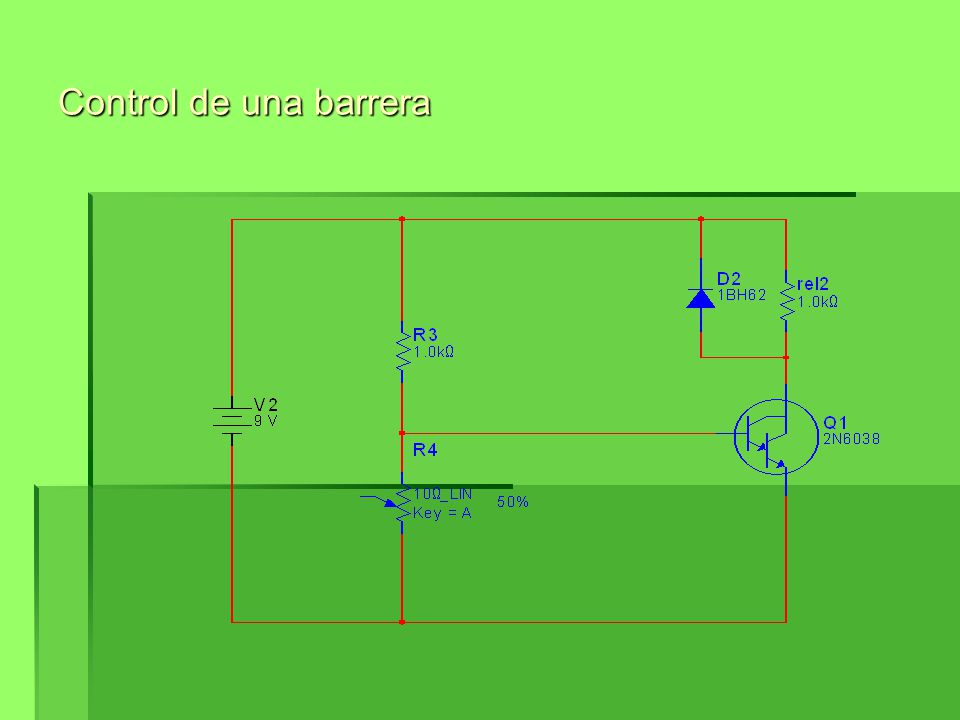

9 Control de una barrera

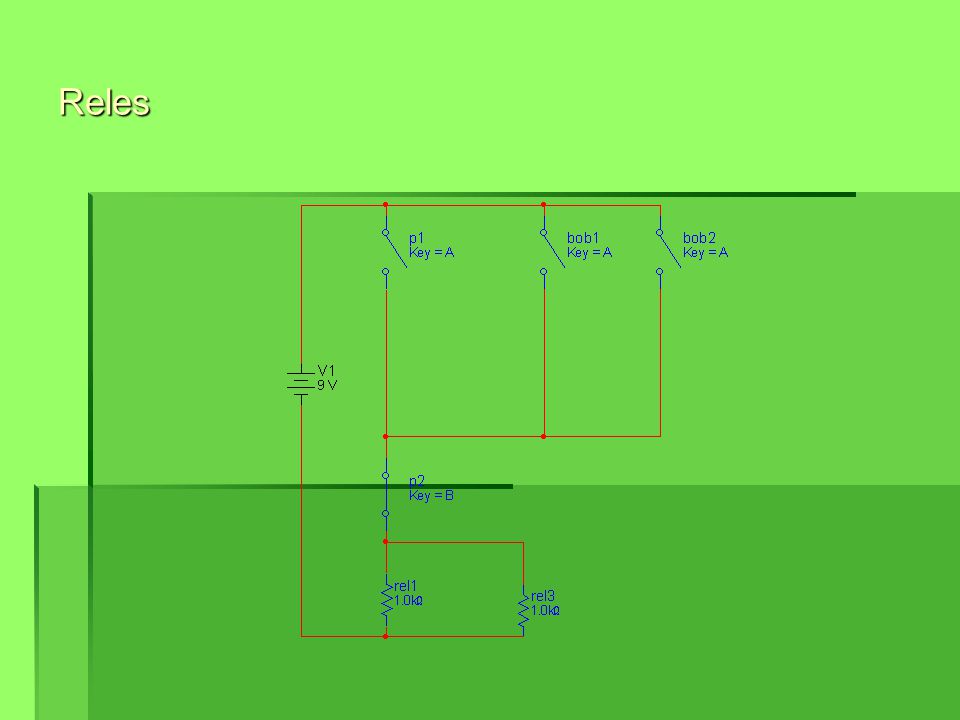

10 Reles

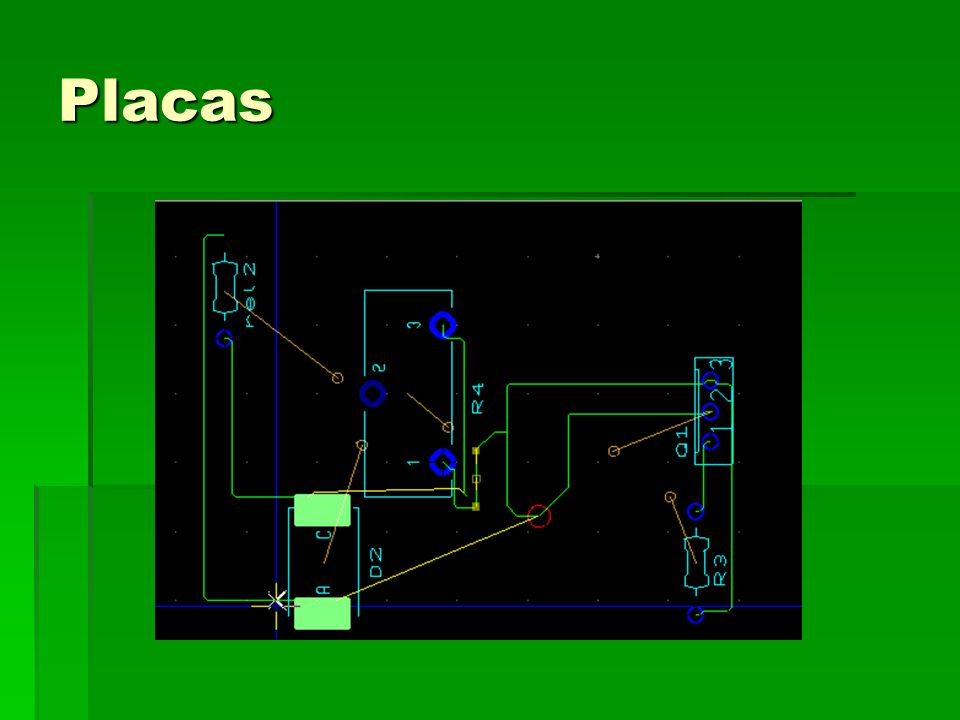

11 Placas

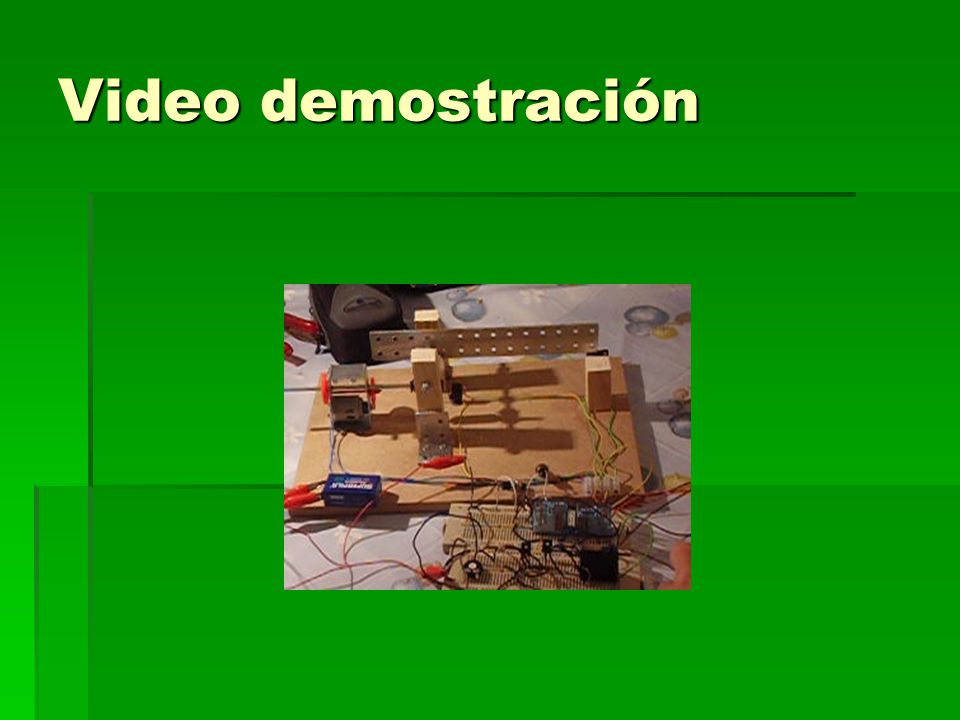

12 Video demostración
